Reference Theater 5.0 - Système home cinéma KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système home cinéma 5.0 (5 enceintes sans caisson de basses)
Marque	Klipsch
Modèle	Reference Theater 5.0
Catégorie	Enceintes passives
Nombre d'enceintes	5 (2 avant, 1 centrale, 2 surround)
Dimensions (approx.)	Satellites : 20 x 15 x 15 cm ; Centrale : 40 x 10 x 15 cm
Poids (approx.)	Satellites : 1 kg chacun ; Centrale : 2 kg
Alimentation	Aucune (enceintes passives, nécessitent un amplificateur externe)
Impédance nominale	8 ohms (valeur typique pour enceintes Klipsch)
Puissance admissible	50-100 W RMS (estimation)
Réponse en fréquence	80 Hz - 20 kHz (estimation)
Sensibilité	90 dB (estimation, haut rendement)
Fonctions principales	Son surround 5.0, montage mural possible (encoches), haut rendement, design compact
Connexion	Bornes à ressort pour câble de haut-parleur (calibre 18 max)
Montage mural	Oui, via encoches au dos (vis non fournies, diamètre 3/4 de pouce)
Entretien et nettoyage	Dépoussiérage avec chiffon sec ; aspirateur brosse douce pour les grilles
Sécurité	Ne pas ouvrir (risque d'électrocution) ; ne pas exposer à l'eau ; volume excessif peut endommager l'ouïe
Pièces détachées	Non spécifiées ; support via www.klipsch.com/register
Garantie	Conserver le reçu ; enregistrement en ligne non requis pour la garantie
Informations générales	Notice d'utilisation et mode d'emploi disponibles en PDF gratuit

FOIRE AUX QUESTIONS - Reference Theater 5.0 KLIPSCH

Puis-je utiliser le système Reference Theater 5.0 sans caisson de basses ?

Oui, le système est conçu pour fonctionner sans caisson de basses (configuration 5.0). Cependant, pour des graves plus profonds, Klipsch recommande d'ajouter un caisson de basses compatible.

Comment connecter les enceintes à mon amplificateur ?

Utilisez du câble de haut-parleur de calibre 18. Connectez la borne rouge positive (+) de l'enceinte à la borne rouge du canal correspondant de l'amplificateur, et la borne noire négative (-) à la borne noire. Veillez à ne laisser aucun fil dénudé en contact.

Puis-je monter les enceintes au mur ? Comment ?

Oui, les enceintes disposent d'encoches au dos. Pour les satellites, accrochez l'enceinte par l'encoche sur une tête de vis. Pour la centrale, utilisez deux vis espacées pour les deux encoches. Les vis doivent avoir un diamètre de 3/4 de pouce (environ 1,9 cm) avec un filetage de 20.

Quels réglages de volume dois-je utiliser ?

Les enceintes Klipsch sont très efficaces. Évitez un volume excessif pendant de longues durées pour protéger votre ouïe. Réglez le volume progressivement et ne surchargez pas l'amplificateur.

Comment nettoyer les enceintes ?

Utilisez un chiffon sec pour dépoussiérer les coffrets. Pour les grilles, utilisez un aspirateur avec brosse douce. Évitez les produits abrasifs ou solvants.

Que faire si une enceinte est endommagée pendant le transport ?

Déballez soigneusement et vérifiez l'état. En cas de dommage, avertissez le livreur et le revendeur. Demandez une inspection et conservez l'emballage d'origine.

Où placer les enceintes pour un son optimal ?

Placez les enceintes avant gauche et droite de part et d'autre du téléviseur, à hauteur d'oreille. La centrale au-dessus ou au-dessous de l'écran. Les enceintes surround derrière la zone d'écoute, à hauteur d'oreille ou légèrement au-dessus.

Puis-je réparer moi-même une enceinte ?

Non, n'ouvrez pas l'enceinte. Il n'y a aucune pièce réparable par l'utilisateur. Confiez toute réparation à un professionnel compétent. Des tensions dangereuses peuvent être présentes.

Quelle puissance d'amplificateur est recommandée ?

Une puissance de 50 à 100 watts RMS par canal est conseillée. Les enceintes supportent une large gamme d'amplificateurs, mais évitez les amplis trop puissants pour ne pas endommager les haut-parleurs à volume élevé.

Comment obtenir la notice complète en français ?

Vous pouvez télécharger gratuitement le PDF de la notice sur notice-facile.com. Si la traduction automatique ne suffit pas, vous pouvez demander une version traduite spécifique via l'option 'Autre langue' en précisant votre email.

MODE D'EMPLOI Reference Theater 5.0 KLIPSCH

1. LIRE ces instructions.
2. CONSERVER ces consignes.
3. RESPECTER tous les avertissements.
4. SUIVRE toutes les consignes.
5. NE PAS utiliser cet appareil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur.
8. NE PAS installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur.
9. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
10. UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti recommandé par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilisé, faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant causer des blessures.
11. NE PAS exposer cet appareil à des éclaboussures ou des égouttements et veiller à ce qu'aucun récipient rempli de liquide, tel qu'un vase, ne soit posé dessus.

Le point d'exclamation contenu dans un triangle équilatéral avertit l'utilisateur de la présence de consignes d'utilisation et de maintenance importantes dans la documentation qui accompagne l'appareil.

L'éclair fléché dans un triangle équilatéral avertit l'utilisateur de la présence d'une « tension dangereuse » non isolée à l'intérieur de l'appareil et d'une valeur suffisante pour constituer un risque de choc électrique.

AVERTISSEMENT : Pour réduire les risques d'incendie et d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

AVERTISSEMENT : Ne pas poser sur ce produit à des sources de flammes nues telles que des bougies.

INFORMATIONS DE CONFORMITÉ À LA RÉGLEMENTATION DE L'UNION EUROPÉENNE :

Autorisation de porter la marque CE, conformité à la directive CEM 2004/108/CE de l'Union européenne.

AVIS DEEE

Remarque : Cette marque n'est applicable qu'aux pays de l'Union Européenne (UE) et à la Norvège.

Cet appareil est étiqueté conformément à la directive européenne 2002/96/CE relative à la gestion des déchets d'équipements électriques et électroniques (DEEE). Cette étiquette indique que ce produit ne doit pas être jeté avec les ordures ménagères. Il faut le déposer dans une décharge adéquate permettant la récupération et le recyclage.

SPÉCIFICATIONS DE L'AMPLIFICATEUR

Les haut-parleurs Klipsch sont hautement efficaces et fonctionnent avec une large gamme d'amplificateurs. En raison des niveaux de sortie élevés et de la capacité de reproduction des haut-parleurs Klipsch, vous devez faire preuve de prudence avec la commande du volume. Un volume excessif sur de longues durées peut endommager votre ouïe de manière permanente. La surcharge de votre amplificateur peut également endommager les haut-parleurs. Vérifiez auprès de votre revendeur afin de vous assurer que votre amplificateur est le mieux adapté à votre application. Nous voulons que vous restiez un auditeur toute votre vie.

À l'aide d'un câble de haut-parleur de calibre 18, connectez le borne ROUGE « positive » (+) du haut-parleur GAUCHE à la borne ROUGE « positive » (+) du canal GAUCHE de l'amplificateur. Connectez le borne NOIRE « négative » (-) du haut-parleur GAUCHE à la borne NOIRE « négative » (-) du canal GAUCHE de

l'amplificateur. Répétez cette procédure pour connecter tous les haut-parleurs restants aux canaux appropriés de l'amplificateur. Assurez-vous qu'aucun câble dénudé appartenant à n'importe quelle connexion n'entre en contact avec aucun autre câble dénudé ou les terminaux, ceci pourrait en effet provoquer un court-circuit et endommager votre équipement.

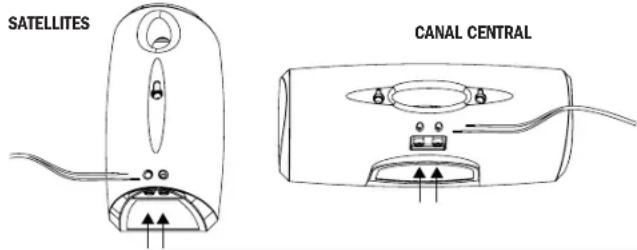

Poussez sur la borne pour l'enfoncer, insérez le fil, relâchez la borne.

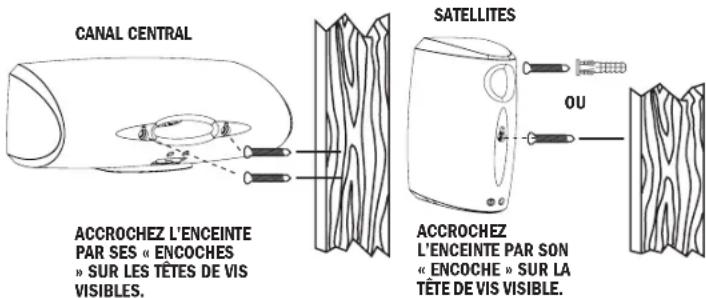

MONTAGE MURAL DES ENCEINTES - OPTION 1

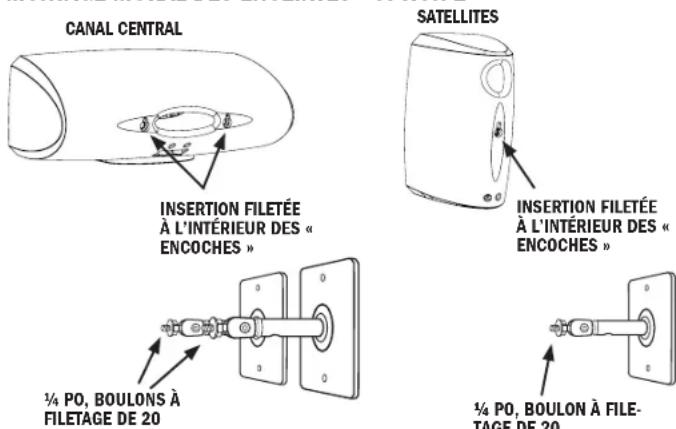

MONTAGE MURAL DES ENCEINTES - OPTION 2

INSPECTION

Nous voulons que votre nouvelle enceinte soit aussi belle qu'à sa sortie de l'usine ! Veuillez vérifier sans attendre qu'elle n'a pas été endommagée lors du transport. Déballez soigneusement votre nouvelle enceinte et vérifiez que les composants correspondent à la liste fournie. Dans des cas extrêmes, il est possible que des articles aient été endommagés au cours du transport. Si tel est le cas, avisez le livreur et le revendeur auprès duquel vous avez acheté le système. Faites une demande d'inspection, et suivez leurs instructions pour l'évaluation. Veillez à conserver le carton d'emballage d'origine du produit.

ENTRETIEN ET NETTOYAGE

La finition résistante de votre haut-parleurs ne nécessite qu'un dépoussiérage ou un nettoyage au chiffon sec. Évitez d'utiliser des produits de nettoyage abrasifs ou à base de solvant ainsi que des détergents agressifs. La brosse de votre aspirateur devrait être suffisante pour nettoyer la poussière de votre grilles d'enceinte.

ENREGISTREMENT

Enregistrez votre produit en ligne à www.klipsch.com/register

• Restez informé des nouveaux produits et des promotions.
• Vos informations personnelles ne seront jamais revendues.
• Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.
  Veuillez conserver votre reçu pour toute réclamation au titre de la garantie.

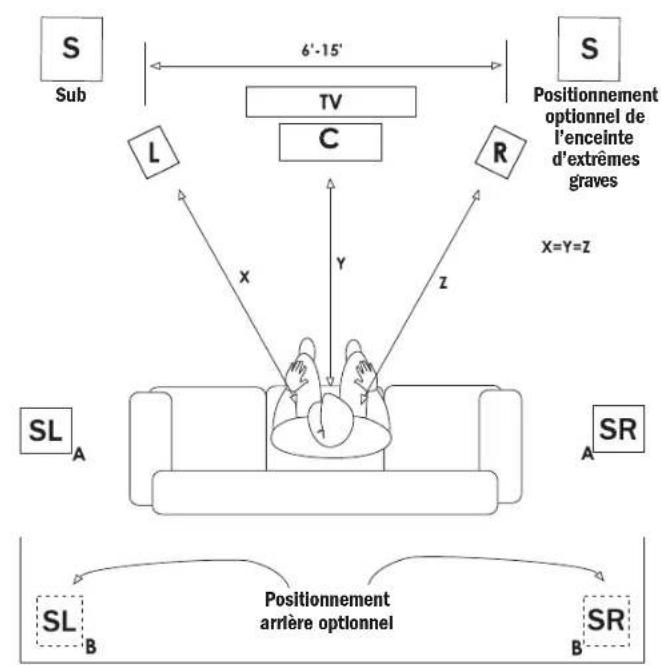

EMPLACEMENT DES HAUT-PARLEURS DANS LA ZONE D'ÉCOUTE

A est idéal. B ou une combinaison A, B est acceptable.

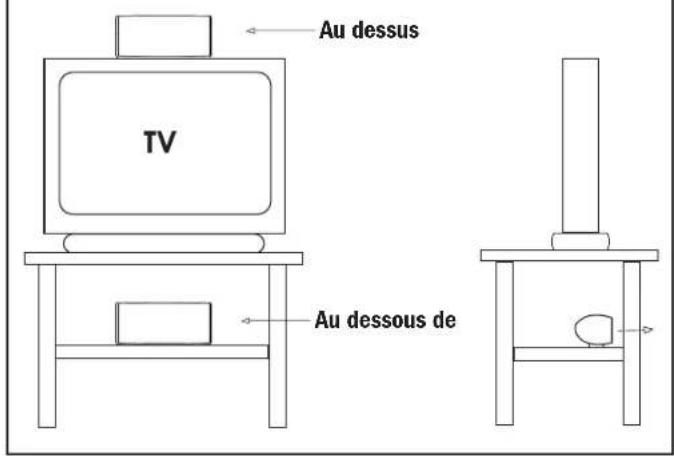

PLACEMENT HAUT-PARLEUR CENTRAL

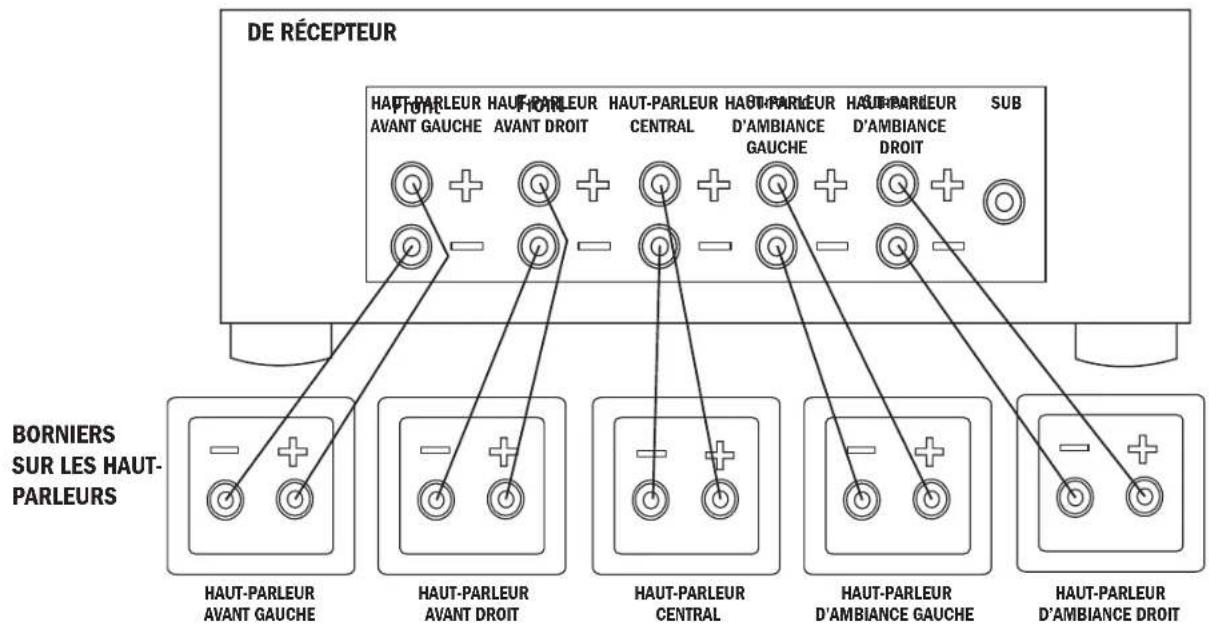

BRANCHEMENT DES CÂBLES DE HAUT-PARLEUR
