Reference Theater 5.0 - Heimkinosystem KLIPSCH - Kostenlose Bedienungsanleitung

Produkttyp	5.0 Heimkinosystem (5 Lautsprecher ohne Subwoofer)
Marke	Klipsch
Modell	Reference Theater 5.0
Kategorie	Passive Lautsprecher
Anzahl der Lautsprecher	5 (2 Front, 1 Center, 2 Surround)
Abmessungen (ca.)	Satelliten: 20 x 15 x 15 cm; Center: 40 x 10 x 15 cm
Gewicht (ca.)	Satelliten: je 1 kg; Center: 2 kg
Stromversorgung	Keine (Passive Lautsprecher, benötigen externen Verstärker)
Nennimpedanz	8 Ohm (typischer Wert für Klipsch-Lautsprecher)
Nennbelastbarkeit	50-100 W RMS (geschätzt)
Frequenzgang	80 Hz - 20 kHz (geschätzt)
Empfindlichkeit	90 dB (geschätzt, hoher Wirkungsgrad)
Hauptfunktionen	5.0 Surround-Sound, Wandmontage möglich (Einkerbungen), hoher Wirkungsgrad, kompaktes Design
Anschluss	Federklemmen für Lautsprecherkabel (max. Querschnitt 18 AWG)
Wandmontage	Ja, über Einkerbungen auf der Rückseite (Schrauben nicht im Lieferumfang, Schraubendurchmesser 3/4 Zoll)
Pflege und Reinigung	Staubentfernung mit trockenem Tuch; Staubsauger mit weicher Bürste für die Gitter
Sicherheit	Nicht öffnen (Stromschlaggefahr); Nicht Wasser aussetzen; Übermäßige Lautstärke kann Gehör schädigen
Ersatzteile	Nicht angegeben; Support über www.klipsch.com/register
Garantie	Quittung aufbewahren; Online-Registrierung nicht erforderlich für Garantie
Allgemeine Informationen	Bedienungsanleitung und Handbuch kostenlos als PDF erhältlich

Häufig gestellte Fragen - Reference Theater 5.0 KLIPSCH

Kann ich das Reference Theater 5.0 System ohne Subwoofer verwenden?

Ja, das System ist für den Betrieb ohne Subwoofer ausgelegt (5.0-Konfiguration). Für tiefere Bässe empfiehlt Klipsch jedoch das Hinzufügen eines kompatiblen Subwoofers.

Wie schließe ich die Lautsprecher an meinen Verstärker an?

Verwenden Sie Lautsprecherkabel mit Querschnitt 18 AWG. Verbinden Sie die rote positive (+) Klemme des Lautsprechers mit der roten Klemme des entsprechenden Verstärkerkanals und die schwarze negative (-) Klemme mit der schwarzen Klemme. Achten Sie darauf, dass keine abisolierten Drähte in Kontakt kommen.

Kann ich die Lautsprecher an der Wand montieren? Wie?

Ja, die Lautsprecher haben Einkerbungen auf der Rückseite. Für die Satelliten hängen Sie den Lautsprecher mit der Einkerbung über einen Schraubenkopf. Für den Center verwenden Sie zwei Schrauben mit Abstand für die beiden Einkerbungen. Die Schrauben sollten einen Durchmesser von 3/4 Zoll (ca. 1,9 cm) mit einem Gewinde von 20 haben.

Welche Lautstärkeeinstellungen sollte ich verwenden?

Klipsch-Lautsprecher sind sehr effizient. Vermeiden Sie übermäßige Lautstärke über längere Zeiträume, um Ihr Gehör zu schützen. Stellen Sie die Lautstärke schrittweise ein und überlasten Sie den Verstärker nicht.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein trockenes Tuch zum Entstauben der Gehäuse. Für die Gitter verwenden Sie einen Staubsauger mit weicher Bürste. Vermeiden Sie scheuernde Mittel oder Lösungsmittel.

Was tun, wenn ein Lautsprecher während des Transports beschädigt wird?

Packen Sie vorsichtig aus und überprüfen Sie den Zustand. Bei Beschädigung benachrichtigen Sie den Zusteller und den Händler. Fordern Sie eine Inspektion an und bewahren Sie die Originalverpackung auf.

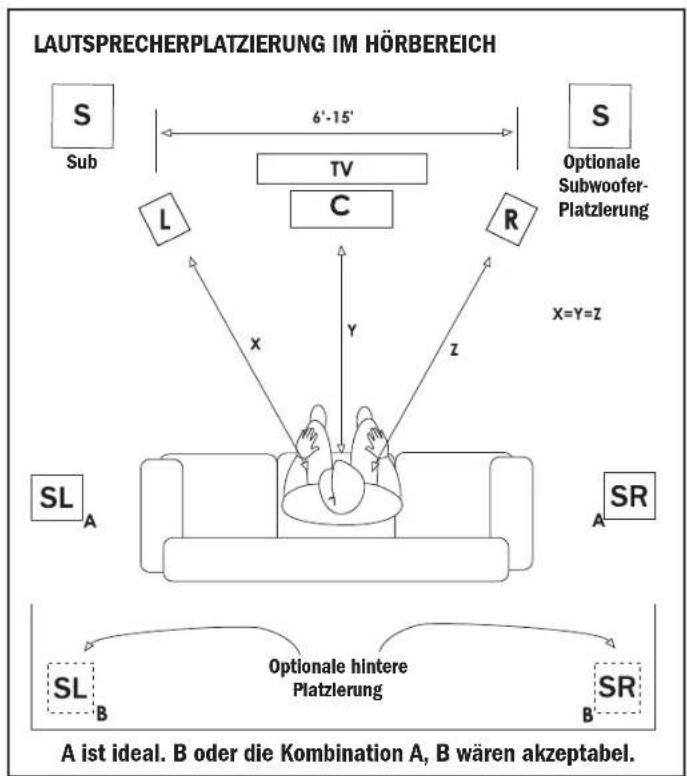

Wo platziere ich die Lautsprecher für optimalen Klang?

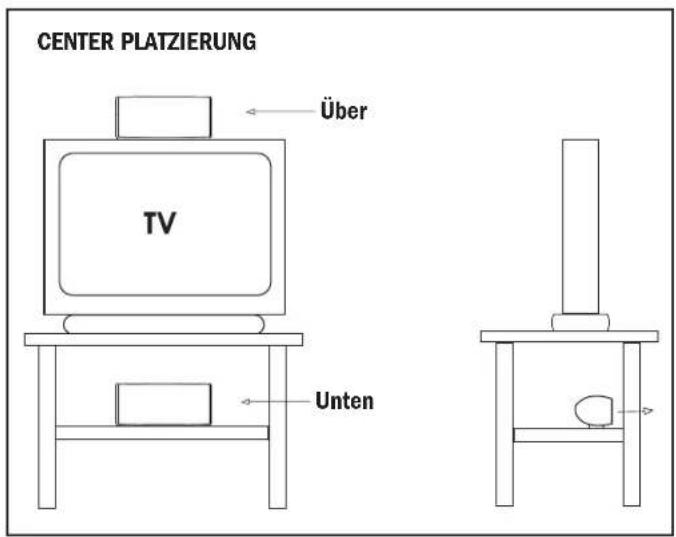

Platzieren Sie die vorderen linken und rechten Lautsprecher auf beiden Seiten des Fernsehers auf Ohrhöhe. Den Center über oder unter dem Bildschirm. Die Surround-Lautsprecher hinter dem Hörbereich auf Ohrhöhe oder leicht darüber.

Kann ich einen Lautsprecher selbst reparieren?

Nein, öffnen Sie den Lautsprecher nicht. Es gibt keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen einem qualifizierten Fachmann. Es können gefährliche Spannungen vorhanden sein.

Welche Verstärkerleistung wird empfohlen?

Eine Leistung von 50 bis 100 Watt RMS pro Kanal wird empfohlen. Die Lautsprecher vertragen eine breite Palette von Verstärkern, vermeiden Sie jedoch zu leistungsstarke Verstärker, um die Lautsprecher bei hoher Lautstärke nicht zu beschädigen.

Wie erhalte ich die vollständige Bedienungsanleitung auf Französisch?

Sie können das PDF der Anleitung kostenlos auf notice-facile.com herunterladen. Wenn die automatische Übersetzung nicht ausreicht, können Sie über die Option 'Andere Sprache' eine spezifische übersetzte Version anfordern, indem Sie Ihre E-Mail-Adresse angeben.

BEDIENUNGSANLEITUNG Reference Theater 5.0 KLIPSCH

WICHTIGE SICHERHEITSHINWEISE!

1. 1. LESEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEACHTEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anleitungen.
5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.
6. Reinigen Sie sie NUR mit einem trockenen Tuch.
7. Blockieren Sie KEINE Lüftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie NICHT in der Nähe von Wärmequellen wie Heizkörpern, Warmlufteintrittsöffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verstärkern).
9. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene Zusatzgeräte/Zubehör.
10. VERWENDEN Sie ausschließlich Wagen, Stände, Stalive, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei Verwendung eines Wagens sollten Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und Verletzungen verursachen.
11. Das Gerät darf KEINEN tropfenden oder spritzenden Flüssigkeiten ausgesetzt werden, und mit Flüssigkeit gefüllte Objekte (wie Blumenvasen) dürfen nicht auf dem Gerät platziert werden.

Ein Dreieck mit einem Ausrufezeichen in der Mitte soll Benutzer auf wichtige Hinweise zur Bedienung und Wartung des Geräts aufmerksam machen, die in der beiliegenden Dokumentation enthalten sind.

Durch das Blitzsymbol in einem gleichseitigen Dreileck soll der Benutzer gewamt werden, dass bei mangelnder Isolierung „lebensgefährliche Spannungen“ auftreten können, die eine erhebliche Stromschlaggefahr darstellen.

WARNUNG: Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist dieses Gerät vor Regen oder Feuchtigkeit zu schützen.

WARNUNG: Auf dem Produkt dürfen keine Flammenquellen, wie Kerzen, platziert werden.

WARNING: Nicht öffnen! Verletzungsgefahr durch elektrischen Schlag. In diesem Gerät gibt es lebensgefährliche Stromspannung, Enthalt keine durch den Banurzar zu wartenden Telle. Lassen Sie alle Wartungen von geschulten Kundendienstechnikem durchführen.

EINHALTUNG VON EU-RICHTLINIEN:

Darf das CE-Zeichen führen. Entspricht der EU-Richtlinie über elektromagnetische Verträglichkeit 2004/108/EC.

WEEE-HINWEIS

Hinweis: Dieses Zeichen gilt nur für Länder innerhalb der europäischen Union (EU) und Norwegen.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) ausgezeichnet. Dieses Etikett zeigt an, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf. Es sollte an einer dafür vorgesehenen Einrichtung abgeliefert werden, um Wiederverwendung und Recycling zu ermöglichen.

VERSTÄRKERANFORDERUNGEN

Klipsch-Lautsprecher haben einen hohen Wirkungsgrad und können mit zahlreichen Verstärkern betrieben werden. Aufgrund des hohen Ausgangspegels, den Klipsch-Lautsprecher wiedergeben können, sollten Sie den Lautstärkeregler mit Bedacht einsetzen. Übermäßige Lautstärke über längere Zeiträume hinweg kann Ihr Hörvermögen permanent beschädigen. Eine Überbelastung Ihres Verstärkers kann auch die Lautsprecher beschädigen. Fragen Sie Ihren Fachhändler, ob Ihr Verstärker für Ihren Einsatzzweck geeignet ist. Wir wollen, dass Sie einen lebenslangen Hörgenuss haben.

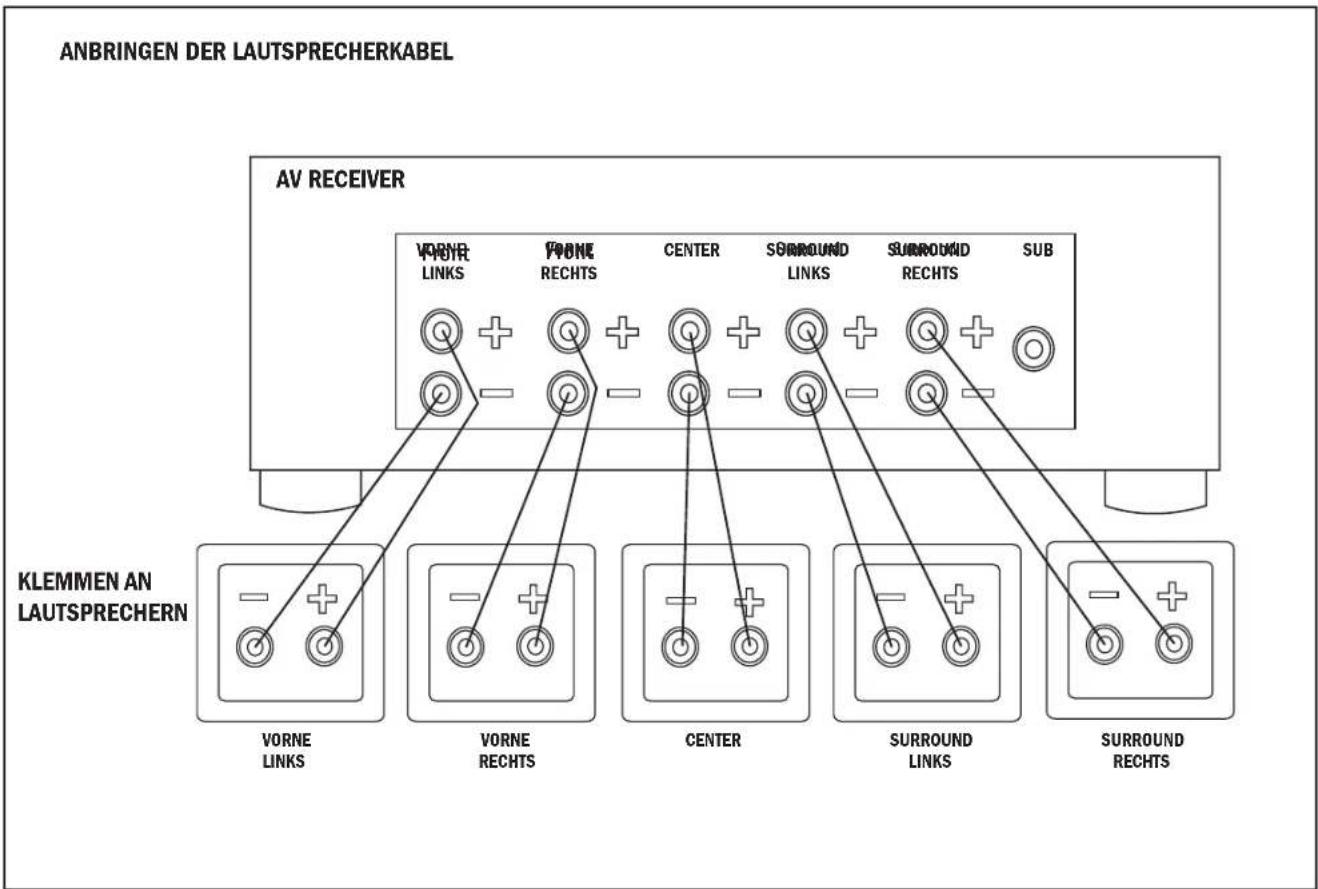

KONVENTIONELLER ANSCHLUSS

Verwenden Sie 18-Gauge-Lautsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des LINKEN Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des LINKEN Kanals Ihres Verstärkers. Wiederholen Sie dieses Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entsprechenden Verstärkerkanäle. Vergewissern Sie sich, dass kein blanker Draht von einem der Anschlüsse anderen blanken Draht oder andere Klemmen berührt, da dies einen Kurzschluss hervorrufen und Ihre Geräte beschädigen könnte.

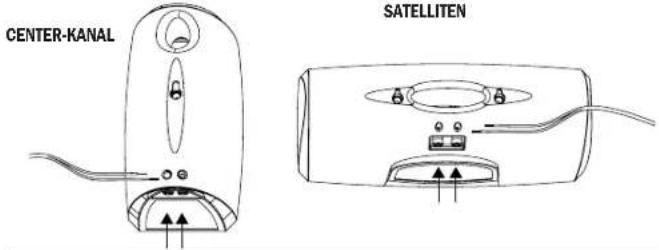

Klemme nach unten drücken, Draht einführen, Klemme loslassen.

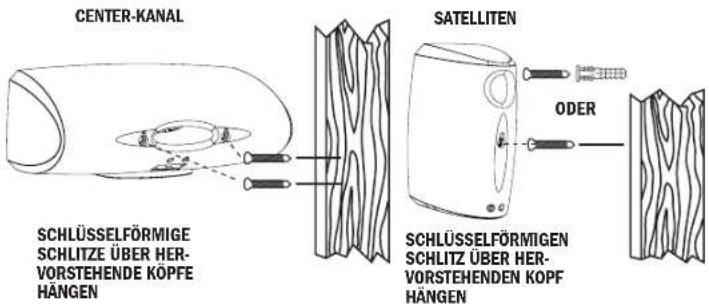

LAUTSPRECHER-WANDBEFESTIGUNG - OPTION 1

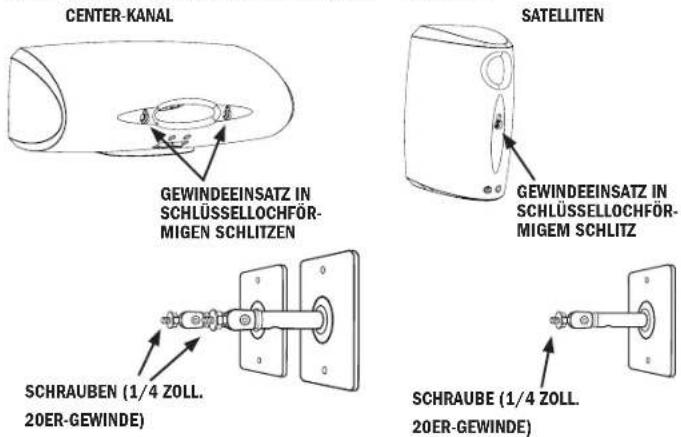

LAUTSPRECHER-WANDBEFESTIGUNG - OPTION 2

INSPEKTION

Wir wollen sicherstellen, dass Ihr neues Lautsprechersystem fabrikneu aussieht! Prüfen Sie bitte gleich, ob etwaige Transportschäden vorliegen. Packen Sie Ihr neues Lautsprechersystem sorgfältig aus und vergleichen Sie die Komponenten mit der Packliste. In Extremfällen könnten Teile während des Transports beschädigt worden sein. Falls Schäden festgestellt werden, müssen Sie die Spedition und den Fachhändler benachrichtigen, bei dem Sie das System gekauft haben. Verlangen Sie eine Inspektion und folgen Sie den Bewertungsanweisungen. Werfen Sie den Lieferkarton des Produkts nicht weg.

PFLEGE & REINIGUNG

Ihr Lautsprecher verfügt über eine dauerhafte Oberfläche, die nur mit einem trockenen Tuch abgestaubt oder gereinigt werden muss. Verwenden Sie keine Scheuer- oder Lösungsmittel oder scharfen Reinigungsmittel. Sie können Staub auf dem Lautsprechergehäuse mit dem Bürstenaufsatz eines Staubsaugers entfernen.

REGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
• Ihre personenbezogenen Daten werden nie verkauft.
• Diese Registrierungsdaten werden nicht zu Garantiezwecken verwendet. Bewahren Sie bitte Ihre Quittung auf, um die Garantie in Anspruch nehmen zu können.

