R-806FA - Système home cinéma KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte colonne active Dolby Atmos pour système home cinéma
Marque	Klipsch
Modèle	R-806FA
Dimensions (H x L x P)	101,6 cm x 22,9 cm x 30,5 cm
Poids unitaire	11,8 kg
Impédance	8 ohms
Sensibilité	96 dB
Réponse en fréquence	36 Hz - 24 kHz (±3 dB)
Puissance admissible (continue/crête)	100 W / 400 W
Haut-parleurs	1 tweeter à pavillon Tractrix® de 1 pouce, 1 woofer en cuivre de 8 pouces, 1 haut-parleur Atmos orienté vers le haut de 8 pouces
Bornes de raccordement	Double paire (bi-câblage possible)
Alimentation	Passive (nécessite un amplificateur externe)
Fonctions principales	Technologie Dolby Atmos intégrée, pavillon Tractrix, cône en cuivre, grille magnétique, montage mural possible (insert fileté 1/4-20)
Entretien et nettoyage	Époussetage occasionnel ; aspirateur avec brosse pour les grilles. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Volume excessif peut endommager l'ouïe ou surcharger l'amplificateur. Utiliser un ampli adapté.
Pièces détachées et réparabilité	Grilles fixes (non amovibles), cavalier métallique pour bi-câblage à ne pas retirer pour usage standard
Informations générales	Enregistrement du produit recommandé sur klipsch.com/register. Notice en français téléchargeable.

FOIRE AUX QUESTIONS - R-806FA KLIPSCH

Quelle est la distance idéale entre les enceintes R-806FA ?

Pour une restitution stéréo optimale, placez les enceintes à une distance de 1,8 à 4,6 mètres l'une de l'autre, à au moins 61 cm des murs.

Comment brancher les enceintes R-806FA à mon amplificateur ?

Utilisez du fil d'enceinte d'au moins 1,3 mm (16 AWG). Reliez la borne positive (+) rouge de l'enceinte gauche à la borne positive rouge de l'ampli, et la borne négative (-) noire à la borne négative noire. Répétez pour toutes les enceintes.

Puis-je retirer le cavalier métallique entre les bornes ?

Non, le cavalier est nécessaire pour le fonctionnement standard. Ne le retirez que si vous souhaitez bi-câbler les enceintes, et consultez votre manuel d'amplificateur pour les instructions.

Quelle hauteur de montage pour les enceintes surround R-40M ?

Les enceintes surround Klipsch R-40M doivent être placées à environ 60 cm au-dessus de la position d'écoute, soit entre 1,50 m et 2,10 m du sol.

Comment nettoyer les enceintes R-806FA ?

Époussetez occasionnellement avec un chiffon doux. Pour les grilles, utilisez la brosse d'un aspirateur. N'utilisez jamais de produits nettoyants abrasifs ou à base de solvant.

Quel type d'amplificateur est recommandé pour ces enceintes ?

Les enceintes Klipsch R-806FA ont une impédance de 8 ohms et une sensibilité élevée. Tout ampli compatible 8 ohms convient. Consultez votre revendeur pour un ampli adapté à votre puissance souhaitée.

Comment positionner la voie centrale R-50C ?

Placez l'enceinte centrale directement au-dessus ou en dessous de l'écran vidéo, le plus près possible de celui-ci pour que les dialogues semblent provenir de l'image.

Les grilles des enceintes surround sont-elles amovibles ?

Non, les grilles des enceintes surround Klipsch WDST sont fixes et ne peuvent pas être retirées.

Puis-je monter les R-806FA au mur ?

Les R-806FA ne sont pas conçues pour un montage mural (ce sont des colonnes). Seules les enceintes comme la R-40M disposent d'un insert fileté 1/4-20 pour fixation murale.

Comment puis-je obtenir la notice en français ?

La notice PDF est disponible en téléchargement gratuit sur la page du produit. Vous pouvez également demander une traduction dans une autre langue via le formulaire d'email.

MODE D'EMPLOI R-806FA KLIPSCH

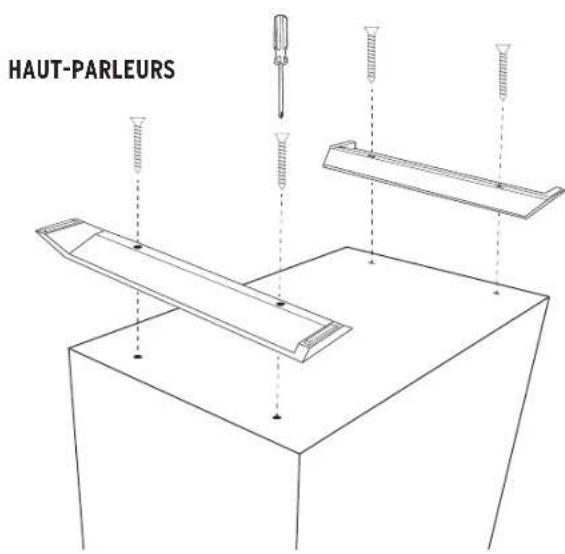

Certaines enceintes Klipsch ^® ont des pieds et d'autres accessoires qu'il pourra falloir installer avant l'utilisation.

FRENCH

POSITIONNEMENT DANS LA PIÈCE BRANCHEMENT

Enceintes des voies principales gauche et droite – Pour obtenir les meilleurs résultats, Klipsch Group, Inc. (KGI) suggère de placer vos enceintes à une distance de 1,8 à 4,6 m l'une de l'autre, et à au moins 61 cm des murs de la pièce. Elles peuvent également être légèrement tournées l'une vers l'autre pour une meilleure restitution stéréo. La position d'écoute devrait se situer à environ 1 à 1,5 fois la distance séparant les enceintes. Reportez-vous aux figures 1 et 3 pour le branchement et le positionnement.

Enceintes de voie centrale – Les enceintes de voie centrale sont conçues pour diffuser les dialogues et les sons principaux de manière à ce qu'ils semblent provenir de l'écran vidéo. Les enceintes devraient par conséquent être placées aussi près que possible de l'écran, de préférence directement au-dessus ou en dessous de l'écran. Reportez-vous aux figures 1, 2 et 3 pour le branchement et le positionnement.

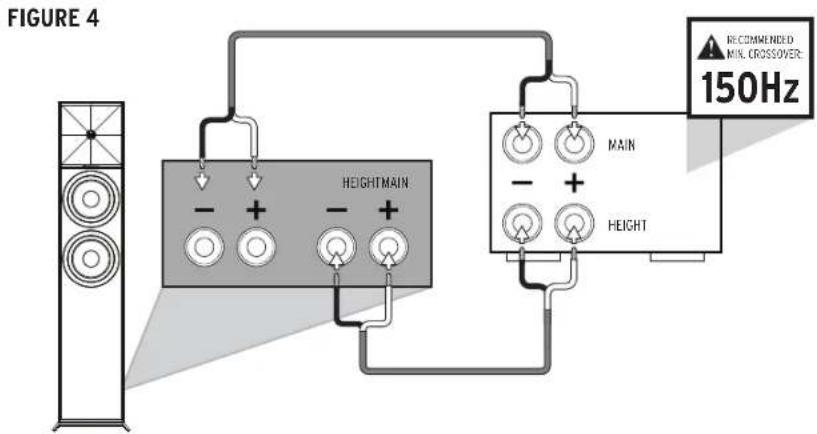

Enceintes des voies surround arrière – Les enceintes surround Klipsch WDST devraient être placées à environ 60 cm au-dessus de la position d'écoute. Généralement, cela correspond à une hauteur d'environ 1,50 m à 2,10 m au-dessus du sol. Les enceintes surround devraient être placées sur les murs directement adjacents à la position d'écoute. Une autre option consiste à les installer sur le mur situé derrière la position d'écoute. Le positionnement des enceintes surround dépend des caractéristiques de votre pièce. Elles sont conçues pour recréer la sensation d'espace et d'ambiance que fournissent beaucoup des technologies de son surround d'aujourd'hui. Reportez-vous aux figures 1, 3 et 4 pour le branchement et le positionnement. Veuillez noter que les grilles des enceintes surround sont fixes et ne peuvent pas être retirées.

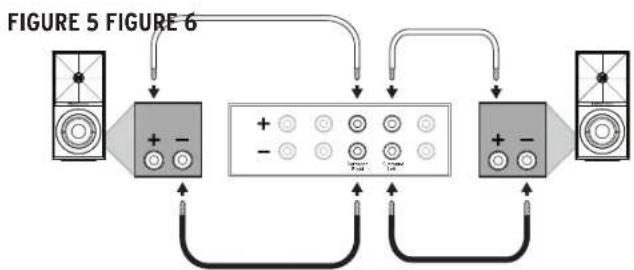

Branchement conventionnel – En utilisant du fil d'enceinte d'un diamètre minimum de 1,3 mm (16 AWG), reliez la borne « positive » (+) ROUGE de l'enceinte de GAUCHE à la borne « positive » (+) ROUGE de la voie de GAUCHE de votre amplificateur. Reliez la borne « négative » (-) NOIRE de l'enceinte de GAUCHE à la borne « négative » (-) NOIRE de la voie de GAUCHE de votre amplificateur. Répétez cette procédure pour brancher toutes les enceintes restantes aux voies appropriées de l'amplificateur. Reportez-vous à la figure 3. Veillez à ce qu'aucun des fils dénudés utilisés pour les branchements ne touche une autre borne, étant donné que cela pourrait provoquer un court-circuit et endommager votre équipement.

Certaines enceintes Reference de Klipsch sont équipées de bornes de raccordement jumelées qui sont reliées par un cavalier métallique. Ne retirez pas ce cavalier, sinon vos enceintes ne fonctionneront pas correctement. Laissez ce cavalier en place et branchez vos fils d'enceinte à la paire supérieure de bornes de raccordement. Il est possible de « bi-câbler » une enceinte qui dispose de deux paires de bornes de raccordement. Veuillez consulter le manuel de votre amplificateur pour de plus amples instructions.

Exigences relatives à l'amplificateur – Les enceintes Klipsch sont extrêmement efficaces et fonctionneront aisément avec un large éventail d'amplificateurs. Toutes les enceintes Klipsch ont une impédance de 8 ohms et peuvent fonctionner à très haute puissance avec peu de distorsion. Compte tenu des niveaux sonores élevés que les enceintes Klipsch sont capables de restituer, soyez prudent avec le réglage du volume. Un volume excessif pendant de longues durées peut causer des dommages irréversibles de l'ouïe. Une surcharge de votre amplificateur pourrait également endommager vos enceintes. Consultez votre revendeur pour vous assurer que votre amplificateur est adapté à votre application. Nous voulons que vous écoutiez pendant toute votre vie.

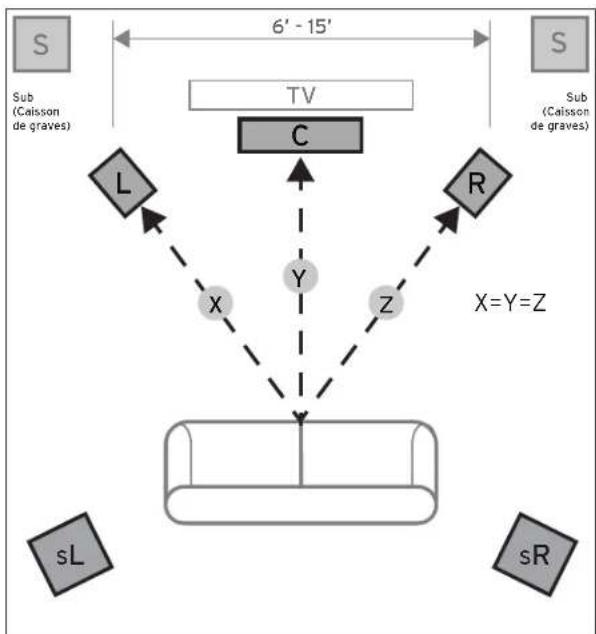

FIGURE 1 POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE
        sL["sL"]
    end
    subgraph sR
        sR["sR"]
    end
    TV2 -->|X=Y=Z| TV2
    style TV2 fill:#f9f,stroke:#333
    style sL fill:#ccc,stroke:#333
    style sR fill:#ccc,stroke:#333

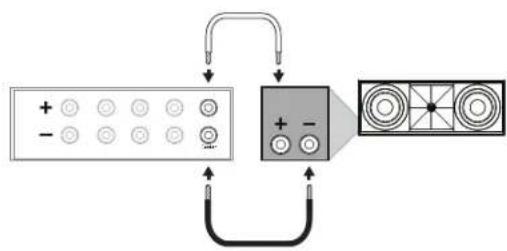

FIGURE 2 VOIE CENTRALE

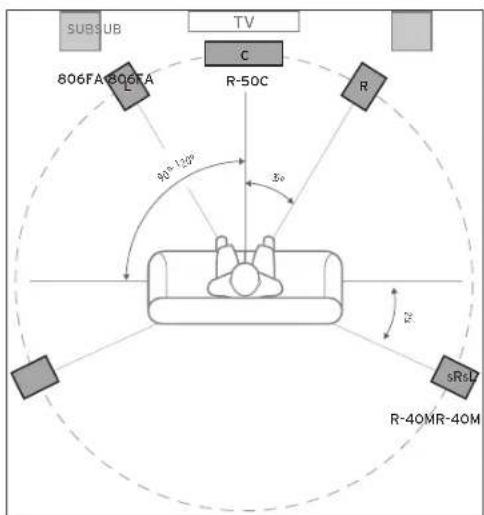

FIGURE 3 POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE


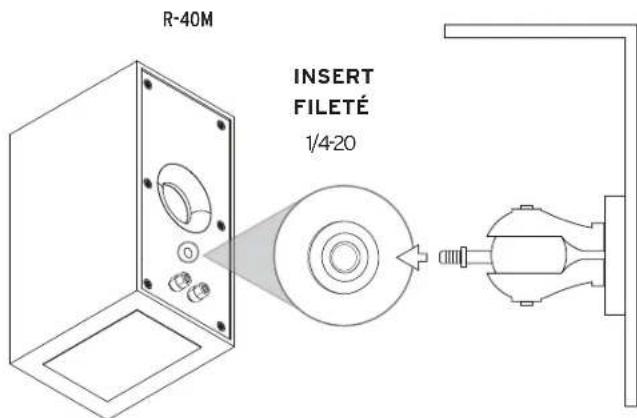

MONTAGE AU MUR

ENTRETIEN ET NETTOYAGE

La seule chose que vous devriez avoir besoin de faire pour vos enceintes est de les épousseter occasionnellement. N'utilisez jamais de produits de nettoyage abrasifs ou à base de solvant, ni aucun détergent agressif. Vous pouvez nettoyer les grilles avec la brosse d'un aspirateur.

ENREGISTREMENT DU PRODUIT

Enregistrez votre produit en ligne à www.kllpsch.com/register

• Restez informé des nouveaux produits et des promotions.
  • Vos informations personnelles ne seront jamais revendues.
• Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.

Veuillez conserver votre reçu pour toute réclamation au titre de la garantie.
