Type de produit	Enceinte centrale pour système home cinéma
Marque	Klipsch
Modèle	KD52C
Impédance	8 ohms
Technologie exclusive	Pavillon Klipsch pour une restitution sonore puissante et détaillée
Utilisation principale	Diffusion des dialogues et effets sonores centraux
Placement recommandé	Directement au-dessus ou en dessous de l'écran vidéo
Distance minimale aux murs	61 cm
Type de bornes	Bornes jumelées avec cavalier métallique (ne pas retirer)
Section de fil recommandée	Minimum 1,3 mm (16 AWG)
Compatibilité amplificateur	Large gamme d'amplificateurs 8 ohms
Entretien	Dépoussiérage occasionnel ; grilles nettoyables avec brosse d'aspirateur
Produits de nettoyage interdits	Abrasifs, solvants, détergents agressifs
Conseils de sécurité	Éviter un volume excessif pour prévenir les dommages auditifs et matériels
Enregistrement du produit	En ligne sur www.klipsch.com/register
Héritage	Fondée en 1946 par Paul W. Klipsch
Grille	Fixe, non amovible

FOIRE AUX QUESTIONS - KD52C KLIPSCH

Comment brancher l’enceinte centrale KD52C ?

Reliez la borne positive (+) rouge de l’enceinte à la borne positive (+) rouge de la voie centrale de votre amplificateur. Faites de même avec les bornes négatives (-) noires. Utilisez un fil d’enceinte d’au moins 1,3 mm (16 AWG) et assurez-vous qu’aucun fil dénudé ne touche une autre borne pour éviter un court-circuit.

Où placer l’enceinte centrale pour un son optimal ?

Placez l’enceinte centrale aussi près que possible de l’écran, idéalement directement au-dessus ou en dessous. Cela permet aux dialogues de sembler provenir de l’écran. Évitez de l’éloigner trop de l’axe central.

Quel type de fil d’enceinte dois-je utiliser ?

Utilisez un fil d’enceinte d’un diamètre minimum de 1,3 mm (16 AWG). Un fil de calibre supérieur peut être utilisé pour de longues distances.

Puis-je bi-câbler l’enceinte centrale ?

Oui, si votre amplificateur le permet. L’enceinte possède deux paires de bornes jumelées avec un cavalier métallique. Pour le bi-câblage, retirez le cavalier et connectez chaque paire à des amplificateurs séparés. Consultez le manuel de votre amplificateur pour plus d’instructions.

Comment nettoyer l’enceinte centrale ?

Dépoussiérez occasionnellement avec un chiffon doux. Pour les grilles, utilisez la brosse d’un aspirateur. N’utilisez jamais de produits abrasifs, solvants ou détergents agressifs.

Quelle est l’impédance de l’enceinte KD52C ?

L’enceinte a une impédance de 8 ohms, ce qui la rend compatible avec une large gamme d’amplificateurs home cinéma.

Que faire si l’enceinte est endommagée pendant le transport ?

Vérifiez immédiatement l’état de l’emballage et de l’enceinte. Si des dommages sont constatés, contactez le transporteur et le revendeur. Conservez le carton d’origine pour toute inspection.

Comment enregistrer mon produit Klipsch ?

Enregistrez votre produit en ligne sur www.klipsch.com/register. Cela vous permet de rester informé des nouveaux produits et promotions, sans que vos informations personnelles soient revendues. Conservez votre reçu pour les demandes de garantie.

Quelles précautions de sécurité dois-je prendre ?

Évitez une écoute prolongée à volume élevé pour prévenir des dommages auditifs irréversibles. Assurez-vous que votre amplificateur n’est pas surchargé, car cela pourrait endommager les enceintes. Un volume excessif peut également endommager l’équipement.

Les grilles de l’enceinte sont-elles amovibles ?

Non, les grilles des enceintes surround et centrales Klipsch Reference sont fixes et ne peuvent pas être retirées.

MODE D'EMPLOI KD52C KLIPSCH

En 1946, Paul W. Klipsch a révolutionné l'industrie du son en créant notre technologie exclusive de pavillon et en établissant les principes acoustiques sur lesquels repose notre son caractéristique tant prisé. Aujourd'hui, nous restons fidèles à la vision de PWK et incorporons près d'un siècle de sueur et de génie dans chaque produit que nous fabriquons. Ces enceintes sont le résultat de nos décennies d'obsession pour cette perfection sonore. Découvrez la puissance, le détail et l'émotion des enceintes Reference de Klipsch. Klipsch, Keepers of the Sound ^3 .

INSPECTION

Vos nouvelles enceintes doivent être aussi belles qu'à leur départ de l'usine. Vérifiez immédiatement qu'elles n'ont pas été endommagées au cours du transport. Déballez soigneusement les enceintes et vérifiez les composants en vous référant à la liste de colisage. Dans certains cas exceptionnels, des éléments peuvent avoir été endommagés au cours du transport. Si des dégâts sont constatés, contactez le transporteur et le revendeur chez lequel le système a été acheté. Faites une demande d'inspection et suivez les instructions d'évaluation. Veillez à conserver le carton d'emballage d'origine du produit.

Enceintes des voies principales gauche et droite – Pour obtenir les meilleurs résultats, Klipsch Group, Inc. (KGI) suggère de placer vos enceintes à une distance de 1,8 à 4,6 m l'une de l'autre, et à au moins 61 cm des murs de la pièce. Elles peuvent également être légèrement tournées l'une vers l'autre pour une meilleure restitution stéréo. La position d'écoute devrait se situer à environ 1 à 1,5 fois la distance séparant les enceintes. Reportez-vous aux figures 1 et 3 pour le branchement et le positionnement.

Enceintes de voie centrale – Les enceintes de voie centrale sont conçues pour diffuser les dialogues et les sons principaux de manière à ce qu'ils semblent provenir de l'écran vidéo. Les enceintes devraient par conséquent être placées aussi près que possible de l'écran, de préférence directement au-dessus ou en dessous de l'écran. Reportez-vous aux figures 1, 2 et 3 pour le branchement et le positionnement.

Enceintes des voies surround arrière – Les enceintes surround Klipsch WDST devraient être placées à environ 60 cm au-dessus de la position d'écoute. Généralement, cela correspond à une hauteur d'environ 1,50 m à 2,10 m au-dessus du sol. Les enceintes surround devraient être placées sur les murs directement adjacents à la position d'écoute. Une autre option consiste à les installer sur le mur situé derrière la position d'écoute. Le positionnement des enceintes surround dépend des caractéristiques de votre pièce. Elles sont conçues pour recréer la sensation d'espace et d'ambiance que fournissent beaucoup des technologies de son surround d'aujourd'hui. Reportez-vous aux figures 1, 3 et 4 pour le branchement et le positionnement. Veuillez noter que les grilles des enceintes surround sont fixes et ne peuvent pas être retirées.

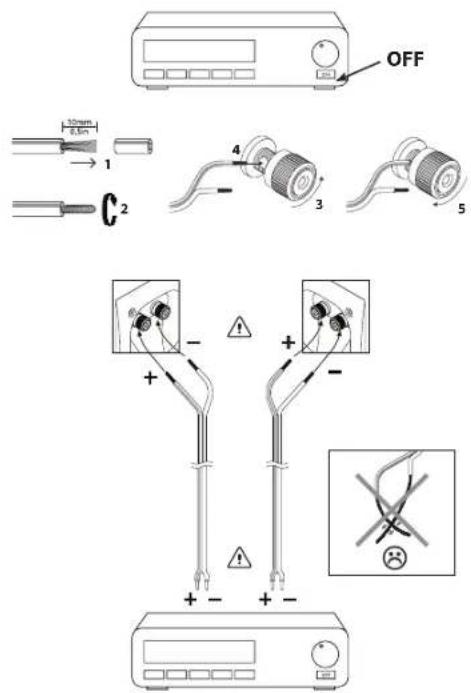

Branchement conventionnel – En utilisant du fil d'enceinte d'un diamètre minimum de 1,3 mm (16 AWG), reliez la borne « positive » (+) ROUGE de l'enceinte de GAUCHE à la borne « positive » (+) ROUGE de la voie de GAUCHE de votre amplificateur. Reliez la borne « négative » (-) NOIRE de l'enceinte de GAUCHE à la borne « négative » (-) NOIRE de la voie de GAUCHE de votre amplificateur. Répétez cette procédure pour brancher toutes les enceintes restantes aux voies appropriées de l'amplificateur. Reportez-vous à la figure 3. Veillez à ce qu'aucun des fils dénudés utilisés pour les branchements ne touche une autre borne, étant donné que cela pourrait provoquer un court-circuit et endommager votre équipement.

Certaines enceintes Reference de Klipsch sont équipées de bornes de raccordement jumelées qui sont reliées par un cavalier métallique. Ne retirez pas ce cavalier, sinon vos enceintes ne fonctionneront pas correctement. Laissez ce cavalier en place et branchez vos fils d'enceinte à la paire supérieure de bornes de raccordement. Il est possible de « bi-câbler » une enceinte qui dispose de deux paires de bornes de raccordement. Veuillez consulter le manuel de votre amplificateur pour de plus amples instructions.

Exigences relatives à l'amplificateur – Les enceintes Klipsch sont extrêmement efficaces et fonctionneront aisément avec un large éventail d'amplificateurs. Toutes les enceintes Klipsch ont une impédance de 8 ohms et peuvent fonctionner à très haute puissance avec peu de distorsion. Compte tenu des niveaux sonores élevés que les enceintes Klipsch sont capables de restituer, soyez prudent avec le réglage du volume. Un volume excessif pendant de longues durées peut causer des dommages irréversibles de l'ouïe. Une surcharge de votre amplificateur pourrait également endommager vos enceintes. Consultez votre revendeur pour vous assurer que votre amplificateur est adapté à votre application. Nous voulons que vous écoutiez pendant toute votre vie.

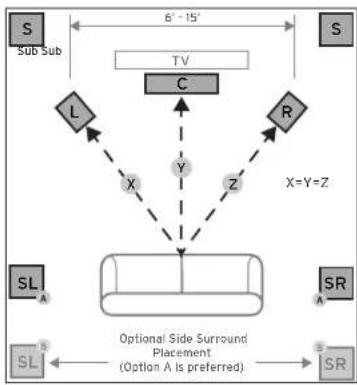

FIGURE 1 POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE


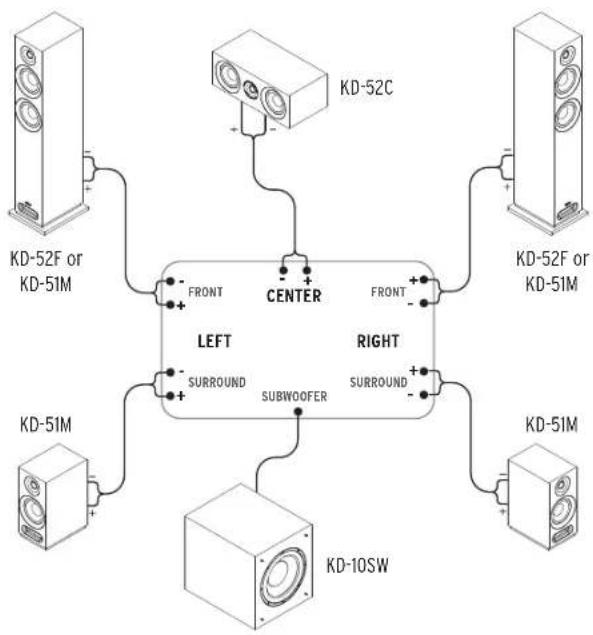

FIGURE 3 BRANCHEMENTS STANDARD

FIGURE 2 VOIE CENTRALE

FIGURE 4 BRANCHEMENTS STANDARD

ENTRETIEN ET NETTOYAGE

La seule chose que vous devriez avoir besoin de faire pour vos enceintes est de les épousseter occasionnellement. N'utilisez jamais de produits de nettoyage abrasifs ou à base de solvant, ni aucun détergent agressif. Vous pouvez nettoyer les grilles avec la brosse d'un aspirateur.

ENREGISTREMENT DU PRODUIT

Enregistrez votre produit en ligne à www.klipsch.com/register

- Restez informé des nouveaux produits et des promotions.

• Vos informations personnelles ne seront jamais revendues.

- Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.

Veuillez conserver votre reçu pour toute réclamation au titre de la garantie.
