CEHDI9450VR9 - Hotte CONTINENTAL EDISON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte décorative
Marque	Continental Edison
Modèle	CEHDI9450VR9
Alimentation	220-240 V ~ 50 Hz
Puissance moteur	62 W (au point de rendement maximal)
Puissance d'éclairage	4 W (LED, non remplaçable)
Nombre de vitesses	3 (faible, moyenne, élevée)
Débit d'air maximal	283,3 m³/h
Pression d'air maximale	121 Pa
Niveau sonore	61 dB(A)
Classe d'efficacité énergétique	C
Consommation annuelle d'énergie	41,4 kWh/an
Classe d'efficacité fluidodynamique	E
Classe d'efficacité lumineuse	A
Classe d'efficacité de filtration des graisses	F
Type d'évacuation	Extraction ou recyclage (filtres à charbon inclus)
Filtres à graisse	Métalliques, lavables au lave-vaisselle (nettoyage mensuel)
Filtres à charbon	2 inclus, à remplacer au moins une fois par an
Hauteur minimale au-dessus de la plaque	700 mm (électrique) / 800 mm (gaz)
Longueur maximale du conduit d'évacuation	2,50 m
Diamètre du conduit d'évacuation	150 mm
Accessoires fournis	Cheminées inférieure et supérieure, support mural, gaine, filtres à charbon, visserie
Réparabilité	Lampe LED non remplaçable par l'utilisateur ; moteur et autres composants nécessitent un professionnel

FOIRE AUX QUESTIONS - CEHDI9450VR9 CONTINENTAL EDISON

Quelle est la hauteur minimale d'installation au-dessus de la plaque de cuisson ?

La hauteur minimale est de 700 mm pour une plaque électrique et de 800 mm pour une plaque à gaz.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques doivent être nettoyés tous les mois. Utilisez un détergent ménager ou le lave-vaisselle. Ne jamais utiliser de produits abrasifs.

À quelle fréquence remplacer les filtres à charbon ?

Les filtres à charbon doivent être remplacés au moins une fois par an, et plus souvent en cas d'utilisation intensive.

Comment installer la hotte en mode recyclage ?

En mode recyclage, il n'est pas nécessaire de raccorder un conduit d'évacuation. Les filtres à charbon doivent être installés pour purifier l'air avant de le renvoyer dans la cuisine.

Que faire si la hotte ne fonctionne plus ?

Vérifiez d'abord que le cordon d'alimentation est branché. Si la lumière est allumée mais pas la ventilation, la turbine peut être coincée : éteignez l'appareil et faites appel à un professionnel. Si rien ne s'allume, l'ampoule LED peut être grillée (non remplaçable) ou le moteur défectueux.

Puis-je remplacer moi-même l'ampoule LED ?

Non, la lampe LED est non remplaçable par l'utilisateur. Adressez-vous à un professionnel pour tout remplacement.

La hotte peut-elle être utilisée sans conduit d'évacuation ?

Oui, la hotte peut fonctionner en mode recyclage grâce aux filtres à charbon fournis. Dans ce cas, l'air est filtré puis renvoyé dans la pièce.

Comment régler les vitesses ?

Utilisez les boutons de commande : bouton 0 pour arrêter, 1 pour vitesse faible, 2 pour vitesse moyenne, 3 pour vitesse élevée. Le bouton d'éclairage commande les lampes.

Que faire si la hotte vibre fortement ?

Une forte vibration peut provenir d'une turbine coincée, d'un moteur mal fixé ou d'une installation incorrecte. Éteignez l'appareil et vérifiez les fixations. Si nécessaire, faites intervenir un professionnel.

Quel est le diamètre du conduit d'évacuation ?

Le diamètre recommandé est de 150 mm. Utilisez le conduit flexible fourni ou un autre conduit ininflammable de même diamètre.

MODE D'EMPLOI CEHDI9450VR9 CONTINENTAL EDISON

Hotte décorative - Decorative Hood

Guide d'utilisation - User manual

Lisez ce guide attentivement avant d'insteller et d'utiliser ce produit et conservez-le pour consultation ultérieure.

Lisez ce guide et conservez-le

Merci d'avoir choses Continental Edison. Ce Guide d'Utilisation et d'Entretien est concu pour vous fournir toutes les informations nécessaire concernant l'installation, l'utilisation et l'entretien de l'appareil.

Afin de faire fonctionner l'appareil correctement et de manière sécurisée lisez ce guide d'utilisation attentivement avant dinstaller et d'utiliser le produit.

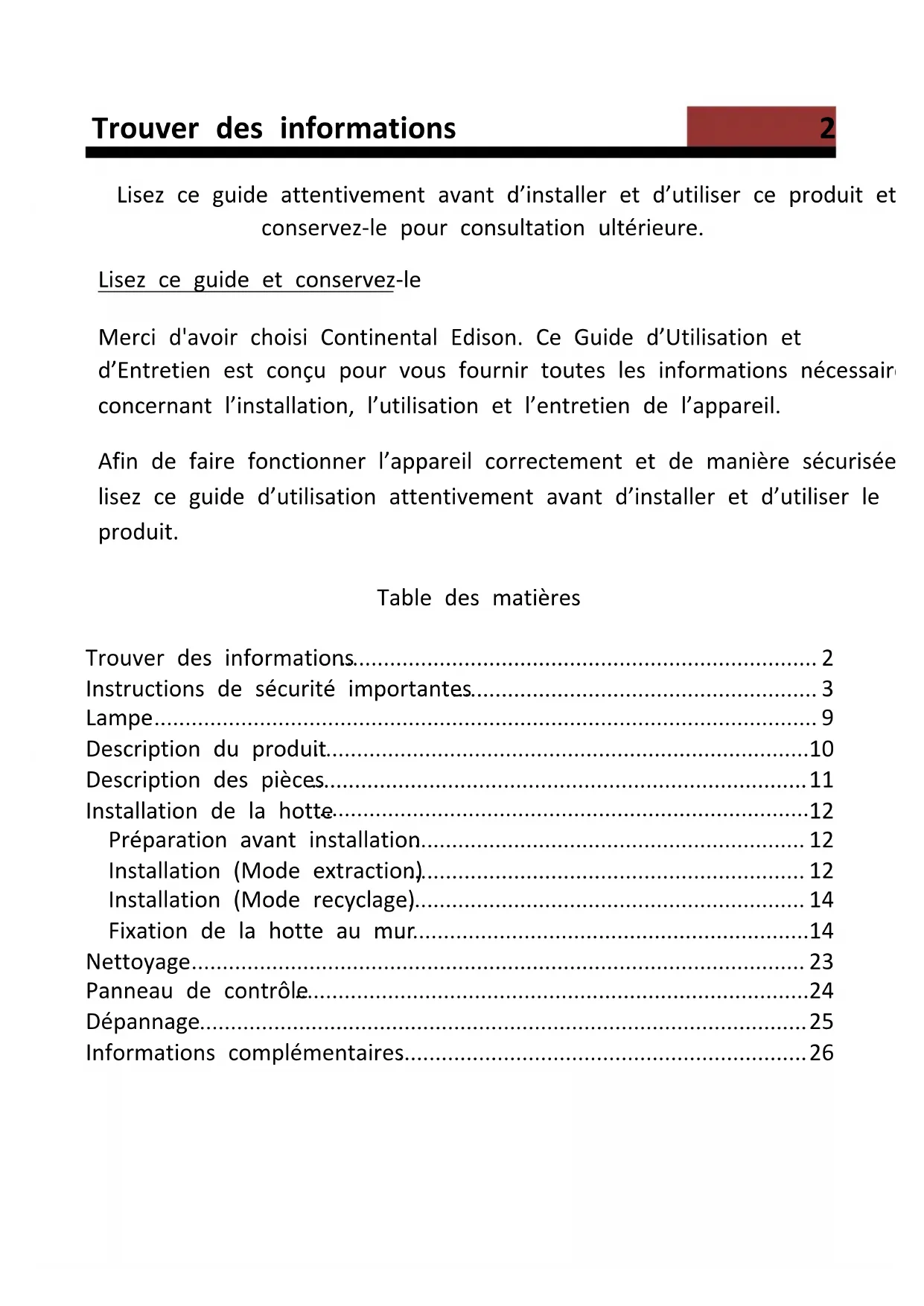

Table des matieres

Trouver des informations. 2

Instructions de sécurité importantes. 3

Lampe. 9

Description du produit. 10

Description des pieces. 11

Installation de la hotte. 12

Preparation avant installation. 12

Fixation de la hotte au mur. 14

Nettoyage. 23

Panneau de contrôle 24

Dépannage 25

Informations complémentaires. 26

IMPORTANT: Conservez ce guide pour l'agence de contrôle électrique.

Lorsque vous utilisez les apparèils électriques, les précautions de sécurité essentielles doivent toujours être suivies, notamment les suivantes:

• Ces instructions sont fournies dans l'intérêt de votre sécurité, lisez-les soigneusement avant d'installer ou d'utiliser cet apparéil.
• Cet apparéil a été unconçu pour être utilisé comme une hotte aspirante (l'évacuation de l'air à l'extérieur) ou une hotte filtrante (le recyclage de l'air à l'intérieur).
• Tous les travaux d'installation doivent être effectués par une personne compétente ou un électricien qualifié.
• Cet apparéil doit être installé correctement par un personnel qualifié, en suivant strictement les instructions du fabricant.
• Les surfaces accessibles peuvent devenir chaudespendant l'utilisation.

• Gardez les enfants éloignés de cet apparéil.

• Il est fortement recommendé que cet apparéil soit tenu à l'écart des bébés et des jeunes enfar

• Cet apparéil peut être utilisé par des enfants âgè d'au moins 8 ans et par des personnes ayant de capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur orété données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être effectués par des enfants sans surveillance.

• Vérifiez régulièrement la fiche et le cable d'alimentation pour déceler tout signe de détérioration évientuelle. Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

• Ne pas laisser le cable d'alimentation toucher les parties chaudes de l'appareil.

• Afin déviter d'endommager le cable d'alimentation, assurez-vous qu'il n'est pas coincé en dessous de l'appareil ou dans l'appareil.
• Ne pas utiliser d'áerosols à proximité immédiate de l'appareil.
  Veillez à jitterer le matériel d'emballage avec soin.
• Nous vous recommendons également de prendre une attention particulière pendant l'utilisation et lors du nettoyage. Rétérez-vous aux instructions dans la section «NETTOYAGE »
• Ne pas utiliser un nettoyeur à vapeur.

• L'appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minutes extérieure ou par un système de commande à distance séparée.

• MISE EN GARDE: Lors d'une utilisation en extraction, reférez-vous aux réglementations nationales sur les systèmes de ventilation desBATIMENTS. Ne reliez pas le tuyau d'évacuation à un système de ventilation de type VMC, à un conduit de fumée (cheminée, chaudière,...). Vérifiez également l'absence de perturbation avec la ventilation de la piece lors de la présence d'appareils fonctionnant au gaz (chauffe-eau, gazinière,...). En cas de doute, utilisez la hotte en mode recyclage.

• Une ventilation convenable de la piece doit être prévue lorsque la hotte est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

• L'air ne doit pas être evacué par un conduit qui est utilisé pour evacuer les fumées des apparèils fonctionnant au gaz ou à d'autres combustibles. Les règles concernant l'évacuation de l'air doivent être respectées.

• MISE EN GARDE: L'appareil peut s'arrêter de fonctionner lors d'une décharge electrostatique (par exemple, la foudre.) Cela ne comporteaucun risque de dommages. Eteignez l'appareil et débranchez-le de la prise de courant. Branchez l'appareil de nouveau après une minute.

• Afin d'éviter le risque d'incendie, nettoyez régulièrement le filtré métallique et surveillez constamment les casseroles contenant de l'huile chaude.
• Ne pas flamber d'aliments sous la hotte de cuisine.
• Ne pas utiliser l'appareil s'il montre des signes de dommages ou s'il est en état imparfait. Contactez le centre de service après-vente.
• Lors de l'installation, toujours respectez les distances suivantes entre le dessus de la cuisine ou de la plaque de cuisson et la partie la plus BASSE de la hotte aspirante

Plaques à gaz : 800mm

Plaques électriques : 700mm

• MISE EN GARDE: Avant de brancher l'appareil, coupez l'électricité et vérifie que l'alimentation électrique à votre domicile correspond à cette indiquée sur sa plaque signalétique.
• MISE EN GARDE : Il y des risques du chocolélectrique et de l'incendie, si le nettoyage n'est pas effectué conformément aux instructions.
• MISE EN GARDE : Pour raison de sécurité, utilisez seulement des vis de même dimensions que celles indiquées.
• MISE EN GRADE : Le non-respect des consignes d'installation peut entrainer des graves blessures.

RISQUE DU CHOC ELECTRIQUE

Le non-respect de ces instructions peut entrainer la mort, un incendie ou un choc électrique.

Les ampôules disponibles, et les codes ILCOS D correspondants et les images de ces lampes : Utilisation dans une lampe de type (ou utilisation dans une lampe de type alternatif) DBR-2-H-68 (code ILCOS D respectant la norme IEC 61231).

• Lampe à LED non replacable
• Puissance maximale : 2W
• Plage de tension : 220-240V~50Hz

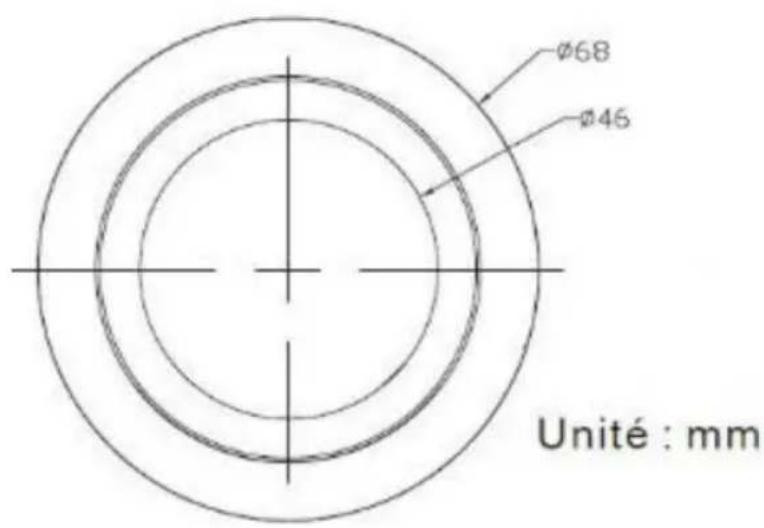

• Dimensions:

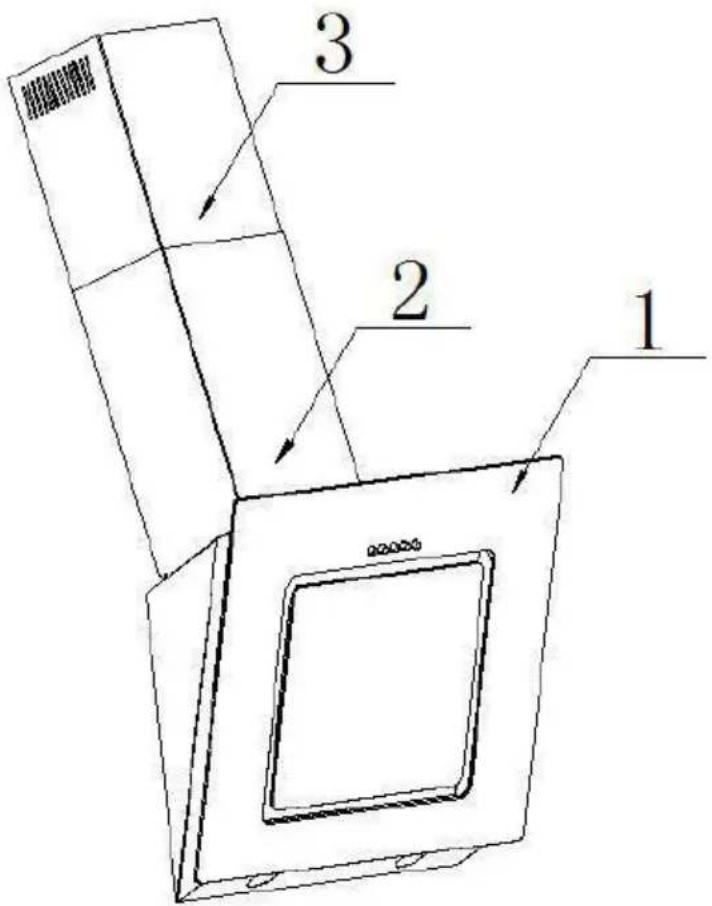

Index	Description	Illustration	Quantité
PL-1	Corps de la hotte		1
PL-2	Cheminée inférieure (400mm)		1
PL-3	Cheminée supérieure (400mm)		1
PL-4	Gaine en plastique (Φ 150-153mm; tuyau flexible de 2m		1
PL-5	Support de la cheminée supérieure		1
PL-6	Support de la cheminée inférieure		1
PL-7	Support de la hotte de cuisine		1
PL-8	Vis (ST4 x 8 mm)		6
PL-9	Vis (ST4 x 30 mm)		9
PL-10	Filtre à charbon		2

Préparation avant installation

ATTENTION

Retirez précautionneusement le carton. Portez des gants pour protéger vos mains des arêtes coupantes.

ATTENTION

Retirez le film de protection du produit avant de lemettre en service.

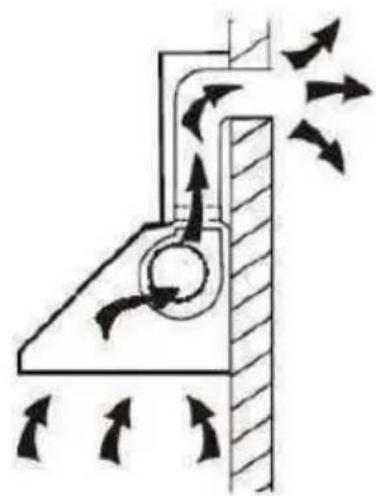

Si le mur comporte une ouverture donnant sur l'extérieur, votre hotte peut être raccordée comme indiqué sur le schéma ci-dessous au moyen de la gaine d'extraction fournie ou de n'importe quel conduit

d'extraction approprié, par exemple une gaine flexible en aluminium ou constituee d'un autre materiaiu ininflammable dor le diametre interieur est inférieur 150mm.

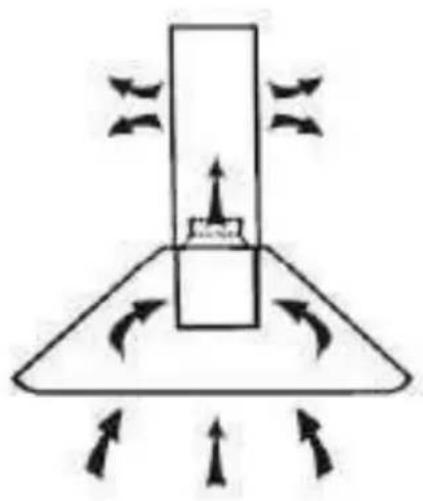

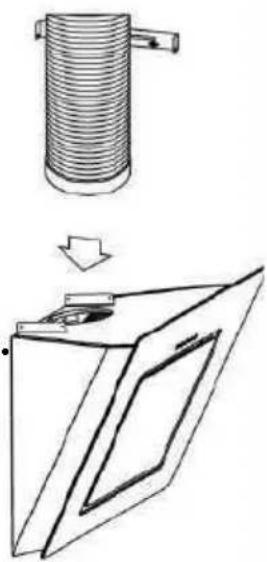

Installation de la gaine :

• Déterminez la position d'installation exacte de la hotte.

• Planifiez le chemin du conduit d'extraction de l'air vers l'extérieur.

Veilles à ce que le chemin du conduit soit le plus court et rectiligne possible. Pour permettre une utilisation optimale, le conduit ne doit pas dépasser 2,50 m de long au total.

• Le conduit doit donner directement sur l'extérieur, et ne doit pas donner sur un grenier, sous une maison, dans un garage ou dans un espace clos.

• Les accessoires pour conduits (coudes, raccords et adaptateurs) réduisent le flux d'air.

• Les coudes returnés et les profils en S ne permettent pas une extraction d'air efficace et ne sont donc pas recommends.

Si vous n'avez pas de sortie ve l'extérieur, le tuyau d'extraction n'est pas nécessaire, et les procédures d'installation sontidentiques à celles décrites dansla section « Installation (Modeextraction) »

Fixation de la hotte au mur

Avant derialcder a linstallation,assurez-vous que I'appareil n'est pas branché sur une prise electrique.

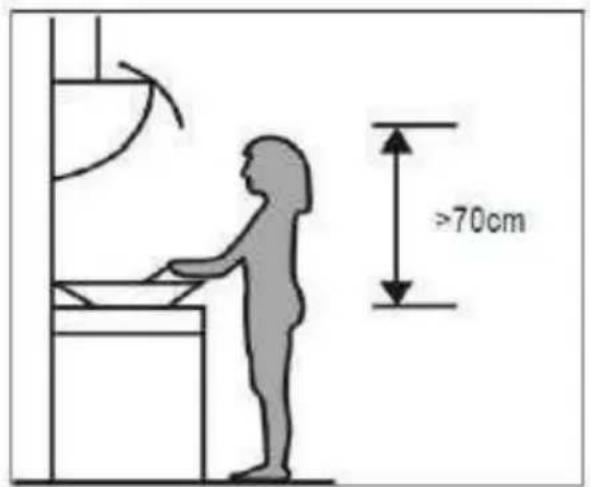

La hotte doit etre placee 70cm minimum au-dessus de la table de cuisson

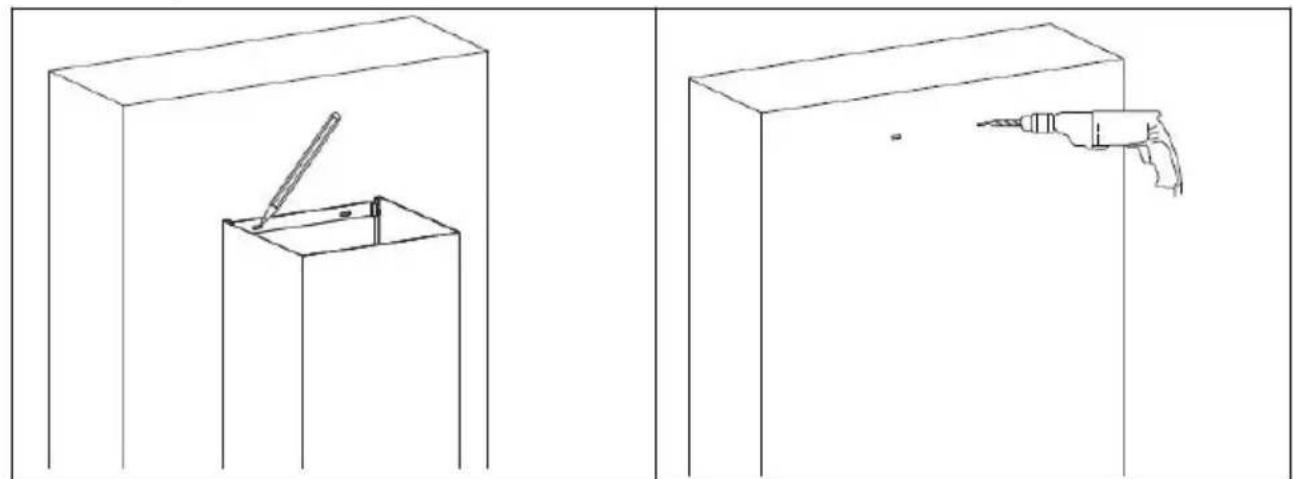

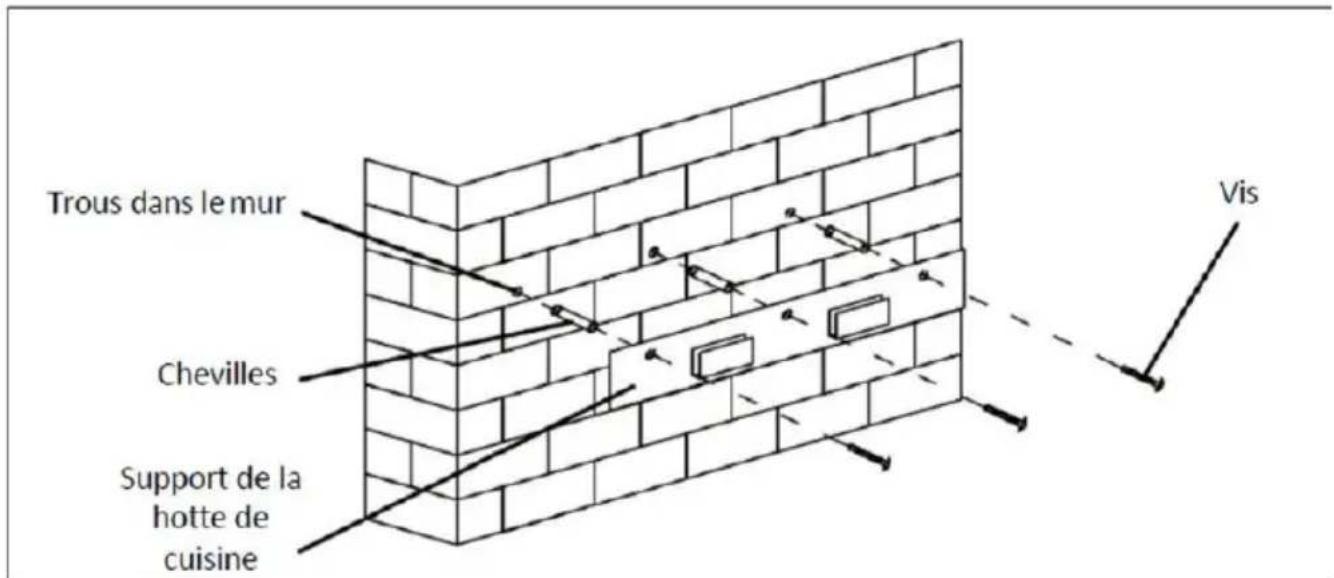

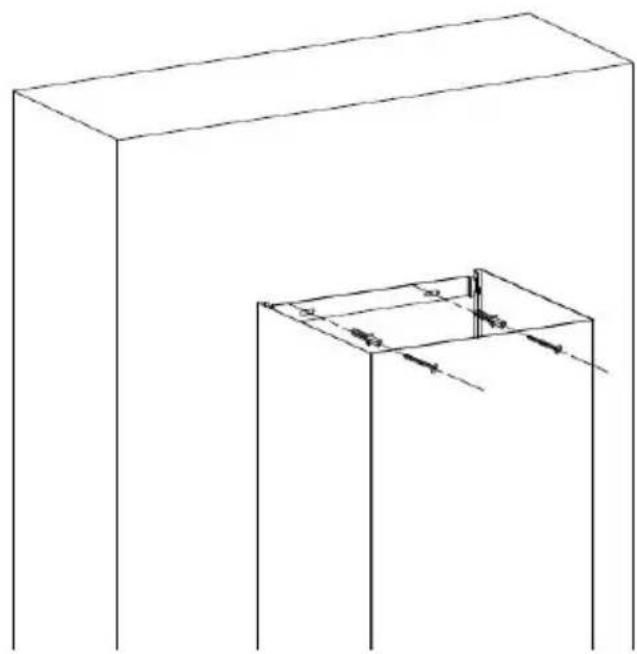

Recommendations pour la fixation murale

N'apportez aucune modification à l'appareil ou à son support de fixation sur le mur !

Avant d'installer l'appareil, vérifiez l'état du mur sur lequel il sera fixé : le mur doit être en bon état, il ne doit pasprésenter de dommages (fissures, affaisissement, humidité, ...).

Ne percez pas de trou à proximité d'anciens trough, même rebouchés

Consultez impératifement un professionnel du bâtiment pour utiliser le système d'ancrage (vis, chevilles, ...) approprié au matériel qui constitue votre mur, ainsi qu'au poids de l'appareil. Respectez le diamètre des vis de fixation indiqué dans la presente notice.

Ne modifies pas les troughs destinés à fixer l'appareil ou son support de fixation sur le mur.

Percez le mur à l'aide d'un foret de dimension adaptée au système d'ancrage. Retirez les débris et la poussière.

Vérifiez régulièrement les points de fixation de l'appareil sur le mur. Resserrez-les si nécessaire.

Positionnez la hotte à son emplacement à la hauteur désirée en respectant la hauteur minimale au-dessus de la plaque de cuisson.

Marquez l'emplacement du support mural.

Retirez la hotte et positionnez le support mural afin de marquer les emplacements des trous sur le mur.

Percez les 3 trouss dans le mur pour y insérer le système de fixation adapté (vis ST4x30mm).

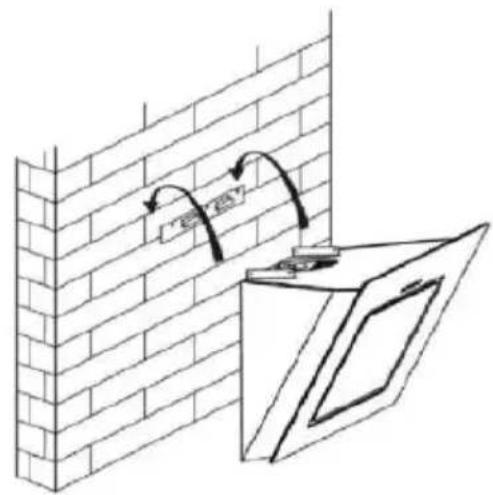

Accrochez la hotte dans les encoches du support mural.

Une fois la hotte en place, repérez l'emplacement des 2 vis de fixation murale supplémentaire comme indiqué sur le schéma suivant.

Retirez la hotte afin de percer le mur et d'installer les chevilles adaptées à votre mur.

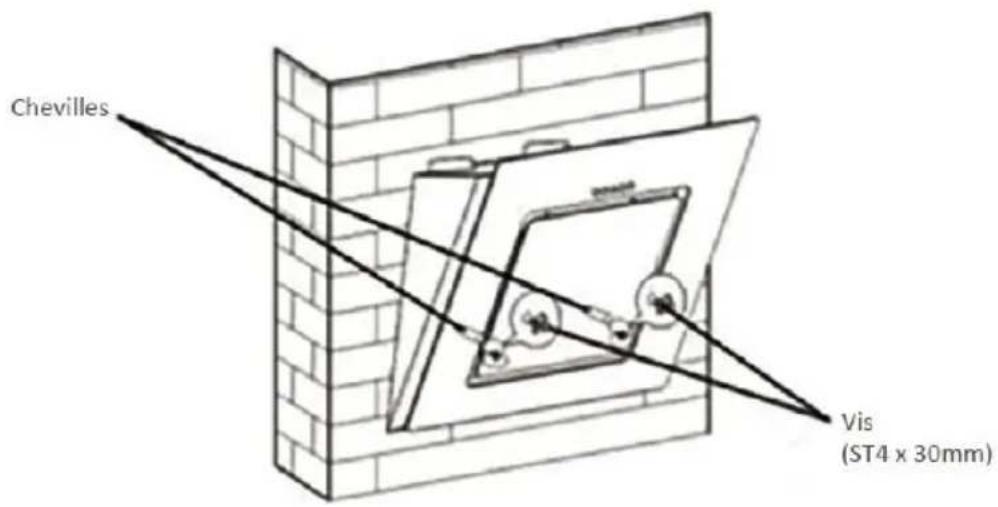

Fixez le corps de la hotte à l'aide de 2 vis de 4 mm diamètre en utilisant des chevilles adaptée à votre mum

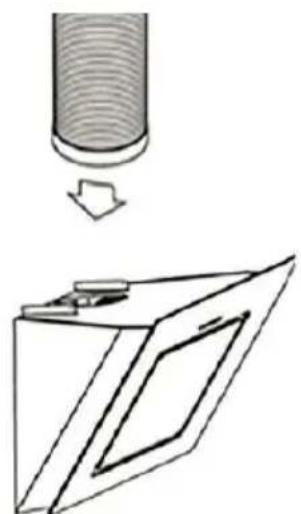

Si le mode extraction est besoini,pla la gaine d'extraction d'air sur l'orific de sortie d'air tel qu'illustré ci-contr

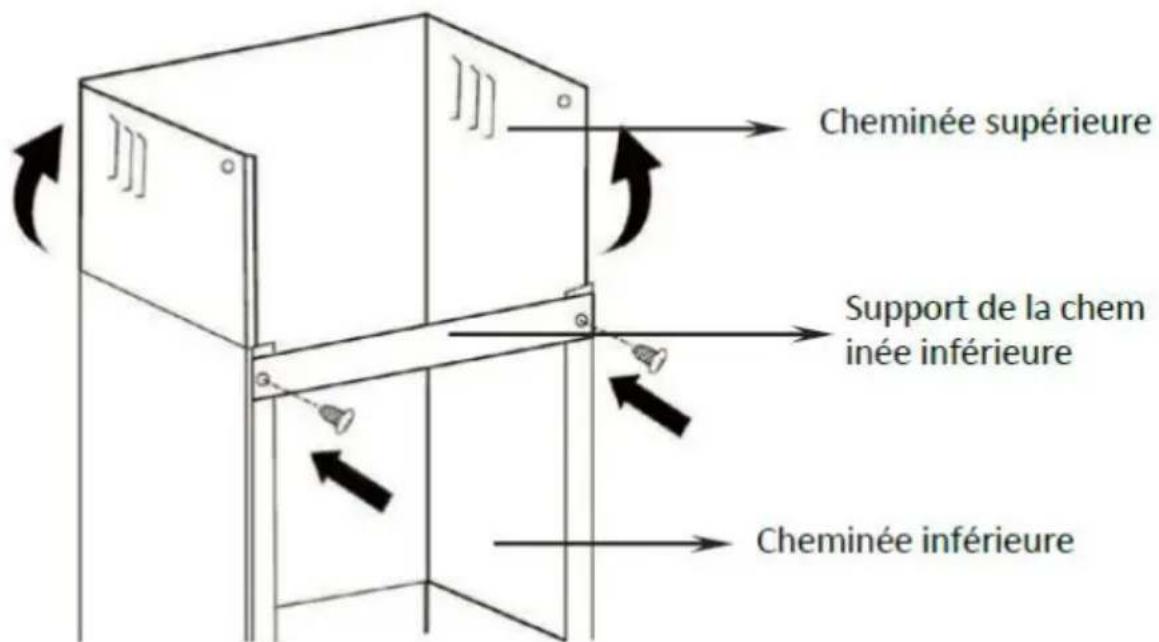

Fixez le support de la cheminée inférieure sur la cheminée inférieure comme illustré.

Utilizez 2 vis ST4x8mm.

(Ne serrez pas trop les vis, assurez-vous que la cheminée supérieure peut coulibser facilement dans le cheminée inférieure)

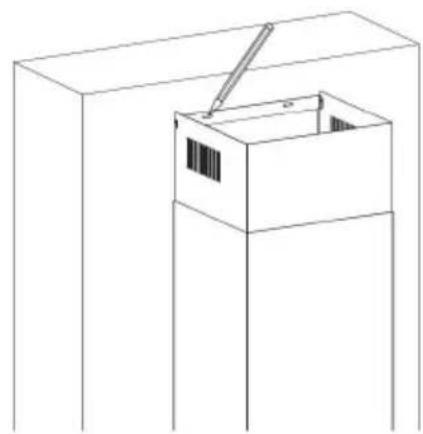

Insérez la cheminée supérieure dans la cheminée inférieure.

Positionnez la cheminée inférieure dans l'appareil, puis marquez les trous sur le mur.

Retirez la cheminée inférieure, puis percez des trous dans le mur : trou pour vis diamètre 8 mm Utilisez les chevilles adaptées à votre mur

Installez la cheminée inférieure, puis vissez-la a mur à l'aide de 2 vis de diamètre 8 mm

Tirez ensuite la cheminée

supérieure vers le haut jusqu'à la hauteur souhaitée.

Marquez les emplacements des

trous de fixation du support de la cheminée supérieure.

Rabaissez la cheminée

supérieure puis percez des trous dans le mur.

Insérez les chevilles adaptées à votre mur

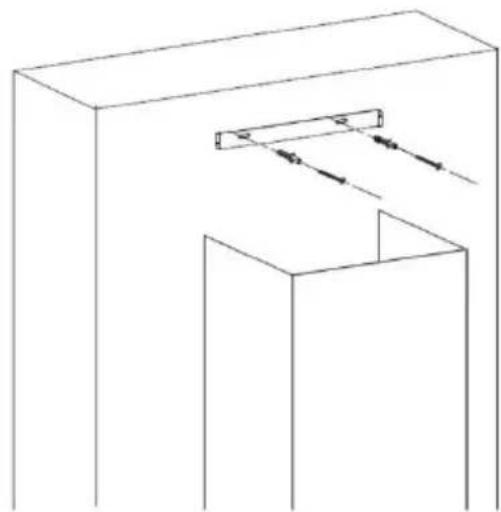

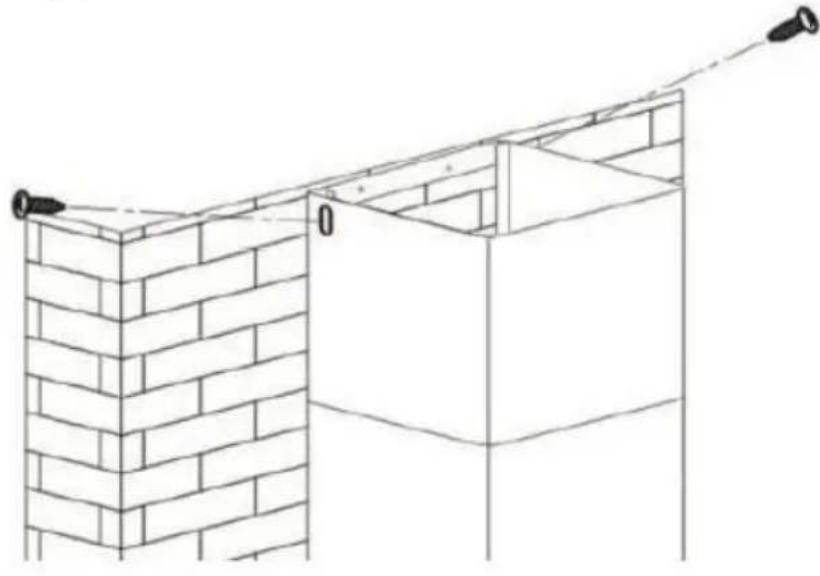

Fixez le support mural de la cheminée supérieure sur le mu à l'aide des chevilles choisis (v de 8 mm conseillées).

Remontez la cheminée supérieure et fixez-la sur lesupport mural à l'aide de 2 vis ST4x8mm

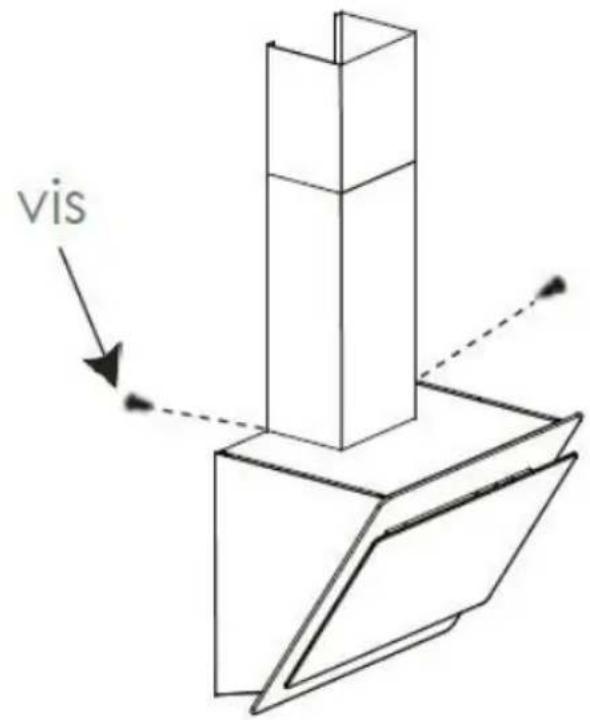

Fixez la cheminée inférieure sur les ergots de la hotte de cuisine à l'aide de 2 vis ST4x8mm

Positionnez le filtré à charbon actif dans le blo et tournez-le dans le sendes aiguilles d'une montr Faîtes pareil de l'autre côté.

NOTE : Assurez-vous que le filtré est correctement enclenché. Autrement, il pourrait tomber, ce qui est dangereux. Quand le filtré à charbon actif est enclenché, la force d'aspiration baisse.

Assurez-vous que les filtrres sont bien enclenchés pour éviter qu'il ne tombe et risque de cause des dommages.

Les filtres à charbons doivent être replacés au moins 1 fois par an, voir plus souvent en cas d'utilisation intense.

Attention! Avant le nettoyage, éteignez l'appareil et débranchez-le.

Nettoyage régulier

Utilisez un chiffon doux imbibé d'eau tiège savonneuse tiège ou de dénergent menager. N'utilisez jamais de tampons métalliques, de produits chimiques, de matérieliaux abrasifs ou de brosses dures pour nettoyer l'unité.

- Nettoyage mensuel pour filtrer àGRAISSE

ESSENTIEL: Nettoyer le filtrte tous les mois peut prévenir tout risque d'incendie.

Le filtrte capte la graisse, la fumée et la poussière. Celles affecte donc directement l'efficacité de la hotte. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) satureront le filtrte. Nettoyez-le avec un dénergent menager.

0	Interrupteur Marche / arrêt du moteur. Appuyez sur ce bouton pour arrêtier le fonctionnement du moteur.
1	Bouton Vitesse faible. Appuyez sur ce bouton pour faire fonctionner le système à faible vitesse
2	Bouton Vitesse moyenne. Appuyez sur ce bouton pour faire fonctionner le système à vitesse moyenne
3	Bouton Vitesse élevé. Appuyez sur ce bouton pour faire fonctionner le système à vitesse élevé
	Bouton d'éclairage. Appuyez une fois sur ce bouton pour allumer le lampes. Appuyez une nouvelle fois pour les éteindre.

0123

Erreur	Cause	Solution
Lumière allumée mais aucune ventilation	La turbine de ventilateur est coincée	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	Le moteur est endommagé
Aucune lumière, aucune ventilation	L'ampoule est grillée	Faites replacer l'ampoule par un professionnel
	Cordon d'alimentation débranché	Rebranche le cordon d'alimentation
Forte vibration de la hotte	La turbine de ventilateur est coincée	Faîtes intervenir un professionnel pour la réparation
	Le moteur n'est pas correctement fixé	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	L'unité n'est pas correctement fixée sur le support	Décrochez l'appareil et vérifiez l'installation et l'emplacement du support de fixation
Faible puissance d'aspiration	Les filtres sont encrassés.	Nettoyez les filtres

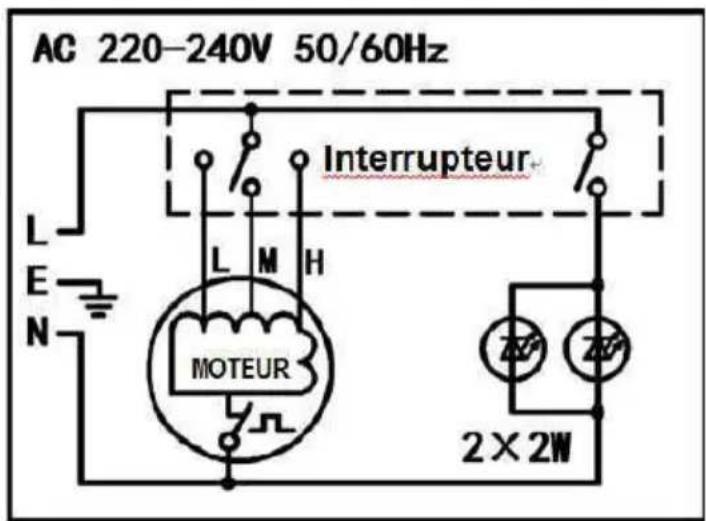

SCHEMA DE BRANCHEMENT ELECTRIQUE

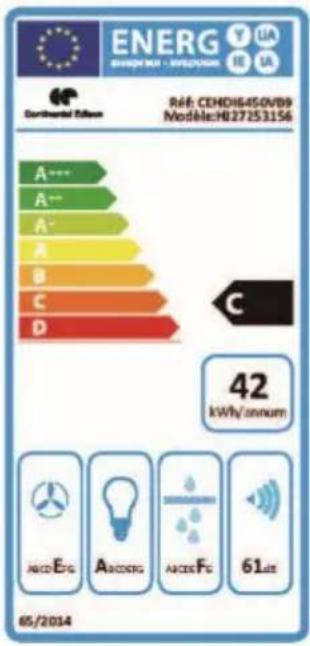

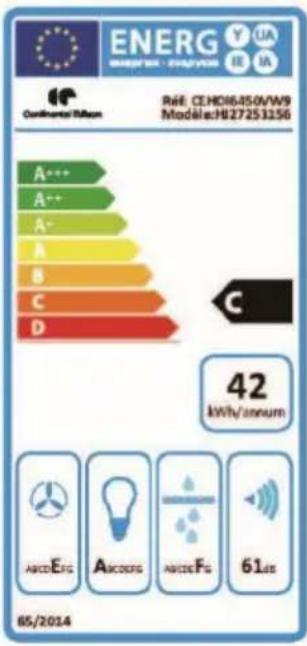

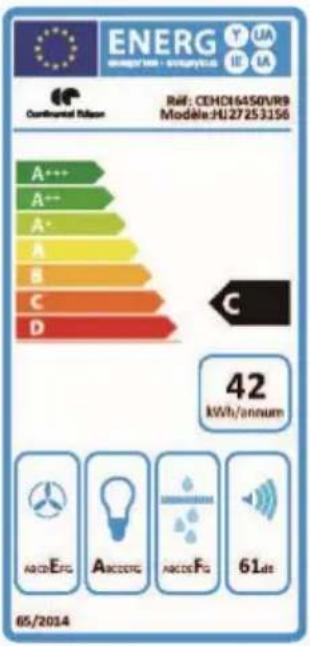

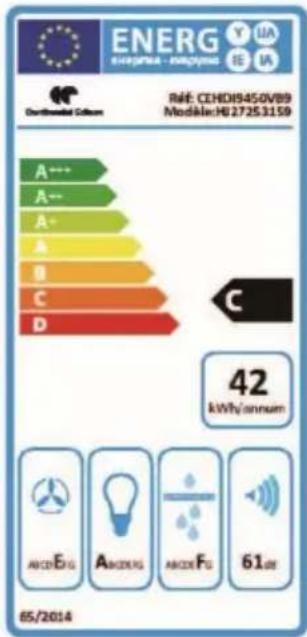

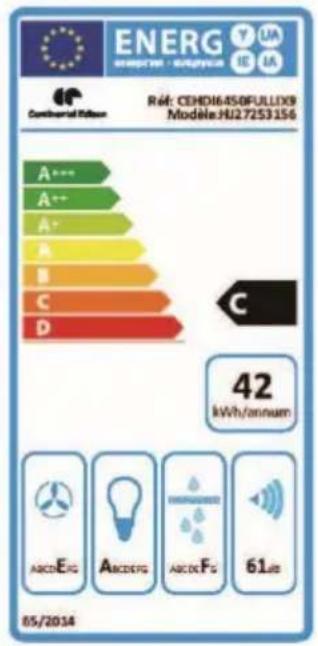

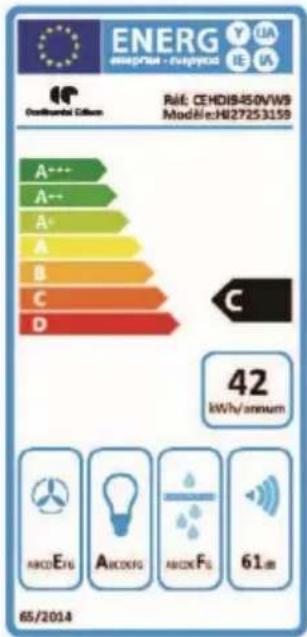

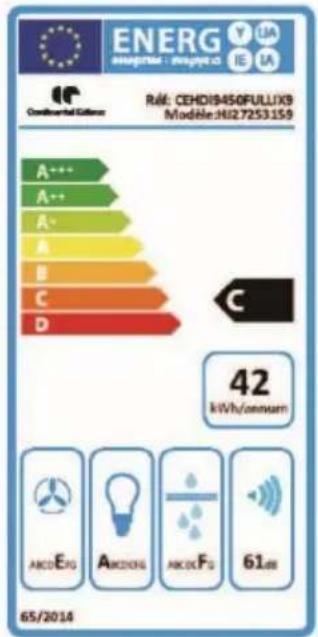

	Symbole	Valeur		Unité
Identification des modèles	CEHDI6450VB9CEHDI6450VW9CEHDI6450VR9CEHDI6450FULLIX9(HJ27253156)		CEHDI9450VB9CEHDI9450VW9CEHDI9450VR9CEHDI9450FULLIX9(HJ27253159)
Consommation d'énergie annuelle	AEChotte	41,4		kWh/a
Classe d'efficacité énergétique		C
Facteur d'accroissement dans le temps	f	1,7
Efficacité fluidodynamique	FDEhotte	9,0
Classe d'efficacité fluidodynamique		E
Indice d'efficacité énergétique	EEIhotte	80,2
Débit d'air mesuré au point derendrement maximal	QBEP	165,8		m3/h
Pression d'air mesurée au point derendrement maximal	PBEP	121		Pa
Débit d'air maximal	Qmax	283,3		m3/h
Puisance électrique à l'entrée mesuréau point de rendement maximal	WBEP	62,0		W
Puisance nominale du systèmed'éclairage	WL	4,0		W
Eclairement moyen du systèmed'éclairage sur la surface de cuisson	Emoyen	145		lux
Efficacité lumineuse	LEhotte	36		lux/W
Classe d'efficacité lumineuse		A
Efficacité de filtration des graisses	GFEhotte	47,3
Classe d'efficacité de filtration desgrasses		F
Consommation d'électricité mesuré enmode "arrêt"	Po	0,00		W
Niveau de puissance acoustique	LwA	61		dB

La méthode de mesure et de calcul du tableau ci-dessus est conforme au règlement de la Commission (UE) N° 65/2014 et 66/2014.

CONTINENTAL EDISON

120-126 quai de Bacalan

CS11584

33000 Bordeaux

Importé par A.M.C.

94400 Vitry sur Seine

Remarque :

Les recommandations suivantes précisent comment réduire l'impact environnemental global du processus de cuisson.

(1) Installer la hotte de cuisson à un endroit approprié disposant d'une bonne ventilation
(2) Nettoyer la hotte de cuisson régulièrement afin que rien ne bloque l'air.
(3) Ne pas oublier d'eteindre la lampe de la hotte de cuisine une fois la cuisson termin
(4) Ne pas oublier d'eteindre la hotte de cuisine une fois la cuisson terminée.

Informations sur le démontage

Ne pas démonter l'appareil d'une manière qui n'est pas indiquée dans le mode d'emploi. Cet apparéil ne doit pas être démontré pas l'utilisateur. À la fin de son cycle de vie, l' apparéil ne doit pas être mis au rebut avec les déchets menagers. Pour des conseils sur le recyclage, veuillez contacter votre administration locale ou votre revendeur.

DECHET RESPECTANT L'ENVIRONNEMENT

Les équipements electromiques et électroniques font l'objet d'une collecte sélective. Ne jetez pas les équipements electromiques et électroniques usages avec les déchets menagers non triés, participez au contraire à leur collecte sélective.

C'est pour cette raison que votre apparéil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit enaucun cas etre jetedans une poubel publique ou privée destinée aux ordures menagères

L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte générant un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications L'emballage est recyclable.

Installation de la gaine :

94400 Vitry sur Seine

Note :
