Z31967 - Arrosage de jardin FLORABEST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Set d'arrosage goutte à goutte
Marque	Florabest
Modèle	Z31967
Utilisation prévue	Arrosage économique de massifs de fleurs, pots de fleurs et jardinières de fenêtre en extérieur
Pression de service max.	6 bar
Raccord robinet	26,5 mm (3/4 po) avec réducteur de pression et filtre intégré
Adaptateur pour tuyau	13 mm (1/2 po) pour systèmes de raccordement de tuyaux
Longueur du tuyau	15 m (estimation standard)
Nombre de goutteurs	Minimum 10 (goutteurs en série et de fin de ligne)
Régulateurs de débit	2 régulateurs intégrés (un par canalisation)
Nombre maximal de canalisations	2
Plage de température d'utilisation	0 à 40 °C
Résistance au gel	Non (démonter et ranger à l'abri du gel en hiver)
Entretien	Nettoyer avec un chiffon non pelucheux légèrement humide
Pièces incluses	Raccord robinet, adaptateur, tuyau, bouchon, régulateurs, raccords, embranchements 3 voies, goutteurs, colliers avec pointe
Matériaux	Plastique, laiton (pour raccord)
Dimensions du kit (approx.)	30 x 20 x 10 cm
Poids (approx.)	0,5 kg
Garantie	Consulter le manuel ou le revendeur

FOIRE AUX QUESTIONS - Z31967 FLORABEST

Quel est le nombre maximum de canalisations d'irrigation que je peux utiliser avec ce kit ?

Vous pouvez connecter et faire fonctionner simultanément 2 canalisations d'irrigation au maximum.

Puis-je utiliser ce système d'arrosage pour de l'eau potable ?

Non, ce produit ne convient pas à la distribution d'eau potable. Il est conçu uniquement pour l'arrosage de jardin.

Comment protéger le système contre le gel ?

En période de gel, démontez complètement le système d'arrosage et rangez-le dans un endroit à l'abri du gel. Videz toute l'eau des pièces avant rangement.

Quelle pression d'eau maximale puis-je utiliser ?

La pression de service maximale est de 6 bar. Utilisez toujours le réducteur de pression fourni pour éviter d'endommager le système.

Combien de goutteurs dois-je installer au minimum ?

Pour des raisons techniques, au moins 10 goutteurs en série ou de fin de ligne doivent être raccordés sur l'ensemble du système.

Puis-je arrêter complètement le débit d'eau avec les régulateurs de débit ?

Non, les régulateurs de débit permettent de régler le débit mais ne peuvent pas l'arrêter complètement. Pour couper l'eau, fermez le robinet.

Comment installer le raccord au robinet ?

Vissez le raccord pour branchement au robinet (1) sur un robinet de 26,5 mm (3/4 po) avec filetage extérieur. Passez le tuyau en plastique à travers le bouchon et le canal jusqu'à fond.

Puis-je connecter ce kit à une minuterie d'irrigation ?

Oui, le système peut être commandé via une minuterie d'irrigation ou un ordinateur. Veillez à fermer le robinet avant de modifier les réglages.

Que faire si les goutteurs se bouchent ?

Nettoyez le filtre intégré dans le raccord robinet et vérifiez que le tuyau n'est pas obstrué. Utilisez de l'eau claire et démontez les goutteurs si nécessaire.

Comment entretenir le système d'arrosage ?

Nettoyez le produit avec un chiffon non pelucheux légèrement humide. Ne pas utiliser de produits agressifs. Vérifiez régulièrement l'état des pièces.

MODE D'EMPLOI Z31967 FLORABEST

Set d'arrosage goutte à goutte

Instructions de montage et consignes de sécurité

SE

FR/BE Instructions de montage et consignes de sécurité Page 11

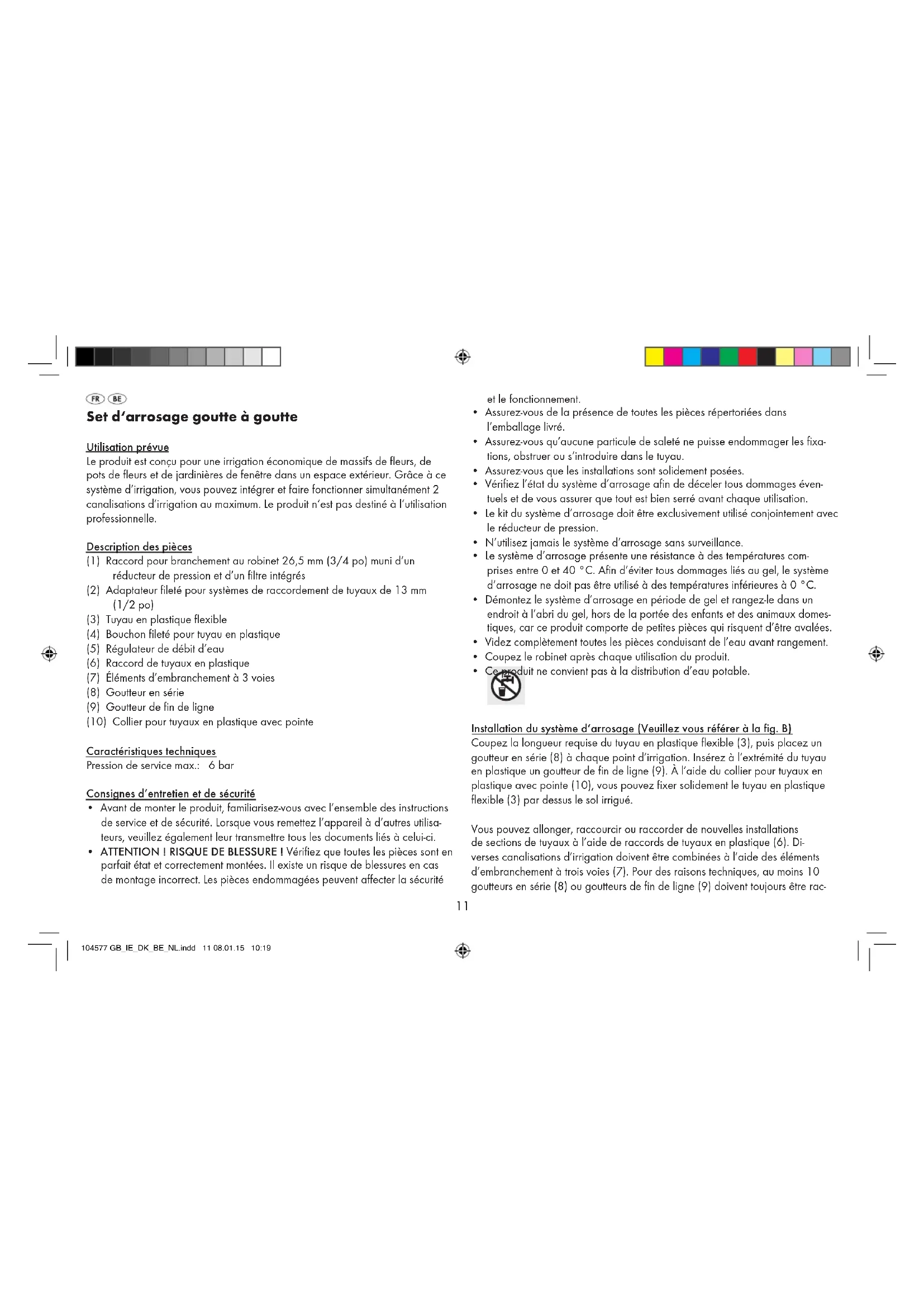

Set d'arrosage goutte à goutte

Utilisation prévue

Le produit est concu pour une irrigation economique de massifs de fleurs, de pots de fleurs et de jardinières de fenêtre dans un espace extérieur. Grac à ce système d'irrigation, vous pouze intégrer et faire fonctionner simultanément 2 canalisations d'irrigation au maximum. Le produit n'est pas destiné à l'utilisation professionnelle.

Description des pieces

(1) Raccord pour branchement au robinet 26,5 mm (3/4 po) muni d'un réducteur de pression et d'un filtre intégrés
(2) Adaptateur filete pour systèmes de raccordement de tuyaux de 13 mm (1/2 po)
(3) Tuyau en plastique flexible
(4) Bouchon filete pour tuyau en plastique
(5) Regulateur de débit d'eau
(6) Raccord de tuyaux en plastique
(7) Éléments d'embranchement à 3 voies
(8) Goutteur en série
(9) Gouteur de fin de ligne
(10) Collier pour tuyaux en plastique avec pointe

\section*{Caracteristiques techniques}

Pression de service max.: 6 bar

Consignes d'entretien et de sécurité

• Avant de monter le produit, familiarisez-vous avec l'ensemble des instructions de service et de sécurité. Lorsque vous remettez l'apparéil à d'autres utilisateurs, veillez également leur transmettre tous les documents liés à celui-ci.
• ATTENTION! RISQUE DE BLESSURE! Verifiez que toutes les pièces sont en parfait état et correctement montées. Il existe un risque de blessures en cas de montage incorrect. Les pièces endommagées peuvent affecter la sécurité

et le fonctionnement.

Assurez-vous de la présence de toutes les pieces repertoriées dans l'emballage livré.
Assurez-vous qu'aucune particule de saleté ne puisse endommager les fixations, obstruer ou s'introduire dans le tuyau.
Assurez-vous que les installations sont solidement posées.
- Vérifiez l'etat du système d'arrosage afin de déceler tous dommages évientuels et de vous assurer que tout est bien séré avant chaque utilisation.
Le kit du système d'arrosage doit etre exclusivement utilise conjoitement avec le reducteur de pression.
N't utilisez jamais le système d'arrosage sans surveillance.
Le systeme d'arrosage presente une résistance a des températures comprises entre 0 et 40^ .Afin d'eviter tous dommages lieu au gel,le systeme d'arrosage ne doit pas etre utilise a des temperatures inferieures a 0^
- Demontez le système d'arrosage en période de gel et rangez-le dans un endroit à l'abri du gel, hors de la portée des enfants et des animaux domestiques, car ce produit compte de petites pieces qui risquent d'être avalées.
Videz complètement toutes les pièces conduisant de l'eau avant rangement.
- Coupe le robinet après chaque utilisation du produit.
- Ce produit ne convient pas à la distribution d'eau potable.

Installation du système d'arrosage (Veuillez vous reférer à la fig. B)

Coupez la longueur requise du tuyau en plastique flexible (3), puis placez un goutteur en série (8) à chaque point d'irrigation. Insérez à l'extrémité du tuyau en plastique un goutteur de fin de ligne (9). À l'aide du collier pour tuyaux en plastique avec pointe (10), vous pouvez fixer solidement le tuyau en plastique flexible (3) par dessus le sol irrigué.

Voupe allonger, raccourc ou raccorder de nouvelles installations de sections de tuyaux à l'aide de raccords de tuyaux en plastique (6). Diverses canalisations d'irrigation doivent être combinées à l'aide des éléments d'embranchement à trois voies (7). Pour des raisons techniques, au moins 10 goutteurs en série (8) ou goutteurs de fin de ligne (9) doivent toujours être rac

cordés. Vous pouvez régler le débit d'eau dans chaque canalisation d'irrigation à l'aide des réguleurs de débit d'eau (5). Impossible d'arrêter complètement le débit d'eau à l'aide des réguleurs de débit d'eau (5).

Installation de l'alimentation en eau (Vevillez vous reférer à la fig. B)

Vissez le raccord pour branchement au robinet (1) avec le réducteur de pression et le filtre sur le robinet de 26,5 mm (3/4 po) avec filetage extérieur. Le kit du système d'arrosage doit être exclusivement utilisé conjointement avec le réducteur de pression. Faites passer le tuyau en plastique flexible (3) d'abord à travers le bouchon filtré pour tuyau en plastique (4), puis à travers le canal situé sur la face inférieure du raccord pour branchement au robinet (1) jusqu'à fond.

Le raccord pour branchement au robinet (1) peut également être raccordé à un système enchachieable ordinaire de 13mm (1/2 po) pour tuyaux flexibles de jardin à l'aide de l'adaptateur fileté (2).

Utilisation (Veuillez vous reférer à la fig. B)

Ouvrez tous les régulateurs de début d'eau (5). Ensuite, ouvrez le robinet, puis patientez jusqu'à ce que l'eau se repande dans les canalisations d'irrigation. Réglez à présent la quantité d'eau à l'aide des régulateurs de début d'eau (5). Le système d'irrigation peut également être commandé via une minuterie d'irrigation ou ordinateur. Veillez à fermer le robinet avant de modifier les réglages du système d'irrigation.

Nettoyage et entretien

Nettoyez le produit à l'aide d'un chiffon non pelucheux légerement humide.

Traitement des déchets

L'emballage et son matériel sont exclusivement composés de matières écologiques. Les materiaux peuvent être recyclés dans les points de collecte locaux.

Les possibités de recyclage des produits usés sont à demander auprès de votre municipalité.
