Z31967 - Trädgårdsbevattning FLORABEST - Gratis bruksanvisning och manual

Produkttyp	Droppbevattningsset
Märke	Florabest
Modell	Z31967
Avsedd användning	Ekonomisk bevattning av rabatter, blomkrukor och fönsterlådor utomhus
Max. arbetstryck	6 bar
Krananslutning	26,5 mm (3/4 tum) med tryckreducerare och integrerat filter
Slangadapter	13 mm (1/2 tum) för slangsystem
Slanglängd	15 m (standarduppskattning)
Antal droppare	Minst 10 (serie- och änddroppare)
Flödesregulatorer	2 inbyggda regulatorer (en per ledning)
Maximalt antal ledningar	2
Användningstemperaturområde	0 till 40 °C
Frostbeständighet	Nej (demontera och förvara frostfritt på vintern)
Underhåll	Rengör med en lätt fuktad luddfri trasa
Ingående delar	Krananslutning, adapter, slang, plugg, regulatorer, kopplingar, 3-vägsgrenrör, droppare, klämmor med spets
Material	Plast, mässing (för anslutning)
Satsens mått (ca)	30 x 20 x 10 cm
Vikt (ca)	0,5 kg
Garanti	Se manualen eller återförsäljaren

Vanliga frågor - Z31967 FLORABEST

Vilket är det maximala antalet bevattningsledningar jag kan använda med denna sats?

Du kan ansluta och använda samtidigt max 2 bevattningsledningar.

Kan jag använda detta bevattningssystem för dricksvatten?

Nej, denna produkt är inte lämplig för dricksvatten. Den är endast avsedd för trädgårdsbevattning.

Hur skyddar jag systemet mot frost?

Vid frost, demontera hela bevattningssystemet och förvara det frostfritt. Töm allt vatten från delarna före förvaring.

Vilket maximalt vattentryck kan jag använda?

Maximalt arbetstryck är 6 bar. Använd alltid medföljande tryckreducerare för att undvika skador på systemet.

Hur många droppare måste jag installera som minimum?

Av tekniska skäl måste minst 10 serie- eller änddroppare vara anslutna till hela systemet.

Kan jag stoppa vattenflödet helt med flödesregulatorerna?

Nej, flödesregulatorerna gör det möjligt att justera flödet men kan inte stoppa det helt. Stäng av kranen för att stänga av vattnet.

Hur installerar jag krananslutningen?

Skruva krananslutningen (1) på en kran med 26,5 mm (3/4 tum) utvändig gänga. För plastslangen genom pluggen och kanalen ända in.

Kan jag ansluta denna sats till en bevattningstimer?

Ja, systemet kan styras via en bevattningstimer eller dator. Stäng av kranen innan du ändrar inställningar.

Vad gör jag om dropparna blir igensatta?

Rengör det inbyggda filtret i krananslutningen och kontrollera att slangen inte är blockerad. Använd rent vatten och demontera dropparna vid behov.

Hur underhåller jag bevattningssystemet?

Rengör produkten med en lätt fuktad luddfri trasa. Använd inte starka rengöringsmedel. Kontrollera delarnas skick regelbundet.

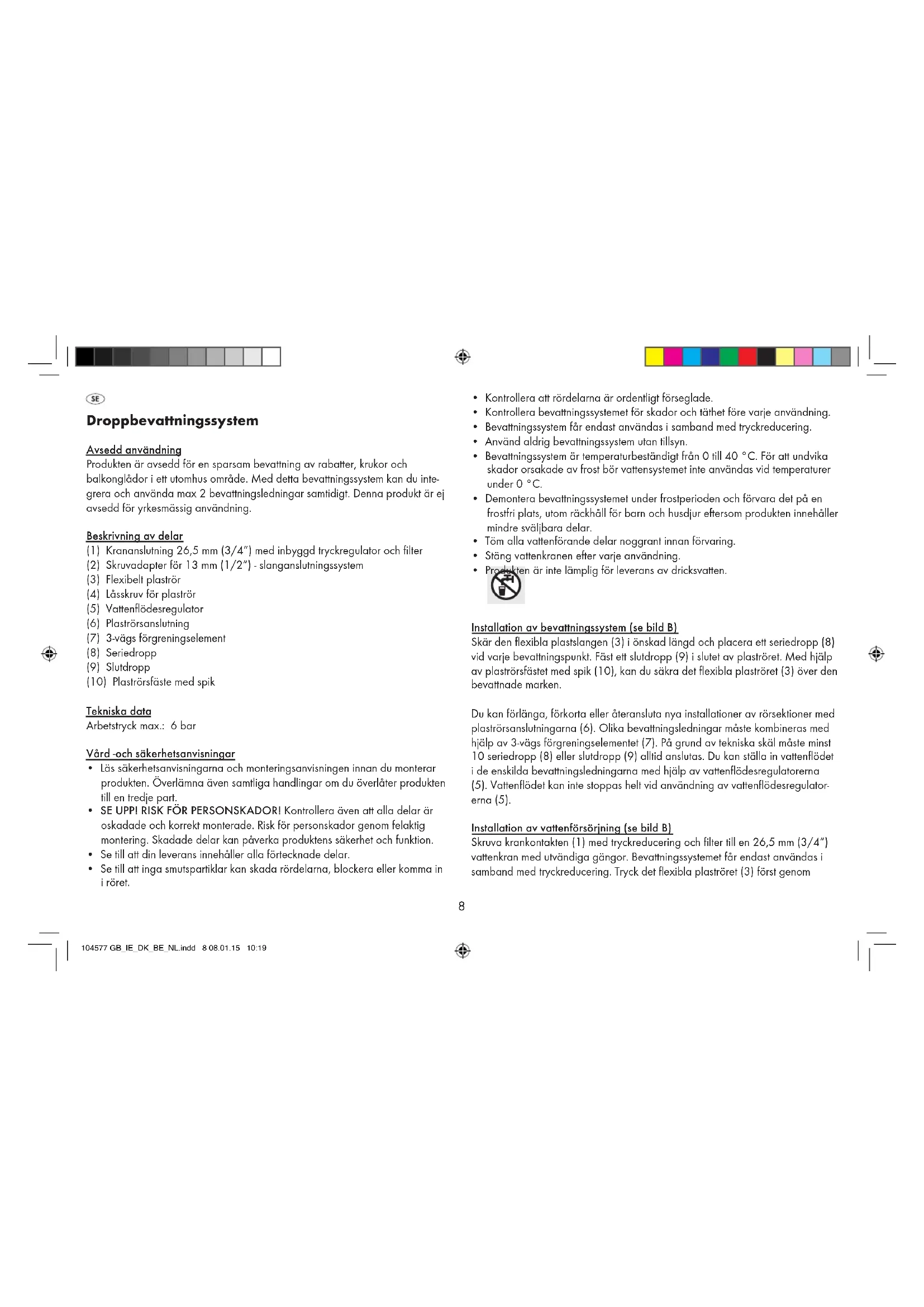

BRUKSANVISNING Z31967 FLORABEST

Droppbevattningssystem

Monterings- och sakerhetsanvisningar

NL BE

Bewateringsset

SE Monterings- och sakerhetsanvisningar Sidan 8

Droppbevattningsystem

Avsedd användning

Produkten ar avsedd for en sparsam bevattning av rabatter, krukor och balkonglador i ett omthus omrade. Med detta bevattningsystem kan du integrera och anvanda max 2 bevattningsledninger samtidigt. Denna produkt ar ej avsedd for ykesmaggisng anvandning.

Beskrivning av delar

(1) Kranansluting 26,5 mm (3 / 4 ) med inbyggd tryckregulator och filter
(2) Skrivadapter for 13mm(1 / 2^irc) -slangansluttingssystem
(3) Flexibelt plastron
(4) Lasskruv for plastror
(5)Vattenflodesregulator
(6) Plaströrsanslutning
(7) 3-vags forgreningselument
(8) Seriedropp
(9) Slutdropp
(10) Plastrórsfaste med spik

Tekniska data

Arbetstryck max.: 6 bar

Vard-och sakerhetsanvisiningar

• Läs sakerhetsanvisingarna och monteringsanvisingen innan du monterarprodukten. Überlamna även samliga handlingar om du overlaterprodukten till en tredje part.
• SE UPPI RISK FÜR PERSONSKADORI Kontrollera även att alla delar ar oskadade och korrekt monterade. Risk for personskador genom felaktig montering. Skadade delar kan paverkaprodukten sakerhet och Funktion.
• Se till att din leverans innehaller alla fortechnade delar.

• Se till att inga smutpartiklar kan skada rordelarna, blockera eller komma in i roret.

• Kontrolera att rödelarna ar ordentligt förseglade.

• Kontrollera bevattningssystemet for skador och täthet fore varje användning.
• Bevattningssystem fär endast användas i samband med tryckreducing.
• Anvand aldrig bevattningssystemutan tillsyn.
• Bevattningsystem ar temperaturbeständigt frän 0 till 40^ircC . För att undvika skador orsakade av frost bör vattensystemet inte användas vid temperaturer under 0^ircC .
• Demontera bevattningssystemet under frostperioden och forvara det pa en frostfri plats, utom rackhall for barn och husdjur aftersomprodukten innehaller mindre svaljbara delar.
• Tom alla vattenforande delar noggrant innan forvaring.
• Stang vattenkranen after varje användning.
• Produktien ar inte lamplig for leverans av dricksvatten.

Installation av bevattningssystem (se bild B)

Skär den flexibla plastslangen (3) i önskad langd och placera ett seriedropp (8) vid varje bevattningspunkt. Fäst ett slutdropp (9) i slutet av plaströret. Med hjälp av plastörstätdet med spik (10), kan du sakra det flexibla plaströret (3) over den bevattnade marken.

Du kan förlänga, förkorta alleransluta nya installationer av rörsektioner med plaströrsanslutningarna (6). Olika bevattningsledningar mäste kombineras med hjälp av 3-vöggs forgrenningselementet (7). På grund av tekniiska skäl mäste minst 10 seriedropp (8) aller slutdropp (9) alltid anslutas. Du kan ställa in vattenflodet i de enskilda bevattningsledningarna med hjälp av vattenflödesregulatorerna (5). Vattenflodet kan inte stoppas helt vid användning av vattenflödesregulatorerna (5).

Installation av vattenforsörjning (se bild B)

Skruva krankontaken (1) med tryckreducing och filter till en 26,5 mm (3 / 4 ) vattenkran med utvändiga gängor. Bevattningssystemet fär endast anvandas i samband med tryckreducing. Tryck det flexibla plastroret (3) Först genom

skrivlocker for plastroret (4) och därefter genom kanalen på undersidan av krananslutningen (1) hela vagen till slutet.

Krananslutingen (1) kan ocksa anslutas till ett vanligt 13mm (1 / 2 ) plug-in system for tradgardsslangar med hjalp av skruvadaptern (2).

Drift (se bild B)

Oppna upp alla vattenflodesregulatorer (5). Sla sedan pa vattenkranen och vanta tills vattnet har spridit sig in i bevattningsledningarna. Justera nu mangden vatten med hjalp av vatten flodesregulatorerna (5). Bevattningsystemet kan även styras via en bevattningstimer erler dator. Se till att du stanger av vattenkanen innan du andrar installningarna pa bevattningsystem.

Rengöring och skötsel

Rengorprodukten med en latt fuktad,luddfri trasa.

Avfallshantering

Forpackningen bestar av miljovänligt material som kan avfallshanteras vid lokala atervinningsstallen.

Kontakta miljokontoret på din ort För vidare information om avfallshantering av forbrukad produkt.
