Type de produit	Tuyau d'arrosage avec support mural et buse de pulvérisation
Marque	Florabest
Modèle	IAN 273421
Longueur du tuyau	10 m
Diamètre intérieur	9 mm
Diamètre extérieur	13,5 mm
Pression de service max.	6 bar
Pression de rupture	18 bar
Raccord	3/8" avec adaptateurs 1/2" et 3/4"
Matériau du tuyau	3 couches avec canevas tissé
Poids total	Environ 1,585 kg (tuyau 1 kg, support 0,4 kg, buse 0,185 kg)
Dimensions du support	19,5 × 23,5 × 13,5 cm (L × H × P)
Dimensions de la buse	21 × 11,5 × 6,3 cm
Nombre de réglages de jet	10
Débit réglable en continu	Oui
Aquastop	Oui (sur raccord)
Alimentation	Manuelle
Utilisation	Arrosage de jardin, usage privé
Entretien	Nettoyer avec un chiffon légèrement humide
Sécurité	Ne pas utiliser pour eau potable, ne pas diriger le jet vers personnes/animaux/équipements électriques
Contenu de la livraison	1 buse, 2 raccords, adaptateur, 2 vis, 2 chevilles, 1 tuyau, 1 support, notice

FOIRE AUX QUESTIONS - IAN 273421 FLORABEST

Comment installer le support mural ?

Pour installer le support, percez un trou de 6 mm dans le mur (brique, béton ou bois) à l'aide d'une perceuse. Insérez les chevilles fournies, puis vissez le support avec les vis fournies. Assurez-vous que le support n'est pas installé plus haut que le robinet pour éviter un reflux d'eau.

Puis-je boire l'eau qui passe par ce tuyau ?

Non, le tuyau est conçu pour l'eau domestique uniquement. Ne buvez jamais l'eau ayant circulé dans le tuyau. Il existe un risque de blessure.

Quelle est la pression maximale supportée par le tuyau ?

La pression de service maximale est de 6 bar, et la pression de rupture est de 18 bar. Ne dépassez pas ces limites pour éviter d'endommager le tuyau.

Comment régler le jet de la buse ?

La buse de pulvérisation offre 10 réglages de jet différents. Tournez la molette de réglage (1b) sur la position 'I' pour sélectionner ou modifier le type de jet. Le débit peut être réglé en continu en faisant glisser le commutateur à bascule (1a) vers l'arrière pour ouvrir et vers l'avant pour fermer.

Le tuyau résiste-t-il au gel ?

Non, n'exposez pas le tuyau au gel car cela risquerait de l'endommager. Rangez-le à l'intérieur pendant l'hiver.

Que faire si le tuyau fuit au niveau du raccord ?

Vérifiez que le raccord est bien serré et qu'aucune particule de saleté n'obstrue le joint. Nettoyez le raccord régulièrement pour assurer l'étanchéité. Si la fuite persiste, le joint torique peut être usé.

Quels sont les diamètres de raccord disponibles ?

Le kit comprend un raccord de robinet de 3/4" avec un adaptateur 1/2", ainsi que des raccords de tuyau de 3/8" avec et sans Aquastop. Assurez-vous d'utiliser le bon adaptateur pour votre robinet.

Puis-je utiliser ce tuyau avec un robinet standard ?

Oui, grâce aux adaptateurs fournis (3/4" et 1/2"), le tuyau peut être raccordé à la plupart des robinets de jardin standard.

Comment nettoyer et entretenir le tuyau ?

Utilisez un chiffon anti-effilochant légèrement humide pour nettoyer le tuyau et la buse. Nettoyez régulièrement les raccords pour éviter les obstructions. Ne laissez pas l'eau stagner dans le tuyau après utilisation.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange telles que la buse, les raccords ou le support sont disponibles auprès du fabricant Florabest ou dans les magasins spécialisés. Consultez la notice pour les références exactes.

MODE D'EMPLOI IAN 273421 FLORABEST

Instructions de montage et consignes de sécurité

GB

GARDEn HoSE SEt

Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

IT CH

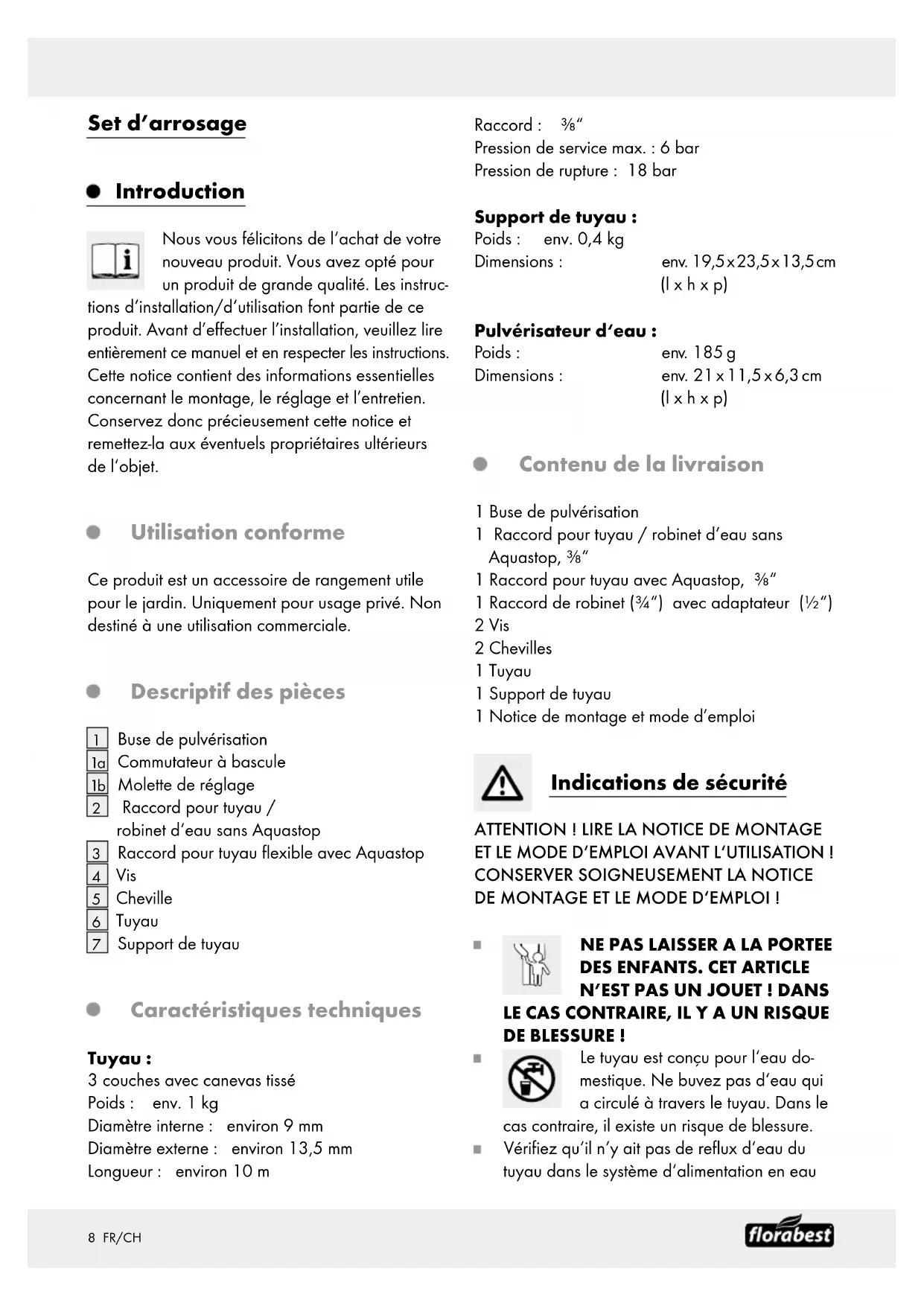

FR / CH Instructions de montage et consignes de sécurité Page 8

Nous vous félicitons de l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Les instructions d'installation/d'utilisation font partie de ce produit. Avant d'effectuer l'installation, veuillez lire entièrement ce manuel et en respecter les instructions. Cette notice contient des informations essentielles concernant le montage, le réglage et l'entretien. Conservez donc précieusement cette notice et remettez-la aux éventuels propriétaires ultérieurs de l'objet.

Utilisation conforme

Ce produit est un accessoire de rangement utile pour le jardin. Uniquement pour usage privé. Non destiné à une utilisation commerciale.

• Descriptif des pièces

1 Buse de pulvérisation
1a Commutateur à bascule
1b Molette de réglage
2 Raccord pour tuyau /
robinet d'eau sans Aquastop
3 Raccord pour tuyau flexible avec Aquastop
4 Vis
5 Cheville
6 Tuyau
7 Support de tuyau

Caractéristiques techniques

Tuyau :

3 couches avec canevas tissé

Poids : env. 1 kg

Diamètre interne : environ 9 mm

Diamètre externe : environ 13,5 mm

Longueur : environ 10 m

Raccord: 38 "

Pression de service max. : 6 bar

Pression de rupture : 18 bar

Support de tuyau :

Poids : env. 0,4 kg

Dimensions : env. 19,5×23,5×13,5cm (l × h × p)

Pulvérisateur d'eau :

Poids : env. 185 g

Dimensions : env. 21 x 11,5 x 6,3 cm

$$ (l \times h \times p) $$

- Contenu de la livraison

1 Buse de pulvérisation
1 Raccord pour tuyau / robinet d'eau sans Aquastop, 3/8"
1 Raccord pour tuyau avec Aquastop, 3/8"
1 Raccord de robinet (3/4") avec adaptateur (1/2")
2 Vis
2 Chevilles
1 Tuyau
1 Support de tuyau
1 Notice de montage et mode d'emploi

Indications de sécurité

ATTENTION ! LIRE LA NOTICE DE MONTAGE ET LE MODE D'EMPLOI AVANT L'UTILISATION ! CONSERVER SOIGNEUSEMENT LA NOTICE DE MONTAGE ET LE MODE D'EMPLOI !

NE PAS LAISSER A LA PORTEE DES ENFANTS. CET ARTICLE N'EST PAS UN JOUET ! DANS

LE CAS CONTRAIRE, IL Y A UN RISQUE DE BLESSURE !

Le tuyau est conçu pour l'eau domestique. Ne buvez pas d'eau qui a circulé à travers le tuyau. Dans le

cas contraire, il existe un risque de blessure.

Vérifiez qu'il n'y ait pas de reflux d'eau du tuyau dans le système d'alimentation en eau

propre. Retirez le tuyau du robinet après utilisation et montez un clapet antiretour ou un interrupteur de conduit entre le robinet et le tuyau.

• Ne laissez jamais le tuyau sans surveillance, même en cas d'interruption de l'écoulement d'eau. Dans le cas contraire, il existe un risque de blessure et risque d'endommagement.
  N'exposez pas le tuyau au gel. Dans le cas contraire, risque d'endommagement.
  Vérifiez qu'aucune particule de saleté n'obts-rue les raccord de tuyauterie ou ne pénètre à l'intérieur du tuyau. Autrement, la robinetterie peut être endommagé.
  N'orientez jamais le jet d'eau vers des équipements électriques.
  N'orientez jamais le jet d'eau vers des personnes ou des animaux.

- Montage

Il vous faut :

Tournevis cruciforme (PH2)

Perceuse, forets ø 6 mm

Important ! Consultez obligatoirement le mode d'emploi de votre perceuse.

Lorsque vous percez, veillez à ne pas endommager de câble électrique, de conduite de gaz ou d'eau.

Mise en place du support de tuyau

Pour la mise en place du support de tuyau 7, procédez comme le montre l'illustration A.
Utiliser les vis 4 et chevilles 5 ci-jointes. Celles-ci sont uniquement conçues pour un montage sur des murs en brique, en béton ou des cloisons en bois. Si vous désirez effectuer le montage sur d'autres matériaux, veuillez utiliser les vis et chevilles adéquates. Renseignez-vous dans le commerce pour trouver les chevilles et vis adaptées en fonction du mur.

Remarque: Pour éviter un reflux de l'eau, n'installez pas le support de tuyau 7 à une

hauteur supérieure à celle du robinet d'eau et intercaler un clapet antiretour ou un robinet d'arrêt entre le robinet et le tuyau 6.

- Usage

Effectuer le raccordement
Pour le raccorder le tuyau 6, procéder comme le montre l'illustration B.
Utilisation de la buse de pulvérisation

Remarque : la buse de pulvérisation 1 permet dix réglage du jet différents. Le débit peut être réglé en continu.

□ Insérez la buse de pulvérisation 1 dans le raccord pour tuyau avec Aquastop 3 (voir ill. C).
Faites glisser le commutateur à bascule 1a vers l'arrière, pour mettre en marche et régler la sortie d'eau en continu (voir ill. D).
Tournez la molette de réglage 1b en position „I“, pour sélectionner le réglage du jet ou pour le modifier (voir ill. D).
Faites glisser le commutateur à bascule 1a vers l'avant, pour arrêter la sortie d'eau (voir ill. D).

Remarque: Lorsque vous retirez la buse de pulvérisation 1 à robinet ouvert, le raccord de tuyau interrompt l'écoulement de l'eau avec l'Aquastop 3. Untilisez cette manière d'interrompre l'écoulement de l'eau uniquement si vous souhaitez brancher un autre élément au tuyau, par exemple un arroseur.

ATTENTION ! Ayez recours à ces possibilités d'interruption de l'écoulement de l'eau décrites dans ce chapitre uniquement dans le cas d'interruptions intermédiaires ! Si vous souhaitez arrêter l'eau pour une période prolongée, fermez le robinet d'eau.

- Nettoyage et entretien

Utiliser un chiffon anti effilochant légèrement humide pour le nettoyage et l'entretien.
Nettoyez le raccord de l'appareil de manière régulière pour garantir l'étanchéité du raccordement au tuyau.

● Service après-vente

Éliminer le produit conformément aux aux dispositions émises par les autorités locales.
