HW120B14979S - Machine à laver HAIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à laver
Marque	Haier
Modèle	HW120B14979S
Dimensions (L x H x P)	60 x 85 x 60 cm
Poids net	73 kg
Alimentation	220-240 V, 50 Hz, 10 A
Capacité de lavage	8 kg
Vitesse d'essorage maximale	1200 tr/min
Programmes de lavage	Coton, Synthétiques, Délicats, Laine, Rapide, Rinçage, Essorage
Fonctions principales	Départ différé, Arrêt cuve pleine, Sécurité enfants
Entretien et nettoyage	Nettoyer le filtre à peluches, le tiroir à lessive et le joint de porte
Sécurité	Verrouillage de la porte, Protection anti-débordement
Pièces détachées et réparabilité	Hublot, charnière, verrou de porte, joint de porte, tiroir à lessive, manuel de réparation disponible
Classe énergétique	A+++
Niveau sonore (lavage/essorage)	52 dB / 73 dB

FOIRE AUX QUESTIONS - HW120B14979S HAIER

Comment nettoyer le filtre de la machine à laver Haier HW120B14979S ?

Pour nettoyer le filtre, ouvrez le volet en bas à droite de la machine, dévissez le bouchon du filtre avec une clé (si nécessaire) et retirez les peluches. Rincez à l'eau claire et remettez en place. Attention : videz l'eau résiduelle avant.

Que faire si la porte ne s'ouvre pas après un cycle ?

Attendez quelques minutes que la cuve vide et que la sécurité se déverrouille. Si la porte reste bloquée, utilisez la tirette d'urgence (souvent sous le panneau avant). Vérifiez aussi qu'il n'y a pas d'eau dans le tambour.

Comment retirer le tiroir à lessive ?

Tirez fermement le tiroir vers l'extérieur en le soulevant légèrement. Pour démonter la façade, appuyez sur les clips latéraux et tirez vers le haut. Nettoyez-le régulièrement.

Que signifie le code d'erreur E1 sur mon lave-linge ?

Le code E1 indique généralement un problème d'alimentation en eau. Vérifiez que le robinet d'arrivée est ouvert et que le tuyau n'est pas plié ou obstrué.

Comment remplacer le joint de porte ?

Retirez le collier extérieur et intérieur à l'aide d'un tournevis plat, puis détachez le joint. Installez le neuf en alignant les encoches et resserrez les colliers. Consultez le manuel de réparation pour plus de détails.

Puis-je utiliser du vinaigre pour détartrer ma machine ?

Oui, vous pouvez faire un cycle à 90°C avec du vinaigre blanc (500 ml) pour détartrer et désodoriser. Évitez l'eau de Javel qui abîme les joints.

Comment activer la sécurité enfants ?

Appuyez simultanément sur les touches Température et Essorage pendant 3 secondes. Un symbole de cadenas s'affiche. Les touches seront verrouillées.

Que faire si la machine ne vidange pas ?

Vérifiez le filtre de vidange (en bas à droite) et le tuyau de vidange. Nettoyez le filtre et assurez-vous que le tuyau n'est pas bouché. Si le problème persiste, contactez un professionnel.

Comment équilibrer les charges pour éviter les vibrations ?

Répartissez uniformément le linge dans le tambour. Évitez de laver de gros articles seuls (ex. couette). Utilisez un programme spécifique pour les charges volumineuses.

Où trouver les pièces détachées pour mon modèle ?

Vous pouvez commander les pièces (hublot, charnière, verrou, joint, tiroir) sur le site officiel Haier ou chez des revendeurs agréés. Utilisez la référence HW120B14979S.

MODE D'EMPLOI HW120B14979S HAIER

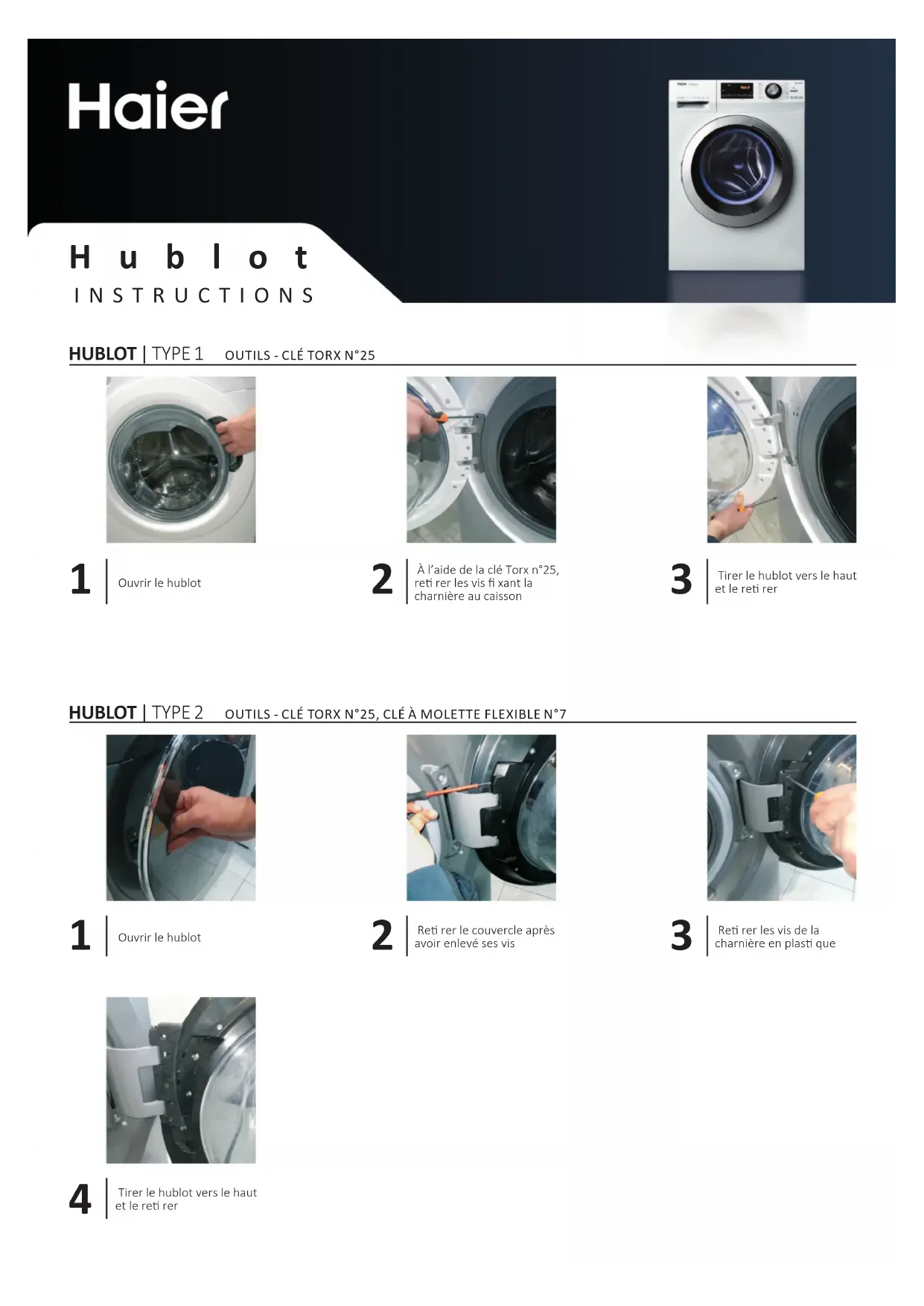

HUBLOT TYPE 1 OUTILS - CLE TORX N°25
1 Ouvrir le hublot

A laide de la cle Torx n°25, reti rer les vis fi xant la charniere au caisson

3 Tirer le hublot vers le haut et le retirer

HUBLOT | TYPE 2 OUTILS - CLE TORX N°25, CLEÀ MOLETTE FLEXIBLE N°7
1 Ouvrir le hublot

2 Retirerle couvercleapres avoirenlevesesvis

3 Reti rer les vis de la charniere en plasti que

4 Tirer le hublot vers le haut et le retirer

Haier

Charnière

INSTRUCTIONS

CHARNIÈRE | TYPE 1 OUTILS - CLE TORX N°25

1 Ouvrir le hublot

4 Reti rer toutes les vis du hublot

A laide de la cle a molett en 25, retirer les vis fi xant la charniere au caisson

5 | Séparer le cadre du contre-cadre

3 Tiner le hublot vers le haut et le reti rer

6 Replacer la charniere, en prerant garde a ne pas perdre les coussinets

CHARNIÈRE | TYPE 2 OUTILS - CLE TORX N°25, CLE À MOLETTE FLEXIBLE N°7

1 Ouvrir le hublot

4 Tiner le hublot vers le haut et le retirer

7 Une fois la sangle rette, detacher le rabat du joint pour pouvoir acceder à l'intérieur du produit

Retirer le couvercle après avoir enlevé ses vis

5 Retirer la tige

8 Retirer les vis externes de la charniere

3 Reti rer les vis de la charniere en plasti que

6 Retirrerla bride de la porte

9 Reti rer les vis a linterieur du caisson avec une cloa molett en 7. Reti rer la charniere

VERROU DE LA PORTE | TYPE 1 OUTILS-TOURNEVIS CRUCIFORME, PINCE, TOURNEVIS PLAT

1 Ouvrir le hublot

En uti lisant la cle Torx, reti rer les vis de fi xati on du verrou de la porte, et appuyer sur sa boucle.

2 Uti liser le tournevis plat comme levier, et reti rer le collier externe

5 Retir rer le verrou de la porte

3 Une fois le coullier retie, detacher le rabat du joint pour pouvoir acceder à l'intérieur du produit

6 Debrancher le cablage; en cas de « faston», faire att enti on à ne pas inverser le cablage

VERROU DE LA PORTE | TYPE 2 OUTILS - TOURNEVIS CRUCIFORME, PINCE, TOURNEVIS PLAT

1 Ouvrir le hublot

4 En uti lisant la cle Torx, reti rer les vis de fixati on du verrou de la porte.

7 Retirrerverroude la porte

2 Uti liser le tournevis plat comme levier, et reti rer le collier externe
5 Demonter le plan de travail et les garnitures

8 Retirerla proteci on anti fuite

3 Une fois le collier reti ré, détacher le rabat du joint pour pouvoir acceder à l'intérieur du produit
6 Retirerleti roir alessive etle panneau de commande

9 Remplacer le verrou de la porte en faisant att enti on a la liaison mecanique de l'ouverture d'urgence et aux connexions electriques

Joint deporte

INSTRUCTIONS

JOINT DE PORTE OUTILS - CLE TORX, PINCE, TOURNEVIS PLAT, DEUX CLÉ À MOLETTE N°7

1

Ouvrir le hublot

2

Uti liser le tournevis plat comme levier, et retirrer le collier externe

3

Une fois le collier reti ré, détacher le rabat du joint pour pouvoir acceder à l'intérieur du produit

4

A l'aide d'un tournevis, reti rer le collier du tube

5

Retr er le joint

6

Placer le nouveau joint, en faisant att enti on aux encoches de positi onnement

7

Insérer le collier de serrage sur le cote du tube

8

Serrer le collier de serrage au ras du tube en uti lisant l'outi Ilage

9

Fixer le joint sur le caisson. Fixer le collier de serrage externe et le serrer (si nécessaire avec une pince)

Haier

Tiroir à lessive

INSTRUCTIONS

TIROIR A LESSIVE

1

Ouvrir leti roir a lessive

2

Avec les deux mains, le ti rer fermement vers l'extérieur

3

Décrocher la façade du ti roir à lessive, en faisant att ent on à ne pas casser les crochets

PROZOR | TIP 1 ALATI-TORX KLJUc25

1 Otvorite prozor

2 S pomocu Torx kljuc a 25 ukonite vijke koji privcrscuju sarku na kuciiste
