MODE D'EMPLOI AR5EA30 ARDES

Place the fan on a at, dry and stable surface, and insert the plug of the fan in a socket. Select the desired speed by pressing the buttons on the control panel (4): - mod. AR5EA23 0 = o󰀨, 1 = minimum speed, 2 = maximum speed. - mod. AR5EA30, AR5EA30W, AR5EA40, AR5EA40W, AR5AM30, AR5AM40: 0 = o󰀨, 1 = minimum speed, 2 = medium speed, 3 = maximum speed. OSCILLATION: For the automatic oscillation from right to left press the knob (6) placed on top of the motor. To disable it, pull up the knob. VERTICAL SLOPE: You can vertically point the front of the fan choosing the desired angle. It is su󰀩cient to move the front of the fan up or down according to the desired slope. MAINTENANCE Before carrying out the regular cleaning operations turn o󰀨 the fan and unplug it. Ensure that the fan is switched o󰀨 from the supply mains before removing the guard. For external cleaning use a soft and dry cloth. DO NOT dip the device in water, or splash it with any other liquids. DO NOT use solvents or any other chemical products for cleaning it. Reinstall the guard after cleaning and before connecting the plug to the mains. When you do not use it, after cleaning it, store the fan in a dry place.15 USER INFORMATION “Implementation of Directive 2012/19/EU on Waste Electrical and Electronic Equipment (WEEE)”, pertaining to reduced use of hazardous substances in electrical and electronic equipment, as well as to waste disposal. The symbol of the crossed-out wheelie bin on the equipment or on its packaging indicates that the product must be disposed of separately from other waste at the end of its service life. The user must therefore take the dismissed equipment to suitable separate collection centres for electrical and electronic waste. For more details, please contact the appropriate local authority. Suitable segregated collection of the equipment for subsequent recycling, treatment or environmentally- friendly disposal helps prevent damage to the environment and to human health, and encourages the re-use and/or recycling of the materials that make up the equipment. Abusive disposal of the product by the user shall result in the application of administrative nes in accordance with the laws in force. USER INFORMATION PACKAGING In order to respect the environment, packaging material must be disposed of properly in accordance with separate collection. Check local regulations.16 GUARANTEE Terms and Conditions The guarantee is valid for 24 months. This guarantee applies only if it has been duly lled in and is submitted with the receipt showing the date of purchase. The guarantee covers the replacement or repair of parts making up the appliance which were faulty at source due to manufacturing faults. After the guarantee has expired, the appliance will be repaired against payment. The manufacturer declines any responsibility for damage to persons, animals or property due to misuse of the appliance and failure to observe the directions contained in the instructions. Limits All rights under this guarantee and any responsibility on our part will be voided if the appliance has been: - mishandled by unauthorized persons - improperly used, stored or transported. The guarantee does not cover damage to the outward appearance or any other that does not prevent regular operation. If any faults should be found despite the care taken in selecting the materials and in creating the product, or if any information or advice are required, please contact your local dealer.17 L’appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou sans expérience ou les connaissances nécessaires, à condition qu’elles soient sous surveillance ou après que ces dernières aient reçu des instructions sur l’utilisation en toute sécurité de l’appareil et qu’elles aient compris les risques inhérents à ce dernier. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien qui doit être e󰀨ectué par l’utilisateur ne doivent pas être e󰀨ectués par des enfants sans surveillance. Si le câble d’alimentation devait être endommagé, il faut le remplacer uniquement auprès des centres d’assistance autorisés par le constructeur, an de prévenir chaque risque. Assurez-vous que le ventilateur est débranché de la prise avant de retirer les grilles de protection. Ne pas brancher l’appareil et ne l’utiliser pas moins qu’il ne soit complètement assemblé (voir les instructions de montage). AVERTISSEMENTS FR18 ATTENTION : lire attentivement cette notice car elle contient d’importantes instructions pour la sécurité en matière d’installation, usage et entretien. Instructions importantes à conserver pour des références futures. Les enfants NE doivent PAS jouer avec l’appareil. Cet appareil devra être destiné uniquement à l’utilisation pour laquelle il a été conçu ; tout usage non conforme aux indications contenues dans cette notice est impropre et dangereux. Le fabricant décline toute responsabilité pour les dommages dérivant de l’utilisation impropre et/ ou déraisonnable. Cet appareil N’est PAS indiqué pour l’usage dans des lieux à atmosphère explosive (présence de substances inammables sous forme de gaz, vapeur, brouillard ou poussière, dans des conditions atmosphériques où, après l’allumage, la combustion se propage dans l‘air) Les éléments de l’emballage (sachets en plastique, polystyrène expansé, etc.) ne doivent pas être laissés à la portée des enfants ou de personnes incompétentes car ils représentent des sources de danger potentiel. L’installation/assemblage du dispositif devra être e󰀨ectué(e) selon les consignes du fabricant. Une mauvaise procédure peut provoquer des dommages aux personnes, animaux ou choses, pour lesquels le fabricant ne peut être retenu responsable. Positionner et utiliser l’appareil sur un plan d’appui horizontal et stable. Vérier, avant d’utiliser l’appareil, son état et celui du cordon d’alimentation. En cas de doutes, s’adresser au personnel qualié. S’assurer, avant d’alimenter l’appareil, que les données de la plaque (tension et fréquence) correspondent à celles du réseau de distribution électrique et que la prise est conforme à la che du câble de l’appareil. Vérier que l’installation électrique utilisée pour l’alimentation est dotée des protections conformes aux lois en vigueur. Il NE faut PAS alimenter l’appareil avec des prises doubles. Éviter, si possible, l’utilisation d’adaptateurs et/ou de rallonges ; si leur utilisation s’impose, utiliser exclusivement du matériel conforme aux normes de sécurité en vigueur et respectueux des paramètres électriques des adaptateurs en question. L’appareil ne doit pas être allumé avec des temporisateurs externes et/ ou d’autres dispositifs de contrôle à distance non expressément cités dans ce manuel. Il NE faut PAS utiliser ni conserver le dispositif à proximité des sources de chaleur localisées (radiateurs, poêles, etc.). Il NE faut PAS plonger l’appareil dans l’eau ou d’autres liquides ; s’il devait tomber accidentellement dans l’eau, il NE faut PAS le récupérer avant d’avoir débranché le cordon d’alimentation de la prise électrique. Pour utiliser l’appareil pour la première fois, s’assurer d’avoir enlevé19 toutes les étiquettes ou lm de protection qui en empêche le bon fonctionnement. Brancher et débrancher le cordon d’alimentation avec les mains sèches et en le tenant fermement. Contrôler, avant de brancher la che à la prise, que le bouton de marche de l’appareil est positionné sur « OFF » (éteint). Dérouler totalement le cordon d’alimentation pour éviter les surchau󰀨es, éviter de tirer dessus (il ne faut pas le tendre, l’agiter ni l’utiliser pour traîner l’appareil auquel il est branché). Éviter de positionner le cordon d’alimentation sur des surfaces abrasives ou tranchantes ou à des endroits où il peut facilement s’abîmer. Il NE faut PAS obstruer totalement ni partiellement les prises d’air ou y insérer des objets à l’intérieur. Il ne faut pas toucher l’appareil avec les parties du corps mouillées ou humides pendant le fonctionnement ; nous conseillons en tous les cas de mettre, entre soi-même et le plan d’appui, un élément isolant (par exemple en chaussant des chaussures avec la semelle en caoutchouc). Pendant l’utilisation l’appareil doit être tenu à distance de sécurité de tout objet et/ou substance inammable ou potentiellement explosive. En cas de fonctionnement anormal ou d’anomalies pendant le fonctionnement, éteindre immédiatement l’appareil, le débrancher de sa source d’alimentation, vérier les causes des anomalies, éventuellement avec l’aide d’un personnel qualié. Éviter dans tous les cas d’e󰀨ectuer des opérations non prévues dans ce manuel d’emploi (démontage et/ou modications). Débrancher l’appareil par le câble d’alimentation du dispositif durant les périodes d’inutilisation prolongée, avant de le ranger et d’e󰀨ectuer une quelconque opération de nettoyage ou d’entretien. Conserver et utiliser l’appareil exclusivement en milieux internes ou en tous les cas, protégés des agents atmosphériques comme la pluie, les rayons directs du soleil ou de la poussière. L’appareil n’est pas conçu pour l’utilisation et la conservation à l’extérieur. Le nettoyage et l’entretien du dispositif NE doivent PAS être e󰀨ectués par des enfants sans la surveillance d’un adulte. Avant de débrancher l’appareil, l’éteindre par la commande du panneau de contrôle. Si on décide de ne plus utiliser un appareil de ce type, il est recommandé d’exclure toutes les parties de l’appareil qui peuvent constituer une source de danger ou de les éliminer/recycler conformément aux normes en vigueur dans le pays d’utilisation. Il NE faut PAS alimenter le dispositif sans l’avoir d’abord correctement20 assemblé d’après les instructions de ce manuel. Positionner l’appareil à une distance adéquate des objets ou des murs autours pour que le fonctionnement ne puisse pas provoquer de dommages accidentels. Il NE faut PAS utiliser le dispositif à proximité de fourneaux à gaz ou de ammes nues en général. Il NE faut PAS utiliser le dispositif à proximité de rideaux ou tissus. Il NE faut PAS accrocher le climatiseur à un mur ou au plafond, la seule installation admise est celle expressément indiquée dans ce manuel. Il NE faut en aucun cas couvrir l’appareil durant le fonctionnement. Il NE faut PAS introduire d’objets ou des parties du corps dans la grille de protection des hélices. Il NE faut PAS laisser l’appareil trop longtemps sans surveillance pendant le fonctionnement. Il NE faut PAS rester trop longtemps exposé au ux d’air généré par le dispositif en marche, peut provoquer des dommages à la santé. Si le climatiseur doit être stocké pendant une longue période et non utilisé de façon régulière, remettre le climatiseur dans son emballage d’origine et le ranger dans un lieu sec et sans humidité. Pour l’utiliser la première fois après une longue période d’inutilisation, contrôler que le climatiseur est propre et que les aubes du moteur tournent (quand le dispositif est éteint) sans aucun frein.21 Déballez toutes les parties du ventilateur and enlevez tous les éléments de l’emballage.

1. Fixez la partie principale sur la base en utilisant

les 4 vis fournies (mod. AR5EA30, AR5EA30W, AR5EA40, AR5EA40W, AR5AM30, AR5AM40).

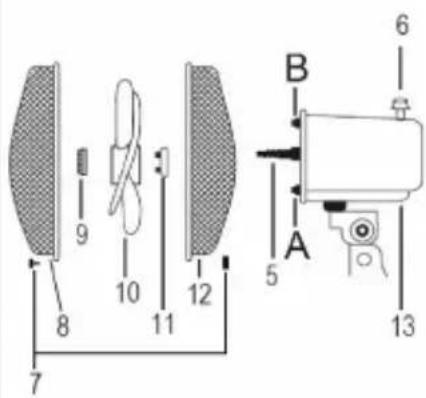

2. Dévissez de l’axe (5) l’anneau de verrouillage

de la grille arrière (11) en le tournant dans le sens contraire des aiguilles d’une montre.

3. Positionnez la grille arrière (12) sur l’axe (5).

La poignée doit se trouver sur le dessus et les ergots (A et B) doivent se positionner dans les trous verticaux de la grille arrière. Vissez l’anneau de verrouillage (11) en le tournant dans le sens des aiguilles d’une montre.

4. Insérez l’hélice (10) sur l’axe (5) et vissez l’anneau de verrouillage (9)

en le tournant dans le sens contraire des aiguilles d’une montre.

5. Ouvrez les clips de la grille avant (8) et placez la grille avant devant la

grille arrière en vous assurant que le trou pour l’écrou de fermeture (7) de la grille avant coïncide bien avec celui de la grille arrière. Fermez les clips et insérez l’écrou de sécurité (7). Serrez bien cet écrou pour xer ces 2 grilles ensemble.

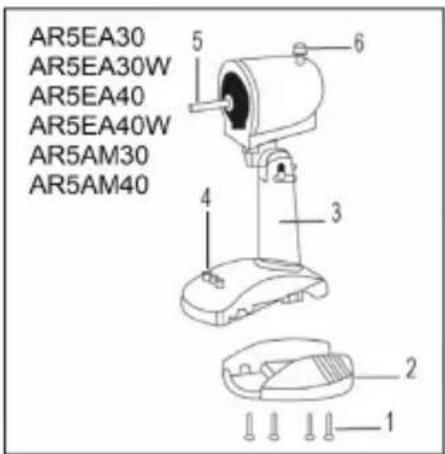

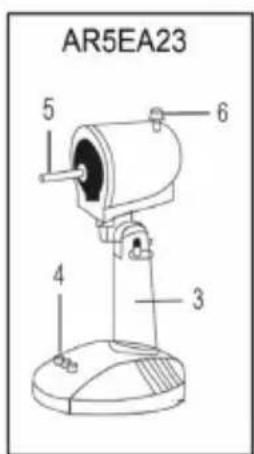

ASSEMBLAGE DU VENTILATEUR

1. Vis - 4 pièces pour la base.

4. Boutons de réglages.

9. Anneau de verrouillage pour l’hélice.

11. Anneau de verrouillage pour grille

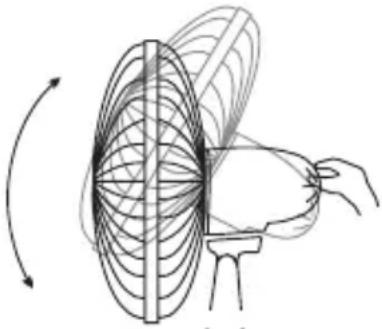

A-B: Ergots de positionnement pour la grille22 UTILISATION Placez le ventilateur sur une surface plane, sèche et stable. Branchez le ventilateur une prise. Sélectionnez la vitesse souhaitée en appuyant sur les boutons (4): - mod. AR5EA23 0 = appareil éteint, 1 = vitesse minimum, 2 = pleine vitesse. - mod. AR5EA30, AR5EA30W, AR5EA40, AR5EA40W, AR5AM30, AR5AM40: 0 = appareil éteint, 1 = vitesse minimum, 2 = vitesse moyenne, 3 = pleine vitesse. Pour faire osciller le ventilateur de gauche à droite, appuyez sur le bouton (6). Pour stopper l’oscillation, il faut remonter le bouton. Pour régler l’orientation verticale du ventilateur, il su󰀩t d’incliner le ventilateur vers le haut ou vers le bas jusqu’à obtention de l’orientation souhaitée. Pour arrêter le ventilateur, appuyez sur le bouton 0.

NETTOYAGE ET ENTRETIEN

Eteindre et débrancher l’appareil de la prise avant assemblage ou démontage. Nettoyez uniquement l’extérieur du ventilateur avec un chi󰀨on doux et sec. Ne pas plonger le ventilateur dans de l’eau ou tout autre liquide, protégez- le également des éventuelles éclaboussures d’eau. Ne pas utiliser de solvants ou tout autre produit chimique pour le nettoyage. Réinstallez la protection avant de brancher la prise. Après nettoyage, si vous n’utilisez pas le ventilateur, merci de le ranger dans un endroit sec.23
