MANUAL DE USUARIO AR5EA30 ARDES

“Umsetzung der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE)” zur Verringerung der Verwendung gefährlicher Sto󰀨e in Elektro- und Elektronikgeräten sowie zur Abfallentsorgung. Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder seiner Verpackung weist darauf hin, dass das Produkt am Ende seiner Lebensdauer getrennt von anderen Abfällen entsorgt werden muss. Der Benutzer muss daher die ausgemusterten Geräte zu geeigneten getrennten Sammelstellen für Elektro- und Elektronikabfälle bringen. Für weitere Einzelheiten wenden Sie sich bitte an die zuständige lokale Behörde. Eine geeignete getrennte Sammlung der Geräte für das spätere Recycling, die Verarbeitung oder die umweltfreundliche Entsorgung trägt dazu bei, Schäden an der Umwelt und der menschlichen Gesundheit zu vermeiden, und fördert die Wiederverwendung und/ oder das Recycling der Materialien, aus denen die Geräte bestehen. Eine widerrechtliche Entsorgung des Produkts durch den Benutzer hat die Anwendung von Verwaltungsstrafen gemäß den geltenden Gesetzen zur Folge. BENUTZERINFORMATIONEN VERPACKUNG Um die Umwelt zu schonen, muss das Verpackungsmaterial ordnungsgemäß in einer getrennten Sammlung entsorgt werden. Prüfen Sie die örtlichen Vorschriften.32 GARANTIESCHEIN Garantiebedingungen: Die Garantie dauert 24 Monate vom Einkaufsdatum. Dieser Garantieschein hat nur Gültigkeit, wenn er ordnungsgemäß ausgefüllt und zusammen mit dem Kassenzettel vorgelegt wird. Die Garantie umfaßt den Ersatz oder die Reparatur aller Komponenten des Gerätes im Falle von Herstellungsfehlern. Das Gerät wird ausschließlich nur von einem unserer autorisierten Kundendienststellen zurückgenommen. Außerdem garantieren wir für fachgerechte Dienstleistung (gegen Bezahlung) auch außerhalb der Garantiezeit. Die Herstellungsrma lehnt jede Verantwortung hinsichtlich Schäden an Personen, Tieren oder Gegenständen ab, die durch unsachgemäße Benutzung des Geräts oder Nichtbefolgen der beiliegenden Bedienungs- anleitung entstehen. Einschränkungen: Der Garantieanspruch bzw. unsere Verantwortlichkeit erlischt, wenn das Gerät: - von nicht autorisierten Personen demontiert wurde; - in unsachgemäßer oder unnormaler Weise zum Einsatz kam, aufbewahrt oder transportiert wurde. Weiterhin sind von der Garantie alle äußeren Abnutzungserscheinungen am Gerät, die die Funktion des Gerätes nicht beeinträchtigen, ausgeschlossen. Sollten, trotz der Sorgfalt bei der Auswahl der Materialien und trotz der Bemühungen bei der Realisierung des Produktes, das Sie erst gerade erworben haben, Defekte gefunden werden oder sollten Sie irgendwelche Informationen benötigen, so empfehlen wir Ihnen, sich an den für Ihr Gebiet zuständigen Fachhändler zu wenden.33 Este aparato puede ser utilizado por niños de 8 años en adelante y por personas con las capacidades físicas, sensoriales o mentales disminuidas o con falta de experiencia o conocimiento siempre y cuando se haya asegurado su adecuada vigilancia o hayan recibido instrucciones acerca del uso seguro del aparato y hayan comprendido los correspondientes peligros. Los niños no deben jugar con el aparato. Las operaciones de limpieza y mantenimiento no deben ser efectuadas por niños a menos que no tengan más de 8 años y estén vigilados. Si el cable de alimentación se dañara, debe ser sustituido solamente en los centros de asistencia autorizados por el fabricante, de modo de prevenir todo riesgo. Antes de quitar la pantalla protectora, asegùrese de que el ventilador esté desconnectado de la red de alimnetación. ADVERTENCIAS ES34 ATENCIÓN: leer atentamente el presente manual ya que contiene instrucciones importantes para la seguridad durante la instalación, uso y mantenimiento. Instrucciones importantes de conservar para futuras referencias. Los niños NO deben jugar con el dispositivo. Este aparato deberá estar destinado solo al uso para el cual ha sido expresamente creado; cualquier empleo no conforme con las indicaciones contenidas en el presente manual es de considerar inadecuado y peligroso. El fabricante no puede ser considerado responsable por eventuales daños derivados por un uso inadecuado e/o irracional. Este aparato NO es idóneo para empleo en ambientes con atmósferas explosivas (con presencia de sustancias inamables en forma de gas, vapor, neblina o polvo, en condiciones atmosféricas donde, después del encendido, la combustión se propaga en el aire). Los elementos del embalaje (bolsas de plástico, poliestireno expandido, etc.) no deben ser dejados al alcance de niños o personas con capacidades reducidas ya que representan potenciales fuentes de peligro. La/el instalación/ensamblaje del dispositivo deberá ser efectuada/o según las prescripciones del fabricante. Un procedimiento errado puede causar daños a personas, animales o cosas, de los cuales el fabricante no puede ser considerado responsable. Colocar y utilizar el aparato en un nivel de apoyo horizontal y estable. Antes de utilizar el aparato vericar visualmente la integridad del mismo y de su cable de alimentación. En caso de dudas dirigirse a personal cualicado. Antes de alimentar el aparato asegurarse de que sus datos de placa (tensión y frecuencia) correspondan con los de la red de distribución eléctrica y que la toma sea adecuada al terminal del cable del cual que está dotado el aparato. Vericar que la instalación eléctrica utilizada para la alimentación esté dotada de las protecciones adecuadas de acuerdo con las leyes vigentes. NO alimentar el aparato mediante tomas múltiples. Evitar si es posible el empleo de adaptadores y/o alargadores; en caso de que su empleo fuera necesario utilizar exclusivamente material conforme con las normas vigentes de seguridad y en el respeto de los No conectar el producto y no utilizar si no está completamente montado (ver instrucciones de montaje).35 parámetros eléctricos de los adaptadores en cuestión. El aparato no debe ser encendido mediante temporizadores externos y/u otros dispositivos de control remoto no expresamente previstos por el presente manual. NO utilizar ni conservar el dispositivo cerca de fuentes de calor localizadas (calentadores, estufas etc.). NO sumergir el aparato en agua u otros líquidos; en caso de caída accidentalmente en agua NO tratar de recuperarlo sino primero que nada desconectar inmediatamente el cable de alimentación de la toma eléctrica. Utilizando el aparato por primera vez, asegurarse de haber quitado la etiqueta o la hoja de protección que impida el correcto funcionamiento. Conectar y desconectar el cable de alimentación con las manos secas y cogiéndolo rmemente. Antes de conectar el enchufe en la toma de corriente asegurarse de que el botón de encendido del aparato esté en posición “OFF” (apagado). Desenrollar siempre totalmente el cable de alimentación con el n de evitar recalentamientos, evitar en todo caso tenderlo (no halarlo, tironearlo, ni utilizarlo para arrastrar el dispositivo donde está conectado). Evitar colocar el cable de alimentación en supercies abrasivas o cortantes o de cualquier modo donde pueda dañarse fácilmente. NO obstruir ni total ni parcialmente las tomas de aire ni introducir objetos en el interior. Durante el funcionamiento no tocar el dispositivo con partes del cuerpo mojadas o húmedas, en todo caso se recomienda colocar entre usted y el nivel de apoyo un elemento aislante (por ejemplo utilizando calzado con suela en goma). Durante el uso el aparato debe ser tenido a distancia de seguridad de cualquier objeto y/o sustancia inamable o potencialmente explosiva. En caso de funcionamiento anómalo o de anomalías durante el funcionamiento apagar inmediatamente el aparato, desconectarlo de la alimentación, vericar las causas de las anomalías detectadas eventualmente con la ayuda de personal cualicado. Evitar en todo caso efectuar operaciones no previstas por el presente manual de uso (como desmontarlo y/o modicarlo). Recordar siempre desconectar el cable de alimentación del dispositivo por periodos de inutilización prolongados, antes de volver a colocarlo y antes de efectuar cualquier operación de limpieza o mantenimiento. Conservar y utilizar el aparato exclusivamente en ambientes internos o en todo caso protegido de agentes atmosféricos como lluvia, rayos directos del sol o polvo. El aparato no está diseñado para el uso o la conservación en exteriores. La limpieza y el mantenimiento del dispositivo NO debe ser efectuado por niños sin la supervisión de un adulto. Antes de desconectar al aparto apagarlo mediante el respectivo mando36 en el panel de control. En caso de que se decida no utilizar más un aparato de este tipo, se recomienda hacer inocuas las partes del aparato que pueden constituir un peligro para las personas o eliminarlas de acuerdo con las normativas vigentes al respecto. NO alimentar el dispositivo sin primero haberlo ensamblado correctamente siguiendo las instrucciones del presente manual. Colocar el aparato a una distancia adecuada de objetos o paredes circundantes de modo tal que su funcionamiento no pueda ser causa de daños accidentales. NO utilizar el dispositivo cerca de hornillas de gas o llamas libres en general. NO utilizar el dispositivo cerca de cortinas o tejidos libres. NO colgar el ventilador a una pared o en el techo salvo que tal modalidad de instalación no esté expresamente prevista y explicada en el presente manual. NO cubrir de ningún modo el dispositivo durante el funcionamiento. NO introducir objetos o partes del cuerpo en la rejilla de protección del aspa. NO dejar el aparato sin vigilancia por largos periodos durante el funcionamiento. NO permanecer expuestos por largos periodos al ujo de aire generado por el dispositivo en funcionamiento, puede provocar daños a la salud. Si el ventilador debe ser almacenado por largo tiempo y no usado regularmente, volver a colocar el ventilador en su embalaje original y ponerlo en un lugar seco. Cuando se usa por primera vez después de un largo periodo de inutilización, controlar que el ventilador esté limpio y que las palas del motor giren libremente (con el dispositivo no alimentado) sin ningún freno.37

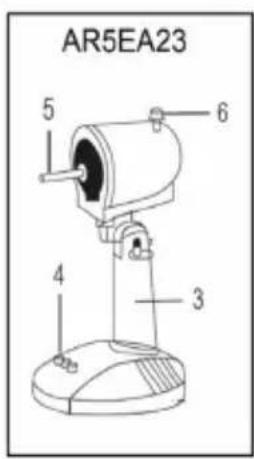

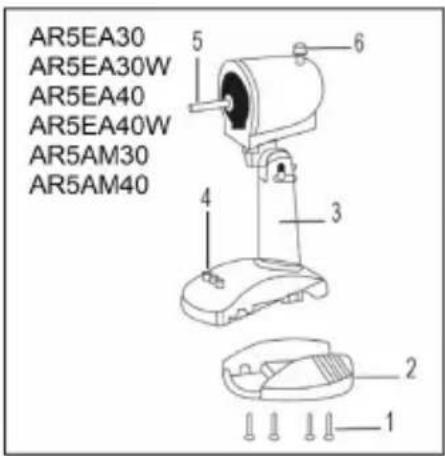

1. Colocar la base (2) debajo de cuerpo principal

(3) de modo que los los huecos coinciden. Inserir los tornillos (1) en los 4 huecos (mod. AR5EA30, AR5EA30W, AR5EA40, AR5EA40W, AR5AM30, AR5AM40).

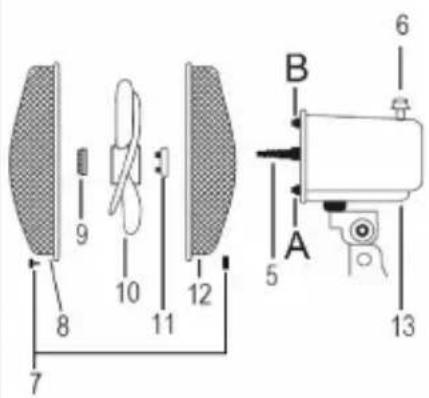

2. Aojar el anillo de bloqueo (9) del eje motor

(5) girándolo hacia la derecha.

3. Aojar el anillo de jación rejilla trasera (11)

del eje motor (5) girándo hacia la izquierda.

4. Inserte la rejilla trasera (12) en el eje motor

(5) de manera que la asa trasera esté arriba y atornillar el anillo de jación rejilla trasera (11) girándo hacia la derecha.

5. Conectar la hojar (10) en el eje motor (5) y jarla con su anillo de

que el logotipo está en posición correcta.

7. Apretar todos las pinzetas de seguridad. Colocar el tornillo de

seguridad (7). MONTAJE

1. Tornillos para jar la base (4)

7. Tornillo de seguridad

8. Rejilla delantera

9. Anillo de bloqueo

11. Anillo de jación rejilla trasera

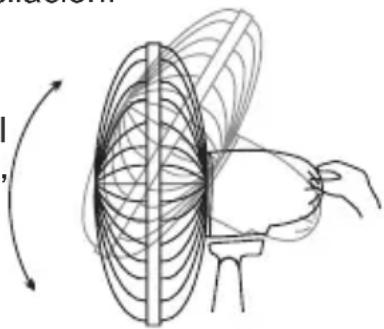

La velocidad del ventilador se regula a través de los botones (4): - mod. AR5EA23 0 = Aparato apagado, 1 = velocidad mínima, 2 = velocidad máxima. - mod. AR5EA30, AR5EA30W, AR5EA40, AR5EA40W, AR5AM30, AR5AM40: 0 = Aparato apagado, 1 = velocidad mínima, 2 = velocidad media, 3 = velocidad máxima. Pare encenderlo es suciente apretar uno de ellos para accionar el ventilador. Para apagarlo, apretar el botón 0. OSCILACIÒN Apretar la manopla (6) para hacer oscilar el ventilador en sentido horizontal. Tirar la manopla hacia arriba para apagar la oscilaciòn. INCLINACIÒN Aseguarse que el ventilador estè apagado antes de modicar la inclinaciòn. El ujo del aire puede ser dirigido en sentido horizontal, hacia arriba o hacia abajo. MANTENIMIENTO Antes de limpiar el aparato desconectarlo de la toma de corriente y dejarlo enfriar completamente. Para limpiar el aparato utilizar un paño suave y ligeramente humedecido. No utilizar absolutamente productos abrasivos o disolventes químicos. No utilizar sustancias, líquidos o paños excesivamente mojados ya que las posibles inltraciones podrían dañar el aparato de modo irreparable. NO SUMERGIR JAMAS EL APARATO EN EL AGUA. Reinstale la protección antes de conectar el enchufe a la corriente. Antes de utilizarlo, compruebe que la rejilla de protección esté dien cerrada.39 ELIMINACIÓN

INFORMACIÓN A LOS USUARIOS
