Typ produktu	Stojanový ventilátor
Značka	ARDES
Model	AR5EA30
Menovitý výkon	40 W (odhad)
Napájanie	220-240 V ~ 50 Hz
Počet rýchlostí	3 (0 = vypnuté, 1 = min, 2 = stred, 3 = max)
Oscilácia	Áno, manuálne ovládanie tlačidlom
Vertikálny sklon	Áno, manuálne nastavenie
Priemer lopatiek	30 cm (odhad)
Materiál lopatiek	Plast
Ochranné mriežky	Predná a zadná, so sponami a poistnou maticou
Základňa	So skrutkami (4 priložené skrutky)
Dĺžka kábla	1,5 m (odhad)
Hmotnosť netto	3 kg (odhad)
Rozmery (V x Š x H)	50 x 30 x 30 cm (odhad)
Údržba	Vonkajšok čistite jemnou suchou handričkou; neponárajte do vody
Záruka	24 mesiacov od dátumu nákupu
Súčasťou balenia	Návod na použitie, skrutky základne

Často kladené otázky - AR5EA30 ARDES

Ako zložiť ventilátor ARDES AR5EA30 ?

Postupujte podľa krokov: 1) Pripevnite hlavnú časť na základňu pomocou 4 priložených skrutiek. 2) Odskrutkujte poistný krúžok zadnej mriežky, nasaďte zadnú mriežku na hriadeľ zarovnaním výstupkov, potom znova utiahnite krúžok. 3) Vložte vrtuľu na hriadeľ a utiahnite poistný krúžok vrtule. 4) Otvorte spony prednej mriežky, umiestnite ju pred zadnú mriežku zarovnaním otvoru pre maticu, zatvorte spony a utiahnite poistnú maticu. Ďalšie podrobnosti nájdete v návode.

Ako čistiť ventilátor ?

Pred čistením vždy odpojte spotrebič. Čistite iba vonkajšok jemnou suchou handričkou. Nikdy neponárajte ventilátor do vody a vyhýbajte sa rozpúšťadlám alebo chemikáliám. Mriežky môžete jemne oprášiť.

Aké sú dostupné rýchlosti ?

Ventilátor ponúka 3 rýchlosti: tlačidlo 0 = vypnuté, 1 = minimálna rýchlosť, 2 = stredná rýchlosť, 3 = plná rýchlosť. Stlačením príslušného tlačidla vyberte požadovanú rýchlosť.

Ako spustiť osciláciu ventilátora ?

Na aktiváciu oscilácie zľava doprava stlačte tlačidlo oscilácie (6). Na zastavenie oscilácie zdvihnite tlačidlo. Oscilácia je manuálna.

Môže byť ventilátor používaný deťmi ?

Spotrebič môžu používať deti vo veku najmenej 8 rokov pod dohľadom. Deti sa so spotrebičom nesmú hrať. Čistenie a údržbu nesmú vykonávať deti bez dozoru.

Aká je spotreba elektrickej energie ventilátora ?

Menovitý výkon nie je v návode uvedený. Odhaduje sa spotreba približne 40 W pri bežnej prevádzke. Presné hodnoty skontrolujte na výrobnom štítku na spotrebiči.

Je ventilátor veľmi hlučný ?

Hladina hluku nie je špecifikovaná. Ako každý mechanický ventilátor, produkuje mierny hluk ventilácie. Vyššie rýchlosti vytvárajú viac hluku. Umiestnite ho na stabilný povrch, aby ste znížili vibrácie.

Čo robiť, ak ventilátor neštartuje ?

Najprv skontrolujte, či je spotrebič správne zapojený a či zásuvka funguje. Uistite sa, že tlačidlo rýchlosti nie je na 0. Ak problém pretrváva, odpojte a skontrolujte stav napájacieho kábla. Nepokúšajte sa o žiadne opravy sami; kontaktujte autorizovaný servis.

Aká je dĺžka záruky ?

Záruka je 24 mesiacov od dátumu nákupu, za predpokladu správneho používania a predloženia pokladničného bloku. Vzťahuje sa na výrobné chyby. Platená asistencia je k dispozícii aj pre produkty mimo záruky.

Kde si stiahnuť návod na ventilátor AR5EA30 ?

Kompletný návod vo francúzštine je k dispozícii zadarmo vo formáte PDF na stránke notice-facile.com. Na rýchle odpovede na vaše otázky môžete použiť aj asistenta AI.

NÁVOD NA OBSLUHU AR5EA30 ARDES

Tel./fax [phone] - príjem oprav- servis.

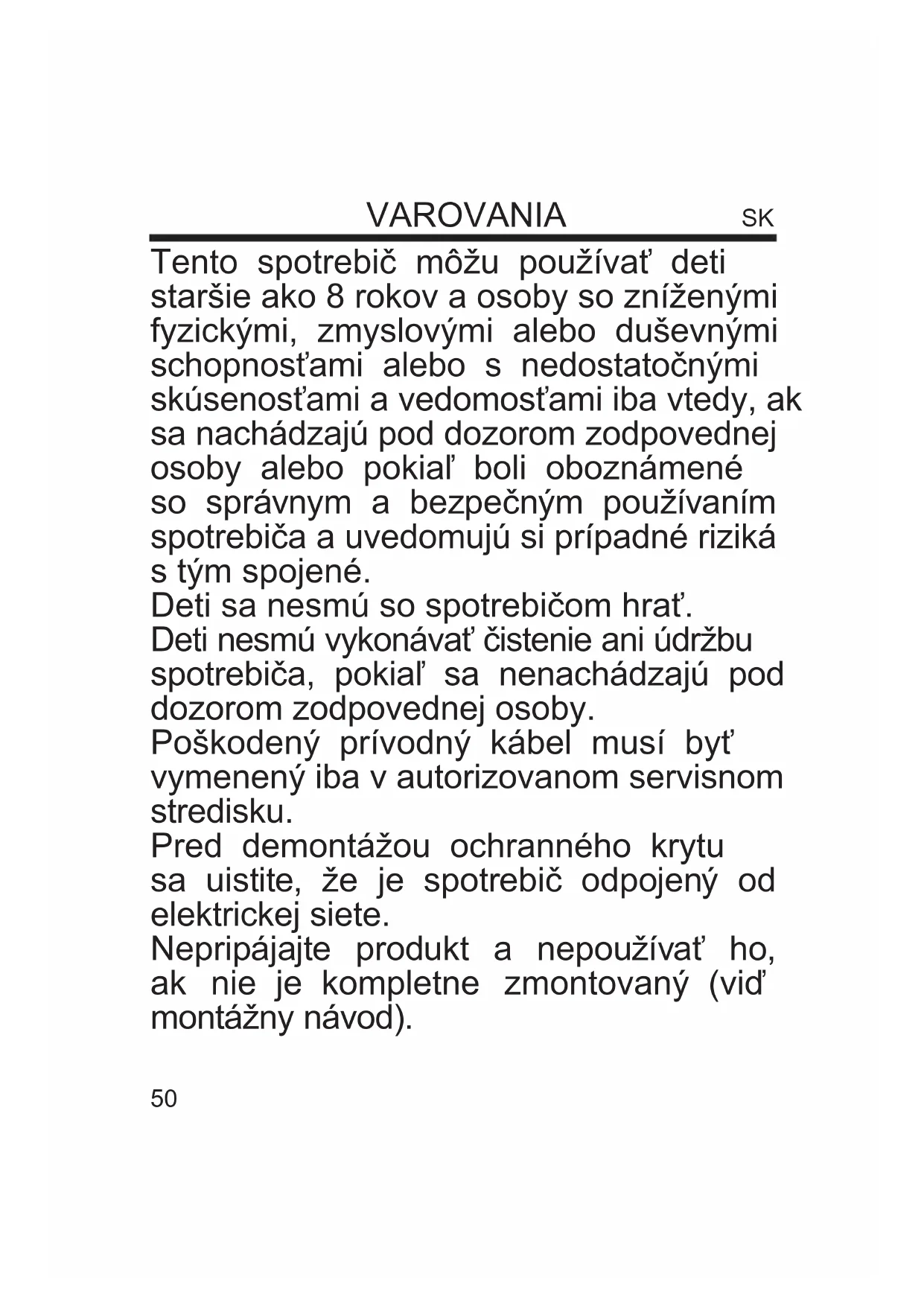

Tento spotrebič môžu používať deti staršie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnost'ami alebo s nedostatočnými skúsenost'ami a vedomost'ami iba vtedy, ak sa nachádzajú pod dozorom zodpovednej osoby alebo pokiaľ boli oboznámené so správnym a bezpečným používaním spotrebiča a uvedomujú si prípadné riziká s tým spojené.

Deti sa nesmú so spotrebičom hrat'.

Deti nesmú vykonávat' čistenie ani údržbu spotrebiča, pokial' sa nenachádzajú pod dozorom zodpovednej osoby.

Poškodený prívodný kábel musí byt' vymenený iba v autorizovanom servisnom stredisku.

Pred demontážou ochranného krytu sa uistite, že je spotrebič odpojený od elektrickej siete.

Nepripájajte produkt a nepoužívať ho, ak nie je kompletne zmontovaný (vid' montážny návod).

Upozornenie: Dôkladne si prečítajte tento návod na obsluhu, ktorý obsahuje dôležité pokyny týkajúce sa bezpečnej inštalácie, použitia a údržby spotrebiča. Úschovajte tento návod pre prípadné použitie v budúcnosti.

Nedovol'te det'om hrat' sa so spotrebičom.

Tento spotrebič sa môže využívať len na účel, na ktorý bol navrhnutý; akékol'vek iné použitie je nesprávne a nebezpečné.

Výrobca nenesie žiadnou zodpovednosť za poškodenia spôsobené nevhodným a/alebo nesprávnym použitím.

Toto zariadenie NIE JE vhodné na použitie v explozívnom prostredí (v prítomnosti horľavých látok ako je benzín, výpary, hmla alebo prach, v atmosférických podmienkach, kde sa po vznietení spaliny šíria l’ahko vzduchom).

Obalové materiály (plastové vrecká, polystyrén a pod.) držte mimo dosahu detí alebo nespôsobilých osôb, pretože predstavujú riziko.

Inštalácia/zostavenie spotrebiča musí byt' v súlade s pokynmi výrobcu.

Nesprávny postup môže viest' k zraneniu osôb, zvierat alebo k poškodeniu majetku, za čo výrobca nenesie zodpovednosť.

Spotrebič postavte a používajte na horizontálnom a stabilnom povrchu.

Pred použitím skontrolujte stav spotrebiča a prívodného kábla.

V prípade pochybností kontaktujte kvalifikovaného technika. Pred pripojením spotrebiča k siet'ovej zásuvke skontrolujte, či zodpovedajú hodnoty napájania (napätie a frekvencia) spotrebiča s parametrami elektrickej siete.

Uistite sa, že je elektrická siet' vybavená správnym uzemnením v súlade s platnými predpisy.

Ak je to možné, vyhnite sa použitiu adaptérov alebo predlžovacích káblov; ak je ich použitie nutné, používajte len tie, ktoré vyhovujú platným bezpečnostným predpisom.

Spotrebič nezapínajte pomocou externých časovačov alebo iných dial'kovo riadených systémov, ktoré nie sú uvedené v tomto návode.

Spotrebič NEPONÁRAJTE do vody ani iných tekutín; v prípade pádu do vody HO NEVYŤAHUJTE, najskôr odpojte zástrčku od siet'ovej zásuvky.

Pred prvým použitím spotrebiča odstráňte všetky obalové materiály a štítky, ktoré by mohli bránit' v správnej funkčnosti.

NEBLOKUJTE ani čiastočne vstup a výstup vzduchu a do spotrebiča nevkladajte cudzie predmety.

Počas prevádzky sa nedotýkajte spotrebiča mokrými časťami tela a v každom prípade odporúčame použitie izolačného materiálu medzi vami a podlahou (napríklad obuv s gumovou podrážkou).

Počas použitia udržiavajte spotrebič v bezpečnej vzdialenosti od predmetov a prípadne horľavých látok.

V prípade poruchy alebo neštandardnej prevádzky spotrebiča ho ihned' vypnite, odpojte od elektrickej siete a skontrolujte príčinu poruchy, ak je to možné, s pomocou kvalifikovanej osoby.

Nevykonávajte žiadne činnosti, ktoré nie sú popísané v tomto návode (napríklad demontáž spotrebiča).

Pred čistením, uskladnením, vykonávaním údržby alebo ak nebudete spotrebič používat' dlhší čas, odpojte ho od elektrickej siete.

Spotrebič používajte a skladujte len vo vnútri alebo ho chráňte pred slnkom, dažďom a prachom. Spotrebič nie je určený na použitie a skladovanie vonku.

Čistenie a údržbu spotrebiča NESMÚ vykonávat' deti bez dozoru dospelej osoby.

Pred odpojením spotrebiča ho vypnite pomocou príslušného príkazu alebo tlačidla na ovládacom paneli.

NEVEŠAJTE ventilátor na stenu a strop, ak nie je tento typ inštalácie povolený výrobcom.

Spotrebič postavte do správnej vzdialenosti od predmetov alebo okolitých stien tak, aby jeho funkcia nespôsobila poškodenie.

Spotrebič NĚPOUŽÍVAJTE v blízkosti plynových sporákov alebo zdroja otvoreného ohňa.

Spotrebič počas prevádzky NEZAKRYVAJTE.

Cez mriežku spotrebiča NĚVKLADAJTE žiadne cudzie predmety.

Spotrebič počas prevádzky NENECHÁVAJTE dlhý čas bez dozoru.

NEVYSTAVUJTE sa na dlhý čas prúdeniu vzduchu z ventilátora, môže to mať negatívny vplyv na vaše zdravie.

Ak nebudete spotrebič dlhší čas používať, uložte ho do originálneho obalu na suchom mieste. Pred prvým použitím alebo po dlhodobom odstavení skontrolujte, či je ventilátor čistý a lopatky ventilátora sa vol'ne otáčajú (pri odpojenom napájaní).

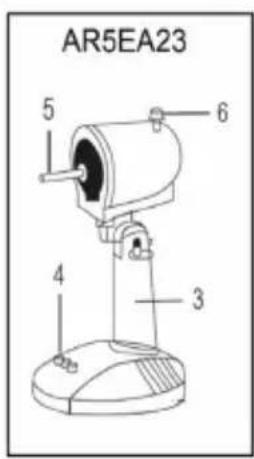

MONTÁŽ

1. Skrutky (4 kusy)
2. Základňa
3. Telo spotrebiča
4. Ovládací panel
5. Hriadel' motora
6. Otočný ovládač

7. Bezpečnostná skrutka

8. Predná mriežka

9. Uzamykací krúžok ventilátora
10. Ventilátor
11. Poistný krúžok zadnej mriežky
12. Zadná mriežka

13. Motor

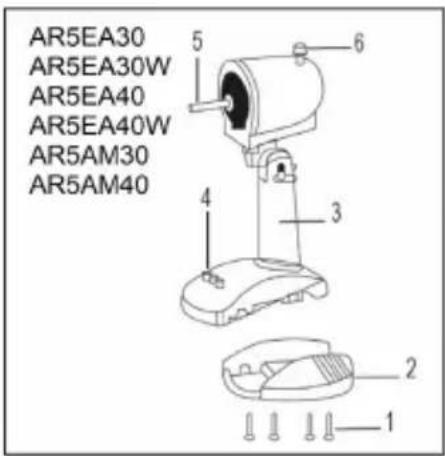

14. Upevnite základňu na hlavné telo spotrebiča pomocou 4 dodaných skrutiek tak, ako je znázornené na obrázku (mod. AR5EA30, AR5EA30W, AR5EA40, AR5EA40W, AR5AM30, AR5AM40).

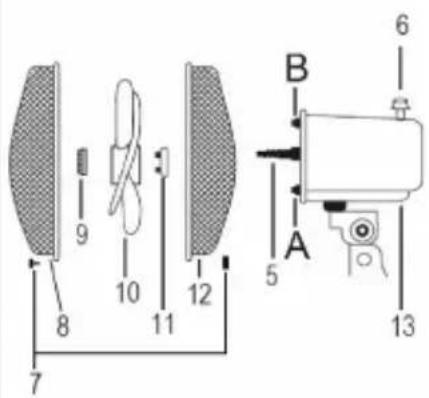

15. Otáčaním proti smeru hodinových ručičiek odskrutkujte maticu upevňovacej mriežky vzadu (11) z hnacieho hriadel'a (5).
16. Zadnú mriežku (12) nasuňte na hriadel' motora (5) tak, aby rukovát' na zadnej strane smerovala hore a uzamykacie kolíky (A-B) boli vo vertikálnych otvoroch zadnej mriežky.
17. Poistný krúžok (11) zaskrutkujte otáčaním v smere hodinových ručičiek.
18. Ventilátor (10) naložte na hriadel' motora (5) a otáčaním proti smeru hodinových ručičiek upevnite poistný krúžok (9).
19. Otvorte svorky prednej mriežky (8) a umiestnite ju na zadnú mriežku (12) tak, aby bolo logo na strednom čape umiestnené vodorovne, rovnobežne s podlahou.
20. Nájdite správnu polohu na zaistenie svoriek a vložte bezpečnostnú skrutku mriežky (7).

0 = vypnuté 1 = minimálne otáčky 2 = maximálne otáčky.

0 = vypnuté 1 = minimálne otáčky 2 = stredné otáčky

3 = maximálne otáčky

OSCILÁCIA:

Pre automatickú osciláciu sprava dol'ava stlačte tlačidlo (6) umiestnené na motore. Ak ho chcete vypnút', potiahnite tlačidlo smerom hore.

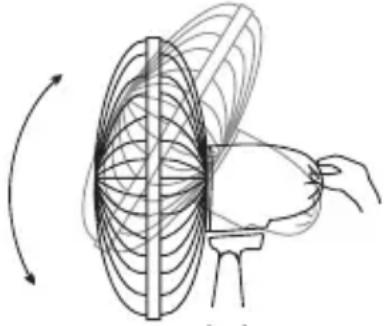

VERTIKÁLNY NÁKLON:

Ventilátor môžete vertikálne nasmerovať v požadovanom uhle. Stačí posunút' prednú časť ventilátora hore alebo dolu podľa požadovaného sklonu.

Pred pravidelnou údržbou vždy najskôr vypnite spotrebič a odpojte ho z elektrickej siete.

Na čistenie ventilátora použite mäkkú a suchú handričku.

Nikdy neponárajte spotrebič do vody ani inej kvapaliny.

Nepou žíva jte na čistenie spotrebiča rozpúšťadlo ani iné chemické prípravky.

Pred pripojením zástrčky k elektrickej sieti znovu namontujte ochranný kryt.

Ked spotrebíč nebudete používať, uložte ho po vyčistení na suché miesto.

INFORMÁCIE PRE POUŽÍVATEL'OV

BALENIE

V záujme ochrany životného prostredia je potrebné obalový materiál riadne zlikvidovať v súlade so separovaným zberom.

Skontrolujte miestne predpisy.

INFORMÁCIE PRE POUŽÍVATEL'OV

"Smernica 2012/19/EU o starých elektrických a elektronických zariadeniach (OEEZ)"

Tento symbol na produktoch a/alebo na priložených dokumentoch znamená, že sa pri likvidácii nesmú elektrické a elektronické zariadenia miešat’ so všeobecným domácim odpadom. V záujme správneho obhospodarovania, obnovy a recyklácie odvezte, prosím, tieto produkty na určené zberné miesta, kde budú prijaté bez poplatku. V niektorých krajinách je možné tieto produkty vrátit’ priamo miestnemu maloobchodu v prípade, ak si objednáte podobný nový výrobok. Spravna likvidácia týchto produktov pomôže ušetrit’ hodnotné zdroje a zabránit’ možným negativnym vplyvom na ľudské zdravie a prostredie, ktoré môžu inak vzniknút’ v dôsledku nesprávneho zaobchádzania s odpadom. Bližšie informácie o najbližšom zbernom mieste získate na miestnom úrade. V prípade nesprávnej likvidácie odpadu môžu byť uplatnené pokuty v súlade s platnou legislatívou.

Pre právnické osoby v Európskej únii

Ak potrebujete zlikvidovat' opotrebované elektrické a elektronické zariadenia, bližšie informácie získate od svojho miestneho predajcu alebo dodávatel'a.

Informácie o likvidácii v krajinách mimo Európskej únie

Tento symbol je platný len v Európskej únii. Ak si želáte zlikvidovat' toto zariadenie, obrát'te sa na miestny úrad alebo predajcu a poinformujte sa o správnom spôsobe likvidácie tohto typu odpadu.

ZÁRUČNÉ PODMIENKY

Záruka na tento spotrebič predstavuje 24 mesiacov od dátumu zakúpenia. Nárok na záruku je možné uplatnit' len po predložení originálu dokladu o zakúpení výrobku (paragón, faktúra) s typovým označením výrobku, dátumom predaja a čitatelnou pečiatkou predajcu. Záruka zahřňa výmenu alebo opravu častí spotrebiča, ktoré sa poškodia z dôvodu porúch vo výrobe spotrebiča. Po uplynutí záručnej doby bude spotrebič opravený za poplatok. Výrobca nezodpovedá za poškodenia alebo úrazy osôb, zvierat z dôvodu nesprávneho použitia spotrebiča a nedodržania pokynov v návode na obsluhu. Výrobok je určený výhradne ako domáci spotrebič pre použitie v domácnosti. Zmluvná záruka je 6 mesiacov, ak je kupujúci podnikatel' - fyzická osoba a spotrebič kupuje pre podnikatel'skú činnosť alebo komerčné využitie. Záruka sa znižuje podľa občianskeho zákonníka na 6 mesiacov pre: žiarovky, batérie, kremíkové a halogénové trubice.

• akékol'vek mechanické poškodenie výrobku alebo jeho časti
• na chyby spôsobené nevhodným zaobchádzaním alebo umiestnením.
• ak je zariadenie obsluhované v rozpore s návodom, prípadne zásahom neoprávnenej osoby.
• nesprávne používaný, skladovaný alebo prenášaný.
• na záruku 24 mesiacov sa nevzt'ahujú opravy, napríklad: výmena žiarovky, trubice, čistenie a odvápňovanie kávovarov, žehličiek, zvlhčovačov, atd'. Tu bude účtované servisom za zmluvnú cenu.
• ak nebude pri kontrole zariadenia zistená žiadna porucha alebo nebudú splnené záručné podmienky, uhradí režijné náklady spojené s kontrolou alebo opravou výrobku kupujúci.
• zákazník stráca záruku pri používaní výrobkov na profesionálnej alebo inej zárobkovej činnosti v prevádzkach.
• porucha bola spôsobená vonkajšími a živelnými podmienkami (napr. poruchami v elektrickej sieti alebo bytovej inštalácii).
• záruka sa netýka poškodenia vonkajšieho vzhľadu alebo iných, ktoré nebránia štandardnej obsluhe.

Ak tovar pri uplatňovaní poruchy zo strany spotrebitel'a bude zasielaný poštou alebo prepravnou službou, musí byť zabalený v obale vhodnom pre prepravu tak, aby sa zabránilo poškodeniu výrobku.

Zodpovedný zástupca za servis pre SR

ČERTES SK, s.r.o.

Pažite č. 42

010 09 Žilina

tel./fax: [phone]

mobil: [phone]

[phone]

Pracovná doba Po-Pia. 9:00 - 15:00

e-mail: [e-mail]

[e-mail]

Distribútor

PRIVEST s.r.o.

Na Zlatnici 301/2

Praha 4, PSČ 147 00

www: www.privest.cz

Email: [e-mail]

Telefon: [phone]

Záručný list

Číslo/označenie (tovaru) položky:

Dátum/miesto predaja:

Popis poruchy:

Dátum/podpis:

Záruka sa nevztahuje.

Zašlite prosím neopravený výrobok za cenu poštovného späť.

Informujte ma, kolko budú predstavovať náklady. Opravte výrobok za úhradu.
