HG04647 - Sangle de fixation ULTIMATE SPEED - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sangle d'arrimage à cliquet (ratchet strap)
Marque	Ultimate Speed
Modèle	HG04647
Matériau	Polyester (PES)
Longueur extrémité fixe (L_GF)	0,2 à 1,1 m
Longueur extrémité libre (L_GL)	2 à 50 m
Force de traction manuelle maximale	25 daN (modèle HG07155) / 50 daN (modèle HG07154)
Utilisation	Arrimage plaquant et en diagonal pour sécuriser les charges sur véhicules
Plage de température	-40°C à +80°C
Norme	EN 12195-1:2010
Sécurité	Inspecter avant chaque utilisation ; ne pas utiliser si endommagé, noué ou surchargé ; tenir hors de portée des enfants
Entretien et nettoyage	Nettoyer à l'eau tiède avec un détergent neutre ; lubrifier le cliquet ; stocker dans un endroit sec et frais
Garantie	3 ans
Service après-vente France	Tél. [phone], Email: [e-mail]
Service après-vente Belgique	Tél. [phone], Email: [e-mail]

FOIRE AUX QUESTIONS - HG04647 ULTIMATE SPEED

Comment utiliser la sangle d'arrimage HG04647 ?

Fixez les crochets des deux côtés, passez l'extrémité libre dans la tige fendue du cliquet, puis serrez en actionnant le cliquet alternativement de haut en bas jusqu'à ce que la sangle soit bien tendue. Reposez complètement la poignée du cliquet.

Comment relâcher la sangle ?

Tirez le loquet de dégagement vers l'arrière et maintenez-le, puis rabattez la poignée du cliquet jusqu'à la butée. Le tambour tourne librement et la sangle est libérée.

Quelle est la force de traction maximale recommandée ?

La force manuelle maximale est de 25 daN pour le modèle HG07155 et de 50 daN pour le modèle HG07154. Ne dépassez pas ces limites et n'utilisez pas d'aides mécaniques.

Puis-je utiliser la sangle pour soulever des charges ?

Non, les sangles d'arrimage sont conçues uniquement pour sécuriser des charges sur un véhicule, pas pour le levage (élingage).

Comment entretenir la sangle ?

Nettoyez-la à l'eau tiède avec un détergent neutre, évitez les produits agressifs. Lubrifiez légèrement le cliquet sans graisser les zones en contact avec la sangle. Stockez dans un endroit sec, aéré et frais.

Quels sont les signes d'endommagement à surveiller ?

Inspectez les coupures, déchirures, déformations, corrosion, marquages illisibles. Si vous constatez un dommage, ne pas utiliser et mettez la sangle hors service.

Quelle est la garantie du produit ?

Ce produit bénéficie d'une garantie de 3 ans à compter de la date d'achat. Conservez le ticket de caisse comme preuve.

Puis-je utiliser deux sangles de types différents ensemble ?

Non, pour des raisons de stabilité, utilisez au moins 2 sangles identiques pour l'arrimage plaquant, et 2 paires identiques pour l'arrimage en diagonal.

Comment contacter le service après-vente ?

En France : 0800904879, [e-mail]. En Belgique : 080071011, [e-mail]. Pour le Luxembourg : 80023970.

La sangle résiste-t-elle aux produits chimiques ?

Le polyester résiste aux acides minéraux mais est attaqué par les lessives. En cas de contact chimique, rincez à l'eau froide, séchez à l'air et consultez le fabricant.

MODE D'EMPLOI HG04647 ULTIMATE SPEED

Instructions de montage et consignes de sécurité

NL BE

ZWARE LAST- RATELSPANBANDEN-SET

FR/BE Instructions de montage et consignes de sécurité Page 33

Utilisation conforme.... Page 34

Caractéristiques techniques ...... Page 35

Consignes de sécurité ...... Page 36

Consignes de sécurité pour sangle d'arrimage ..... Page 36

Informations pratiques concernant

l'utilisation et l'entretien ...... Page 38

Utilisation Page 41

Placer la sangle d'arrimage.... Page 42

Relâcher la sangle d'arrimage.... Page 43

Nettoyage et entretien Page 44

Mise au rebut.... Page 44

Garantie Page 45

TENDEURS À CLIQUET POUR CHARGES LOURDES

Introduction

Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Avant la première mise en service, vous devez vous familiariser avec toutes les fonctions du produit. Veuillez lire attentivement le mode d'emploi ci-dessous et les consignes de sécurité. N'utilisez le produit que pour l'usage décrit et les domaines d'application cités. Conserver ces instructions dans un lieu sûr. Si vous donnez le produit à des tiers, remettez-leur également la totalité des documents.

● Utilisation conforme

Le fabricant et le distributeur de ce produit ne pourront être tenus responsables des dommages éventuels si le produit n'est pas utilisé conformément aux avertissements et aux instructions de ce mode d'emploi. Le produit n'est pas conçu pour une utilisation professionnelle. L'utilisation du produit est uniquement autorisée pour un usage privé - pour sécuriser le chargement de véhicules. Toute utilisation non conforme à ce mode d'emploi peut entraîner des blessures ou des dommages.

Caractéristiques techniques

HG07154 :

Longueur : L

_GF (longueur extrémité fixe) : 0,2-1,1 m

L_GL (longueur extrémité libre) : 2–50 m

Matériau : Polyester (PES)

HG07155 :

Longueur : L

_GF (longueur extrémité fixe) : 0,2-1,1 m

L_GL (longueur extrémité libre) : 2–50 m

Matériau : Polyester (PES)

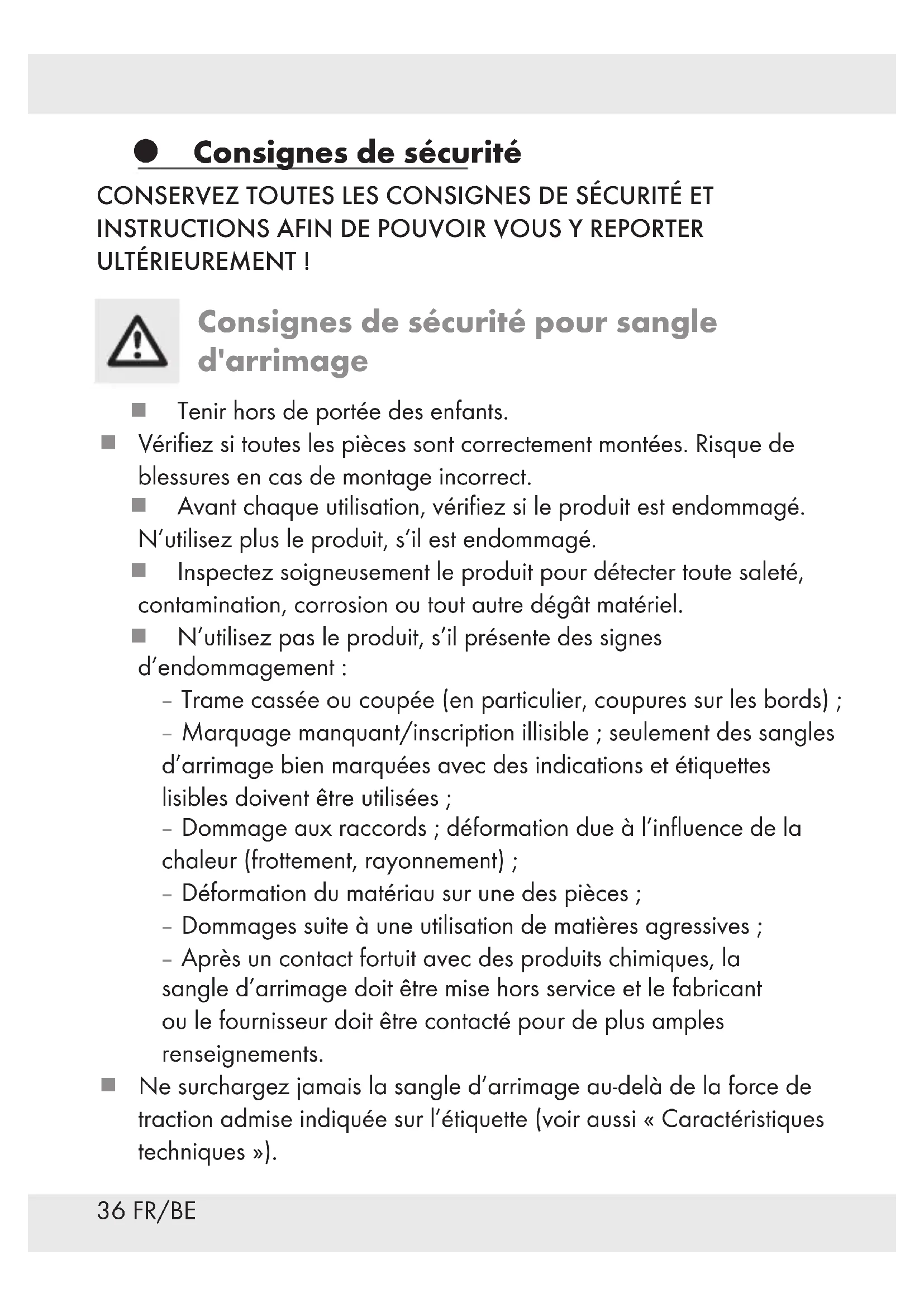

Consignes de sécurité

CONSERVEZ TOUTES LES CONSIGNES DE SÉCURITÉ ET INSTRUCTIONS AFIN DE POUVOIR VOUS Y REPORTER ULTÉRIEUREMENT !

Consignes de sécurité pour sangle d'arrimage

■ Tenir hors de portée des enfants.

■ Vérifiez si toutes les pièces sont correctement montées. Risque de blessures en cas de montage incorrect.

Avant chaque utilisation, vérifiez si le produit est endommagé. N'utilisez plus le produit, s'il est endommagé.
- Inspectez soigneusement le produit pour détecter toute saleté, contamination, corrosion ou tout autre dégât matériel.
N'utilisez pas le produit, s'il présente des signes d'endommagement :

• Trame cassée ou coupée (en particulier, coupures sur les bords) ;
• Marquage manquant/inscription illisible ; seulement des sangles d'arrimage bien marquées avec des indications et étiquettes lisibles doivent être utilisées ;
• Dommage aux raccords ; déformation due à l'influence de la chaleur (frottement, rayonnement) ;
• Déformation du matériau sur une des pièces ;
• Dommages suite à une utilisation de matières agressives ;
• Après un contact fortuit avec des produits chimiques, la sangle d'arrimage doit être mise hors service et le fabricant ou le fournisseur doit être contacté pour de plus amples renseignements.

- Ne surchargez jamais la sangle d'arrimage au-delà de la force de traction admise indiquée sur l'étiquette (voir aussi « Caractéristiques techniques »).

- Sélectionnez la sangle d'arrimage appropriée en fonction de la méthode d'arrimage, de la force de traction et de la surface du chargement prévu (voir étiquette d'identification).

Assurez-vous que les pièces du véhicule sur lesquelles la charge sera attachée soient suffisamment stables.
Assurez-vous que les sangles d'arrimage ne sont pas tordues/nouées et que le serrage est réparti sur toute la largeur.
Tenez la sangle d'arrimage hors de la portée des surfaces chaudes.
Répartissez les sangles d'arrimage uniformément sur la charge à sécuriser.
Il est interdit d'utiliser les sangles d'arrimage comme élingues.

⚠️ PRUDENCE ! RISQUE D'ACCIDENT ! Choisissez toujours des sangles d'arrimage, des points d'accrochage et des méthodes d'arrimage appropriés. La taille, la forme et le poids du chargement, ainsi que l'utilisation prévue, l'environnement du transport et le type de cargaison déterminent le bon choix.

En aucun cas, vous ne devez dépasser les spécifications du fabricant lors du transport sur un toit.

⚠️ PRUDENCE ! RISQUE D'ACCIDENT ! Lors du choix de l'arrimage, observez la force de précontrainte requise. Au moins 2 sangles d'arrimage sont requises. Pour des raisons de stabilité, vous devez utiliser au moins 2 sangles d'arrimage identiques pour la sécurisation du chargement et 2 paires de sangles d'arrimage identiques pour les arrimages en diagonal.

⚠️ PRUDENCE ! RISQUE D'ACCIDENT ! Vérifiez régulièrement pendant le trajet si la charge est toujours bien attachée et resserrez la sangle d'arrimage si nécessaire.

- Informations pratiques concernant l'utilisation et l'entretien

1. Lors du choix et de l'utilisation des sangles d'arrimage, la force d'arrimage nécessaire ainsi que le type d'utilisation et le type du chargement à attacher doivent être pris en considération. La taille, la forme et le poids du chargement déterminent le choix correct, mais également le type d'utilisation, l'environnement du transport et le type de chargement doivent être envisagés. Pour des raisons de stabilité, vous devez utiliser au moins 2 sangles d'arrimage pour assurer que le chargement soit bien plaqué et 2 paires de sangles d'arrimage pour l'installation en diagonal.

2. La sangle d'arrimage choisie doit être résistante et aussi suffisamment longue selon l'utilisation que l'on souhaite en faire. En ce qui concerne le type de serrage il faut prêter attention à la longueur correcte. Il faut toujours s'assurer d'avoir une bonne manipulation de la sangle et de son serrage :

3. Il faut planifier la pose et l'enlèvement de la sangle d'arrimage avant le trajet ;

4. Durant un plus long trajet, d'éventuels déchargements partiels doivent être pris en considération ;
5. Le calcul des tensions des sangles d'arrimage s'effectue selon le standard EN 12195-1:2010 ;
6. Seulement des systèmes de serrage avec STF pour un arrimage plaquant, qui sont décrits sur l'étiquette, doivent être utilisés pour un tel arrimage ;

7. Il faut vérifier régulièrement la force de traction, particulièrement, peu après le départ.

8. À cause d'un comportement différent et d'un changement de longueur sous traction, différents moyens d'arrimage (p. ex. chaînes d'amarrage et sangles d'arrimage en fibres synthétiques) ne peuvent pas être utilisés pour attacher le même fret.

9. Lors de l'utilisation de pièces d'assemblage et dispositifs d'arrimage supplémentaires (accessoires), il faut veiller lors du serrage à ce qu'ils conviennent bien à la sangle d'arrimage.

10. Durant l'utilisation, des crochets plats de la largeur totale doivent être positionnés à l'emplacement d'accrochage.
11. Ouvrir l'arrimage : Avant toute ouverture, il faut s'assurer que le chargement est encore bien installé, même sans être sécurisé, et qu'il ne menace pas de tomber lors du déchargement. Si besoin, les moyens d'élingage prévus pour d'autres transports doivent être déjà attachés, avant le déchargement, afin d'empêcher la charge de tomber et/ou de basculer. Cela s'applique aussi, si on utilise des éléments de tirant qui permettent un enlèvement sûr.
12. Avant le début du déchargement, l'arrimage doit être détaché le plus possible afin de libérer la charge.
13. Pendant le déchargement et chargement, il faut tenir compte de la proximité de lignes électriques aériennes.
14. Les matières, avec lesquelles les sangles d'arrimage sont fabriquées, ont une capacité de résistance différente selon leur exposition aux influences chimiques. Les indications du fabricant ou du fournisseur doivent être respectées si les sangles d'arrimage sont exposées à des produits chimiques. Il faut prendre en considération que les conséquences des influences chimiques augmentent en même temps que la température s'élève. La résistance des fibres synthétiques par rapport aux influences chimiques est résumée ci-après :

- Les polyamides sont résistants par rapport aux effets des alcalis ; ils sont toutefois attaqués par les acides minéraux ;

- Le polyester est résistant par rapport aux acides minéraux mais est toutefois attaqué par le lessivage ;

- Le polypropylène est peu attaqué par les acides et le lessivage et convient pour des utilisations, où une résistance élevée est exigée par rapport aux produits chimiques (excepté quelques solvants organiques) ;

- Les solutions anodines de lessivage ou d'acide peuvent être si concentrées par un phénomène d'évaporation qu'elles peuvent provoquer des dommages ; des sangles d'arrimage salies doivent être immédiatement mises hors service, rincées à l'eau froide et séchées à l'air libre.

1. Ces sangles d'arrimage conviennent pour une utilisation dans les plages de température suivantes : de -40 à +80 °C. Ces plages de température peuvent changer selon l'environnement chimique. Dans ce cas, les recommandations du fabricant ou du fournisseur doivent être demandées. Un changement de la température ambiante durant le transport peut influencer la force de la sangle. La force d'arrimage doit être vérifiée après le passage dans des régions chaudes.

2. Les sangles d'arrimage doivent être mises hors service ou renvoyées au fabricant pour réparation, si elles montrent des signes de détérioration. Les points suivants doivent être notés comme signes de détérioration :

- Seulement des sangles d'arrimage qui ont des étiquettes en bon état visant à l'identification peuvent être données en réparation ; - Si un contact fortuit avec des produits chimiques survenait, la sangle d'arrimage doit être mise hors service et le fabricant ou le fournisseur doit être contacté pour obtenir de plus amples renseignements ;

- Sur des sangles (qui sont à mettre hors service) : Déchirures, coupures, entailles et incisions dans les fibres et coutures qui supportent des charges, déformations à cause de l'effet de la chaleur ;

- Sur des pièces d'extrémité et des tirants : Déformations, fissures, signes importants d'usure et de corrosion.

1. Il faut veiller à ce que la sangle d'arrimage ne soit pas endommagée par les bords du chargement, sur lequel elle est attachée. Une inspection visuelle régulière avant et après chaque utilisation est recommandée.
2. Seulement des sangles d'arrimage bien marquées avec des indications et étiquettes lisibles doivent être utilisées ;
3. Les sangles d'arrimage ne doivent pas être surchargées : Il faut utiliser un maximum de force manuelle de 25 daN pour le modèle HG07155, 50 daN pour le modèle HG07154 (1 daN ≈ 1 kg). Aucune aide mécanique telle que barres, leviers, etc. doit être utilisée à moins que celle-ci soit une partie du tirant (HG07154 / HG07155).
4. Des sangles d'arrimage nouées ne doivent pas être utilisées.
5. Il est important d'éviter d'endommager les étiquettes en les éloignant des bords du chargement et, si possible, du chargement.
6. Les sangles doivent être protégées des frottements et de l'abrasion causés par les chargements en utilisant des revêtements protecteur et/ou des empiècements pour les arêtes vives.

Utilisation

Arrimage plaquant (HG07154 / HG07155) :

La charge est plaquée sur la surface du chargement à l'aide de sangles d'arrimage (ill. I).

Arrimage en diagonal (HG07155) :

La charge est sécurisée par 4 sangles d'arrimage et accrochée directement au véhicule (ill. II).

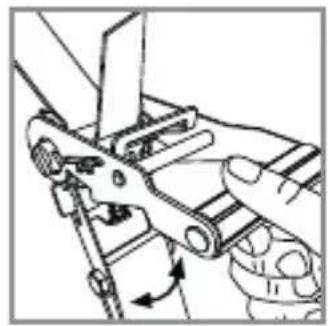

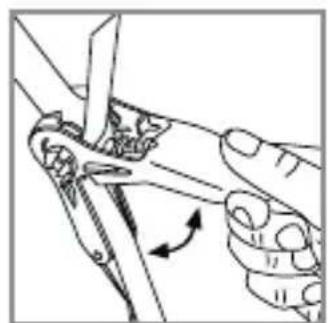

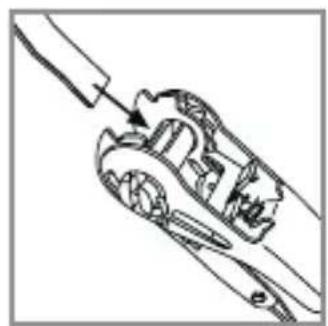

- Placer la sangle d'arrimage

HG07154 :

Fixez les crochets des deux côtés. Passez l'extrémité libre de la sangle d'arrimage au travers de la tige fendue du cliquet. Continuez à serrer la sangle d'arrimage jusqu'à ce qu'elle soit bien tendue sur la charge.

Serrez la sangle d'arrimage en déplaçant le cliquet alternativement de haut en bas jusqu'à ce que la sangle d'arrimage soit bien tendue. Reposez complètement la poignée du cliquet.

HG07155 :

Fixez les crochets des deux côtés. Passez l'extrémité libre de la sangle d'arrimage au travers de la tige fendue du cliquet. Continuez à serrer la sangle d'arrimage jusqu'à ce qu'elle soit bien tendue sur la charge.

Serrez la sangle d'arrimage en déplaçant le cliquet alternativement de haut en bas jusqu'à ce que la sangle d'arrimage soit bien tendue. Reposez complètement la poignée du cliquet.

Relâcher la sangle d'arrimage

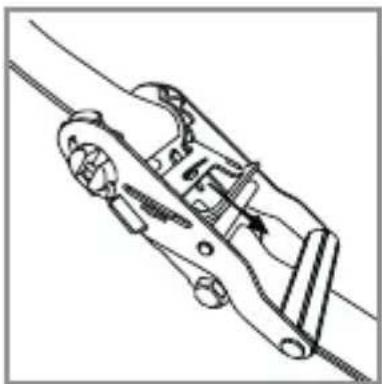

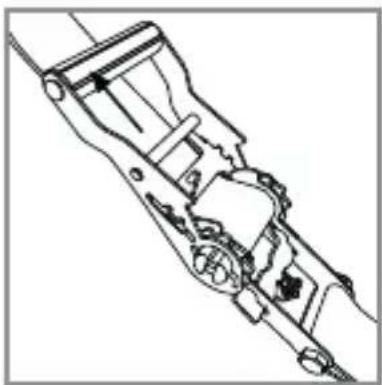

HG07154 :

Tirez le loquet de dégagement vers l'arrière et maintenez-le dans cette position.

Rabattez la poignée du cliquet jusqu'à la butée.

Le tambour dans le cliquet tourne maintenant librement. La sangle est maintenant libérée.

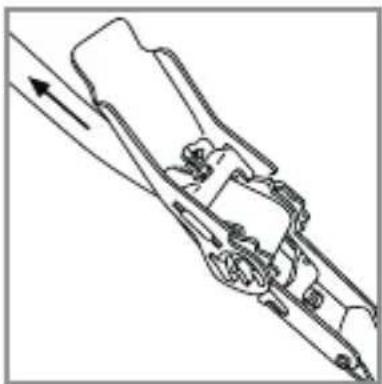

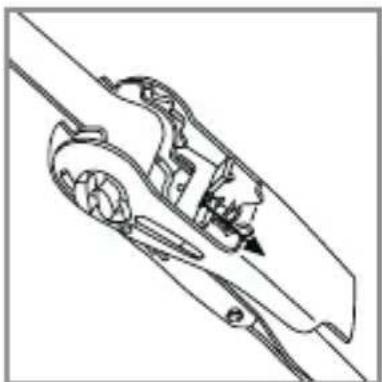

HG07155 :

Tirez le loquet de dégagement vers l'arrière et maintenez-le dans cette position.

Rabattez la poignée du cliquet jusqu'à la butée.

Le tambour dans le cliquet tourne maintenant librement. La sangle est maintenant libérée.

Nettoyage et entretien

Remarque : Un entretien régulier garantit la qualité et la fonctionnalité de la sangle d'arrimage.

Nettoyez la sangle d'arrimage avec de l'eau tiède et un nettoyant au pH neutre. Évitez les produits de nettoyage agressifs.
Le cliquet de serrage doit être nettoyé régulièrement et légèrement lubrifié par la suite. Lors de la lubrification, assurez-vous que les zones qui entrent en contact avec la sangle ne soient pas graissées.
Rangez la sangle d'arrimage dans un endroit sec, bien aéré et frais.
Évitez tout contact avec des produits chimiques, des acides et des alcalis, car ils pourraient endommager la sangle d'arrimage.

● Mise au rebut

L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.

Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usagés.

Garantie

Le produit a été fabriqué selon des critères de qualité stricts et contrôlé consciencieusement avant sa livraison. En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.

Ce produit bénéficie d'une garantie de 3 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.

Si un problème matériel ou de fabrication devait survenir dans 3 ans suivant la date d'achat de ce produit, nous assurons à notre discrétion la réparation ou le remplacement du produit sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaillant.

La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend ni aux pièces du produit soumises à une usure normale (p. ex. des piles) et qui, par conséquent, peuvent être considérées comme des pièces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries ou des éléments fabriqués en verre.

Faire valoir sa garantie

Pour garantir la rapidité d'exécution de la procédure de garantie, veuillez respecter les indications suivantes :

Veuillez conserver le ticket de caisse et la référence du produit (IAN 384227_2107) à titre de preuve d'achat pour toute demande.

Le numéro de référence de l'article est indiqué sur la plaque d'identification, gravé sur la page de titre de votre manuel (en bas à gauche) ou sur un autocollant apposé sur la face arrière ou inférieure du produit.

En cas de dysfonctionnement du produit, ou de tout autre défaut, contactez en premier lieu le service après-vente par téléphone ou par e-mail aux coordonnées indiquées ci-dessous.

Vous pouvez alors envoyer franco de port tout produit considéré comme défectueux au service clientèle indiqué, accompagné de la preuve d'achat (ticket de caisse) et d'une description écrite du défaut avec mention de sa date d'apparition.

Service après-vente

FR Service après-vente France

Tél.:[phone]

E-Mail:[e-mail]

BE Service après-vente Belgique

Tél.:[phone]

Tél.:[phone](Luxembourg)

E-Mail:[e-mail]
