TA300 - Anémomètre TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Anémomètre à fil thermique
Modèle	Trotec TA300
Dimensions (H x L x P)	210 x 75 x 50 mm
Poids	280 g (sans emballage)
Alimentation	1 pile monobloc 9 V (type 6LR61)
Écran	LCD à double affichage avec rétro-éclairage (46,7 x 60 mm)
Plages de mesure - Vitesse d'air	m/s : 0,1 à 25,0 ; km/h : 0,3 à 90 ; ft/min : 20 à 4 925 ; mph : 0,2 à 55,8 ; nœuds : 0,2 à 48,5
Plages de mesure - Débit volumique	CFM : 0,001 à 999 999 ft³/min ; CMM : 0,001 à 999 999 m³/min
Plages de mesure - Température	0 °C à 50 °C (32,0 °F à 122,0 °F)
Précision - Vitesse d'air	± 5 % de la valeur mesurée + 1 digit
Précision - Température	± 1,0 °C (± 1,8 °F)
Résolution - Vitesse d'air	0,01 m/s ; 0,1 km/h ; 1 ft/min ; 0,1 mph ; 0,1 nœuds
Résolution - Température	0,1 °C / 0,1 °F
Fonctions principales	Mesure de la vitesse d'air, du débit volumique et de la température ; calcul de moyenne multipoints et sur durée ; valeurs MIN/MAX ; fonction HOLD ; arrêt automatique ; rétro-éclairage
Accessoires fournis	1 anémomètre TA300, 1 capteur à fil thermique, 1 câble de charge, 1 mallette de transport, 1 câble mini USB, 1 CD-ROM avec logiciel METER, 1 notice succincte, 1 certificat de calibrage
Entretien et nettoyage	Nettoyer avec un chiffon humide, doux et non pelucheux ; ne pas utiliser d'aérosol, solvant, alcool ou produit abrasif ; éviter toute pénétration d'humidité dans le boîtier
Sécurité	Ne pas immerger dans l'eau ; ne pas utiliser en atmosphère explosive ; respecter les polarités des piles ; tenir hors de portée des enfants ; risque de suffocation dû aux emballages
Pièces détachées et réparabilité	Seul le remplacement de la pile est possible par l'utilisateur ; toute réparation doit être effectuée par le fabricant

FOIRE AUX QUESTIONS - TA300 TROTEC

Comment mettre en marche l'anémomètre TA300 ?

Raccordez le capteur à fil thermique, puis appuyez sur la touche Marche/Arrêt (15). L'appareil est prêt après 8 secondes de mise en température.

Quel type de pile utiliser et comment la remplacer ?

Utilisez une pile monobloc 9 V (type 6LR61). Ouvrez le compartiment à piles à l'arrière, branchez le clip en respectant la polarité, insérez la pile et refermez le couvercle jusqu'au déclic.

Comment changer l'unité de mesure de la vitesse d'air ?

Appuyez plusieurs fois sur la touche Unit ▼ (12) pour faire défiler les unités : m/s, km/h, ft/min, mph, nœuds.

Comment utiliser la fonction HOLD pour geler une valeur ?

Appuyez brièvement sur la touche HOLD/ZERO (14). La valeur mesurée se fige. Appuyez à nouveau pour revenir en mode normal.

Comment afficher les valeurs MIN/MAX ?

Appuyez une fois sur MAX/MIN (17) pour la valeur maximum, deux fois pour la valeur minimum. Maintenez la touche enfoncée 2 secondes pour quitter.

Comment effectuer une moyenne multipoints ?

Appuyez sur MEAN (13). Placez le capteur dans le flux et validez chaque mesure avec Enter (11). Après avoir pris plusieurs valeurs, appuyez à nouveau sur MEAN pour afficher la moyenne.

Que signifie le message d'erreur 'OL' sur l'écran ?

'OL' indique que la pression atmosphérique ou la vitesse d'air dépasse la plage de mesure. Vérifiez la pile, changez d'emplacement de mesure et effectuez une remise à zéro avec HOLD/ZERO (14) pendant 2 secondes.

Comment nettoyer l'anémomètre TA300 ?

Nettoyez l'appareil avec un chiffon doux et humide. Évitez tout liquide pénétrant dans le boîtier. N'utilisez pas de solvants, d'alcool ou de produits abrasifs.

Comment installer le logiciel PC fourni ?

Insérez le CD ou téléchargez le logiciel depuis fr.trotec.com. Exécutez setup.exe avec droits administrateur. Connectez l'appareil au PC via le câble USB et lancez METER.exe.

L'appareil s'éteint tout seul, est-ce normal ?

Oui, l'arrêt automatique est activé par défaut : l'appareil s'éteint après 20 minutes d'inactivité. Pour le désactiver, accédez au menu SETUP (maintenir SETUP/Eclairage 3 s) et réglez 'SLP' sur OFF.

MODE D'EMPLOI TA300 TROTEC

Informations sur l'utilisation de cette instruction 2

Sécurité 2

Informations sur I'appareil 4

Transport et stockage 6

Utilisation. 7

Logiciel. 10

Défauts et pannes 10

Maintenance et réparation 11

Élimination 11

Informations sur l'utilisation de cette instruction

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Ce symbole souligne la nécessite d'observer le manuel d'utilisation.

Voupeuz telecharger la derniere version de ce manuel et la déclaration de conformité UE sur le lien suivant :

TA300

Veuillez tire attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Tout non-respect des consignes de sécurité et des instructions risque de causeur une ectrocution, de provoquer un incendie et/ou de causeur des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

• N'utilisez pas et ne placez pas l'appareil dans les pieces ou les zones représentant un risque d'explosion.
• N'utilisez pas l'appareil dans les atmospheres agressives.
• Ne plongez pas l'appareil sous I'eau. Ne laissiez aucun liquide pénétrer à l'intérieur de l'appareil.
• L'utilisation de l'appareil n'est permise que dans les environnements secs et jamais sous la pluie ou par une humidité relative de l'air supérieure aux conditions admissibles de fonctionnement.
• Protégez l'appareil du rayonnement direct et permanent du soleil.
• N'expose pas l'appareil à de fortes vibrations.
• L'appareil ne doit pas etre ouvert.
• N'enlevez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
  Utilisez des piles du type 6LR61 (pile monobloc 9 V)
• N'essayez jamais de recharger des piles non prévues à cet effet.

• N'utilisez pas ensemble des piles de types différents ni des piles neuves et des piles usagées.

• Placeez les piles dans le compartment à piles en respectant les polarités.

• Retirez les piles déchargées. Les piles contiennent des substances dangereuses pour l'environnement. Éliminez les piles conformément à la législation nationale en vigueur (voir chapitre « Élimination »).
• Retirez la fiche électrique de l'appareil lorsque vous n'utilise pas l'appareil pendant une longue période.
• Ne court-circuitez jamais les bornes d'alimentation dans le compartment à piles.
• N'avalez pas de pile! Une pile availée peut déclenger, en l'espace de 2 heures, des brûlures internes graves. Les brûlures chimiques peuvent être mortelles!
• Si vous pensez qu'une pile a ete avalee ou introduite de toute autre maniere dans le corps, consultez immediatement un medecin!
• Tenez les piles neuves ou usagées hors de portée des enfants, de même qu'un compartment à piles ouvert.
• Observe les conditions d'entreposage et de fonctionnement (voir « Caracteristiques techniques »).

Utilisation conforme

Utilisez l'appareil exclusivement pour la mesure de la vitesse, du débit volumique, et de la température de l'air à l'intérieur dans les limites de la plage de mesure indiquée dans les caractéristiques techniques. Veuillez observer les caractéristiques techniques et les respecter.

Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme.

Utilisation non conforme raisonnablement prévisible

N'utilisez pas l'appareil dans des zones explosives ou pour effectuer des mesures dans des liquides ou sur des pieces sous tension.

Il est interdit de modifier, compléter ou ALTERer l'appareil de chaque manière que ce soit.

Qualification du personnel

Toute personne utilisant le presente appareil doit :

• avoir lu et compris l'instructions, notamment le chapitre « Sécurité ».

Risques résiduels

Avertissement relat à la tension électrique

Risque d'électrocution due à la pénétration de liquide dans le boîtier.

Ne plongez pas l'appareil ni les accessoires dans I'eau. Veillez a eviter la pénétration d'eau ou d'autres liquides dans le boitier.

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.

Avertissement

L'appareil n'était pas un jouet, il n'est pas adapté aux enfants.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle!

Veuillez respecter les exigences relatives à la qualification du personnel !

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le déterminer.

Remarque

N'utilise pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.

Informations sur l'appareil

Description de l'appareil

Le TA300 est un anémomètre à fil thermique destiné à la détermination de la vitesse de flux, de la température et du débit volumique de l'air.

L'appareil est équipé d'un capteur à fil thermique et d'un microprocesseur d' amplification du signal. Cette combinaison garantit des résultats de mesure de grande précision.

L'écran à cristaux liquides à double affichage et retro-éclairage permet la lecture des résultats de mesure même dans de mauvaises conditions d'éclairage.

L'appareil peut mesurer les grandeurs suivantes :

Vitesse du flux d'air

• Mètres par seconde (m/s)
• Pieds par minute (ft/min)
  Kilometres par heures (km / h)
  Miles par heures (mph)

• Milles marins par heures en nœuds/knots (kn)

• Débit volumique

CFM (pieds cubes par minute)
CMM (mètres cubes par minute)

• Température de l'air

• Degres Celsius

• Degres Fahrenheit

En outre, une fonction MIN/MAX, ainsi qu'une fonction Hold sont disponibles pour l'analyse des mesures.

De plus, l'appareil est fourni avec un logiciel qui le rend capable de consulter et d'enregistrer directement les données de mesure sur un ordinateur.

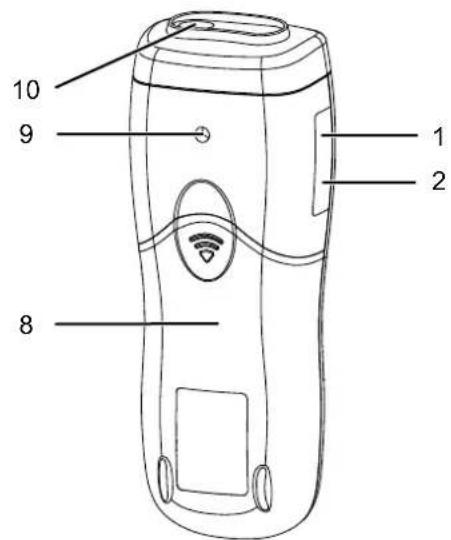

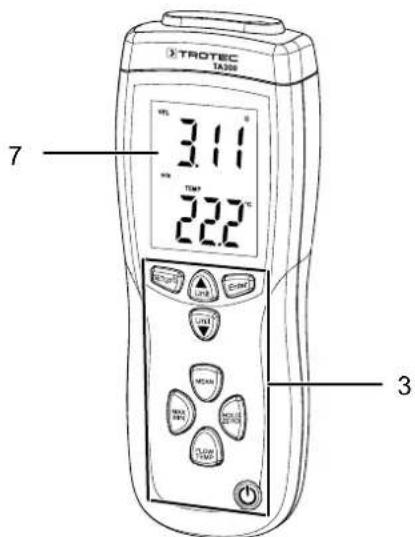

Representatior de I'appareil

N^o Désignation

1 Port mini-USB
2 Prise pour cable de charge
3 Éléments de commande
4 Tige t'élescopique
5 Protection capteur
6 Capteur
7 Ecran
8 Compartiment à pile
9 Filetage pour trépied
10 Entrée capteur

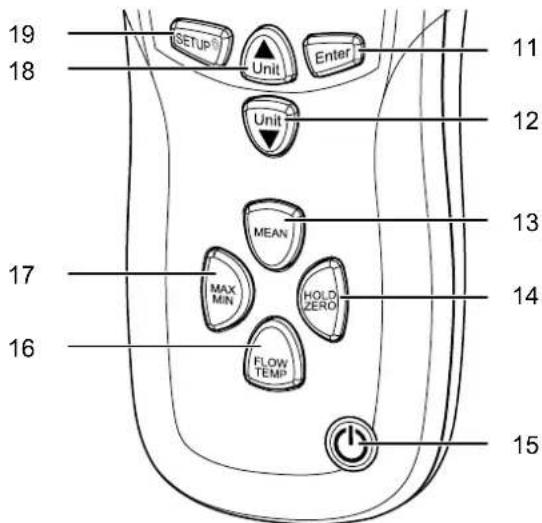

Éléments de commande

N° Désignation Fonction
11 Touche Enter Confirmation
12 Touche Unit ▼		Passage à l'options/à l'unité suivante
13 Touche MEAN Calcul de la moyenne
14 Touche HOLD/ZERO Gel de la valeur de mesure, RAZ de la valeur de mesure
15 Touche Marche/Arrêt		Mise en marche ou arrêt de l'ordinateil
16 Touche FLOW/TEMP		Changement de grandeur à mesurer
17 Touche MAX/MIN Affichage des valeurs maximum et minimum
18 Touche Unit ▲		Retour à l'options/à l'unité précédente
19 Touche SETUP/Eclairage		Activation des paramétrages/Activation/désactivation de l'éclairage

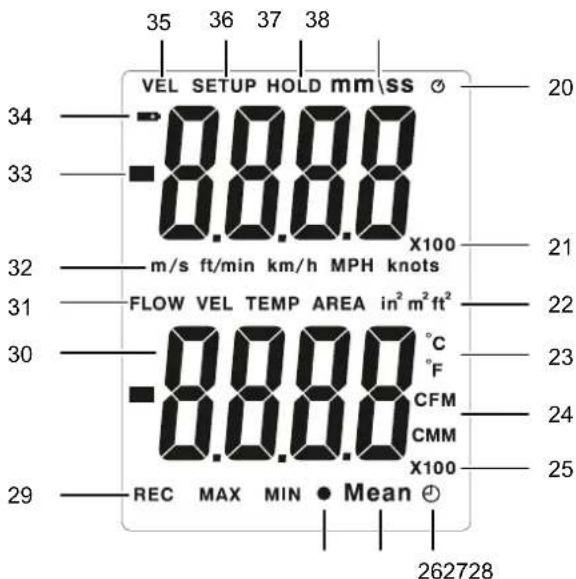

Écran

N° Affichage Signification
20 Arrêt automatique La fonction arrêt automatique est activée.
21 Facteur des données de l'affichage		La valeur effectivement mesurée est un multiple de la valeur affichée.
22 Unité de surface L'unité de surface actuellement définie pour la section du début volumique
23 Unité de température		L'unité de température actuellément définie
24 Unité de début volumique		L'unité de début volumique actuellément définie
25 Facteur des données de l'affichage		La valeur effectivement mesurée est un multiple de la valeur affichée.
26 Calcul de moyenne sur une durée		Le calcul de la moyenne sur une durée est actif.
27 MEAN		Le calcul de la moyenne est actif.
28 Calcul de moyenne multipoint		Le calcul de la moyenne multipoint est actif.
29 MAX/MIN/REC		MAX/MIN : la valeur mesurée affichée est le maximum / le minimum.
		REC : l'intervalle de calcul est en cours.
30 Affichage inférieur des valeurs de mesure		Affichage de la valeur pour différentes grandeurs
31 Mode de mesure		FLOW : le début volumique est mesuré.
		VEL : la vitesse du flux d'air est mesurée. (affichage uniquement pour le calcul de moyenne)
		TEMP : la température de l'air est mesurée.
		AREA : affché pendent la définition de la section pour le début volumique.
32 Unité de vitesse du flux d'air		L'unité actuellement définie pour la vitesse du flux d'air
33 Affichage supérieur des valeurs de mesure		Affichage de la vitesse du flux d'air mesurée
		Affiche la durée de l'intervalle de mesure
34 État de lapile		Clignote lorsque la pile est faible.
35 VEL		La mesure de vitesse du flux d'air est active.
36 SETUP		menu est actif.
37 HQLD		valeur de mesure est gelée.
38 Durée		L'intervalle de mesure est en cours.

\section*{Caracteristiques techniques}

Paramètre Valeur
Dimensions de l'appareil (hauteur x largeur x profondeur)	210 x 75 x 50 mm
Écran Écran à cristaux liquides à double affichage, 46,7 x 60 mm
Poids (sans emballage) 280 g
Alimentation électrique 1	pile monobloc 9 V
Conditions de fonctionnement	0 °C à + 50 °C, < 80 % HR
Échantillonnage 0,8 seconde environ
Vitesse du flux d'air
Plage de mesure m/s : de	0,1 à 25,0 ft/min : de 20 à 4 925 km/h : de 0,3 à 90 MPH : de 0,2 à 55,8 kn : de 0,2 à 48,5
Résolution m/s : 0,01	ft/min : 1 km/h : 0,1 MPH : 0,1 kn : 0,1
Précision m/s : ± 5 % de	la valeur mesurée + 1 digit
Débit volumique
Plage de mesure CFM : 0	001 à 999999 ft 3/min CMM : 0,001 à 999999 m³/min
Température
Plage de mesure °C : de	0 à 50 °F : de 32,0 à 122,0
Résolution °C : 0,1	°F : 0,1
Précision °C : ± 1,0	°F : ± 1,8

Composition de la fourniture

• 1 anémomètre à fil thermique TA300
• 1 capteur à fil thermique
• 1 cable de charge
• 1 mallette de transport
• 1 cable mini USB
• 1 CD-ROM avec logiciel METER
• 1 notice succincte
• 1 certificat de calibrage

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Utilissez une mallette adaptée au transport de l'appareil afin de le protégger contre les influences extérieures.

Stockage

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

• au sec et protégé du gel et de la chaleur
• dans un endroit protégé de la poussière et de l'exposition directe du soleil
• Rangez-le dans la mallette de transport de l'appareil fournie afin de le protégger.
• à une température de stockage correspondant aux caractéristiques techniques
• La pile est retiree de l'appareil

Utilisation

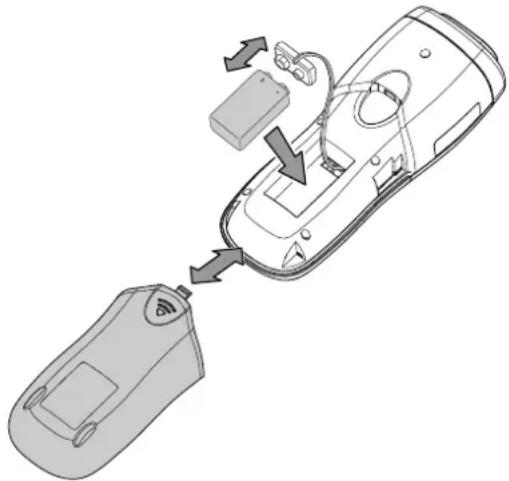

Mise en place de la pile

1. Ouvrez le compartment à pile (8) au dos en faisant glisser le couvercle vers le bas à l'endetroit marqué d'une flèche.
2. Raccordez la pile bloc de 9 V avec le clip de pile en respectant la polarité.
3. Insérez la pile avec le clip dans le compartment à pile.
4. Remettez le couvercle en place sur le compartment à pile en le faisant glisser.

L'enclenchement du couvercle doit etre audible.

Mise en marche de l'appareil

1. Raccordez le capteur à fil thermique à l'entrée capteur (10).
2. Appuyez sur la touche Marche/arrêt (15).

L'appareil est en marche.
Le capteur à fil thermique est à température au bout de 8 secondes.

Info

Veuillez noter que le passage d'un endroit froid a un endroit chaud peut entrainer la formation d'eau de condensation sur le circuit imprimé de l'appareil. Cet effet physique inévitable fausse les mesures. Dans ce cas, l'écran n'indique aucune valeur ou une valeur erronée. Attendez quelques minutes avant d'effectuer une mesure, afin que l'appareil s'adapte au changement de conditions.

Utilisation de la protection capteur

Le capteur peut être protégé au moyen de la protection argentee (5) afin d'eviter que les mesures ne soient fausses.

1. Poussez la protection vers le haut lorsque vous n'effectuez pas de mesure.
2. Poussez la protection vers le bas lorsqu'l'intervalle de mesure commence.

Exécution de la mesure

La protection capteur est en haut.
1. Appuyez sur la touche HOLD/ZERO (14) pendant 2 secondes environ afin d'effectuer une remise à zéro de la valeur.
2. Poussez la protection capteur (5) vers le bas.
3. Tirez la tige telescopique (4) jusqu'à la longueur souhaitee.

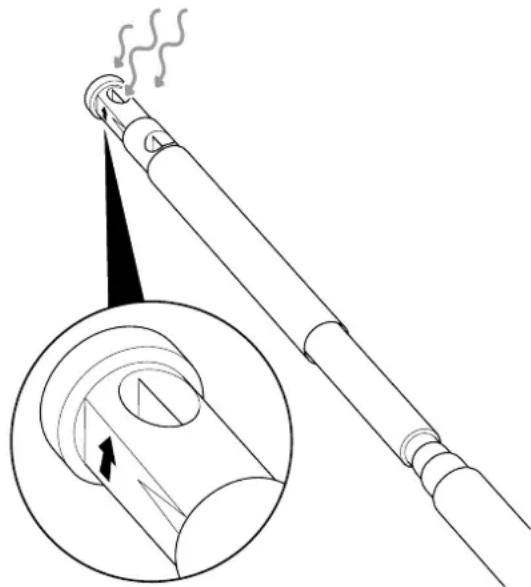

4. Tenez le capteur dans le flux objet de la mesure. La tete du capteurporte un marquage en forme de flèche.Tenez l'appareil de manière à ce que la flèche soit orientée dans la direction opposée au flux.

La vitesse du flux d'air s'affiche dans l'affichage supérieur (33).
La température s'affiche dans l'affichage inférieur (30).

Changement du mode de mesure

L'affichage inférieur (30) peut indiquer, à la demande, soit la température de l'air « TEMP », soit le débit volumique de l'air « FLOW ».

Appuyez sur la touche FLOW/TEMP (16) jusqu'à ce que le réglage souhaité apparaisse dans l'affichage Mode de mesure (31).

Changement d'unité de mesure

1. Appuyez sur la touche Unit (1) pour afficher la vitesse en m/s, km/h, ft/min, mph ou en nœuds.
2. Appuyez sur la touche Unit (1) afin de faire passer l'échelle de température de °C à °F ou inversement.
3. Lorsque vous étés en mode de mesure Débit volumique(« FLOW »), vous pouvez faire passer l'unité de CFM à CMM en appuyant sur la touche Unit 2).

Calcul de moyenne multipoints

Pendant une mesure, l'appareil est capable de calculer la moyenne multipoints de plusieurs valeurs de mesures individuelles. À cette fin, procédez de la manière suivante :

La protection capteur (5) est en haut.

1. Appuyez sur la touche MEAN (13).

La mention MEAN (27) et le symbole du calcul de moyenne multipoints (28) apparaissent à l'écran.
Le mode de mesure Vitesse du flux d'air est activé.
La valeur de mesure actuelle apparait dans l'affichage inférieur (30).
L'affichage supérieur (33) indique la valeur mesurée en dernier lieu.

1. Si vous poulez changer de mode de mesure, appuyez sur la touche FLOW/TEMP (16), au besoin plusieurs fois, jusqu'à ce que le mode souhaité apparaïssé dans l'affichage Mode de mesure (31).

2. Poussez la protection capteur vers le bas.

3. Tirez la tige téléscopique (4) à la longueur souhaitée.
4. Appuyez sur la touche Enter (11).

La première valeur mesurée est enregistrée.
Le calcul est lancé.

1. En appuyant sur la touche Enter (11), vous enregistrez des valeurs supplémentaires et vous les incluez dans le calcul.

2. Lorsque vous avez atteint le nombre de valeurs de mesure nécessaire, appuyez de nouveau sur la touche MEAN (13).

La mention MEAN (27) se met à clignoter.
La valeur moyenne calculée apparait dans l'affichage inférieur (30).

1. Pour revenir au processus normal de mesure, appuyez de nouveau sur la touche MEAN (13).

Calcul de moyenne sur une durée déterminée

L'appareil est également capable de calculer la valeur moyenne d'une mesure sur un intervalle de temps déterminé. À cette fin, procédez de la manière suivante :

La protection capteur (5) est en haut.

1. Appuyez sur la touche MEAN (13) pendant 2 secondes environ.

La mention MEAN (27) ainsi que le symbole Calcul de moyenne sur une durée (26) apparaissent à l'écran.
L'affichage inférieur (30) indique la vitesse du flux, tandis que « VEL » apparait dans l'affichage du Mode de mesure (31).

1. Si vous poulez changer de mode de mesure, appuyez sur la touche FLOW/TEMP (16), au besoin plusieurs fois, jusqu'à ce que le mode souhaité apparaïssé dans l'affichage Mode de mesure (31).
2. Poussez la protection capteur vers le bas.
3. Tirez la tige téléscopique (4) à la longueur souhaitée.
4. Appuyez sur la touche Enter (11) pour lancer le calcul.

La période d'enregistrement commence.
Le symbole Durée (38) s'affiche.
La durée écoulée est indiquée dans l'affichage supérieur (33).
La valeur de mesure actuelle apparait dans l'affichage inférieur (30).

1. Vous pouvez interrompre et poursuivre le processus de mesure, même plusieurs fois, en appuyant sur la touche Enter (11).

2. Pour arrêté le processus de mesure, appuyez sur la touche MEAN (13).

La mention MEAN (27) se met a clignoter.
La valeur moyenne calculée est affichée.

1. Pour revenir au processus normal de mesure, appuyez de nouveau sur la touche MEAN (13).

Utilisation de la fonction HOLD

1. Appuyez brievement sur la touche HOLD/ZERO (14).
   La valeur actuelle est « gelée »
2. Appuyez de nouveau sur la touche HOLD/ZERO (14) pour revenir au processus de mesure normal.

Affichage des valeurs de mesure MIN/MAX

L'appareil permet de déterminer les valeurs minimum (MIN) et maximum (MAX) pour un intervalle de temps déterminé.

1. Appuyez une fois sur la touche MAX/MAX (17) pour visualiser la valeur de mesure la plus élevé.
2. Appuyez deux fois sur la touche MAX/MAX (17) pour visualiser la valeur de mesure la plus)basse.
3. Appuyez sur la touche MAX/MIN (17) pendant 2 secondes environ pour revenir au processus de mesure normal.

Options du menu

Le menu permet de partager aux paramétrages suivants :

Section du conduit d'écoulement
- Unité de débit volumique
- Arrêt automatique

Pour acceder au menu des paramétrages, précédez de la manière suivante:

1. Appuyez sur la touche SETUP/Eclairage (19) pendant 3 secondes environ.

Le menu s'ouvre.
La mention SETUP (36) apparait a I'ecran.

1. Appuyez sur la touche Unit (12) ou Unit (18), pour acceder au sous-menu souhaite.

2. Pour modifier les options, suivez les instructions des sections suivantes.

3. Appuyez de nouveau sur la touche touche SETUP/ Éclairage (19) pendant 3 secondes environ pour fermer le menu.

Changement de l'unité de la section du conduit d'écoulement

1. Sélectionnez dans le menu le sous-menu « Unit » et confirmez ce choix avec la touche Enter (11).
   La mention AREA apparait dans l'affichage du mode de mesure (31).
2. Au moyen des touches « Unit » (12, 18), vous pouvez restant en modérer les unités.
3. À nouveau, la touche Enter (11) vous permet de confirmer votrechoix.

Modification de la section du conduit

1. Sélectionnez dans le menu le sous-menu « AREA » et confirmez ce besoin avec la touche Enter (11).

La valeur AREA à 4 chiffres clignote dans l'affichage inférieur (30).

1. Déplacez la virgule d'un chiffre vers la gauche en appuyant sur la touche Unit 8).
2. Déplacez la virgule d'un chiffre vers la droite en appuyant sur la touche Unit 2).
3. Appuyez sur la touche Enter (11).

Le chiffre situé le plus à droite clignote.

5.Modifiez sa valeur au moyen des touches « Unit » (12, 18).
6. Pour passer au chiffre suivant vers la gauche, appuyez sur la touche MEAN (13).
7. Repetez les étapes 5 et 6 afin de fixer les chiffres restants.
8. Appuyez sur la touche Entrer (11) pour enregistrer les paramétrages.

Activation/désactivation de l'arrêt automatique

Lorsque l'arrêt automatique est activé, l'appareil s'arrête automatiquement au bout d'une période d'inactivité prolongée.

Pour paramétre la fonction suivant votrechoix,procédez de la maniere suivante:

1. Sélectionnez dans le menu le sous-menu « SLP » et confirmez ce besoin avec la touche Enter (11).

2. Sélectionnez l'option « ON » pour activer l'arrêt automatique ou bien « OFF » pour désactiver l'arrêt automatique.

3. Confirmez l'entrée avec la touche Enter (11).
   Lorsque l'arrêt automatique est activé, l'appareil s'arrête automatiquement au bout de 20 minutes d'inactivité.

Retro-éclairage

En cas de besoin, vous pouvez activer le rétro-éclairage de l'écran.

Pour activer ou désactiver le retro-éclairage, appuyez sur la touche SETUP /Éclairage (19).

Arrêt de l'appareil

Pour arrêté l'appareil, appuyez sur la touche Marche/Arrêt (15).

Logiciel

Le logiciel gratuite fourni est concu pour offrir des fonctions de base utiles. Le fabricant ne donne aucune garantie et n'offre aucune assistance relative à ce logiciel. Le fabricant decline toute responsabilité en ce qui concerne l'utilisation de ce logiciel libre et n'est pas tenu de le corriger ni de développer des mises à jour ni des mises à hauteur.

Le logiciel peut être télécharge à l'adresse fr.trotec.com.

Configuration requise pour I'installation

Assurez-vous que le PC répond aux exigences minimum suivantes pour l'installation du logiciel :

• Systèmes d'exploitation supportés (version 32 ou 64 bits):

-Windows10
-Windows8
-Windows7
-Windows Vista
- Windows XP

• Configuration matérielle requise :

Vitesse du processeur : 90 MHz minimum
-Mémoire vivé : 32 Mo minimum
- Espace disque disponible : 7 Mo minimum
- Résolution d'écran : 1 024 x 768 minimum (profondeur 16 bits)

Installation du logiciel PC

Les droits d'administrateur sont requis pour installer le logiciel.

1. Insérez le CD fourni compteant le logiciel dans le lecteur ou téléchargez la version actuelle du logiciel au point Services de la zone de téléchargement du site Internet de Trotec.

Vous trouvrez lelogiciel dansle Centre de telechargement sous la designation TA300.

1. Double-cliquez sur le fichier setup.exe.
2. Suivez les instructions de l'assistant d'installation.

Le programme s'installe en quelques minutes.
Un raccouri est cree sur le bureau.

Lancement du logiciel PC

1. Raccordez l'appareil à votre PC par l'intérimédiaire du cable USB et suivez les instructions à l'écran.
2. Demarrez le logiciel par l'intermédiaire du raccourci METER.exe.
3. Les données sont désormais affichées dans le graphisme du programme.

Vouvas ave la possibilité de stocker, d'exporter et d'imprimer les données ainsi récapurées ainsi que de manipulier l'affichage des valeurs de mesure au moyen des checkboxes.

Voutrouvez des informations sur l'utilisation du logiciel PC dans l'assistance en ligne.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avaitprésent des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

Affichage	Cause Remède
OL Pression	atmosphérique ou vitesse du flux supérieur(e) à la plage de mesure	• Vérifiez la tension de la pile et insérez une pile neuve de qualité aux fins de test. • Sélectionnez un autre emplacement pour la mesure. Si le message continue de s'afficher, effectuez une mesure de référence à un emplacement connu :1. sélectionnez pour la mesure un emplacement situé au sein de la plage de mesure.2. Appuyez sur la touche HOLD/ZERO (14) pendant 2 secondes environ afin d'effectuer une remise à zéro des valeurs de mesure enregistrées.3. Lisez la valeur mesurée sur l'affichage supérieur des valeurs de mesure (33).Si un code d'erreur continue de s'afficher, il se peut que l'appareil soit défectueux. Dans ce cas, contactez le service après-vente.
-OL Pression	atmosphérique inférieure à la plage de mesure
Erreur La vitesse du flux d'air ou le débit volumique est inférieur(e) à la plage de mesure

Maintenance et réparation

Remplacement des piles

Un changement de pile est requis lorsque le symbole État de la pile (34) clignote ou s'il devient impossible d'allumer l'appareil.

Au besoin, remplacez la pile (voir chapitre « Mise en place de la pile »).

Nettoyage

Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne penètre dans le boitier. N'utilise pas d'aerosol, de solvant, de nettoyant à base d'alcool ni de produit abrasif pour nettoyer l'appareil, mais uniquement un chiffon imbibé d'eau claire.

Réparation

Ne modifies pas l'appareil et ne montez pas de pieces de rechange. Veuillez vous adresser au fabricant pour faire réparer ou contrôle l'appareil.

Élimination

Éliminez toujours le matériel d'emballage en respectant les imperatifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.

Le pictogramme représentant une poubelle barrée signifie que cet apparéil, conformément à la directive sur les apparéils électriques ou électroniques usages (2012/19/UE), ne doit pas être eliminé en fin de vie avec les ordures menagères. Il en va de même pour les composants associés eventuels, les télécommandes par exemple.

Des points de collecte Gratis pour les apparciels electriques ou électroniques usages sont à votre disposition à proximite de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvez sur la page Internet

https://hub.trotec.com/?id=45090 des informations sur d'autres possibités de prise en charge. Sinon, adressez-vous à une entreprise homologuee dans votre pays pour le recyclage et l'élimination des appareils électriques usages.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation évientuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersenir.

Le pictogramme représentant une poubelle barree signifie que les piles ou les batteries ne doivent pas etre eliminées en fin de vie avec les ordures menagères. Si I'appareil inclut des piles ou des batteries contenant du mercure, du cadmium ou du plomb, le symbole chimique correspondant (Hg, Cd ou Pb) est apsoé en-dessous du pictogramme représentant une poubelle barree. N'abandonnez pas, sur la voie publique, des piles ou des appeareils electriques ou electroniques contenant des piles, afin d'éviter une pollution de l'environnement. Au sein de l'Union Européenne, les piles usages et les batteries doivent etre déposées à un point de collecte prévu à cet effet, conformément au RÉGLEMENT (UE) 2023/1542 DU PARLEMENT EUROPEEN ET DU CONSEIL du 12 juillet 2023 relatif aux batteries et aux déchets de batteries. Sortez les piles / les batteries des appeareils et eliminez-les séparation, conformément aux dispositions légales en vigueur.

Valable uniquement en France

NOTICE A DEPOSER DANS LE BAC DE TRI

Trotec GmbH

Grebbener Str. 7

D-52525 Heinsberg

[phone] - 400

[phone]

[e-mail]

www.trotec.com
