BA06 - Anémomètre TROTEC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Anémomètre numérique avec affichage LCD, mesure de la vitesse du vent en m/s, km/h, mph, ft/min.
Plage de Mesure	0,3 à 30 m/s
Précision	± 0,1 m/s
Utilisation	Idéal pour les professionnels et les amateurs souhaitant mesurer la vitesse du vent pour des applications météorologiques, de ventilation ou d'activités de plein air.
Alimentation	Piles AAA, autonomie prolongée.
Dimensions	Compact et léger, facile à transporter.
Maintenance	Nettoyer régulièrement l'appareil, vérifier les piles et remplacer si nécessaire.
Sécurité	Utiliser l'appareil conformément aux instructions pour éviter les dommages ou les blessures.
Informations Générales	Garantie fabricant, support technique disponible.

FOIRE AUX QUESTIONS - BA06 TROTEC

Comment calibrer l'anémomètre TROTEC BA06 ?

Pour calibrer l'anémomètre TROTEC BA06, suivez les instructions du manuel d'utilisation. Assurez-vous que l'appareil est sur une surface plane et qu'il est à température ambiante. Vous pouvez effectuer un calibrage en utilisant un ventilateur de référence.

Pourquoi l'anémomètre ne s'allume-t-il pas ?

Vérifiez que les piles sont correctement installées et qu'elles ne sont pas déchargées. Remplacez les piles si nécessaire. Si l'appareil ne s'allume toujours pas, contactez le service client.

Comment changer les unités de mesure sur le TROTEC BA06 ?

Pour changer les unités de mesure, consultez le manuel d'utilisation. Généralement, cela se fait en appuyant sur le bouton 'Unités' jusqu'à ce que l'unité souhaitée s'affiche.

Que faire si l'écran de l'anémomètre est trop sombre ou illisible ?

Assurez-vous que l'appareil est correctement éclairé. Si l'écran reste illisible, vérifiez l'état de la batterie ou consultez le manuel pour des informations sur le réglage de la luminosité.

Comment nettoyer l'anémomètre TROTEC BA06 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. N'utilisez pas de produits chimiques ou de solvants qui pourraient endommager l'appareil.

L'anémomètre donne des lectures incohérentes, que faire ?

Assurez-vous que l'appareil est en position stable et que le capteur n'est pas obstrué. Réalisez un calibrage comme indiqué dans le manuel. Si le problème persiste, contactez le service client.

Quelle est la plage de mesure de l'anémomètre TROTEC BA06 ?

L'anémomètre TROTEC BA06 a une plage de mesure typique de 0,3 à 30 m/s. Consultez le manuel pour des détails spécifiques sur les spécifications techniques.

Est-ce que l'anémomètre est étanche ?

Non, l'anémomètre TROTEC BA06 n'est pas étanche. Évitez tout contact avec l'eau et rangez-le dans un endroit sec.

Comment réinitialiser l'anémomètre TROTEC BA06 ?

Pour réinitialiser l'appareil, éteignez-le et retirez les piles. Attendez quelques minutes puis réinsérez les piles et rallumez-le.

Où puis-je trouver le manuel d'utilisation du TROTEC BA06 ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de TROTEC ou vous pouvez le demander au service client.

MODE D'EMPLOI BA06 TROTEC

Indications sur le manuel d'utilisation.... 2

Normes de sécurité .... 2

Informations sur l'appareil .... 3

Transport et stockage 5

Utilisation.... 5

Maintenance et réparation.... 6

Défauts et pannes.... 6

Élimination des déchets.... 6

Indications sur le manuel d'utilisation

Symboles

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications présentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.

Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sous le lien suivant :

Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate de l'endroit d'installation ou de l'appareil même !

Avertissement

Lire toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie et/ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.

Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• N'utilisez pas l'appareil dans des locaux présentant un risque d'explosion.
• N'utilisez pas l'appareil dans des atmosphères agressives.
• Ne plongez pas l'appareil sous l'eau. Ne laissez aucun liquide pénétrer à l'intérieur de l'appareil.
• L'utilisation de l'appareil n'est permise que dans les environnements secs et jamais sous la pluie ou par une humidité relative de l'air supérieure aux conditions admissibles de fonctionnement.
• Protégez l'appareil du rayonnement direct et permanent du soleil.

• N'exposez pas l'appareil à de fortes vibrations.

• Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.
  • L'appareil ne doit pas être ouvert.

• Observez les conditions d'entreposage et de fonctionnement conformément au chapitre Données techniques.

Utilisation conforme

Utilisez l'appareil uniquement pour mesurer la vitesse de l'air au sein de la plage de mesure indiquée dans les caractéristiques techniques. Veuillez observer les caractéristiques techniques et les respecter.

Pour utiliser l'appareil de manière adéquate, utilisez uniquement les accessoires homologués de Trotec ou les pièces de rechange de Trotec.

Utilisation non conforme

N'utilisez pas l'appareil dans les zones explosives ou pour effectuer des mesures dans les liquides ou sur les pièces sous tension.

Toute modification constructive, toute transformation ou tout ajout arbitraire au niveau de l'appareil est strictement interdit.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

- avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Risques résiduels

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement

Danger de suffocation ! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Avertissement

L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle ! Veuillez respecter les exigences relatives à la qualification du personnel !

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le détériorer.

Remarque

N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.

Informations sur l'appareil

Description de l'appareil

L'anémomètre permet de déterminer les vitesses de l'air et de les exprimer en différentes unités :

• Mètres par seconde (m/s)
• Kilomètres par heure (KPH)
• Pieds par minute (FPM)
• Milles par heure (MPH)
• Milles marins par heure en nœuds (KNT)

En outre, une fonction MAX/AVG (valeur maximale et moyenne) est disponible pour l'évaluation des mesures.

L'éclairage de l'écran s'active automatiquement en cas de mauvaises conditions de visibilité.

L'arrêt automatique de l'appareil permet d'économiser la pile lorsque celui-ci n'est pas utilisé.

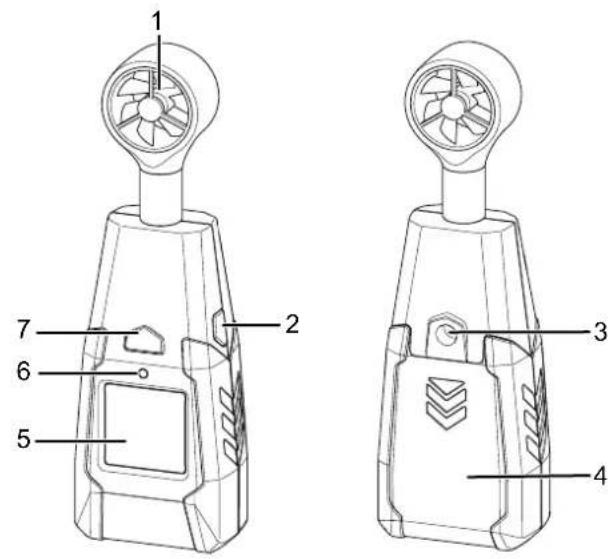

Représentation de l'appareil

N° Désignation

1 Hélice avec capteur

2 Touche MAX/AVG

3 Filetage pour trépied

4 Couvercle du compartiment à pile

5 Écran

6 Capteur de luminosité

7 Touche marche/arrêt

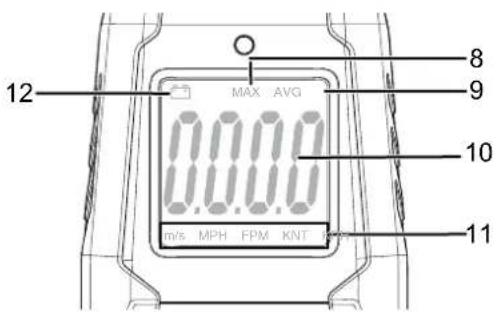

Écran

MAX AVG m/s MPH FPM KNT 12 8 9 10 11

N° Désignation

8 Indication MAX (valeur maximum)

9 Indication AVG (valeur moyenne)

10 Affichage de la valeur de mesure

11 Indication de l’unité de vitesse

12 Symbole de pile

Caractéristiques techniques

Paramètre Valeur
Modèle BA06
Vitesse du flux d'air
Plage de mesure 1,10	m/s à 30,00 m/s216 ft/min à 5900 ft/min3,96 km/h à 108,0 km/h2,46 mph à 67,0 mph2,13 kn à 58,0 kn
Précision ±3% ±0,30	m/s±3% ±40 ft/min±3% ±1,0 km/h±3% ±0,4 mph±3% ±0,4 kn
Résolution dans la plage de mesure	0,01 m/s1 ft/min0,1 km/h0,1 mph0,1 kn
Caractéristiques techniques générales
Fréquence des mesures	env. 1 mesure par seconde
Écran LCD monochrome
Altitude maximum d'utilisation	2 000 m
Température de stockage	-10 °C à 60 °C (14 °F à 140 °F)à < 80 % HR(sans condensation)
Température de fonctionnement	0 °C à 50 °C (32 °F à 122 °F) à < 80 % HR(sans condensation)
Alimentation électrique	1 pile bloc 9 V
Arrêt automatique au bout d'environ 15 minutes d'inactivité
Poids env. 158 g (avec pile)
Dimensions(long. x larg. x haut.)	167 mm x 56 mm x 34 mm

Composition de la fourniture

• 1 BA06
- 1 pile bloc 9 V
• 1 pochette / housse
- 1 notice succincte

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observez les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Utilisez la pochette fournie avec l'appareil pour transporter ce dernier afin de le protéger contre les influences extérieures.

Stockage

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

• au sec et protégé du gel et de la chaleur
• dans un endroit protégé de la poussière et de l'exposition directe du soleil
• le cas échéant, protégé de la poussière par une housse
• La température de stockage correspond à la plage indiquée au chapitre « Caractéristiques techniques ».
• Enlever la pile de l'appareil.

Utilisation

Mise en place de la pile

Remarque

Veuillez vous assurer que la surface de l'appareil est sèche et que l'appareil est éteint.

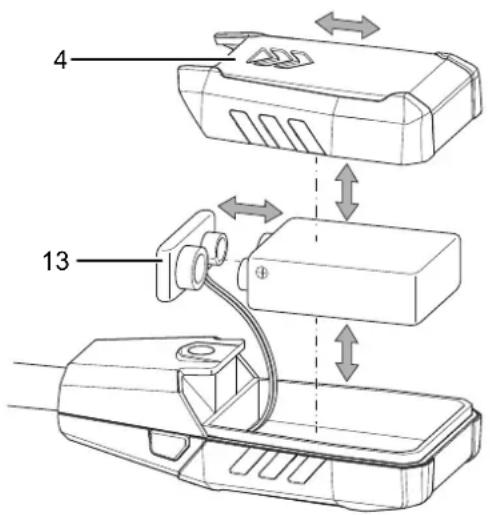

4 13

1. Retirez le couvercle du compartiment à pile (4) en le faisant glisser dans le sens de la flèche.
2. Raccordez la nouvelle pile au clip de pile (13) en respectant la polarité.
3. Replacez le couvercle du compartiment à pile (4) en le faisant coulisser.

Mise en marche et exécution des mesures

1. Appuyez sur la touche marche/arrêt (7).
   L'écran s'allume et l'appareil est prêt à fonctionner.
2. Tenez le capteur (1) dans la zone où la mesure doit être effectuée. À l'idéal, l'hélice doit être orientée de manière exactement perpendiculaire au flux.
   → La vitesse de l'air mesurée s'affiche en temps réel.

Indication :

Veuillez noter que le passage d'un endroit froid à un endroit chaud peut entraîner la formation de condensation sur la platine conductrice de l'appareil. Cet effet physique inévitable fausse les mesures. Dans ce cas, l'écran n'indique aucune valeur ou une valeur erronée. Attendez quelques minutes avant d'effectuer une mesure, afin que l'appareil s'adapte au changement de conditions.

Définition de l'unité de vitesse

1. Appuyez sur la touche MAX/AVG (2) pendant 2 secondes environ.
   L'indication de l'unité de vitesse (11) passe à l'unité suivante.
2. Répétez cette étape jusqu'à ce que l'unité souhaitée soit indiquée à l'écran.

Affichage des valeurs maximum et moyenne

1. Appuyez brièvement sur la touche MAX/AVG (2).
   L'écran indique la mention MAX (8) et la valeur maximum de la mesure s'affiche.
2. Appuyez de nouveau sur la touche MAX/AVG (2) afin d'afficher la valeur moyenne.
   L'écran indique la mention AVG (9) et la valeur moyenne de la mesure s'affiche.
3. Appuyez à nouveau sur la touche MAX/AVG (2) pour désactiver la fonction.

Arrêt de l'appareil

1. Appuyez brièvement sur la touche marche/arrêt (7).

L'appareil s'éteint.

⇒ Les valeurs maximum et moyenne sont effacées.

Maintenance et réparation

Remplacement des piles

Un changement de pile est requis lorsque le symbole de pile (12) apparaît ou s'il n'est plus possible d'allumer l'appareil (voir le chapitre « Mise en place de la pile »).

Nettoyage

Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. N'utilisez pas d'aérosol, de solvant, de nettoyant à base d'alcool ni de produit abrasif pour nettoyer l'appareil, uniquement un chiffon imbibé d'eau claire.

Dépannage

Veuillez ne pas modifier l'appareil, ni monter des pièces de rechange. Veuillez vous adresser au fabricant pour faire dépanner ou contrôler l'appareil.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante.

Défaut Cause Remède
Impossible de mettre l’appareil en marche.	La pile est vide. Mettez en place une nouvelle pile (voir chapitre « Utilisation »).

Élimination des déchets

Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet www.trotec24.com vous informe également sur les autres possibilités de retour que nous proposons.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais être éliminées conformément à la directive européenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.

Trotec GmbH

Grebener Str. 7

D-52525 Heinsberg

)[phone]

[phone]

[e-mail]

www.trotec.com
