MODE D'EMPLOI PC200 TROTEC

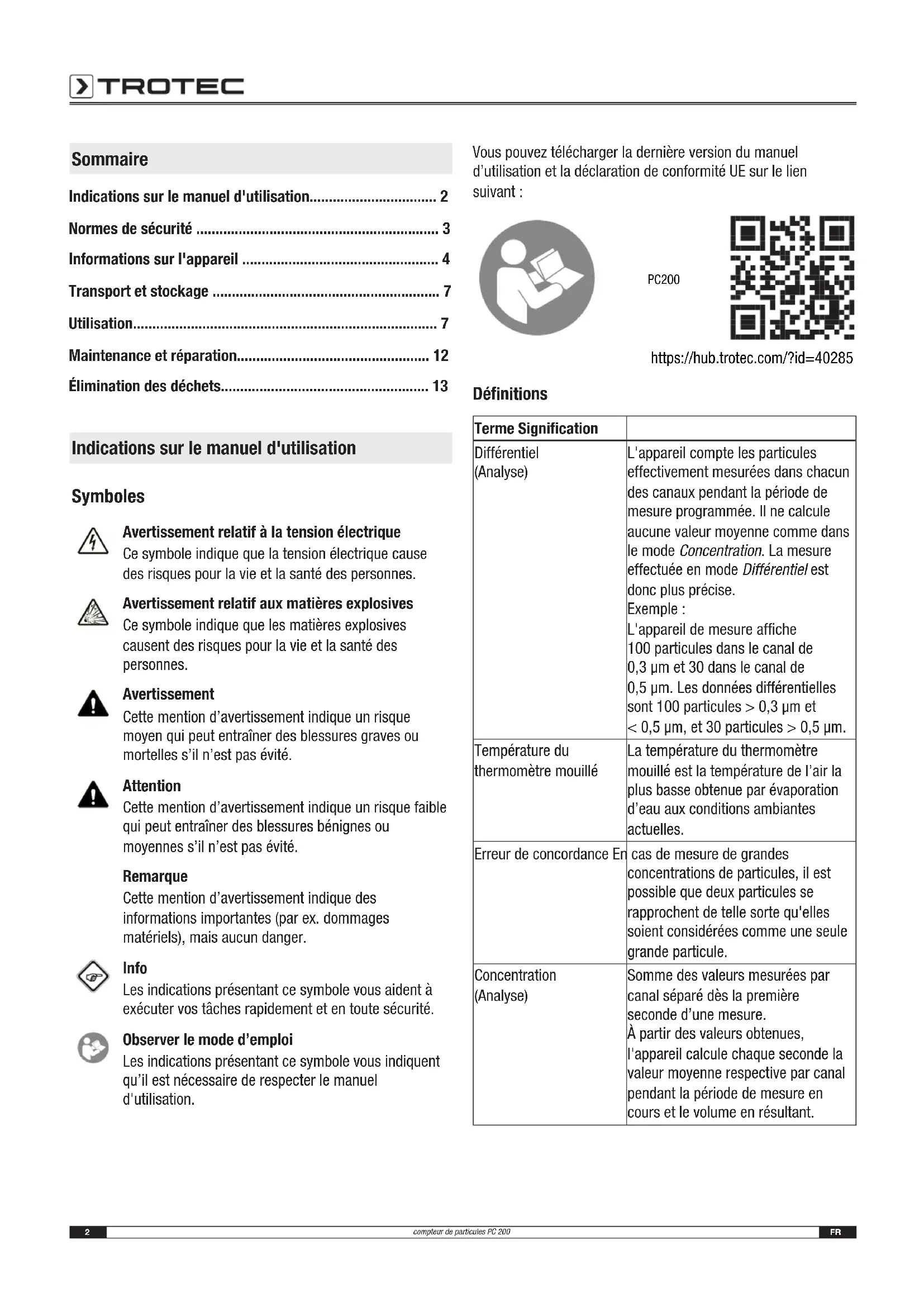

• compteur de particules PC 200 Sommaire Indications sur le manuel d'utilisation p. 2
• Normes de sécurité p. 3
• Informations sur l'appareil p. 4
• Transport et stockage p. 7
• Utilisation p. 7
• Maintenance et réparation p. 12
• Élimination des déchets Indications sur le manuel d'utilisation Symboles Avertissement relatif à la tension électrique Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes. Avertissement relatif aux matières explosives Ce symbole indique que les matières explosives causent des risques pour la vie et la santé des personnes. Avertissement Cette mention d’avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s’il n’est pas évité. Attention Cette mention d’avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s’il n’est pas évité. Remarque Cette mention d’avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger. Info Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité. Observer le mode d’emploi Les indications présentant ce symbole vous indiquent qu’il est nécessaire de respecter le manuel d'utilisation. Vous pouvez télécharger la dernière version du manuel d’utilisation et la déclaration de conformité UE sur le lien suivant: PC200 https://hub.trotec.com/?id=40285 Définitions Terme Signification Différentiel (Analyse) L'appareil compte les particules effectivement mesurées dans chacun des canaux pendant la période de mesure programmée. Il ne calcule aucune valeur moyenne comme dans le mode Concentration. La mesure effectuée en mode Différentiel est donc plus précise. Exemple: L'appareil de mesure affiche 100 particules dans le canal de 0,3µm et 30 dans le canal de 0,5µm. Les données différentielles sont 100 particules >0,3µm et <0,5µm, et 30 particules >0,5µm. Température du thermomètre mouillé La température du thermomètre mouillé est la température de l’air la plus basse obtenue par évaporation d’eau aux conditions ambiantes actuelles. Erreur de concordance En cas de mesure de grandes concentrations de particules, il est possible que deux particules se rapprochent de telle sorte qu'elles soient considérées comme une seule grande particule. Concentration (Analyse) Somme des valeurs mesurées par canal séparé dès la première seconde d’une mesure. À partir des valeurs obtenues, l'appareil calcule chaque seconde la valeur moyenne respective par canal pendant la période de mesure en cours et le volume en résultant.FR 3 compteur de particules PC 200 Terme Signification Cumulatif (Analyse) Ici, il s'agit de la somme des différentes tailles de particules dans chaque canal inférieur de la taille de particule suivante la plus petite. Exemple d’affichage: - 5μ = 26 - 10μ = 14 Ensuite, mesure de seulement 12 particules de la taille 5µ: 12 + 14 = 26 Efficacité de comptage L'efficacité de comptage indique la probabilité qu'une particule de la taille la plus petite détectable soit reconnue et comptée dans le cadre de la mesure. Pour les particules plus grandes que la taille la plus petite détectable, l'efficacité de comptage est égale à 100%. Normes de sécurité Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même. Avertissement Lisez toutes les consignes de sécurité et toutes les instructions. Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves. Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement. Les enfants de plus de 8ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation. Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l’appareil sans surveillance. p. 13

• N’utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d’explosion.

• N'utilisez pas l'appareil dans des atmosphères agressives.

• Ne plongez pas l'appareil sous l'eau. Ne laissez aucun liquide pénétrer à l’intérieur de l’appareil.

• L’utilisation de l’appareil n’est permise que dans les environnements secs et jamais sous la pluie ou par une humidité relative de l’air supérieure aux conditions admissibles de fonctionnement.

• Protégez l’appareil du rayonnement direct et permanent du soleil.

• Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.

• L'appareil ne doit pas être ouvert.

• N'utilisez l'appareil que si les précautions de sécurité prises sont suffisantes à l'endroit de la mesure (par exemple lors de mesures sur la voie publique, sur les chantiers, etc.). Dans le cas contraire, n'utilisez pas l'appareil.

• Observez les conditions d’entreposage et de fonctionnement conformément au chapitre Données techniques. Utilisation conforme L'appareil est conçu pour mesurer la taille et le nombre des particules dans l’air. Pour utiliser l'appareil de manière adéquate, utilisez uniquement les accessoires homologués de Trotec ou les pièces de rechange de Trotec. Utilisation non conforme L'appareil ne doit pas être utilisé pour la mesure dans un liquide. L'appareil ne doit pas être utilisé en zone explosive, en contact avec de l'eau ou en cas d’humidité de l’air élevée. Il est interdit de modifier, compléter ou altérer l’appareil de quelque manière que ce soit. Qualification du personnel Toute personne utilisant le présent appareil doit:

• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité. Risques résiduels Avertissement relatif à la tension électrique Risque d'électrocution provoquée par la pénétration de liquide dans le boîtier! Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier. Avertissement relatif à la tension électrique Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée!4 FR compteur de particules PC 200 Avertissement relatif à la tension électrique Retirez la fiche d'alimentation de la prise secteur et l'accumulateur de l'appareil avant toute intervention sur l’appareil! Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur. Avertissement relatif aux matières explosives N’exposez jamais l’accumulateur à une température supérieure à 45 °C! Ne mettez jamais l’accumulateur en contact avec de l'eau ou du feu! Évitez les rayons directs du soleil et l'humidité. Cela peut provoquer une explosion! Avertissement relatif au rayonnement laser Laser classe 1 Le laser est encapsulé à l’intérieur de l’appareil. N’ouvrez pas l’appareil afin d’éviter tout contact direct avec le laser et le rayonnement qui en émane. Avertissement Danger de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants. Avertissement L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants. Avertissement L’utilisation de l’appareil peut comporter un risque s’il est utilisé par des personnes non compétentes, en cas d’utilisation non conforme ou non conventionnelle! Veuillez respecter les exigences relatives à la qualification du personnel! Attention Les batteries lithium-ions risquent de prendre feu en cas de surchauffe ou de dommage. Assurez un éloignement suffisant par rapport aux sources de chaleur, ne soumettez pas les batteries lithium-ions au rayonnement solaire direct et assurez-vous de l’intégrité de l’enveloppe. Ne surchargez pas les batteries lithium-ions. N’utilisez pour la charge que des chargeurs intelligents qui coupent d’eux-mêmes le courant de charge lorsque la batterie est entièrement chargée. Chargez toujours les batteries lithium-ions à temps, avant qu’elles ne soient complètement déchargées. Attention Tenez l'appareil à l'écart de sources de chaleur. Remarque N’exposez pas l’appareil à l’humidité ou à des températures extrêmes afin d’éviter de le détériorer. Remarque N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil. Informations sur l'appareil Description de l’appareil Le compteur de particules sert à mesurer le nombre et la taille des particules flottant dans l'air. Les données mesurées servent à analyser les salles blanches ou à prouver la pollution de l’air aux particules fines. Pour obtenir les données, le compteur de particules aspire de l'air durant un laps de temps paramétrable, pour ensuite déterminer le nombre et la taille des particules comprises dans l'air aspiré. Les particules de taille 0,3μm, 0,5μm, 1,0μm, 2,5μm, 5,0μm et 10,0μm sont prises en compte au même titre les unes que les autres. Trois types d'analyse sont proposés (voir aussi Définitions): Cumulatif : Nombre de toutes les particules allant jusqu'à une taille de particule sélectionnée, p.ex.: 0,5μm = 417 veut dire que 417particules présentent une taille de >0,3μm à 0,5μm. Différentiel: Concentration absolue des différentes tailles de particule par canal et par volume mesuré. Concentration : Concentration moyenne des différentes tailles de particule par canal par volume mesuré. Les valeurs déterminées s'affichent simultanément pour toutes les tailles de particules activées à l'écran couleur de 2,8". En plus, la pollution de l'air s'affiche sur une échelle de mesure colorée pour une taille de particules paramétrable par l'opérateur. Dès que la pollution aux particules se trouve en dehors de la zone verte de l'échelle, une alarme retentit (voir tableau «Seuils d’alarme pour l’exposition aux particules»). En plus des particules comptées, l'appareil affiche également la température, l'humidité relative, ainsi que le point de rosée calculé et la température du thermomètre mouillé. Les mesures, ainsi que les photos et les vidéos, peuvent être enregistrées dans la mémoire interne de l'appareil ou sur une carte microSD pour ensuite être transférées sur un PC avec un câble USB.FR 5 compteur de particules PC 200 L’appareil est équipé d’une cellule de mesure à laser (laser classe 3R, 780 nm, 1,5-3 mW). Du fait de l’encapsulation qui garantit une manipulation sûre, l’appareil est classé dans la classe laser 1 (DIN EN 60825-1) selon le règlement allemand «TROS Laserstrahlung» (règles techniques sur la protection du travail concernant le rayonnement optique artificiel de l'Institut fédéral pour la sécurité et la santé au travail). Tout travail de réparation ou de maintenance doit être effectué exclusivement par du personnel qualifié dans le respect des consignes légales. Seuils d'alarme pour la pollution aux particules fines

Canal Vert Jaune (tonalité) Rouge (tonalité) 0,3μm 0 ~ 100000 100001 ~

Les plages de valeurs limite énumérées pour chaque canal sont évaluées selon la norme ISO 14644-1 et l'expérience pratique. Elles ne sont en aucune manière contraignantes juridiquement et ont une fonction uniquement indicative. Représentation de l’appareil

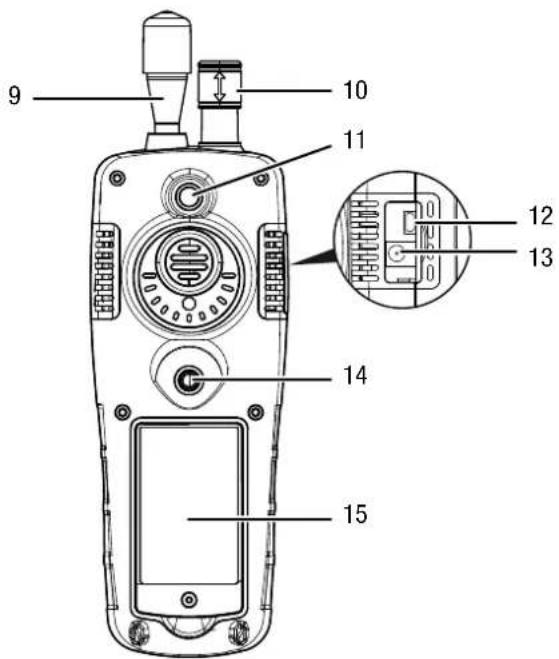

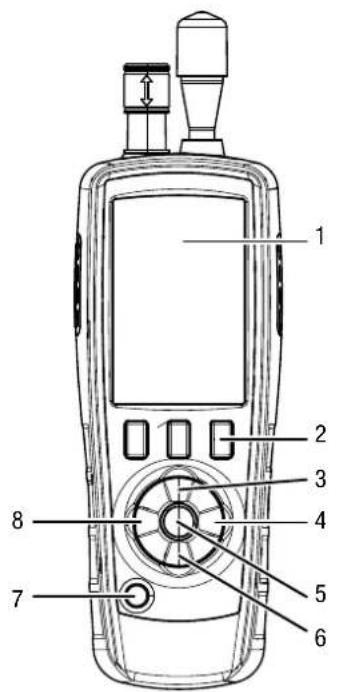

N° Désignation 9 Entonnoir de mesure 10 Sonde de température et d'humidité 11 Caméra 12 Port USB 13 Raccordement électrique 14 Filetage pour trépied 15 Compartiment batterie6 FR compteur de particules PC 200 Caractéristiques techniques Paramètre Valeur Modèle PC200 Dimensions (h x l x p): 240 mm x 75 mm x 57 mm Poids 570 g Source lumineuse Laser classe 1 (laser classe 3R encapsulé pour éviter toute manipulation, 780nm, 1,5-3mW, classifié selon DINEN60285-1 et règlement «Radiation laser TROS») Interfaces PC Port USB Filetage pour trépied 1/4" – 20 UNC Conditions de stockage -10 à +50°C à < 95% HR (sans condensation) Écran Écran LCD couleur de 2,8" avec rétro-éclairage, 320 x 240 pixels Fonctions Affichage des valeurs maximum, minimum et de la moyenne, fonction de gel de la valeur, alarme, sélection de la langue, commutation °C/°F, enregistrement photo ou vidéo Format de l'image, résolution JPEG, 640 x 480 pixels Format vidéo, résolution 3GP, 320 x 240 pixels Enregistrement des données 5000 enregistrements dans la mémoire flash interne (extension de mémoire optionnelle par carte microSD: 16Go max.) Énergie Batterie Batterie Li-ions polymère Autonomie env. 4 heures en fonctionnement continu Temps de charge env. 2 heures avec bloc secteur Arrêt automatique 3 min, 15 min ou 60 min Désactivation automatique de l’écran 90 s, 2 min ou 4 min Mesure de température Plage de température 0 °C à 50 °C (32 °F à 122 °F) Précision de température ±0,5 °C (0,9 °F) de 10 °C à 40 °C (50 °F à 104 °F), ±1,0 °C (1,8 °F) pour les autres températures Paramètre Valeur Plage de température point de rosée 0 °C à 50 °C (32 °F à 122 °F) Précision de température point de rosée ±0,5 °C (0,9 °F) de 10 °C à 40 °C (50 °F à 104 °F), ±1,0 °C (1,8 °F) pour les autres températures Plage de température thermomètre mouillé 0 °C à 80 °C (32 °F à 176 °F) Précision de température thermomètre mouillé ±1,0 °C (1,8 °F) Mesure d'humidité Plage de mesure humidité 0% HR à 100% HR Précision humidité ±3% HR de 40% à 60% ±3,5% HR de 20% à 40% et 60% à 80% ±5% HR de 0% à 20% et 80% à 100% Paramètre Valeur Compteur de particules Canaux (tailles de particule détectables) 0,3μm, 0,5μm, 1,0μm, 2,5μm, 5,0μm, 10,0μm Débit 2,83l/min. (0,1ft³/min.) (=>0,99l/21s) commande par pompe interne Mode de comptage Cumulatif, différentiel, concentration Efficacité de comptage 50% pour 0,3 μm ; 100% pour particules > 0,45μm (selon ISO21501) Erreur de concordance 5%, 2 millions de particules par 28,3 litres Comptage zéro 1 comptage/5 minutes (selon JIS B9921) Démarrage retardé 1 à 100 secondes Entrée d'échantillon Sonde isocinétique Étalonnage par particules en latex monodispersées (particules PSL; selon NIST) Source lumineuse de la cellule de mesure Laser classe 1 (laser classe 3R encapsulé contre toute manipulation, 780nm, 1,5-3mW, classifié selon DINEN60285-1 et règlement «Radiation laser TROS»)FR 7 compteur de particules PC 200 Composition de la fourniture

• 1 compteur de particules PC200

• 1 câble de raccordement USB + logiciel

• 1 chargeur Transport et stockage Remarque L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée. Observez les informations relatives au transport et à l'entreposage de l'appareil. Transport Utilisez la pochette fournie avec l’appareil pour transporter ce dernier afin de le protéger contre les influences extérieures. La batterie Li-ion fournie est soumise aux exigences du droit des marchandises dangereuses. Observez les instructions suivantes relatives au transport ou à l’expédition de batteries Li-ion:

• Les batteries peuvent être transportées sur la route par l’utilisateur sans autres conditions.

• Il est nécessaire de respecter les exigences et les marquages spécifiques lors de l’expédition par des tiers (par ex. transport aérien ou entreprises de transport). Ici, un expert des matières dangereuses doit être consulté pour la préparation des colis. – N’utilisez les batteries que si le boîtier est intact. – Mettez de la bande adhésive sur les contacts ouverts et emballez les batteries de telle sorte qu'elles ne bougent pas dans l'emballage. – Veuillez également respecter les prescriptions nationales éventuelles. Stockage Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil:

• au sec et protégé du gel et de la chaleur

• dans un endroit protégé de la poussière et de l’exposition directe du soleil

• le cas échéant, protégé de la poussière par une housse

• à un température correspondant à la plage indiquée au chapitre «Caractéristiques techniques».

• Retirez la/les batterie/s en cas de stockage prolongé.

• retirer les piles de l’appareil Utilisation Allumer

1. Maintenez la touche «Marche/Arrêt» appuyée ,

jusqu'à ce que l'écran couleur s'allume. ð L'appareil est opérationnel dès que l'écran de démarrage avec le libellé «PARTICLE» s'affiche. Éléments de commande Les éléments de commande suivants sont à votre disposition : Les touches vous permettent de sélectionner l'option de mesure souhaitée ou un point de menu. La touche«ENTER» vous permet de valider votre sélection. La touche «ESC» vous permet de revenir à tout moment au menu précédent. Les touches «F1», «F2» et «F3» vous permettent de sélectionner différentes fonctions selon l'écran actuellement affiché. Sélection de la langue

1. Appuyez sur la touche«F2» dans l'écran de démarrage.

ð Le menu Réglages système s’ouvre.

2. Appuyez 2fois sur la touche et validez avec la

touche«ENTER». ð Le menu langue s’ouvre.

3. Sélectionnez la langue souhaitée à l'aide des

4. Appuyez 2fois sur la touche«ESC».

Écran de démarrage À partir de l'écran de démarrage, vous pouvez sélectionner les menus suivants: Touche«F1» Réglages mémoire – Données enregistrées Touche«F2» Réglages système – Paramètres système Touche«F3» Info – Informations sur l’appareil 4 Touche «ENTER» Écran «Mesure» Réglages mémoire – Données enregistrées Le menu Réglages mémoire comprend les sous-menus suivants: images Afficher les images vidéos Afficher les vidéos enregistrements particule Afficher les protocoles de mesure8 FR compteur de particules PC 200 Réglages système – Paramètres système Le menu Réglages système comprend les sous-menus suivants: Date/heure Régler la date et l'heure couleur d'écriture Régler la couleur des polices langue Sélectionner la langue luminosité Régler la luminosité de l'écran désactivation automatique Régler la désactivation automatique désactivation écran Régler la désactivation automatique de l'écran alarme Activer/ désactiver l'alarme statut de l'enregistrement Afficher le taux d'occupation de la mémoire paramètres d'usine Rétablir les réglages d'usine unités Commuter l'unité de température Écran «Info» Cet écran affiche aussi bien les informations sur le compteur de particules que des informations générales sur la mesure des particules. Les touches «F1» et «F3» vous permettent de naviguer à l’écran. Écran «Mesure» L'écran «Mesure» comprend les informations suivantes:

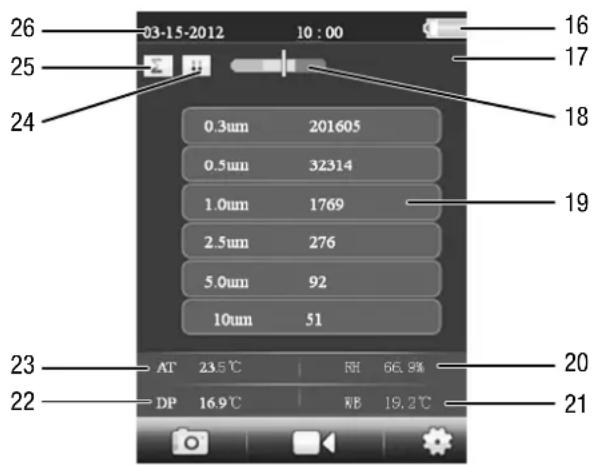

N° Désignation 16 Affichage batterie 17 Démarrage retardé durée de mesure intervalle de mesure 18 Échelle de mesure de la pollution aux particules 19 Taille et nombre de particules 20 Humidité relative 21 Température du thermomètre mouillé 22 Point de rosée 23 Température

Mesure en cours /Mesure stoppée 25 Type d'analyse: Mesure de particules, mode cumulatif Mesure de particules, mode différentiel Mesure de particules, mode concentration 26 Date & Time (date et heure) À partir de l'écran «mesure», vous pouvez sélectionner les menus suivants: Touche«F1» Enregistrer photo/vidéo Touche«F2» Réglages mémoire – Données enregistrées Touche«F3» Réglages particule – Réglages de mesure Touche «RUN/ STOP» Lancer une nouvelle mesureFR 9 compteur de particules PC 200 Réglages particules – Paramètres de mesure Le menu «Réglages particules» comprend les sous-menus suivants: durée échantillon Régler la durée de mesure retard de démarrage Régler la temporisation de démarrage sélection de canal Afficher/masquer certaines tailles de particules à l'aide de la touche «ENTER» température ambiante/ %hr Afficher/masquer (enable/disable) la température et l'humidité relative cycle échantillon Régler le nombre de cycles de mesure mode échantillon Régler le type d'analyse cumulatif, différentiel, concentration intervalle Régler l'intervalle de mesure affichage du niveau Sélectionner la taille des particules pour l'échelle de mesure de pollution aux particules Exemple: Réglage de la durée de mesure

1. Les touches vous permettent de sélectionner le

menu «Durée échantillon» avant de valider avec la touche«ENTER». ð Le menu «Durée échantillon» apparaît.

2. Appuyez sur la touche «ENTER».

ð La durée de mesure s'affiche en surbrillance bleue.

3. Les touches vous permettent de régler la durée de

mesure avant de valider avec la touche«ENTER». ð La durée de mesure ne s'affiche plus en surbrillance bleue. La valeur paramétrée est enregistrée. Exécution de la mesure

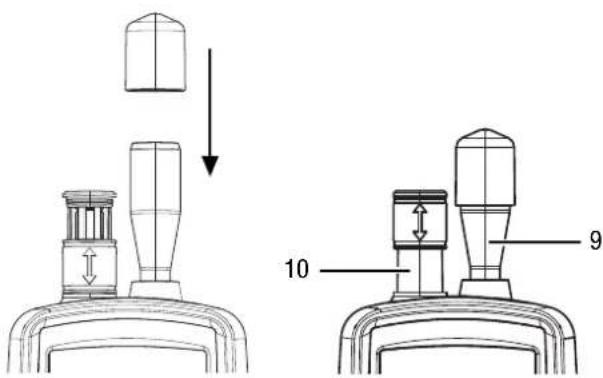

1. Faites coulisser le capuchon de protection de la sonde de

température(10) vers le bas.

2. Retirez le capuchon de protection de l'entonnoir de

3. Appuyez sur la touche«ENTER» dans l'écran de

démarrage. ð L'écran «Mesure» s'affiche.

4. Appuyez sur la touche «RUN/STOP»“.

ð En fonction du paramétrage, le démarrage retardé, la durée de mesure et l'intervalle de mesure s'affichent les uns après les autres. ð Le nombre de particules mesuré et leur taille s'affichent. Après chaque mesure, le système génère automatiquement un protocole de mesure. Si, en plus, vous voulez prendre une photo ou une vidéo de la mesure, procédez comme il est décrit dans les paragraphes suivants. Réalisation d’une mesure et prise de photo

1. Appuyez sur la touche «F1» pour lancer la fonction

2. Appuyez à nouveau sur la touche «F1» pour lancer la

fonction photo. ð L'image actuelle prise s'affiche derrière les données de mesure.

3. Appuyez sur la touche «RUN/STOP»“.

ð En fonction du paramétrage, le démarrage retardé, la durée de mesure et l'intervalle de mesure s'affichent les uns après les autres. ð Le nombre de particules mesuré et leur taille s'affichent.

4. Appuyez sur la touche«F1» pour enregistrer une photo de

l'affichage actuel. ð La photo s'affiche. ð En arrière-plan, la mesure se poursuit.

5. Vous pouvez enregistrer la photo avec la touche«F1»

ou l'effacer avec la touche«F3» .10 FR compteur de particules PC 200 Réalisation de la mesure et enregistrement d’une vidéo

1. Appuyez sur la touche«ENTER» dans l'écran de

démarrage. ð L'écran «Mesure» s'affiche.

2. Appuyez sur la touche «F1» pour lancer la fonction

3. Appuyez sur la touche «F3» pour lancer la fonction vidéo.

ð L'image actuelle prise s'affiche derrière les données de mesure.

4. Appuyez sur la touche «RUN/STOP»“.

ð En fonction du paramétrage, le démarrage retardé, la durée de mesure et l'intervalle de mesure s'affichent les uns après les autres. ð Le nombre de particules mesuré et leur taille s'affichent.

5. Appuyez à nouveau sur la touche «F2» pour

lancer l’enregistrement vidéo. ð La durée de l'enregistrement s'affiche en haut de l'écran.

6. Appuyez sur la touche «F2» pour arrêter

l'enregistrement vidéo. ð Le libellé «Saving File» s'affiche à l'écran. La vidéo est enregistrée. Mise en place d’une carte microSD La mémoire de l'appareil peut être étendue par la mise en place d'une carte microSD. Pour insérer une carte microSD, procédez de la façon suivante:

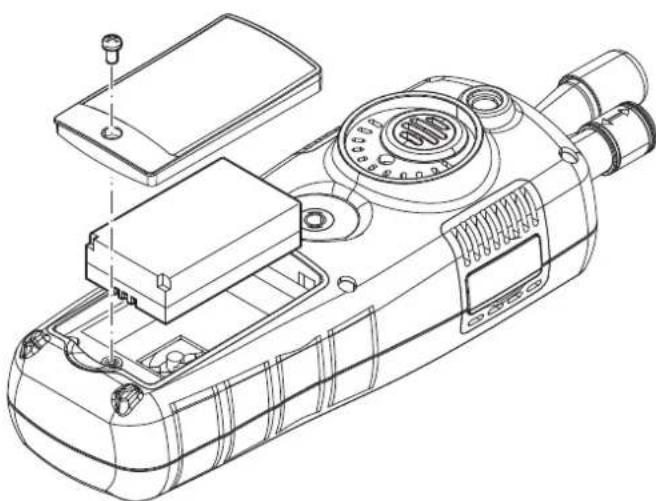

1. Éteignez l’appareil.

2. Desserrez la vis et ouvrez le compartiment batterie.

3. Retirez la batterie.

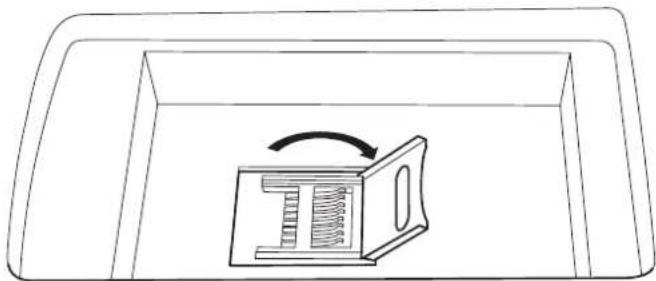

4. Ouvrez le couvercle pour la carte mémoire.

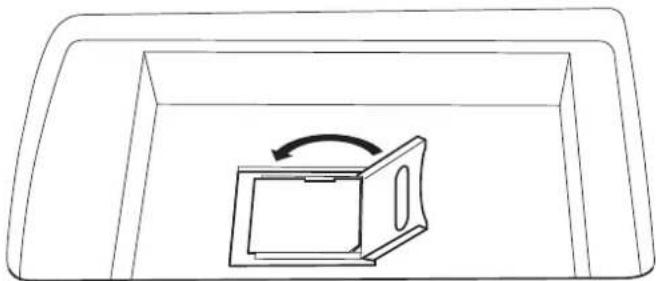

5. Insérez la carte mémoire et refermez le couvercle.

6. Remettez la batterie en place.

7. Refermez le compartiment batterie et resserrez la vis.

Test d’efficacité de filtrage Le mode efficacité de filtrage peut être activé afin d’indiquer, après la mesure, l’efficacité du filtre.

1. Dans le menu de démarrage, sélectionnez PARTICLE puis

appuyez sur la touche «ENTER». ð L'écran «Mesure» s'affiche.

2. Appuyez sur la touche «F3» afin d’ouvrir les

paramétrages de la mesure.

3. Les touches vous permettent de sélectionner

«Filterwirkungsgrad» (efficacité filtre) avant de valider avec la touche«ENTER».

4. Au moyen des touches , sélectionnez

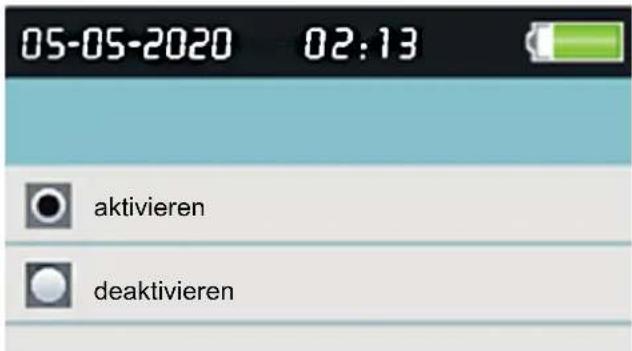

«aktivieren» (activer) afin d’activer le mode efficacité de filtrage. aktivieren deaktivierenFR 11 compteur de particules PC 200

5. Appuyez sur la touche «ESC» pour revenir à l’écran

6. Appuyez sur la touche «RUN/STOP» pour lancer la

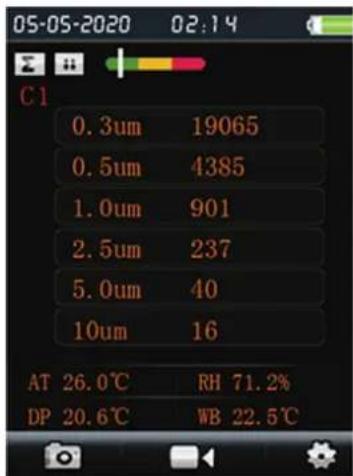

mesure. ð Après le lancement de la mesure, le symbole C1 apparaît tout d’abord en haut à gauche du menu. C1 affiche la première mesure des données ambiantes.

7. Appuyez sur la touche «RUN/STOP»“.

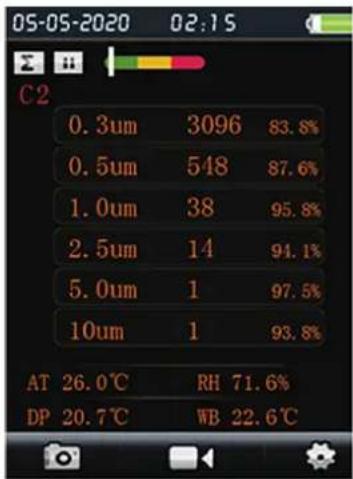

ð Après la mesure des données ambiantes, C2 apparaît en haut à gauche du menu. C2 indique que l’efficacité de filtrage est mesurée. ð Une fois les deux mesures effectuées, les différences sont affichées.

8. Dans le menu «Filterwirkungsgrad», appuyez sur

«deaktivieren» (désactiver) afin de désactiver le mode efficacité de filtrage. Nettoyage de la sonde (calibrage interne) Lorsque l'appareil est utilisé dans un environnement très contaminé, la sonde doit être nettoyée à l'aide du filtre zéro fourni. À cette fin, procédez de la manière suivante:

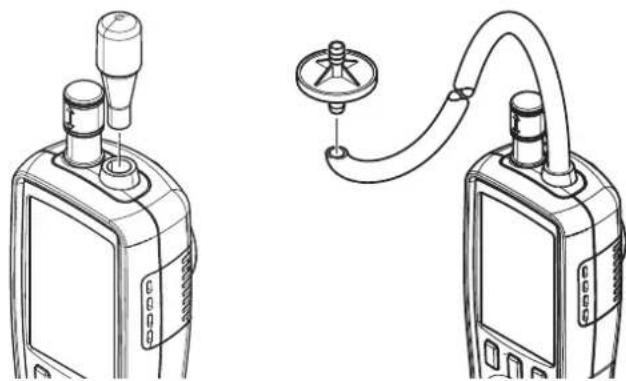

1. Dévissez l'entonnoir de mesure métallique de l'appareil.

2. Vissez le flexible de calibrage sur la tubulure d'aspiration

et mettez en place le filtre zéro.

3. Réalisez alors une mesure dans le mode de mesure de

particules «cumulatif» jusqu'à ce que la valeur «0» s'affiche dans tous les canaux.

4. La procédure de calibrage ne doit pas dépasser 5 minutes.

Si au bout de cinq minutes, la valeur zéro ne s'affiche pas dans tous les canaux, veuillez contacter le service après- vente de TROTEC. Arrêt de l’appareil

1. Maintenez la touche >>Marche/Arrêt<< enfoncée

jusqu'à ce que l'écran couleur s'éteigne. ð L'appareil est éteint.

2. Remettez en place le capuchon de protection de la sonde

3. Placez le capuchon de protection sur l'entonnoir de

Logiciel Le logiciel gratuit fourni avec l’appareil est conçu pour offrir des fonctions de base utiles. Trotec ne donne aucune garantie et n'offre aucune assistance relative à ce logiciel. Trotec décline toute responsabilité relative à l'utilisation de ce logiciel libre et n'est pas tenu de le corriger ni de développer des mises à jour ni des mises à hauteur.12 FR compteur de particules PC 200 Connexion du câble USB Les protocoles de mesure, les photos et les vidéos peuvent être transférés sur un PC avec le câble USB fourni. Pour connecter le câble USB à l'appareil, veuillez procéder comme suit :

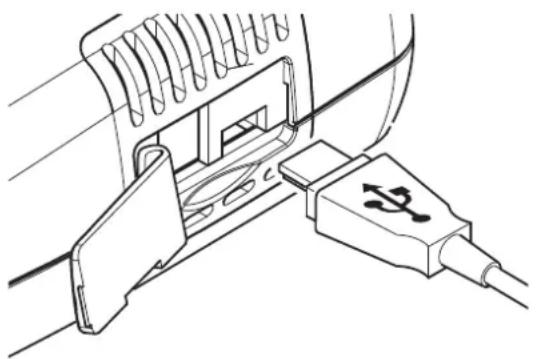

1. Ouvrez le couvercle en caoutchouc situé sur le côté.

2. Connectez le câble USB à l'appareil.

Remarque Lorsque vous avez relié l’appareil et le PC au moyen du câble USB, vous devez utilisez la procédure de déconnexion sécurisée quand vous voulez le débrancher du PC. Dans le cas contraire, Vous risquez d’endommager l’appareil, par exemple son firmware. Maintenance et réparation Avertissement relatif au rayonnement laser Laser classe 1 Le laser est encapsulé à l’intérieur de l’appareil. N’ouvrez pas l’appareil afin d’éviter tout contact direct avec le laser et le rayonnement qui en émane. Charger l’accumulateur La batterie est partiellement chargée lors de la livraison afin d'éviter toute détérioration causée par une décharge profonde. Avertissement relatif à la tension électrique Avant chaque utilisation, contrôlez le chargeur et le câble pour déceler d'éventuels endommagements. Lorsque vous constatez des endommagements, il ne faut plus utiliser ni le chargeur, ni le câble ! Remarque L’accumulateur peut être endommagé en cas d’utilisation incorrecte. Débranchez la fiche du chargeur avant chaque insertion et retrait de l’accumulateur. Ne chargez jamais l’accumulateur à des températures ambiantes inférieures à 10°C ou supérieures à 40°C. Remarque L’accumulateur peut être endommagé en cas d’utilisation incorrecte. Ne chargez jamais l’accumulateur à des températures ambiantes inférieures à 10°C ou supérieures à 40°C. Il est nécessaire de recharger la batterie avant la première mise en service et lorsque la charge résiduelle est faible. À cette fin, procédez de la manière suivante:

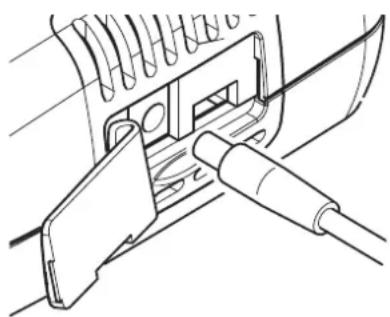

1. Ouvrez le couvercle en caoutchouc situé sur le côté.

2. Connectez le chargeur.

3. L'écran de charge s’affiche. Lorsque la batterie est

entièrement chargée, le symbole batterie est complètement vert.FR 13 compteur de particules PC 200 Nettoyage Nettoyez l’appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu’aucune humidité ne pénètre dans le boîtier. N’utilisez pas d’aérosol, de solvant, de nettoyant à base d’alcool ni de produit abrasif pour nettoyer l’appareil, mais uniquement un chiffon imbibé d’eau claire. Dépannage Veuillez ne pas modifier l'appareil, ni monter des pièces de rechange. Veuillez vous adresser au fabricant pour faire dépanner ou contrôler l'appareil. Effacer les données Pour effacer les données enregistrées de la mémoire interne ou de la carte microSD, veuillez procéder comme suit:

1. Appuyez sur la touche«F2» dans l'écran de démarrage.

ð Le menu «Réglages système» s’ouvre.

2. Les touches vous permettent de sélectionner le

menu «statut de l'enregistrement» avant de valider avec la touche«ENTER». ð Le menu «statut de l'enregistrement» s’ouvre.

3. Sélectionnez la mémoire de l'appareil ou la carte microSD

avec les touches . ð L’occupation de la mémoire s'affiche en dessous de la sélection.

4. Appuyez sur la touche«F1» pour démarrer la

suppression de toutes les données dans la mémoire sélectionnée. ð Appuyez de nouveau sur la touche «F1» pour confirmer la suppression. ð La touche «F3» vous permet d'annuler la suppression.

5. Appuyez sur la touche «ESC» pour quitter le menu.

Rétablir les paramètres d'usine Pour rétablir les paramètres d'usine, veuillez procéder comme suit:

1. Appuyez sur la touche«F2» dans l'écran de démarrage.

ð Le menu «Réglages système» s’ouvre.

2. Les touches vous permettent de sélectionner le

menu «paramètres d'usine» avant de valider avec la touche«ENTER». ð Le menu «paramètres d'usine» s’ouvre.

3. Appuyez 1x sur la touche et validez avec la

touche«ENTER». ð L'appareil est remis en réglage d'usine. ð Les photos, vidéos et protocoles de mesure mémorisés dans la mémoire interne et dans la carte microSD sont conservés. Élimination des déchets Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet https://de.trotec.com/shop/ vous informe également sur les autres possibilités de retour que nous avons aménagées. La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l’environnement et la santé des produits dangereux qu’ils sont susceptibles de contenir. La suppression des données personnelles susceptibles d’être contenues dans les appareils usagés devant être éliminés est de votre entière responsabilité. Li-Ion Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais être éliminées conformément à la directive européenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg
