| Type de produit | Humidimètre pour bois et matériaux de construction |
| Marque | Trotec |
| Modèle | BM12 |
| Dimensions (L x l x H) | 96 x 20 x 40 mm |
| Poids | 83 g |
| Alimentation | 4 piles bouton 1,5 V, type LR44 |
| Principe de mesure | Mesure de la résistance électrique |
| Plage de mesure humidité du bois | 6 à 44 % |
| Plage de mesure humidité des bâtiments | 0,2 à 2,0 % |
| Plage de mesure température | 0 à 40 °C (32 à 104 °F) |
| Résolution humidité du bois | 1 % |
| Résolution humidité des bâtiments | 0,1 % |
| Résolution température | 1 °C |
| Précision humidité du bois (jusqu'à 30 %) | ±2 % |
| Précision humidité du bois (à partir de 30 %) | ±4 % |
| Précision humidité des bâtiments (jusqu'à 1,4 %) | ±0,1 % |
| Précision humidité des bâtiments (à partir de 1,4 %) | ±0,2 % |
| Précision température | ±1 °C |
| Arrêt automatique | Après environ 2 minutes (désactivable) |
| Rétroéclairage | Oui, avec extinction automatique après 3 secondes |
| Modes de mesure | Humidité du bois, humidité des bâtiments, température ambiante |
| Protection des pointes de mesure | Capuchon de protection amovible |
| Entretien | Nettoyage avec un chiffon humide doux ; remplacer les piles (LR44) ; remplacer les pointes de mesure si usées |
| Sécurité | Ne pas utiliser en atmosphère explosive, ne pas immerger, utiliser les pointes d'origine, arrêt automatique |
| Contenu de la livraison | 1 BM12, 4 piles LR44, 1 capuchon de protection, 1 jeu de pointes d'électrode, 1 notice succincte |
FOIRE AUX QUESTIONS - BM12 TROTEC
Questions des utilisateurs sur BM12 TROTEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice BM12 - TROTEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BM12 de la marque TROTEC.

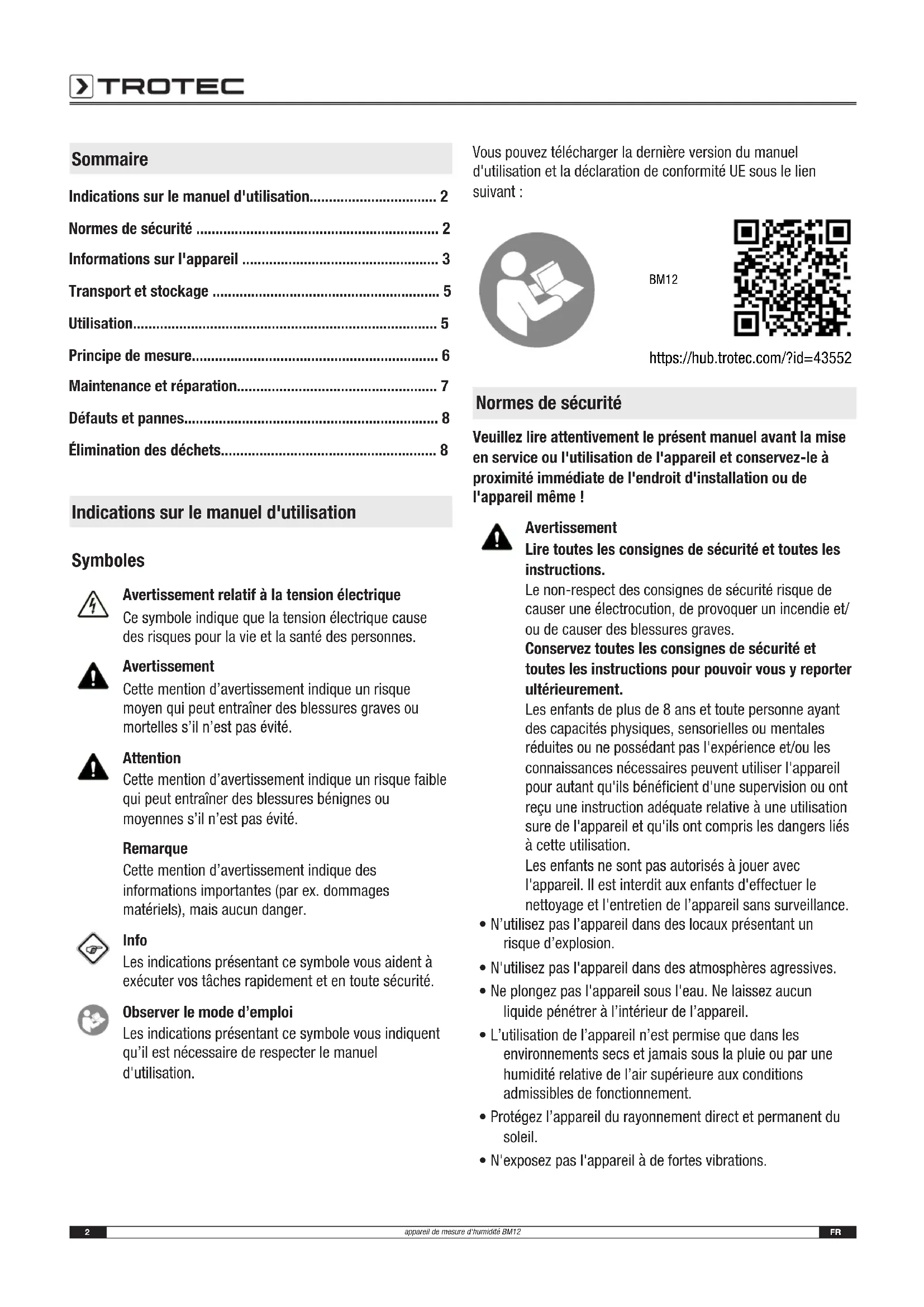

MODE D'EMPLOI BM12 TROTEC
Indications sur le manuel d'utilisation. 2
Normes de sécurité 2
Informations sur I'appareil 3
Transport et stockage 5
Utilisation. 5
Principe de mesure 6
Maintenance et réparation 7
Défauts et pannes 8
Élimination des déchets 8
Indications sur le manuel d'utilisation
Symboles
Avertissement relat à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement
Cette mention d'ajretissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'ajretissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.
Info
Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.
Vous pouvez télécharger la derniere version du manuel d'utilisation et la déclaration de conformité UE sous le lien suivant :
BM12
Veuillage tire attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate de l'endet d'installation ou de l'appareil même!
Avertissement
Lire toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie et/ ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adequate relative à une'utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.
Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdir aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
- N'utilise pas l'appareil dans des locaux représentant un risque d'explosion.
- N'utilisez pas l'appareil dans des atmospheres agressives.
- Ne plongez pas l'appareil sous l'eau. Ne laïsez aucun liquide pénétrer à l'intérieur de l'appareil.
- L'utilisation de l'appareil n'est permise que dans les environnements secs et jamais sous la pluie ou par une humidité relative de l'air supérieure aux conditions admissibles de fonctionnement.
- Protégez l'appareil du rayonnement direct et permanent du soleil.
-
N'expose pas l'appareil à de fortes vibrations.
-
Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.
- L'appareil ne doit pas etre ouvert.
- Observez les conditions d'entreposage et de fonctionnement conformément au chapitre Données techniques.
Utilisation conforme
Utilisez l'appareil uniquement pour mesurer l'humidité du bois et des matériaux de construction au sein de la plage de mesure indiquée dans les données techniques.
Pour utiliser l'appareil de manière ajustate, utilisez uniquement les accessoires homologues de Trotec ou les pieces de rechange de Trotec.
Utilisation non conforme
N'utilisez pas l'appareil dans les zones explosibles ni pour effectuer des mesures dans les liquides ou sur des pieces sous tension.
Toute modification constructive, toute transformation ou tout ajusté arbitraire au niveau de l'appareil est strictement interdit.
Qualification du personnel
Toute personne utilisant le presente appareil doit :
- avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.
Risques résiduels
Avertissement
Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.
Avertissement
L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.
Avertissement
L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle! Veuillez respecter les exigences relatives à la qualification du personnel!
Attention
Risque de blessures au niveau des pointes de mesure lors de la manipulation de l'appareil. Utilisez toujours le capuchon de protection lorsqu'aucune mesure n'est effectuee.
Attention
Tenez l'appareil à l'écart de sources de chaleur.
Remarque
Utilisez uniquement les pointes de mesure d'origine livrées avec l'appareil. D'autres pointes de mesure pouraient déformer ou déterminer le support de l'appareil.
Remarque
N'introduisez ou ne retirez jamais l'appareil de mesure de force dans ou du matériel à mesurer. Les actions violentes peuvent déformer ou casser les pointes de mesure ou déterminer le boitier.
Remarque
N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le déterminer.
Remarque
N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.
Informations sur l'appareil
Description de l'appareil
L'appareil de mesure d'humidité BM12 permet de déterminer l'humidité du bois et des matériaux de construction. En outre, la température ambiente peut être mesurée en °C ou en °F. Il est possible d'allumer le rétroéclairage de l'écran.

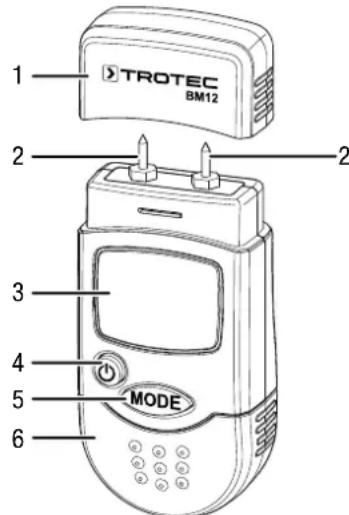

Représentation de l'appareil
| No Désignation |
| 1 capuchon de protection pour pointes de mesure |
| 2 Pointes de mesure |
| 3 Écran |
| 4 Touche marche/arrêt |
| 5 Touche Mode |
| 6 Compartiment à piles avec couvercle |

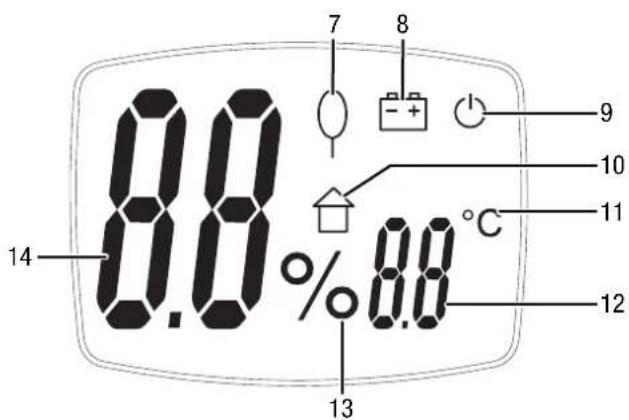

Écran
N° Désignation
| 7 Affichage mode de mesure humidité du bois |
| 8 Symbole de pile |
| 9 Symbole arrêt automatique |
| 10 Affichage mode de mesure humidité de bâtiment |
| 11 Affichage unité de température |
| 12 Affichage valeur de mesure température |
| 13 Affichage unité d'humidité (pourcentage) |
| 14 Affichage valeurs de mesure humidité |
\section*{Caracteristiques techniques}
| Paramètres Valeur | |
| Modèle BM12 | |
| Principe de mesure : Mesure de la résistance | |
| Plage de mesure : | Humidité du bois : de 6 à 44 % Humidité des bâtiments : de 0,2 à 2,0 % Température : de 0 à 40 °C (32 à 104 °F) |
| Plage de mesure résolution : | Humidité du bois : 1 % Humidité des bâtiments : 0,1 % Température : 1 °C |
| Précision : | Valeur d'humidité du bois jusqu'à 30 % :±2 % Valeur d'humidité du bois à partir de 30 % :±4 % Valeur d'humidité de bâtiment jusqu'à 1,4 % :±0,1 % Valeur d'humidité de bâtiment à partir de 1,4 % :±0,2 % Température :±1 °C |
| Température ambiente : | 0 à 50 °C par 0 à 85 % HR |
| Alimentation électrique | 4 x pile bouton 1,5 V, LR44 |
| Déactivation automatique : | au bout de 2 minutes environ |
| Dimensions : (longueur x largeur x hauteur) | 96 x 20 x 40 mm |
| Poids : 83 g | |
Contenu de la livraison
- 1 BM12
- 4 × pile bouton 1,5 ~V , type LR44
- 1 capuchon de protection
- 1 jeu de pointes d'électrode (2,2 × 8 ~mm)
- 1 notice succincte
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entrepassage de l'appareil.
Transport
Transportez l'appareil au sec et protégé, par exemple dans un sac approprié, afin d'éviter les effets des influences extérieures.
Stockage
Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :
- au sec et protégé du gel et de la chaleur
- dans un endroit protégé de la poussière et de l'exposition directe du soleil
- à un température correspondant à la plage indiquée au chapitre « Caracteristiques techniques »
retirer les piles de I'appareil
Utilisation
Extraction de la bande plastique

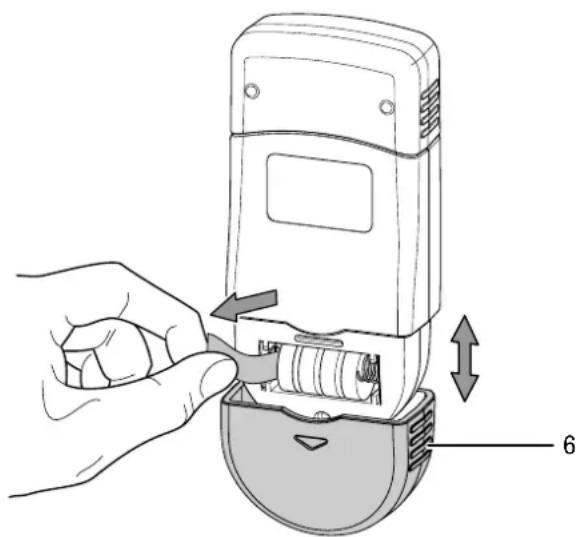

- Avant la première utilisation, extrayez du compartment à pile la bande plastique qui empêche le contact pendant le transport.
Remarque
Veuillez you assurer que la surface de I'appareil est seche et que I'appareil est eteint.
- Retirez le couvercle (6) en le faisant glisser dans le sens de la flèche.
- Retirez la bande plastique du compartment à piles.
- Remettez le couvercle (6) en place en le faisant glisser dans le sens inverse.
Mise en marche de l'appareil
- Appuyez sur la touche marche/arrêt (4) pendant 2 secondes.
L'affichage s'allume.
L'appareil est prêt à fonctionner.
Mesure de la températe
La température ambiente déterminée par l'appareil est indiquée en temps réel sur l'affichage de valeurs de mesure (12).
Sélection du mode de mesure
- Appuyez brièvement sur la touche MODE (5) afin de seLECTIONner le mode de mesure désiré :
Si le symbole 7 apparait sur I'ecran, le mode de mesure Humidite du bois est activé.
Si le symbole 10 apparait sur I'ecran, le mode de mesure Humidite du batiment est activé.
Mesure de I'humiidite
- Retirez le capuchon de protection (1) des pointes de mesure.
- Si possible, insérez délicatement les pointes de mesure sur quelques millimétres dans le matériel à mesurer.
- Lisez la valeur de mesure sur l'affichage (14).
- Retirez prudemment l'appareil du matériel en effectuant de légers mouvements lateraux.
- Replacez le capuchon de protection (1) sur l'appareil une fois la mesure terminée.
Changement d'unité °C/°F
- Appuyez sur la touche MODE (5) pendant 3 secondes environ.
L'affichage (11)onne aocou F.
La valeur de mesure température (12) s'adapte à l'unité choisisie.
Réglage du rétro-éclairage
- Pressez brievement sur la touche marche/arret (4) afin d'allumer ou d'eteindre le retroeclairage de l'écran.
Le retroéclairage s'eteint automatiquement au bout de 3 secondes environ.
Arré automatique
Lorsque le symbole de l'arrêt automatique (9) s'affiche sur l'écran, l'appareil s'éteint au bout de 2 minutes d'inactivité environ.
Procedez de la façon suivante pour désactiver l'arrêt automatique :
- Le cas échéant, éteignez l'appareil.
- Appuyez en continu sur la touche MODE (5) et allumez simultanément l'appareil à l'aide de la touche marche/ arrêt (4).
Le symbole de l'arrêt automatique (9) ne s'affiche plus sur l'écran.
L'arrêt automatique est désactivement.
Remarque
La fonction d'arrêt automatique est de nouveau activée des que l'appareil est étant et rallume.
Arrêt de l'appareil
L'appareil s'arrête au bout de 2 minutes d'inactivité environ lorsque l'arrêt automatique est activé (9).
Pour eteindre l'appareil manuellement, procedez de la maniere suivante:
- Appuyez sur la touche marche/arrêt (4) pendant
3 seconds.
L'appareil est eteint.
Après usage, replaces le capuchon de protection (1) sur l'appareil.
Principipe de mesure
Cet apparéil de mesure est conçu pour la détermination approximative du taux d'humidité du bois ou du matérielial selon un principe de mesure de résistance. L' apparéil permet notamment de déterminer l'humidité du bois de sciage et de chauffage. Cet apparéil de mesure peut être aussi utilisé pour déterminer l'humidité des matériaux de construction tendres comme le plâtre ou le crépi.
Le procédé de mesure de résistance est une méthode de mesure indirecte ; la conductivité électrique du matériel sert à déterminer son taux d'humidité.
Les facteurs susceptibles de modifier la conductivité, par exemple les matériaux conducteurs ou les sels dissous, ont de ce fait une influence directe sur les valeurs de mesure. Par conséquent, les valeurs de mesure affichées sont à considérer à titre indicatif pour le taux d'humidité.
Indications relatives à la mesure d'humidité du bois :
Une courbe de calibrage est intégrée à l'appareil pour les mesures du taux d'humidité du bois; celle-ci correspond à la moyenne des essences de bois significatives en Europe à partir d'une température du bois de 20^ . C'est pourquoi aucun réglage particulier n'est nécessaire pour déterminer rapidement et approximativement la teneur en humidité du bois. En présence d'autres températures de bois ou lorsqu'il est nécessaire de prendre en compte la sorte et la densité apparente d'un bois déterminé, nous recommendons d'effectuer une analyse gravimétrique ou d'utiliser un humidimètre pour bois équipé d'une fonction de compensation de la temperature et d'une option de sélection de l'essence de bois spécifique.
-
Positionnéz toujours les pointes de mesure perpendicular à la direction des fibres du bois. La conductivité transversale au sens des fibres est inférieure à cette présente le long des fibres.
-
Lors duchioix de la position de mesure, observer les points suivants :
-
Mesurez toujours l'humidité du matériel à au moins trois points de mesure différents afin d'obtenir une précision suffisante en calculant la moyenne arithmetique.
- Ne mesurez pas sur la partie frontale car c'est la que se trouvent les zones sèches.
-
Si possible, n'effectuez pas de mesure sur les fissures, les nœuds ni les poches de résine.
-
Les produits de protection du bois huileux et / ou aqueux ont une influence sur le résultat de la mesure.
- Autant que possible, ne mesurez pas de bois représentant une température inférieure à -5 °C. Les températures de bois trop basses faussen le résultat de mesure.
- Evitez de frottier le matériel à mesurer pour ne pas provoquer d'électricité statique. L'électricité statique fausse le résultat de mesure.
- Un taux d'humidité du bois inférieur à 10% HR peut favoriser l' apparition de forces électrostatiques sur le matériel à mesurer. Ceci peut fausser le résultat de mesure. L'expérience montre que ceci se produit à la sortie des installations de sechage de bois contreplaqué. Éliminez cette électricité statique en prénant les mesures de mise à la terre appropriées.
- La précision de la mesure est fonction de la pression d'appui des pointes de mesure. Le contact des pointes de mesure avec le bois doit être réalisé de façon que la résistance de transfert soit inférieure à la résistance de mesure.
Indications relatives à la mesure des matériaux :
Lors de l'évaluation des résultats de mesure, il convient toute fois de considérer qu'une présence elevée de sels dissous dans le matériel à mesurer peut falsifier le résultat de mesure. Plus le matériel à mesurer contient de sel, plus sa conductivité est grande et plus les valeurs affichées sont elevées.
En outre, prenez en compte les influences provoquées par les matériaux conducteurs :
si le matériel de construction contient un matériel conducteur d'électricité, sa valeur de résistance sera plus BASSE, ce qui simulera une valeur d'humidité plus élevé. Une valeur de mesure tropéesseva donc s'afficher.
Un contrôle visuel ne permet pas toujours de détecter si le matériel de construction contient des matériaux conducteurs.
Les armatures, les caches métalliques et les matériaux d'iso1ation conducteurs, comme les scories dans les plafonds à poutres, comptent parmi les sources d'erreur les plus importantes. En particulier, les isolations avec revêtement métallique provoquent très souvent des erreurs d'interprétation des valeurs de mesure. Des indications quantitatives sur le taux d'humidité du matériel minéral à mesurer ne peuvent être obtenues qu'à l'aide de l'analyse gravimétrique ou de la méthode CM.
Maintenance et réparation
Remplacement des piles
La pile doit être remplacee lorsque le symbole pile (8) apparait ou s'il est impossible d'allumer l'appareil.
Remarque
Veuillez you assurer que la surface de l'appareil est seche et que I'appareil est eteint.

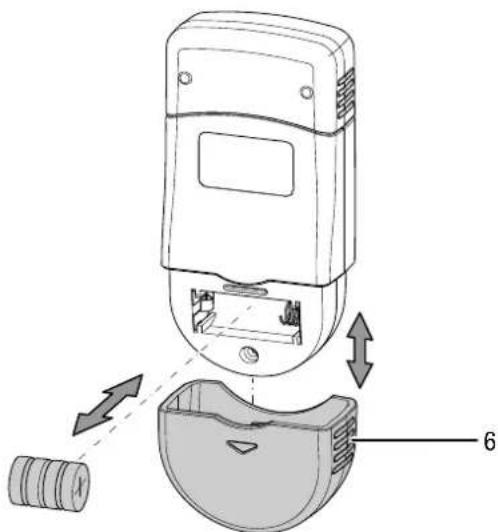

Pour remplacer la pile, procedez de la maniere suivante :
- Retirez le couvercle (6) en le faisant glisser dans le sens de la flèche.
- Sortez les piles usagées de l'appareil.
- Insérez les nouvelles piles dans le département à piles en respectant la polarité.
- Repositionnez le couvercle (6) en le faisant glisser en sens inverse.
Remplacer les pointes de mesure
Remplacez les pointes de mesure des qu'ellesprésent des signes d'usure (oxydation, déformation, encrassement important ne pouvant être nettoyé).
Assurez-vous que l'appareil est eteint.

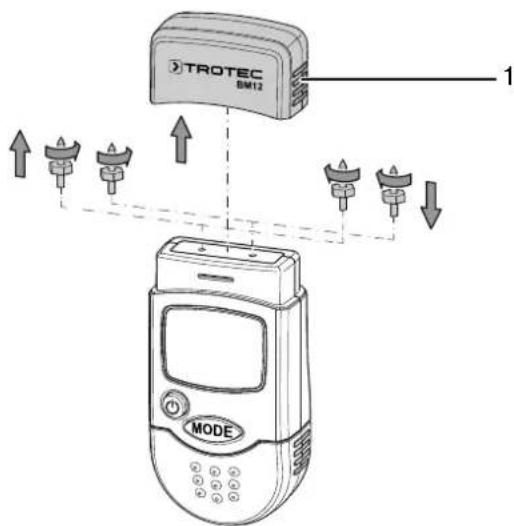

- Retirez le capuchon de protection (1) de l'appareil.
- Devisser les pointes de mesure.
- Vissez les nouvelles pointes de mesure sur l'appareil.
Nettoyage
Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne penètre dans le boîtier. N'utilisez pas d'aérosol, de solvant, de nettoyant à base d'alcool ni de produit abrasif pour nettoyer l'appareil, mais uniquement un chiffon imbibé d'eau claire.
Dépannage
Veuillez ne pas modifier l'appareil, ni monter des pieces de rechange. Veuillez vous adresser au fabricant pour faire dépanner ou contrôler l'appareil.
Défauts et pannes
Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avaitprésenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante.
| Défaut Cause Remède | ||
| Impossible demettre l'appareil en marche. | Les piles sont vides. | Mettre en place des piles neuves(voir chapitre «Maintenance») |
| Les segments de l'affichage ne sont plus que faiblement visibles ou tremblotent. | La tension de la pile est insuffisante. |
Élimination des déchets
Le pictogramme représentant une poubelle barrée, apposé en apparéil électric ou electronique, signifie que celui-ci peut pas être eliminé en fin de vie avec les ordures
ménagères. Des points de collecte Gratis pour les apparéils électriques ou électroniques usages sont à votre disposition à proximé de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet https://de.trotec.com/shop/ vous informe également sur les autres possibités de retard que nous avons aménagées.
La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles deContaining.
Les piles usagées et les batteries ne doivent pas être jetées avec les ordures menagères, mais être éliminées conformément à la directive europeenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.
Trotec GmbH
Grebbener Str. 7
D-52525 Heinsberg
+492452962-400
+492452962-200
info@trotec.com
www.trotec.com
