BF06 - équipements de mesure TROTEC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Appareil de mesure de température et d'humidité
Plage de mesure de température	-10 à 50 °C
Plage de mesure d'humidité	0 à 100 % HR
Précision de la température	± 1 °C
Précision de l'humidité	± 5 % HR
Affichage	Écran LCD rétroéclairé
Utilisation	Idéal pour les environnements intérieurs, bureaux, laboratoires
Alimentation	Piles (non incluses)
Maintenance	Nettoyer l'appareil avec un chiffon doux, éviter l'eau
Sécurité	Ne pas exposer à des températures extrêmes ou à l'humidité excessive
Informations générales	Compact et léger, facile à transporter

FOIRE AUX QUESTIONS - BF06 TROTEC

Comment calibrer le TROTEC BF06 ?

Pour calibrer le TROTEC BF06, suivez les instructions dans le manuel d'utilisation. Généralement, il faut utiliser un étalon de référence et suivre les étapes de calibration dans le menu de l'appareil.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que les piles sont correctement installées et qu'elles ne sont pas déchargées. Si l'appareil ne s'allume toujours pas, essayez de remplacer les piles par des neuves.

Comment interpréter les valeurs affichées par le BF06 ?

Les valeurs affichées correspondent aux mesures de température, d'humidité ou de qualité de l'air, selon le mode sélectionné. Consultez le manuel pour comprendre les unités et les plages de mesure.

L'écran affiche un code d'erreur, que faire ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur. La plupart des codes indiquent un problème spécifique qui peut nécessiter une réinitialisation ou une maintenance.

Comment changer les unités de mesure sur le BF06 ?

Pour changer les unités de mesure, accédez au menu des paramètres de l'appareil et sélectionnez l'unité souhaitée. Suivez les instructions affichées à l'écran.

Comment nettoyer le capteur du TROTEC BF06 ?

Utilisez un chiffon doux et sec pour nettoyer le capteur. Évitez d'utiliser des produits chimiques ou des solvants qui pourraient endommager le capteur.

Puis-je utiliser le BF06 à l'extérieur ?

Le TROTEC BF06 est conçu principalement pour un usage intérieur. Une exposition prolongée à des conditions extérieures extrêmes peut affecter ses performances.

Comment conserver l'appareil en bon état ?

Stockez l'appareil dans un endroit sec et à l'abri des températures extrêmes. Effectuez un entretien régulier et vérifiez l'état des piles.

Que faire si le BF06 ne mesure pas correctement ?

Assurez-vous que l'appareil est correctement calibré et que le capteur n'est pas obstrué. Si le problème persiste, contactez le service client pour obtenir de l'aide.

MODE D'EMPLOI BF06 TROTEC

Indications sur le manuel d'utilisation. 2

Normes de sécurité 2

Informations sur l'appareil 3

Transport et stockage 4

Utilisation. 5

Défauts et pannes 6

Maintenance et réparation 6

Élimination 6

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu’il est nécessaire de respecter le manuel d’utilisation.

Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sur le lien suivant :

BF06

https://hub.trotec.com/?id=43619

Normes de sécurité

Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

• N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones représentant un risque d'explosion.
• N'utilisez pas l'appareil dans les atmosphères agressives.
• Ne plongez pas l'appareil sous l'eau. Ne laissez aucun liquide pénétrer à l'intérieur de l'appareil.
• L'utilisation de l'appareil n'est permise que dans les environnements secs et jamais sous la pluie ou par une humidité relative de l'air supérieure aux conditions admissibles de fonctionnement.
• Protégez l'appareil du rayonnement direct et permanent du soleil.
• N'exposez pas l'appareil à de fortes vibrations.
• Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
• L'appareil ne doit pas être ouvert.
• Observe les conditions d’entreposage et de fonctionnement (voir « Caractéristiques techniques »).

Utilisation conforme

Utilisez l'appareil uniquement pour mesurer l'intensité lumineuse au sein de la plage de mesure indiquée dans les caractéristiques techniques.

Pour utiliser l'appareil de manière adéquate, utilisez uniquement les accessoires homologues de Trotec ou les pièces de rechange de Trotec.

Utilisations non conformes prévisibles

N'utilise pas l'appareil dans les zones explosives, pour effectuer des mesures dans les liquides ni sur les pièces sous tension.

Toute modification constructive, toute transformation ou tout ajustement arbitraire au niveau de l'appareil est strictement interdit.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Avertissement relatif à la tension électrique

Risque d'électrocution provoquée par la détention de liquide dans le boîtier!

Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement

Danger de suffocation!

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observez les qualifications requises pour le personnel.

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le détériorer.

Remarque

N'utilise pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.

Description de l'appareil

Le luxembrie permet de déterminer l'intensité lumineuse en lux ou en fc (foot candle).

En outre, une fonction MAX (valeur maximale) est disponible pour une analyse des mesures.

L'éclairage de l'écran s'adapte automatiquement à la lumière ambiantes.

L'arrêt automatique de l'appareil permet d'économiser la pile lorsque celui-ci n'est pas utilisé.

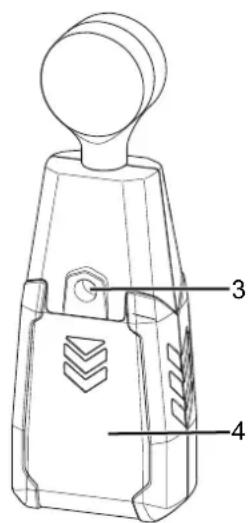

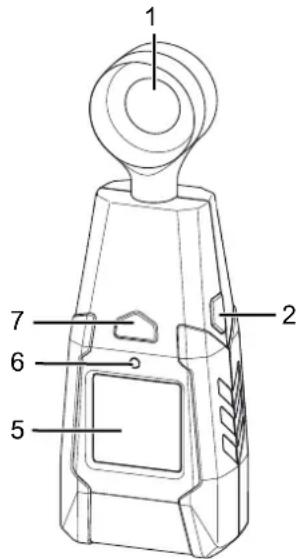

Représentation de l'appareil

1 Photocapteur 2 Touche MAX/LUX 3 Filetage pour trépied 4 Compartiment à pile avec couvercle 5 Affichage 6 Capteur de lumière 7 Touche marche/arrêt

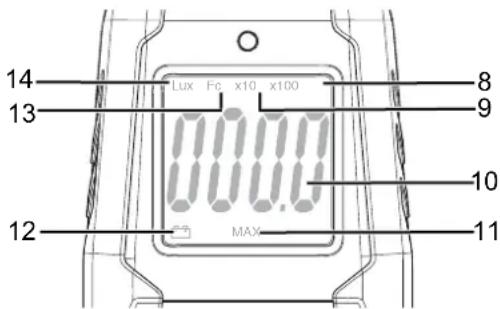

Affichage

N° Designation

8 Affichage valeur de mesure x100

9 Affichage valeur de mesure x10

10 Affichage de la valeur de mesure

11 Affichage MAX (valeur maximum)

12 État de lapile

13 Affichage Fc (foot candle)

14 Affichage Lux

Caractéristiques techniques

Paramètre Valeur
Modèle BF06
Poids 138 g
Dimensions(longueur x largeur xhauteur) 157 mm x 56 mm x33 mm	33 mm
Écran LCD, monochrome
Plage de mesure 0,1 à 20 lx	ou 0,1 à 20 fcjusqu'à 2000 lx ou 200 fcjusqu'à 20 klx ou 2000 fcjusqu'à 40 klx ou 4000 fc
Précision ±5 % ±10 lx/fc	(<10.000 lx / 1.000 fc),±10 % ±10 lx/fc(>10.000 lx / 1.000 fc)
Résolution dans la plage demesure 0,1 lx / 0,01 fc
Fréquence des mesures 2,5	mesures par seconde
Température defonctionnement	0 °C à 40 °C à 80 % HR max.(sans condensation)
Altitude de fonctionnement	max. 2000 m
Température de stockage -10	0 à 60 °C
Alimentation électrique	1 pile bloc de 9 V(autonomie environ 5 000 à 8 000mesures)
Arrêt automatique	En cas d'inactivité au boutd'environ 17 minutes

Composition de la fourniture

1 luxembre BF06 1 pile bloc 9 V 1 pochette/housse 1 notice succincte

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposez de manière inappropriée.

Observe les informations relatives au transport et à l’entreposage de l’appareil.

Transport

Utilisez la pochette fournie avec l'appareil pour transporter ce dernier afin de le protéger contre les influences extérieures.

Stockage

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

au sec et protégé du gel et de la chaleur - dans un endroit protégé de la poussière et de l'exposition directe au soleil - le cas échéant, protégé de la poussière par une housse - la température de stockage correspond aux valeurs indiquées dans les Caractéristiques techniques. Enlever la pile de l'appareil.

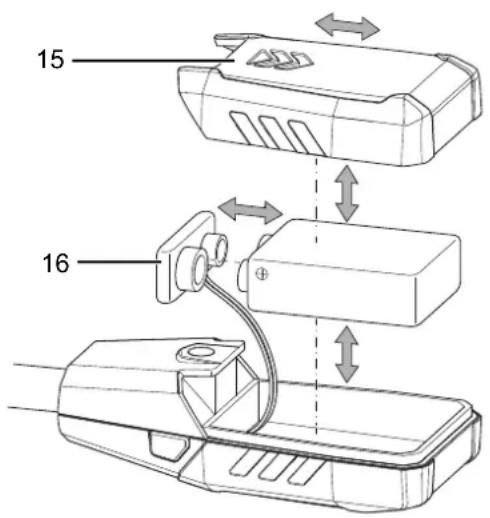

Mise en place de la pile

Insérez la pile fournie avant la première utilisation.

Remarque

Assurez-vous que la surface de l'appareil est sèche et que l'appareil est étanche.

1. Retirez le couvercle (15) en le faisant glisser dans le sens de la flèche.
2. Raccordez la nouvelle pile avec le clip de pile (16) en respectant la polarité.
3. Repositionnez le couvercle (15) en le faisant glisser en sens inverse.

Mise en marche et execution d'une mesure

1. Appuyez sur la touche marche/arrêt (7).

L'écran s'allume et l'appareil est prêt à fonctionner. Dans la pénombre, l'éclairage de l'écran s'active automatiquement. L'éclairage de l'écran est piloté par le capteur (6).

Notez que les meilleurs résultats sont obtenus lorsque le photocapteur (1) est tenu perpendiculaire à la source de lumière. Un angle différent peut fausser le résultat de mesure.

1. Dirigez l'appareil vers la zone à mesurer.

La valeur de mesure s'affiche en temps réel. En fonction de la grandeur de la valeur mesurée, l'affichage du facteur x10 (9) ou x100 (8) apparaît à l'écran. Si la valeur à mesurer dépasse la plage de mesure (>40klx soit >4000 fc), l'écran affiche OL ou VO.

1. Si un facteur est affiché (8, 9), vous devez multiplier la valeur de mesure (10) affichée par le facteur indiqué pour obtenir la valeur correcte.

Veuillez noter que le passage d'un endroit froid à un endroit chaud peut entraîner la formation d'eau de condensation sur le circuit imprimé de l'appareil. Cet effet physique inévitable fausse les mesures. Dans ce cas, l'écran n'indique aucune valeur ou une valeur erronée. Attendez quelques minutes avant d'effectuer une mesure, afin que l'appareil s'adapte au changement de conditions.

Fonction MAX

La fonction MAX permet de savoir la valeur la plus élevée des mesures effectuées jusqu'alors.

1. Appuyez brièvement sur la touche MAX/LUX (2).

L'indication MAX(11) apparait à l'écran. L'écran affiche la valeur la plus élevée mesurée depuis la mise en marche de l'appareil.

1. Appuyez à nouveau sur la touche MAX/LUX (2).

La fonction MAX est désactivée et les valeurs de mesure actuelles s'affichent.

Choix de l'unité lux ou de l'unité fc

1. Appuyez sur la touche MAX/LUX (2) pendant 2 secondes environ. L'affichage passe de Lux (14) à Fc (13).
2. Répétez l'opération pour repasser de Fc à Lux.

Arrêt de l'appareil

1. Appuyez sur la touche marche/arrêt (7).

L'appareil s'éteint. La valeur MAX est réinitialisée.

L'appareil est équipé d'une fonction d'arrêt automatique. Au bout d'environ 17 minutes d'inactivité, l'appareil s'éteint de lui-même.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil avait présenté des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

Défaut Cause Remède
Impossible demettre l'appareil en marche.	La pile est vide. Mettrie une nouvellepile (voir chapitre« Utilisation »).
Les valeurs de mesure affichées par l'appareilsemblant beaucoup trop faibles.	Vouves avec oublié demultiplier la valeurde mesure affichéepar le facteurindiqué.	Répéter la mesure.Dans le cas où unfacteur de mesureest affchéé (8,9),multiplier la valeurde mesure affichéepar le facteurindiqué.

Remplacement des piles

La pile doit être remplacée lorsque le symbole de pile (12) apparaît à l'écran ou s'il devient impossible d'allumer l'appareil. Voir le chapitre « Utilisation. »

Nettoyage

Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. N'utilisez pas d'aérosol, de solvant, de nettoyant à base d'alcool ni de produit abrasif pour nettoyer l'appareil, mais uniquement un chiffon imbibé d'eau claire.

Dépannage

Veuillez ne pas modifier l'appareil, ni monter des pièces de rechange. Veuillez vous adresser au fabricant pour faire dépanner ou contrôler l'appareil.

Élimination

Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de désirer.

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures menagères, mais être éliminées conformément à la directive europeenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.
