BC06 - équipements de mesure TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermohygromètre
Marque	Trotec
Modèle	BC06
Dimensions (H x L x P)	146 mm x 56 mm x 34 mm
Poids	Environ 145 g
Alimentation	1 pile bloc 9 V
Affichage	Écran LCD monochrome avec rétroéclairage automatique
Plage de mesure température	-20 à +60 °C / -4 à 140 °F
Précision température	±1 °C (0 à 40 °C) ; ±2 °C (autres plages)
Plage de mesure humidité relative	0,0 à 100,0 % HR
Précision humidité relative	±3,5 % HR (20 à 80 %) ; ±5 % HR (autres plages)
Fonctions principales	Mesure température, humidité, point de rosée, thermomètre mouillé ; fonctions Max/Min, Hold ; arrêt automatique réglable
Conditions de fonctionnement	0 à 50 °C, < 80 % HR (sans condensation)
Conditions de stockage	-40 à 85 °C, < 99 % HR (sans condensation)
Contenu de la livraison	1 BC06, 1 pile bloc 9 V, 1 pochette/housse, 1 notice succincte
Entretien et nettoyage	Nettoyer avec un chiffon humide doux ; éviter pénétrations liquides ; ne pas utiliser de solvants
Sécurité	Protection contre pénétration de liquide ; ne pas utiliser en atmosphère explosive ; ne pas ouvrir l'appareil
Pièces détachées et réparabilité	Pile remplaçable ; pour réparation, contacter le fabricant
Informations générales	Fabriqué par Trotec GmbH ; déclaration de conformité UE disponible en ligne

FOIRE AUX QUESTIONS - BC06 TROTEC

Comment changer la pile du Trotec BC06 ?

Éteignez l'appareil, faites glisser le couvercle du compartiment à pile (au dos), retirez l'ancienne pile, branchez une nouvelle pile 9V en respectant la polarité, puis refermez le couvercle.

Comment passer de °C à °F ?

Ouvrez le compartiment à pile, retirez la pile, puis déplacez délicatement un petit commutateur situé à l'intérieur à l'aide d'un tournevis. Consultez l'autocollant dans le compartiment pour la position correspondante.

Comment utiliser la fonction HOLD ?

Appuyez une fois sur la touche MAX/MIN pour geler la valeur affichée. Appuyez trois fois pour revenir à l'affichage normal.

Comment afficher les valeurs Max et Min ?

Appuyez deux fois sur la touche MAX/MIN pour afficher la valeur maximale (MAX) ou à nouveau pour la minimale (MIN). Les valeurs sont enregistrées depuis la mise en marche.

Comment désactiver l'arrêt automatique ?

Éteignez l'appareil, maintenez la touche MAX/MIN enfoncée, puis appuyez simultanément sur la touche Marche/arrêt. Le symbole d'arrêt automatique disparaît. Cette désactivation est valable uniquement pour la session en cours.

Que signifient les affichages point de rosée et thermomètre mouillé ?

Le point de rosée est la température à laquelle l'air devient saturé en humidité. Le thermomètre mouillé indique la température mesurée par un capteur humide. Pour les afficher, maintenez la touche MAX/MIN enfoncée pendant 2 secondes : une fois pour le point de rosée, deux fois pour le thermomètre mouillé, trois fois pour revenir à la température ambiante.

Quelle est la précision de mesure d'humidité ?

La précision est de ±3,5 % HR entre 20 et 80 % HR, et de ±5 % HR en dehors de cette plage (0-20 % et 80-100 % HR).

Puis-je utiliser le BC06 à l'extérieur ?

L'appareil est conçu pour une utilisation en intérieur. Il ne doit pas être exposé à la pluie ou à une humidité relative supérieure aux conditions admissibles (< 80 % HR sans condensation). Évitez également le rayonnement solaire direct.

Comment nettoyer le thermohygromètre ?

Utilisez un chiffon doux, humide et non pelucheux. Veillez à ce qu'aucun liquide ne pénètre dans le boîtier. N'utilisez pas de solvants, d'alcool ou de produits abrasifs.

Que faire si l'écran n'affiche rien ?

Vérifiez la pile : le symbole de pile clignote ou l'appareil ne s'allume pas. Remplacez la pile par une neuve de 9V. Si le problème persiste, contactez le fabricant.

MODE D'EMPLOI BC06 TROTEC

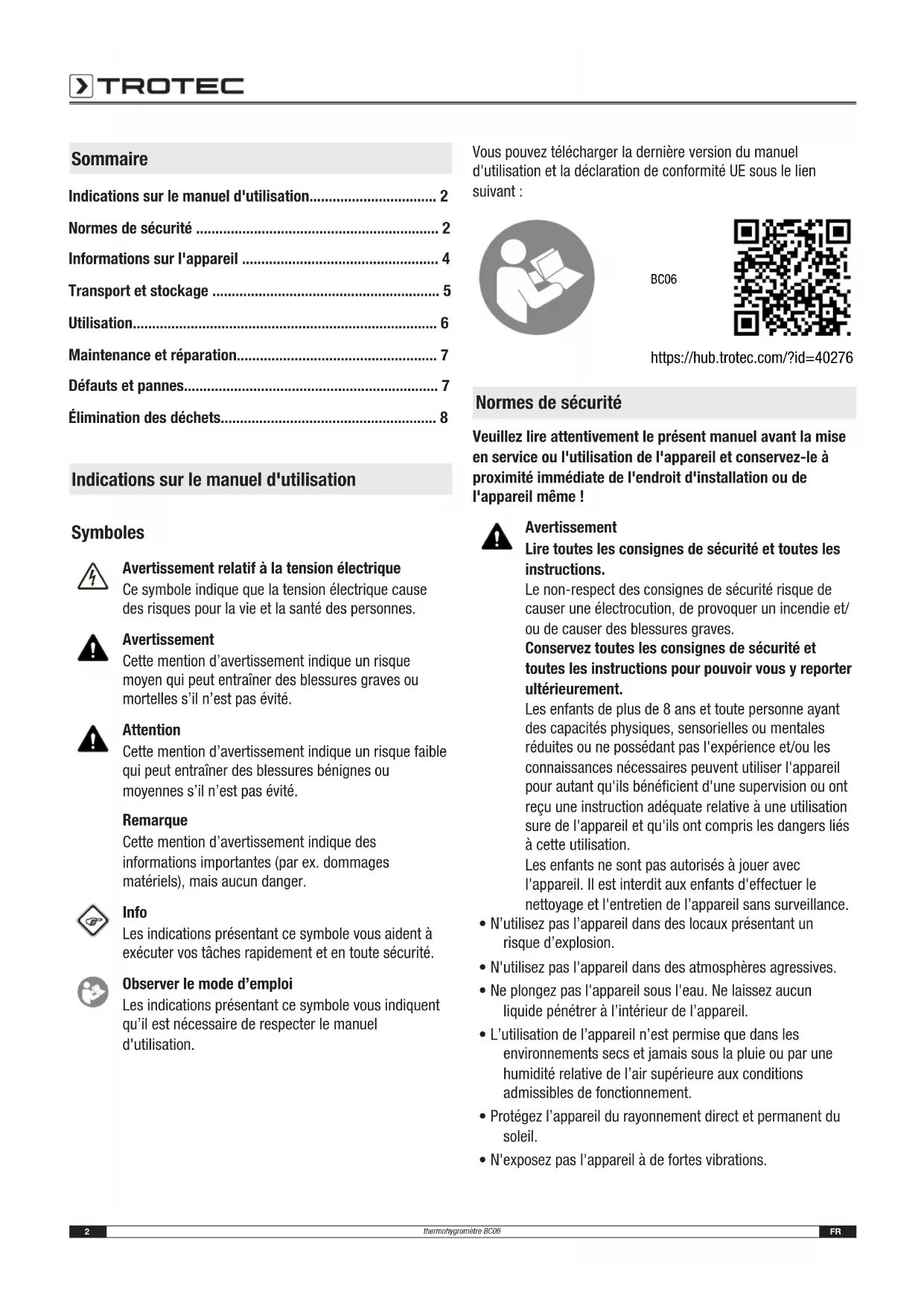

Indications sur le manuel d'utilisation.... 2

Normes de sécurité .... 2

Informations sur l'appareil .... 4

Transport et stockage 5

Utilisation....6

Maintenance et réparation.... 7

Défauts et pannes....7

Élimination des déchets.... 8

Indications sur le manuel d'utilisation

Symboles

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications présentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.

Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sous le lien suivant :

Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate de l'endroit d'installation ou de l'appareil même !

Avertissement

Lire toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie et/ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.

Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• N'utilisez pas l'appareil dans des locaux présentant un risque d'explosion.
• N'utilisez pas l'appareil dans des atmosphères agressives.
• Ne plongez pas l'appareil sous l'eau. Ne laissez aucun liquide pénétrer à l'intérieur de l'appareil.
• L'utilisation de l'appareil n'est permise que dans les environnements secs et jamais sous la pluie ou par une humidité relative de l'air supérieure aux conditions admissibles de fonctionnement.
• Protégez l'appareil du rayonnement direct et permanent du soleil.

• N'exposez pas l'appareil à de fortes vibrations.

• Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.
  • L'appareil ne doit pas être ouvert.

• Observez les conditions d'entreposage et de fonctionnement conformément au chapitre Données techniques.

Utilisation conforme

Utilisez l'appareil uniquement pour mesurer la température et l'humidité de l'air à l'intérieur, au sein de la plage de mesure indiquée dans les caractéristiques techniques. Veuillez observer les caractéristiques techniques et les respecter.

Pour utiliser l'appareil de manière adéquate, utilisez uniquement les accessoires homologués de Trotec ou les pièces de rechange de Trotec.

Utilisation non conforme

N'utilisez pas l'appareil dans des zones explosives, pour des mesures effectuées dans des liquides ou sur des pièces sous tension. Trotec décline toute responsabilité en cas de dommages résultant d'une utilisation non conforme. En l'occurrence, tout recours en garantie sera exclu. Toute modification structurelle, toute transformation ou tout ajout arbitraire au niveau de l'appareil est strictement interdit.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

- avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Risques résiduels

Avertissement relatif à la tension électrique

Risque d'électrocution provoquée par la pénétration de liquide dans le boîtier !

Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement

Danger de suffocation !

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Avertissement

L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle !

Veuillez respecter les exigences relatives à la qualification du personnel !

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le détériorer.

Remarque

N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.

Informations sur l'appareil

Description de l'appareil

Le thermohygromètre BC06 permet de déterminer la température de l'air, du point de rosée et du thermomètre mouillé ainsi que l'humidité relative régnant à l'intérieur.

En outre, des fonctions supplémentaires telles que Max/Min (valeur minimum et valeur maximum) et Hold (possibilité de geler le résultat obtenu) sont disponibles pour permettre l'analyse des mesures effectuées. L'éclairage de l'écran s'active automatiquement en cas de faible luminosité.

L'arrêt automatique de l'appareil permet d'économiser la pile lorsque celui-ci n'est pas utilisé.

Représentation de l'appareil

N° Désignation

8 Affichage HOLD

9 Affichage MAX

10 Affichage MIN

11 Affichage %RH (humidité relative)

12 Affichage unité de température °C/°F

13 Symbole arrêt automatique

14 Affichage point de rosée

15 Affichage thermomètre mouillé

16 Affichage valeur de mesure température

17 Affichage valeur de mesure humidité de l'air

18 Symbole d'état de la pile

N° Désignation

1 Sonde de mesure

2 Touche MAX/MIN

3 Filetage pour trépied

4 Couvercle du compartiment à pile

5 Écran

6 Capteur de luminosité

7 Touche Marche/arrêt

Caractéristiques techniques

Paramètre Valeur
Modèle BC06
Température
Plage de mesure de -20 à +60 °C ou de -4 à 140 °F
Précision ±1 °C (de 0 à 40 °C)±2 °C (de -20 à 0 °C et de 40 à 60 °C)±1,5 °F
Résolution de la plage de mesure	0,1 °C ou 0,1 °F
Température de rosée
Plage de mesure de 0 à 50 °C ou de 32 à 122 °F
Précision ±2 °C / 3,6 °F
Résolution de la plage de mesure	0,1 °C / 0,1 °F
Température du thermomètre mouillé (température humide)
Plage de mesure de 0 à +50 °C ou de 32 à 122 °F
Précision ±2 °C / 3,6 °F
Résolution de la plage de mesure	0,1 °C / 0,1 °F
Humidité relative
Plage de mesure de 0,0 à 100,0 % HR
Précision ± 3,5 % HR (de 20 à 80 %)± 5 % HR (de 0 à 20 % et de 80 à 100 %)
Résolution de la plage de mesure	0,1 % HR
Caractéristiques techniques générales
Écran LCD monochrome
Conditions de fonctionnement	de 0 à 50 °C à < 80 % HR(sans condensation)
Conditions de stockage de -40 à 85 °C à < 99 % HR(sans condensation)
Alimentation électrique 1	pile bloc de 9 V
Arrêt automatique au bout de 30 minutes environ lorsque l'arrêt automatique est activé
Poids env. 145 g
Dimensions(hauteur x largeur x profondeur)	146 mm x 56 mm x 34 mm

Contenu de la livraison

• 1 BC06
- 1 pile bloc 9 V
- 1 pochette / housse
- 1 notice succincte

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observez les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Utilisez la pochette fournie avec l'appareil pour transporter ce dernier afin de le protéger contre les influences extérieures.

Stockage

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

• au sec et protégé du gel et de la chaleur
• dans un endroit protégé de la poussière et de l'exposition directe du soleil
• le cas échéant, protégé de la poussière par une housse
• à un température correspondant à la plage indiquée au chapitre « Caractéristiques techniques ».
• Enlever la pile de l'appareil.

Utilisation

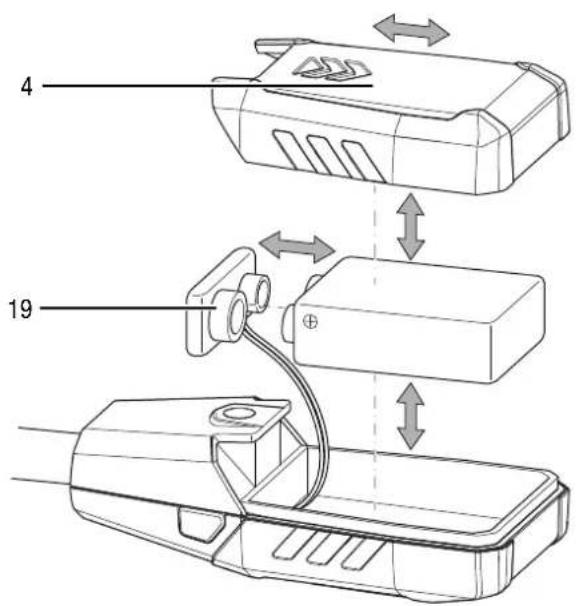

Mise en place des piles

- Insérez la pile fournie avant la première utilisation.

Attention

Veuillez vous assurer que la surface de l'appareil est sèche et que l'appareil est éteint.

1. Retirez le couvercle du compartiment à pile (4) en le faisant glisser dans le sens de la flèche.

2. Raccordez la nouvelle pile avec le clip de pile (19) en respectant la polarité.

3. Insérez la pile dans le compartiment.

4. Remettez le couvercle du compartiment à pile (4) en place sur l'appareil en le faisant glisser.

Mise en marche et exécution des mesures

1. Appuyez sur la touche Marche/arrêt (7).

L'écran s'allume et l'appareil est prêt à fonctionner.
En cas de faible luminosité, l'éclairage de l'écran s'active automatiquement. L'éclairage de l'écran est piloté par le capteur (6).

1. Tenez la sonde (1) dans la zone où la mesure doit être effectuée.

→ Les valeurs de mesure sont affichées en % HR et °C.
⇒ Attendez un moment pour obtenir une valeur de mesure stable.

Indication :

Veuillez noter que le passage d'un endroit froid à un endroit chaud peut entraîner la formation de condensation sur la platine conductrice de l'appareil. Cet effet physique inévitable fausse les mesures. Dans ce cas, l'écran n'indique aucune valeur ou une valeur erronée. Attendez quelques minutes avant d'effectuer une mesure, afin que l'appareil s'adapte au changement de conditions.

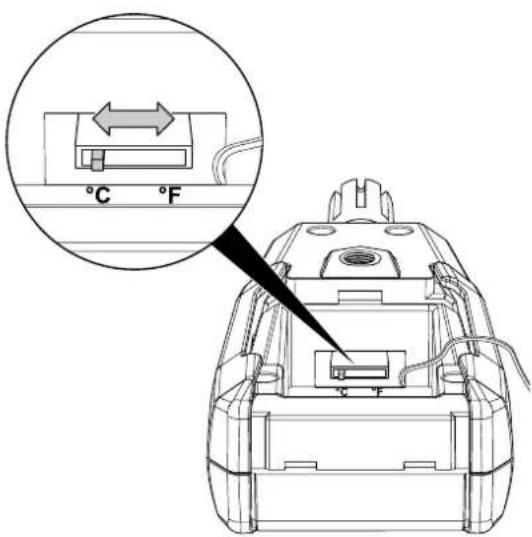

Changement d'unité °C/°F

Par défaut, la température est indiquée en °C.

1. Ouvrez le compartiment à pile.
2. Retirez la pile.

→ Vous voyez une ouverture sur le bord supérieur qui mène à l'intérieur de l'appareil. C'est là que se trouve le commutateur.

Remarque

Déplacez le commutateur avec beaucoup de précaution. Prenez soin de ne pas endommager les composants fragiles de la platine.

1. Poussez le commutateur sur l'unité désirée avec un outil approprié (par ex. un petit tournevis). Pour cela, observez l'autocollant dans le compartiment à pile. Ce dernier indique la position correspondante.

⇒ L'affichage est réglé sur l'unité désirée (°C/°F).

Utilisation de la fonction HOLD

1. Appuyez sur la touche MAX/MIN (2).
   → La valeur actuelle est gelée.
2. Appuyez trois fois sur la touche MAX/MIN (2).
   L'écran affiche à nouveau la valeur de mesure actuelle.

Utilisation de la fonction Max/Min

La fonction Max/Min permet de lire la valeur la plus élevée ou la plus basse de l'intervalle de mesure actuel.

1. Appuyez deux fois sur la touche MAX/MIN (2).

⇒ L'indication MAX (9) apparaît à l'écran.
L'écran affiche maintenant la valeur la plus élevée de la température et de l'humidité de l'air depuis la mise en marche de l'appareil.

1. Appuyez à nouveau sur la touche MAX/MIN (2).

L'indication MIN (10) apparaît à l'écran.
L'écran affiche maintenant la valeur la plus basse de la température et de l'humidité de l'air depuis la mise en marche de l'appareil.

Réglage de la température du thermomètre mouillé ou du point de rosée

L'appareil a également la possibilité d'afficher la température de rosée ou de thermomètre mouillé.

1. Appuyez sur la touche MAX/MIN (2) pendant 2 secondes environ.

L'affichage point de rosée (14) apparaît sur l'écran.
⇒ La température du point de rosée s'affiche maintenant dans l'affichage valeur de mesure température (16).

1. Appuyez à nouveau sur la touche MAX/MIN (2) pendant 2 secondes environ.

⇒ L'affichage thermomètre mouillé (15) apparaît sur l'écran.
→ La température du thermomètre mouillé s'affiche maintenant dans l'affichage valeur de mesure température (16).

1. Appuyez à nouveau sur la touche MAX/MIN (2) pendant 2 secondes environ.

→ La température ambiante s'affiche de nouveau dans l'affichage valeur de mesure température (16).

Arrêt automatique

Si le symbole arrêt automatique (13) est affiché, l'appareil s'éteint au bout de 5 minutes d'inactivité.

Procédez de la façon suivante pour désactiver l'arrêt automatique :

1. Appuyez sur la touche Marche/arrêt (7) pour arrêter l'appareil.
2. Appuyez sur la touche MAX/MIN (2) et maintenez-la enfoncée.
3. Appuyez simultanément sur la touche Marche/arrêt (7).

L'écran s'allume et l'appareil est prêt à fonctionner.
⇒ Le symbole arrêt automatique (13) n'est plus visible sur l'écran.
→ L'arrêt automatique est désactivé.

Info

L'arrêt automatique sera automatiquement réactivé à la prochaine mise en service de l'appareil. Déactivez à nouveau l'arrêt automatique si vous ne souhaitez pas l'utiliser.

Arrêt

Lorsque l'arrêt automatique est activé, l'appareil s'arrête au bout de 5 minutes d'inactivité.

1. Appuyez sur la touche Marche/arrêt (7).

→ L'appareil s'éteint.
→ Les valeurs maximum et minimum sont effacées.

Maintenance et réparation

Remplacement des piles

Il est nécessaire de remplacer la pile lorsque le symbole d'état de la pile (18) clignote ou qu'il est impossible d'allumer l'appareil.

Si besoin est, remplacez la pile (voir chapitre « Utilisation », « Mise en place des piles »).

Nettoyage

Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. N'utilisez pas d'aérosol, de solvant, de nettoyant à base d'alcool ni de produit abrasif pour nettoyer l'appareil, mais uniquement un chiffon imbibé d'eau claire.

Dépannage

Veuillez ne pas modifier l'appareil, ni monter des pièces de rechange. Veuillez vous adresser au fabricant pour faire dépanner ou contrôler l'appareil.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante.

Élimination des déchets

Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet www.trotec24.com vous informe également sur les autres possibilités de retour que nous proposons.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais être éliminées conformément à la directive européenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.

Trotec GmbH

Grebener Str. 7

D-52525 Heinsberg

)[phone]

[phone]

[e-mail]

www.trotec.com
