BE44 - équipements de mesure TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pince ampèremétrique True RMS
Marque	Trotec
Modèle	BE44
Dimensions	243 x 87 x 44 mm
Poids	372 g (avec piles)
Alimentation	3 piles AAA 1,5 V
Catégorie de surtension	CAT III 1000 V
Indice de protection	IP20
Diamètre max. du conducteur	Environ 38 mm
Mesure de courant alternatif	Jusqu'à 1000 A AC
Mesure de courant continu	Jusqu'à 1000 A DC
Mesure de tension alternative	Jusqu'à 750 V AC
Mesure de tension continue	Jusqu'à 1000 V DC
Mesure de résistance	Jusqu'à 60 MΩ
Mesure de capacité	Jusqu'à 4000 μF
Mesure de fréquence (avec câbles)	Jusqu'à 9,999 MHz
Mesure de fréquence (avec pince)	40 Hz - 999,9 Hz
Test de diode	Tension de test env. 2,5 V
Test de continuité	Signal sonore pour ≤ 20 Ω
Détection de tension sans contact (NCV)	Oui
Fonction Hold	Oui
Mode comparaison (REL/ZERO)	Oui
Lampe de poche intégrée	Oui
Nettoyage	Chiffon humide, non pelucheux
Réparation	Uniquement par le fabricant

FOIRE AUX QUESTIONS - BE44 TROTEC

Quel type de piles utilise la pince ampèremétrique BE44 ?

L'appareil utilise 3 piles AAA de 1,5 V. Il est livré sans piles, à insérer avant la première utilisation.

Comment effectuer une mesure de courant sans contact ?

Placez le sélecteur rotatif sur la plage d'intensité (60/600 A ou 1000 A), ouvrez la pince à l'aide du levier, et centrez le conducteur dans la pince. L'appareil affiche l'intensité sans interruption du circuit.

Que signifie le symbole TRMS sur l'écran ?

TRMS signifie True RMS. Cela permet une mesure précise des signaux non sinusoïdaux, comme ceux générés par des convertisseurs de fréquence ou des alimentations à découpage.

Comment utiliser la fonction de détection de tension sans contact (NCV) ?

Placez le sélecteur rotatif sur la position NCV, puis approchez la pince du conducteur. L'appareil émet un signal sonore et le capteur clignote en fonction de l'intensité du champ électrique.

Comment geler une valeur mesurée avec la fonction Hold ?

Effectuez une mesure, puis appuyez sur la touche HOLD. La valeur est figée à l'écran et le symbole HOLD apparaît. Appuyez à nouveau pour désactiver.

Quelles sont les précautions de sécurité à respecter ?

Avant toute utilisation, vérifiez l'isolation des câbles de mesure. Débranchez les câbles avant d'ouvrir le compartiment à piles. N'utilisez pas l'appareil en atmosphère explosive ou humide. Respectez la catégorie de surtension CAT III 1000 V.

Comment nettoyer la pince ampèremétrique ?

Utilisez un chiffon humide, doux et non pelucheux. Évitez les solvants, alcools ou nettoyants abrasifs. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier.

Que faire si l'écran affiche 'OL' ?

'OL' signifie Over Load (dépassement de la plage de mesure). Sélectionnez une plage plus élevée ou vérifiez que la mesure est dans les limites de l'appareil.

Comment tester une diode avec le BE44 ?

Connectez les câbles de mesure (rouge sur l'anode, noir sur la cathode). Placez le sélecteur sur la position test de diode (symbole diode). L'écran affiche la tension directe de la diode (environ 0,6 V pour une diode standard).

Comment interpréter l'échelle de mesure analogique ?

L'échelle de mesure (18) affiche des segments proportionnels à la valeur mesurée par rapport à la plage sélectionnée. Par exemple, pour une plage de 600 A, 580 A allume tous les segments, 100 A n'en allume qu'un. Elle indique aussi l'inversion de polarité et la surtension.

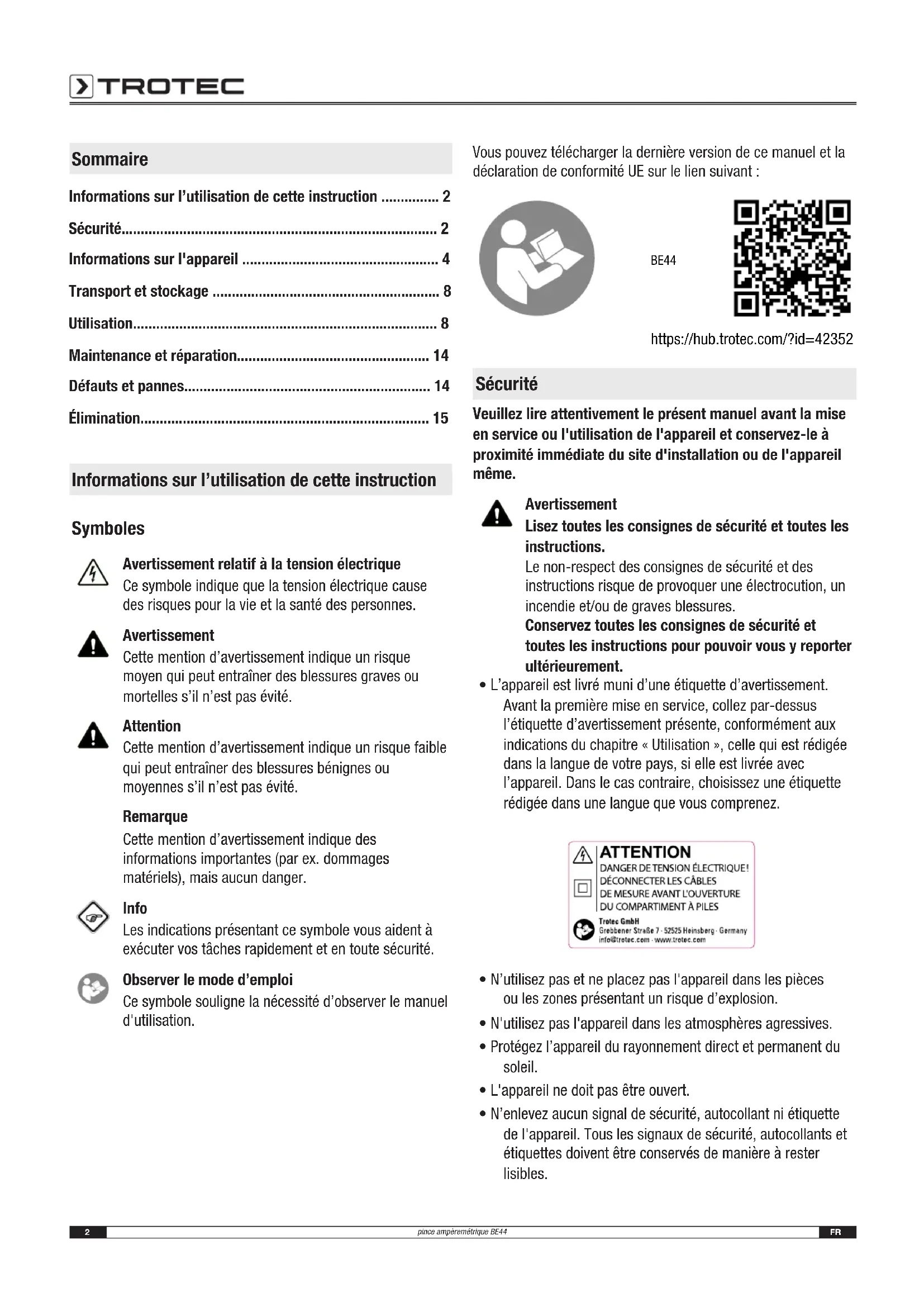

MODE D'EMPLOI BE44 TROTEC

Informations sur l'utilisation de cette instruction .... 2

Sécurité.... 2

Informations sur l'appareil .... 4

Transport et stockage 8

Utilisation....8

Maintenance et réparation.... 14

Défauts et pannes.... 14

Élimination.... 15

Informations sur l'utilisation de cette instruction

Symboles

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Ce symbole souligne la nécessité d'observer le manuel d'utilisation.

Vous pouvez télécharger la dernière version de ce manuel et la déclaration de conformité UE sur le lien suivant :

Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité et des instructions risque de provoquer une électrocution, un incendie et/ou de graves blessures.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

- L'appareil est livré muni d'une étiquette d'avertissement. Avant la première mise en service, collez par-dessus l'étiquette d'avertissement présente, conformément aux indications du chapitre « Utilisation », celle qui est rédigée dans la langue de votre pays, si elle est livrée avec l'appareil. Dans le cas contraire, choisissez une étiquette rédigée dans une langue que vous comprenez.

ATTENTION

DANGER DE TENSION ÉLECTRIQUE! DÉCONNECTER LES CÂBLES DE MESURE AVANT L'OUVERTURE DU COMPARTIMENT À PILES

Trotec GmbH

Grebbener Straße 7 - 52525 Heinsberg · Germany [e-mail] · www.trotec.com

• N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d'explosion.
• N'utilisez pas l'appareil dans les atmosphères agressives.
• Protégez l'appareil du rayonnement direct et permanent du soleil.
  • L'appareil ne doit pas être ouvert.

• N'enlevez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

• Utilisez des piles du type AAA.

• N'essayez jamais de recharger des piles non prévues à cet effet.
• N'utilisez pas ensemble des piles de types différents ni des piles neuves et des piles usagées.
• Placez les piles dans le compartiment à piles en respectant les polarités.
• Retirez les piles déchargées. Les piles contiennent des substances dangereuses pour l'environnement. Éliminez les piles conformément à la législation nationale en vigueur (voir chapitre « Élimination »).
• Retirez la fiche électrique de l'appareil lorsque vous n'utilisez pas l'appareil pendant une longue période.
• Ne court-circuitez jamais les bornes d'alimentation dans le compartiment à piles.
• N'avalez pas de pile ! Une pile avalée peut déclencher, en l'espace de 2 heures, des brûlures internes graves. Les brûlures chimiques peuvent être mortelles !
• Si vous pensez qu'une pile a été avalée ou introduite de toute autre manière dans le corps, consultez immédiatement un médecin !
• Tenez les piles neuves ou usagées hors de portée des enfants, de même qu'un compartiment à piles ouvert.
• Observez les conditions d'entreposage et de fonctionnement (voir « Caractéristiques techniques »).
• Débranchez les câbles de mesure de l'appareil avant de remplacer les piles.

Utilisation conforme

Utilisez l'appareil uniquement pour les mesures au sein des plages de mesure et des catégories de surtension indiquées dans les caractéristiques techniques. Mettez en œuvre, en fonction de la mesure à effectuer, l'outil indiqué : pince ampèremétrique, câbles de mesure ou détecteur de tension sans contact.

Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme.

Utilisation non conforme raisonnablement prévisible

Veuillez ne pas utiliser l'appareil dans des zones explosives, en contact avec de l'eau ou en cas de forte humidité relative.

La transformation ou un ajout arbitraire au niveau de l'appareil sont strictement interdits.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

• maîtriser les 5 règles de sécurité
• 1. Mettre hors tension
• 1. Sécuriser contre toute remise sous tension
• 1. S'assurer de l'absence de tension sur les 2 phases
• 1. Mettre à la terre et court-circuiter
• 1. Recouvrir les pièces voisines sous tension

- utiliser le testeur de tension en conformité avec des processus de travail sûrs.

- prendre conscience des risques associés aux appareils électriques en environnement humide.

- prendre toutes les mesures nécessaires pour se protéger contre un contact direct avec les pièces sous tension.

- avoir lu et compris l'instructions, notamment le chapitre « Sécurité ».

Risques résiduels

Avertissement relatif à la tension électrique

Risque d'électrocution en cas d'isolation insuffisante Contrôlez l'appareil et les câbles de mesure avant chaque utilisation afin de vérifier le bon fonctionnement et l'absence de détérioration. N'utilisez plus l'appareil si vous détectez des détériorations.

N'utilisez pas l'appareil si celui-ci ou vos mains sont humides ou mouillé(e)s.

N'utilisez pas l'appareil lorsque le compartiment à pile ou le boîtier est ouvert.

Avertissement relatif à la tension électrique

Électrocution provoquée par un contact avec des pièces sous tension. Veuillez ne pas toucher d'éléments sous tension. Isolez les pièces voisines sous tension en les couvrant ou en les mettant hors tension.

Avertissement relatif à la tension électrique

Lorsque vous effectuez des mesures d'intensité sans contact, débranchez auparavant les câbles de mesure de l'appareil.

Avertissement relatif à la tension électrique

Risque d'électrocution due à la pénétration de liquide dans le boîtier.

Ne plongez pas l'appareil ni les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement

Danger de suffocation !

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Avertissement

L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle ! Veuillez respecter les exigences relatives à la qualification du personnel !

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

Pour éviter toute détérioration de l'appareil, assurez-vous, avant chaque mesure, d'avoir choisi la bonne plage de mesure.

En cas de doute, sélectionnez la plage la plus étendue. Enlevez le câble de mesure du point de mesure avant de modifier la plage de mesure.

Remarque

N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le détériorer.

Remarque

N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.

Remarque

Avant la mise en service, contrôlez le fonctionnement de l'appareil sur une source de tension connue, comme une source de tension 230 V connue et sure, ou sur une pile 9 V connue et sure. Sélectionnez la gamme de mesure appropriée.

Informations sur l'appareil

Description de l'appareil

La pince ampèremétrique BE44 « True RMS » permet de contrôler en toute simplicité les intensités pour le courant alternatif ou continu, les tensions alternatives et continues, les résistances, la fréquence secteur ainsi que la continuité des circuits, des fusibles et des contacts.

Grâce à la fonction de mesure True RMS, il peut mesurer de façon précise les signaux, sinusoidaux ou non, résultant de perturbations générées par exemple par des convertisseurs de fréquence ou des alimentations à découpage d'ordinateurs.

De plus, il est possible de détecter sans contact les tensions alternatives dans les champs électriques, de tester la tension directe des diodes et de déterminer le rapport cyclique lors des mesures de fréquence.

La mesure d'intensité a lieu sans contact par l'intermédiaire du champ électromagnétique, si bien qu'il n'est pas nécessaire d'interrompre le circuit. Ainsi, il est possible de contrôler les installations en fonctionnement sans devoir les arrêter.

En outre, l'isolation galvanique permet d'avoir un signal de mesure flottant par rapport à la grandeur à mesurer.

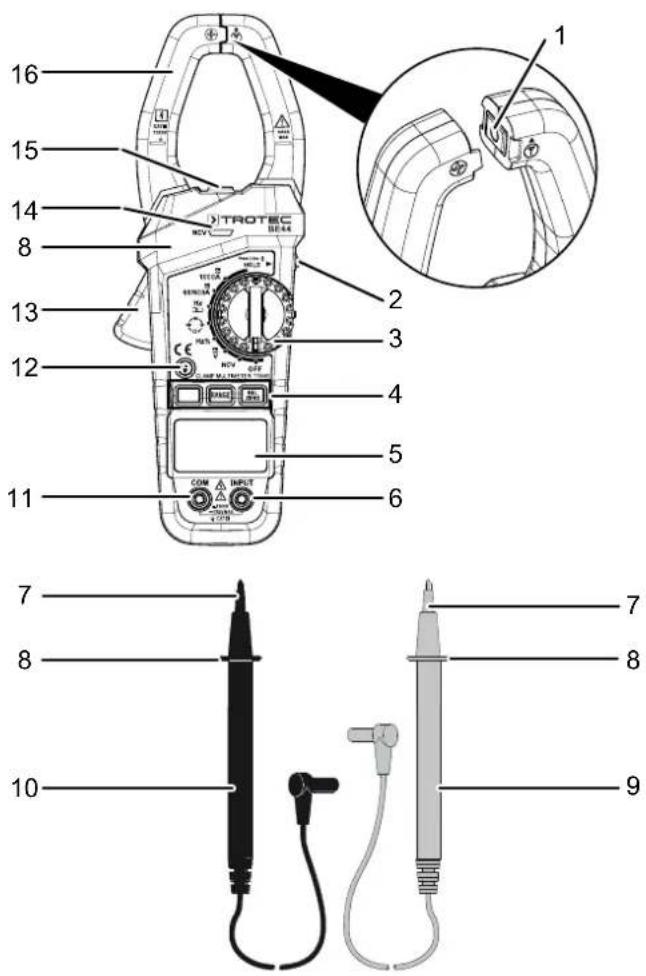

Représentation de l'appareil

16 15 14 8 13 12 11 TROTEC B244 COM INPUT COM INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU INTU

N° Désignation

1 Indicateur d'usure des mâchoires

2 Touche HOLD

3 Sélecteur rotatif

4 Touches de réglage

5 Écran

6 Raccordement du câble de mesure entrée (rouge)

7 Pointes de test

8 Protection

9 Câble de mesure rouge

10 Câble de mesure noir

11 Raccordement du câble de mesure COM (noir)

12 Touche Lampe

13 Levier d'ouverture de la pince

14 Capteur NCV

15 Lampe de poche

16 Pince

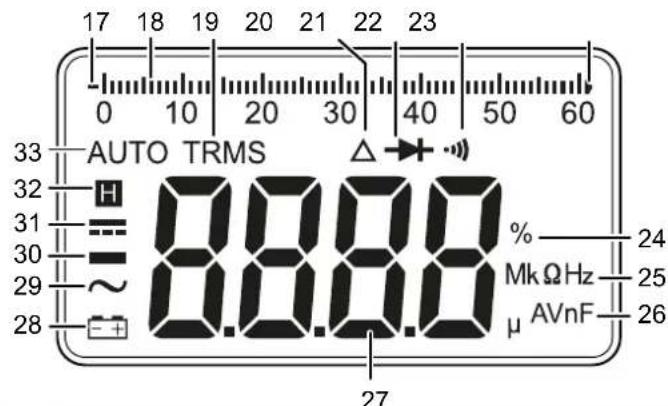

Écran

17 18 19 20 21 22 23 0 10 20 30 40 50 60 AUTO TRMS 33 32 31 30 29 28 8.88.00 % Mk ΩHz 24 25 26 μ AVnF 27

N° Désignation

17 Indicateur d'inversion de polarité

18 Échelle de mesure

19 Mention TRMS

20 Symbole Mode comparaison

21 Symbole Test de diode

22 Symbole Test de continuité

23 Indicateur de surtension

24 Affichage Pourcentage

25 Affichage Résistance/Fréquence

26 Affichage Capacité

27 Affichage 7-segments de la valeur mesurée

28 Symbole Pile

29 Symbole Courant alternatif

30 Symbole Inversion de polarité

31 Symbole Courant continu

32 Symbole HOLD

33 Symbole Détection automatique de la plage de mesure

Sélecteur rotatif

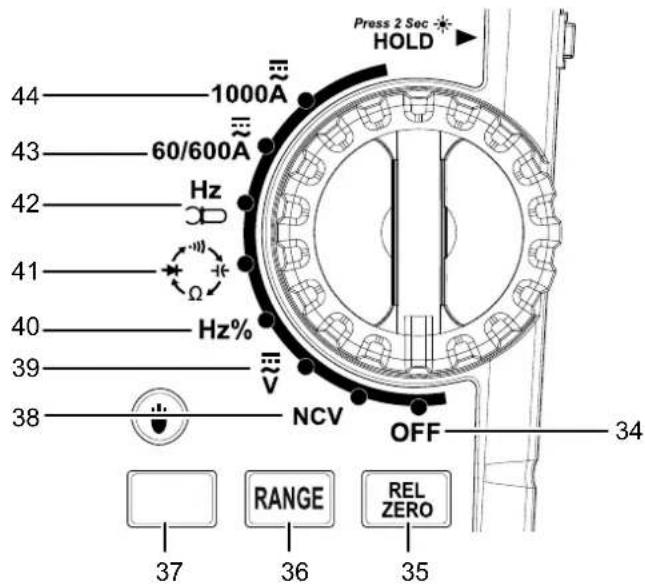

44 1000A 60/600A Hz Hz% 39 38 NCV OFF Press 2 Sec HOLD 34 RANGE REL ZERO 37 36 35

N° Désignation Signification
34	Position OFF (arrêt) Arrêt de appareil
35	Touche REL/ZERO(comparaison/zéro)	Activation/désactivation du mode comparaisonPour la mesure de courant continu,l'affichage de la valeur mesurée peut être remise à zéro.
36	Touche RANGE(plage de mesure)	Pour passer du mode manuel au mode automatique de sélection de la plage de mesure.En mode manuel, sélection des différentes plages de mesure.
37	Touche de fonction Sélection du mode de mesure désiré :Intensité pour le courant continu et alternatifTension pour le courant continu et alternatifMesure de résistance ou de capacité / test de diode / test de continuitéMesure de fréquence ou de rapport cyclique
38	Mesure NCV Active la mesure NCV : détermination sans contact des tensions alternatives.
39	Tension alternative/tension continue	Active la mesure de tension alternative ou continue
40	Fréquence/rapport cyclique	Mesure de fréquence ou de rapport cyclique
41	Résistance/test de diode/test de continuité/capacité	Mesure de résistance ou de capacité / test de diode / test de continuité

N° Désignation Signification
42	Mesure de fréquence à la pince	Mesure de la fréquence avec la pince
43	Intensité 60/600 A	Mesure sans contact de courant continu ou alternatif dans la plage 60 – 600 A
44	Intensité 1 000 A	Mesure sans contact de courant continu ou alternatif dans la plage allant jusqu’à 1 000 A

Caractéristiques techniques

Paramètre Valeur
Modèle BE44
Poids 372 g (avec piles)
Dimensions(hauteur x largeur x profondeur)	243 x 87 x 44 mm
Diamètre maximum du conducteur	env. 38 mm
Fréquence des mesures 3 par seconde
Résistance d'entrée(VAC et VDC)	10 MΩ
Plage de fréquence courant alternatif	50/60 Hz (AAC)
Plage de fréquence tension alternative	40 – 400 Hz (VAC)
Conditions ambiantes de 0 °C à	40 °C jusqu'à75 % HR
Conditions de stockage de -30 °C à 60 °C jusqu'à85 % HR
Indice de protection IP20
Piles 3 x 1.5 V AAA
Protecteur de surtension Catégorie III 1000 V

Plages de mesure

Plage de mesure	Résolution	Précision Dépassement de la plage de mesure
Tension alternative (V/AC)(**)
6 V	1 mV	± (0,8 % + 5 digits)	L'écran affiche « OL ».
60 V	10 mV
600 V	0,1 V	± (1,2 % + 5 digits)	-(*)
750 V	1 V
Tension continue (V/DC)(**)
6 V	1 mV	± (0,8 % + 5 digits)	L'écran affiche « OL ».
60 V	10 mV
600 V	0,1 V	± (1,0 % + 5 digits)
1000 V	1 V
Courant alternatif (A/AC)
60 A 0,01 A	± (2,5 %	+ 6 digits)	L'écran affiche « OL ».
600 A 0,1 A	L'écran affiche		« OL ».
1000 A 1 A			(*)
Courant continu (A/DC)
60 A 0,01 A	± (3,0 %	+ 10 digits)	L'écran affiche « OL ».
600 A 0,1 A	± (3,0 %	+ 6 digits)
1000 A 1 A
Résistance (Ω)(***)
600 Ω 0,1 Ω	± (1,0 %	+ 5 digits)	L'écran affiche « OL ».
6 kΩ 1 Ω
60 kΩ 10 Ω
600 kΩ 100 Ω
6 MΩ 1 kΩ ±	(1,5 %	+ 5 digits)
60 MΩ 10 kΩ	± (3,0 %	+ 10 digits)
Fréquence avec câbles de mesure (Hz)(****)
9,999 Hz 0,0	01 Hz ± (1,0 %	% + 5 digits)	La plage de mesure se règle automatiquement.
99,99 Hz 0,0	1 Hz
999,9 Hz 0,1	Hz
9,999 kHz 1	Hz
99,99 kHz 10	Hz
999,9 kHz 100	Hz
9,999 MHz 1 kHz	non spécifiée

Plage de mesure	Résolution	Précision Dépassement de la plage de mesure
Fréquence avec la pince (Hz)(***** )
40 Hz - 99,99 Hz	0,01 Hz	± (1,0 % + 5 digits)	-
100 Hz - 999,9 Hz	0,1 Hz
Rapport cyclique (***** )
5 % ~ 95 %	0,1% ± (2,0 % + 7 digits)		La plage de mesure se règle automatiquement.
Capacité (C)
40 nF	10 pF	± (5,0 % + 5 digits)	La plage de mesure se règle automatiquement. Si la capacité mesurée dépasse 4 000 μF, l'écran affiche « OL ».
400 nF	100 pF
4 μF	1 nF
40 μF	10 nF
400 μF	100 nF
4 000 μF 1 μF	non spécifiée

Fonction	Plage
Test de diode	Tension de test : env. 2,5 VIntensité de test : env. 0,6 mA
Test de continuité	Signal sonore pour ≤ 20 ΩSignal sonore possible pour 20 Ω – 150 ΩPas de signal sonore pour > 150 Ω

• (*): En cas de dépassement de la plage de mesure, la valeur de mesure peut, le cas échéant, être cependant affichée. Veuillez observer la plage de mesure et la protection contre les surtensions. Les mesures au-delà de la plage de mesure indiquée ne sont pas autorisées !
• OL = dépassement de la plage de mesure (overload)
  • (**) : résistance interne : 10 MΩ
  • (***): tension à vide < 0,7 V
  • (****): sensibilité d'entrée 1 Vrms à 20 Vrms
  • (****): intensité d'entrée ≥ 8 A
  • (*****): tension d'entrée : 4 \~ 10 Vp-p, plage de fréquence : 4 Hz \~ 1 kHz

Composition de la fourniture

• 1 BE44 (sans piles)
• 1 câble de mesure rouge
• 1 câble de mesure noir
• 1 label avec consignes de sécurité
• 1 mode d'emploi

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observez les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Utilisez une housse de protection adaptée pour le transport de l'appareil de mesure afin de le protéger contre les influences extérieures.

Stockage

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

• au sec et protégé du gel et de la chaleur
• dans un endroit protégé de la poussière et de l'exposition directe du soleil
• à une température de stockage correspondant aux caractéristiques techniques
• Les piles sont retirées de l'appareil

Utilisation

Mise en place des piles

Avant la première utilisation, mettez les piles en place (3 piles AAA 1,5 V).

Remarque

Assurez-vous que la surface de l'appareil soit sèche et que l'appareil soit éteint.

Pour mettre les piles en place dans l'appareil, procédez comme suit :

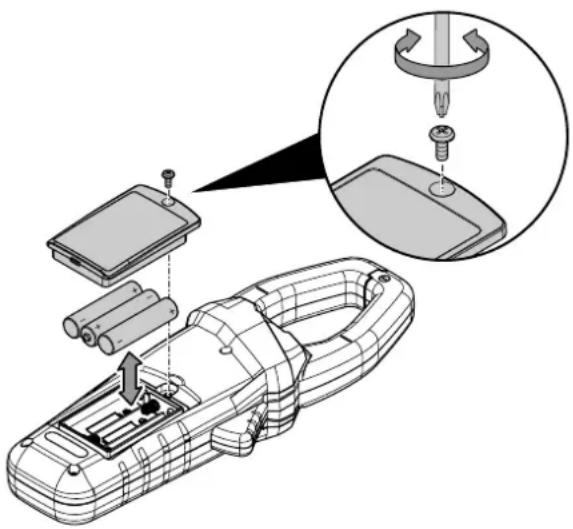

1. Desserrez la vis et ouvrez le couvercle du compartiment à piles.
2. Placez les piles dans le compartiment à piles en respectant les polarités.
3. Refermez le couvercle du compartiment à piles et resserrez la vis.

Changement du site de mise en œuvre

Info

Veuillez noter que le passage d'un endroit froid à un endroit chaud peut entraîner la formation d'eau de condensation sur le circuit imprimé de l'appareil. Cet effet physique inévitable fausse les mesures. Dans ce cas, l'écran n'indique aucune valeur ou une valeur erronée. Attendez quelques minutes avant d'effectuer une mesure, afin que l'appareil s'adapte au changement de conditions.

Mise en place de l'étiquette d'avertissement

Si l'étiquette d'avertissement située au dos de l'appareil n'est pas dans la langue de votre pays, recouvrez-la avant la première mise en service de l'appareil. Une étiquette d'avertissement dans la langue de votre pays est fournie avec l'appareil. Pour coller l'étiquette d'avertissement au dos de l'appareil, procédez de la manière suivante :

1. Détachez l'étiquette dans la langue de votre pays de la feuille fournie avec l'appareil.
2. Collez l'étiquette à l'endroit prévu à cet effet au dos de l'appareil.

Détection de tension sans contact

Info

Observez les indications des caractéristiques techniques. Même en l'absence de réaction de l'appareil, il est possible qu'une tension soit présente, par exemple si elle se trouve en-dehors de la zone de mesure de l'appareil.

L'appareil vous permet de détecter, sans contact, la présence d'une tension alternative.

À cette fin, procédez de la manière suivante :

1. Placez le sélecteur rotatif (3) sur la position Mesure NCV (38).
   ⇒ Le capteur NCV (14) clignote brièvement et l'appareil génère un signal sonore.
2. Déplacez l'appareil, la pince (16) en direction de l'objet à examiner.
   Si l'appareil détecte un champ électrique lié à une tension alternative, un signal sonore se fait entendre plusieurs fois et le capteur NCV clignote.
   ⇒ Plus le champ électrique mesuré est fort, plus le nombre de signaux sonores émis est important.
   Sur l'affichage 7-segments (27), de un à quatre traits apparaissent en fonction de la force du champ électrique mesuré.

Mesures avec les câbles de mesure

Avertissement relatif à la tension électrique Risque d'électrocution et de blessure !

Assurez-vous de l'absence de courant dans le circuit et de la décharge complète des condensateurs.

• Respectez au cours des mesures la tension nominale de l'appareil telle qu'elle est spécifiée dans les caractéristiques techniques.
• Avant chaque mesure, vérifiez le bon état de l'isolation des câbles de mesure (9, 10).
• Lorsque vous prenez en main les câbles de mesure, veillez à les tenir toujours en amont de la bague de protection (8) :

Pour mesurer une tension continue (DC), procédez de la manière suivante :

1. Connectez le câble de mesure noir (10) à la prise COM (11) et le câble rouge (9) à la prise entrée (6).
2. Placez le sélecteur rotatif (3) sur la position (39).

→ Le symbole Courant continu (31 apparaît à l'écran.

1. Appuyez plusieurs fois sur la touche RANGE (36) afin de sélectionner la plage de mesure désirée.

La résolution de l'affichage de la valeur mesurée (27) change en conséquence.

1. Avec les pointes des câbles de mesure (7), touchez les points de mesure que vous souhaitez sur le circuit électrique, en respectant la polarité.

→ La valeur de mesure est indiquée sur l'affichage 7-segments de l'écran.
5. Appuyez sur la touche REL/ZERO (35) pour remettre la valeur de mesure à zéro.
⇒ Cette fonction n'est disponible que pour la mesure des courants continus.

Exemple :

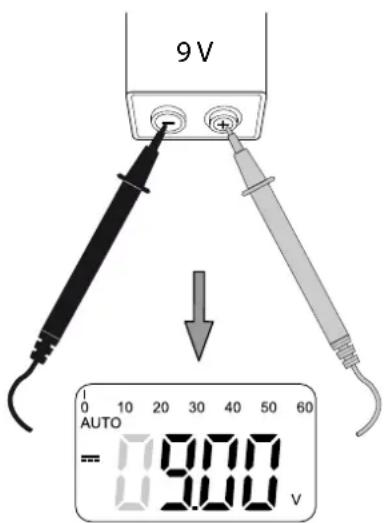

9 V ↓ 0 10 20 30 40 50 60 AUTO = 0.00 V

Pour mesurer une tension pour un courant alternatif (AC), procédez de la manière suivante :

1. Connectez le câble de mesure noir (10) à la prise COM (11) et le câble rouge (9) à la prise entrée (6).
2. Placez le sélecteur rotatif (3) sur la position (39).
3. Appuyez sur la touche de fonction (37).

→ Le symbole Courant alternatif (29) s'affiche à l'écran.

1. Appuyez plusieurs fois sur la touche RANGE (36) afin de sélectionner la plage de mesure désirée.
   La résolution de l'affichage de la valeur mesurée (27) change en conséquence.

2. Avec les pointes des câbles de mesure (7), touchez les points de mesure que vous souhaitez sur le circuit électrique.

→ La valeur de mesure est indiquée sur l'affichage 7-segments de l'écran.

Exemple :

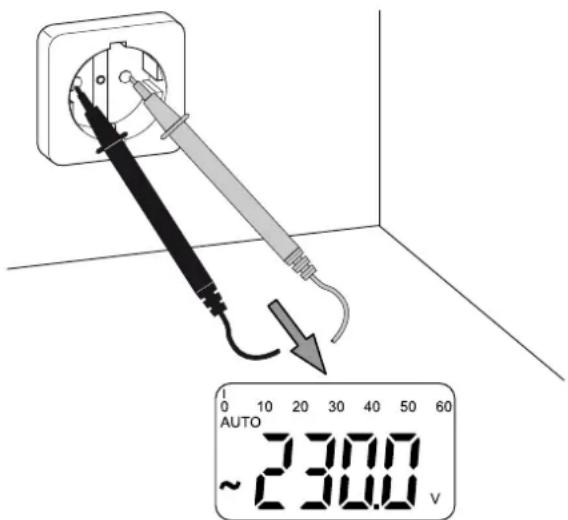

AUTO 2300V ~2300V

Mesure de résistance

Pour mesurer une résistance, procédez de la manière suivante :

1. Connectez le câble de mesure noir (10) à la prise COM et le câble rouge (9) à la prise entrée (6).
2. Placez le sélecteur rotatif (3) sur la position Résistance (41).
3. Appuyez plusieurs fois sur la touche de fonction (37) jusqu'à ce que l'unité de résistance Ω apparaisse à l'affichage Résistance/Fréquence (25).
4. Avec les pointes des câbles de mesure (7), touchez les points de mesure que vous souhaitez sur le circuit électrique.
   → La valeur mesurée est indiquée sur l'affichage 7-segments (27).

Test de continuité

Pour effectuer un test de continuité, procédez de la manière suivante :

1. Connectez le câble de mesure noir (10) à la prise COM (11) et le câble rouge (9) à la prise entrée (6).
2. Placez le sélecteur rotatif (3) sur la position Continuité (41).
3. Appuyez plusieurs fois sur la touche de fonction (37) jusqu'à ce que l'unité Ω apparaisse à l'affichage Test de continuité (22).
4. Avec les pointes des câbles de mesure (7), touchez les points de mesure que vous souhaitez sur le circuit électrique.

L'appareil génère un signal sonore lorsque la résistance mesurée est inférieure à 20 Ω.
L'appareil ne génère pas de signal sonore lorsque la résistance mesurée est supérieure à 150 Ω.
L'appareil peut générer un signal sonore si la résistance mesurée se trouve entre 20 Ω et 150 Ω.

Mesure de fréquence avec les câbles de mesure

Info

Vous pouvez mesurer la fréquence à la pince (1) ou avec les câbles de mesure.

Info

Lorsque vous mesurez une fréquence avec les câbles de mesure, la plage de mesure est déterminée automatiquement.

Pour mesurer une fréquence avec les câbles de mesure, procédez de la manière suivante :

1. Connectez le câble de mesure noir (10) à la prise COM (11) et le câble rouge (9) à la prise entrée (6).
2. Placez le sélecteur rotatif (3) sur la position Fréquence (40).
3. Appuyez plusieurs fois sur la touche de fonction (37) jusqu'à ce que l'unité de fréquence Hz apparaisse à l'affichage Résistance/Fréquence (25).
4. Établissez le contact entre les pointes de test (7) des câbles de mesure et l'objet à mesurer.

→ La valeur mesurée est indiquée sur l'affichage 7-segments (27).

Mesure du rapport cyclique

Info

La tension d'entrée doit être comprise entre 4 Vp-p* et 10 Vp-p.

*p-p = valeur « Peak to Peak » (valeur de pointe de l'amplitude MIN à MAX)

Pour déterminer le rapport cyclique lors d'une mesure de fréquence, procédez de la manière suivante :

1. Connectez le câble de mesure noir (10) à la prise COM (11) et le câble rouge (9) à la prise entrée (6).
2. Placez le sélecteur rotatif (3) sur la position Rapport cyclique (40).
3. Appuyez plusieurs fois sur la touche de fonction (37) jusqu'à ce que l'affichage Pourcentage (24) apparaisse.
4. Établissez le contact entre les pointes de test (7) des câbles de mesure et l'objet à mesurer.

→ La valeur mesurée est indiquée sur l'affichage 7-segments (27).

1. Appuyez deux fois sur la touche de fonction pour remettre l'affichage de la valeur mesurée à zéro.

Mesure de capacité

Info

Lors de la mesure de capacités supérieures à 10 μF, il peut s'écouler jusqu'à 30 secondes environ avant que l'appareil n'affiche un résultat de mesure stable.

Info

Du fait de la capacité parasite des pointes de test et du circuit d'entrée de l'appareil de mesure qui y est relié, l'affichage de ce dernier peut être différent de zéro avant que les contacts de test ne soient connectés au condensateur en test. Ceci est normal et la valeur affichée doit être soustraite des valeurs qui seront affichées ensuite.

Pour mesurer une capacité, procédez de la manière suivante :

1. Connectez le câble de mesure noir (10) à la prise COM (11) et le câble rouge (9) à la prise entrée (6).
2. Placez le sélecteur rotatif (3) sur la position Capacité (41).
3. Appuyez plusieurs fois sur la touche de fonction (37) jusqu'à ce que l'unité F apparaisse à l'affichage Capacité (26).
4. Établissez le contact entre les pointes de test (7) des câbles de mesure et l'objet à mesurer.

→ La valeur mesurée est indiquée sur l'affichage 7-segments (27).
⇒ Au besoin, attendez que le résultat de mesure se soit stabilisé.

Test de diode

Pour mesurer la tension directe d'une diode, procédez de la manière suivante :

1. Connectez le câble de mesure noir (10) à la prise COM (11) et le câble rouge (9) à la prise entrée (6).
2. Placez le sélecteur rotatif (3) sur la position Test de diode (41).
3. Appuyez plusieurs fois sur la touche de fonction (37) jusqu'à ce que le symbole Test de diode (21) apparaisse.
4. Établissez le contact entre la pointe de test du câble de mesure rouge (9) et l'anode de la diode.
5. Établissez le contact entre la pointe de test du câble de mesure noir (10) et la cathode de la diode.

→ La valeur approximative de la tension directe de la diode est indiquée sur l'affichage 7-segments (27) de l'écran.
Si l'écran indique OL , cela signifie que les pointes de test sont mal positionnées.

Mesures avec la pince

Avertissement relatif à la tension électrique Risque d'électrocution et de blessure !

• Débranchez les câbles (9, 10) de l'appareil.
• Quand vous tenez la pince ampèremétrique en main, veillez à ce que ce soit toujours en amont de la protection (8) :

- Lors de la mesure, centrez le conducteur à analyser par rapport à la pince de mesure (16).

Info

Mesurez toujours un seul conducteur à la fois afin d'obtenir un résultat de mesure sans équivoque.

Pour mesurer l'intensité d'un courant alternatif (AC) ou continu (DC), procédez de la manière suivante :

1. Placez le sélecteur rotatif (3), en fonction de la plage de mesure désirée, soit sur la position intensité 60/600 A (43), soit sur la position intensité 1 000 A (44).
2. Appuyez plusieurs fois sur la touche de fonction (37) pour régler l'appareil sur la mesure désirée de courant alternatif ou continu.
3. Appuyez sur le levier (13) pour ouvrir la pince (16) et placez le conducteur à mesurer au centre de la pince.
4. Pour le centrage du conducteur, aidez-vous des marques de positionnement visibles sur la pince (1).

→ La valeur mesurée est indiquée sur l'affichage 7-segments (27).

1. Dans le cas de la mesure de courant continu (DC), appuyez sur la touche REL/ZERO (35) pour remettre la valeur de mesure à zéro.

⇒ Cette fonction n'est disponible que pour la mesure des courants continus.

Mesure de la fréquence avec la pince

Info

Vous pouvez mesurer la fréquence à la pince (16) ou avec les câbles de mesure (9, 10).

Pour mesurer une fréquence avec la pince (16), procédez de la manière suivante :

1. Placez le sélecteur rotatif (3) sur la position Fréquence (40).
2. Appuyez sur le levier (13) pour ouvrir la pince (16) et placez le conducteur à mesurer au centre de la pince.
3. Pour le centrage du conducteur, aidez-vous des marques de positionnement visibles sur la pince.

→ La valeur mesurée est indiquée sur l'affichage 7-segments (27).

Autres fonctions

Utilisation du mode comparaison

Info

En mode comparaison, l'appareil passe automatiquement au réglage manuel de la plage de mesure (sauf pour la mesure de capacité).

Info

Assurez-vous, en mode comparaison, que la valeur à mesurer ne dépasse pas la plage de mesure. Le cas échéant, choisissez une plage de mesure plus élevée.

Info

N'utilisez pas le mode comparaison en même temps que la fonction Hold afin de ne pas fausser les valeurs de mesure.

Avec quelques fonctions de mesure, il est possible d'utiliser le mode comparaison. Lorsque celui-ci est activé, l'appareil mémorise le résultat de mesure actuel en tant que valeur de référence pour les mesures suivantes.

Procédez de la manière suivante pour activer le mode comparaison :

1. Effectuez une mesure.
2. Appuyez sur la touche REL/ZERO (35).

⇒ Le symbole Mode comparaison (20) apparaît à l'écran.
⇒ Le résultat de mesure actuel est mémorisé en tant que valeur de référence.

1. Effectuez une nouvelle mesure.
   L'affichage 7-segments (27) indique la différence entre la mesure actuelle et la mesure de référence.
2. Appuyez de nouveau sur la touche REL/ZERO (35) pour quitter le mode comparaison.

Gel d'une valeur de mesure à l'écran

La fonction Hold permet de « geler » le résultat de mesure actuel sur l'affichage 7-segments (35). À cette fin, procédez de la manière suivante :

1. Effectuez une mesure.
2. Appuyez sur la touche HOLD (2).

→ Un signal sonore se fait entendre.
⇒ Le résultat de mesure actuel est « gelé » sur l'affichage 7-segments.
⇒ Le symbole HOLD (32) apparaît à l'écran.

1. Pour désactiver la fonction gel, appuyez de nouveau sur la touche HOLD.

Lecture de l'échelle de mesure

Info

L'échelle de mesure n'est pas disponible en mode comparaison ni pour les mesures de fréquence, de résistance et de capacité.

L'échelle de mesure (18) correspond à l'indication de l'aiguille d'un appareil de mesure analogique. L'échelle se compose de plusieurs segments qui s'affichent en fonction de la valeur actuellement mesurée par rapport à l'intensité définie.

• Valeur mesurée à l'intérieur de l'échelle Si la plage d'intensité choisie est 60-600 A, une valeur mesurée de 580 A entraîne l'affichage de tous les segments. Si la valeur mesurée est de 100 A, un seul segment apparaît, deux segments pour 200 A, etc.
• Valeur mesurée en-dessous de l'échelle L'échelle peut également afficher une inversion de polarité et une surtension. En cas d'inversion de polarité, par exemple une valeur mesurée de -40 A pour une plage d'intensité choisie de 60-600 A, un segment s'affiche ainsi, en complément, que le symbole d'inversion de polarité (17), puisque la valeur est inférieure de 100 A à la plage de l'échelle.

- Valeur mesurée supérieure à l'échelle Si la valeur mesurée est de 900 A, trois segments s'affichent ainsi que l'indicateur de surtension (23), la plage de l'échelle étant dépassée de 300 A.

Lampe de poche

L'appareil est équipé d'une lampe de poche (15) permettant d'éclairer l'objet à mesurer.

1. Appuyez sur la touche Lampe (12) pour allumer la lampe de poche.
2. Appuyez de nouveau sur la touche Lampe pour éteindre la lampe de poche.

Arrêt de l'appareil

L'appareil s'arrête automatiquement au bout de 15 minutes d'inactivité.

1. Placez le sélecteur rotatif (3) sur la position OFF (34).
   → L'appareil s'éteint.

Maintenance et réparation

Remplacement des piles

Les piles doivent être remplacées lorsque le symbole de pile (28) apparaît à l'écran (5) ou s'il devient impossible d'allumer l'appareil. Voir chapitre « Utilisation ».

Info

Lorsque les piles sont faibles, les valeurs affichées peuvent être imprécises ou fausses. Dans ce cas, n'utilisez plus l'appareil de mesure et remplacez les piles sans délai.

Nettoyage

Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. N'utilisez pas d'aérosol, de solvant, de nettoyant à base d'alcool ni de produit abrasif pour nettoyer l'appareil, mais uniquement un chiffon imbibé d'eau claire.

Réparation

Ne modifiez pas l'appareil et ne montez pas de pièces de rechange. Veuillez vous adresser au fabricant pour faire réparer ou contrôler l'appareil.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante :

Les segments de l'affichage ne sont plus nettement visibles ou tremblotent :

• La tension des piles est insuffisante. Remplacez les piles sans délai.

Les valeurs de mesure affichées par l'appareil ne sont pas crédibles :

• La tension des piles est insuffisante. Remplacez les piles sans délai.
• L'ouverture de la pince de mesure est encrassée. Nettoyez l'appareil comme il est décrit au chapitre Nettoyage.
• L'indicateur d'usure de mâchoire (1) est trop usé. Contactez le fabricant.

Élimination

Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.

Le pictogramme représentant une poubelle barrée signifie que cet appareil ne doit pas être éliminé en fin de vie avec les ordures ménagères. Il en va de même pour les composants éventuels associés comme les télécommandes, les piles et les batteries. Si l'appareil inclut des piles ou des batteries contenant du mercure, du cadmium ou du plomb, le symbole chimique correspondant (Hg, Cd ou Pb) est aposé en-dessous du pictogramme représentant une poubelle barrée. Vous avez l'obligation légale d'éliminer les piles et les batteries usagées d'une manière conforme. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais être remises à un point de collecte prévu à cet effet, conformément au RÈGLEMENT (UE) 2023/1542 DU PARLEMENT EUROPÉEN ET DU CONSEIL du 12 juillet 2023 relatif aux batteries et aux déchets de batteries. Sortez les piles / les batteries des appareils et éliminez-les séparément, conformément aux dispositions légales en vigueur.

N'abandonnez pas, sur la voie publique, des piles ou des appareils électriques ou électroniques contenant des piles, afin d'éviter une pollution de l'environnement.

Valable uniquement en France

NOTICE À DÉPOSER DANS LE BAC DE TRI

Trotec GmbH

Grebener Str. 7

D-52525 Heinsberg

)[phone]

[phone]

[e-mail]

www.trotec.com
