| Type de produit | Thermohygromètre mécanique |
| Marque | Trotec |
| Modèle | BZ21M |
| Catégorie | Thermomètre / Hygromètre |
| Plage de mesure de l'humidité relative | 20 à 100 % HR |
| Plage de mesure de la température | -10 à +40 °C |
| Plage de mesure de l'humidité de saturation | 3 à 50 g/m³ |
| Plage de mesure de l'humidité absolue | 2 à 50 g/m³ |
| Précision humidité relative | ± 3 % HR (20...100 %) |
| Précision température | ± 2 °C |
| Dimensions (diamètre x hauteur) | ∅ 130 mm x 28 mm |
| Poids | 185 g |
| Matériau du boîtier | Acier inoxydable |
| Alimentation | Aucune (mécanique) |
| Type de capteur | Fibre synthétique traitée |
| Affichage | Cadran analogique avec échelles multiples |
| Étalonnage | Vis de réglage sur le côté ; humidification annuelle recommandée |
| Conditions d'utilisation | -20 à +50 °C, 0-100 % HR |
| Nettoyage | Chiffon humide doux ; pas de solvants ni produits abrasifs |
| Sécurité | Ne pas utiliser en zone explosive, hors de portée des enfants, pas d'ouverture |
| Utilisation conforme | Mesure de température et humidité intérieure |
| Pièces détachées / réparabilité | Pas de pièces détachées ; contacter le fabricant pour réparation |
| Garantie | Garantie légale ; contacter le revendeur |
FOIRE AUX QUESTIONS - BZ21M TROTEC
Questions des utilisateurs sur BZ21M TROTEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Thermomètre au format PDF gratuitement ! Retrouvez votre notice BZ21M - TROTEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BZ21M de la marque TROTEC.
MODE D'EMPLOI BZ21M TROTEC
Indications sur le manuel d'utilisation.... 2
Normes de sécurité .... 2
Informations sur l'appareil .... 3
Transport et stockage 4
Utilisation....4
Maintenance et réparation.... 6
Élimination....6
Indications sur le manuel d'utilisation
Symboles
Avertissement
Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.
Info
Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Les indications présentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.
Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sur le lien suivant :
Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.
Avertissement
Lisez toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.
Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
- N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d'explosion.
- N'utilisez pas l'appareil dans des atmosphères agressives.
- Protégez l'appareil du rayonnement direct et permanent du soleil.
- Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.
• L'appareil ne doit pas être ouvert. - Observez les conditions d'entreposage et de fonctionnement conformément au chapitre Données techniques.
Utilisation conforme
Utilisez l'appareil uniquement pour mesurer la température et l'humidité de l'air à l'intérieur, au sein de la plage de mesure indiquée dans les caractéristiques techniques. Veuillez observer les caractéristiques techniques et les respecter.
Pour utiliser l'appareil de manière adéquate, utilisez uniquement les accessoires homologués de Trotec ou les pièces de rechange de Trotec.
Utilisations non conformes prévisibles
N'utilisez pas l'appareil dans des zones explosives, pour des mesures effectuées dans des liquides ou sur des pièces sous tension. Trotec décline toute responsabilité en cas de dommages résultant d'une utilisation non conforme. En l'occurrence, tout recours en garantie sera exclu. Toute modification structurelle, toute transformation ou tout ajout arbitraire au niveau de l'appareil est strictement interdit.
Qualification du personnel
Toute personne utilisant le présent appareil doit :
- avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.
Risques résiduels
Avertissement
Danger de suffocation !
Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.
Avertissement
L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.
Avertissement
L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle ! Veuillez respecter les exigences relatives à la qualification du personnel !
Attention
Tenez l'appareil à l'écart de sources de chaleur.
Remarque
N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le détériorer.
Remarque
N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.
Informations sur l'appareil
Description de l'appareil
Le BZ21M est un thermohygromètre conçu pour mesurer le taux d'humidité relative et la température en intérieur.
Des échelles supplémentaires permettent la lecture de l'humidité de saturation et de l'humidité absolue.

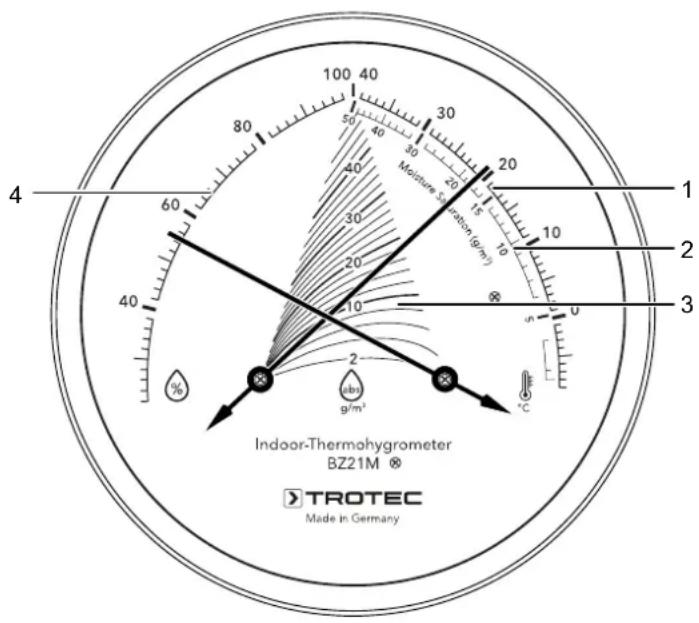

Représentation de l'appareil
| 1 Échelle de température | |
| 2 Échelle d'humidité de saturation | |
| 3 Échelle d'humidité absolue | |
| 4 Échelle d'humidité relative |
Caractéristiques techniques
| Paramètre Valeur | |
| Modèle BZ21M | |
| Plage de mesure de l’humidité relative | De 20 à 100 % HR |
| Plage de mesure de la température | -10 à +40 °C |
| Plage de mesure de l’humidité de saturation | 3 à 50 g/m3 |
| Plage de mesure de la sortie d’humidité absolue | 2 à 50 g/m3 |
| Précision Taux d’humidité : ± 3 | % HR(20...100 %), échelle graduée à +1Température : ± 2 °C |
| Conditions d’utilisation et de stockage | De -20 à +50 °C entre 0 et 100 % HR |
| Dimensions ∅ 130 mm / hauteur | 28 mm |
| Poids 185 g | |
| Matériau du boîtier Acier inoxydable | |
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observez les informations relatives au transport et à l'entreposage de l'appareil.
Transport
L'appareil est emballé par le fabricant pour être protégé au mieux des avaries.
Stockage
Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :
- au sec et protégé du gel et de la chaleur
- dans un endroit protégé de la poussière et de l'exposition directe du soleil
- à un température correspondant à la plage indiquée au chapitre « Caractéristiques techniques ».
Utilisation

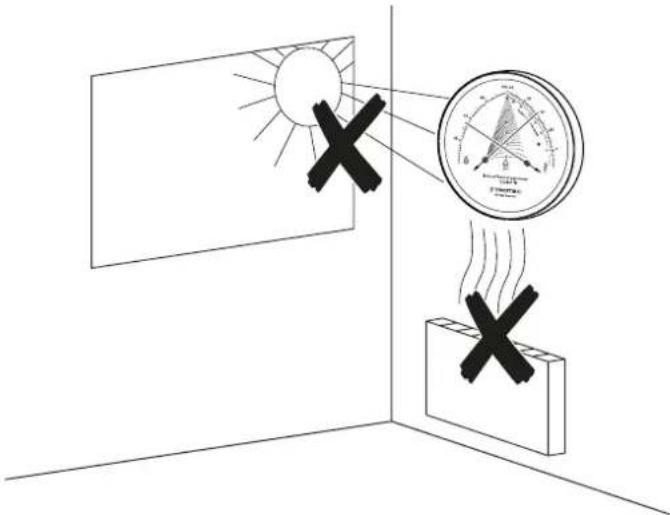

Les instructions suivantes sont à observer lors du positionnement de l'appareil :
- Placez-le à l'abri de la lumière directe du soleil.
- N'installez pas l'appareil juste au-dessus d'un chauffage.
- Fixez-le de préférence sur un mur intérieur ; évitez les murs extérieurs plus froids.
Conseils et recommandations concernant le taux d'humidité dans les pièces d'habitation
Généralités :
Des études médicales récentes ont confirmé qu'une humidité relative nettement supérieure à 50-60 % dans les habitations favorise le développement de l'asthme et des maladies allergiques, tandis qu'un taux d'humidité faible, compris entre 30 et 40 %, est sans risque. Si l'hiver est rigoureux, il peut même arriver dans les logements bien ventilés que l'on obtienne des valeurs inférieures à 30 % sans que cela soit préjudiciable à la santé.
Pendant la période de chauffage d'octobre à avril, la quantité d'humidité présente dans une habitation dépend en grande partie de ses occupants. En effet, un foyer de 3 à 4 personnes rejette en moyenne environ 10 litres de vapeur d'eau par jour dans l'air ambiant, rien qu'en se douchant, en faisant la lessive ou la cuisine, en respirant, etc. Les joints de fenêtre étant aujourd'hui extrêmement hermétiques, afin de limiter les coûts énergétiques et de protéger du bruit, cette humidité doit être évacuée vers l'extérieur plusieurs fois par jour.
Le type de chauffage et le mode d'aération déterminent le taux d'humidité moyen qui règne dans un appartement en hiver. L'air froid ayant toujours une humidité absolue plus faible que l'air ambiant normal, il est facile en hiver de remplacer l'humidité présente dans la pièce par de l'air frais sec en aérant par à-coups plusieurs fois par jour. Dans toute habitation (sans système de ventilation), il est nécessaire de renouveler l'air quotidiennement, et ce, de manière répétée, en fonction du nombre d'habitants et de la quantité d'humidité rejetée dans l'air.
Il n'y a besoin de limiter l'humidité relative pour éviter qu'elle n'atteigne des taux trop élevés que pendant la période de chauffage, c'est-à-dire à partir de l'automne. D'une manière générale, il est recommandé de maintenir une température d'environ 20 °C dans l'ensemble du logement.
En hiver :
Par des températures extérieures inférieures à +5 °C en moyenne et une température intérieure de 20 °C, on obtient sans peine un taux d'humidité relative compris entre 40 et 50 % avec un renouvellement d'air suffisant. Au-delà de 50 %, vous devriez aérer la pièce.
Pendant les périodes de gel, un taux inférieur à 40 % HR est tout à fait normal. En particulier dans les anciens bâtiments dotés d'une mauvaise isolation thermique, il est important de ne pas dépasser les 40 à 50 % HR (pour une température d'environ 20 °C) et, le cas échéant, seulement brièvement en raison du risque accru de moisissures.
En automne et au printemps :
Lorsque les températures extérieures sont plus clémentes, avec une moyenne entre 5 et 15 °C, l'humidité de l'air peut atteindre les 50 à 60 % HR.
Remarques :
Les pièces plus chaudes sont souvent plus sèches, tandis que les pièces plus froides ont tendance à être plus humides. C'est la raison pour laquelle il est recommandé de ne pas laisser la température ambiante descendre en dessous de 16 °C.
Pour aérer correctement :
Si vos carreaux se couvrent fréquemment de buée ou que des moisissures apparaissent sur les murs, il peut être judicieux de vous interroger sur vos habitudes et d'en changer. Les réponses aux questions suivantes peuvent vous aider :
- Combien de temps faut-il aérer ?
En hiver, lorsque la température extérieure ne dépasse pas les +5 °C environ, 5 minutes suffisent. S'il fait plus doux (entre 5 et 15 °C), il est nécessaire de laisser ouvert pendant 10 à 15 minutes environ.
- Comment faut-il aérer ?
Il n'existe qu'une seule solution pour renouveler l'air efficacement : ouvrir en grand une fenêtre ou une portefenêtre (« aération choc »). Un courant d'air n'est pas forcément nécessaire. Aérer en laissant une fenêtre entrebaillée est non seulement insuffisant, mais gaspille en plus de l'énergie, d'autant que, par temps froid, la pièce concernée finit par refroidir encore plus.
- Que faire en cas d'absence durant la journée ?
Il suffit d'aérer suffisamment lorsque vous êtes présent. Idéalement, cela veut dire au moins une fois le matin avant de partir, une fois en rentrant et une fois avant d'aller vous coucher. Il est tout aussi important de ne pas couper complètement le chauffage pendant la journée (entre 16 et 18 °C).
- Faut-il également aérer par temps de brouillard ou de pluie ?
C'est raisonnable dans tous les cas. Même très humide, l'air froid aura toujours un taux d'humidité inférieur à celui de l'air intérieur. En outre, vous avez besoin d'un apport en air frais suffisant, et ce, même par temps humide.
- Quelles sont les précautions à prendre en été ?
À part la cave, toutes les pièces peuvent être aérées sans restriction. L'échelle de l'hygromètre n'impose aucune limite ; le taux d'humidité est fonction du climat extérieur. Ce n'est pas dramatique puisque les murs dans les pièces de vie habituelles (hormis la cave) sont suffisamment chauds pour ne pas tomber en dessous du point de rosée, ne risquant ainsi pas la formation de condensation propice à l'apparition de moisissures en surface.
- Comment aérer la cave ?
Les pièces de la cave sont menacées en été car l'air chaud extérieur est fortement chargé en humidité, laquelle se condense sur les surfaces froides.
- Peut-on faire sécher son linge dans l'appartement ?
L'idéal est de disposer d'une pièce spéciale qui puisse être aérée en permanence (à part en été ou en cas de gel). Faire sécher son linge dans l'appartement n'est possible qu'à condition que la pièce soit fermée et très bien chauffée. Pendant le séchage, il convient d'aérer énergiquement et à plusieurs reprises.
Informations concernant l'hygromètre
Il mesure l'humidité relative avec une précision de ± 3 % HR sur une plage comprise entre 20 et 100 % HR. L'élément de mesure de l'hygromètre est une fibre synthétique spécialement traitée qui, contrairement à un vrai cheveu, offre une haute précision de mesure même sans entretien.
Veillez toutefois à ce que l'appareil n'entre pas en contact avec de l'eau chaude ou de la vapeur d'eau car, dans ce cas, la précision spécifiée ne pourrait plus être garantie. En cas d'écar par rapport aux valeurs fournies par un appareil de référence dans le cadre de mesures de comparaison, il est possible de corriger l'affichage de l'hygromètre (voir le chapitre Maintenance et réparation).

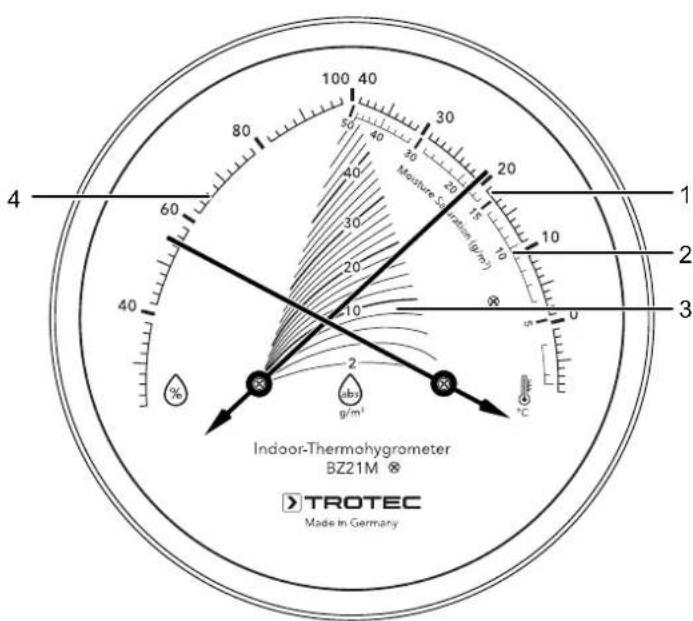

Lecture de l'humidité relative, de la température, de l'humidité de saturation et de l'humidité absolue
Vous pouvez lire le taux d'humidité relative, la température, l'humidité de saturation et l'humidité absolue sur le cadran de l'appareil une fois qu'il a séjourné quelques heures dans la pièce.
- La température ambiante peut être lue sur la partie droite du cadran(1).
- L'humidité relative peut être lue sur la partie gauche du cadran(4).
-
L'humidité de saturation peut être lue sur la partie droite du cadran(2, échelle intérieure). Celle-ci décrit la quantité de vapeur d'eau que l'air peut absorber à une température donnée (valeur maximum possible pour l'humidité absolue). La capacité d'absorption de l'air augmente lorsque la température monte.
-
Au point de croisement des deux aiguilles, vous pouvez lire
l'humidité absolue(3). Celle-ci décrit la quantité de vape indépendamment de cela, l'appareil doit être humidifié une fois d'eau actuellement présente dans l'air. par an. Cela est particulièrement recommandé après de longues


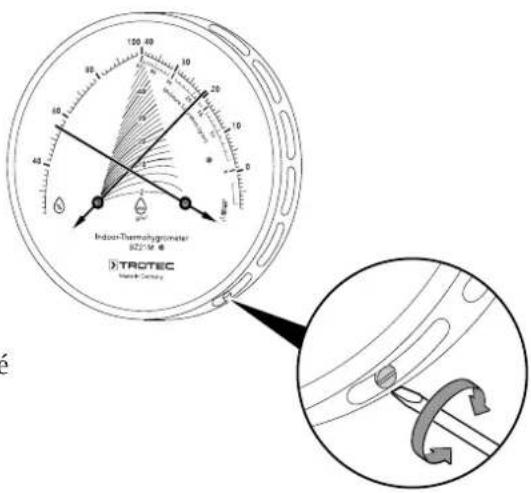

Étalonnage de l'hygromètre
Si, lors d'une mesure de référence par exemple, l'hygromètre devait fournir une valeur d'hygrométrie différente, il est possible d'étalonner l'affichage à l'aide de la vis de réglage située sur le côté de l'appareil.
Nettoyage
Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. N'utilisez pas d'aérosol, de solvant, de nettoyant à base d'alcool ni de produit abrasif pour nettoyer l'appareil, mais uniquement un chiffon imbibé d'eau claire.
Dépannage
Veuillez ne pas modifier l'appareil, ni monter des pièces de rechange. Veuillez vous adresser au fabricant pour faire dépanner ou contrôler l'appareil.
Élimination
Cet appareil ne comporte aucun composant électrique ou électronique. Veuillez éliminer cet appareil à la fin de sa durée de vie conformément aux dispositions légales en vigueur.
