| Type de produit | Thermohygromètre analogique pour intérieur |
| Marque | Trotec |
| Modèle | BZ15C |
| Dimensions | Ø 103 mm, hauteur 24 mm |
| Poids | 155 g |
| Matériau du boîtier | Acier inoxydable |
| Plage de mesure humidité relative | 0 à 100 % HR |
| Plage de mesure température | 0 à +40 °C |
| Précision humidité relative | ± 3 % HR (20 à 100 % HR) |
| Précision température | ± 2 °C |
| Fonctions principales | Mesure d'humidité relative et de température ambiante |
| Affichage | Cadran analogique avec échelles et zones de couleur |
| Étalonnage | Vis de réglage sur le côté ; humidification annuelle recommandée |
| Entretien et nettoyage | Nettoyer avec un chiffon humide, doux et non pelucheux ; ne pas utiliser de solvants ou produits abrasifs |
| Conditions d'utilisation | Intérieur, à l'abri du soleil direct et de l'humidité excessive |
| Température de fonctionnement et stockage | -10 à +50 °C |
| Sécurité | Aucun composant électrique ; ne pas utiliser en atmosphère explosive ; tenir hors de portée des enfants |
| Pièces détachées et réparabilité | Contacter le fabricant ; aucune pièce détachée disponible pour l'utilisateur |
| Informations générales | Appareil mécanique sans pile ni batterie ; idéal pour surveiller le climat dans les garages et pièces d'habitation |
FOIRE AUX QUESTIONS - BZ15C TROTEC
Questions des utilisateurs sur BZ15C TROTEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Thermomètre au format PDF gratuitement ! Retrouvez votre notice BZ15C - TROTEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BZ15C de la marque TROTEC.
MODE D'EMPLOI BZ15C TROTEC
Indications sur le manuel d'utilisation. 2
Normes de sécurité 2
Informations sur I'appareil 3
Transport et stockage 4
Utilisation. 4
Maintenance et réparation 7
Élimination 7
Indications sur le manuel d'utilisation
Symboles
Avertissement
Cette mention d'advertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'ajretissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais,aucun danger.
Info
Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.
Vous pouvez télécharger la derniere version du manuel d'utilisation et la déclaration de conformité UE sous le lien suivant :
BZ15C
Veuillez dire attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate de l'endetroit d'installation ou de l'appareil même!
Avertissement
Lire toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causer une electrocution, de provoquer un incendie et/ ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adequate relative à une'utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.
Les enfants ne sont pas autorisés à jour avec l'appareil. Il est interdir aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
- N'utilise pas l'appareil dans des locaux représentant un risque d'explosion.
- N'utilisez pas l'appareil dans des atmospheres agressives.
- Protégez l'appareil du rayonnement direct et permanent du soleil.
- Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.
- L'appareil ne doit pas etre ouvert.
- Observe les conditions d'entreposage et de fonctionnement conformément au chapitre Données techniques.
Utilisation conforme
Utilisez l'appareil uniquement pour mesurer la température et l'humidité de l'air à l'intérieur, au sein de la plage de mesure indiquée dans les caractéristiques techniques. Veuillez observer les caractéristiques techniques et les respecter.
Pour utiliser l'appareil de manière ajustate, utilisez uniquement les accessoires homologues de Trotec ou les pieces de rechange de Trotec.
Utilisation non conforme
N'utilisez pas l'appareil dans des zones explosives, pour des mesures effectuees dans des liquides ou sur des pieces sous tension. Trotec decline toute responsabilité en cas de dommages resultant d'une utilisation non conforme. En I'occurrence, tout recours en garantie sera exclu. Toute modification structuelle, toute transformation ou tout ajout arbitraire au niveau de l'appareil est strictement interdit.
Qualification du personnel
Toute personne utilisant leprésent appareil doit :
- avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.
Risques résiduels
Avertissement
Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.
Avertissement
L'appareil n'était pas un jouet, il n'est pas adapté aux enfants.
Avertissement
L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle! Veuillez respecter les exigences relatives à la qualification du personnel!
Attention
Tenez l'appareil à l'écart de sources de chaleur.
Remarque
N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le déterminer.
Remarque
N'utilizez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.
Informations sur l'appareil
Description de l'appareil
Le BZ15C est un thermohygmètre concu pour mesurer le taux d'humidité et la température en interieur.
Il convient tout particulièrement à la surveillance de l'humidité relative dans les garages. Les échelles sur le cadran sont spécialement adaptées à ce secteur d'utilisation.

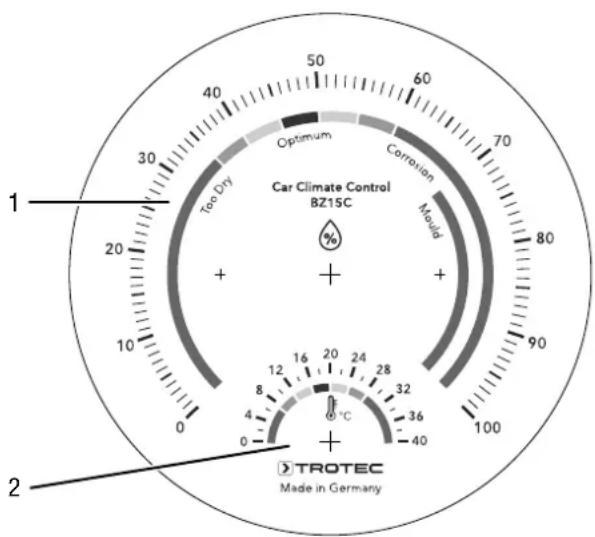

Représentation de l'appareil
| N° Désignation |
| 1 Échelle d'humiidité relative |
| 2 Échelle de température |
\section*{Caracteristiques techniques}
| Paramètre Valeur | |
| Modèle BZ15C | |
| Plage de mesure de l'humidité relative | De 0 à 100 % HR |
| Plage de mesure de la température | De 0 à +40 °C |
| Précision Taux d'humidité : ± 3 | % HR(20...100%), échelle graduée à +1Température : ± 2 °C |
| Conditions d'utilisation et de stockage | De -10 à +50 °C entre 0 et 100 % HR |
| Dimensions Ø 103 mm / hauteur | 24 mm |
| Poids 155 g | |
| Matériau du boîtier Acier inoxydable | |
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entreposage de l'appareil.
Transport
L'appareil est emballe par le fabricant pour être protégé au moins des avaries.
Stockage
Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :
- au sec et protégé du gel et de la chaleur
- dans un endroit protégé de la poussière et de l'exposition directe du soleil
- à un température correspondant à la plage indiquée au chapitre « Caracteristiques techniques »
Utilisation

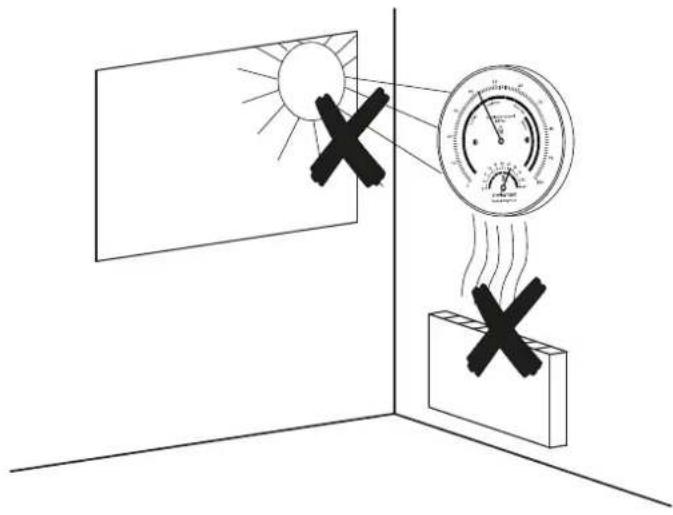

Les instructions suivantes sont à observer lors du positionnement de l'appareil :
- Placez-le à l'abri de la lumière directe du soleil.
- N'installez pas l'appareil juste au-dessus d'un chauffage.
Fixez-le de préférence sur un mur interieur ; évitez les murs extérieurs plus froids.
Conseils et recommandations concernant le taux d'humidité dans les garages
Que le taux d'humidité soit trop élevé et entraine des moisissures visibles ainsi qu'une oedur de moins ou au contraire trop faible asséchant les muqueuses et irritant les yeux, le fait est qu'un climat inadéquat ne passse jamais longtemps inaperçu dans des pieces de vie.
Mais c'est loin d'être le cas dans les garages. L'humidité est le pire ennemi de toutes les voitures et motos, surtout quand il s'agit de modèles de collection. Le garage, que l'on croit sur, protège certes de manière fiable contre les intempérières, mais pas contre les effets d'un air ambiant trop humide ou trop sec.
Le cuir, notamment, a besoin d'une certaine humidité pour respirer, sinon il devient cassant. Un air trop sec fait perdre aux joints leur Elasticité et les câbles peuvent se rompre.
Une humidité de l'air relative comprende entre 45 et 50% est considérée comme optimale pour préserver les vehicules qui méritent une attention particulière.
10 °C de moins dans le garage lors des fraîcheurs nocturnes font rapidement monter l'humidité relative de l'air interieur de plus de 30 %.
De même après un trajet sous la pluie en plein eté. L'humidité relative à l'intérieur du garage fermé peut atteindre les 90 % et plus en raison des gouttelettes d'eau qui restent sur le vehicule et du rechauffement supplémentaire du au moteur chaud.
Le résultat ? Corrosion et moisissures...
L'objet est donc de maintainir l'humidité relative et la température dans la meilleure plage possible tout au long de l'année.
Conseils et recommandations concernant le taux d'humidité dans les pieces d'habitation
Généralités :
Des études Médicales récentes ont confirmé qu'une humidité relative nettement supérieure à 50-60 % dans les habitations favorise le développement de l'asthme et des maladies allergiques, tandis qu'un taux d'humidité faible, compris entre 30 et 40 %, est sans risque. Si l'hiver est rigoureux, il peut même arriver dans les logements bien ventilés que l'on obtienne des valeurs inférieures à 30 % sans que cela soit préjudiciable à la santé.
Pendant la période de chauffage d'octobre à avril, la quantité d'humidité présente dans une habitation dépend en grande partie de ses occupants. En effet, un foyer de 3 à 4 personnes rejette en moyenne environ 10 litres de vapeur d'eau par jour dans l'air ambiant, rien qu'en se douchant, en faisant la lessive ou la cuisine, en respirant, etc. Les joints de fenêtre étant aujourd'hui extrémement hermétiques, afin de limiter les coûts énergétiques et de protéger du bruit, cette humidité doit être evacuée vers l'extérieur plusieurs fois par jour.
Le type de chauffage et le mode d'aération déterminent le taux d'humidité moyen qui règne dans un appartement en hiver. L'air froid ayant toujours une humidité absolue plus faible que l'air ambient normal, il est facile en hiver de replacer l'humidité presente dans la pièce par de l'air frais sec en aérant par à-coupés plusieurs fois par jour. Dans toute habitation (sans système de ventilation), il est nécessaire de renouveler l'air quotidiennement, et ce, de manière répétée, en fonction du nombre d'habitants et de la quantité d'humidité rejetée dans l'air.
Il n'y a besoin de limiter l'humidité relative pour éviter qu'elle n'atteigne des taux trop élevés que pendant la période de chauffage, c'est-à-dire à partir de l'autonne. D'une manière générale, il est recommendé deMAINIR une température d'environ 20^ dans I'ensemble du logement.
En hiver :
Par des températures extérieures inférieures à +5^ en moyenne et une température interieure de 20^ , on obtient sans peine un taux d'humidité relative compris entre 40 et 50% avec un renouvellement d'air suffisant. Au-delà de 50% , vous devriez aérer la piece.
Pendant les périodes de gel, un taux inférieur à 40% HR est tout à fait normal. En particulier dans les anciens batiments dotés d'une mauvaise isolation thermique, il est important de ne pas dépasser les 40 à 50% HR (pour une température d'environ 20^ ) et, le cas échéant, seulement brievement en raison du risque accru de moisissures.
En automne et au printemps :
Lorsque les températures extérieures sont plus clémentes, avec une moyenne entre 5 et 15^ , l'humidité de l'air peut atteindre les 50 à 60% HR.
Remarques :
Les pièces plus chaudes sont souvent plus sèches, tandis que les pièces plus froides ont tendance à être plus humides. C'est la raison pour laquelle il est recommendé de ne pas laisser la température ambiente descendre en dessous de 16^ .
Pour aérer correctement :
Si vos carreaux se couvent fréquement de buée ou que des moisissures apparaissent sur les murs, il peut être judicieux de vous interroger sur vos habitudes et d'en changer. Les réponses aux questions suivantes peuvent vous aider :
- Àquelle fréquence faut-il aérer ?
Il y a lieu d'áerer chaque fois que l'aiguille de l'hygromètre dépasse la plage de couleur correspondant à la température ambiente.
- Combien de temps faut-il aérer?
En hiver, lorsque la température extérieure ne dépasse pas les +5^ environ, 5 minutes suffisent. S'il fait plus doux (entre 5 et 15^ ), il est nécessaire de laisser ouvert pendant 10 à 15 minutes environ.
- Comment faut-il aérer?
Il n'existe qu'une seule solution pour renouveler l'air efficacement : ouvrir en grand une fenêtre ou une portefenêtre (« aération chocol »). Un courant d'air n'est pasforcément nécessaire. Aérer en laissant une fenêtre entrebaillée est non seulement insuffisant, mais gaspille en plus de l'énergie, d'autant que, par temps froid, la piece concernée finit par refroidir encore plus.
- Que faire en cas d'absence durant la journée?
Il suffit d'aerer suffisamment lorsque vous etes present. Idealement, cela peut dire au moins une fois le matin avant de partir, une fois en reentrant et une fois avant d'aller vous coucher. Il est tout aussi important de ne pas couper complètement le chauffage pendant la journee (entre 16 et 18^
- Faut-il également aérer par temps de brouillard ou de pluie?
C'est raisonnable dans tous les cas. Meme tres humide, I'air froid aura always un taux d'humidite inférieur a celui de I'air interieur. En outre, vous avez besoin d'un apport en air frais suffisant, et ce, meme par temps humide.
- Quelles sont les précautions à prendre en été ?
A part la cave, toutes les pieces peuvent etre aerees sans restriction.L'echelle de I'hygrometre n'impose aucune limite;le taux d'humidite est fonction du climat extérieur. Ce n'est pas dramatique puisque les murs dans les pieces de vie habituelles (hormis la cave) sont suffisamment chauds pour ne pas tomber en dessous du point de rosée, ne risquant ainsi pas la formation de condensation propice a l' apparition de moisissures en surface.
Comment aérer la cave?
Les pieces de la cave sont menaces en ete car l'air chaud extérieur est fortement charged en humidite, laquelle se condense sur les surfaces froides.
- Peut-on faire secher son linge dans l'appartement ?
L'idéal est de-disposer d'une piece spéciale qui puisse etraérée en permanence (a part en ete ou en cas de gel).
Faire secher son linge dans l'appartement n'est possible qu'a condition que la piece soit fermée et tres bien chauffee.Pendant le séchage, il convient d'aerer energiquement et a plusieurs reprises.
Autres pieces
Dans les pieces autres que les pieces de vie ou les pieces sans fenêtre qui ne sont pas équipées d'un système de ventilation ou d'un chauffage (garages, celliers, espaces de stockage, etc.), il peut être nécessaire de recourir à un déshumidificateur, un climatiseur ou un apparéil de chauffage pour stabiliser et réguler le climat ambient.
Informations concernant l'hygrometre
Il mesure l'humidité relative avec une précision de ± 3% HR sur une plage comprise entre 20 et 100% HR. L'élement de mesure de l'hygromètre est une fibre synthétique spécialement traitée qui, contrairement à un vrai cheveu, offre une haute précision de mesure même sans entretien.
Veillez toute fois à ce que l'appareil n'entre pas en contact avec de l'eau chaude ou de la vapeur d'eau car, dans ce cas, la précision spécifique ne pourrait plus être garantie. En cas d'écart par rapport aux valeurs fournies par un apparéil de référence dans le cadre de mesures de comparaison, il est possible de corriger l'affichage de l'hygromètre (voir le chapitre Maintenance et réparation).
Lecture du taux d'humidité et de la température
Vous pouvez dire le taux d'humidité et la température sur le cadran de l'appareil une fois qu'il a séjourné quelques heures dans la pierce.
L'échelle de couleurs est spécialement adaptée au climat des garages.
Lorsque le taux d'humidité de l'air est inférieur à 35% HR, l'air du garage est trop sec pour le cuir et les éléments en plastique. Cuir cassant, joints poreux et ruptures de cable sont les conséquences auxquelles il faut s'attendre. C'est pourquoi l'aiguille se trouve alors dans la zone rouge.
Pour éviter rouille, corrosion et moisissures, le taux d'humidité doit se situer entre 45 et 50% HR - c'est la zone verte de l'appareil.
Dés que le taux dépasse les 55% HR, le métal commence à se corroder et l'eau stagnante ne sèche plus correctement. À partir de 70% , des moisissures peuvent apparaitre en l'espace de quelques heures. Ces plages critiques sont donc elles aussi représentées en rouge sur le cadran du BZ15C.
- Consultez la températe ambiente en bas du cadran (2) et identifiez la plage de couleur correspondante.
- Puis, consultez le taux d'humidité en haut du cadran (1).
| Plage de couleur Humidité relative Température | ||
| Zone rouge Entre 0 et 35 % etentre 60 et 100 % | Entre 0 et 8 °C etentre 28 et 40 °C | |
| Zone orange Entre 35 et 40 % etentre 55 et 60 % | Entre 8 et 12 °C etentre 24 et 28 °C | |
| Zone jaune Entre 40 et 45 % etentre 50 et 55 % | Entre 12 et 14 °C etentre 20 et 24 °C | |
| Zone verte Entre 45 et 50 % Entre 16 et 20 °C | Entre 16 et 20 °C | |

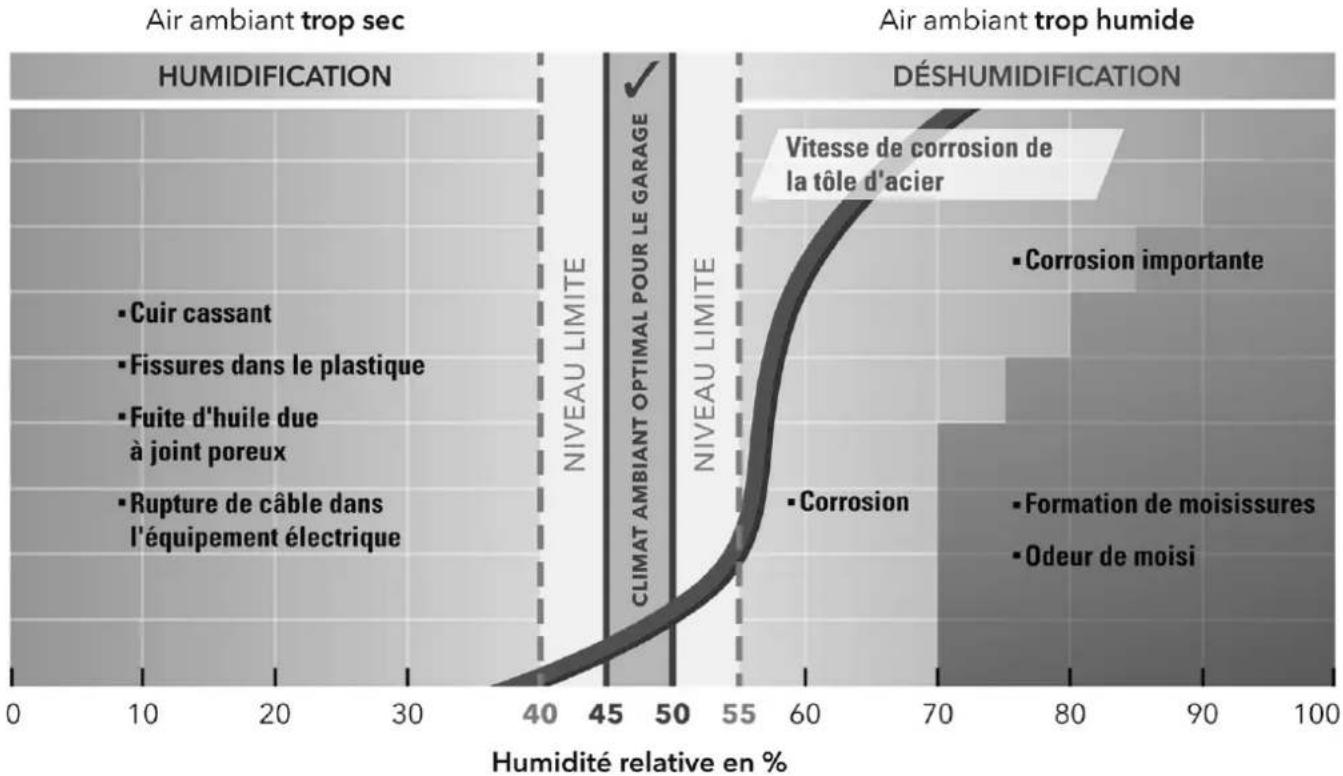

Le diagramme ci-dessous vous donne un aperçu des conséquences possibles :
Maintenance et réparation
Étalonnage de l'hygromètre
Si, lors d'une mesure de referencia par exemple, l'hygromètre devait fournir une valeur d'hygrométrie différente, il est possible d'étalonnner l'affichage à l'aide de la vis de réglage située sur le côte de l'appareil.
Indépendamment de cela, l'appareil doit être humidifié une fois par an. Cela est particulièrement recommendé après de longues périodes de faible humidité. Pour ce faire, enveloppez l'appareil dans un tissu chaud et humide pendant 30 minutes environ. Il doit alors afficher entre 95 et 98% d'humidité. Si la valeur indiquée ne se situe pas dans cette plage, corrigez l'affichage.
Nettoyage
Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne penètre dans le boîtier. N'utilisez pas d'aérosol, de solvant, de nettoyant à base d'alcool ni de produit abrasif pour nettoyer l'appareil, uniquement un chiffon imbibé d'eau claire.
Dépannage
Veuillez ne pas modifier l'appareil, ni monter des pieces de rechange. Veuillez vous adresser au fabricant pour faire dépanner ou contrôle l'appareil.
Élimination
Cet apparéil ne compteaucun composant électrique ou électronique. Veuillez eliminer cet apparéil à la fin de sa durée de vie conformément aux dispositions légales en vigueur.
Trotec GmbH
Grebbener Str. 7
D-52525 Heinsberg
+492452962-400
+492452962-200
info@trotec.com
www.trotec.com
