KM 210 - Système d'alarme OLYMPIA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil KM 210 OLYMPIA au format PDF.
| Type de produit | Détecteur de monoxyde de carbone (CO) |
| Dimensions | 120 x 37 x 80 mm |
| Poids | 143 g |
| Alimentation | 2 piles microcellules Mignon AA, 1,5 V |
| Type de capteur | Électrochimique |
| Signal sonore | 85 dB (à 1 m) |
| Signal visuel | 3 LED (verte : Power, jaune : Erreur, rouge : Alarme) |
| Durée de vie | 10 ans |
| Normes appliquées | EN 50291-1:2010+A1:2012 |
| Conditions ambiantes tolérées | -10 °C à +40 °C, 30 % à 90 % HR |
| Fonctions principales | Détection de CO, test/muet, autotest, mode silencieux, témoin de charge des piles |
| Indicateur de fin de vie | Oui (LED jaune clignote + 3 bips toutes les 30 s) |
| Indicateur de pile faible | Oui (LED jaune clignote + 1 bip toutes les 30 s) |
| Mode silencieux | Oui (désactive temporairement l'alarme) |
| Entretien | Nettoyer surface avec chiffon humide, nettoyer orifices avec pinceau, test mensuel |
| Contenu du coffret | Détecteur, matériel de fixation (2 vis et 2 chevilles), 2 piles AA, mode d'emploi |
FOIRE AUX QUESTIONS - KM 210 OLYMPIA
Questions des utilisateurs sur KM 210 OLYMPIA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système d'alarme au format PDF gratuitement ! Retrouvez votre notice KM 210 - OLYMPIA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KM 210 de la marque OLYMPIA.
MODE D'EMPLOI KM 210 OLYMPIA
Comment se comporter en cas d'alarme .....48
Consignes de sécurité .....49
Informations importantes et prévention .....51
Utilisation conforme à l'usage prévu .....52
Contenu du coffret .....52
Aperçu ....53
Pose des piles ....54
Où fixer votre détecteur de fumée .....54
Installer le détecteur de CO ....56
En cas d'alarme ....57
Désactiver l'alarme .....57
Témoin du niveau de charge des piles .....58
Contrôle du fonctionnement du détecteur de CO . . . .58
Autotest ....59
Expiration de la durée de vie ....59
Activer le mode silencieux ....60
Informations complémentaires importantes .....61
Symptômes d'une intoxication par le monoxyde de carbone....61
Temps de réaction du détecteur de CO .....63
Élimination....64
Données techniques .....65
Entretien et maintenance .....66
Garantie....66
Déclaration de conformité .....67

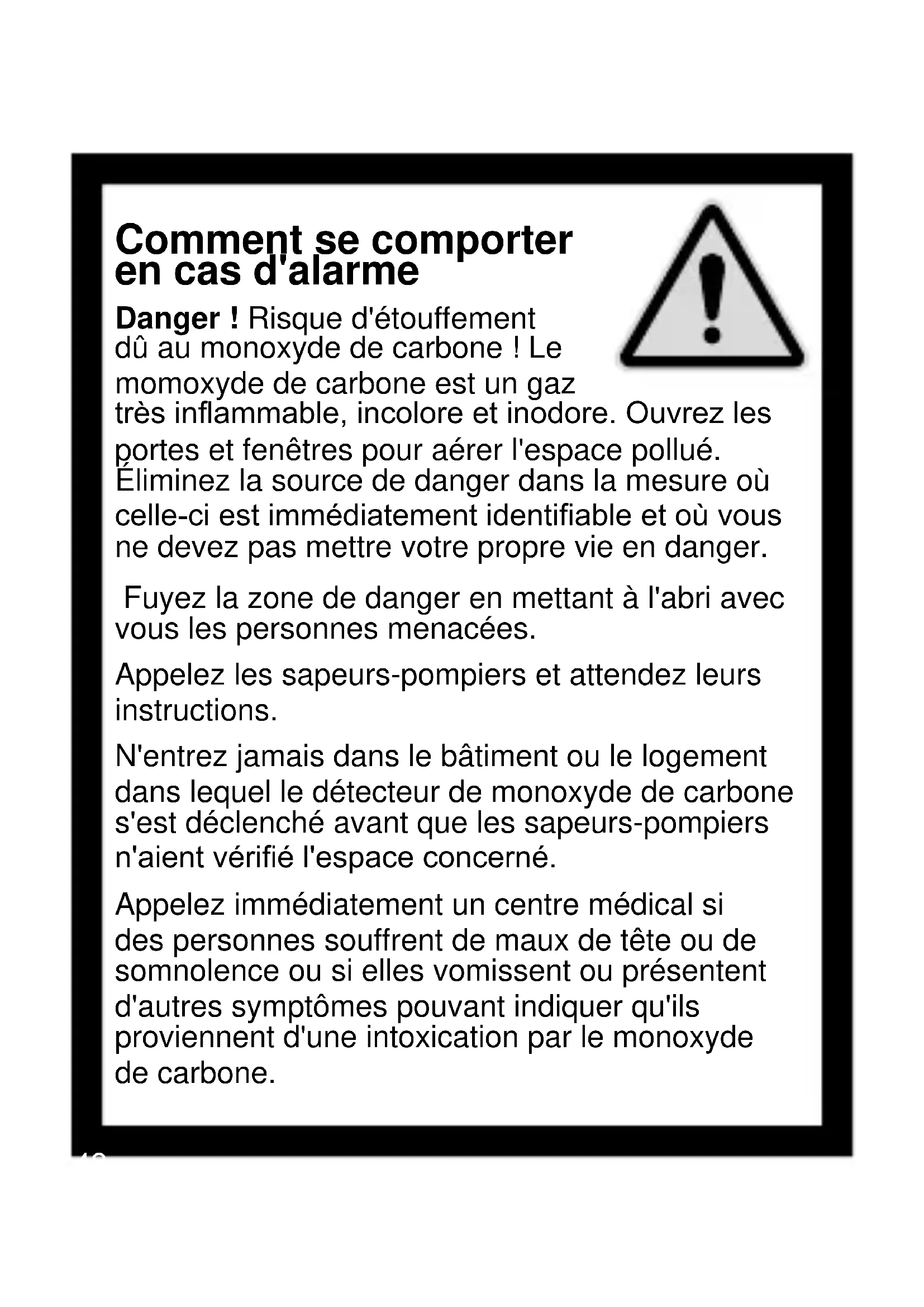

Comment se comporter en cas d'alarme
Danger ! Risque d'étouffement dû au monoxyde de carbone ! Le momoxyde de carbone est un gaz très inflammable, incolore et inodore. Ouvrez les portes et fenêtres pour aérer l'espace pollué.
Eliminez la source de danger dans la mesure où celle-ci est immédiatement identifiable et où vous ne devez pas mettre votre propre vie en danger.
Fuyez la zone de danger en mettant à l'abri avec vous les personnes menacées.
Appelez les sapeurs-pompiers et attendez leurs instructions.
N'entrez jamais dans le bâtiment ou le logement dans lequel le détecteur de monoxyde de carbone s'est déclenché avant que les sapeurs-pompiers n'aient vérifié l'espace concerné.
Appelez immédiatement un centre médical si des personnes souffrent de maux de tête ou de somnolence ou si elles vomissent ou présentent d'autres symptômes pouvant indiquer qu'ils proviennent d'une intoxication par le monoxyde de carbone.
Consignes de sécurité
Conservez le mode d'emploi pour une utilisation future.
Soyez attentif à ce symbole. Les textes caractérisés par ce symbole vous donnent des informations utiles concernant le détecteur.
Avertissement ! Le monoxyde de carbone peut avoir des effets mortels. Sa concentration dans le sang perturbe l'aptitude du corps à s'alimenter en oxygène. Selon le taux de concentration, le monoxyde de carbone peut entraîner la mort en quelques minutes.
Tenez compte des passages Comment se comporter en cas d'alarme à la page 48, Informations importantes et prévention à la page 51, ainsi que Informations complémentaires importantes à la page 61.
Avertissement ! Le monoxyde de carbone est un gaz très inflammable, incolore et inodore.
Prenez chaque alarme au sérieux. En cas d'alarme, évitez toute formation d'étincelles ou de flammes ! En cas d'alarme, ne fumez pas et n'allumez pas de bougie. Ne branchez pas la lumière et ne retirez pas de fiche électrique de la prise. Veuillez suivre les instructions au point Comment se comporter en cas d'alarme à la page 48.
Avertissement ! Risque d'étouffement ! Les enfants peuvent avaler des petites pièces, des films d'emballage ou de protection. Tenez les enfants à l'écart du produit et de son emballage !
Avertissement ! Mise en danger de l'homme et l'environnement causée par les piles et les piles rechargeables ! Une manipulation des piles incorrecte peut nuire à votre santé et à l'environnement. Ne jamais ouvrir, endommager, avaler les piles ou ne jamais faire pénétrer leur contenu dans l'environnement. Elles peuvent contenir des métaux lourds toxiques et nuisibles pour celui-ci.
Prudence ! Lésions du système auditif dues au signal sonore bruyant ! Celui-ci peut entraîner des pertes d'acuité auditive. Utilisez cet appareil uniquement sur les emplacements de montage recommandés. En cas d'alarme, ne séjournez pas longtemps à proximité du signal sonore.
Important ! Dommage matériel causé par les impacts environnementaux ! Des impacts environnementaux défavorables tels que fumée, poussière, vibrations, produits chimiques, humidité, grande chaleur ou ensoleillement direct peuvent endommager l'appareil ou affecter sa fonction. Éviter les impacts environnementaux tels que fumée, poussière, vibrations, produits chimiques, humidité, grande chaleur ou ensoleillement direct.
Important ! Pour des raisons techniques, le capteur ne
doit pas fonctionner plus de 10 ans.
Un processus chimique d'usure du capteur entraîne que le détecteur de monoxyde de carbone ne fonctionne plus correctement à expiration de sa durée de vie mentionnée de 10 ans. Remplacez l'appareil au plus tard au bout de ces 10 ans, même si son aspect extérieur ne présente pas de traces d'usure. Évitez le contact direct avec les vapeurs émanant de colles, laques et produits d'entretien afin d'évi-ter un vieillissement ou une usure plus rapide du capteur.
Informations importantes et prévention
Dans ce mode d'emploi, monoxyde de carbone sera abrégé par CO.
- Le détecteur de CO ne détecte pas la fumée, le feu ou les gaz autres que le CO. Aux fins de protection contre le développement de fumée ou de chaleur, installez d'autres détecteurs adéquats.
- Les sources les plus fréquentes d'émanation de CO sont des appareils à gaz, des moteurs d'automobile, des génératrices de courant, des foyers tels que les fours ou les cheminées ne fonctionnant pas de manière réglementaire ou mis en œuvre de façon inappropriée, ainsi que l'utilisation d'un barbecue dans un espace fermé.
- Faites entretenir régulièrement par un expert les chaudières à gaz, les chauffe-eau instantanés et autres appareils ou autres installations de chauffage fonctionnant au gaz, ainsi que les conduits d'air frais et d'évacuation.
Utilisation conforme à l'usage prévu
Le détecteur de monoxyde de carbone KM 210 - appelé par la suite détecteur de CO - sert à détecter différentes concentrations de monoxyde de carbone dans l'air ambiant.
L'utilisation conforme à l'usage prévu requiert une installation appropriée, ainsi que l'observation et le respect des remarques mentionnées dans le présent mode d'emploi. Toute autre forme d'utilisation n'est pas conforme à l'usage prévu. Des modifications ou changements effectués d'un propre gré sont interdits.
Utilisez le détecteur de CO uniquement dans des espaces clos. Le détecteur de CO ne convient pas pour une utilisation dans des bâtiments industriels, des espaces commerciaux, des bateaux, des caravanes et des camping-cars.
Contenu du coffret
Veuillez contrôler minutieusement le contenu du coffret. Si un élément manque ou a été endommagé pendant le transport, NE PAS mettre en marche le détecteur de CO !
• Détecteur de CO KM 210
- Matériel prévu pour son installation (2 vis et 2 chevilles)
• 2 piles (microcellule de type AA, 1,5 V)
- Mode d'emploi

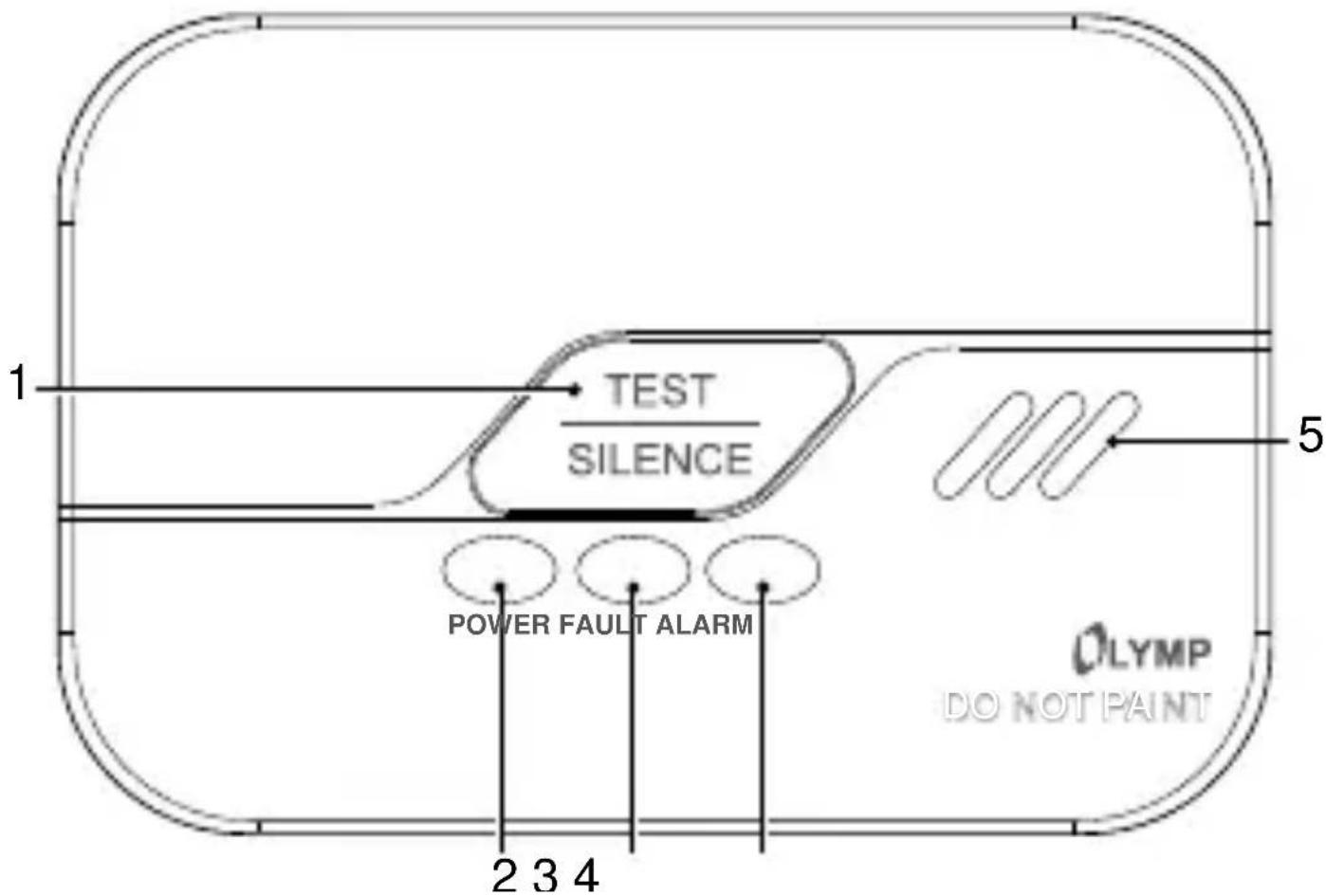

Aperçu
2 LED Power
3 LED Erreur (Fault)
4 LED Alarme
5 Haut-parleur
Pose des piles
Le logement pour piles se trouve au dos de l'appareil.
1 Ouvrez le logement pour piles.
2 Insérez deux piles appropriées dans leur logement en faisant attention à la polarité exacte.
Après l'insertion des piles, le détecteur de CO s'allume automatiquement et est opérationnel au bout d'env. 30 secondes. La LED Power clignote toutes les 30 secondes.
3 Refermez le logement pour piles.
4 Installez le détecteur de CO.
Lisez les remarques dans ce qui suit et au point Informations importantes et prévention à la page 51.
Où fixer votre détecteur de fumée
Installez le détecteur de CO
- au minimum dans chaque chambre
- dans tout espace possédant un foyer (tenez compte des observations particulières mentionnées plus bas)
- à la hauteur à laquelle les personnes respirent généralement dans cet espace (ceci est valable pour les espaces sans foyer, dans le cas contraire, voir plus bas)
- les LED doivent être visibles et vous devez pouvoir actionner la touche Test/Muet
Bien que le monoxyde de carbone possède une densité semblable à celle de l'air ambiant, il est évacué normalement comme partie d'un mélange de gaz chaud et aura tendance à s'élever jusqu'à ce qu'il refroidisse.
Installez le détecteur de CO dans des espaces dotés d'un foyer
- à une hauteur située au-dessus de celle de fenêtres et portes
- à 300 mm minimum des murs et à 150 mm du plafond
- à une distance de 1 à 3 m par rapport à la source de monoxyde de carbone éventuelle
N'installez pas le détecteur de CO
- à proximité d'une porte ou d'une fenêtre, l'air frais entrant pouvant retarder le déclenchement de l'alarme
- tout près d'une zone de cuisson
- dans des récipients fermés ou des zones masquées
- à proximité de hottes d'aspiration
• dans des espaces humides ou mouillés - directement au-dessus d'une source de chaleur
- hors des conditions ambiantes tolérées (cf. données techniques)
Installer le détecteur de CO
Lors de l'installation du détecteur, veillez à respecter au moins une distance de 100 cm par rapport à des portes, des fenêtres ou des conduits d'aération.
Avertissement ! Risque de blessures graves lié à l'endommagement de câbles ou fils électriques ! Lors du montage, prêtez attention aux conduites et fils électriques éventuellement posés dans le mur. Nous ne nous portons pas garants pour les erreurs de montage. En cas de doute, adressez-vous à un spécialiste !
1 Assurez-vous qu'aucune conduite électrique, d'eau ou de gaz ne se trouve à l'emplacement du montage.

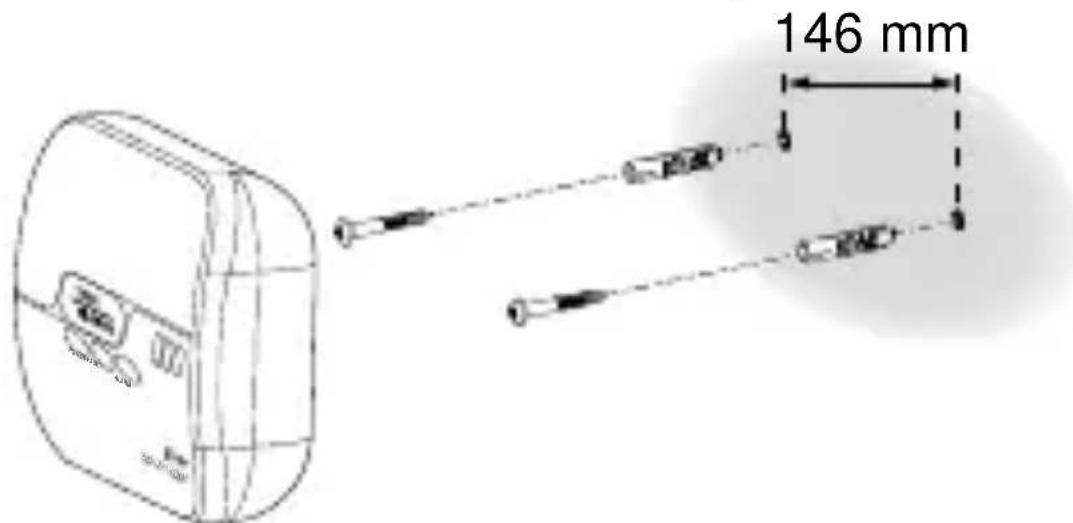

2 Percez deux trous distants de 146 mm à l'emplacement de montage prévu.
3 Introduisez les chevilles et vis fournies dans les quatre trous.
4 Placez le détecteur de CO sur les vis.
En cas d'alarme
Si le détecteur de CO détecte une concentration critique de monoxyde de carbone, une alarme se déclenche et la LED Alarme clignote.
Désactiver l'alarme

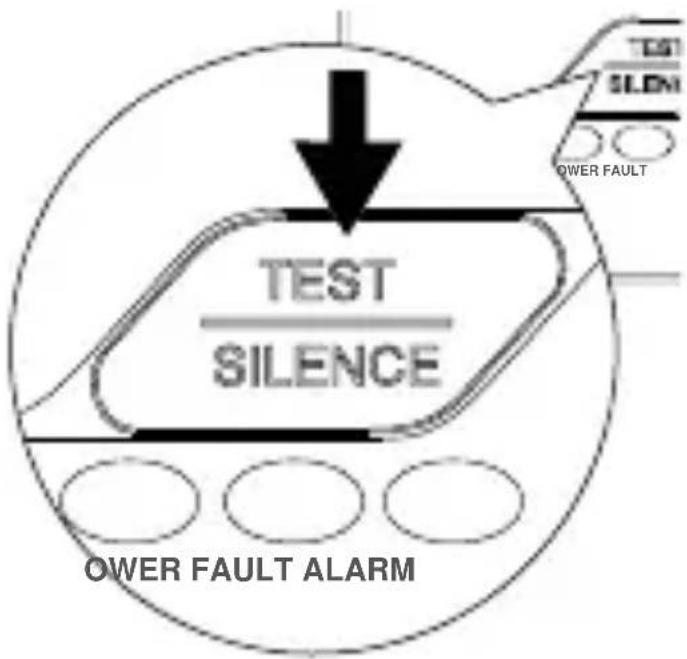

1 Appuyez sur la touche Test/Muet pour désacti- ver l'alarme. Le détecteur de CO fonctionne maintenant de nouveau normalement, la LED
Power clignote toutes les 50 secondes et la LED Alarme est désactivée.
Avertissement ! Le monoxyde de carbone est un gaz très inflammable, incolore et inodore. Prenez chaque alarme au sérieux. Veuillez suivre les instructions au point Comment se comporter en cas d'alarme à la page 48.
L'alarme s'arrête quand la concentration de monoxyde de carbone est passée en dessous d'un seuil ne présentant pas de danger.
Témoin du niveau de charge des piles

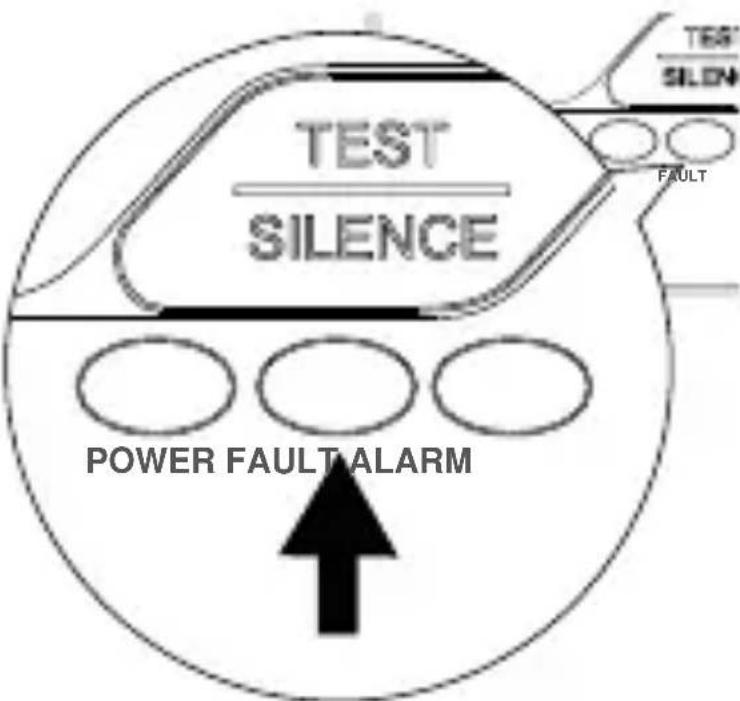

Si les piles du détecteur de CO sont presque épuisées, la LED Erreur clignote toutes les 30 secondes, puis vous entendez un bip de signalisation. Le détecteur de CO continue de fonctionner sans restriction.
1 Remplacez les piles du détecteur par de nouvelles du même type.
Vous trouverez d'autres informations aux points Pose des piles à la page 54 et Données techniques à la page 65.
Contrôle du fonctionnement du détecteur de CO
Contrôlez régulièrement le bon fonctionnement du détecteur - au moins une fois par mois.
1 Appuyez sur la touche Test/Muet. La LED Alarme clignote rapidement et vous entendez un bip de signalisation prolongé.
Si le test de fonctionnement indique que le détecteur de CO ne fonctionne pas correctement, la surveillance de la concentration de CO n'est pas garantie. Dans ce cas, remplacez sans délai le détecteur.
Autotest
Le détecteur de CO effectue un autotest toutes les 10 secondes. Si le détecteur de CO reconnaît une erreur, la LED Erreur clignote toutes les 15 secondes, puis vous enten- dez un bip de signalisation.
Si l'autotest indique que le détecteur de CO ne fonctionne pas correctement, une surveillance de la concentration de CO n'est pas garantie.
Dans ce cas, remplacez sans délai le détecteur.
Expiration de la durée de vie
Le détecteur de CO détecte et signale automatiquement le dépassement de sa durée de vie utile.
La LED Erreur clignote alors toutes les 30 secondes, puis vous entendez trois bips de signalisation.
Lorsque le détecteur de CO signale l'expiration de sa durée de vie utile, remplacez-le sans délai.
Activer le mode silencieux
Activez le mode silencieux si vous désirez débrancher provisoirement le signal d'alarme de votre détecteur de CO.

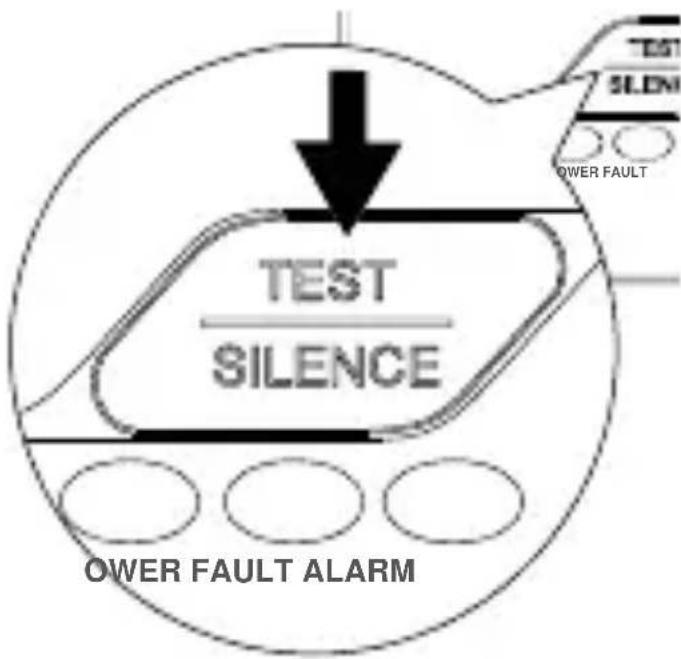

1 Appuyez deux fois sur la touche Test/Muet. La LED Power et la LED Alarme clignotent simultanément toutes les 10 secondes.
2 Si vous voulez terminer le mode silencieux à la main, appuyez sur la touche Test/Muet. Vous
entendez un bip de signalisation et la LED Power clignote toutes les 50 secondes. Le mode silencieux est désactivé.
Le mode silencieux est par ailleurs désactivé quand
- le détecteur de CO détecte une concentration critique de monoxyde de carbone pendant le mode silencieux ou
- au bout de 2 minutes sans incidents particuliers.
Informations complémentaires importantes
Tenez compte de ce passage pour en apprendre plus sur les dangers d'une intoxication par le monoxyde de carbone ou sur les temps de réaction du détecteur de CO.
Symptômes d'une intoxication par le monoxyde de carbone
Le tableau suivant vous présente les symptômes fréquents en fonction de la pollution en monoxyde de carbone.
Ces symptômes peuvent apparaître plus tôt chez les enfants à naître ou en bas âge, les femmes enceintes, les personnes âgées et les personnes présentant des problèmes cardiaques ou respiratoires.
30 ppm concentration maximale admissible à laquelle une personne peut être exposée en permanence pendant 8 heures („Valeur limite d'exposition professionnelle“)
150 ppm léger mal de tête au bout d'1 heure et demie environ
Concentration* Pollution et symptômes
| 200 ppm léger mal de tête, fatigue, sensation de vertige, vomissements au bout de 2 à 3 heures environ |
| 400 ppm mal de tête dans la zone du front au bout de 1 à 2 heures, pronostic vital engagé à partir de 3 heures |
| 800 ppm sensation de vertige, vomissements et crampes au bout de 45 minutes environ, perte de conscience en l'espace de 2 heures, mort en l'espace de 2 à 3 heures |
| 1600 ppm fort mal de tête, vertige et vomissements en l'espace de 20 minutes, mort en l'espace d'1 heure |
| 3200 ppm fort mal de tête, vertige et vomissements en l'espace de 5 à 10 minutes, mort en l'espace de 25 à 30 minutes |
| 6400 ppm fort mal de tête, vertige et vomissements en l'espace d'1 à 2 minutes, mort en l'espace de 10 à 15 minutes |
12800 ppm mort en l'espace d'1 à 3 minutes
* La concentration chiffre la pollution de l'air ambiant en monoxyde de carbone suivant l'unité ppm (parties par million).
Temps de réaction du détecteur de CO
Le tableau suivant vous montre le temps de réaction du détecteur de CO en fonction de la pollution en monoxyde de carbone.
Prenez toute alarme au sérieux et suivez les instructions au point Comment se comporter en cas d'alarme à la page 48.
Concentration\*
Durée jusqu'au déclenchement du détecteur de CO
jusqu'à 50 ppm 2 heures environ
jusqu'à 100 ppm 1 heure à 1 heure et demie environ
jusqu'à 300 ppm 10 à 40 minutes environ
à partir de 300 ppm
3 minutes maximum
* La concentration chiffre la pollution de l'air ambiant en monoxyde de carbone suivant l'unité ppm (parties par million).
Élimination
Si vous ne voulez plus vous servir de votre appareil, veuillez l'apporter au centre de collecte de l'organisme d'élimination des déchets de votre commune (par ex. centre de recyclage). D'après la loi relative aux appareils électriques et électroniques, les propriétaires d'appareils usagés sont tenus d'apporter tous les anciens appareils électriques et électroniques dans un collecteur séparé. L'icône ci-contre signifie que vous ne devez en aucun cas jeter votre appareil dans les ordures ménagères ! Mise en danger de l'homme et pollution de l'environnement causées par les piles ! Ne jamais ouvrir, endommager, avaler les piles ou ne jamais faire pénétrer leur contenu dans l'environnement. Elles peuvent contenir des métaux lourds toxiques et nuisibles pour celui-ci.
Retirez les piles de l'appareil avant de l'éliminer. Vous êtes tenu par la loi d'éliminer les piles en les déposant chez un revendeur ou en les déposant dans les collecteurs correspondants de l'organisme d'élimination des déchets local. L'élimination des piles est gratuite. Le symbole signifie que vous ne devez en aucun cas jeter les piles dans les ordures ménagères, mais que vous devez les apporter à un centre de collecte.
Éliminez les matériaux d'emballage conformément aux réglementations locales.
Données techniques
Caractéristique
Piles 2 microcellules Mignon AA, 1,5 V
Type de capteur Électrochimique
| Signal visuel | 3 LED (verte : Power, jaune : Erreur, rouge : Alarme) |
| Normes appli-quées | EN 50291-1:2010+A1:2012 |
| Volume sonore (alarme) | 85 dB (mesuré a 1 m de distance) |
| Durée de vie 10 ans | |
| Particularités | autotest régulier, signal acoustique et optique quand le niveau de charge de la pile est faible |
| Conditions am-biantes tolérées | -10 °C à +40 °C pour 30 % à 90 % d'humidité relative de l'air |
| Dimensions 120 x 37 x 80 mm | |
Poids 143 g
Entretien et maintenance
Des dépôts de poussière et dépôts semblables peuvent influer sur le bon fonctionnement du détecteur et provoquer des dysfonctionnements.
1 Nettoyez régulièrement la surface du boîtier avec un chiffon légèrement humide, doux et non pelucheux.
2 Nettoyez les orifices d'entrée de fumée avec un pinceau.
3 Effectuez un test de bon fonctionnement régulièrement au moins une fois par mois.
4 Ne pas peindre les orifices d'entrée de gaz ni ne rien coller dessus.
Garantie
Cher client,
nous sommes très heureux que vous ayez choisi cet appareil.
En cas de défaut, veuillez retourner l'appareil dans son emballage d'origine et accompagné du bon d'achat au magasin où vous l'avez acheté.
Déclaration de conformité
La conformité est attestée sur l'appareil par le marquage CE. Vous trouverez la déclaration de conformité de ce produit, ainsi que des informations complémentaires sur le site
http://productip.com/?f=99611
Mode d'emploi pour le
détecteur de monoxyde de carbone (CO) KM 210
- Comment se comporter en cas d'alarme
- Consignes de sécurité
- Informations importantes et prévention
- Utilisation conforme à l'usage prévu
- Contenu du coffret
- Aperçu
- Pose des piles
- Où fixer votre détecteur de fumée
- Installer le détecteur de CO
- En cas d'alarme
- Désactiver l'alarme
- Témoin du niveau de charge des piles
- Contrôle du fonctionnement du détecteur de CO
- Autotest
- Expiration de la durée de vie
- Activer le mode silencieux
- Informations complémentaires importantes
- Symptômes d'une intoxication par le monoxyde de carbone
- Temps de réaction du détecteur de CO
- Concentration\*
- Durée jusqu'au déclenchement du détecteur de CO
- Élimination
- Données techniques
- Caractéristique
- Entretien et maintenance
- Garantie
- Déclaration de conformité
Marque : OLYMPIA
Modèle : KM 210
Catégorie : Système d'alarme
