Type de produit	Commutateur HDMI
Marque	Nedis
Modèle	VSWI34721AT
Dimensions (L x l x H)	96 x 61 x 22 mm
Résolutions prises en charge	4K à 60 Hz, 2160p, 1080p et inférieures
Version HDMI	HDMI 2.0
Bande passante vidéo	18 Gb/s
Fréquence verticale	50 / 60 Hz
Alimentation	5 VDC / 1 A (adaptateur secteur fourni)
Consommation électrique	5 W
Température de fonctionnement	-20 °C à 70 °C
Humidité de fonctionnement	10 - 85 % HR (sans condensation)
Entrées	1 x USB-C, 2 x HDMI
Sortie	1 x HDMI
Commutation des sources	Bouton de sélection sur l'appareil (A5, A11, A12)
Utilisation prévue	Basculement entre une source USB-C et/ou deux sources HDMI sur un seul écran
Usage	Intérieur uniquement
Entretien	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas ouvrir l'appareil. Éviter l'exposition à l'eau, à la chaleur et aux chocs.
Contenu de l'emballage	Commutateur, adaptateur secteur, guide de démarrage rapide

FOIRE AUX QUESTIONS - VSWI34721AT NEDIS

Combien d'entrées possède le commutateur VSWI34721AT ?

Le commutateur dispose de trois entrées : une USB-C et deux HDMI. Il permet de basculer entre ces sources vers une seule sortie HDMI.

Comment basculer entre les sources d'entrée ?

Vous pouvez changer de source en appuyant sur le bouton de sélection situé sur l'appareil (repère A5, A11 ou A12 sur le schéma). Il n'y a pas de télécommande fournie.

Quel type d'alimentation est requis ?

Le commutateur nécessite une alimentation de 5 VDC / 1 A. Un adaptateur secteur est fourni avec le produit.

Prend-il en charge la résolution 4K ?

Oui, il supporte le 4K à 60 Hz ainsi que les résolutions inférieures (2160p, 1080p, etc.) grâce à la norme HDMI 2.0.

Le commutateur est-il compatible avec le HDR ?

La prise en charge du HDR n'est pas explicitement mentionnée dans les spécifications. Il est recommandé de consulter le manuel en ligne pour plus de détails : ned.is/vswi34721at

Puis-je utiliser ce commutateur avec une console de jeu comme la PS5 ?

Oui, il est compatible avec les consoles de jeu. Assurez-vous que votre console prend en charge la résolution 4K à 60 Hz et que vous utilisez des câbles HDMI appropriés.

Le commutateur est-il compatible HDCP ?

Étant donné qu'il prend en charge HDMI 2.0, il est très probablement compatible avec les normes HDCP (y compris HDCP 2.2) pour la lecture de contenu protégé. Vérifiez la compatibilité avec vos appareils.

Quelle est la période de garantie ?

La garantie standard pour ce produit est généralement de 2 ans. Pour plus de précisions, contactez le service client Nedis ou votre revendeur.

Puis-je connecter une barre de son via le commutateur ?

Oui, le signal audio est transmis via le câble HDMI. Vous pouvez connecter une barre de son à la sortie HDMI du commutateur pour profiter du son de votre source.

Le commutateur est-il livré avec une télécommande ?

Non, le produit n'inclut pas de télécommande. La sélection des sources se fait uniquement via les boutons physiques sur l'appareil (repères A5, A11, A12 dans la notice).

MODE D'EMPLOI VSWI34721AT NEDIS

FR Guide de démarrage rapide 10

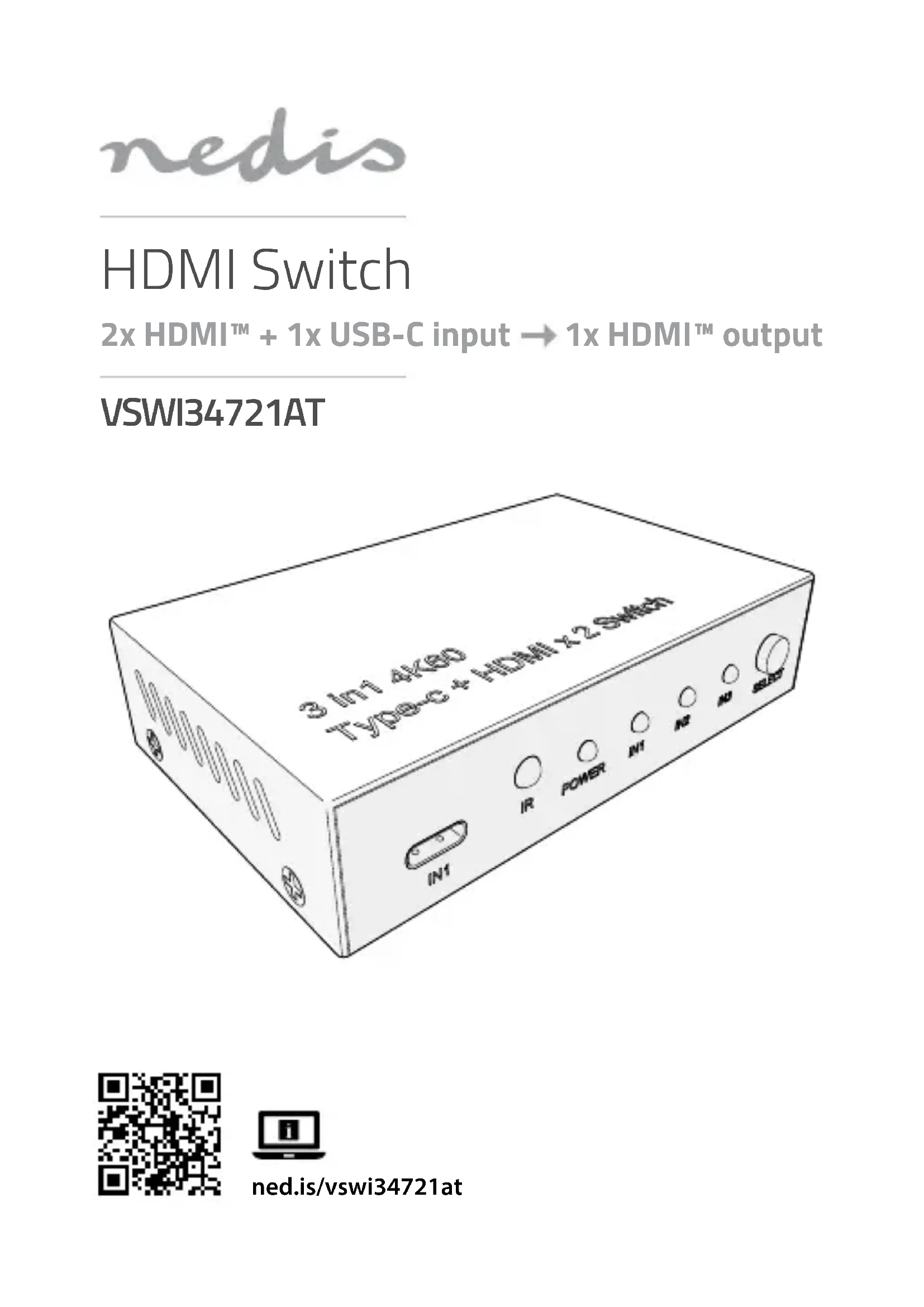

FR Guide de démarrage rapide

Commutateur HDMI VSWI34721AT

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/vswi34721at

Utilisation prévue

Ce produit est exclusivement destiné à basculer entre une source USB-C et/ou deux sources HDMI sur un seul écran.

Le produit est prévu pour un usage interieur uniquement.

Le produit n'est pas destiné à un usage professionnel.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Specifications

Produit Commutateur HDMI
Article numéro VSWI34721AT
Dimensions (L x l x H) 96 x 61 x 22 mm
Résolutions prises en charge 4K à 60 Hz, 2160p, 1080p et toutes les résolutions possibles ci-dessous
Signal DDC entrée 5 V p-p (TTL)
Sortie video HDMI
Version HDMI HDMI 2.0
Gamage de fréquence verticalie 50 / 60 Hz
Bande passante video 18 Gb/s / 600 MHz
Température fonctionnement -20 °C - 70 °C
Humidité en fonctionnement 10 - 85 % HR (sans condensation)
Source d'alimentation 5 VDC / 1 A
Consommation d'énergie 5 W

Pièces principales (image A)

1 Entree USB-C
2 Récepteur infrarouge
3 Voyant LED d'alimentation
4 Voyant LED d'entrée
5 Bouton de selection
6 Port d'alimentation
7 Sortie HDMI

8 Entrée HDMI
9 Source d'alimentation
10 Bouton d'alimentation
11 Bouton de source d'entrée (chiffres)
12 Bouton de source d'entrée (gauche/droite)

Consignes de sécurité

AERISSEMENT

• Utilisez le produit uniquement comme décrit dans leprésent manuel.
  Utilisez uniquement l'alimentation fournie.
• Ne pas utiliser le produit si une piece est endommagée ou défectueuse. Remplacez immédiatement un produit endommagé ou défectueux.
• Ne pas brancher ou débrancher l'alimentation avec les mains mouillées.
• Ne pas immerger le produit dans l'eau.
• N'exposez pas le produit aux rayons directs du soleil, aux flammes ou à la chaleur.
• Placez le produit sur une surface stable et plane.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ne pas ouvrir le produit.
• Gardez le produit hors de portée des enfants.

Connector le produit (image B)

• Voir l'image B pour un aperçu de la connexion.

Utiliser le produit

Appuyez sur A(5)(12) pour selectionner une source d'entrée.
Appuyez sur A(11) pour basculer entre les sources d'entrée.

Déclaration de conformité

Nous, Nedis B.V., déclarons en tant que fabricant que le produit VSWI34721AT de notre marque Nedis^®, produit en Chine, a été testé conformément à toutes les normes et réglementations CE en vigueur et que tous les tests ont été réussis. Cela inclut, sans toute fois s'y limiter, la directive RED 2014/53/UE.

La Déclaration de conformité complète (et la fiche de sécurité le cas échéant) peut être trouvée et téléchargeée via webshop.nedis.fr/VSWI34721AT#support

Pour plus d'informations sur la conformité, contactez le service client :

Site Web: www.nedis.com

E-mail:[e-mail]

Telephone: [phone] (pendant les heures de bureau)

Nedis B.V., de Tweeling 28

5215 MC's-Hertogenbosch, Pays-Bas
