VSWI34721AT - Strömbrytare NEDIS - Gratis bruksanvisning och manual

Produkttyp	HDMI-omkopplare
Märke	Nedis
Modell	VSWI34721AT
Mått (L x B x H)	96 x 61 x 22 mm
Upplösningar som stöds	4K vid 60 Hz, 2160p, 1080p och lägre
HDMI-version	HDMI 2.0
Videobandbredd	18 Gb/s
Vertikal frekvens	50 / 60 Hz
Strömförsörjning	5 VDC / 1 A (nätadapter medföljer)
Effektförbrukning	5 W
Driftstemperatur	-20 °C till 70 °C
Driftsfuktighet	10 - 85 % RH (ingen kondensation)
Ingångar	1 x USB-C, 2 x HDMI
Utgång	1 x HDMI
Källomkoppling	Väljarknapp på enheten (A5, A11, A12)
Avsedd användning	Växling mellan en USB-C-källa och/eller två HDMI-källor på en enda skärm
Användning	Endast inomhus
Underhåll	Torka med en mjuk, torr trasa. Använd inte kemikalier.
Säkerhet	Öppna inte enheten. Undvik exponering för vatten, värme och stötar.
Förpackningens innehåll	Omkopplare, nätadapter, snabbstartguide

Vanliga frågor - VSWI34721AT NEDIS

Hur många ingångar har omkopplaren VSWI34721AT?

Omkopplaren har tre ingångar: en USB-C och två HDMI. Den gör det möjligt att växla mellan dessa källor till en enda HDMI-utgång.

Hur växlar man mellan ingångskällorna?

Du kan byta källa genom att trycka på väljarknappen på enheten (märkning A5, A11 eller A12 på diagrammet). Ingen fjärrkontroll medföljer.

Vilken typ av strömförsörjning krävs?

Omkopplaren kräver en strömförsörjning på 5 VDC / 1 A. En nätadapter medföljer produkten.

Stöder den 4K-upplösning?

Ja, den stöder 4K vid 60 Hz samt lägre upplösningar (2160p, 1080p, etc.) tack vare HDMI 2.0-standarden.

Är omkopplaren kompatibel med HDR?

HDR-stöd nämns inte explicit i specifikationerna. Det rekommenderas att läsa online-manualen för mer information: ned.is/vswi34721at

Kan jag använda denna omkopplare med en spelkonsol som PS5?

Ja, den är kompatibel med spelkonsoler. Se till att din konsol stöder 4K vid 60 Hz och att du använder lämpliga HDMI-kablar.

Är omkopplaren HDCP-kompatibel?

Eftersom den stöder HDMI 2.0, är den troligtvis kompatibel med HDCP-standarder (inklusive HDCP 2.2) för uppspelning av skyddat innehåll. Kontrollera kompatibiliteten med dina enheter.

Vad är garantiperioden?

Standardgarantin för denna produkt är vanligtvis 2 år. För mer information, kontakta Nedis kundtjänst eller din återförsäljare.

Kan jag ansluta en soundbar via omkopplaren?

Ja, ljudsignalen överförs via HDMI-kabeln. Du kan ansluta en soundbar till omkopplarens HDMI-utgång för att njuta av ljudet från din källa.

Levereras omkopplaren med en fjärrkontroll?

Nej, produkten innehåller ingen fjärrkontroll. Källval görs endast via fysiska knappar på enheten (märkning A5, A11, A12 i manualen).

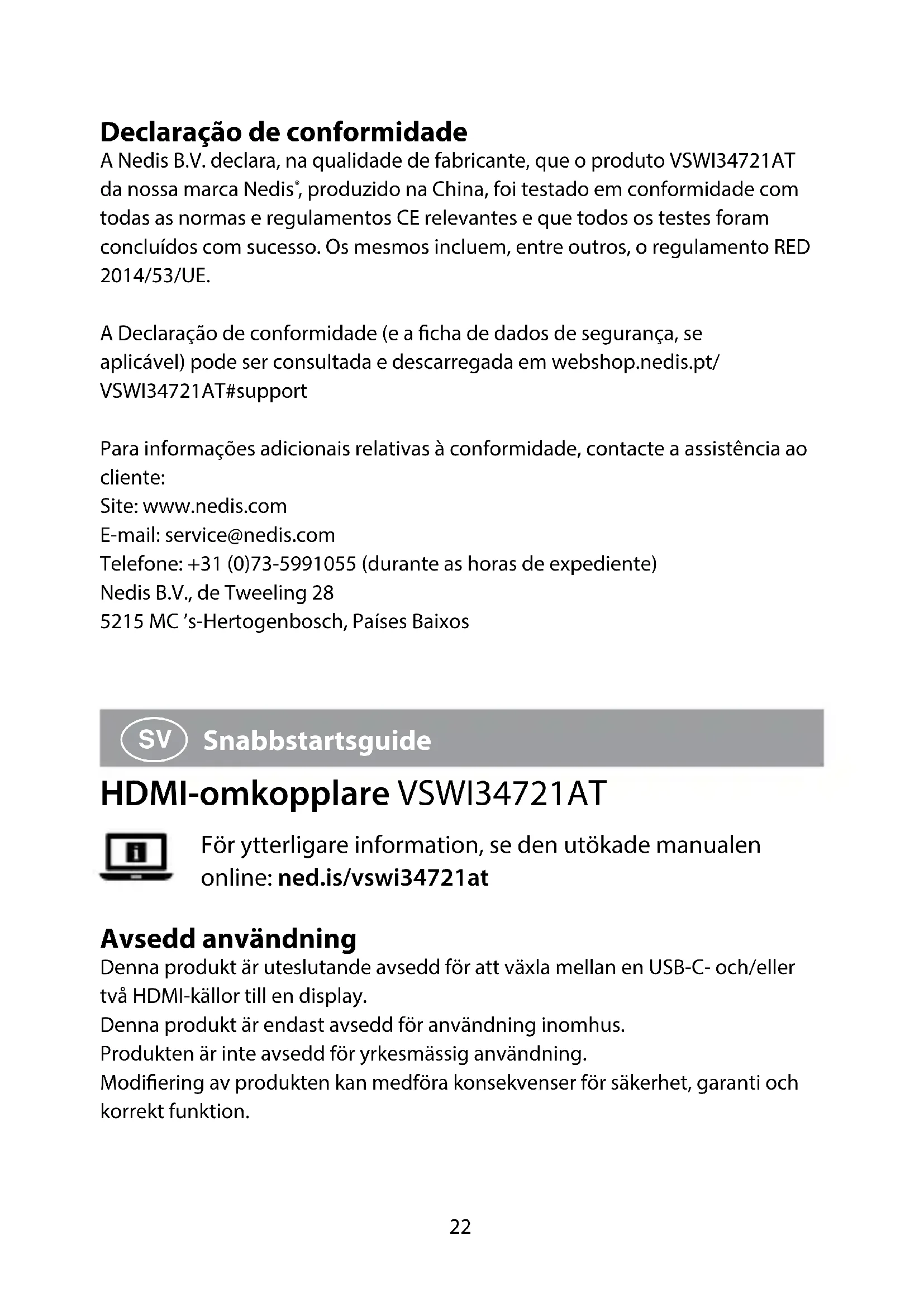

BRUKSANVISNING VSWI34721AT NEDIS

Förytterligare information, se den utökade manualen online: ned.is/vswi34721at

Avsedd användning

Denna produit ar uteslutande avsedd for att växla mellan en USB-C- och/eller två HDMI-källor till en display.

Denna produit ar endast avsedd for användning inomhus.

Produkten ar inte avsedd for yrkesmagg anvandning.

Modifying av Produkten kan medföra konsekvenser För sakerhet, garanti och korrekt Funktion.

Specificationer

Produkt HDMI-omkopplare
Artikelnummer VSWI34721AT
Dimensioner (I x b x h) 96 x 61 x 22 mm
Stödda lösningar 4K @ 60 Hz, 2160p, 1080p och alla nedanstående lösningar
DDC ingängssignal 5 V p-p (TTL)
Videoutgang HDMI
HDMI version HDMI 2.0
Vertikalt frekvensområde 50/60 Hz
Videobandbredd 18 Gb/s / 600 MHz
Arbetstemperatur -20 °C - 70 °C
Fuktighet vid användning 10 - 85 % RH (icke kondenserande)
Strömförsörjning 5 VDC / 1 A
Strömfürbruiking 5 W

Huvuddelar (bild A)

1 USB-C-ingang
2 Infrarödmottagare
3 LED-strömindikator
4 LED-indikator for ingang
5 Valknapp
6 Kraftforsörnjningsport
7 HDMI-utgang

8 HDMI-ingang
9 Strömförsörjning
10 Kraftnapp
11 Ingångsknapp För källa (siffror)
12 Ingångsknapp För källa (vänster/ höger)

• Använd Produkten endast enligt anvisingarna ienna bruksanvisning.
• Använd endast den medfoljande natadaptern.

• Använd inte Produkten om en del ar skadad eller defekt. Byt omedelbart ut en skadad eller defekt produit.

• Anslut aller dra inte stickkontakten till/ur eluttaget med vata hander.

• Sankinte nedprodukten i vatten.
• Utsatt inteprodukten for direkt solljus, oppen eld ell erer varme.
• Placera produkten på en stabil och plan yta.
• Tappa inteprodukten och skydda den mot slag.
• Oppna inte Produkten.
• Förvaraprodukten utom räckhäll for barn.

Att an Schluta (bild B)

Se bild B for en oversikt over anslutningen.

Att användaprodukten

Tryck på A(5)(12) for att välja en ingångskälla.

Tryck på A(11) För att hoppa mellan ingångskällorna.

Försakran om överensstämmlse

Vi, Nedis B.V., försakrar som tillverkare att Produkten VSWI34721AT—from vart varumärke Nedis, tillverkad i Kina, har testats i enlighet med alla relevanta CE-standarder och foreskrifter och att alla tester genomförts med godkänt resultat. Detta inkluderar, men ar inte begränsat till, radioutrustningsdirektivet 2014/53/EU.

Den fullständiga fösakran om overensstammelse (och sakerhetsdatabladet, om tillampligt) kan lasas och laddas ned fran webshop.nedis.sv/ VSWI34721AT#support

Förytterligare information om overensstammelse, var god kontakta var kundtjänst:

Webbplats: www.nedis.com

E-post: [e-mail]

Telefon: [phone] (under kontorstid)

Nedis B.V., de Tweeling 28

5215 MC's-Hertogenbosch, Nederländerna

HDMI-kytkin VSWI34721AT

Tilkobling av Produktet (bilde B)

Se bilde B for en tilkoblingsoversikt.

Bruk av Produktet

Trykk på A 5 12 for Å velge en inngangskilde.
