VSWI34721AT - Schalter NEDIS - Kostenlose Bedienungsanleitung

Produkttyp	HDMI-Switch
Marke	Nedis
Modell	VSWI34721AT
Abmessungen (L x B x H)	96 x 61 x 22 mm
Unterstützte Auflösungen	4K bei 60 Hz, 2160p, 1080p und niedriger
HDMI-Version	HDMI 2.0
Videobandbreite	18 Gbit/s
Vertikalfrequenz	50 / 60 Hz
Stromversorgung	5 VDC / 1 A (Netzteil im Lieferumfang)
Stromverbrauch	5 W
Betriebstemperatur	-20 °C bis 70 °C
Betriebsfeuchtigkeit	10 - 85 % relative Luftfeuchtigkeit (ohne Kondensation)
Eingänge	1 x USB-C, 2 x HDMI
Ausgang	1 x HDMI
Quellenumschaltung	Auswahltaste am Gerät (A5, A11, A12)
Verwendungszweck	Umschalten zwischen einer USB-C-Quelle und/oder zwei HDMI-Quellen auf einem einzigen Bildschirm
Verwendung	Nur für Innenräume
Pflege	Mit einem weichen, trockenen Tuch abwischen. Keine Chemikalien verwenden.
Sicherheit	Gerät nicht öffnen. Vermeiden Sie Einwirkung von Wasser, Hitze und Stößen.
Packungsinhalt	Switch, Netzteil, Kurzanleitung

Häufig gestellte Fragen - VSWI34721AT NEDIS

Wie viele Eingänge hat der Switch VSWI34721AT?

Der Switch verfügt über drei Eingänge: einen USB-C und zwei HDMI. Er ermöglicht das Umschalten zwischen diesen Quellen auf einen einzigen HDMI-Ausgang.

Wie schalte ich zwischen den Eingangsquellen um?

Sie können die Quelle durch Drücken der Auswahltaste am Gerät ändern (Markierung A5, A11 oder A12 im Schaltplan). Es wird keine Fernbedienung mitgeliefert.

Welche Art von Stromversorgung wird benötigt?

Der Switch benötigt eine Stromversorgung von 5 VDC / 1 A. Ein Netzteil ist im Lieferumfang enthalten.

Unterstützt er die 4K-Auflösung?

Ja, er unterstützt 4K bei 60 Hz sowie niedrigere Auflösungen (2160p, 1080p usw.) dank der Norm HDMI 2.0.

Ist der Switch mit HDR kompatibel?

Die Unterstützung von HDR wird in den Spezifikationen nicht explizit erwähnt. Es wird empfohlen, das Online-Handbuch für weitere Details zu konsultieren: ned.is/vswi34721at

Kann ich diesen Switch mit einer Spielkonsole wie der PS5 verwenden?

Ja, er ist mit Spielkonsolen kompatibel. Stellen Sie sicher, dass Ihre Konsole 4K bei 60 Hz unterstützt und Sie geeignete HDMI-Kabel verwenden.

Ist der Switch HDCP-kompatibel?

Da er HDMI 2.0 unterstützt, ist er höchstwahrscheinlich mit den HDCP-Standards (einschließlich HDCP 2.2) für die Wiedergabe von geschütztem Inhalt kompatibel. Überprüfen Sie die Kompatibilität mit Ihren Geräten.

Wie lang ist die Garantiezeit?

Die Standardgarantie für dieses Produkt beträgt in der Regel 2 Jahre. Für weitere Informationen wenden Sie sich an den Nedis-Kundendienst oder Ihren Händler.

Kann ich eine Soundbar über den Switch anschließen?

Ja, das Audiosignal wird über das HDMI-Kabel übertragen. Sie können eine Soundbar an den HDMI-Ausgang des Switches anschließen, um den Ton Ihrer Quelle zu genießen.

Wird der Switch mit einer Fernbedienung geliefert?

Nein, das Produkt enthält keine Fernbedienung. Die Quellenauswahl erfolgt ausschließlich über die physischen Tasten am Gerät (Markierungen A5, A11, A12 in der Anleitung).

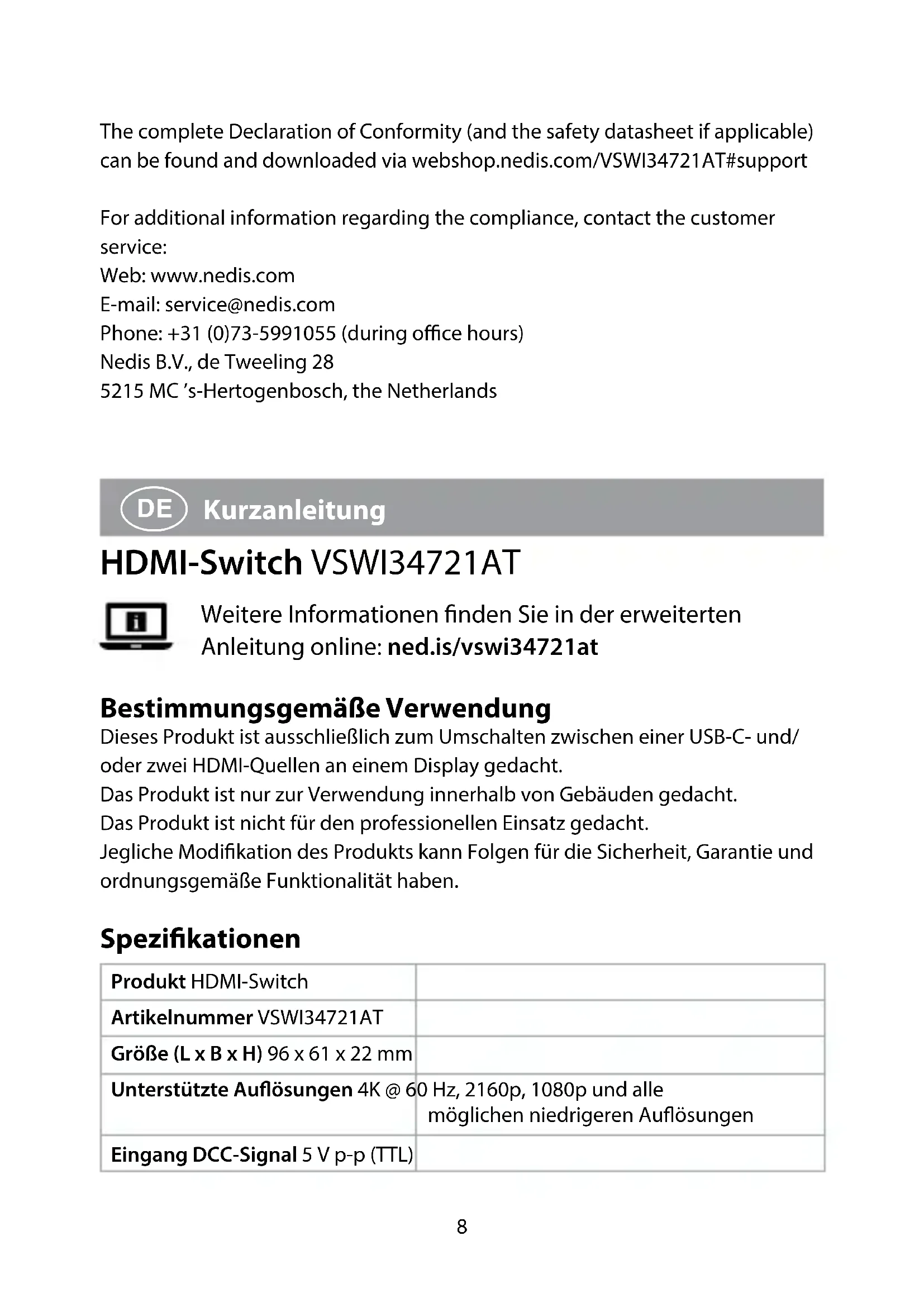

BEDIENUNGSANLEITUNG VSWI34721AT NEDIS

Weitere Informationen finden Sie in der erweiterten Anleitung online: ned.is/vswi34721at

Bestimmungsgemäß Verwendung

Dieses Produkt ist ausschließlich zum Umschalten zwischen einer USB-C- und/oder zwei HDMI-Quellen an einem Display gedacht.

Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht.

Das Produkt ist nicht für den professionellen Einsatz gedacht.

Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäß Funktionalität haben.

Spezifikationen

Produkt HDMI-Switch
Artikelnummer VSWI34721AT
Größe (L x B x H) 96 x 61 x 22 mm
Unterstützte Auflösungen 4K @ 60 Hz, 2160p, 1080p und alle möglichen niedrigeren Auflösungen
Eingang DCC-Signal 5 V p-p (TTL)
Videoausgabe HDMI
HDMI-Version HDMI 2.0
Vertikaler Frequenzbereich 50 / 60 Hz
Videobandbreite 18 Gb/s / 600 MHz
Betriebstemperatur -20 °C - 70 °C
Betriebsfeuchtigkeit 10 - 85% rel.	Feuchte (keine Kondensation)
Stromversorgung 5 VDC / 1 A
Stromverbrauch 5 W

Hauptbestandteile (Abbildung A)

USB-C-Eingang
2 Infrarot-Empfänger
3 Betriebsanzeige-LED
4 Eingang Anzeige-LED
5 Auswahltaste
6 Stromversorgungsanschluss
7 HDMI-Ausgang

8 HDMI-Eingang
Stromversorgung
10 Ein/Aus-Taste
11 Eingangssquellen-Taste (Ziffern)
Eingangsquellen-Taste (links/rechts)

Sicherheitshinweise

WRNUNG

• Verwenden Sie das Produkt nur wie in dieser Anleitung beschreiben.
• Verwenden Sie nur das mitgelieferte Netzteil.
• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.
• Hantieren Sie mit dem Stecker des Netzteils nicht mit nassen Händen.
• Tauchen Sie das Produkt nicht in Wasser.
• Setzen Sie das Produkte keiner direkten Sonneneinstrahlung, offenen Flammen oder Hitze aus.
• Stellen Sie das Produkt auf eine stabile, ebene Oberfläche.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Öffnen Sie das Produkt nicht.
• Halten Sie das Produkt stets von Kindern fern.

Verbinden des Produkts (Abbildung B)

• Siehe Abbildung B für eine Verbindungsübersicht.

Verwendendes Produkts

Drücken Sie A(5)(12), um eine Eingangsgquelle auszuwahlen.

Drücken Sie A①11, um die Eingangssquellen durchzuschalten.

Konformitätserklärung

Wir, Nedis B.V., erklären als Hersteller, dass das Produkt VSWI34721AT unserer Marke Nedis^®, produziert in China, nach allen geltenden CE-Standards und Vorschriften getestet wurde und alle diese Tests erfolgreich bestanden hat. Dies gilt unter anderem auch für die Richtlinie RED 2014/53/EU.

Die vollständige Konformitätserklärung (und das Sicherheitsdatenblatt, falls zutreffend) steht zum Download zur Verfügung unter webshop.nedis.de/ VSWI34721AT#support

Weiterfuhrende Informationen zur Compliance erhalten Sie über den Kundenservice:

Web: www.nedis.com

E-Mail: [e-mail]

Telefon: [phone] (zu den Geschäftszeiten)

Nedis B.V., de Tweeling 28

5215 MC 's-Hertogenbosch, Niederlande

Internet: www.nedis.com

Sähköpositi: [e-mail]
