Tip produs	Comutator HDMI
Marcă	Nedis
Model	VSWI34721AT
Dimensiuni (L x l x H)	96 x 61 x 22 mm
Rezoluții suportate	4K la 60 Hz, 2160p, 1080p și inferioare
Versiune HDMI	HDMI 2.0
Lățime de bandă video	18 Gb/s
Frecvență verticală	50 / 60 Hz
Alimentare	5 VDC / 1 A (adaptor de rețea inclus)
Consum electric	5 W
Temperatură de funcționare	-20 °C până la 70 °C
Umiditate de funcționare	10 - 85 % HR (fără condensare)
Intrări	1 x USB-C, 2 x HDMI
Ieșire	1 x HDMI
Comutare surse	Buton de selecție pe dispozitiv (A5, A11, A12)
Utilizare prevăzută	Comutare între o sursă USB-C și/sau două surse HDMI pe un singur ecran
Utilizare	Doar în interior
Întreținere	Ștergeți cu o cârpă moale și uscată. Nu utilizați produse chimice.
Siguranță	Nu deschideți dispozitivul. Evitați expunerea la apă, căldură și șocuri.
Conținutul pachetului	Comutator, adaptor de rețea, ghid de pornire rapidă

Întrebări frecvente - VSWI34721AT NEDIS

Câte intrări are comutatorul VSWI34721AT ?

Comutatorul dispune de trei intrări: una USB-C și două HDMI. Permite comutarea între aceste surse către o singură ieșire HDMI.

Cum se comută între sursele de intrare ?

Puteți schimba sursa apăsând butonul de selecție situat pe dispozitiv (marcaj A5, A11 sau A12 pe schemă). Nu este inclusă o telecomandă.

Ce tip de alimentare este necesară ?

Comutatorul necesită o alimentare de 5 VDC / 1 A. Un adaptor de rețea este inclus cu produsul.

Suportă rezoluția 4K ?

Da, suportă 4K la 60 Hz precum și rezoluții inferioare (2160p, 1080p, etc.) datorită standardului HDMI 2.0.

Este comutatorul compatibil cu HDR ?

Suportul pentru HDR nu este menționat explicit în specificații. Se recomandă consultarea manualului online pentru mai multe detalii: ned.is/vswi34721at

Pot folosi acest comutator cu o consolă de jocuri precum PS5 ?

Da, este compatibil cu consolele de jocuri. Asigurați-vă că consola dvs. suportă rezoluția 4K la 60 Hz și că utilizați cabluri HDMI corespunzătoare.

Este comutatorul compatibil HDCP ?

Având în vedere că suportă HDMI 2.0, este foarte probabil compatibil cu standardele HDCP (inclusiv HDCP 2.2) pentru redarea conținutului protejat. Verificați compatibilitatea cu dispozitivele dvs.

Care este perioada de garanție ?

Garanția standard pentru acest produs este de obicei de 2 ani. Pentru mai multe detalii, contactați serviciul clienți Nedis sau dealerul dvs.

Pot conecta o bară de sunet prin comutator ?

Da, semnalul audio este transmis prin cablul HDMI. Puteți conecta o bară de sunet la ieșirea HDMI a comutatorului pentru a beneficia de sunetul sursei dvs.

Este livrat comutatorul cu o telecomandă ?

Nu, produsul nu include o telecomandă. Selectarea surselor se face doar prin butoanele fizice de pe dispozitiv (marcaje A5, A11, A12 în manual).

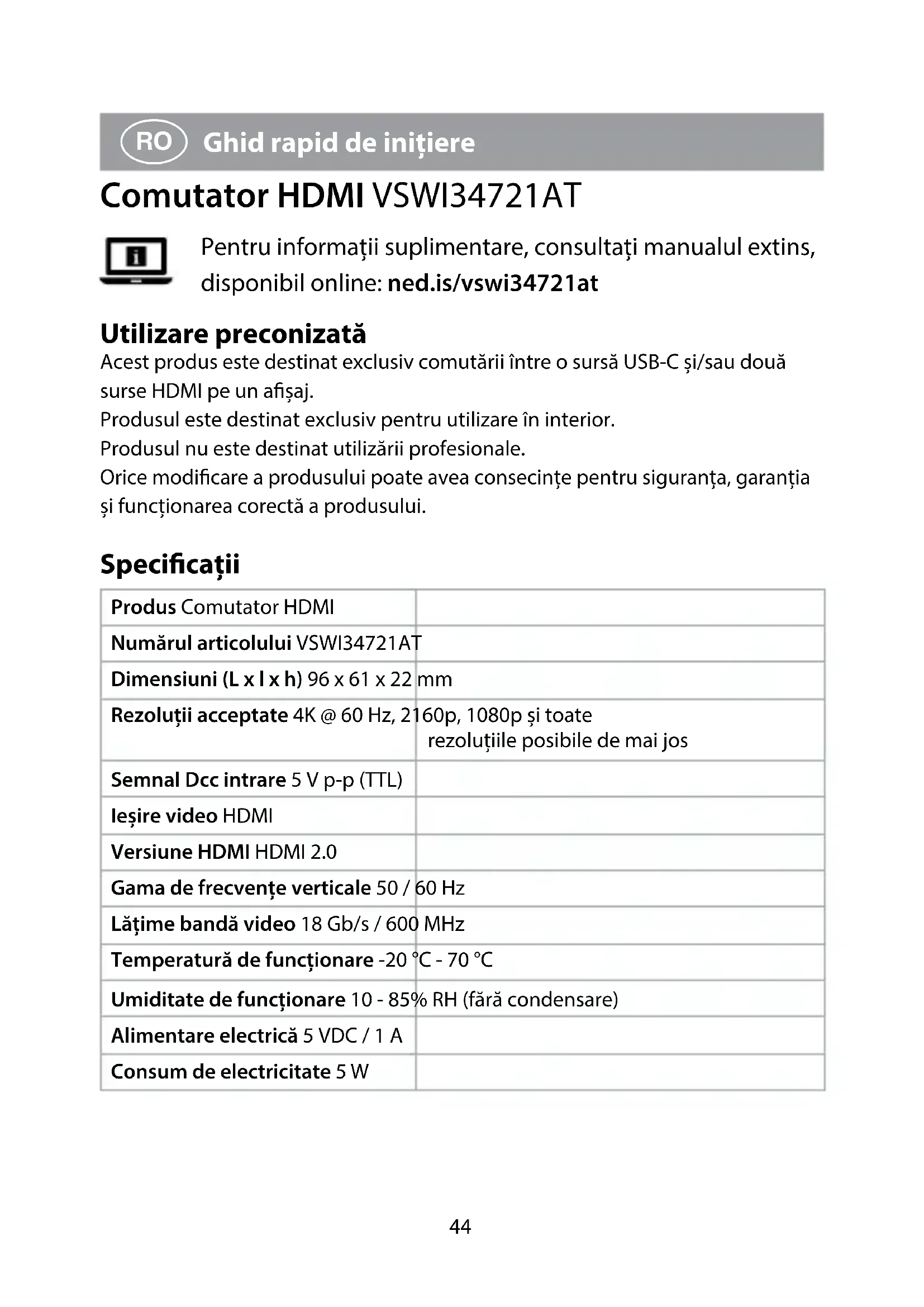

MANUAL DE UTILIZARE VSWI34721AT NEDIS

Pentru informaţii suplimentare, consulțați manualul extins, disponibil online: ned.is/vswi34721at

Utilizare preconizata

Acest produs este destinat exclusiv comutării intre o sursă USB-C Şi/sau două surse HDMI pe un afişaj.

Produsul este destinat exclusiv pentru'utilizare in interior.

Produsul nu este destinat utilizarii professionale.

Orice modificare a produsului poate avea consecințe pentru siguranta, garantiași functiOnarea corectă a produsului.

Specifications

Proclus Comutator HDMI
Numărul articicolului VSWI34721AT
Dimensiuni (L x l x h) 96 x 61 x 22 mm
Rezoluții acceptate 4K @ 60 Hz, 21	160p, 1080p și toate rezoluțiiile posibile de mai jos
Semnal Dcc intrare 5 V p-p (TTL)
Ieșire video HDMI
Versiune HDMI HDMI 2.0
Gama de freventa verticale 50 / 60 Hz	60 Hz
Lățime bandă video 18 Gb/s / 600 MHz
Temperatură de funțonare -20 °C - 70 °C	-20 °C - 70 °C
Umiditate de funțonare 10 - 85% RH (fără condensare)	RH (fără condensare)
Alimentare electrică 5 VDC / 1 A
Consum de electricitate 5 W

Piese principale (imagine A)

1 Intrare USB-C
2 Receptor infrarosu
3 LEDindicator de putere
4 LEDindicator intrare
5 Buton selectare
6 Port alimentare electrică
7 Iesire HDMI

8 Intrare HDMI
9 Alimentare electrică
10 Buton de pornography
11 Buton sursă intrare (numere)
12 Buton sursa intrare (stanga/ dreapta)

Instruţiuni de siguranta

AERTISMENT

• Folosiţi produsul exclusiv conform descririerii din acest manual.
• Folosiţi numai sursa de alimentare furnizata.
• Nu folosiţi produsul dacă o piesă este deteriorarata sau defectă. Inlocuiţi imediat produsul deteriorarat sau defect.
• Nu connectați sau deconnectați sursa de alimentare cu maiinile ude.
• Nu scufundati produsul in apă.
• Nu expuneti produsul la lumina directa a soarelui, foc deschis sau surse de caldură.
• Asezati produsul pe o suprafata stabila si plana.
• Nu lasati produsul sa cada si evita ti ciocnirile elastice.
• Nu deschidei produsul.
• Nu lasa ti produsul la indemana copiilor.

Conectarea produsului (imagine B)

• A se vedea imaginea B pentru o prezentare generală a conexiunii.

Utilizarea produsului

Apăsăti A(5)12 pentru a selecta o sursă de intrare.

Apasa A11 ),Pentrua comuta intre sursele de intrare.

Declaratie de conformitate

Noi, Nedis B.V., declaram, in calitate de producător, că produsul VSWI34721AT de lamarca noastră Nedis®, fabricat în China, a fost testat în conformitate cu todo standardele CEși reglementările relevanteși că"Toate testele au fost trecute cu succes. Aceasta include, dar nu se limitează la directiva RED 2014/53/UE.

Declarata de conformitate completeness (si fişa tehnica de securitate, dacă este cazul) pot fi găsiteși descârcate prin intermediul webshop.nedis.ro/ VSWI34721AT#support

Pentru informaţii supplementare privind respectarea conformitatei, contactaţi serviciul clienti:

Site web: www.nedis.com

E-mail: [e-mail]

Telefon: [phone] (in timpul orelor de program)

Nedis B.V., de Tweeling 28

5215 MC's-Hertogenbosch, Olanda
