Tip produs	Comutator inteligent Zigbee
Model	ZBWS40WT
Dimensiuni (L x l x H)	50 x 50 x 14 mm
Greutate	Aproximativ 25 g (cu baterie)
Alimentare	Baterie buton CR2032 (inclusă)
Durata de viață a bateriei	1 an (în utilizare normală)
Conectivitate	Zigbee 3.0
Rază fără fir	Până la 30 m în interior (în funcție de mediu)
Funcții disponibile	Apăsare simplă, apăsare dublă, apăsare lungă
Utilizare prevăzută	Controlul produselor Nedis SmartLife prin intermediul gateway-ului Zigbee
Temperatură de funcționare	-10 °C la +50 °C
Umiditate de funcționare	95% umiditate relativă maximă
Grad de protecție	IP20 (doar pentru uz interior)
Întreținere și curățare	Ștergeți cu o cârpă uscată și moale. Nu utilizați produse abrazive.
Siguranță	Nu expuneți la apă sau umiditate. A nu se lăsa la îndemâna copiilor (bateria cu buton este periculoasă).
Piese de schimb / Reparabilitate	Bateria poate fi înlocuită de utilizator. Nu sunt disponibile alte piese de schimb.
Compatibilitate	Aplicația Nedis SmartLife (iOS/Android) și gateway-ul Zigbee Nedis
Garanție	2 ani (conform condițiilor producătorului)

Întrebări frecvente - ZBWS40WT NEDIS

Cum se instalează bateria în Nedis ZBWS40WT?

Scoateți șurubul capacului bateriei cu o șurubelniță. Rotiți capacul în sens invers acelor de ceas pentru a deschide. Introduceți bateria CR2032 respectând polaritățile (+/-). Închideți capacul rotindu-l în sensul acelor de ceas și strângeți șurubul.

Cum se asociază comutatorul cu gateway-ul Zigbee?

Asigurați-vă că gateway-ul Zigbee este conectat la aplicația Nedis SmartLife. În aplicație, selectați gateway-ul, apoi apăsați 'Add subdevice'. Dacă LED-ul nu clipește, țineți apăsat butonul de resetare timp de 5 secunde până când clipește. Urmați instrucțiunile din aplicație.

Ce trebuie făcut dacă LED-ul nu clipește în timpul asocierii?

Dacă LED-ul nu clipește, activați manual modul de asociere apăsând și ținând apăsat butonul de resetare (situat sub capac) timp de aproximativ 5 secunde. LED-ul va începe să clipească pentru a indica faptul că modul de asociere este activ.

Poate fi utilizat ZBWS40WT fără gateway Zigbee?

Nu, comutatorul necesită un gateway Zigbee compatibil (Nedis SmartLife) pentru a comunica cu aplicația și a controla alte dispozitive. Nu funcționează în mod autonom.

Cum se programează comenzile diferite (apăsare simplă, dublă, lungă)?

Deschideți aplicația Nedis SmartLife, mergeți la 'Smart scenes' > 'Automation'. Adăugați o nouă automatizare. Sub 'Condition', alegeți una dintre cele trei comenzi ale butonului (apăsare simplă/dublă/lungă). Definiți acțiunea dorită (pornire/oprire a unui dispozitiv etc.) și salvați.

Cum se șterge comutatorul din aplicație?

Deschideți interfața butonului în aplicația Nedis SmartLife. Apăsați pictograma creion din dreapta sus, apoi selectați 'Remove Device'. Confirmați ștergerea.

Care este raza de acțiune a semnalului Zigbee?

Raza poate ajunge până la 30 de metri în interior, dar poate fi redusă de pereți și obstacole. Plasați gateway-ul și comutatorul la o distanță rezonabilă pentru o conexiune stabilă.

Comutatorul este rezistent la apă?

Nu, Nedis ZBWS40WT este proiectat doar pentru uz interior. Nu este rezistent la apă sau umiditate. Nu îl utilizați în încăperi umede, cum ar fi baia, fără protecție adecvată.

Cât durează bateria și cum se înlocuiește?

Bateria CR2032 durează aproximativ 1 an în utilizare normală. Pentru a o înlocui, deschideți compartimentul bateriei așa cum este descris în întrebarea 1, scoateți bateria veche și introduceți una nouă respectând polaritățile.

Este ZBWS40WT compatibil cu alte mărci de gateway-uri Zigbee?

Comutatorul este optimizat pentru a funcționa cu gateway-ul Nedis SmartLife. Poate fi compatibil cu alte gateway-uri Zigbee standard, dar funcționalitățile complete sunt garantate doar cu ecosistemul Nedis.

MANUAL DE UTILIZARE ZBWS40WT NEDIS

Ghid rapid de inițiere 78

A

Ghid rapid de inițiere

Zigbee Smart Button

ZBWS10WT

Utilizare preconizată

Elementul Nedis ZBWS10WT este un buton inteligent fără fir alimentat cu baterie.

Cu acest buton puteți controla produsele associate din linia de produse Nedis SmartLife.

Puteți conecta fără fir produsul la aplicația Nedis SmartLife prin intermediul gateway-ului Zigbee.

Butonul are trei comenzi diferite: o singură apăsare, dublă apăsare și apăsare prelungită.

După conectarea produsului la aplicație, puteți asocia cele trei comenzi de pe Zigbee Wireless Wall Switch la celelalte produse Nedis SmartLife pentru a le controla.

Produsul este destinat exclusiv pentru utilizare în interior.

Produsul nu este destinat utilizării profesionale.

Orice modificare a produsului poate avea consecințe pentru siguranța, garanția și funcționarea corectă a produsului.

Specificatii

Produs Zigbee Smart Button
Numărul articolului ZBWS10WT
Dimensiuni (L x l x h) 50 x 50 x 14 mm
Tipul bateriei Baterie tip nasture CR2032
Durata de viață a bateriei	1 an
Comenzi Singură apăsare/apăsare dublă/apăsare prelungită
Interval de temperatură	-10 °C - +50 °C
Umiditate de funcționare	Maximum 95 % RH

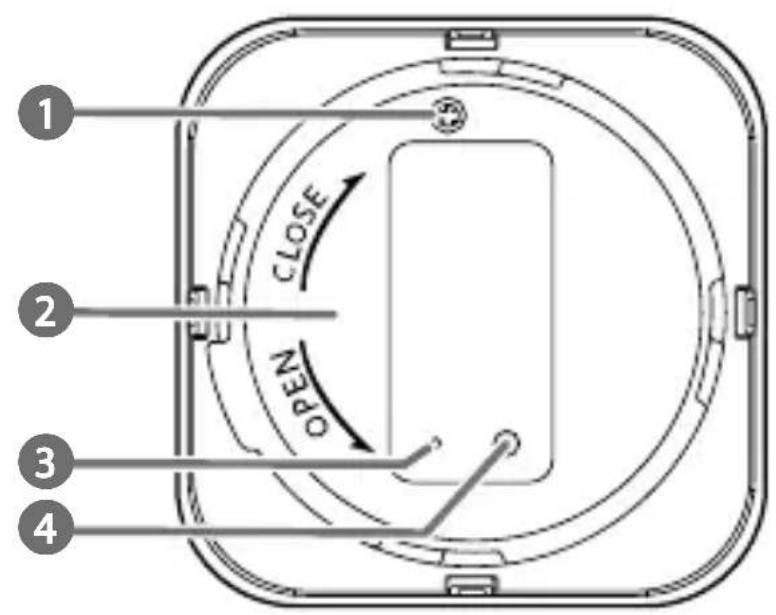

Piese principale (imagine A)

1 Şurub

3 Lampa LED

2 Capacul bateriei

4 Buton resetare

Instrucțiuni de siguranță

ADVERTISEMENT

- Asigurați-vă că ați citit complet și că ați înțeles instrucțiunile din acest document înainte de a instala sau utiliza produsul. Păstrați ambalajul și acest document pentru a le consulta ulterior.

- Folosiți produsul exclusiv conform descrierii din acest document.

- Nu folosiți produsul dacă o piesă este deteriorată sau defectă. Înlocuiti imediat produsul deteriorat sau defect.

- Nu lăsați produsul să cadă și evitați ciocnirile elastice.

- Nu expuneți produsul la apă sau umezeală.

- Service-ul asupra acestui produs poate fi realizat doar de către un tehnician calificat pentru întreținere, pentru a reduce riscul de electrocutare.

- Copiii trebuie supravegheati pentru a vă asigura că nu se joacă cu produsul.

- Nu dezasamblati, deschideți sau distrugeți elementele de baterie secundare sau bateriile.

- În cazul unor scurgeri din elemente, nu lăsați lichidul să intre în contact cu pielea sau ochii. Dacă a existat contact, spălați zona afectată cu cantități mari de apă și apelați la un consult medical.

- Nu lăsați niciodată bateriile tip nasture, fie cele pline, cât și cele epuizate, la îndemâna copiilor, pentru a evita pericolul de înghițire. Eliminați imediat într-un mod sigur bateriile epuizate. Bateriile tip nasture pot produce arsuri chimice interne grave, chiar și în interval de două ore de la înghițirea acestora. Rețineți că primele simptome pot fi similare cu boli ale copiilor, de exemplu tuse sau salivare. Solicitați imediat asistență medicală când suspectați că au fost înghițite baterii.

- Unele produse wireless pot interfera cu dispozitivele medicale implantabile și alte echipamente medicale, de exemplu, pacemakere, implanturi cohleare și dispozitive auditive. Pentru informații suplimentare, adresați-vă producătorului echipamentului medical.

- Nu folosiți produsul în locuri în care este interzisă folosirea dispozitivelor wireless din cauza posibilei interferențe cu alte dispozitive electronice, care poate produce pericole pentru siguranță.

Amplasarea bateriilor

1. Scoateți șurubul A 1 cu o șurubelniță.

2. Rotiți clapeta bateriei A 2 în sens anterior pentru a deschide compartimentul bateriei.

3. Amplasați bateria înăuntru. Respectați marcajele plus (+) și minus (-) de pe baterie și produs, asigurându-vă de amplasarea corectă.

Produsul porneşte automat.

1. Puneti clapeta bateriei și rotiți A 2 în sens orar pentru a închide compartimentul bateriei.
2. Montați 2 înșurubând A1 la loc.

Conectarea la gateway-ul Zigbee

Asigurați-vă că gateway-ul Zigbee este conectat la aplicația Nedis SmartLife.

Pentru informații despre modul de conectare a gateway-ului la aplicație, consultați manualul gateway-ului.

1. Deschideți aplicația Nedis SmartLife pe telefon. Selectați gateway-ul Zigbee pentru accesarea interfeței gateway-ului.
2. Atingeti Add subdevice.

Aplicația vă va întreba dacă produsul este în mod asociere. Indicatorul luminos cu LED A 3 va clipi pentru a indica activarea modului de asociere dispositive.

1. Apăsați LED already Blink dacă A3 clipește. Dacă A3 nu clipește, activați manual modul de asociere dispositive. Tineți apăsat butonul de resetare A4 timp de 5 secunde.

LED-ul indicator de stare A3 începe să clipească pentru a arăta că este activ modul asociere.

După câteva secunde, produsul apare pe interfață.

1. Renumiți produsul scriind peste denumirea actuală.
2. Apăsați pe Done pentru a confirma și a memoriza conexiunea.

Programarea butoanelor

Produsul are trei comenzi: o singură apăsare, dublă apăsare și apăsare prelungită. Fiecare comandă poate fi atribuită unei acțiuni diferite pentru un produs Nedis SmartLife asociat.

1. Deschideti aplicația Nedis SmartLife pe telefon.

2. Atingeți Smart scenes în partea de jos a ecranului de bază.

3. Atingeți Automation pentru a deschide interfața de automatizare.

4. Atingeti + în colțul din dreapta sus.
5. Alegeti una din comenzile din aplicatie de la Condition.
6. Specificați ce funcție doriți să aibă comanda pe un produs Nedis SmartLife asociat.
7. Atingeti Save.

Scoaterea produsului din aplicație

1. Deschideți interfața Smart Button din aplicatie.
2. Atingeti pictograma creion din colțul din dreapta sus.
3. Atingeti Remove Device.

Declaratie de conformitate

Noi, NEDIS, în calitate de producător, declarăm că produsul ZBWS10WT al mărcii Nedis, a fabricat în China, a fost testat în conformitate cu toate standardele/reglementările CE relevante și au trecut toate testele.

Declarația de conformitate completă (+ fișa de date de siguranță dacă se aplică) poate fi găsită și descărcată de pe http://webshop.nedis.com Pentru alte informații privind conformitatea, contactați serviciul clienti pentru asistență:

prin site-ul web: http://www.nedis.com prin e-mail: [e-mail] NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, OLANDA
