VSWI3453BK - Comutator NEDIS - Manual de utilizare gratuit

Tip produs	Comutator HDMI
Marcă	Nedis
Model	VSWI3453BK
Dimensiuni (L x l x H)	80 x 55 x 18 mm
Rezoluție maximă (progresiv)	1920 x 1080 la 60 Hz
Rezoluție progresivă (30 Hz)	2160p
Rezoluții întrețesute	1080i, 576i, 480i
Rezoluții progresive (60 Hz)	1080p, 720p, 576p, 480p
Lățime de bandă video	3,4 Gb/s / 340 MHz
Semnal DDC intrare	5 V p-p (TTL)
Ieșire video	HDMI
Temperatură de funcționare	0 °C – 70 °C
Umiditate de funcționare	10 - 85 % RH (fără condensare)
Temperatură de depozitare	-10 °C – 80 °C
Umiditate de depozitare	5 - 90 % RH (fără condensare)
Utilizare prevăzută	Interior numai, utilizare neprofesională
Instrucțiuni de siguranță	Nu expuneți la apă sau umiditate, nu deschideți produsul
Întreținere și curățare	Curățați cu o cârpă uscată
Piese de schimb și reparabilitate	Nereparabil de către utilizator, reparare numai de către un tehnician calificat
Informații generale	Garanție conform legislației în vigoare

Întrebări frecvente - VSWI3453BK NEDIS

Cum să folosesc comutatorul HDMI Nedis VSWI3453BK ?

Conectați sursele HDMI la intrări, apoi ieșirea la ecran. Apăsați butonul de selecție pentru a comuta între intrări. Consultați ghidul de pornire rapidă pentru mai multe detalii.

Care sunt rezoluțiile suportate ?

Comutatorul suportă 1080p la 60 Hz, 2160p la 30 Hz, precum și rezoluții întrețesute 1080i, 576i, 480i și progresive 720p, 576p, 480p.

Pot conecta o sursă 4K ?

Da, dar rezoluția 4K este limitată la 30 Hz (2160p). Pentru o experiență optimă, alegeți 1080p la 60 Hz.

Cum să comut între intrări ?

Utilizați butonul de selecție situat pe comutator pentru a trece de la o sursă la alta.

Comutatorul necesită o alimentare externă ?

Nu, comutatorul este alimentat direct prin portul HDMI al sursei sau ecranului. Nu este necesară nicio alimentare externă.

Care este lungimea maximă a cablurilor HDMI ?

Se recomandă utilizarea cablurilor HDMI de mai puțin de 5 metri pentru a evita degradarea semnalului. Pentru distanțe mai lungi, utilizați un amplificator.

Produsul este compatibil cu HDCP ?

Da, comutatorul este compatibil HDCP, ceea ce permite redarea conținutului protejat precum Blu-ray sau anumite videoclipuri în streaming.

Cum să curăț comutatorul ?

Deconectați comutatorul și curățați-l cu o cârpă moale și uscată. Nu utilizați produse lichide sau abrazive.

Pot utiliza produsul în exterior ?

Nu, produsul este conceput pentru utilizare numai în interior. Expunerea la umiditate sau temperaturi extreme îl poate deteriora.

Ce fac dacă comutatorul nu funcționează ?

Verificați conexiunile cablurilor HDMI și asigurați-vă că dispozitivele sunt pornite. Dacă problema persistă, contactați serviciul clienți Nedis la [e-mail]. Nu încercați să reparați singur produsul.

MANUAL DE UTILIZARE VSWI3453BK NEDIS

RO Ghid rapid de inițiere 48

A

1

HDMI STOI SWAPCO

2

SELECTED

B
VSWI3453BK

C
VSWI3455BK

HDMI™ Switch

VSWI3453BK / VSWI3455BK

For more information see the extended manual online: ned.is/vswi3453bk | ned.is/vswi3455bk

Intended use

Ghid rapid de inițiere

Comutator HDMI™

VSWI3453BK / VSWI3455BK

Pentru informații suplimentare, consultați manualul extins, disponibil online: ned.is/vswi3453bk | ned.is/vswi3455bk

Utilizare preconizată

Acest produs este destinat exclusiv comutării surselor multiple HDMI la 1 monitor sau projector HD.

Produsul este destinat exclusiv pentru utilizare în interior.

Produsul nu este destinat utilizării profesionale.

Orice modificare a produsului poate avea consecințe pentru siguranța, garanția și funcționarea corectă a produsului.

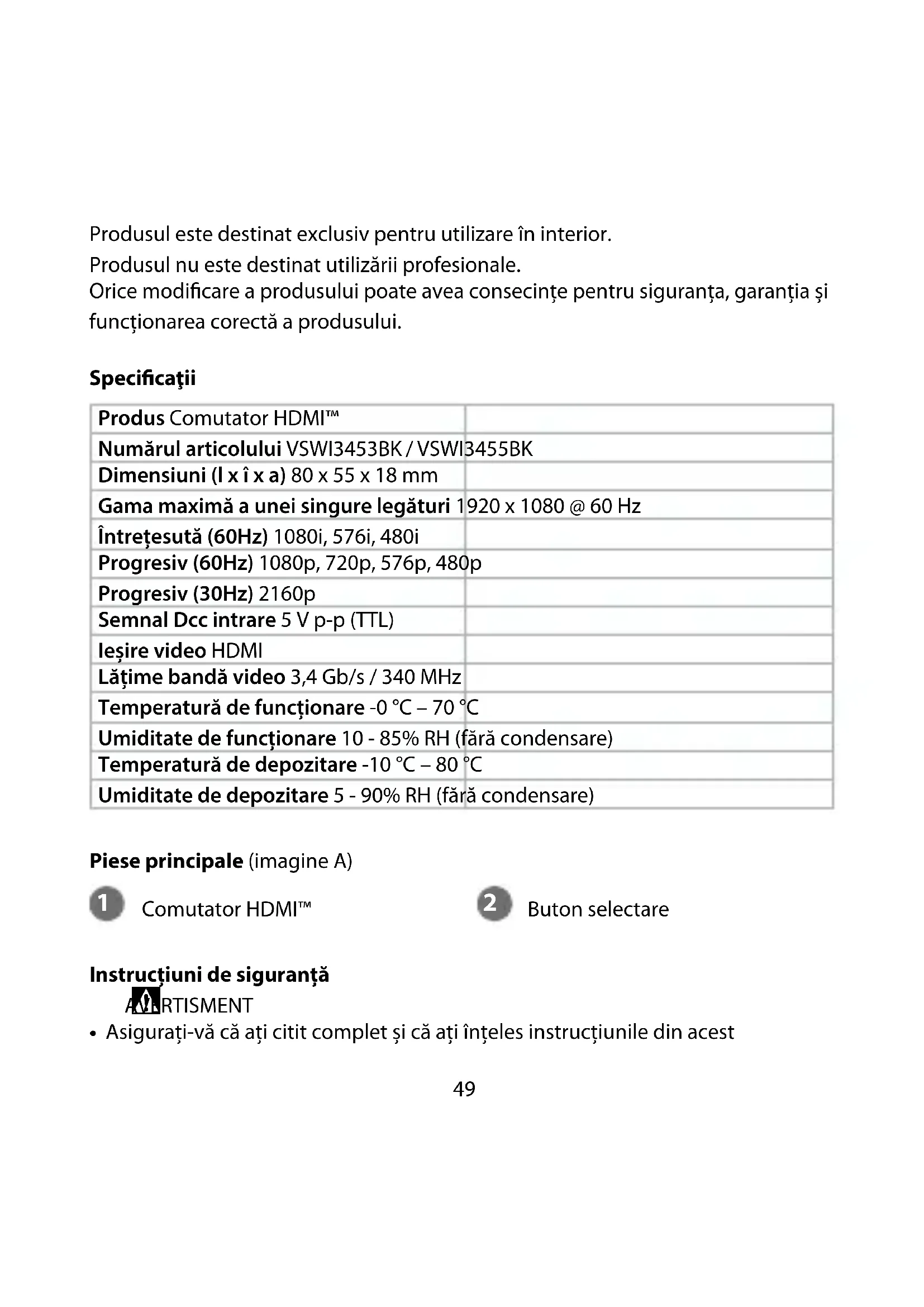

Specificații

Produs Comutator HDMITM
Numărul articolului VSWI3453BK / VSWI3455BK
Dimensiuni (l x î x a) 80 x 55 x 18 mm
Gama maximă a unei singure legături 1920 x 1080 @ 60 Hz
Întrețesută (60Hz) 1080i, 576i, 480i
Progresiv (60Hz) 1080p, 720p, 576p, 480p
Progresiv (30Hz) 2160p
Semnal Dcc intrare 5 V p-p (TTL)
leșire video HDMI
Lățime bandă video 3,4 Gb/s / 340 MHz
Temperatură de funcționare -0 °C – 70 °C
Umiditate de funcționare 10 - 85% RH (fără condensare)
Temperatură de depozitare -10 °C – 80 °C
Umiditate de depozitare 5 - 90% RH (fără condensare)

Piese principale (imagine A)

Comutator HDMI™

Buton selectare

Instrucțiuni de siguranță

- Asigurați-vă că ați citit complet și că ați înțeles instrucțiunile din acest

document înainte de a instala sau utiliza produsul. Păstrați acest document pentru a-l consulta ulterior.

• Folositi produsul exclusiv conform descrierii din acest manual.
• Nu folosiți produsul dacă o piesă este deteriorată sau defectă. Înlocuiți imediat produsul deteriorat sau defect.
• Nu lăsați produsul să cadă și evitați ciocnirile elastice.
• Nu expuneți produsul la apă sau umezeală.
• Nu trageți de cablu pentru a deconecta produsul. Apucați întotdeauna ștecherul și trageți de acesta.
• Manevrați produsul exclusiv cu mâinile uscate. Manevrarea cu mâinile ude poate produce electrocutare.
• Nu deschideți produsul.
• Service-ul asupra acestui produs poate fi realizat doar de către un tehnician calificat pentru întreținere, pentru a reduce riscul de electrocutare.

Instalarea produsului

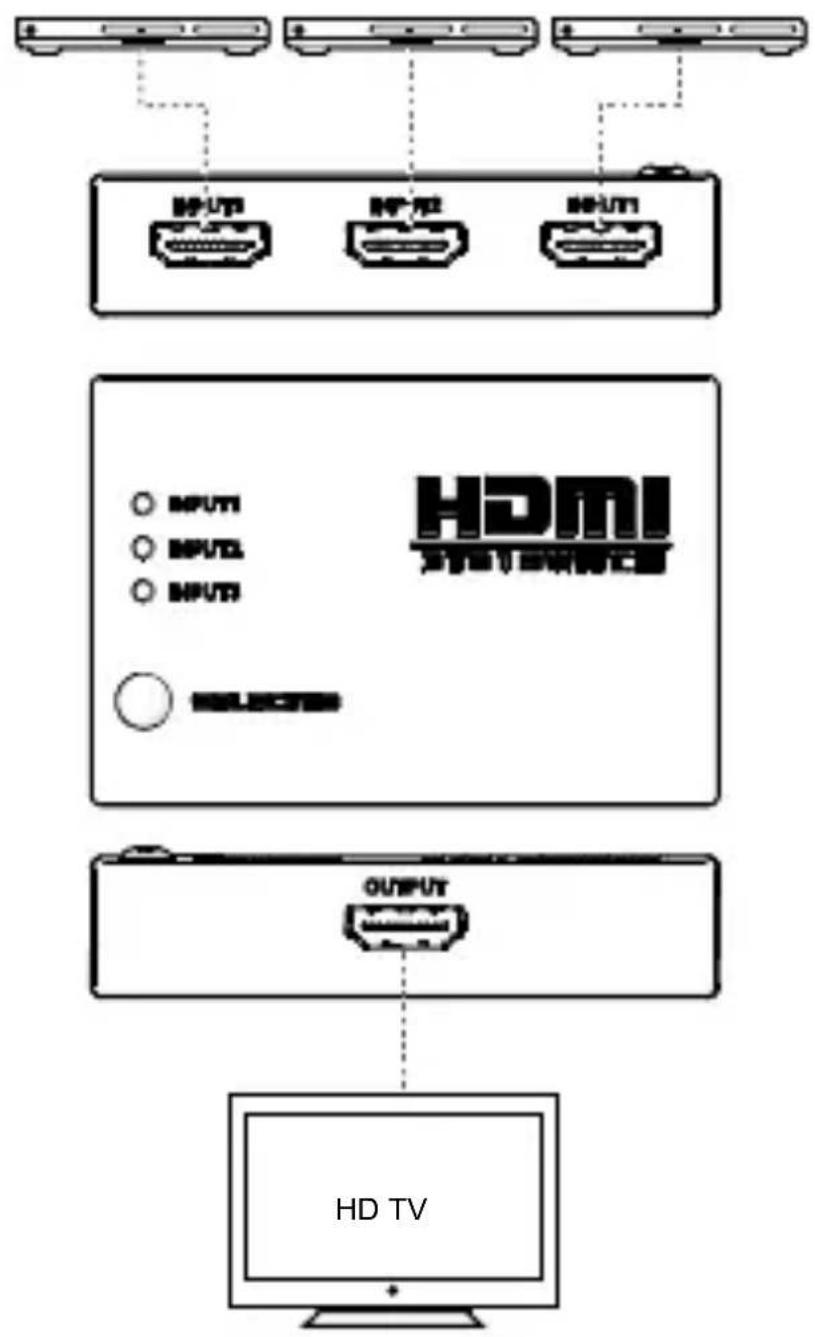

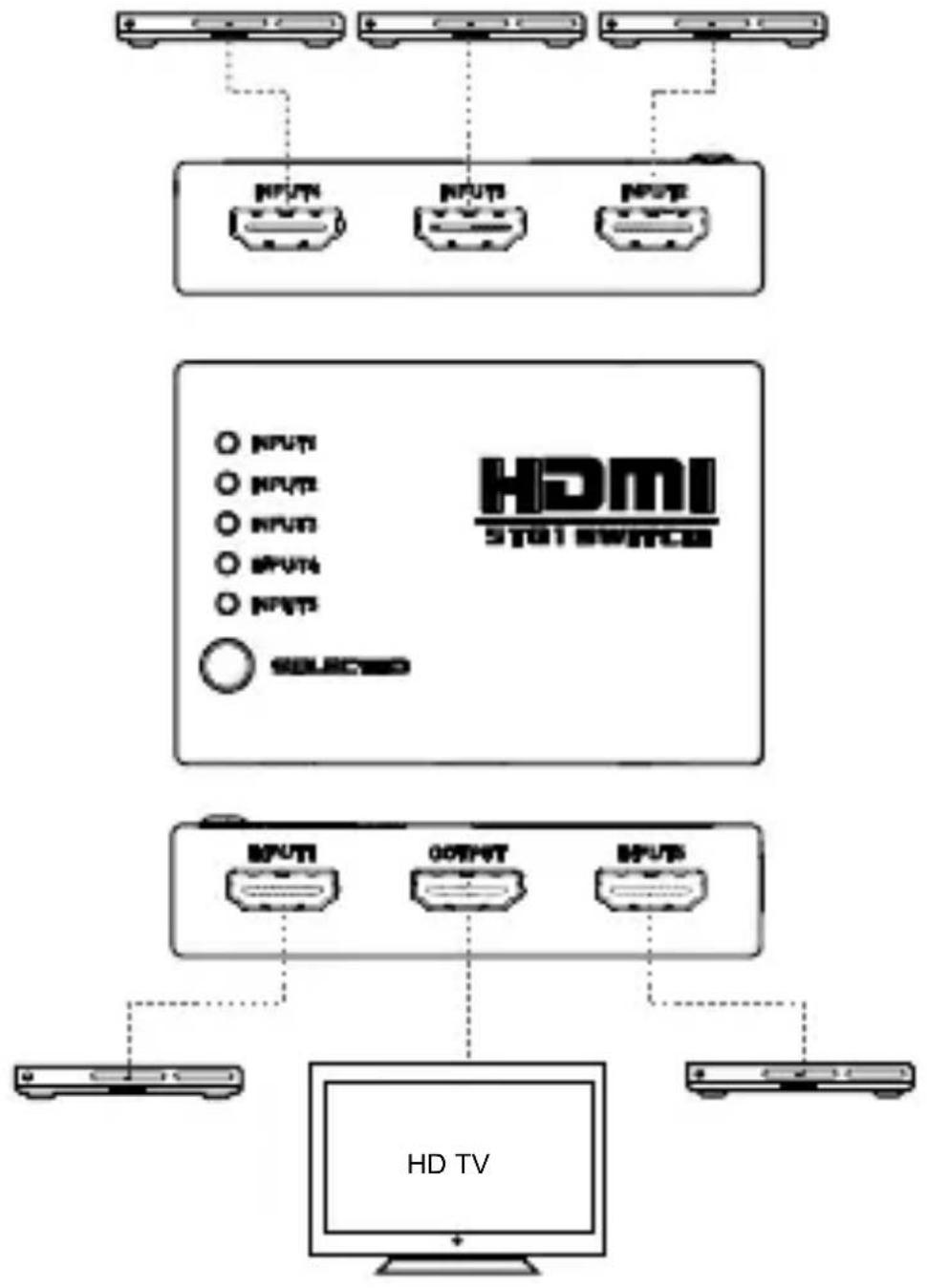

A se vedea imaginea B, C pentru o prezentare generală a conexiunii.

Utilizarea produsului

Apăsați A 2 pentru a comuta între intrări.

Declaratie de conformitate

Noi, Nedis B.V., declarăm, în calitate de producător, că produsul VSWI3453BK / VSWI3455BK de la marca noastră Nedis ^® , fabricat în China, a fost testat în conformitate cu toate standardele CE și reglementările relevante și că toate testele au fost trecute cu succes. Aceasta include, dar nu se limitează la directiva RED 2014/53/UE.

Declarația de conformitate completă (și fișa tehnică de securitate, dacă este cazul) pot fi găsite și descărcate prin intermediul: webshop.nedis.ro/VSWI3453BK#support webshop.nedis.ro/VSWI3455BK#support

Pentru informații suplimentare privind respectarea conformității, contactați serviciul clienti:

Site web: www.nedis.com

E-mail: [e-mail]

Nedis B.V., de Tweeling 28

5215 MC 's-Hertogenbosch, Olanda
