VSWI3453BK - Kytkin NEDIS - Ilmainen käyttöohje ja opas

Tuotetyyppi	HDMI-kytkin
Merkki	Nedis
Malli	VSWI3453BK
Mitat (P x L x K)	80 x 55 x 18 mm
Maksimiresoluutio (progressiivinen)	1920 x 1080 @ 60 Hz
Progressiivinen resoluutio (30 Hz)	2160p
Lomitellut resoluutiot	1080i, 576i, 480i
Progressiiviset resoluutiot (60 Hz)	1080p, 720p, 576p, 480p
Videon kaistanleveys	3,4 Gb/s / 340 MHz
DDC-tulosignaali	5 V p-p (TTL)
Videolähtö	HDMI
Käyttölämpötila	0 °C – 70 °C
Käyttöilmankosteus	10 - 85 % RH (ilman kondensaatiota)
Säilytyslämpötila	-10 °C – 80 °C
Säilytysilmankosteus	5 - 90 % RH (ilman kondensaatiota)
Käyttötarkoitus	Vain sisäkäyttöön, ei ammattikäyttöön
Turvallisuusohjeet	Ei saa altistaa vedelle tai kosteudelle, älä avaa tuotetta
Huolto ja puhdistus	Puhdista kuivalla liinalla
Varaosat ja korjattavuus	Ei käyttäjän korjattavissa, korjaus vain pätevän teknikon toimesta
Yleiset tiedot	Takuu voimassa olevan lainsäädännön mukaisesti

Usein kysytyt kysymykset - VSWI3453BK NEDIS

Kuinka käytän Nedis VSWI3453BK HDMI-kytkintä?

Kytke HDMI-lähteet tuloihin ja lähtö näyttöön. Paina valintapainiketta vaihtaaksesi tulojen välillä. Katso pikaopas lisätietoja varten.

Mitä resoluutioita tuetaan?

Kytkin tukee 1080p 60 Hz, 2160p 30 Hz sekä lomitettuja resoluutioita 1080i, 576i, 480i ja progressiivisia 720p, 576p, 480p.

Voinko kytkeä 4K-lähteen?

Kyllä, mutta 4K-resoluutio on rajoitettu 30 Hz:iin (2160p). Parhaan kokemuksen saamiseksi suosi 1080p 60 Hz.

Kuinka vaihdetaan tulojen välillä?

Käytä kytkimessä olevaa valintapainiketta vaihtaaksesi lähteestä toiseen.

Tarvitseeko kytkin ulkoista virtalähdettä?

Ei, kytkin saa virtansa suoraan lähteen tai näytön HDMI-portista. Ulkoista virtalähdettä ei tarvita.

Mikä on HDMI-kaapeleiden enimmäispituus?

Suositellaan käytettäväksi alle 5 metrin HDMI-kaapeleita signaalin heikkenemisen välttämiseksi. Pidemmillä matkoilla käytä vahvistinta.

Onko tuote HDCP-yhteensopiva?

Kyllä, kytkin on HDCP-yhteensopiva, mikä mahdollistaa suojatun sisällön, kuten Blu-ray-levyjen tai joidenkin suoratoistovideoiden toiston.

Kuinka puhdistan kytkimen?

Irrota kytkin ja puhdista se pehmeällä ja kuivalla liinalla. Älä käytä nestemäisiä tai hankaavia puhdistusaineita.

Voinko käyttää tuotetta ulkona?

Ei, tuote on suunniteltu vain sisäkäyttöön. Altistuminen kosteudelle tai äärimmäisille lämpötiloille voi vahingoittaa sitä.

Mitä teen, jos kytkin ei toimi?

Tarkista HDMI-kaapeleiden liitännät ja varmista, että laitteet ovat päällä. Jos ongelma jatkuu, ota yhteyttä Nedisin asiakaspalveluun osoitteeseen [e-mail]. Älä yritä korjata tuotetta itse.

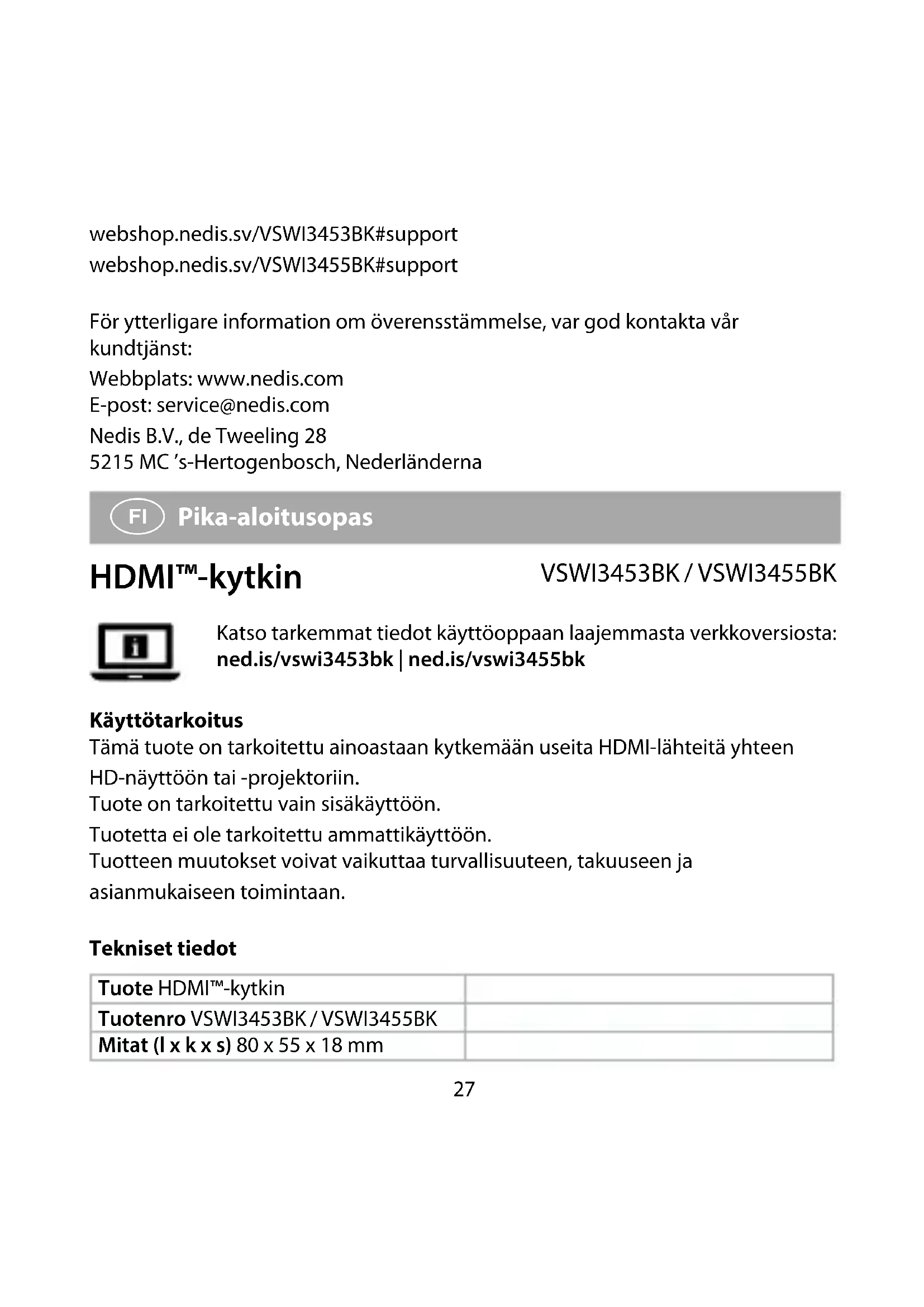

KÄYTTÖOHJE VSWI3453BK NEDIS

FI Pika-aloitusopas 27

NO Hurtigguide 30

Katso tarkemmat tiedot käyttöoppaan laajemmasta verkkoversiosta: ned.is/vswi3453bk | ned.is/vswi3455bk

Käyttötarkoitus

Tämä tuote on tarkoitettu ainoastaan kytkemään useita HDMI-lähteitä yhteen HD-näyttöön tai -projektoriin.

Tuote on tarkoitettu vain sisäkäyttöön.

Tuotetta ei ole tarkoitettu ammattikäyttöön.

Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja asianmukaiseen toimintaan.

Tekniset tiedot

Tuote HDMITM-kytkin
Tuotenro VSWI3453BK / VSWI3455BK
Mitat (l x k x s) 80 x 55 x 18 mm
Suurin yhden linkin kantama 1920 x 1080 @ 60 Hz
Lomitettu (60Hz) 1080i, 576i, 480i
Progressiivinen (60Hz) 1080p, 720p, 576p, 480p
Progressiivinen (30Hz) 2160p
DDS-tulosignaali 5 V p-p (TTL)
Videolähtö HDMI
Videon kaistanleveys 3,4 Gb/s / 340 MHz
Käyttölämpötila -0 °C – 70 °C
Käyttökosteus 10–85 % suhteellinen kosteus (ei tiivistymistä)
Säilytyslämpötila -10 °C – 80 °C
Varastointikosteus 5–90 % suhteellinen kosteus (ei tiivistymistä)

Tärkeimmät osat (kuva A)

HDMI™-kytkin

Valintapainike

Turvallisuusohjeet

VAROITUS

• Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä tämä asiakirja tulevaa tarvetta varten.
• Käytä tuotetta vain tässä oppaassa kuvatun mukaisesti.
• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda vahingoittunut tai viallinen tuote välittömästi.
• Varo pudottamasta ja tönäisemästä tuotetta.
• Älä altista tuotetta vedelle tai kosteudelle.

• Älä irrota tuotetta pistorasiasta johdosta vetämällä. Tartu aina pistokkeeseen ja vedä.

• Käsittele tuotetta vain kuivin käsin. Tuotteen käsittely märin käsin voi aiheuttaa sähköiskun.

• Älä avaa tuotetta.
• Tämän tuotteen saa huoltaa vain pätevä teknikko sähköiskun vaaran vähentämiseksi.

Tuotteen asentaminen

Katso kuvasta B, C yleiskuvaus kytkennöistä.

Tuotteen käyttäminen

Paina A 2 vaihtaaksesi tulojen välillä.

Vaatimustenmukaisuusvakuutus

Nedis B.V. ilmoittaa valmistajana, että tuote VSWI3453BK / VSWI3455BK tuotemerkistämme Nedis ^® , valmistettu Kiinassa, on testattu kaikkien asiaankuuluvien CE-standardien ja määräysten mukaisesti ja tuote on läpäissyt kaikki testit. Tämä sisältää RED 2014/53/EU -direktiivin siihen kuitenkaan rajoittumatta.

Täydellinen vaatimustenmukaisuusvakuutus (ja käyttöturvallisuustiedote, mikäli käytettävissä) on saatavilla ja ladattavissa osoitteesta:

webshop.nedis.fi/VSWI3453BK#support

webshop.nedis.fi/VSWI3455BK#support

Lisätietoa vaatimustenmukaisuudesta saat ottamalla yhteyttä asiakaspalveluun:

Sähköposti: [e-mail]

Nedis B.V., de Tweeling 28
