VSWI3453BK - Prepínač NEDIS - Bezplatný návod na obsluhu

Typ produktu	HDMI prepínač
Značka	Nedis
Model	VSWI3453BK
Rozmery (D x Š x V)	80 x 55 x 18 mm
Maximálne rozlíšenie (progresívne)	1920 x 1080 pri 60 Hz
Progresívne rozlíšenie (30 Hz)	2160p
Prekladané rozlíšenia	1080i, 576i, 480i
Progresívne rozlíšenia (60 Hz)	1080p, 720p, 576p, 480p
Video frekvencia	3,4 Gb/s / 340 MHz
DDC signál vstup	5 V p-p (TTL)
Video výstup	HDMI
Prevádzková teplota	0 °C – 70 °C
Prevádzková vlhkosť	10 – 85 % RV (bez kondenzácie)
Skladovacia teplota	-10 °C – 80 °C
Skladovacia vlhkosť	5 – 90 % RV (bez kondenzácie)
Určené použitie	Iba vnútorné použitie, neprofesionálne použitie
Bezpečnostné pokyny	Nevystavujte vode alebo vlhkosti, neotvárajte výrobok
Údržba a čistenie	Čistite suchou handričkou
Náhradné diely a opraviteľnosť	Neopraviteľné používateľom, opravu smie vykonávať len kvalifikovaný technik
Všeobecné informácie	Záruka podľa platnej legislatívy

Často kladené otázky - VSWI3453BK NEDIS

Ako používať HDMI prepínač Nedis VSWI3453BK?

Pripojte svoje HDMI zdroje na vstupy, potom výstup na váš displej. Stlačte tlačidlo výberu na prepínanie medzi vstupmi. Ďalšie podrobnosti nájdete v rýchlom sprievodcovi.

Aké rozlíšenia sú podporované?

Prepínač podporuje 1080p pri 60 Hz, 2160p pri 30 Hz, ako aj prekladané rozlíšenia 1080i, 576i, 480i a progresívne 720p, 576p, 480p.

Môžem pripojiť 4K zdroj?

Áno, ale rozlíšenie 4K je obmedzené na 30 Hz (2160p). Pre optimálny zážitok uprednostnite 1080p pri 60 Hz.

Ako prepínať medzi vstupmi?

Použite tlačidlo výberu umiestnené na prepínači na prepínanie medzi zdrojmi.

Vyžaduje prepínač externé napájanie?

Nie, prepínač je napájaný priamo z HDMI portu vášho zdroja alebo displeja. Nie je potrebné externé napájanie.

Aká je maximálna dĺžka HDMI káblov?

Odporúča sa používať HDMI káble kratšie ako 5 metrov, aby sa predišlo degradácii signálu. Pre dlhšie vzdialenosti použite zosilňovač.

Je produkt kompatibilný s HDCP?

Áno, prepínač je kompatibilný s HDCP, čo umožňuje prehrávanie chráneného obsahu ako Blu-ray alebo niektoré streamovacie videá.

Ako čistiť prepínač?

Odpojte prepínač a čistite ho suchou jemnou handričkou. Nepoužívajte tekuté alebo abrazívne prostriedky.

Môžem používať produkt vonku?

Nie, produkt je určený len na vnútorné použitie. Vystavenie vlhkosti alebo extrémnym teplotám ho môže poškodiť.

Čo robiť, ak prepínač nefunguje?

Skontrolujte pripojenia HDMI káblov a uistite sa, že zariadenia sú zapnuté. Ak problém pretrváva, kontaktujte zákaznícky servis Nedis na [e-mail]. Nepokúšajte sa opraviť produkt sami.

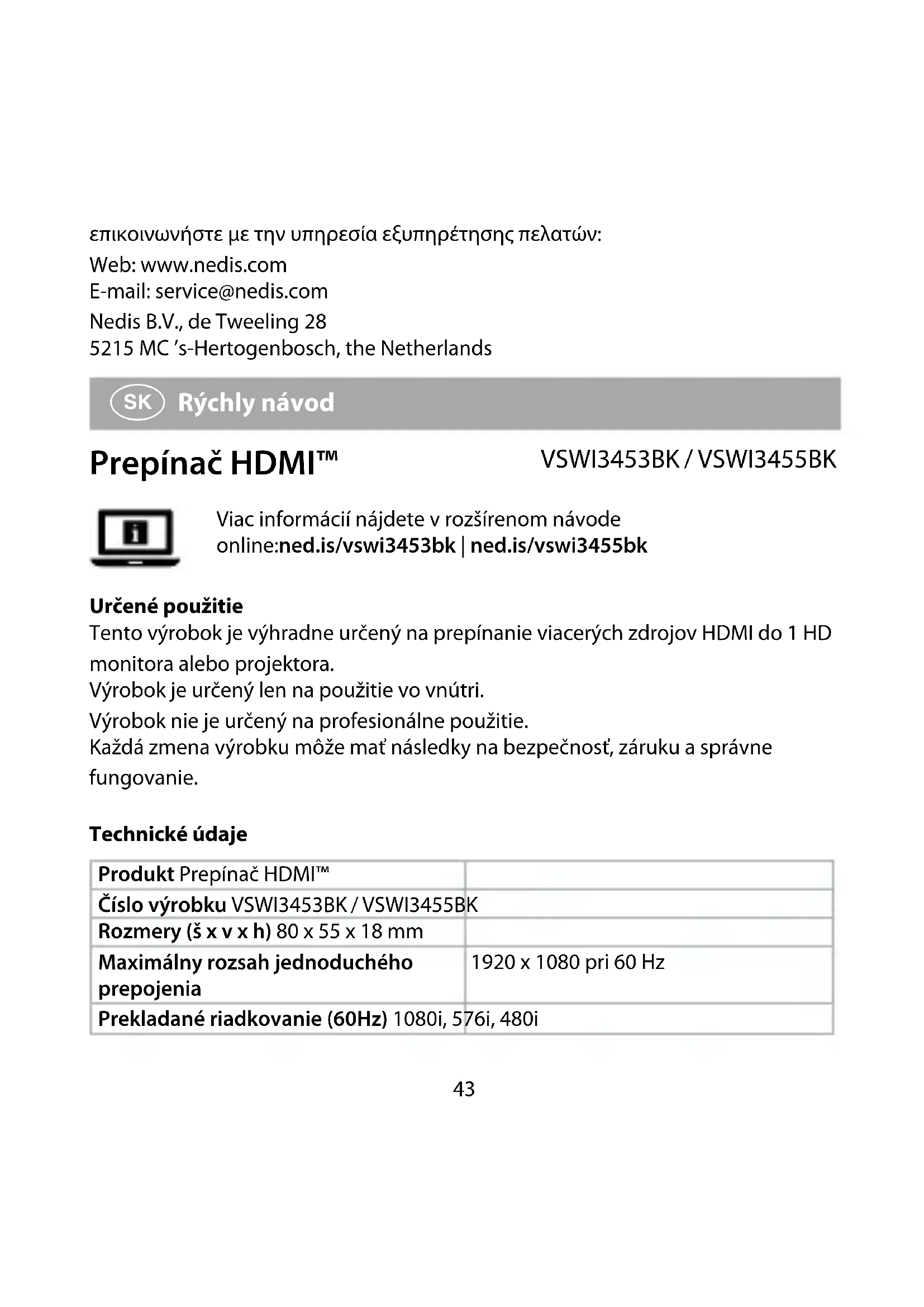

NÁVOD NA OBSLUHU VSWI3453BK NEDIS

Viac informácií nájdete v rozšírenom návode online:ned.is/vswi3453bk | ned.is/vswi3455bk

Určené použitie

Tento výrobok je výhradne určený na prepínanie viacerých zdrojov HDMI do 1 HD monitora alebo projektora.

Výrobok je určený len na použitie vo vnútri.

Výrobok nie je určený na profesionálne použitie.

Každá zmena výrobku môže mať následky na bezpečnost, záruku a správne fungovanie.

Technické údaje

Produkt Prepínač HDMI ^TM
Číslo výrobku VSWI3453BK / VSWI3455BK
Rozmery (š x v x h) 80 x 55 x 18 mm
Maximálny rozsah jednoduchého prepojenia	1920 x 1080 pri 60 Hz
Prekladané riadkovanie (60Hz) 1080i, 576i, 480i

Progresívne riadkovanie (60Hz) 1080p, 720p, 576p, 480p

Progresívne riadkovanie (30Hz) 2160p

Vstupný signál DDC 5 V š-š (TTL)

Obrazový výstup HDMI

Šírka pásma obrazového signálu 3,4 Gb/s / 340 MHz

Prevádzková teplota -0 °C – 70 °C

Prevádzková vlhkost' 10 - 85 % relatívna vlhkost' (bez kondenzácie)

Teplota skladovania -10 °C – 80 °C

Vlhkost' pri skladovaní 5 - 90 % relatívna vlhkost' (bez kondenzácie)

Hlavné časti (obrázok A)

Prepínač HDMI™

Tlačidlo vol'by

Bezpečnostné pokyny

VAROVANIE

• Pred inštaláciou alebo použitím výrobku si nezabudnite prečítať a pochopit' všetky pokyny v tomto dokumente. Tento dokument uchovajte pre potreby v budúcnosti.
• Výrobok používajte len podľa opisu v tomto návode.
• Výrobok nepoužívajte, ak je jeho časť poškodená alebo chybná. Poškodený alebo chybný výrobok okamžite vymeňte.
• Dávajte pozor, aby vám výrobok nepadol a zabráňte nárazom.
• Výrobok nevystavujte vode alebo vlhkosti.
• Výrobok neodpájajte tahaním za kábel. Vždy chytte konektor a potiahnite ho.
• S výrobkom manipulujte len suchými rukami. Manipulácia mokrými rukami by mohla spôsobit' zasiahnutie elektrickým prúdom.
  • Výrobok neotvárajte.

- Servis tohto výrobku môže vykonávať len kvalifikovaný technik, aby sa znížilo nebezpečenstvo poranenia elektrickým prúdom.

Inštalácia výrobku

Stlačením A 2 môžete prepínať medzi vstupmi.

Vyhlásenie o zhode

Spoločnosť Nedis B.V. ako výrobca vyhlasuje, že výrobok VSWI3453BK / VSWI3455BK našej značky Nedis ^* , vyrobený v Číne, bol preskúšaný podľa všetkých príslušných noriem a smerníc CE a že všetky skúšky boli ukončené úspešne. Medzi ne okrem iného patrí smernica RED 2014/53/EÚ.

Úplné znenie Vyhlásenia o zhode (a prípadnú kartu bezpečnostných údajov) môžete nájst' a stiahnuť na:

webshop.nedis.sk/VSWI3453BK#support

webshop.nedis.sk/VSWI3455BK#support

Ak potrebujete d'alšie informácie o zhode, obrátte sa na zákaznícky servis:

Web: www.nedis.com

E-mail: [e-mail]

Nedis B.V., de Tweeling 28

5215 MC 's-Hertogenbosch, Holandsko

Přepínač HDMI™

VSWI3453BK / VSWI3455BK
