VSWI3453BK - Interruptor NEDIS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Conmutador HDMI
Marca	Nedis
Modelo	VSWI3453BK
Dimensiones (L x A x A)	80 x 55 x 18 mm
Resolución máxima (progresivo)	1920 x 1080 a 60 Hz
Resolución progresiva (30 Hz)	2160p
Resoluciones entrelazadas	1080i, 576i, 480i
Resoluciones progresivas (60 Hz)	1080p, 720p, 576p, 480p
Ancho de banda de vídeo	3,4 Gb/s / 340 MHz
Señal DDC de entrada	5 V p-p (TTL)
Salida de vídeo	HDMI
Temperatura de funcionamiento	0 °C – 70 °C
Humedad de funcionamiento	10 - 85 % HR (sin condensación)
Temperatura de almacenamiento	-10 °C – 80 °C
Humedad de almacenamiento	5 - 90 % HR (sin condensación)
Uso previsto	Solo interior, uso no profesional
Instrucciones de seguridad	No exponer al agua ni a la humedad, no abrir el producto
Mantenimiento y limpieza	Limpiar con un paño seco
Piezas de repuesto y reparabilidad	No reparable por el usuario, reparación solo por un técnico calificado
Información general	Garantía según la legislación vigente

Preguntas frecuentes - VSWI3453BK NEDIS

¿Cómo usar el conmutador HDMI Nedis VSWI3453BK?

Conecte sus fuentes HDMI a las entradas, luego la salida a su pantalla. Presione el botón de selección para cambiar entre las entradas. Consulte la guía de inicio rápido para más detalles.

¿Cuáles son las resoluciones compatibles?

El conmutador admite 1080p a 60 Hz, 2160p a 30 Hz, así como resoluciones entrelazadas 1080i, 576i, 480i y progresivas 720p, 576p, 480p.

¿Puedo conectar una fuente 4K?

Sí, pero la resolución 4K está limitada a 30 Hz (2160p). Para una experiencia óptima, prefiera 1080p a 60 Hz.

¿Cómo cambiar entre las entradas?

Use el botón de selección ubicado en el conmutador para pasar de una fuente a otra.

¿El conmutador necesita alimentación externa?

No, el conmutador se alimenta directamente desde el puerto HDMI de su fuente o pantalla. No se requiere alimentación externa.

¿Cuál es la longitud máxima de los cables HDMI?

Se recomienda usar cables HDMI de menos de 5 metros para evitar la degradación de la señal. Para distancias más largas, use un amplificador.

¿El producto es compatible con HDCP?

Sí, el conmutador es compatible con HDCP, lo que permite reproducir contenido protegido como Blu-ray o algunos videos en streaming.

¿Cómo limpiar el conmutador?

Desconecte el conmutador y límpielo con un paño suave y seco. No use productos líquidos o abrasivos.

¿Puedo usar el producto en exteriores?

No, el producto está diseñado solo para uso en interiores. La exposición a la humedad o temperaturas extremas puede dañarlo.

¿Qué hacer si el conmutador no funciona?

Verifique las conexiones de los cables HDMI y asegúrese de que los dispositivos estén encendidos. Si el problema persiste, contacte al servicio al cliente de Nedis en [e-mail]. No intente reparar el producto usted mismo.

MANUAL DE USUARIO VSWI3453BK NEDIS

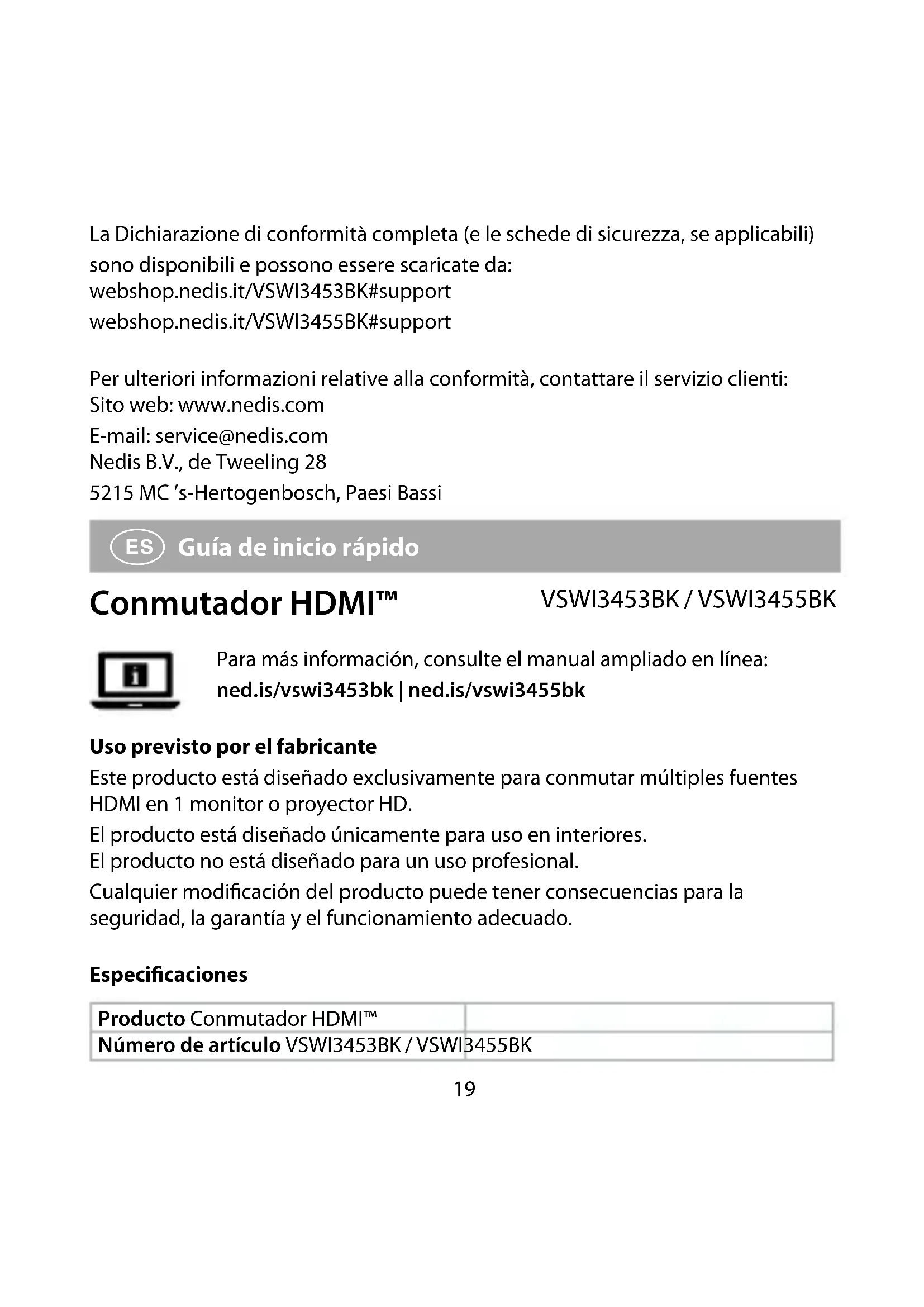

ES Guía de inicio rápido 19

Guía de inicio rápido

Conmutador HDMI™

VSWI3453BK / VSWI3455BK

Para más información, consulte el manual ampliado en línea: ned.is/vswi3453bk | ned.is/vswi3455bk

Uso previsto por el fabricante

Este producto está diseñado exclusivamente para conmutar múltiples fuentes HDMI en 1 monitor o proyector HD.

El producto está diseñado únicamente para uso en interiores.

El producto no está diseñado para un uso profesional.

Cualquier modificación del producto puede tener consecuencias para la seguridad, la garantía y el funcionamiento adecuado.

Especificaciones

Producto Conmutador HDMI™

Número de artículo VSWI3453BK / VSWI3455BK

Dimensiones (an. x al. x fo.) 80 x 55 x 18 mm

Rango máximo de enlace individual 1920 x 1080 a 60 Hz

Entrelazado (60Hz) 1080i, 576i, 480i

Progresivo (60Hz) 1080p, 720p, 576p, 480p

Progresivo (30Hz) 2160p

Señal de entrada DDC 5 V p-p (TTL)

Salida de vídeo HDMI

Ancho de banda de vídeo 3,4 Gb/s / 340 MHz

Temperatura de funcionamiento -0 °C - 70 °C

Humedad de funcionamiento 10 - 85% HR (sin condensación)

Temperatura de almacenaje -10 °C - 80 °C

Humedad de almacenamiento 5 - 90% HR (sin condensación)

Partes principales (imagen A)

Conmutador HDMI™

Seleccionar botón

Instrucciones de seguridad

ADVERTENCIA

• Asegúrese de que ha leído y entendido completamente las instrucciones en este documento antes de instalar o utilizar el producto. Guarde este documento para futuras consultas.
• Utilice el producto únicamente tal como se describe en este manual.
• No use el producto si alguna pieza está dañada o presenta defectos. Sustituya inmediatamente un producto si presenta daños o está defectuoso.
• No deje caer el producto y evite que sufra golpes.
• No exponga el producto al agua o a la humedad.

• No desconecte el producto tirando del cable. Sujete siempre el conector y tire de él.

• Maneje el producto solo con las manos secas. Tocarlo con las manos húmedas puede causar una descarga eléctrica.

• No abra el producto.
• Este producto solo puede recibir servicio de un técnico cualificado para su mantenimiento para así reducir el riesgo de descargas eléctricas.

Cómo instalar el producto

Véase la imagen B, C para una vista general de la conexión.

Uso del producto

Pulse A 2 para cambiar entre las entradas.

Declaración de conformidad

Nosotros, Nedis B.V., declaramos como fabricante que el producto VSWI3453BK / VSWI3455BK de nuestra marca Nedis ^® , producido en China, ha sido probado de acuerdo con todas las normas y regulaciones relevantes de la CE y que se han superado todas las pruebas con éxito. Esto incluye, entre otras, la directiva europea sobre equipos radioeléctricos RED 2014/53/UE.

La declaración de conformidad completa (y la hoja de datos de seguridad, si procede) se puede encontrar y descargar en:

webshop.nedis.es/VSWI3453BK#support

webshop.nedis.es/VSWI3455BK#support

Para más información sobre el cumplimiento, póngase en contacto con el servicio de atención al cliente:

Página web: www.nedis.com

Correo electrónico: [e-mail]

Nedis B.V., de Tweeling 28

5215 MC 's-Hertogenbosch (Países Bajos)

Interruptor HDMI™

VSWI3453BK / VSWI3455BK
