Informations produit

Marque : TROTEC

Modèle : TTR 2800

Catégorie : Humidificateur

Caractéristiques techniques	Détails
Type d'appareil	Humidificateur
Capacité de déshumidification	2800 ml/jour
Volume de réservoir	5,5 litres
Surface recommandée	Jusqu'à 200 m²
Débit d'air	300 m³/h
Poids	12 kg
Dimensions (L x l x H)	400 x 300 x 600 mm
Niveau sonore	35 dB(A)
Utilisation	Idéal pour les espaces de vie, bureaux et entrepôts
Maintenance	Nettoyage régulier du réservoir et des filtres
Sécurité	Arrêt automatique en cas de réservoir plein
Consommation énergétique	250 W
Garantie	2 ans

FOIRE AUX QUESTIONS - TTR 2800 TROTEC

Comment régler le taux d'humidité sur le TROTEC TTR 2800 ?

Pour régler le taux d'humidité, utilisez le panneau de commande et sélectionnez le niveau d'humidité désiré à l'aide des boutons de réglage.

Pourquoi mon humidificateur ne fonctionne-t-il pas ?

Vérifiez que l'appareil est correctement branché, que le réservoir d'eau est plein et que le filtre est propre. Si le problème persiste, consultez le manuel d'utilisation.

À quelle fréquence dois-je nettoyer le filtre de l'humidificateur ?

Il est recommandé de nettoyer le filtre au moins une fois par mois ou plus fréquemment si l'appareil est utilisé intensivement.

Quel type d'eau dois-je utiliser dans le TROTEC TTR 2800 ?

Utilisez de l'eau du robinet ou de l'eau déminéralisée pour éviter l'accumulation de calcaire et prolonger la durée de vie de l'appareil.

L'humidificateur fait du bruit, est-ce normal ?

Un léger bruit de fonctionnement est normal. Cependant, si l'appareil émet des bruits inhabituels, vérifiez qu'il est correctement installé et qu'aucun objet n'entrave son fonctionnement.

Comment savoir si l'humidificateur fonctionne correctement ?

Vérifiez le niveau d'humidité affiché sur le panneau de commande. Si le taux d'humidité augmente conformément aux réglages, l'appareil fonctionne correctement.

Quelle est la capacité du réservoir d'eau du TROTEC TTR 2800 ?

Le réservoir d'eau du TROTEC TTR 2800 a une capacité de 3,5 litres.

Puis-je utiliser l'humidificateur pendant la nuit ?

Oui, le TROTEC TTR 2800 est conçu pour être utilisé en continu, y compris la nuit, grâce à son fonctionnement silencieux.

Comment stocker l'humidificateur lorsque je ne l'utilise pas ?

Videz le réservoir d'eau, nettoyez l'appareil et conservez-le dans un endroit sec et frais, à l'abri de la poussière.

Téléchargez la notice de votre Humidificateur au format PDF gratuitement ! Retrouvez votre notice TTR 2800 - TROTEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TTR 2800 de la marque TROTEC.

MODE D'EMPLOI TTR 2800 TROTEC

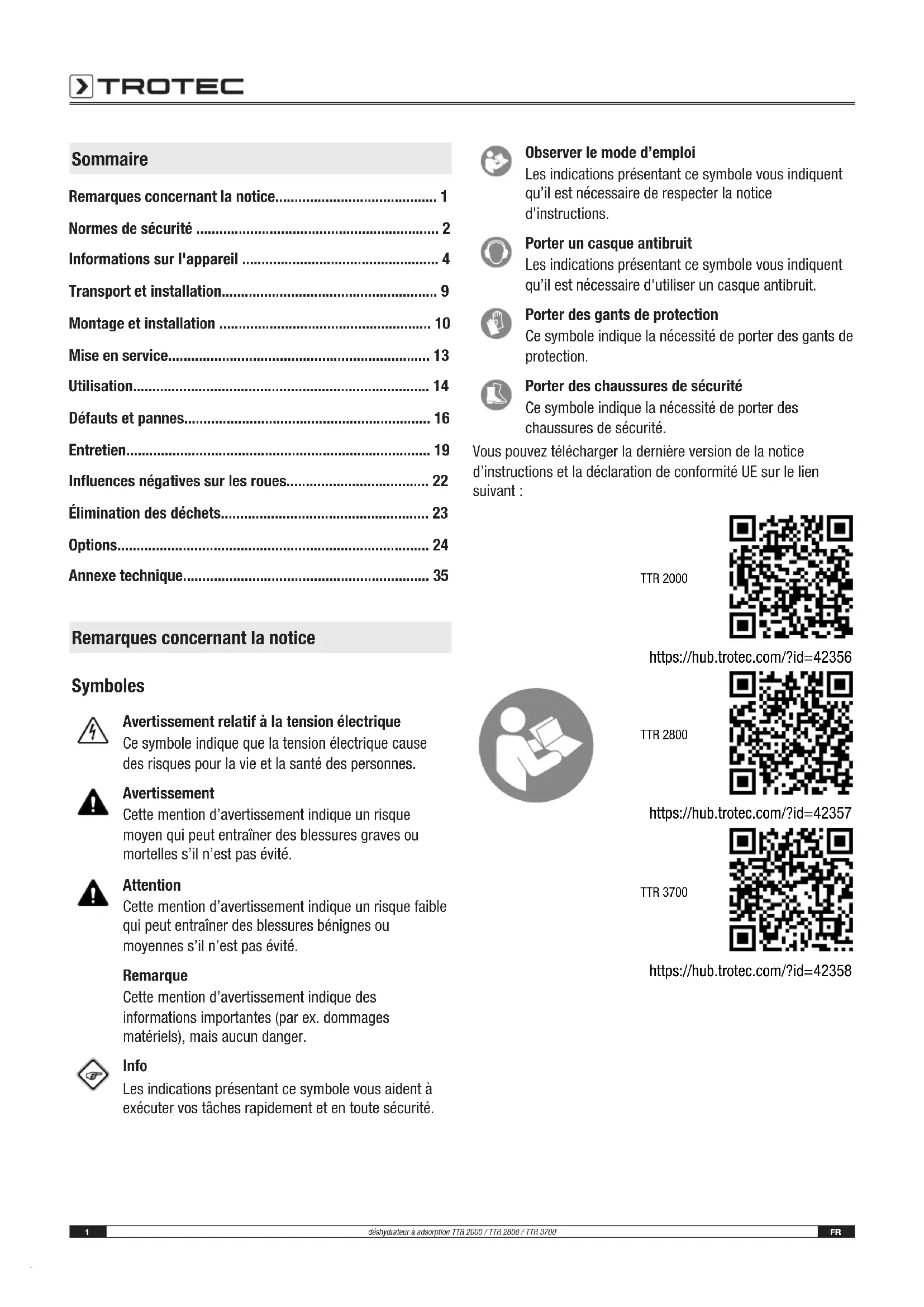

déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700 Sommaire Remarques concernant la notice p. 1
Normes de sécurité p. 2
Informations sur l'appareil p. 4
Transport et installation p. 9
Montage et installation p. 10
Mise en service p. 13
Utilisation p. 14
Défauts et pannes p. 16
Entretien p. 19
Influences négatives sur les roues p. 22
Élimination des déchets p. 23
Options p. 24
Annexe technique Remarques concernant la notice Symboles Avertissement relatif à la tension électrique Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes. Avertissement Cette mention d’avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s’il n’est pas évité. Attention Cette mention d’avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s’il n’est pas évité. Remarque Cette mention d’avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger. Info Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité. Observer le mode d’emploi Les indications présentant ce symbole vous indiquent qu’il est nécessaire de respecter la notice d'instructions. Porter un casque antibruit Les indications présentant ce symbole vous indiquent qu’il est nécessaire d'utiliser un casque antibruit. Porter des gants de protection Ce symbole indique la nécessité de porter des gants de protection. Porter des chaussures de sécurité Ce symbole indique la nécessité de porter des chaussures de sécurité. Vous pouvez télécharger la dernière version de la notice d’instructions et la déclaration de conformité UE sur le lien suivant: TTR 2000 https://hub.trotec.com/?id=42356 TTR 2800 https://hub.trotec.com/?id=42357 TTR 3700 https://hub.trotec.com/?id=42358FR 2 déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700 Normes de sécurité Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate de l'endroit d'installation ou de l'appareil même! Avertissement Lisez toutes les consignes de sécurité et toutes les instructions. Le non-respect des consignes de sécurité et des instructions risque de provoquer une électrocution, un incendie et/ou de graves blessures. Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement. p. 35

N’utilisez pas l’appareil dans des locaux présentant un risque d’explosion.

N'utilisez pas l'appareil dans des atmosphères agressives.

Installez l’appareil debout et de façon stable.

Faites sécher l'appareil après un nettoyage à l'eau. Ne le faites pas fonctionner mouillé.

Ne touchez ou n’utilisez pas l'appareil les mains humides ou mouillées.

Ne pas exposer l’appareil à un jet d’eau direct.

Aérez suffisamment l’environnement de l’appareil.

N'introduisez pas de corps étrangers ni de membres du corps à l’intérieur de l'appareil en marche.

Ne couvrez pas l'appareil et ne le transportez pas pendant le fonctionnement.

Ne pas s'asseoir sur l'appareil.

Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l’appareil si celui-ci ou une des pièces qui le composent présente un défaut.

Protégez tous les câbles électriques en dehors de l’appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés!

La prise d’alimentation électrique doit correspondre aux indications figurant sur la plaque signalétique. Des informations supplémentaires concernant la prise d’alimentation électrique sont fournies dans l’annexe technique.

Le cas échéant, raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l'art.

Choisissez des rallonges de câbles électriques conformément à la puissance connectée de l’appareil, la longueur du câble et l’utilisation. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.

Débranchez l'appareil pendant la maintenance, l'entretien ou les réparations et sécurisez-le contre toute remise en marche intempestive.

Retirez le câble électrique de l’appareil de la prise en tirant sur la fiche avant l’entretien, la maintenance ou les réparations.

N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble de raccordement secteur. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne de qualification équivalente afin d’éviter tous risques. Les câbles électriques défectueux représentent un danger sérieux pour la santé.

Lors de l’installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans l’annexe technique.

Assurez-vous que l'entrée et la sortie d'air sont dégagées.

Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.

Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.

Déchargez les filtres RFI avant toute intervention sur l'appareil, par exemple à l’aide de résistances de charge.

L'appareil doit être debout lors du transport. Utilisation conforme Les déshydrateurs à adsorption de la série TTR sont conçus exclusivement pour la déshumidification de l'air atmosphérique. Toute autre utilisation ou une utilisation plus étendue n'est pas autorisée. Font partie d’une utilisation conforme:

l’observation de toutes les indications mentionnées dans la notice d'instructions

le respect des travaux de maintenance et d'inspection

l'observation des conditions ambiantes et d'exploitation conformément aux caractéristiques techniques (voir annexe technique) Il convient de respecter au minimum les données suivantes:

température ambiante admissible: de -20à +40°C

humidité relative: 95% HR max. sans condensation D’autres conditions d'utilisation sont possibles, après accord de Trotec, avec des modèles modifiés en conséquence.3 FR déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700 Utilisation non conforme

Les déshumidificateurs ne sont pas conçus pour être placés à l’intérieur de liquides ou pour aspirer des liquides, par exemple à partir de réservoirs ou de bacs ou encore de surfaces inondées.

Il est impératif d’observer les «influences néfastes sur les roues» en cas de présence d’air vicié!

N’exposez pas l’appareil aux intempéries sans protection adéquate.

Toute modification structurelle, toute transformation ou tout ajout arbitraire au niveau de l’appareil est strictement interdit.

Un autre fonctionnement ou une autre utilisation que ceux décrits dans ce manuel sont non conformes. En cas de non-respect, le fabricant décline toute responsabilité en cas d'endommagement et toutes les demandes de garantie sont annulées. Qualification du personnel Toute personne utilisant le présent appareil doit:

être consciente des risques associés aux appareils électriques en environnement humide.

avoir lu et compris la notice d’instructions, et notamment le chapitre Normes de sécurité. Concernant le personnel: Électricien Les électriciens qualifiés doivent lire et comprendre les schémas électriques, mettre les machines électriques en marche, entretenir et réparer les machines, raccorder les armoires électriques et de commande, garantir la capacité fonctionnelle des composants électriques et reconnaître les risques éventuels lors de la manipulation de systèmes électriques et électroniques. Personnes instruites L'exploitant doit informer les personnes instruites des tâches qui leur sont assignées et des risques éventuels en cas de comportement inapproprié. Ces personnes sont en droit d'utiliser l'appareil, de le transporter ainsi que d'effectuer de légers travaux de maintenance (nettoyage du carter et du ventilateur). L'appareil doit être suivi par du personnel instruit. Formation du personnel

Seul le personnel formé et qualifié est en droit de travailler sur le déshumidificateur: observez les qualifications du personnel.

Il faut clairement déterminer les responsabilités du personnel pour: – la pose et le montage – l’installation – la mise en service et l’utilisation – la maintenance et les réparations

Seul un personnel formé est autorisé à manœuvrer l’unité de commande. Équipement personnel de protection Porter un casque antibruit Portez une protection auditive lorsque vous séjournez à proximité de l’appareil en fonctionnement. Porter des gants de protection Portez des gants de protection adaptés lors de la mise en service, de la maintenance et de la relève de panne. Porter des chaussures de sécurité Portez des chaussures de sécurité lors du transport, de la mise en service, des travaux de maintenance et de la relève de panne. Risques résiduels Avertissement relatif à la tension électrique Tout travail au niveau des composants électriques doit être réalisé exclusivement par un électricien qualifié! Avertissement relatif à la tension électrique Mettez l’appareil hors tension avant toute intervention sur les composants électriques. Placez l'interrupteur principal sur la position 0 ou retirez la fiche d’alimentation de la prise secteur. Avertissement L’utilisation de l’appareil peut comporter un risque s’il est utilisé par des personnes non compétentes, en cas d’utilisation non conforme ou non conventionnelle! Veuillez respecter les exigences relatives à la qualification du personnel! Avertissement L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants. Avertissement Danger de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.FR 4 déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700 Attention Utilisez uniquement des disjoncteurs différentiels sensibles à tous les courants (type B ou B+). Les filtres RFI intégrés peuvent provoquer des déclenchements instantanés des dispositifs de sécurité. Utilisez un disjoncteur différentiel avec un seuil de déclenchement > 300 mA et un déclenchement retardé (type K). Remarque N'utilisez jamais l'appareil sans filtre à air! Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire la puissance et détériorer l'appareil. Remarque Les dépôts de saleté peuvent réduire considérablement la capacité de déshumidification ou endommager la roue de façon irréparable. La présence d’air vicié peut détériorer la roue. Observez les indications figurant sous «Influences néfastes sur les roues». Remarque L'appareil se remet automatiquement en marche après une panne de courant, s’il n’a pas été désactivé entretemps. Ce comportement est voulu et nécessaire afin d’assurer une surveillance du service réduite au minimum. Comportement en cas d'urgence

1. Éteignez l’appareil.

2. En cas d'urgence, coupez immédiatement l’alimentation

électrique de l'appareil. Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur.

3. Ne rebranchez jamais un appareil endommagé.

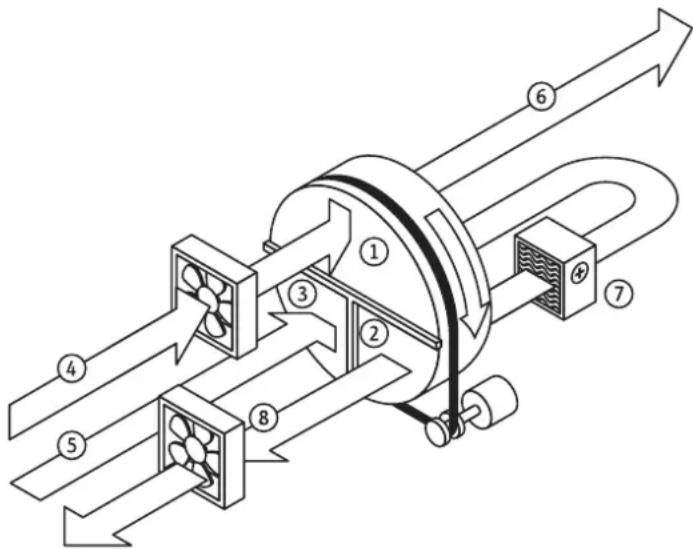

Informations sur l'appareil Description générale Les déshumidificateurs fonctionnant selon le principe d'adsorption sont utilisés pour le séchage dans le génie de procédé et le génie climatique, sur les chantiers et pour la déshumidification de locaux d’entreposage et de production dans lesquels les produits et les installations nécessitent une humidité de l'air particulièrement basse sur une large plage de températures. La technique d'adsorption rend possible une utilisation sécurisée et rentable, même à basse température de fonctionnement. Construction L'appareil de base se compose des modules suivants:

Ventilateurs pour le transport d’air

Filtre à air à chaque entrée d’air

Secteurs séparés pour l’air de processus (air à déshumidifier) et l’air de régénération (air humide évacué)

Secteur de purge pour la récupération d’énergie

Roue - roue de séchage pour la déshumidification au gel de silice

Unité d’entrainement avec moto-réducteur, poulie et courroie crantée

Échangeur de chaleur pour le chauffage de l'air de régénération

D'autres composants sont possibles selon les options sélectionnées (voir annexe technique). La roue de séchage tourne continuellement à une vitesse réduite (de 2 à 40t/h selon la configuration) pendant la déshumidification. En même temps, l'air de processus et l'air de régénération alimentent simultanément la roue de séchage via les secteurs, de sorte que cette dernière peut absorber et évacuer constamment l'humidité. Air de processus L'air à déshumidifier est aspiré par un ventilateur. L'air de processus(4) traverse le secteur de déshumidification(1) de la roue de séchage. C’est là que le matériau de sorption (gel de silice) extrait l'humidité contenue et la lie (adsorption). En même temps, la température de l’air sec(6) augmente pour des raisons physiques. Ensuite, l’air séché se rend vers la sortie d'air sec.5 FR déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700 Air de régénération L'air de régénération(5) est également aspiré par un ventilateur dédié et conduit à travers le secteur de purge(3). Pendant la déshumidification, la roue de séchage se réchauffe avec la chaleur d’adsorption libérée et la chaleur de régénération. Le secteur de purge(3) récupère la chaleur et refroidit la roue de séchage, ce qui réduit l'apport d'énergie nécessaire et améliore la capacité de déshumidification, particulièrement en cas de point de rosée bas. Pendant la traversée de l'échangeur de chaleur(7), l'air se chauffe entre 100°C et 140°C (selon la température d'aspiration) et, simultanément, l'humidité relative se réduit de beaucoup. L'air préparé de cette manière absorbe maintenant l’humidité liée dans le gel de silice (désorption) lors du passage dans le secteur de régénération(2). Enfin, l'air de régénération extrêmement humide(8) est évacué vers l'extérieur par la sortie d'air humide. Représentation de principe N° Désignation 1 Secteur de déshumidification 2 Secteur de régénération 3 Secteur de purge 4 Entrée air de processus 5 Entrée air de régénération 6 Sortie air sec 7 Échangeur de chaleur 8 Sortie air humide (air de régénération) Structure et composants Roue Le déshydrateur à adsorption fonctionne avec une roue de séchage (roue A) composée de couches de non-tissé plat et ondulé avec un gel de silice chimiquement lié. Il s’agit d’une structure en nid d'abeille, qui comprend de nombreux canaux d'air axiaux présentant une grande surface et des raccords directs vers la structure intérieure poreuse du gel de silice. Aucun gel de silice ne s'échappe en raison des excellentes propriétés mécaniques et physiques de la roue de séchage. La roue supporte un air saturé à 100% HR, mais pas les gouttes d'eau. La roue est ininflammable. Entraînement de la roue La roue est entrainée par un motoréducteur électrique. La transmission de la puissance s'effectue par le biais de poulies et de courroies synchrones. Contrôle des rotations de la roue L'appareil est équipé d'un contrôle de la rotation de la roue afin de détecter à temps un arrêt possible de celle-ci. Placement de la roue La roue est placée sur un axe en acier inoxydable avec des douilles de paliers lisses sans entretien. Étanchéité de la roue Un système d'étanchéité automatique avec rattrapage de jeu rend la roue et les secteurs d'air indépendants étanches les uns par rapport aux autres. Filtres Des filtres à air, grossiers ou fins pour le dépoussiérage du flux d'air en fonction de l'application, sont placés à chaque entrée d'air. Ventilateurs Les ventilateurs radiaux ou diagonaux sont conçus avec des moteurs EC économes en énergie. Des potentiomètres permettant un ajustement simple du débit se trouvent derrière le couvercle avant. La vitesse du ventilateur de l'air de processus et de l'air de régénération peut ainsi être réglée d'après les spécifications. Des soupapes d’étranglement supplémentaires dans les conduites d’air sont donc superflues.FR 6 déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700 Chauffage d'air de régénération Le chauffage de l'air de régénération est assuré par l'échangeur de chaleur électrique qui se compose de résistances chauffantes indépendantes. Celles-ci peuvent être à un ou à plusieurs niveaux, selon le modèle de déshumidificateur et la taille du chauffage. La régulation de la température de régénération s'effectue via une régulation thermostatique à deux points. Les détecteurs de température de sécurité (STW) mesurent la température de l'air de régénération évacué (RAL), ainsi que la température de l'air de régénération du chauffage (RHZ). En premier lieu, la régulation s'effectue afin d’obtenir un RHZ aussi constant que possible. La valeur RAL peut toutefois augmenter fortement lorsque la charge d'humidité diminue, de sorte que le chauffage est coupé avant d’atteindre le RHZ. De cette manière, on atteint une adaptation idéale de la puissance de l'énergie de régénération au point d'exploitation. Composants de sécurité L'appareil de base est équipé des composants de sécurité suivants pour la protection contre les températures inadmissibles:

Pressostat différentiel (interrupteur Δp) pour la surveillance de la direction et de la valeur du débit de l'air de régénération.

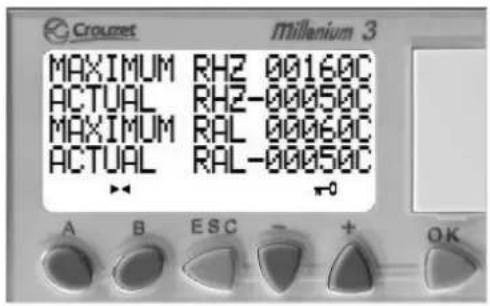

Limiteur de température de sécurité (STB RHZ) pour la surveillance de la température maximale admissible après chauffage (thermostat maximum).

Limiteur de température de sécurité (STB RAL) comme contrôle de rotation de la roue qui est placé dans l'air évacué et se déclenche lorsque la température dépasse le seuil admissible à la suite d’un arrêt de la roue.

D'autres composants sont possibles selon les options sélectionnées (voir annexe technique). Remarque Le déclenchement d'un composant de sécurité provoque un arrêt de l'appareil (STOPP)(STOP) alors que la temporisation reste active. Avant d’intervenir sur l’appareil, attendez que la phase de temporisation complète soit terminée. Système électrique Toute la technique de commutation, de commande et de régulation se trouve dans le boîtier électrique intégré sur le carter du déshumidificateur. Le boîtier électrique est conçu pour une sécurité élevée avec classe de protection IP53 (voir annexe technique). L'accès aux bornes pour le contrôle et la commande à distance s'effectue, selon le modèle, par le couvercle avant ou celui du boîtier de commande. L'accès aux touches reset des limiteurs de température de sécurité et aux potentiomètres de régulation de la ventilation se trouve également là. L'alimentation électrique s'effectue sur le côté de l'appareil par un raccord vissé correspondant et est directement reliée aux bornes de l’interrupteur principal ARRÊT D’URGENCE. Carter Le carter du déshumidificateur se compose, selon le modèle, de tôle d'acier galvanisée ou de tôle en acier inoxydable. Options D’autres options sont également disponibles pour les déshydrateurs à adsorption de la série «TTR» (voir aussi le chapitre «Options» de cette notice d’instructions).7 FR déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700 Types d'utilisation Légendes pour les exemples d'utilisation possibles: Aspiration de l’air de régénération (19) Sortie air humide (18) Air de processus (11) Air sec (17) Séchage de l’air ambiant avec installation à l’intérieur L'appareil est placé à l'intérieur du local qui doit être déshumidifié.

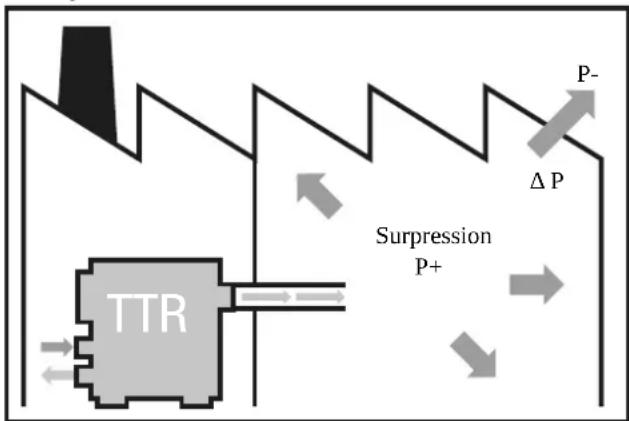

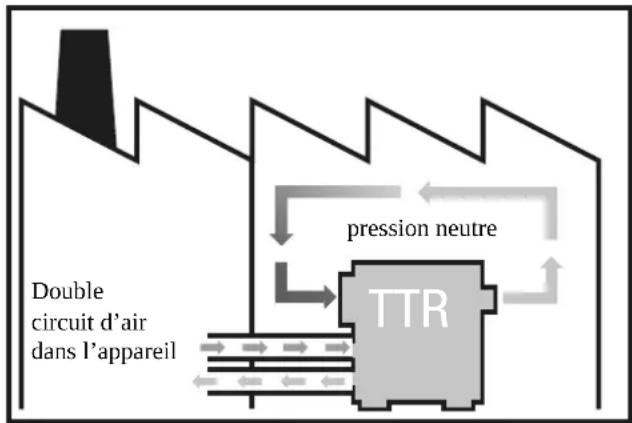

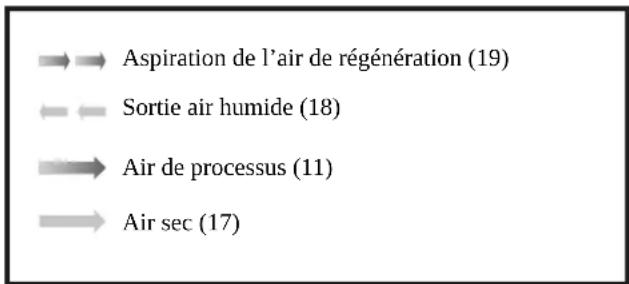

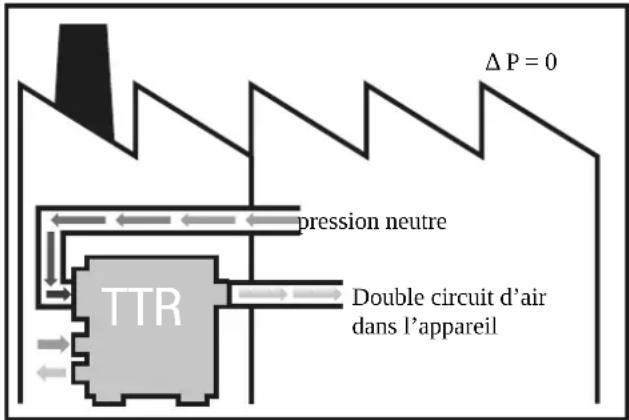

L'appareil fonctionne en mode recyclage.

La conduite de transport d’air pour l'entrée d'air de régénération(19) doit être dirigée vers l'extérieur.

La conduite de transport d'air pour la sortie d'air humide (air de régénération(18)) doit être dirigée vers l'extérieur. Exemple1: séchage de l’air ambiant avec installation à l’intérieur TTR pression neutre Double circuit d’air dans l’appareil Séchage de l’air ambiant avec installation à l’extérieur

La conduite de transport d'air pour l'entrée d'air de processus(17) est dirigée vers le local à sécher afin d'absorber l'air humide du local.

La conduite de transport d'air pour la sortie d'air sec(11) est dirigée vers le local afin d’y introduire l'air sec Exemple2: séchage de l’air ambiant avec installation à l’extérieur TTR pression neutre Double circuit d’air dans l’appareil Δ P = 0 Mode aération avec installation à l’extérieur

La conduite de transport d'air pour la sortie d'air sec(11) est dirigée vers le local à déshumidifier afin d’y introduire l'air sec. Exemple3: mode aération avec installation à l’extérieur TTR Surpression

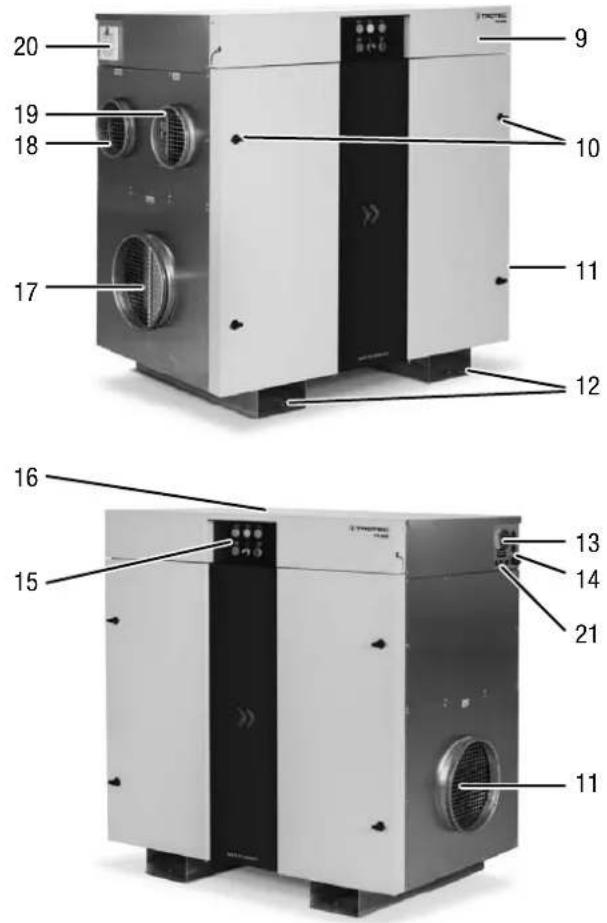

Δ PFR 8 déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700 Représentation de l’appareil

N° Désignation 9 Couvercle avant (rabattable) 10 Portes pour l'accès aux filtres à air et la maintenance 11 Sortie d'air sec avec raccord pour la conduite d'air 12 Passages pour gerbeuse à fourche 13 Interrupteur principal avec fonction ARRÊT D'URGENCE 14 Raccord vissé pour le câble de raccordement au secteur (sur place) 15 Panneau de commande 16 Cache du boîtier électrique 17 Entrée d'air de processus avec raccord pour la conduite d'air 18 Sortie d'air humide (air de régénération) avec raccord pour la conduite d'air 19 Entrée d'air de régénération avec raccord pour la conduite d'air 20 Ventilation du boîtier électrique, filtre à air inclus 21 Passage de câble pour les conduites de commande Identification du produit Une plaque signalétique permet une identification sans équivoque du déshydrateur à adsorption. La plaque signalétique se trouve à l’intérieur du boîtier de commande et au niveau du passage de câble. Le sigle CE est présent sur la plaque signalétique.

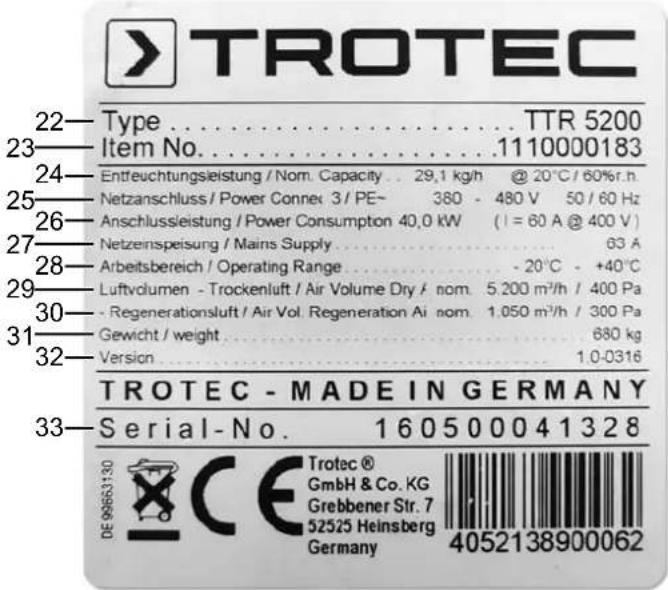

Légende L’illustration montre à titre d’exemple la plaque signalétique d’un TTR 5200. Les données spécifiques à l’appareil et les caractéristiques techniques varient en fonction du modèle et des options (voir annexe technique). N° Désignation Unité 22 Type / désignation de l’appareil

23 N° d’article Trotec

24 Capacité de déshumidification [kg/h] @ 20°C / 60% HR 25 Raccordement secteur

26 Puissance absorbée P = [kW] I = [A] @ 400V 27 Alimentation secteur [A] 28 Plage de fonctionnement [°C] 29 Volume d’air sec [m

/h] / [Pa] 30 Volume d’air de régénération [m

33 Numéro de série –9 FR déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700 Transport et installation Avertissement Risque de blessures graves en cas de chute de l’appareil. Il est autorisé de soulever l'appareil uniquement par les passages pour gerbeuse à fourche ou avec des sangles. Les embouts de tubes et les autres accessoires ne doivent en aucun cas être utilisés comme points de levage! La capacité de charge de l'installation de levage doit être conçue pour supporter le poids de l'appareil (voir annexe technique). L’appareil peut être livré avec un châssis de transport doté de coins de levage avec orifices pour fixations de levage ou un dispositif semblable (voir annexe technique). À observer avant le transport à l’aide du dispositif de levage: Avertissement Risque de blessures provoquées par les charges suspendues. Assurez-vous que personne ne se trouve à proximité.

Le transport à l’aide du dispositif de levage ne doit être effectué que par des personnes qualifiées.

Observez le centre de gravité de la charge pendant le transport. Mise en place de l'appareil

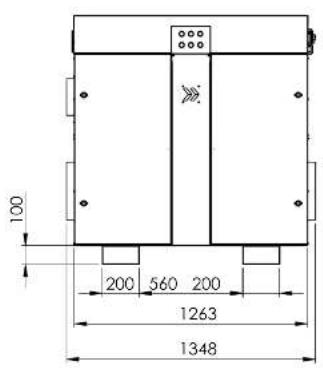

Placez l'appareil sur une surface solide, sèche et plane. Il est nécessaire de prévoir une plaque de support pour la répartition du poids selon la résistance du sol. Un socle n’est pas requis. – Veillez à l’absence de glissement et évitez les sols oscillants. – Placez l'appareil de façon à laisser l’entrée et la sortie d'air libres et assez d’espace pour le raccordement des conduites de transport d'air. – Veillez à laisser une place suffisante pour l'utilisation et la maintenance de l'appareil (voir annexe technique).

Placez l'appareil uniquement sur des surfaces couvertes. Des appareils disposant d'une classe de protection plus élevée sont disponibles sur demande pour l'installation à l'air libre. Assurez-vous que l'eau ne peut pas pénétrer à l'intérieur de l'appareil par les orifices d'entrée et de sortie d'air. Pour minimiser ce risque, raccordez une conduite de transport d'air si nécessaire. L’appareil peut être livré en option avec une protection contre les intempéries. N’exposez pas l’appareil aux intempéries sans protection adéquate.

Veillez à un écart suffisant entre la sortie d'air humide et l'entrée d'air. La distance entre la sortie d'air humide et l'embout d'aspiration pour les appareils aspirant librement doit être de 2m minimum afin que l'air humide évacué ne soit pas directement de nouveau aspiré.

Les conduites de transport d'air doivent être posées de manière à supporter la pression statique disponible des ventilateurs (voir annexe technique).

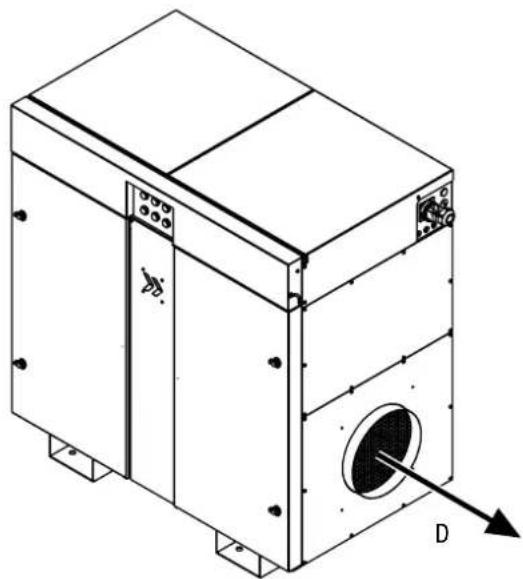

La conduite de l'air de régénération évacué (C) doit être légèrement inclinée (1,5% au min.), afin que le condensat éventuel ne retourne pas dans l'appareil ou n’entrave le débit d'air. Si une conduite d'air montante est inévitable, il est nécessaire de créer un point bas pour le drainage (par ex. via un siphon). Mise en place des filtres à air Remarque Pour éviter tout endommagement au niveau de l'appareil, veuillez ne pas l’utiliser sans filtre à air! Assurez-vous que tous les filtres à air ont bien été mis en place avant l’installation et avant la mise en marche. Vous trouverez les indications relatives à l’installation et au remplacement des filtres à air dans le chapitre Maintenance.FR 10 déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700 Représentation de principe

Il est possible d'obtenir une version inverse en option.

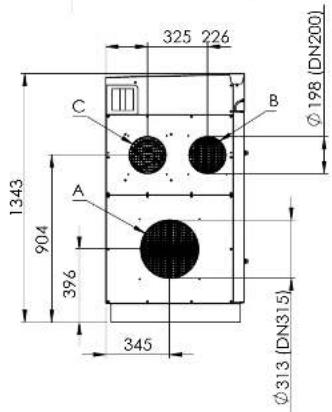

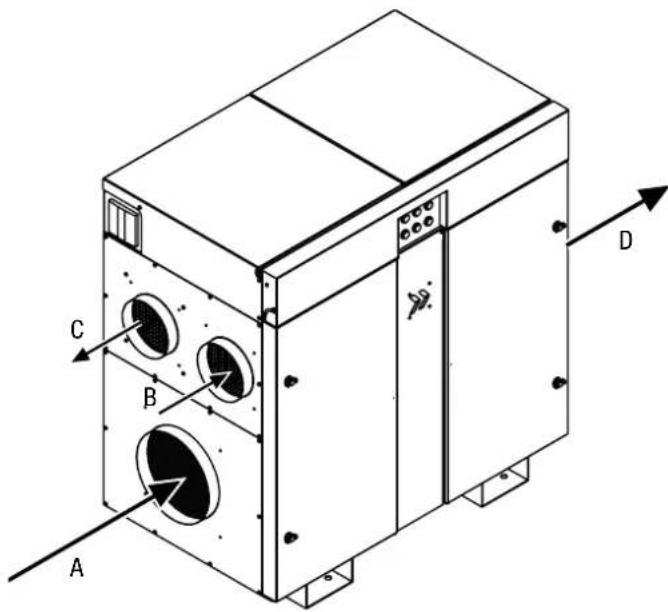

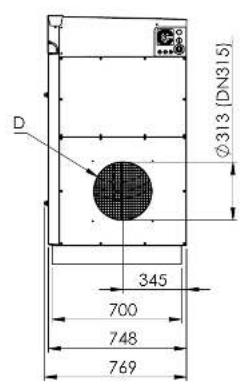

N° Désignation A Entrée air de processus B Entrée air de régénération C Sortie air humide (air de régénération) D Sortie air sec Montage et installation Raccordement secteur Avertissement relatif à la tension électrique Tout travail au niveau des composants électriques doit être réalisé exclusivement par un électricien qualifié! Les photos ci-dessous montrent les séries TTR800 à TTR3700 et sont valables en tant qu’exemples pour tous les modèles de la série TTR. Les bornes de raccordement au réseau se trouvent directement sur l'interrupteur principal derrière le cache de l'interrupteur principal.

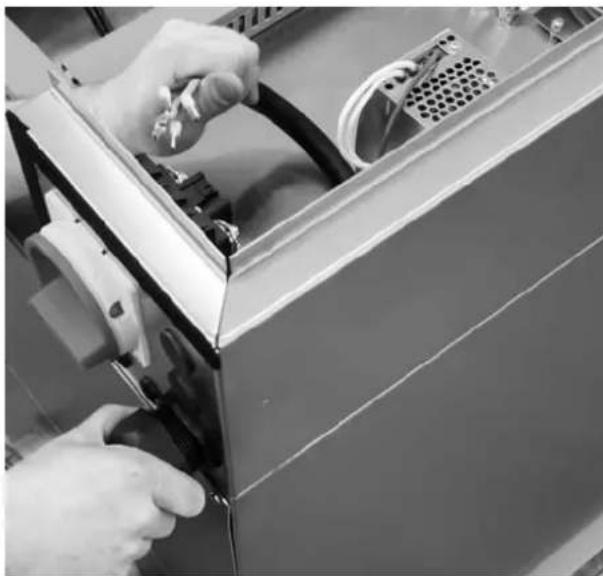

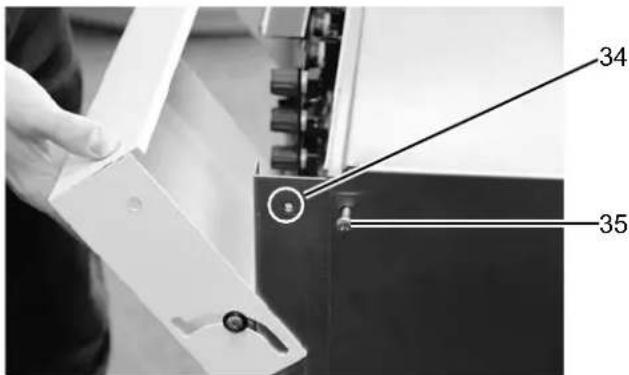

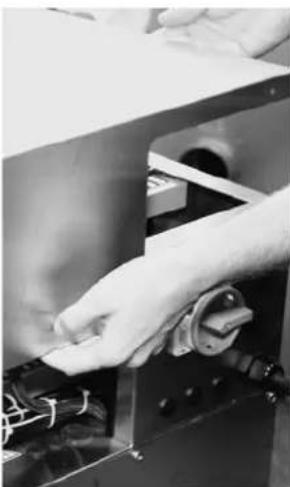

1. Desserrez les deux vis(34) du couvercle avant.

2. Soulevez légèrement le couvercle avant et rabattez-le vers

3. Desserrez les vis(35) du cache du boîtier électrique.

4. Tirez le cache du boîtier électrique vers l'avant ou

soulevez-le.11 FR déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700

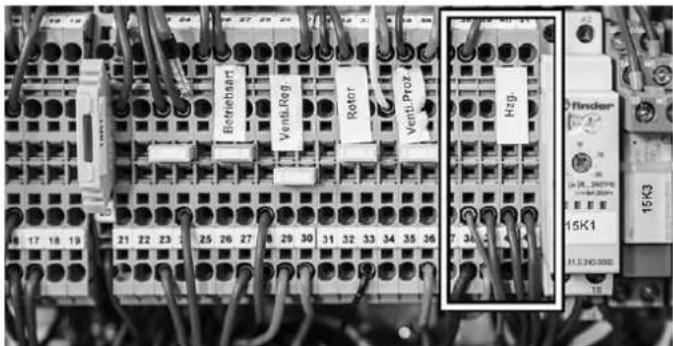

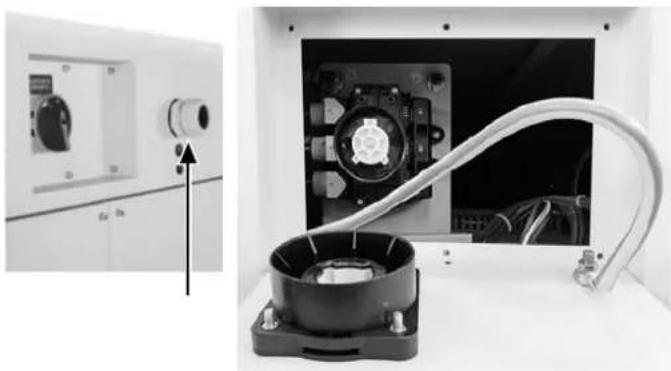

5. Passez le câble de raccordement au réseau dans le

raccord vissé de l'appareil et raccordez les bornes d'alimentation. Observez le schéma électrique de l'annexe technique pour le raccordement de l'appareil. L'ordre des phases est arbitraire.

6. Posez le câble et vissez le raccord tout en vérifiant la

décharge de traction. Dans la version décrite ci-après également, les bornes de raccordement au secteur se trouvent directement sur l'interrupteur principal derrière le cache de l'interrupteur principal. Les photos ci-dessous montrent les séries TTR5200 à TTR13500:

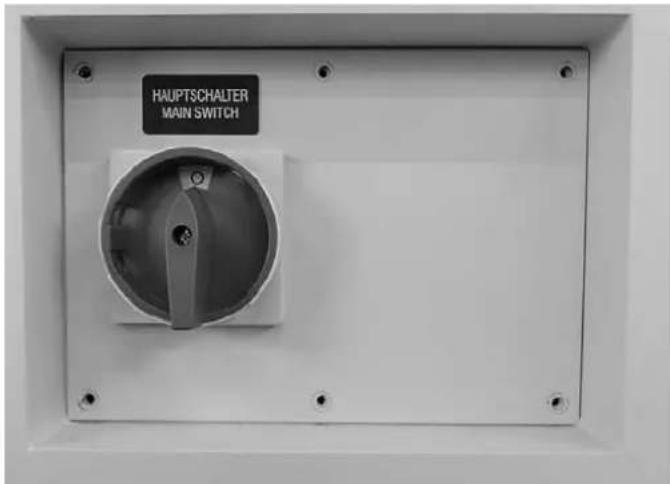

1. Placez l'interrupteur principal sur la position 0.

2. Desserrez les vis et ouvrez le cache.

ð Le cache ne peut être ouvert que si l'interrupteur principal se trouve exactement sur la position 0!

3. Passez le câble de raccordement au réseau dans le

raccord vissé de l'appareil et raccordez les bornes d'alimentation. Observez le schéma électrique de l'annexe technique pour le raccordement de l'appareil. L'ordre des phases est arbitraire.

4. Posez le câble, vissez le raccord pour câble tout en

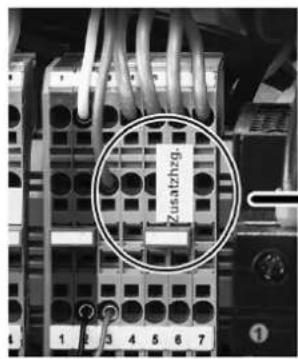

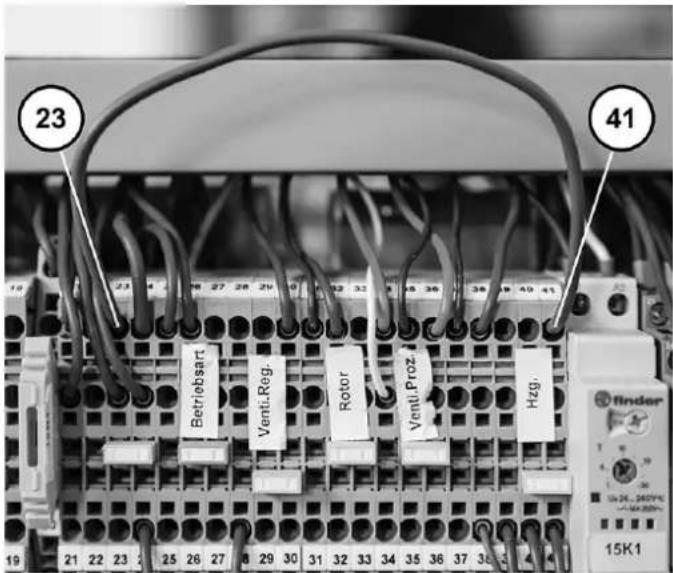

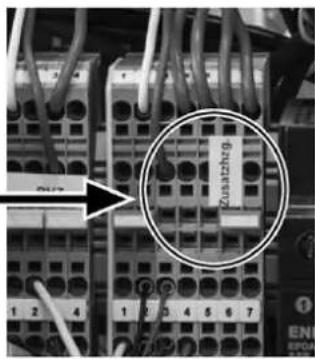

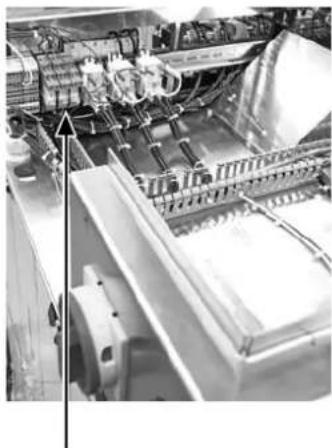

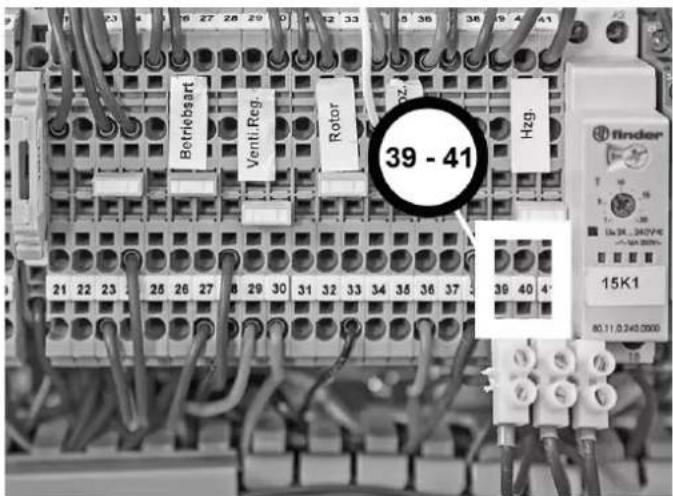

vérifiant la décharge de traction. Raccordement des lignes de commande MARCHE/ARRÊT à distance Si vous voulez faire fonctionner l'appareil à distance, par exemple par l'intermédiaire d'une salle de contrôle ou d'un système de gestion technique des bâtiments, raccordez le contact de commande externe (NO, contact à fermeture) aux bornes correspondantes. La tension de commande est de 24VDC (voir le détail des schémas électriques dans l'annexe technique). Commande par hygrostat externe (% HR) Il est possible de contrôler l'appareil via un hygrostat externe (en option). La tension de commande est de 24VDC. L'hygrostat externe est branché au bornier selon le schéma électrique (voir annexe technique). Si l’humidité relative descend en dessous de la valeur de consigne réglée, le contact se ferme et la déshumidification s’arrête. Les photos ci-dessous montrent les bornes pour la commande à distance et les relais à contacts secs:FR 12 déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700 Mode ventilation d’air de processus Sélectionnez le mode ventilation d’air de processus, si vous avez besoin d’un mouvement de l'air constant, même pendant les périodes où un séchage de l'air n'est pas requis. À cet effet, déplacez le cavalier correspondant (bleu) des bornes associées (voir le détail des schémas électriques dans l'annexe technique). Le ventilateur d'air de processus continue de fonctionner, même si l'hygrostat est éteint et le contact externe de l'hygrostat ouvert. Le mode hygrostat et le mode ventilation s'arrêtent uniquement lors de l'extinction de l'appareil (STOPP) (STOP); le ventilateur s'arrête après la période de temporisation. En déplaçant le cavalier, vous pouvez à tout moment revenir au mode de déshumidification normal. Il est possible d'activer le mode de fonctionnement de ventilation d’air de processus sur place ou à distance. Contacts d’informations à distance La signalisation à distance s'effectue depuis des contacts inverseurs secs que vous pouvez directement capter à partir des relais correspondants:

Ces contacts d'information à distance ont la même signification que les lampes correspondantes sur le panneau de commande (voir la description sous Utilisation). Observez les schémas électriques dans l'annexe technique pour une affectation correcte des contacts. Mise en place des filtres à air Assurez-vous avant la mise en marche que tous les filtres à air ont bien été mis en place. Les photos suivantes sont des illustrations de principe:

1. Ouvrez la porte gauche du boîtier électrique.

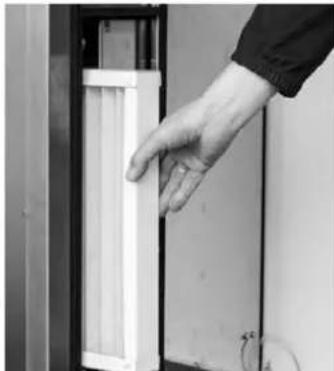

2. Vérifiez que les bons filtres ont été insérés aussi bien à

l’entrée air de processus qu’à l’entrée air de régénération (voir annexe technique):

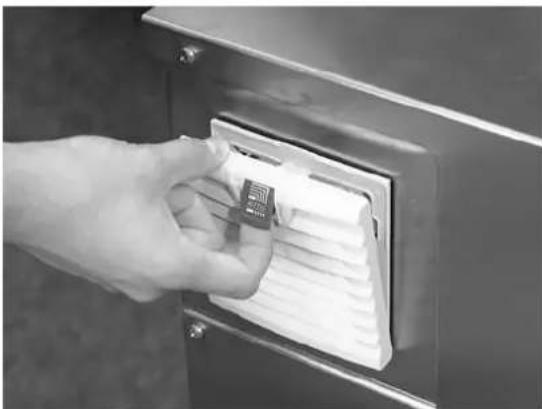

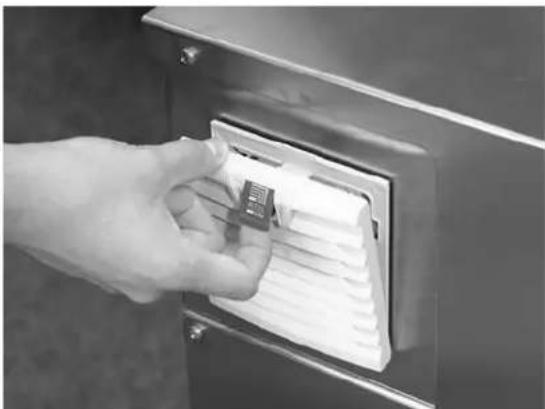

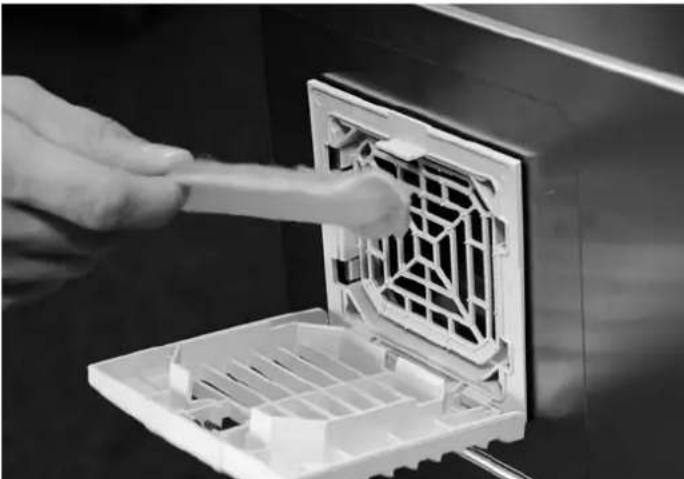

3. Vérifiez que le filtre de ventilation du boîtier électrique est

en place:13 FR déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700 Mise en service Conditions

Vérifiez l’installation correcte de tous les filtres à air.

Vérifiez la fermeture et le vissage de toutes les portes, de tous les clapets et de tous les caches.

Vérifiez les raccordements corrects et le vissage ou la sécurisation au moyen de sangles de toutes les conduites de transport d'air.

Vérifiez l'absence d'objet et d'obstacle sur tous les trajets de transport d'air.

Vérifiez les conditions d'utilisation admissibles conformément aux caractéristiques techniques.

Effectuez les réglages de base, le cas échéant en fonction des indications de l’annexe technique. Avertissement relatif à la tension électrique Tout travail au niveau des composants électriques doit être réalisé exclusivement par un électricien qualifié! Assurez-vous que l’installation électrique correspond bien à la documentation technique. Vérifiez la continuité du conducteur de protection. Première mise en service Si l’option «Flowmatic S» est installée, continuez à l’étape N° 4. Il est nécessaire de régler correctement le débit d'air de régénération conformément aux données techniques pour permettre une utilisation optimale de l'appareil. L'accès aux potentiomètres suivants se trouve derrière le couvercle avant: – Valeur de consigne régime du ventilateur d’air de processus (Proz./proc.) et – Valeur de consigne régime du ventilateur d’air de régénération (Reg./rég.) pour le réglage du débit d'air par le biais du régime de ventilateur. Il faut passer en mode manuel (ORT) (LOCAL) pour les mesures, les réglages, etc., qui doivent être effectués pendant le fonctionnement.

1. Tournez le sélecteur en position I.

2. Ouvrez le couvercle avant(9).

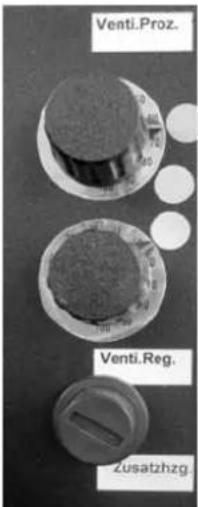

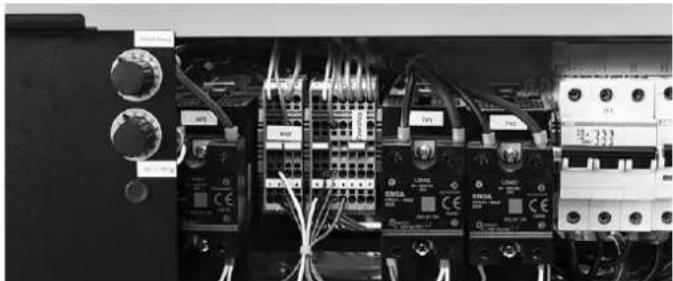

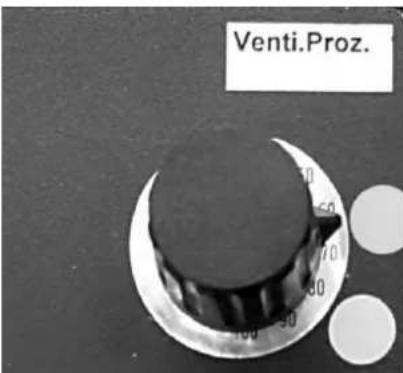

ð Les deux potentiomètres se trouvent à droite derrière le couvercle avant: – Valeur de consigne régime du ventilateur d’air de processus (Proz.) (proc.) et – Valeur de consigne régime du ventilateur d’air de régénération (Reg.) (rég.) pour le réglage du débit d'air en fonction des indications de l’annexe technique.

3. Adaptez le débit d'air de régénération en mode

ORT (LOCAL). Il est ainsi également possible d'adapter les réglages aux conduites d'air sur place pour un fonctionnement idéal.

4. Continuez ensuite comme pour la mise en service normale.FR 14

déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700 Utilisation

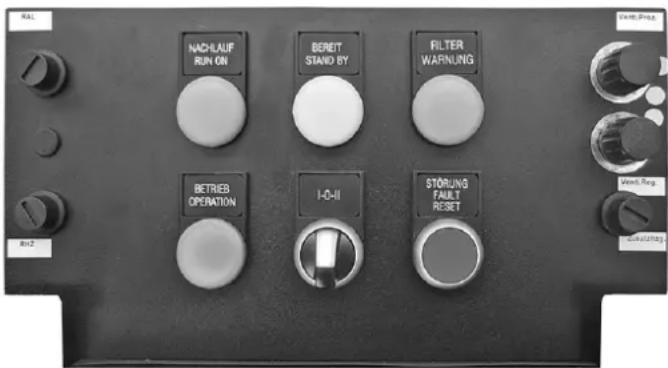

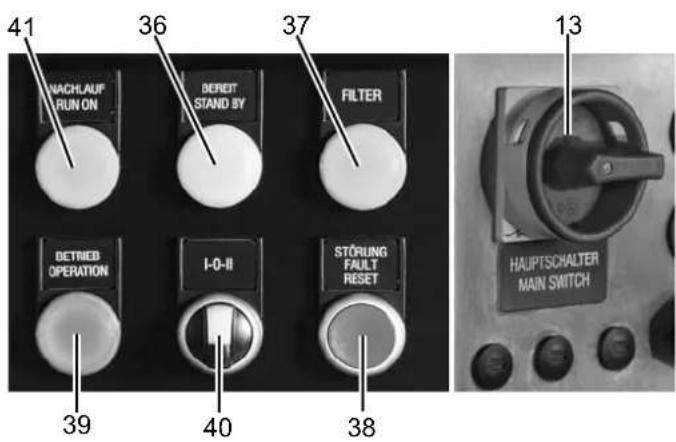

Interrupteur principal avec fonction ARRÊT D'URGENCE 0: l'appareil est éteint. I: l’appareil est en marche.

Voyant PRÊT/STAND BY Indique que l'appareil est prêt pour le mode DISTANT: - présence tension secteur - sélecteur en position II – MODE DISTANT - contact FERN EIN (DISTANT MARCHE) pas encore activé

Voyant FILTRE Indique que le débit d'air d'un ou de plusieurs filtres à air est trop faible. Les détecteurs de pression différentielle contrôlent le débit d'air des filtres et indiquent à temps l'encrassement d'un filtre. Remplacez les filtres encrassés suffisamment tôt pour éviter d'entraver le fonctionnement de l'appareil. N° Désignation

STÖRUNG / FAULT (DÉFAUT) – Voyant et bouton RESET Message de défaut général avec arrêt de l'appareil (STOPP) (STOP) dû - au limiteur de température de sécurité (STB RHZ) pour la surveillance de la température maximale admissible après chauffage (thermostat maximum). - au limiteur de température de sécurité (STB RAL) comme contrôle de rotation de la roue qui est placé dans l'air évacué et se déclenche lorsque la température dépasse le seuil admissible à la suite d’un arrêt de la roue. - au pressostat différentiel (interrupteur Δp) pour la surveillance de la direction et du débit de l'air de régénération. - à une erreur de phase – vérifiez l'alimentation secteur ou les fusibles. - à un défaut du moteur du ventilateur d'air de régénération ou d'air de processus. - le cas échéant, à des messages de défaut généraux des options supplémentaires (voir annexe technique)

Voyant BETRIEB / OPERATION (FONCTIONNEMENT) Indique le début du fonctionnement de l'appareil après la mise en marche via - le sélecteur en position I - ou le sélecteur en position II et le contact FERN EIN (DISTANT MARCHE) fermé

Sélecteur ORT-/FERN-BETRIEB (MODE LOCAL/

Voyant NACHLAUF / RUN ON (TEMPORISATION) Indique la temporisation de l'appareil encore chaud une fois la tension de commande coupée.15 FR déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700 Remarque: L'interrupteur principal sert à mettre l’appareil en marche et ne doit être utilisé comme interrupteur d'ARRÊT D'URGENCE qu’en cas d'urgence pour arrêter l’appareil. Avertissement Une temporisation contrôlée par la température du ventilateur d'air de régénération est prévue pendant 5 minutes environ après l'arrêt de l'installation, afin d'éviter un défaut de l'échangeur de chaleur dû à une accumulation de chaleur ou à un déclenchement inutile du limiteur de température de sécurité. Avant d’intervenir sur l’appareil, attendez que la phase de temporisation complète soit terminée. Pour arrêter l’appareil normalement (STOPP) (STOP), veuillez utiliser le sélecteur ORT-/FERN-BETRIEB (MODE LOCAL/ DISTANT) I – 0 – II(40) qui déclenche la fonction de temporisation (le voyant NACHLAUF / RUN ON (TEMPORISATION)(41) s’allume). Veuillez ne déconnecter l'appareil à l’aide de l'interrupteur principal pour le transport ou l'entreposage qu’une fois la temporisation terminée. Mise en marche de l'appareil ü L'appareil est raccordé avec l’alimentation secteur conformément sécurisée.

1. Tournez l'interrupteur principal(13) en position I.

2. Sélectionnez le mode désiré au moyen du sélecteur

I – 0 – II(40): ð A mode local I Tournez le sélecteur en position I: le voyant BETRIEB/OPERATION (FONCTIONNEMENT)(39) s’allume– l'appareil démarre. ð B mode distant II Tournez le sélecteur en position II: le voyant BEREIT/STAND BY (PRÊT)(36) s’allume jusqu'à l'activation du contact FERN EIN (DISTANT MARCHE)– dès que le contact FERN EIN (DISTANT MARCHE) est activé, le voyant BETRIEB/OPERATION (FONCTIONNEMENT)(39) s’allume– l'appareil démarre. Remarque Il est nécessaire de respecter les quantités d’air indiquées dans l'annexe technique afin de maintenir la pleine capacité de déshumidification et d'éviter les détériorations provoquées par un débit insuffisant d'air de régénération. Les filtres à air encrassés réduisent le débit d'air et doivent être remplacés à temps. Arrêt de l'appareil (STOPP) (STOP)

1. Tournez le sélecteur(40) en position0 ou bien ouvrez le

contact FERN EIN (DISTANT MARCHE). ð Le voyant BETRIEB/OPERATION (FONCTIONNEMENT)(39) s’éteint. ð Le voyant NACHLAUF / RUN ON (TEMPORISATION)(41) s’allume. ð L'appareil passe en mode temporisation. Mode temporisation Le ventilateur d'air de régénération continue de fonctionner (contrôlé par température) pendant 5 minutes environ afin d'évacuer la chaleur accumulée par le chauffage. La commande reste active. Un redémarrage est possible à tout moment pendant la temporisation. Les ventilateurs démarrent progressivement, l'appareil passe en fonctionnement normal avec un retard d'environ 20 secondes. Le ventilateur d'air de régénération s'arrête une fois la durée de temporisation écoulée, les voyants s'éteignent. Mise hors service Pour un arrêt complet, par exemple pour le transport ou la maintenance, placez l’interrupteur principal ARRÊT D'URGENCE(13) en position0 une fois la phase de temporisation terminée. Stockage

Après son nettoyage, entreposez l'appareil propre au sec et protégez-le de la poussière.

Avant la remise en service de l’appareil, vérifiez l’état du câble secteur. En cas de doute quant à son état, faites réparer le câble ou appelez le SAV.

Dans tous les cas, faites vérifier l'appareil une fois par an par un électricien qualifié.FR 16 déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700 Défauts et pannes La détection de défaut éteint l'appareil (STOPP) (STOP), seule la temporisation est encore activée. Après avoir éliminé la cause du défaut, il est nécessaire de remettre le message de défaut des STB ou les STB à zéro avec les boutons reset correspondants.

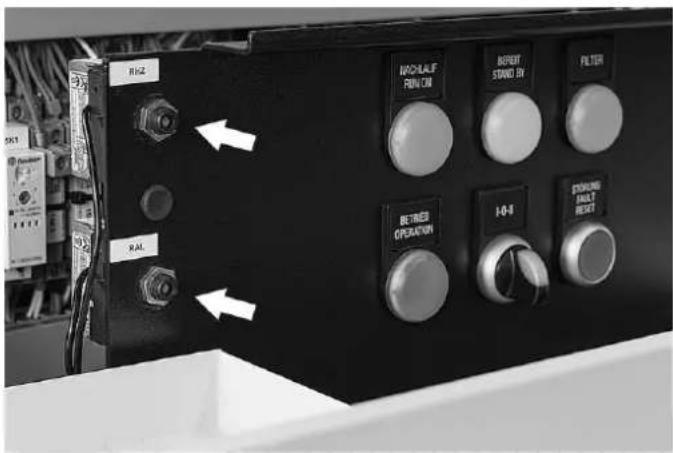

3. le cas échéant, bouton reset des options supplémentaires

(voir annexe technique)

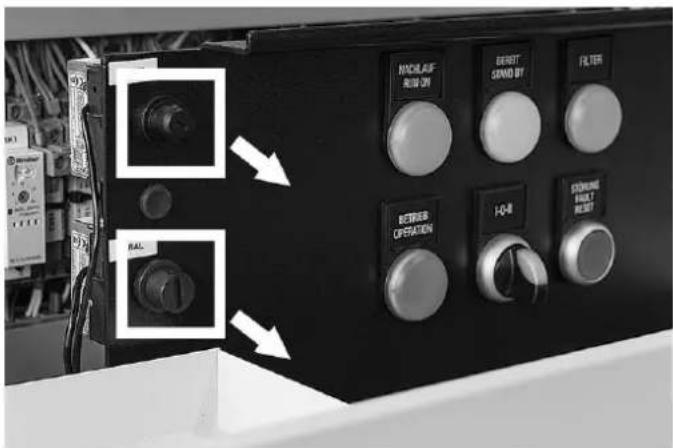

1. Ouvrez le couvercle avant et retirez le cache correspondant

2. Pressez le bouton reset correspondant et replacez le

(DÉFAUT / FAULT – RESET)(38) pour acquitter les dysfonctionnements des STB ou le message de défaut Δp.17 FR déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700 Élimination des défauts Défaut Cause du défaut Mesure Voyant «Störung» (défaut) allumé

Le contrôle de rotation (STB RAL) réagit

Le débit d’air de processus est interrompu

La température de l’air de rég. a augmenté de façon anormale

Vérification du réglage du thermostat

Contrôle fonctionnel de l’entraînement de la roue, réparation au besoin

Contrôle fonctionnel du ventilateur de l’air de processus

Le cas échéant, contrôle de la rotation des soupapes d’étranglement

Actionnement de la touche reset

Le thermostat de maximum (STB RHZ) réagit

Le débit d’air de régénération est interrompu

La température de l’air de rég. a augmenté de façon anormale

Vérification du réglage du thermostat

Contrôle fonctionnel du ventilateur de l’air de rég.

Le cas échéant, contrôle de la rotation des soupapes d’étranglement

Contrôle des filtres

Actionnement de la touche reset

Le pressostat différentiel de l’air de régénération bloque

Vérification de la tuyauterie

Contrôle du réglage, correction le cas échéant

Contrôle fonctionnel du pressostat

Le(s) ventilateur(s) ne tourne(nt) pas • Voir plus bas Déshumidification insuffisante

Débits d’air incorrects • Mesure des débits d’air

Contrôle des filtres

Vérification de l’absence de fuites sur le carter (panneaux/portes)

Contrôle du joint radial et périphérique de la roue

Le cas échéant, contrôle des soupapes d’étranglement

Contrôle du sens de rotation des ventilateurs

Panne du chauffage de régénération • Vérification du fonctionnement du chauffage, mesure des températures, organisation du remplacement le cas échéant

Contrôle des fusibles, remplacement le cas échéant

Contrôle des relais, organisation du remplacement le cas échéant

Contrôle du réglage du thermostat de régulation

Filtre encrassé • Remplacement du filtre

Le débit d’air de processus est interrompu

Contrôle fonctionnel du ventilateur de l’air de processus, organisation du remplacement le cas échéant

Contrôle des conduits d’air, des clapets

La roue ne tourne pas • Contrôle de la tension de la courroie/de la chaîne

Contrôle fonctionnel du moteur d’entraînement, organisation du remplacement le cas échéant

Contrôle de la bonne fixation de la poulie, resserrage au besoin

Sens de rotation de la roue incorrect • Correction du sens de rotationFR 18 déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700 Défaut Cause du défaut Mesure Déshumidification insuffisante

Les joints ne ferment pas bien ou sont défectueux

Rectification de la position des joints (en particulier des joints radiaux) ou remplacement

Fuites d’air sur les raccords ou les ventilateurs

Élimination des fuites

Le débit d’air de régénération est interrompu

Contrôle fonctionnel du ventilateur de l’air de rég.

Contrôle des conduits d’air, des clapets

La roue est défectueuse • Organisation du remplacement de la roue Les ventilateurs ne tournent pas

Câble d'alimentation électrique coupé • Contrôle et rétablissement du raccordement

Une phase est manquante • Vérification des phases

La roue n’est pas fixée • Fixation de la roue

Le moteur est défectueux • Organisation du remplacement du moteur Bruits métalliques, cliquetis

La roue d’un ventilateur n’est pas fixée

Contrôle des ventilateurs de l’air de processus et de rég., organisation du remplacement le cas échéant

La courroie crantée ou la chaîne d’entraînement de la roue patine

Contrôle de la tension de la courroie crantée/ de la chaîne

Contrôler l’absence de dommage sur la roue dentée / les pignons (à la périphérie de la roue).

Contrôle de la libre rotation de la roue, remplacer le palier au besoin Avertissement L’utilisation de l’appareil peut comporter des risques s’il est réparé de manière incorrecte par des personnes non compétentes. Toute élimination de défaut nécessitant une intervention sur le système mécanique ou électrique doit, par principe, être effectuée exclusivement par du personnel qualifié ou des membres du SAV. Si le défaut ne peut pas être éliminé malgré le recours à la liste ci-dessus, veuillez vous adresser au SAV compétent ou à notre centrale.19 FR déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700 Entretien Avant toute opération de maintenance Avertissement relatif à la tension électrique Avant toute intervention sur l'appareil, placez l'interrupteur principal en position0. Une période de refroidissement de 30 minutes au minimum doit être respectée avant le démontage. Vérifiez l’arrêt de tous les moteurs et de tous les ventilateurs, ainsi que le refroidissement complet, avant chaque intervention. Avant toute opération de maintenance

Par principe, il faut passer en mode manuel (ORT) (LOCAL) pour les mesures, les réglages, etc., qui doivent être effectués pendant le fonctionnement.

Si le déshumidificateur était en marche, il est conseillé d’attendre la temporisation avant de l'éteindre et de respecter une période de refroidissement de 30 minutes au minimum avant le démontage.

Sécurisez toutes les pièces d'installation en amont et en aval du déshumidificateur et les fluides de service, comme la vapeur, contre une mise en service involontaire.

Placez le déshumidificateur hors tension pour tous les travaux de maintenance, d’inspection, de réparation et sécurisez l’interrupteur principal contre tout réenclenchement intempestif.

Placez un panneau d'avertissement et une sécurisation contre tout réenclenchement. Remarques pour la maintenance et les réparations

Effectuez tous les travaux de réglage, de maintenance et d'inspection prescrits dans les délais.

Informez les opérateurs avant le début de la maintenance, des réparations et de l'entretien.

Vérifiez le serrage de tous les raccords vissés qui ont été desserrés une fois la maintenance terminée.

Contrôlez le fonctionnement correct de tous les dispositifs de sécurité une fois la maintenance terminée. Remplacement des filtres à air Les intervalles de remplacement des filtres dépendent du degré de pollution de l'air et de la qualité des filtres. Les filtres encrassés affectent l'efficacité du déshumidificateur. Un changement de filtre est requis au plus tard quand le voyant de remplacement de filtre FILTER (FILTRE) s'allume sur le panneau de commande. Filtres à air pour entrée d'air, air sec et air de régénération

1. Ouvrez la porte d'accès aux filtres à air derrière les entrées

d'air. Sur le modèle standard, c'est la porte gauche de l'armoire, dans la version inverse, c'est la porte droite.

2. Retirez les filtres pour les différentes entrées d'air.

3. Remplacez les filtres si nécessaire.

4. Fermez de nouveau la porte de l'armoire.FR 20

déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700 Filtre à air du boîtier électrique Contrôlez le filtre à air du boîtier électrique une fois par mois et remplacez l'élément filtrant si nécessaire.

1. Pour ce faire, ouvrez le clapet du filtre du boîtier électrique.

2. Remplacez le filtre en cas d'encrassement. Refermez

ensuite le clapet jusqu'à encliquetage.21 FR déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700 Travaux généraux d’entretien Afin d’assurer un fonctionnement de l'appareil en toute sécurité, il est nécessaire de vérifier tous les composants ci-dessous au plus tard après 12 mois de fonctionnement ou 4000 heures de service et, le cas échéant, de les nettoyer ou de remplacer les composants endommagés et d’effectuer un contrôle de sécurité électrique. Dans les environnements sévères avec un taux élevé de poussières, nous recommandons d’effectuer un contrôle visuel à chaque remplacement des filtres à air. Composant Opération Remarques Remplacement / intervalle Pressostat différentiel Test de fonctionnement Point de commutation Au besoin en cas de défaut Motoréducteur Test de fonctionnement 4000h Relais statique SSR Test de fonctionnement Coupure Au besoin Relais de puissance Test de fonctionnement Coupure Au besoin Interrupteur d’arrêt d’urgence Test de fonctionnement Coupure de toutes les phases Au besoin Chauffage de régénération Test de fonctionnement Mesure des courants, nettoyage des surfaces au besoin Au besoin Limiteur de température de sécurité Test de fonctionnement Point de commutation, nettoyage du capillaire Au besoin Sonde de température Test de fonctionnement Contrôle des signaux, nettoyage du capteur Au besoin Détecteur de température Test de fonctionnement Point de commutation, nettoyage du capillaire Au besoin Thermostat NO 60 °C Test de fonctionnement Point de commutation Au besoin Relais temporisé Test de fonctionnement Durée programmée Au besoin Filtre à air Contrôle visuel Contrôle de l’état, remplacement le cas échéant Voyant filtre Ventilateur filtre Contrôle visuel Remplacement du filtre, nettoyage de la roue Au besoin Joints radiaux, roue de séchage Contrôle visuel Contrôle de l’état, remplacement le cas échéant Au besoin Boîtier électrique Contrôle visuel Nettoyage, soufflage de la poussière au besoin Au besoin Roue de séchage Contrôle visuel Bouchons, contrôle de l’état des surfaces, remplacement au besoin Au besoin Joints de porte Contrôle visuel Contrôle de l’état, remplacement le cas échéant Au besoin Joints périphériques, roue de séchage Contrôle visuel Contrôle de l’état, remplacement le cas échéant Au besoin Ventilateur air de régénération Contrôle visuel Nettoyage de la roue, contrôle du régime, mesure des courants 4000h Ventilateur air sec Contrôle visuel Nettoyage de la roue, contrôle du régime, mesure des courants 4000h Courroie crantée Contrôle visuel Contrôle de la tension et de l’état, remplacement le cas échéant Au besoin Liaisons électriques vissées Serrage Resserrage au besoin Au besoin Poulie de courroie crantée Serrage Vérification de la fixation par rapport à l’arbre Au besoin Entretien N’utilisez aucun détergent à base de solvant afin d'éviter toute détérioration des surfaces et des éléments de commande des appareils. Nettoyez les surfaces et les éléments de commande des appareils uniquement avec un chiffon humide et des produits nettoyants sans solvant.FR 22déshydrateur à adsorption TTR 2000 / TTR 2800 / TTR 3700 Influences négatives sur les roues Certaines substances et composés de la liste ci-dessous sont typiques pour les matières qui dissolvent les roues déshydratantes à base de gel de silice en nid d’abeilles ou influencent négativement la capacité de déshumidification. La roue déshydratante ne doit pas être alimentée avec de l'air contaminé par les substances suivantes ou de nature similaire. Même les concentrations les plus réduites dans l'air peuvent avoir des effets négatifs sur le matériau de la roue et la capacité de sorption. Les substances énoncées restent dans le matériau de la roue ou dans les éléments de la roue et peuvent provoquer les effets suivants:

Réduction des performances par obstruction des pores du gel de silice

Réduction des performances par réaction chimique avec le gel de silice A) Substances inorganiques (exemples) N° Substance Formule chimique Incidences 1 Chlorure de lithium LiCl Réduction des performances du gel de silice

2 Hydroxyde de sodium NaOH Destruction de la structure du gel de silice 3 Hydroxyde de potassium KOH Destruction de la structure du gel de silice 4 Chlorure de sodium NaCl Réduction des performances du gel de silice

5 Chlorure de potassium KCl Réduction des performances du gel de silice
