Caractéristiques	Détails
Type d'appareil	Climatiseur mobile
Capacité de refroidissement	12000 BTU/h
Surface recommandée	Jusqu'à 35 m²
Fonctionnalités	Refroidissement, déshumidification, ventilation
Niveau sonore	54 dB(A)
Consommation électrique	Environ 1,3 kW
Dimensions	700 x 360 x 330 mm
Poids	25 kg
Type de réfrigérant	R290
Utilisation	Idéal pour les espaces de vie, bureaux, chambres
Maintenance	Nettoyage régulier des filtres, vérification du tuyau d'évacuation
Sécurité	Protection contre la surchauffe, arrêt automatique
Garantie	2 ans
Accessoires inclus	Tuyau d'évacuation, télécommande

FOIRE AUX QUESTIONS - PAE 12 TROTEC

Comment installer le TROTEC PAE 12 ?

Assurez-vous de placer l'appareil sur une surface plane et stable. Branchez-le à une prise électrique, puis ouvrez la fenêtre pour installer le tuyau d'évacuation de l'air chaud à l'extérieur.

Quel est le niveau sonore du TROTEC PAE 12 ?

Le TROTEC PAE 12 a un niveau sonore d'environ 65 dB, ce qui est comparable à une conversation normale.

Quelle est la superficie recommandée pour l'utilisation du TROTEC PAE 12 ?

Le TROTEC PAE 12 est recommandé pour des pièces allant jusqu'à 35 m².

Comment nettoyer le filtre de l'appareil ?

Débranchez l'appareil, retirez le filtre, puis nettoyez-le sous l'eau tiède. Assurez-vous qu'il est complètement sec avant de le réinsérer.

Que faire si l'appareil ne refroidit pas correctement ?

Vérifiez si le filtre est sale, si le tuyau d'évacuation est correctement installé et si les fenêtres sont bien fermées pour éviter les entrées d'air chaud.

L'appareil émet un code d'erreur, que dois-je faire ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. Généralement, un redémarrage de l'appareil peut résoudre le problème.

Puis-je utiliser le TROTEC PAE 12 comme déshumidificateur ?

Oui, le TROTEC PAE 12 dispose d'une fonction déshumidification qui peut être utilisée pour réduire l'humidité dans l'air.

L'appareil consomme beaucoup d'énergie ?

Le TROTEC PAE 12 est conçu pour être économe en énergie, avec une classe d'efficacité énergétique de A, ce qui le rend relativement économique à utiliser.

Où acheter des pièces de rechange pour le TROTEC PAE 12 ?

Les pièces de rechange peuvent être commandées directement sur le site officiel de Trotec ou chez des revendeurs agréés.

MODE D'EMPLOI PAE 12 TROTEC

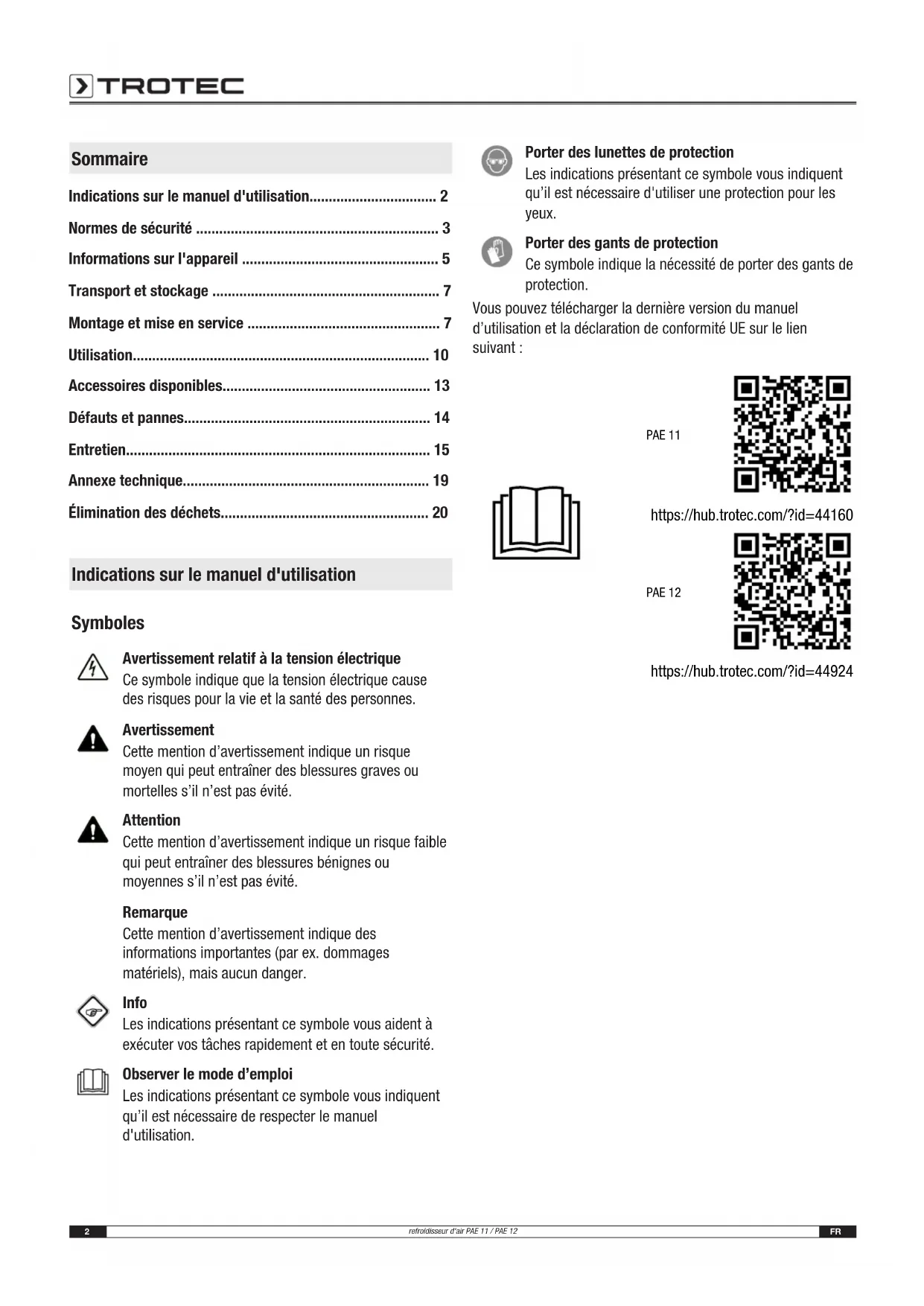

Indications sur le manuel d'utilisation. 2

Normes de sécurité 3

Informations sur l'appareil 5

Transport et stockage 7

Montage et mise en service 7

Utilisation. 10

Accessoires disponibles. 13

Défauts et pannes 14

Entretien. 15

Annexe technique 19

Élimination des déchets 20

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu’il est nécessaire de respecter le manuel d’utilisation.

Porter des lunettes de protection

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser une protection pour les yeux.

Porter des gants de protection

Ce symbole indique la nécessité de porter des gants de protection.

les peuvent télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sur le lienvant :

PAE 11

Veuillez tirer attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d'une instruction adéquate relative à une utilisation sûre de l'appareil et qu'ils comprennent les dangers émanant de l'utilisation.

Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones représentant un risque d'explosion.
• N'utilisez pas l'appareil dans des atmosphères agressives.
• Installez l'appareil debout et de façon stable sur une surface solide.
• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
• Ne touchez ou n’utilisez pas l’appareil les mains humides ou mouillées.
• Ne pas exposer l'appareil à un jet d'eau direct.
• N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
• Ne couvrez pas l'appareil et ne le transportez pas pendant le fonctionnement.
• Ne pas s'asseoir sur l'appareil.
• L'appareil n'est pas un jouet. Tenez les enfants et les animaux à l'écart. Utilisez l'appareil uniquement sous surveillance.
• èces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pièces qui le composent présente un defaulted.
• Protégez tous les câ z jamais l'appareil lorsque le cordon électrique ou la fiche sont déteriorés!
• La prise d'alimentation électrique doit correspondre aux indications données au chapitre Caractéristiques techniques.
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez des rallonges de câbles électriques conformément à la puissance connectée de l'appareil, la longueur du câble et l'utilisation. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
• Retirez le câble électrique de l'appareil de la prise en tirant sur la fiche avant l'entretien, la maintenance ou les réparations.
• Éteignez l'appareil et tirez le câble électrique de la prise lorsque l'appareil n'est pas utilisé.
• N'utilisez jamais l'appareil si vous remarquez des défauts sur la prise ou sur le câble de raccordement secteur. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les câbles électriques défectueux représentent un sérieux danger pour la santé.
• Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans le chapitre « Caractéristiques techniques ». Assurez-vous que l'entrée et la sortie d'air sont dégagées. Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.
• Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.
• Veuillez transporter l'appareil exclusivement en position verticale et après avoir préalablement vidé le réservoir d'eau.
• Avant l'entreposage ou le transport, videz le réservoir d'eau. Ne buvez pas l'eau. Risques pour la santé!
• Notez qu'une humidité relative élevée peut favoriser la prolifération environnante des micro-organismes.
• Veillez à ce que des objets à proximit z l'appareil qu'à des intervalles périodiques. Des matériaux absorbants comme des revêtements de sol textile, des rideaux et des nappes ne doivent pas devenir humides.
• Veillez à ce que l'eau dans le réservoir d'eau soit changée tous les 3 jours. Vous risquez trant un risque pour la santé.
• Remplissez le réservoir d'eau exclusivement avec de l'eau potable fraîche, des glaçons faits avec de l'eau potable et/ou des accumulateurs de froid adaptations.
• Les accumulateurs de froid ne sont pas des jouets. Tenez les enfants et les animaux à l'écart.
• N'ouvre jamais les accumulateurs de froid. Le liquide contenu dans les accus de froid peut être nocif pour la santé.
• Ne mangez pas la glace qui peut se former sur les accus de froid. Risques pour la santé!
• Ne placez pas de batteries rechargeables dans la télécommande.

Utilisation conforme

Veuillez utiliser l'appareil exclusivement pour le refroidissement de l'air des pièces intérieures, tout en respectant les données techniques.

L'utilisation conforme comprend le refroidissement de l'air dans

• les locaux d'habitation, les musées
• les entreprises et les archives
• les bibliothèques
• les centrales téléphoniques et les salles informatiques

Utilisations non conformes prévisibles

• Veuillez ne pas installer l'appareil sur un support mouillé ou inondé.
• Veuillez ne déposer aucun objet, comme p. ex. des vêtements, sur l'appareil.
• Veuillez ne pas utiliser l'appareil à l'extérieur.
• Toute modification structurelle, toute transformation ou tout ajustement arbitraire au niveau de l'appareil est strictement interdit.
• Toute utilisation autre que celle qui est décrite au chapitre « Utilisation conforme » est considérée comme une utilisation non conforme raisonnablement prévisible.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

• être consciente des risques associés aux appareils électriques en environnement humide.
• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Savoir que tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.

Remarque

Ne retirez aucun signal de sécurité, autocollant ou étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

Les signaux de sécurité et étiquettes suivants sont apposés sur l'appareil :

Symboles	Signification
	Ce symbole apposé sur l'appareil rappelle que le filtrtre doit être contrôle, et, le cas échéant, nettoyé avant chaque utilisation. Remplacez le filtrtre s'il est endommagé. N'insérez pas de filtrtre mouillé dans l'appareil. Attendez que le filtrtre soit sec.

Symboles	Signification
72h	Le symbole apposé sur l'appareil rappelle que le réservoir d'eau doit être nettoyé tous les 3 jours. Changez l'eau dans le réservoir d'eau tous les 3 jours. Débranchez l'appareil du secteur avant de nettoyer le réservoir d'eau.

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relatif à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant toute intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement

Le liquide contenu dans les accus de froid peut être nocif pour la santé!

Consultez immédiatement un médecin en cas d'ingestion du liquide.

En cas de pénétration du liquide dans les yeux, rincez les yeux avec de l'eau et consultez immédiatement un médecin.

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle! Veuillez respecter les exigences relatives à la qualification du personnel!

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Remarque

N'utilisez jamais l'appareil sans filtre à air monté sur l'entrée d'air. Sans filtre à air, l'intérieur de l'appareil se salit enormément, ce qui peut réduire les performances et détériorer l'appareil.

Comportement en cas d'urgence

1. Éteignez l'appareil.
2. En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
3. Ne rebranchez jamais un appareil endommagé.

Description de l'appareil

Le refroidisseur d'air à évaporation rafraîchit les locaux à des températures agréables.

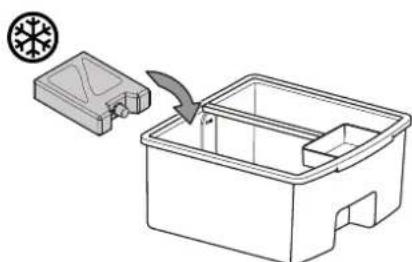

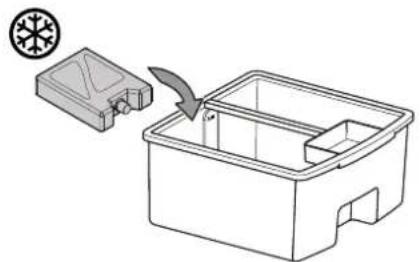

L'appareil est rempli avec de l'eau froide, des glaçons et / ou des blocs réfrigerants afin de refroidir l'air chaud entrant grâce au filtre à évaporation et le restituer, par le biais du ventilateur, en tant qu'air froid.

En plus de sa fonction de refroidissement, l'appareil peut également être utilisé comme purificateur d'air : l'air aspiré est filtré et humidifié grâce au filtre à air intégré et au filtre à évaporation en nid d'abeille.

Il est possible de régler le régime de ventilation à trois niveaux différents.

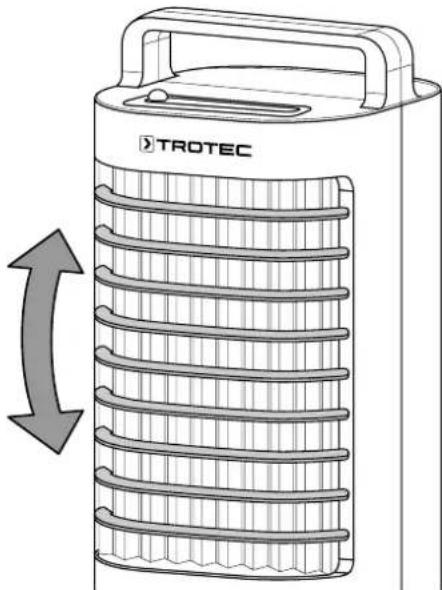

L'orientation des volets de la sortie d'air froid peut être réglée manuellement et le mode swing d'oscillation automatique peut être activé en option.

L'appareil est équipé d'un mode nuit qui permet un fonctionnement silencieux pendant les périodes de sommeil.

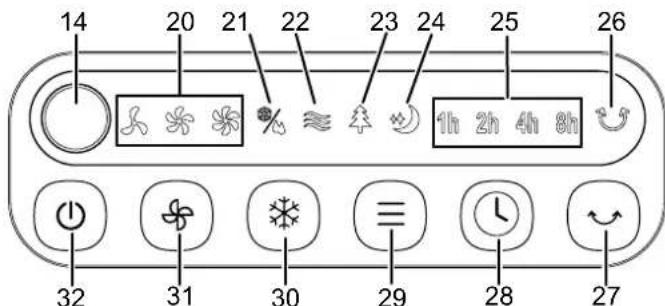

L'appareil se commande par l'intermédiaire de son panneau de commande ou de la télécommande infrarouge.

De plus, grâce à la fonction minuterie, il est possible de faire s'éteindre l'appareil automatiquement au bout d'un certain temps.

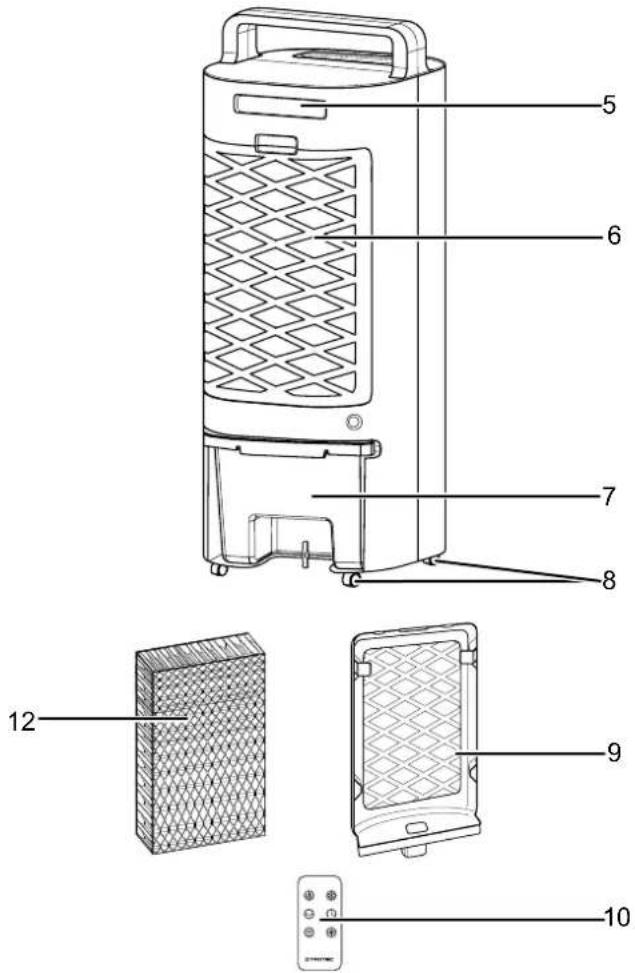

Représentation de l'appareil

No Désignation

1 Poignée de transport

2 Panneau de commande

3 Sortie d'air avec volets de ventilation régibles

4 Volets d'air pour la fonction oscillation (swing)

5 Compartiment pour télécommande

6 Entrée d'air avec filtre à air et filtre à évaporation

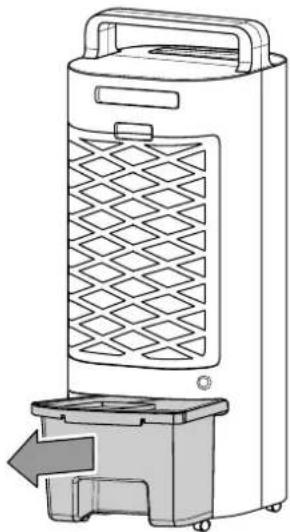

7 Réservoir d'eau

8 Roulettes de transport

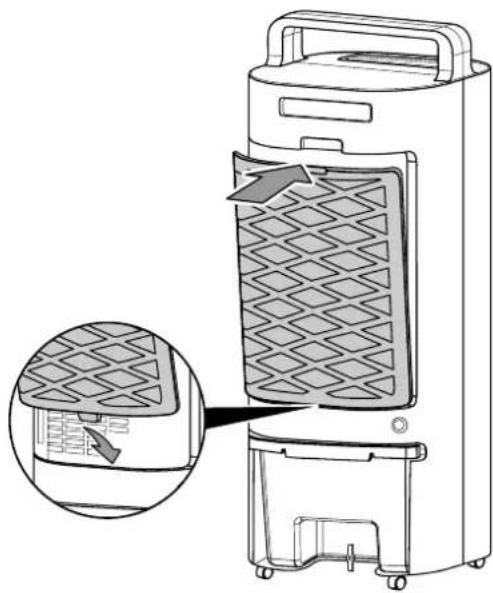

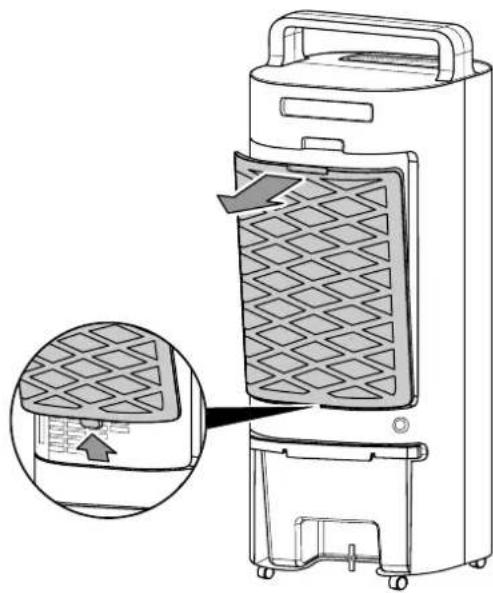

9 Filtre à air

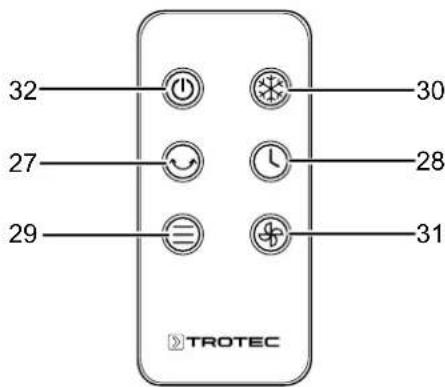

10 Télécommande

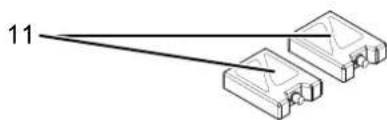

11 Blocs réfrigérants

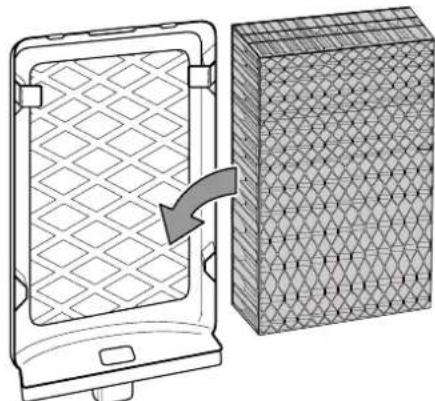

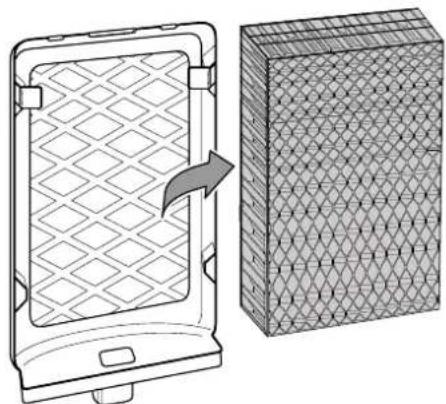

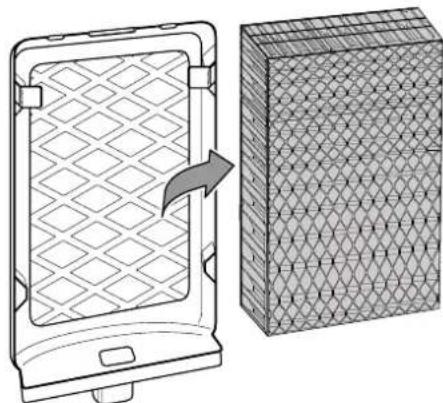

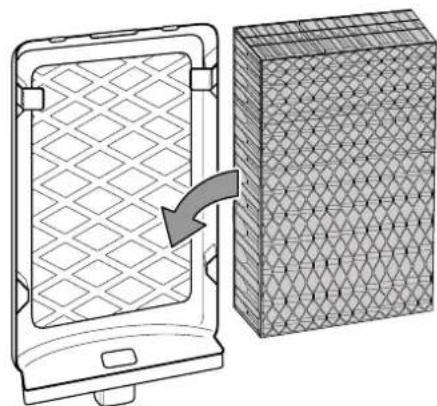

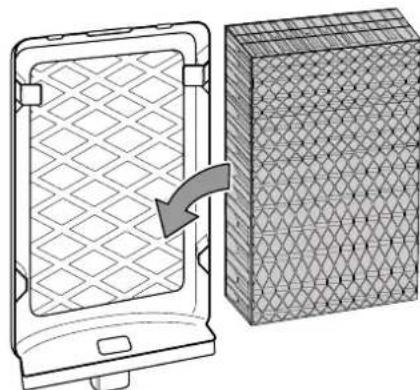

12 Filtre à évaporation

13 Indication du niveau de replissage

14 Récepteur télécommande (seul PAE 11)

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposez de manière inappropriée.

Observe les informations relatives au transport et à l’entreposage de l’appareil.

Transport

Pour faciliter le transport, l'appareil est pourvu de roulettes de transport.

Pour faciliter le transport, l'appareil est pourvu d'une poignée.

Veuillez observer les consignes suivantes avant chaque transport :

• Éteignez l'appareil.
• Débranchez le cordon secteur de la prise secteur en tirant sur la fiche secteur.
• Videz le réservoir d'eau.
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
• Ne faites rouler l'appareil que sur des surfaces planes et stables.

Veuillez observer les consignes suivantes après chaque transport :

• Installez l'appareil à la verticale après l'avoir transporté.

Entreposage

Veuillez respecter les consignes suivantes avant chaque entreprise :

• Videz et nettoyez le réservoir d'eau avant de le ranger (voir chapitre Maintenance).
• Faites sécher le filtre à évaporation avant de le ranger. Sinon, l'appareil peut répandre une odeur de moisi lors de la remise en service.
• Au besoin, effectuez la fonction de séchage du filtre à évaporation (voir chapitre « Utilisation »).
• Débranchez le cordon secteur de la prise secteur en tirant sur la fiche secteur.

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

• au sec et protégé du gel et de la chaleur
• debout, dans un endroit protégé de la poussière et de l'exposition directe au soleil
• Le cas échéant, protégé de la poussière par une housse
• ne placez un autre appareil ou aucun objet sur l'appareil, afin d'éviter de le déterminer
• Retirer les piles de la télécommande

Contenu de la livraison

• 1 apparel
• 1 filtré à évaporation
• 1 filtré à air
• 2 blocs réfrigérants
• 1 télécommande
• 1 pile (3 V type CR 2032)
• 1 mode d'emploi

Déballer l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entièrement l'emballage de l'appareil.
3. Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant.

Mise en service

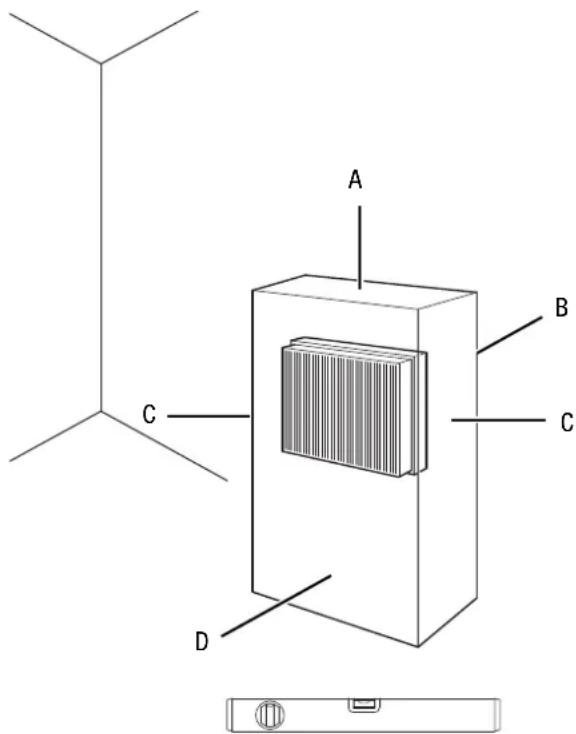

Lors de l'installation de l'appareil, respectez les distances minimales requises par rapport aux murs et aux objets conformément aux indications du chapitre « Caractéristiques techniques ».

• Avant la remise en service de l'appareil, vérifie l'état du câble d'alimentation. En cas de doute relatif à son parfait état, contactez le service après-vente.
• Installez l'appareil debout et de façon stable sur une surface solide.
• En particulier lorsque l'appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soient posés de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles. Assurez-vous que les rallonges de câble sont entièrement déroulées. Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air.

Insérez des piles dans la télécommande avant la première mise en service.

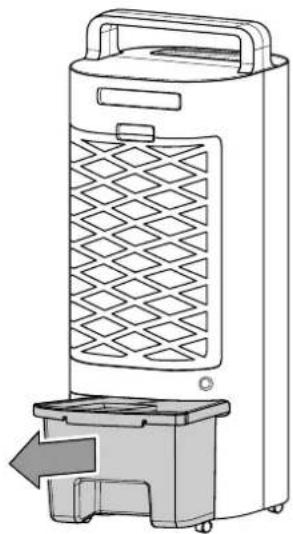

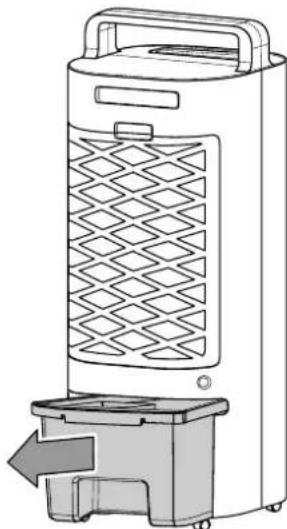

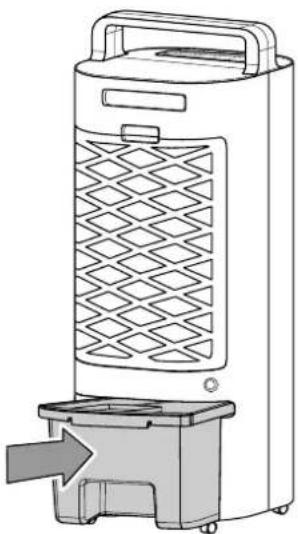

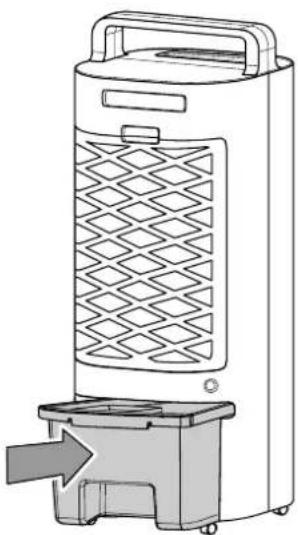

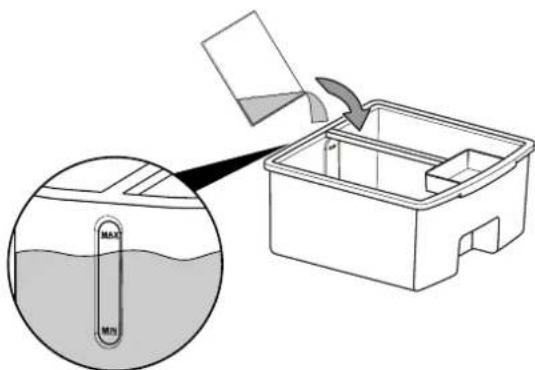

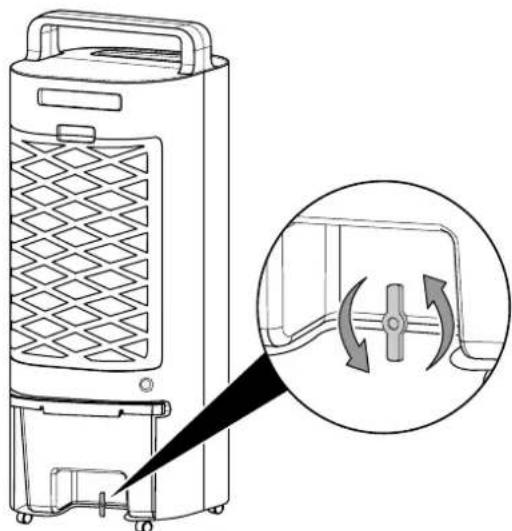

Remplissage du réservoir d'eau

L'appareil nécessite de l'eau potable fraîche pour refroidir l'air.

Remarque

Remplissez l'appareil uniquement avec de l'eau potable fraîche. La température de l'eau ne doit pas dépasser 40 °C.

Renouvelez l'eau tous les 3 jours afin d'éviter la prolifération de bactéries.

Utilisez l'éponge noire anti-gouttes, dans le logement prévu du réservoir d'eau, pour éviter les bruits de gouttes. L'éponge est déjà en place à la livraison.

En option, il est possible de placer des accus réfrigerants dans le réservoir d'eau pour obtenir un effet de refroidissement supplémentaire.

Observez les indications suivantes lorsque vous utilisez les blocs réfrigerants :

• Placez les blocs réfrigerants pendant au moins 4 heures au congélateur avant l'utilisation.
• Placez les blocs réfrigerants dans le réservoir d'eau avant de remplir celui-ci.

De la condensation peut se former sur le réservoir d'eau et goutter sur le sol lorsque la température extérieure est élevée et que des blocs réfrigérants sont utilisés.

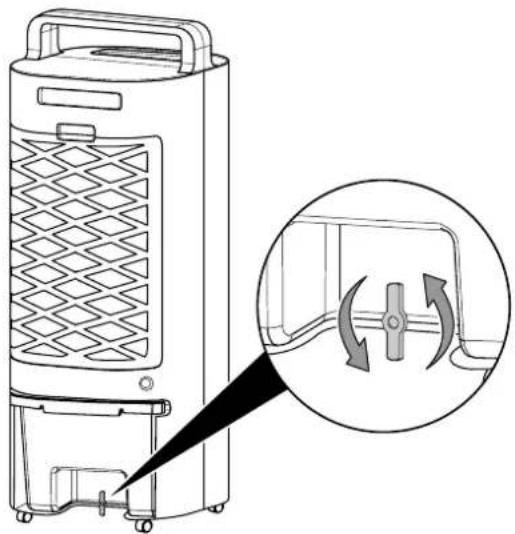

1. Déverrouillez le réservoir d'eau en tournant le clip de la position horizontale à la position verticale.

1. Retirez le réservoir d'eau.

1. Remplissez le réservoir d'eau uniquement avec de l'eau potable fraîche. Vous pouvez également ajouter des glaçons d'eau potable pour augmenter le refroidissement.

Observez le niveau minimum et maximum de l'indicateur. Il faut remplir le réservoir d'eau au moins jusqu'au niveau minimum pour que la pompe puisse fonctionner.

1. Au besoin, placez les blocs réfrigerants dans le réservoir d'eau afin d'obtenir un effet de refroidissement supplémentaire.

Observez le marquage sur le fond du réservoir d'eau. Les blocs réfrigerants ne peuvent être placés que d'un seul côté pour ne pas risquer de bloquer la pompe.

1. Remettez le réservoir d'eau en place et verrouillez-le au moyen du clip.

1. Assurez-vous que l'extérieur de l'appareil n'est pas humide ou mouillé. Si c'est le cas, essuyez l'appareil.

Remarque

En mode refroidissement, l'appareil ne doit pas être utilisé sans filtre à évaporation, sinon le refroidissement ne fonctionne pas.

Remarque

N'utilisez jamais l'appareil sans filtre à air monté sur l'entrée d'air.

Sans filtre à air, l'intérieur de l'appareil se salit enormément, ce qui peut réduire les performances et détériorer l'appareil.

• Avant la mise en marche, assurez-vous que le filtre à évaporation et le filtre à air sont bien mis en place.

Réglage des volets de ventilation

• Avant d'allumer l'appareil, régalez les volets de ventilation de la sortie d'air.

Branchement du cordon secteur

Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.

Utilisation

• Évitez de laisser les portes et les fenêtres ouvertes.

Panneau de commande

N° Désignation Signification
14 Récepteur télécommande(seul PAE 11)	L'appareil recoit ici les signauxinfrarouge de la télécommande
20 LEDs Niveau deventilation	Indication du régime duventilateurniveau 1 = faibleniveau 2 = moyenniveau 3 = élevé
21 LED Refroidissement S'allum	ne lorsque le moderefroidissement de l'air estactivé

N°	Désignation Signification
22	LED Ventilation S'allume lorsque le modeventilation est activé	me lorsque le moderafraîchissement de l'air estactivé
23	LED Rafrâchéissement S'alluere	que le mode nuitest activé
24	LED Mode nuit S'allume lorsquè que la minuteried'arrêt automatique est activée	d'arrêt automatique est activée
25	LEDs heures S'allument lorsquè que la minuteried'arrêt automatique est activée	la fonctionswing est activée
26	LED Swing S'allume lorsquè que la minuteried'arrêt automatique est activée	déactivation del'fonction swing
27	Touchche Swing Activation ou marche ou arrêt de laminuterie :1 h, 2 h, 4 h, 8 h	marche ou arrêt de laminuterie :1 h, 2 h, 4 h, 8 h
28	Touchche Minuterie Mise en marche ou arrêt de laminuterie :1 h, 2 h, 4 h, 8 h	deactivation des modestoidefonctionnement ventilation,rafraîchissement et nuit
29	Touchche Mode Touche de selection des modestoidefonctionnement ventilation,rafraîchissement et nuit	refrêchissement et nuit
30	Touchche Refroidissement Activation ou déactivation dumode refroidissement	nive on marche et arrêt de l'appareil
31	Touchche Niveau deventilation	Réglage du niveau deventilationActivation de la fonctionsechage du filtré à évaporation
32	Touchche On / OffMise en marche et arrêt de l'appareil	l'applioreil

Mise en marche de l'appareil

Après avoir installé l'appareil en suivant la description du chapitre Mise en service, vous pouvez le mettre en marche.

1. Appuyez sur la touche On/Off (32). ⇔ L'appareil démarre en mode Ventilation au niveau de ventilation 1. ⇒ Les LEDs Ventilation (22) et Niveau de ventilation 1 (20) s'allument.

Sélection du mode de fonctionnement

L'appareil dispose des modes de fonctionnement suivants :

• Refroidissement de l'air
• Ventilation
• Rafraîchissement de l'air Mode nuit

Refroidissement de l'air

Le mode refroidissement de l'air peut être activé depuis tous les autres modes.

En mode refroidissement de l'air, la pompe est mise en marche et l'eau est répartie sur le filtre à évaporation, afin de refroidir l'air en circulation.

Procédez de la manière suivante pour activer le mode Refroidissement de l'air:

1. Appuyez sur la touche Refroidissement (30).

La LED Refroidissement (21) s'allume. La pompe démarre.

1. Appuyez sur la touche Niveau de ventilation (31) pour régler le régime de ventilateur désiré (de 1 à 3).
2. Appuyez de nouveau sur la touche Refroidissement (30), si vous désirez désactiver le refroidissement de l'air.

La LED Refroidissement (21) s'éteint. L'appareil continue de fonctionner dans le mode sélectionné précédemment.

Remarque

En mode Refroidissement de l'air, il ne faut pas retirer le filtre à évaporation ni le filtre à air, sinon l'eau goutte et pénètre à l'intérieur de l'appareil.

Ventilation

En mode ventilation, vous pouvez sélectionner à la main le niveau de ventilation de votre choix parmi les 3 niveaux. Le refroidissement de l'air peut être activé en supplément.

Procédez de la manière suivante pour régler la ventilation :

1. Appuyez sur la touche Mode (29) jusqu'à ce que la LED ventilation (22) s'allume.
2. Pour régler le niveau de ventilation, appuyez sur la touche Niveau de ventilation (31) jusqu'à ce que la LED correspondant au niveau de ventilation souhaité (20) s'allume.

Rafraîchissement de l'air

En mode rafraîchissement de l'air, le refroidissement de l'air peut être activé en supplément.

En mode rafraîchissement de l'air, le niveau de ventilation augmente et diminue afin de générer un flux d'air agréable et naturel.

Procédez de la manière suivante pour activer le mode RAFRAICHISSEMENT DE L'AIR:

1. Appuyez sur la touche Mode (29) jusqu'à ce que la LED Rafraîchissement (23) s'allume. Le niveau de ventilation change automatiquement.

Mode nuit

En mode nuit, le refroidissement de l'air peut être activé en supplément.

En mode nuit, l'appareil fonctionne selon un programme prédéfini comptant plusieurs niveaux de ventilation, afin de générer un flux d'air particulièrement adapté aux besoins des dormeurs.

1. Appuyez sur la touche Mode (29) jusqu'à ce que la LED nuit (24) s'allume.

Réglage de la minuterie

La fonction peut être activée dans chacun des modes de fonctionnement.

Le nombre d'heures peut être réglé sur 1, 2, 4 ou 8 heures.

Arrêt automatique

L'appareil est en marche.

1. Appuyez sur la touche Minuterie (28) jusqu'à ce que le nombre d'heures désiré soit indiqué par les LEDs heures (25). La minuterie est réglée sur le nombre d'heures désirées. L'appareil s'éteint automatiquement après écoulement du nombre d'heures programmé.

Remarques concernant l'arrêt automatique :

• Une pression sur la touche On/Off( 32) désactive l'arrêt automatique.

Fonction swing

Au besoin, il est possible d'activer la fonction swing dans tous les modes de fonctionnement.

Des volets de guidage verticaux se trouvent derrière les volets de ventilation horizontaux. Ils oscillent automatiquement avec la fonction swing et assurent ainsi une circulation continue de l'air.

1. Pour activer ou désactiver la fonction Swing, appuyez sur la touche Swing (27).

Télécommande

Vous pouvez régler tous les paramètres de l'appareil à partir de la télécommande fournie avec celui-ci.

N° Désignation Signification
27 Touche Swing Activation ou déactivation de la fonction swing
28 Touche Minuterie Mise en marche ou arrêt de la minuterie : 1 h, 2 h, 4 h, 8 h
29 Touche Mode Touche de selection des modes de fonctionnement ventilation, rafraîchissement et nuit
30 Touche Refroidissement Activation ou déactivation du mode Refroidissement
31 Touche Niveau de ventilation	Réglage du niveau de ventilationActivation de la fonction séchage du filtré à évaporation
32 Touche On / Off Mise en marche et arrêt de l'appareil

Fonction mémoire

Lorsque vous ré-allumez l'appareil à partir du mode veille, les réglages sélectionnés pour le mode de fonctionnement utilisé sont mémorisés. Une programmation éventuelle de la minuterie n'est pas mémorisée, pas plus que le mode nuit.

Ajout d'eau dans le réservoir

Observez les indications suivantes lorsque vous utilisez les blocs réfrigérants :

• Placez les blocs réfrigerants pendant au moins 4 heures au congélateur avant l'utilisation.
• Placez les blocs réfrigerants dans le réservoir d'eau avant de remplir celui-ci.
• Placez les blocs réfrigerants uniquement dans le compartiment prévu dans le réservoir d'eau, sinon la pompe ne fonctionne pas correctement.

De la condensation peut se former sur le réservoir d'eau et goutter sur le sol lorsque la température extérieure est élevée et que des blocs réfrigerants sont utilisés.

1. Débranchez l'appareil du secteur avant de remplir d'eau le réservoir ou d'y placer des blocs réfrigerants.
2. Déverrouillez le réservoir d'eau en tournant le clip de la position horizontale à la position verticale.

1. Retirez le réservoir d'eau de l'appareil.

1. Remplissez le réservoir d'eau uniquement avec de l'eau potable fraîche. Vous pouvez également ajouter des glaçons d'eau potable pour augmenter le refroidissement.

Observez le niveau minimum et maximum de l'indicateur. Il est nécessaire de remplir le réservoir d'eau au moins jusqu'au niveau minimum afin que la pompe puisse fonctionner.

1. Au besoin, placez les blocs réfrigerants dans le compartiment du réservoir d'eau afin d'obtenir un effet de refroidissement supplémentaire.

Observez le marquage sur le fond du réservoir d'eau. Les blocs réfrigerants ne peuvent être placés que d'un seul côté pour ne pas risquer de bloquer la pompe.

1. Remettez le réservoir d'eau en place et verrouillez-le au moyen du clip.

1. Assurez-vous que l'extérieur de l'appareil n'est pas humide ou mouillé. Au besoin, essuyez l'appareil.

Fonction séchage du filtre à évaporation

Avant d'entreposer l'appareil, effectuez un cycle de séchage du filtre à évaporation. À cette fin, procédez de la manière suivante :

1. Sur le panneau de commande ou sur la télécommande, appuyez pendant 3 s sur la touche Niveau de ventilation (31).

L'appareil passe au niveau de ventilation maximum pendant 20 min. La LED Niveau de ventilation (20, niveau 3) clignote. Il est impossible d'activer une autre fonction ou un autre mode de fonctionnement.

1. Si vous voulez interrompre la fonction séchage du filtre à évaporation avant son terme, appuyez sur la touche On / Off (32) du panneau de commande ou de la télécommande.

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranchez le cordon secteur de la prise secteur en tirant sur la fiche secteur.
• Videz et nettoyez le réservoir d'eau (voir chapitre Maintenance).
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre « Stockage »

Avertissement

Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans le manuel d'utilisation. L'utilisation d'autres outils et d'autres accessoires que ceux recommandés dans le manuel d'utilisation peut encourir un risque de blessure.

Désignation Numéro d'article
Filtre à évaporation PAE 11 / PAE 12 7 71	0 000 960

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil avait présenté des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante.

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur.
• Vérifiez le bon état du cordon et de la fiche secteur.
• Vérifiez le fusible ou le disjoncteur secteur.
• Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites réviser l'appareil par une entreprise spécialisée ou par la société Trotec.

L'appareil fonctionne sans refroidir ou avec des performances réduites :

• Vérifiez la position des volets horizontaux de ventilation. Les volets de ventilation doivent être ouverts autant que possible.
• Vérifiez si le filtre à air est encrassé. Le cas échéant, nettoyez ou remplacez le filtre à air.
• Vérifiez les distances minimales par rapport aux murs et aux autres objets. Le cas échéant, placez l'appareil plus loin dans la pièce.

L'appareil fonctionne, mais le refroidissement de l'air ou la pompe ne fonctionne pas :

• Vérifiez si le mode refroidissement de l'air est activé.
• Vérifiez le niveau du réservoir d'eau (voir chapitre Remplissage du réservoir d'eau).
• Le cas échéant, vérifie l'absence de tout objet bloquant l'entrée de la pompe. Vérifie que l'entrée de la pompe n'est pas bloquée.
• Si la pompe ne fonctionne pas alors que le réservoir d'eau est bien rempli et que le mode refroidissement de l'air est activé, elle est peut-être défectueuse. Contactez le service après-vente.

Il y a écoulement d'eau :

• Vérifiez si l'appareil présente des fuites.
• Vérifiez l'installation correcte du réservoir d'eau.

La fonction swing ne fonctionne pas :

• Le moteur de la fonction swing est éventuellement défectueux. Contactez le service après-vente.

L'appareil est bruyant ou il vibre :

• Vérifiez si l'appareil est stable et bien installé en position verticale.

L'appareil ne réagit pas à la télécommande infrarouge :

• Vérifiez que la distance entre la télécommande et l'appareil n'est pas trop élevée et diminuez-la si nécessaire. Assurez-vous qu'aucun obstacle ne se trouve entre l'appareil et la télécommande, par ex. des meubles ou des murs. Veillez à assurer un « contact visuel » entre l'appareil et la télécommande.
• Vérifiez l'état de charge des piles et remplacez-les si nécessaire.
• Vérifiez que la polarité des piles est respectée, au cas où les piles viennent d'être remplacées.

Même après vérification, l'appareil ne fonctionne toujours pas parfaitement?

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien Intervalles de maintenance Protocole de maintenance et d'entretien

Intervalle de maintenance et d'entretien	avant chaque mise en service	en cas de besoin	tous les 3 jours	au moins toutes les 2 semaines	au moins toutes les 4 semaines	au moins une fois par semester	au moins une fois par an
Nettoyage du réservoir d'eau			X
Contrôle des pouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant	X				X
Nettoyage extérieur		X					X
Contrôle visuel de l'intérieur de l'appareil pour détecter d'eventuels encrassements		X					X
Contrôle du filtré à air pour détecter les encrassements ou les corps étrangers, le nettoyer le cas échéant	X			X
Remplacement du filtré à evaporation		X
Contrôle des déterriorations eventuelles	X
Contrôle des vis de fixation		X					X
Test fonctionnel							X

Type d'appareil :

Numéro de série :

Intervalle de maintenance et d'entretien	1 2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Nettoyage du réservoir d'eau
Contrôle des pouches d'aspiration et de sortie pour détecter les encrasements ou les corps étrangers, nettoyage le cas échéant
Nettoyage extérieur
Contrôle visuel de l'intérieur de l'appareil pour détecter d'eventuels encrasements
Contrôle du filtré à air pour détecter les encrasements ou les corps étrangers, le nettoyer le cas échéant
Remplacement du filtré à évaporation
Contrôle des déterriorations eventuelles
Contrôle des vis de fixation
Test fonctionnel
Remarques :

1. Date : Signature :	2. Date : Signature :	3. Date : Signature :	4. Date : Signature :
5. Date : Signature :	6. Date : Signature :	7. Date : Signature :	8. Date : Signature :
9. Date : Signature :	10. Date : Signature :	11. Date : Signature :	12. Date : Signature :
13. Date : Signature :	14. Date : Signature :	15. Date : Signature :	16. Date : Signature :

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

Éteignez l'appareil. - Débranchez le cordon secteur de la prise secteur en tirant sur la fiche secteur.

Avertissement relatif à la tension électrique

Tout travail nécessitant l'ouverture du boîtier est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec.

Contrôle visuel de l'intérieur de l'appareil pour détecter des encrasements

1. Retirez le filtre à air.
2. Munissez-vous d'une lampe de poche pour éclairer l'intérieur de l'appareil.
3. Examinez l'intérieur de l'appareil pour détecter des encrassements.
4. Si vous détectez une épaisse couche de poussière, faites nettoyer l'intérieur de l'appareil par un electricien ou par la société Trotec.
5. Remettez le filtre à air en place.

Nettoyer le carter

Nettoyez le boîtier avec un chiffon humide, doux et sans peluches. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs, pour humidifier le chiffon.

Avertissement

Pour nettoyer le réservoir d'eau, utilisez de l'acide citrique comme détartrant. Pendant le nettoyage, portez toujours des gants et des lunettes de protection, l'acide pouvant avoir un effet corrosif sur la peau. Observez également les indications du fabricant et les consignes de sécurité concernant l'acide citrique.

Remarque

Nettoyez l'appareil avec de l'acide citrique s'il présente des signes visibles de calcaire. Chauffez l'eau de nettoyage à 40°C au maximum. Au-delà, du citrate risque de se former et de déterminer l'appareil.

Le réservoir d'eau doit être vide avant le stockage ou avant une longue période de non-utilisation de l'appareil.

1. Déverrouillez le réservoir d'eau en tournant le clip de la position horizontale à la position verticale.

1. Retirez le réservoir d'eau de l'appareil.

1. Rincez soigneusement le réservoir d'eau à l'acide citrique (détartrant). Laissez le détartrant agir pendant 20 minutes au maximum.
2. Ensuite, rincez l'appareil à l'eau.
3. Séchez l'intérieur du réservoir avec un chiffon non pelucheux.
4. Si vous désirez continuer à utiliser l'appareil, remplissez le réservoir avec de l'eau potable fraîche (voir chapitre « Ajout d'eau »).
5. Insérez à nouveau le réservoir d'eau dans l'appareil.
6. Verrouillez le réservoir d'eau en tournant le clip de la position horizontale à la position verticale.

1. Veillez à placer correctement le réservoir d'eau pour que l'appareil puisse se remettre en marche.

Nettoyer le filtre à air

Il est nécessaire de nettoyer le filtre à air dès qu'il est sale. Cela se traduit, par exemple, par une capacité réduite (voir chapitre Défauts et pannes).

Avertissement

Veuillez vous assurer que le filtre à air ne soit ni usé ni endommagé. Les coins et les arêtes du filtre à air ne doivent être ni déformés ni arrondis. Avant de remettre le filtre à air en place, veuillez vous assurer que celui-ci est intact et sec !

1. Retirez le filtre à air de l'appareil.

1. Retirez le filtre à évaporation du filtre à air.

1. Nettoyez le filtre avec un chiffon doux légèrement humide non pelucheux. Si le filtre est très encrassé, nettoyez-le à l'eau chaude à laquelle vous aurez mélangé un produit de nettoyage neutre.
2. Laissez le filtre sécher complètement. N'insérez pas de filtre mouillé dans l'appareil!
3. Remplacez le filtre à évaporation dans le filtre à air.

1. Insérez à nouveau le filtre à air dans l'appareil.

Remarque

En mode refroidissement, l'appareil ne doit pas être utilisé sans filtre à évaporation, sinon le refroidissement ne fonctionne pas.

Remarque

N'utilisez jamais l'appareil sans filtré à air. Sans filtré à air, l'intérieur de l'appareil se salit enormément, ce qui peut réduire ses performances et le déterminer.

Le filtre à évaporation doit être remplacé s'il est fortement encrassé.

Le filtre à évaporation se remplace environ 1 fois par an en fonctionnement standard.

Laissez sécher le filtre à évaporation dans l'appareil avant de le retirer.

1. Retirez le filtre à air de l'appareil.

1. Retirez le filtre à évaporation du filtre à air.

1. Éliminez le filtre à évaporation usagé conformément à la législation nationale en vigueur.
2. Remplacez le nouveau filtre à évaporation dans le filtre à air.

1. Remettez le filtre à air en place dans l'appareil.

Activités après la maintenance

Si vous désirez continuer d'utiliser l'appareil :

• Rebranche l'appareil en mettant la fiche dans la prise secteur.

Si vous n'utilisez pas l'appareil pendant une longue durée :

• Stockez l'appareil conformément aux indications figurant au chapitre « Stockage »

Annexe technique

Caractéristiques techniques

Paramètre Valeur Valeur
Modèle PAE 11 PAE 12
Capacité d'évaporation	460 ml/h 460 ml/h
Débit d'air 90 m	3/h 90 m	3/h
Raccordement secteur	220 – 240 V / 50 Hz 2	20 – 240 V / 50 Hz
Courant nominal absorbé	0,2 A 0,2 A
Puisance absorbée	45 W 45 W
Niveau de pression sonore (à une distance de 1 m)	55 dB(A) 55 dB(A)
Capacité du réservoir d'eau	3 I 3 I
Poids 3,5 kg 4 kg
Dimensions(longueur x largeur x hauteur)	227 x 221x 596 mm	227 x 221 x596 mm
Distance minimum par rapport auxurs et auxobjets :vers le haut (A) :vers l'arrière (B) :vers les côtés (C) :vers l'avant (D) :	20 cm20 cm20 cm20 cm	20 cm20 cm20 cm20 cm
Piles pour la télécommande	CR2032 - 3 V CR2032	- 3 V

Élimination des déchets

Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet https://de.trotec.com/shop/ vous informe également sur les autres possibilités de retrait que nous avons aménagées.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures menagères, mais être éliminées conformément à la directive europeenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.

Trotec GmbH

Grebbener Str. 7

D-52525 Heinsberg

[phone]

[phone]

[e-mail]

www.trotec.com
