MODE D'EMPLOI PACW 2200 S TROTEC

• climatiseur monobloc sans unité extérieure PAC-W 2200 S Sommaire Indications sur le manuel d'utilisation p. 2
• Normes de sécurité p. 2
• Informations sur l'appareil p. 6
• Transport et stockage p. 7
• Montage et mise en service p. 8
• Utilisation p. 11
• Défauts et pannes p. 15
• Maintenance p. 17

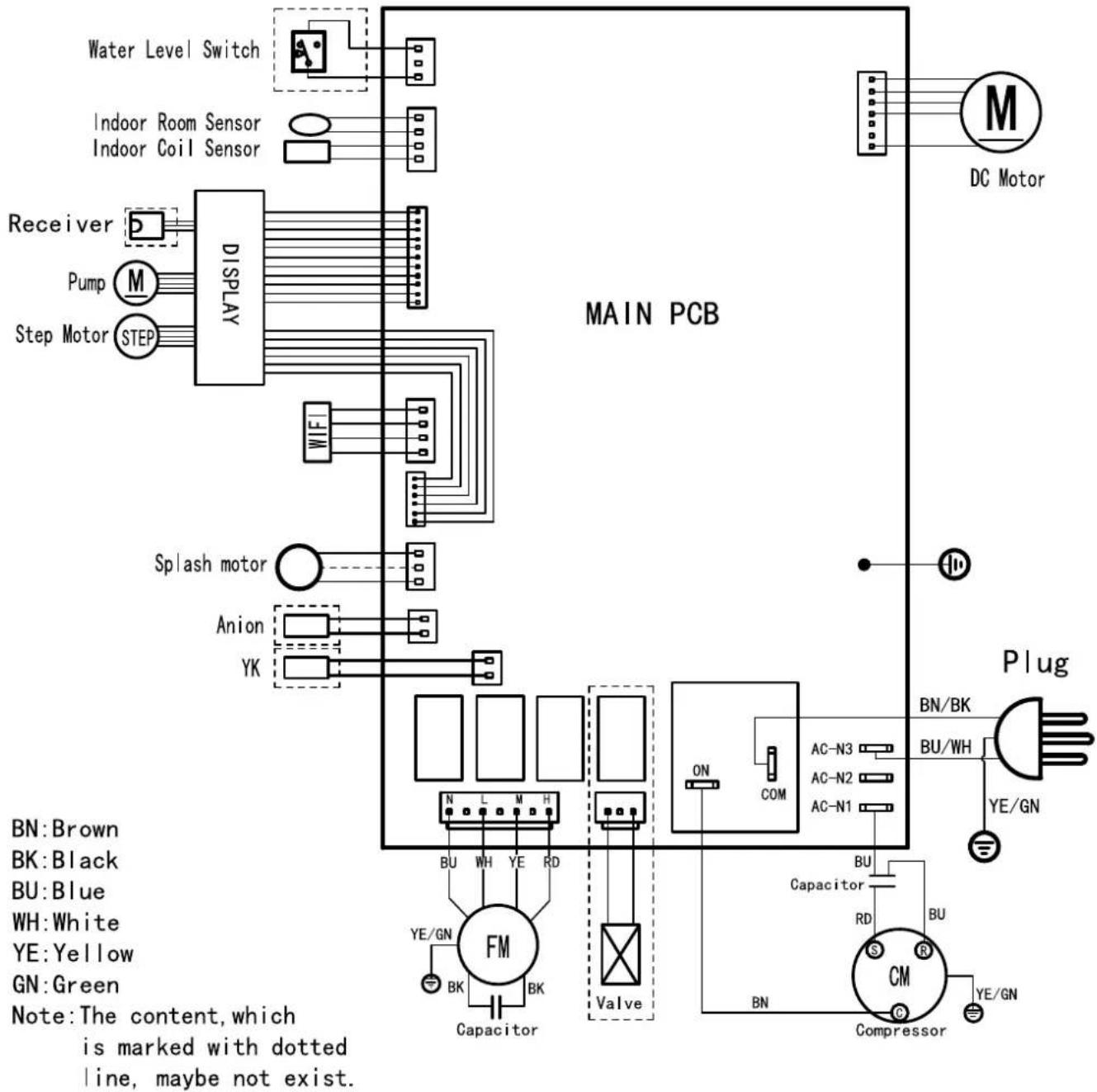

• Annexe technique p. 19
• Élimination p. 23
• Déclaration de conformité simplifiée de l'UE Indications sur le manuel d'utilisation Symboles Danger Ce symbole indique l’existence de risques pour la vie et la santé des personnes du fait de la présence de gaz extrêmement inflammable. Avertissement relatif à la tension électrique Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes. Avertissement de surface chaude Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes. Avertissement Cette mention d’avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s’il n’est pas évité. Attention Cette mention d’avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s’il n’est pas évité. Remarque Cette mention d’avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger. Info Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité. Observer le mode d’emploi Les indications présentant ce symbole vous indiquent qu’il est nécessaire de respecter le manuel d'utilisation. Vous pouvez télécharger la dernière version du manuel d’utilisation et la déclaration de conformité UE sur le lien suivant: PAC-W 2200 S https://hub.trotec.com/?id=46569 Normes de sécurité Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même. Avertissement Lisez toutes les consignes de sécurité et toutes les instructions. Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves. Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement. Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d’une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils comprennent les dangers émanant de l’utilisation. Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l’appareil sans surveillance.FR 3 climatiseur monobloc sans unité extérieure PAC-W 2200 S p. 23

• N’utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d’explosion.

• N'utilisez pas l'appareil dans les atmosphères agressives.

• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s’il est mouillé.

• Ne touchez ou n’utilisez pas l'appareil les mains humides ou mouillées.

• N'exposez pas l’appareil à un jet d’eau direct.

• N'introduisez pas de corps étrangers ni de membres du corps à l’intérieur de l'appareil.

• Ne couvrez pas l’appareil pendant le fonctionnement.

• Ne vous asseyez pas sur l'appareil.

• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux. Utilisez l'appareil uniquement sous surveillance.

• Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l’appareil si celui-ci ou une des pièces qui le composent présente un défaut.

• Protégez tous les câbles électriques en dehors de l’appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés!

• Le raccordement secteur doit correspondre aux indications données au chapitre «Annexe technique».

• Raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l’art.

• Choisissez la rallonge de câble électrique conformément aux indications contenues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.

• Avant l’entretien, la maintenance ou les réparations, débranchez le câble électrique de l’appareil en le saisissant par la fiche.

• Éteignez l’appareil et retirez le câble électrique de la prise lorsque l’appareil n’est pas en service.

• N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble électrique. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d’éviter tout risque. Les câbles électriques défectueux représentent un sérieux danger pour la santé.

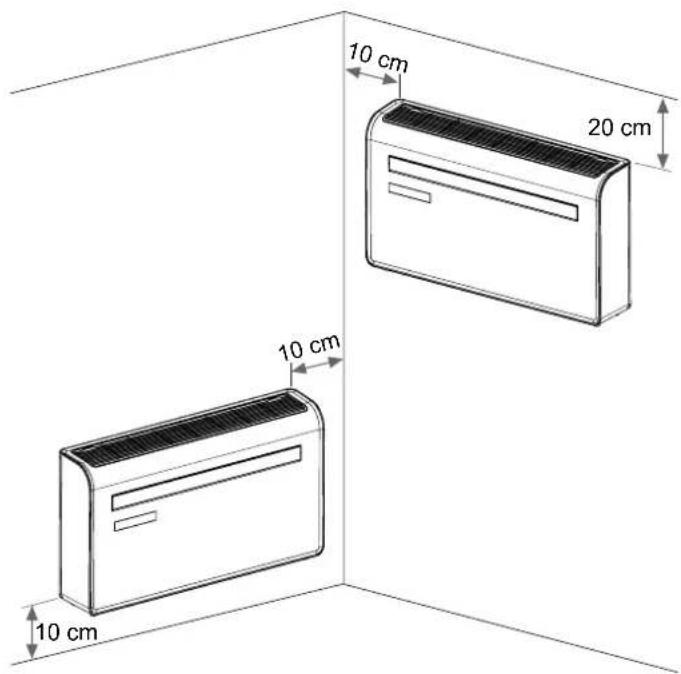

• Lors de l’installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans l’Annexe technique.

• Veillez à ce que l’entrée et la sortie d’air soient libres.

• Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

• Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.

• Veuillez transporter l'appareil exclusivement en position verticale et après avoir vidé préalablement le bac de récupération des condensats ou le tuyau d’évacuation.

• Avant l'entreposage ou le transport, videz les condensats accumulés. Ne les buvez pas. Risques pour la santé!

• Si la complexité de l’installation l’exige, adressez-vous à une entreprise spécialisée dans le génie frigorifique et climatique ou à Trotec.

• Utilisez des piles du type AAA.

• N’essayez jamais de recharger des piles non prévues à cet effet.

• N’utilisez pas ensemble des piles de types différents ni des piles neuves et des piles usagées.

• Placez les piles dans le compartiment à piles en respectant les polarités.

• Retirez les piles usagées de l'appareil. Les piles contiennent des substances dangereuses pour l’environnement. Éliminez les piles conformément à la législation nationale en vigueur (voir chapitre «Élimination»).

• Retirez la fiche électrique de la prise de courant lorsque vous n'utilisez pas l'appareil pendant une longue période.

• Ne court-circuitez jamais les bornes d’alimentation dans le compartiment à piles.

• N’avalez pas de pile! Une pile avalée peut déclencher, en l’espace de 2heures, des brûlures internes graves. Les brûlures chimiques peuvent être mortelles!

• Si vous pensez qu’une pile a été avalée ou introduite de toute autre manière dans le corps, consultez immédiatement un médecin!

• Tenez les piles neuves ou usagées hors de portée des enfants, de même qu’un compartiment à piles ouvert.

• Si le compartiment à piles ne peut plus fermer de façon sûre, n’utilisez plus l’appareil par l’intermédiaire de la télécommande.4 FR climatiseur monobloc sans unité extérieure PAC-W 2200 S Consignes de sécurité pour les appareils contenant un réfrigérant inflammable

• N‘installez l’appareil que dans les locaux où des pertes éventuelles de gaz réfrigérant ne risquent pas de s’accumuler. Lorsque l’appareil est installé, exploité ou entreposé dans un local non aéré, celui-ci doit être construit de telle sorte qu’il n’y ait pas d’accumulation de gaz en cas de perte éventuelle de réfrigérant. Le but est d’éviter les risques d’incendie ou d’explosion qui peuvent être provoqués par une inflammation du réfrigérant dont un four électrique, une cuisinière ou une autre source d’inflammation pourrait être à l’origine.

• N‘installez l’appareil que dans un local où ne se trouve aucune source d’inflammation (par exemple une flamme ouverte, un appareil à gaz allumé ou un chauffage électrique).

• Notez bien que le gaz réfrigérant est inodore.

• N’installez l’appareil que dans le respect de la réglementation nationale en matière d’installation.

• N'installez, n’utilisez et n’entreposez le PAC-W 2200 S que dans un local d’une surface supérieure à 14m

• Entreposez l’appareil de manière à éviter tout dommage mécanique.

• Notez que les tuyaux raccordées ne doivent contenir aucune source d’inflammation.

• Le R290 est un réfrigérant conforme aux directives environnementales européennes. Aucune partie du circuit frigorifique ne doit être perforée.

• Observez la quantité maximum de réfrigérant dans les caractéristiques techniques.

• Ne pas percer ni brûler.

• N’utilisez aucun produit autre que ceux qui sont recommandés par le fabricant pour accélérer le processus de dégivrage.

• Toute personne devant travailler sur le circuit de réfrigération doit être en mesure de présenter un certificat, délivré par un organisme accrédité, attestant sa compétence dans la manipulation de gaz réfrigérants au moyen d’un procédé connu dans l’industrie.

• Les travaux de maintenance doivent être effectués en conformité avec les consignes du fabricant. Si les travaux de maintenance ou de réparation nécessitent l’aide de personnes supplémentaires, la personne formée à la manipulation des réfrigérants inflammables doit surveiller les travaux en permanence.

• Tout le circuit réfrigérant est un système hermétiquement clos qui ne nécessite pas d'entretien; seules une entreprise spécialisée dans le génie frigorifique et climatique ou l'entreprise Trotec sont autorisées à en effectuer la maintenance et la réparation. Utilisation conforme Veuillez utiliser l’appareil exclusivement pour refroidir, ventiler et déshumidifier l'air ambiant à l’intérieur, tout en respectant les caractéristiques techniques. Utilisations non conformes prévisibles

• N’installez pas l'appareil sur une surface mouillée ou inondée.

• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.

• Veuillez ne pas utiliser l'appareil à l’extérieur.

• Ne montez et n’utilisez pas l’appareil dans des locaux humides (par ex. dans des salles de bains et buanderies).

• Ne plongez jamais l'appareil dans l'eau.

• N'effectuez pas de modifications structurelles, transformations ou ajouts arbitraires sur l'appareil.

• Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme raisonnablement prévisible. Qualification du personnel Toute personne utilisant le présent appareil doit:

• prendre conscience des risques associés aux appareils électriques en environnement humide.

• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité. Toute activité de maintenance nécessitant l'ouverture du carter est à effectuer par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.FR 5 climatiseur monobloc sans unité extérieure PAC-W 2200 S Signaux de sécurité et étiquettes sur l’appareil Remarque Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles. Les signaux de sécurité et étiquettes suivants sont apposés sur l’appareil: Observez la notice d’instructions Ce symbole rappelle la nécessité de lire et d’observer le manuel d'utilisation. Observer les instructions de réparation Tout travail d’élimination, de maintenance ou de réparation sur le circuit réfrigérant doit être effectué exclusivement en conformité avec les consignes du fabricant et par des personnes en possession d’un certificat de compétence. Les instructions de réparation correspondantes sont disponibles sur demande auprès du fabricant. !!! ACHTUNG !!!

Avant la mise en service,laisser immobile en position verticale PENDANT AU MOINS 12 HEURES! Cela protège le compresseur, prolonge sensiblement la durée de vie et évite ainsi une diminution des performances de refroidissement.

Le climatiseur doit toujours être posé sur le sol AVEC LES PLUS GRANDES PRÉCAUTIONS! Sinon, des micro-fissures risquent de se former dans le socle ou le bac de récupération de l’eau de condensation, ce qui entraînerait que cette dernière coule sur le sol. Toute utilisation incorrecte ou non conforme entraîne L’EXTINCTION DE LA GARANTIE! Risques résiduels Danger Réfrigérant naturel propane (R290)! H220: gaz extrêmement inflammable. H280: contient du gaz sous pression; peut exploser sous l'effet de la chaleur. P210: tenir éloigné de toute source de chaleur, des surfaces chaudes, des étincelles, des flammes ainsi que de toute autre source d'inflammation. Ne pas fumer. P377: gaz effluent en feu: ne pas éteindre tant que la fuite ne peut pas être colmatée sans danger. P410+P403: conserver à l’abri du soleil dans un endroit bien aéré.6 FR climatiseur monobloc sans unité extérieure PAC-W 2200 S Avertissement relatif à la tension électrique Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée! Avertissement relatif à la tension électrique Retirez la fiche d'alimentation de la prise secteur avant tout type d’intervention sur l’appareil. Ne touchez jamais la fiche secteur avec des mains humides ou mouillées. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur. Avertissement relatif à la tension électrique Risque d’électrocution! L’appareil ne possède pas l’indice de protection adéquat pour une utilisation dans les locaux humides. Il existe un risque d’électrocution! N’utilisez jamais l’appareil dans des locaux humides (par ex. dans des salles de bains et buanderies) et ne le plongez jamais dans l’eau! Avertissement L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observez les qualifications requises pour le personnel. Avertissement Un appareil qui bascule pourrait vous blesser! Faites appel à des personnes supplémentaires pour transporter et monter l'appareil. Veuillez ne pas rester sous l'appareil en suspension. Assurez-vous que l’appareil est fixé de manière suffisamment stable à la paroi. Avertissement L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants. Avertissement Danger de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants. Remarque N'utilisez jamais l'appareil sans filtre à air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire ses performances et le détériorer. Comportement en cas d’urgence

1. Arrêtez l’appareil.

2. En cas d'urgence, coupez immédiatement l’alimentation

électrique de l'appareil. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.

3. Ne rebranchez jamais un appareil endommagé.

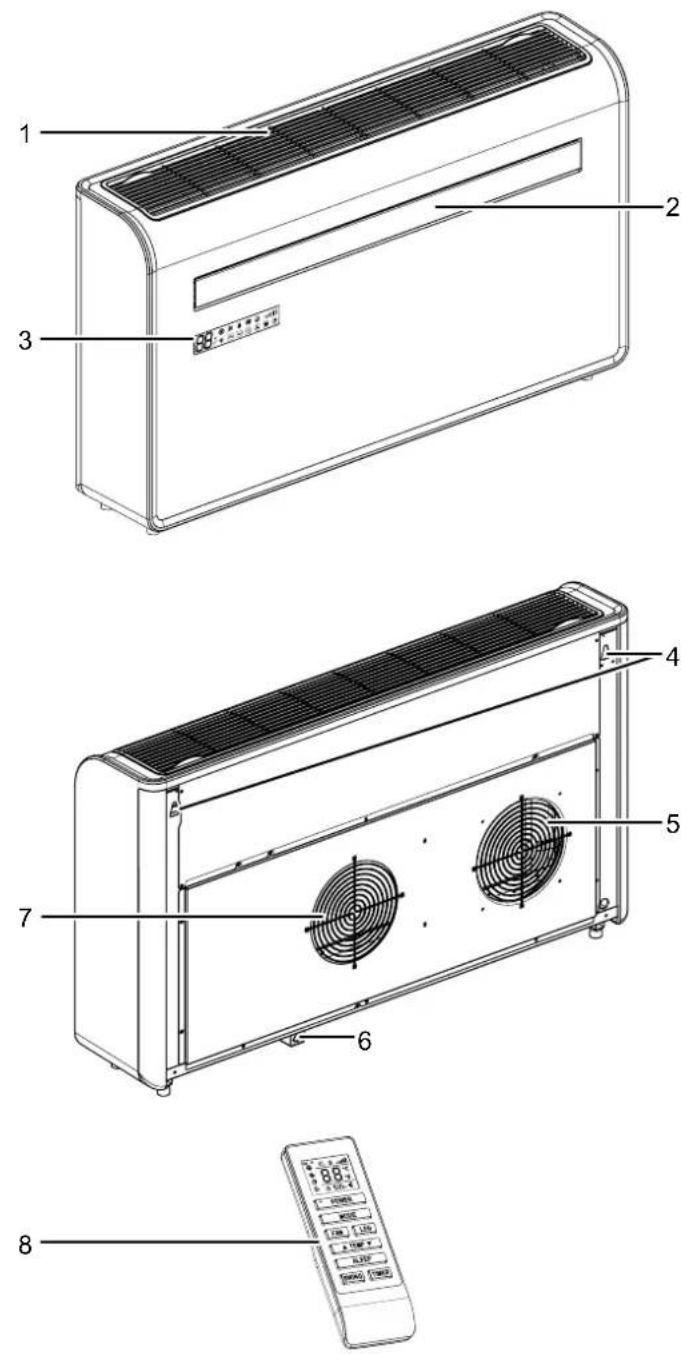

Informations sur l'appareil Description de l’appareil L'appareil est destiné au rafraîchissement des pièces. En outre, il humidifie l’air, assurant ainsi un climat agréable dans la pièce. L'appareil est installé contre un mur extérieur et ne nécessite pas d’unité extérieure. L’appareil refroidit l’air ambiant en lui extrayant de la chaleur. La chaleur absorbée est évacuée vers l’extérieur par le tuyau d’évacuation d’air, l’air refroidi est introduit dans la pièce d’installation par l’intermédiaire d’un ventilateur. L’eau de condensation produite s’écoule de l’évaporateur sur le condenseur brûlant, s’y évapore, puis est transportée à l’extérieur par le tuyau d’évacuation de l’eau de condensation. En mode Ventilation, l’appareil permet de faire circuler l’air dans la pièce sans le refroidir. En mode Déshumidification, de l’humidité est extraite de l’air ambiant. L’appareil fonctionne de manière entièrement automatique et offre de nombreuses options supplémentaires. Par exemple, il est possible de faire s’allumer ou s’éteindre automatiquement l’appareil au moyen de la fonction minuterie. L'appareil est doté d’une technologie inverter, ce qui lui permet de rester en service de manière permanente en maintenant constante la température de la pièce. À cette fin, il surveille constamment la température et régule son régime en continu. La commande de l’appareil a lieu par l’intermédiaire du panneau de commande ou de la télécommande infrarouge fournie. En outre, il est possible de commander l’appareil par l’intermédiaire d’une application Wi-Fi qui propose des fonctions supplémentaires.FR 7 climatiseur monobloc sans unité extérieure PAC-W 2200 S Représentation de l’appareil

N° Désignation 1 Entrée d’air (avec filtre à air) 2 Sortie d'air avec volet mobile 3 Panneau de commande 4 Accrochages muraux 5 Entrée d'air 6 Évacuation de l’eau de condensation 7 Sortie d'air 8 Télécommande Transport et stockage Remarque L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée. Observez les informations relatives au transport et à l'entreposage de l'appareil. Transport Observez que des consignes de transport supplémentaires peuvent s’appliquer aux appareils utilisant un réfrigérant inflammable. La disposition des équipements ou le nombre maximum de sous-ensembles pouvant être transportés ensemble ressort des consignes de transport applicables. Veuillez observer les consignes suivantes avant chaque transport:

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

• Videz les condensats résiduels contenus dans l'appareil

• Veuillez ne pas utiliser le cordon électrique pour tirer l’appareil. Veuillez observer les consignes suivantes après chaque transport:

• Installez l’appareil à la verticale après l’avoir transporté.

• Laissez reposer l'appareil pendant au moins12heures pour que le réfrigérant puisse s'accumuler dans le compresseur. Attendez 12 heures avant de remettre l'appareil en service. Sinon, le compresseur risque d’être endommagé et l'appareil pourrait ne plus fonctionner. Nous déclinons toute responsabilité dans ce cas. Stockage Veuillez observer les consignes suivantes avant chaque stockage:

• Videz les condensats résiduels contenus dans l'appareil

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur. Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil:

• N'entreposez l’appareil que dans un local d’une surface supérieure à 14m

• N’entreposez l’appareil que dans un local où ne se trouve aucune source d’inflammation (par exemple une flamme ouverte, un appareil à gaz allumé ou un chauffage électrique).

• Stockez l'appareil au sec et protégé du gel et de la chaleur.

• Stockez l'appareil en position verticale, dans un endroit protégé de la poussière et de l’exposition directe au soleil.8 FR climatiseur monobloc sans unité extérieure PAC-W 2200 S

• Le cas échéant, protégez l’appareil de la poussière par une housse.

• Ne placez aucun autre appareil ou aucun objet sur l'appareil, afin d'éviter de le détériorer.

• Retirer les piles de la télécommande Montage et mise en service Contenu de la livraison

• 2 adaptateurs de tuyau côté intérieur

• 2 adaptateurs de tuyau côté extérieur

• 4 chaines de maintien

• 1 mode d'emploi Déballage de l’appareil

1. Ouvrez le carton et sortez l'appareil.

2. Retirez entièrement l’emballage de l’appareil.

3. Déroulez complètement le câble électrique. Assurez-vous

que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant. Mise en service Info Recommandations pour l’installation En vue d’une installation dans les règles de l’art et un fonctionnement sans problème, Trotec recommande de faire effectuer l’installation par une entreprise spécialisée. Info Avant d’installer l’appareil, effectuez un calcul de la puissance nécessaire. Plus le calcul est précis, plus l’appareil pourra fonctionner de manière efficace. Pour le calcul, observez les consignes en vigueur. Observez les remarques suivantes: 20 cm 10 cm 10 cm 10 cm

• Avant la remise en marche de l’appareil, vérifiez l’état du cordon secteur. Si vous n’êtes pas sûr de son parfait état, contactez le SAV.

• Installez l'appareil uniquement dans les pièces où des pertes éventuelles de réfrigérant ne risquent pas de s’accumuler.

• N’installez l’appareil que dans un local exempt de toute source d’inflammation (par exemple flamme ouverte, appareil à gaz allumé ou chauffage électrique).

• Évitez les risques de trébuchement lors de la pose du cordon secteur ou d’autres câbles électriques. Utilisez des couvre-câbles.

• Veuillez faire en sorte que les rallonges de câbles soient entièrement déroulées.

• Veillez à ce que les sorties et les entrées d’air, ainsi que le raccordement du tuyau d’évacuation d’air soient libres.

• Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air. Mise en place des piles dans la télécommande Avertissement relatif à la tension électrique Ne touchez pas le compartiment à pile avec les mains humides ou mouillées. Remarque Ne faites jamais fonctionner l’appareil avec des batteries rechargeables. Observez le chapitre «Caractéristiques techniques» lors de la mise en service.FR 9 climatiseur monobloc sans unité extérieure PAC-W 2200 S Pour mettre les piles en place ou les remplacer, procédez de la manière suivante:

1. Enlevez le couvercle du compartiment à piles situées au

dos de la télécommande.

2. Insérez deux piles dans le compartiment en respectant les

3. Remettez le couvercle en place en le faisant coulisser sur

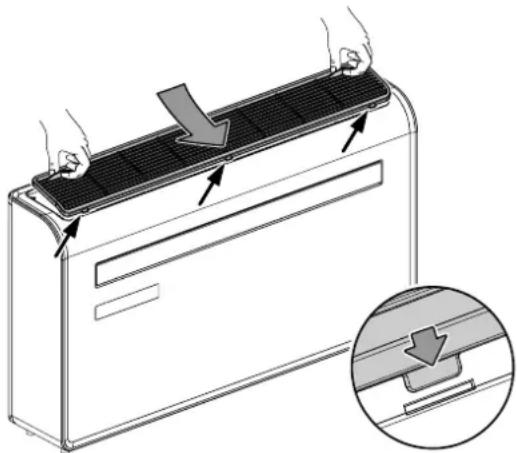

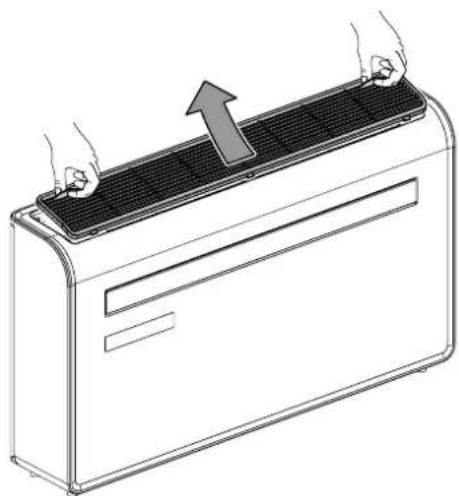

la télécommande. Mise en place du filtre à air Remarque N'utilisez jamais l'appareil sans filtre à air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire ses performances et le détériorer.

• Avant la mise en marche, assurez-vous que le filtre à air est bien en place. Montage Faites absolument appel à une personne supplémentaire pour le montage de l'appareil. N'essayez pas de monter l'appareil seul(e). Le cas échéant, utilisez une gerbeuse à fourche ou un chariot élévateur pour soulever l'appareil. Avertissement relatif à la tension électrique Risque d’électrocution! L’appareil ne possède pas l’indice de protection adéquat pour une utilisation dans les locaux humides. Il existe un risque d’électrocution! N’utilisez jamais l’appareil dans des locaux humides (par ex. dans des salles de bains et buanderies) et ne le plongez jamais dans l’eau! Avertissement Le mur devant accueillir l’appareil doit être stable, solide et en mesure de supporter le poids de l’appareil. Avant le montage, vérifiez qu’il n’y a pas de poutre métallique, de conduite d’eau ou de gaz, de tuyau d’évacuation d’eau, de câble électrique, etc. dans le mur aux emplacements de perçage. Avertissement Avant et pendant le montage, assurez-vous que personne ne peut être mis en danger par les matériaux éjectés vers l’extérieur. La dernière partie du montage doit être effectuée avec les plus grandes précautions et peu de pression afin que l’enduit extérieur ne soit pas endommagé. Avertissement L’écoulement d’eau de condensation ne doit pas causer de dommages. Info L'appareil doit être installé sur un mur extérieur du bâtiment. Remarque Après avoir effectué les deux perçages, vérifiez que ni l’aspiration d’air extérieur ni la restitution de l’air vers l’extérieur ne risquent d’être gênées par des plantes vertes, des habillages, des volets ou autres objets similaires. Vous avez besoin pour le montage de l’outillage suivant:

• Foret à maçonnerie de 8mm

• Foret à maçonnerie de 20mm

• Carottier de 180mm Montez l’appareil tel qu’il est décrit ci-après. Choisissez une taille de vis et de chevilles adaptée au poids de l'appareil (voir les caractéristiques techniques) et à la qualité du mur.

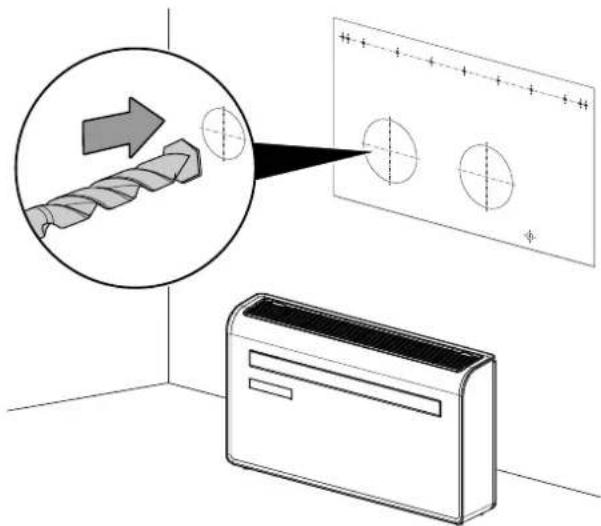

1. Placez le gabarit fourni sur le mur et collez-le de manière

2. Percez le trou pour l’évacuation de l’eau de condensation.

Assurez-vous que ce trou soit incliné vers le bas d’un angle d’au moins5° afin que l’eau de condensation puisse s'écouler correctement.

3. Percez les trous pour l’arrivée et l’évacuation de l’air au

moyen du foret à maçonnerie de20mm et du carottier de180mm. Avertissement Avant et pendant le montage, assurez-vous que personne ne puisse être mis en danger par les matériaux éjectés vers l’extérieur. La dernière partie du montage doit être effectuée avec les plus grandes précautions et peu de pression afin que l’enduit extérieur ne soit pas endommagé.10 FR climatiseur monobloc sans unité extérieure PAC-W 2200 S

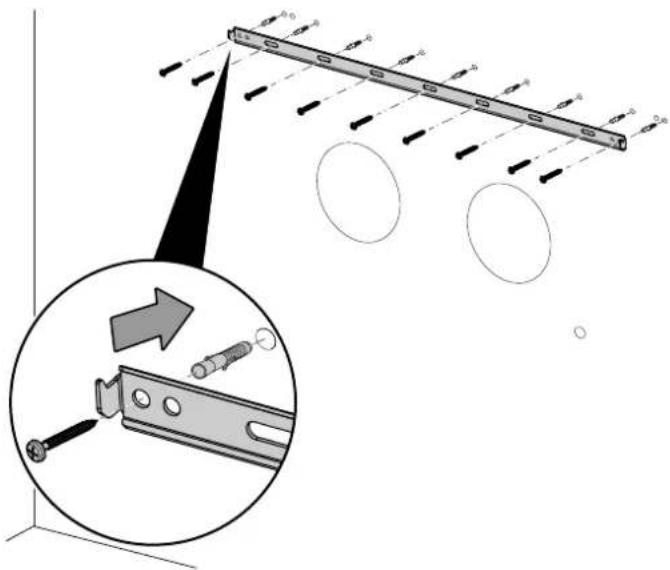

4. Au moyen du gabarit, marquez les positions de perçage

pour les vis du rail d’accrochage.

5. Percez avec le foret à maçonnerie de8mm les trous

adaptés aux chevilles fournies avec l’appareil.

6. Fixez le rail au mur et alignez-le avec le niveau à bulle.

7. Contrôlez le montage du rail d’accrochage et assurez-vous

qu’il n’y ait aucun risque que l’appareil ne tombe.

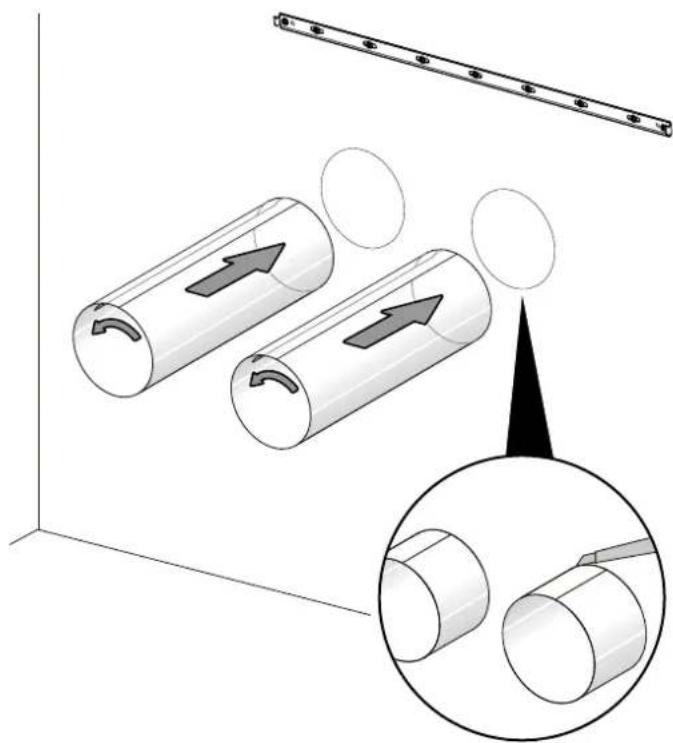

8. Formez un tuyau en enroulant chacun des films plastique

et faites-les passer à travers les gros trous dans le mur jusqu’à ce qu’ils affleurent le mur intérieur.

9. À l’extérieur, coupez avec une lame aiguisée la partie de

tuyau qui dépasse du mur pour chacun des trous. ð Le tuyau utilisé doit avoir une longueur d'environ 240mm.

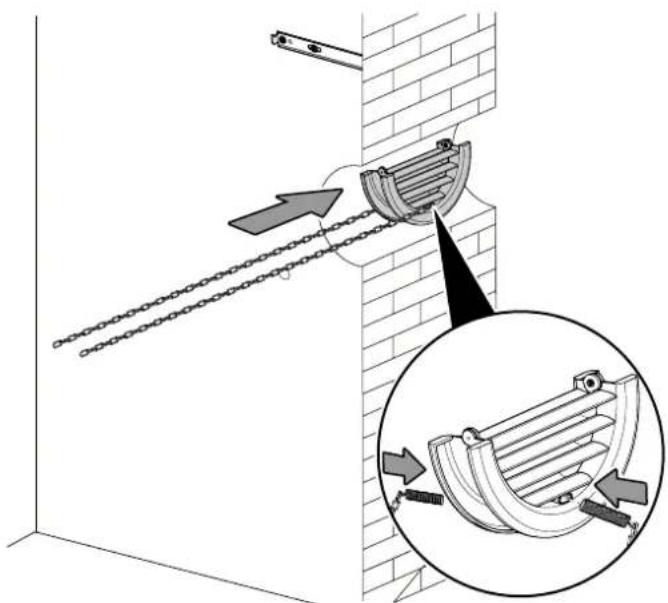

10. Mettez en place l’anneau de fixation intérieur du cache

d’évacuation d’air sur le côté intérieur de l’ouverture d’évacuation d’air.

11. Pliez ensuite les deux moitiés du cache extérieur

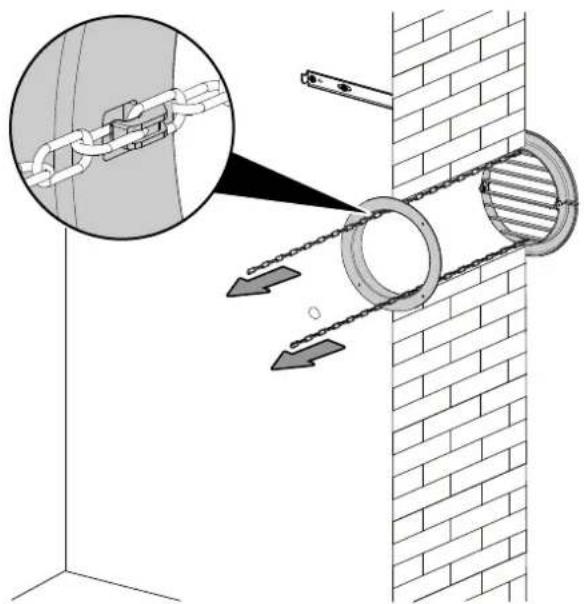

12. Fixez les chaînes à chacun des côtés du cache

d’évacuation d’air avant de faire passer celui-ci vers l’extérieur à travers le trou d’évacuation d’air.FR 11 climatiseur monobloc sans unité extérieure PAC-W 2200 S

13. Dépliez le cache extérieur avant de fixer les chaînes en les

accrochant à l’anneau de fixation intérieur. Le cache extérieur est ainsi maintenu fermement en position.

14. Sécurisez les chaînes et coupez les maillons inutiles.

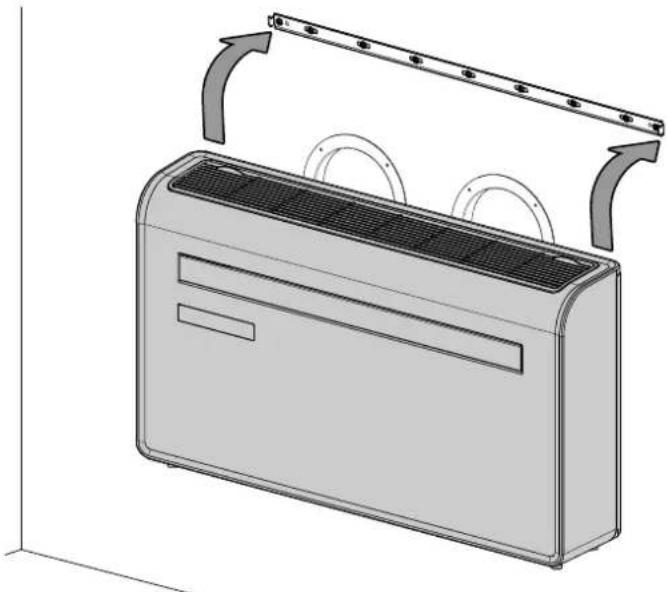

15. Soulevez l’appareil vers le mur, dirigez les trous de

suspension vers les crochets du rail de fixation et placez l’appareil en position avec précaution. En même temps, faites passer le tuyau à travers le trou d’évacuation de l’eau de condensation. Insérez des piles dans la télécommande avant la première mise en service. Branchement du câble secteur

• Raccordez la fiche secteur à une prise de courant dûment protégée. Utilisation Panneau de commande

• Évitez de laisser les portes et les fenêtres ouvertes.

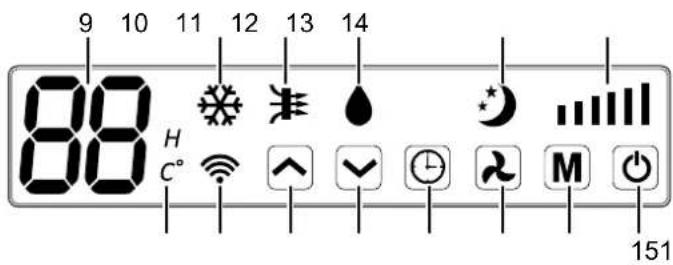

No Désignation Signification 9 Affichage 7- segments Affichage de la température ambiante actuelle Affichage de la température cible Affichage du nombre d’heures pendant la programmation de la minuterie Affichage du code défaut, voir le chapitre «Défauts et pannes» 10 LED Refroidissement S’allume lorsque le mode Refroidissement est activé 11 LED Ventilation S'allume lorsque le mode Ventilation est activé 12 LED Déshumidifi- cation S'allume lorsque le mode Déshumidification est activé 13 LED Mode nuit S'allume lorsque le mode nuit est activé 14 LEDs Niveau de ventilation Affichage du régime de ventilation 15 Touche marche / arrêt Mise en marche et arrêt de l’appareil12 FR climatiseur monobloc sans unité extérieure PAC-W 2200 S No Désignation Signification 16 Touche Mode Sélection du mode de fonctionnement: Refroidissement Ventilation Déshumidification 17 Touche Régime de ventilation Réglage du niveau de ventilation 18 Touche Minuterie Fonction minuterie Mise en marche automatique par pas de 1h (de 1h à 24h) Fonction de minuterie Arrêt automatique par pas de 1h (de 1h à 24h) 19 Touche Diminution Diminution de la température cible (de 16 °C à 30 °C) pour le refroidissement Diminution du nombre d'heures lors de la programmation de la minuterie 20 Touche Augmentation Augmentation de la température cible (de 16 °C à 30 °C) pour le refroidissement Augmentation du nombre d'heures lors de la programmation de la minuterie 21 LED Wi-Fi S’allume lorsque l’appareil est connecté au réseau 22 LED Unité de température Indique l’unité de température actuellement définie: degrés Celsius ou Fahrenheit 23 Touche Swing (télécommande uniquement) Activation ou désactivation de la fonction Swing 24 Écran Affichage de différentes fonctions de l’appareil 25 Touche LED Allumage et extinction des LEDs du panneau de commande 26 Touche Sleep Activation/désactivation du mode nuit Mise en marche de l'appareil

1. Après avoir installé l’appareil en suivant la description du

chapitre «Mise en service», vous pouvez le mettre en marche.

2. Appuyez sur la touche On/Off(15).

ð L'appareil démarre en mode refroidissement. ð La LED Refroidissement(10) s'allume. ð La LED Régime de ventilation(14) s’allume. ð La sortie d'air(7) s’ouvre automatiquement.

3. Sélectionnez le mode de fonctionnement désiré.

Sélection du mode de fonctionnement

• Déshumidification Refroidissement En mode Refroidissement, la pièce est refroidie jusqu’à la température cible désirée.

1. Appuyez sur la touche MODE(16) jusqu’à ce que le voyant

LED Refroidissement(10) s’allume.

2. Appuyez plusieurs fois sur la touche Diminution(19) ou

Augmentation(20) afin de définir la température cible souhaitée. La température peut être réglée entre 16°C et 30°C par pas de 1°C. ð L’affichage 7-segments(9) indique la température cible souhaitée.

3. Appuyez sur la touche Niveau de ventilation(17) pour

régler le niveau de ventilation souhaité. ð La LED Niveau de ventilation(14) correspondant au niveau sélectionné s’allume. ð Le voyant LED Refroidissement(10) correspondant au mode Refroidissement s’allume. Ventilation En mode Ventilation, l’air ambiant circule et aucun refroidissement ni aucune déshumidification n’a lieu.

1. Appuyez sur la touche MODE(16) jusqu'à ce que le voyant

LED Ventilation(11) s'allume.

2. Appuyez sur la touche SPEED(17) pour régler le régime de

ventilation souhaité. ð La LED du régime de ventilation sélectionné(14) s’allume. Déshumidification En mode Déshumidification, l’appareil réduit l’humidité relative dans la pièce. La température ne peut pas être modifiée et la ventilation fonctionne au régime le plus bas.

1. Appuyez sur la touche MODE(16) jusqu’à ce que le voyant

LED Déshumidification(12) s’allume. ð Le mode Déshumidification est activé. ð Dans ce mode de fonctionnement, la température et le régime de ventilation (niveau 1) sont prédéfinis et ne peuvent pas être modifiés. ð La température ambiante actuelle apparaît sur l'affichage 7-segments(9).FR 13 climatiseur monobloc sans unité extérieure PAC-W 2200 S Le mode nuit Le mode nuit peut être activé en mode Refroidissement. En mode Refroidissement, le mode nuit présente les réglages suivants:

• Au bout de 1 heure, la température pré-réglée augmente de 1°C. Après une heure supplémentaire, la température préréglée augmente à nouveau de 1°C.

• La température et le régime du ventilateur ne peuvent pas être modifiées en mode nuit. Procédez de la façon suivante pour activer le mode nuit:

1. Sélectionnez le mode Refroidissement.

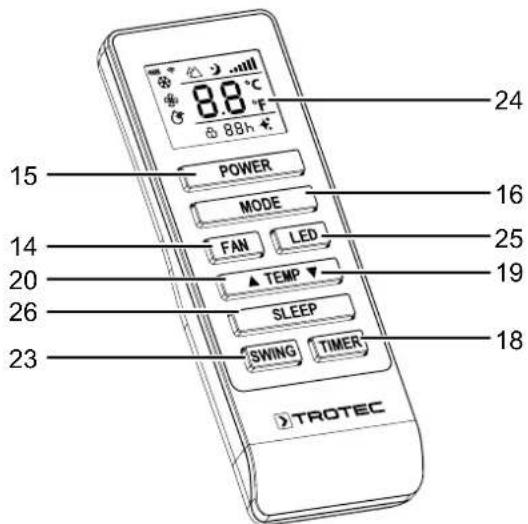

2. Appuyez sur la touche Sleep(26) de la télécommande.

ð Les voyants LED Refroidissement(10) et Sleep(13) s’allument.

3. Pressez de nouveau la touche Sleep(26) pour désactiver le

mode nuit. ð La LED Sleep(13) s’éteint. ð Le mode de fonctionnement sélectionné reste activé. Réglage de la minuterie La minuterie est équipée de deux fonctions:

• mise en marche automatique après un nombre d'heures prédéfini

• arrêt automatique après un nombre d’heures prédéfini La minuterie peut être programmée par pas de 1h (de 1h à 24h). La fonction peut être activée dans chacun des modes de fonctionnement. Elle peut être activée pendant le fonctionnement ou en mode veille. Info La mise en marche automatique et l’arrêt automatique peuvent être activés en parallèle par l’intermédiaire de l’application Trotec Assistent. Remarque L’appareil ne doit pas fonctionner sans surveillance dans une pièce dont l’accès est libre lorsque la minuterie est activée. Mise en marche automatique ü L'appareil se trouve en mode veille.

1. Appuyez sur la touche Minuterie(18) pour activer la

2. Appuyez sur la touche Augmentation(20) ou

Diminution(19) pour sélectionner le nombre d’heures souhaité jusqu’à la mise en marche automatique.

3. Attendez environ 3 secondes pour confirmer le réglage.

ð L’affichage 7-segments(9) indique en permanence le nombre d’heures restant jusqu’à la mise en marche automatique. ð La LED H est allumée sur le panneau de commande. ð L'appareil se met en marche au bout de la période définie. Indications relatives à la mise en marche automatique:

• Une séparation de l’alimentation électrique efface les réglages de la mise en marche automatique.

• La mise en marche manuelle de l’appareil désactive la mise en marche automatique.

• Si vous sélectionnez le nombre d’heures0, la minuterie est désactivée. Arrêt automatique ü L’appareil est en marche.

1. Appuyez sur la touche Timer(18) pour activer la minuterie.

2. Appuyez sur la touche Augmentation(20) ou

Diminution(19) pour sélectionner le nombre d’heures souhaité jusqu’à l’arrêt automatique.

3. Attendez environ 3 secondes pour confirmer le réglage.

ð Sur l’affichage 7-segments(9), le nombre d’heures jusqu’à la mise en marche automatique s’affiche pendant 3 secondes environ. ð La LED H est allumée sur le panneau de commande. ð L'appareil s’arrête au bout de la période définie. Remarques concernant l’arrêt automatique:

• Si l’appareil est débranché du secteur, les réglages de mise en marche automatique sont effacés.

• L’arrêt manuel de l'appareil désactive l’arrêt automatique. Fonction Swing La fonction Swing peut être activée au besoin quel que soit le mode de fonctionnement. Grâce à la fonction Swing, l’orientation de la sortie d'air(7) est modifiée de manière automatique, ce qui assure une circulation de l’air continue.

1. Pressez sur la touche Swing(23) de la télécommande.

ð Le volet de ventilation se déplace continuellement vers le haut et vers le bas.

2. Réappuyez sur la touche SWING(23) afin d'arrêter le volet

de ventilation dans une position précise et de désactiver la fonction swing. Fonction mémoire Après une coupure d’électricité pendant le fonctionnement, l’appareil se remet automatiquement en marche. Les réglages du mode de fonctionnement programmé sont enregistrés. Par contre, une éventuelle programmation de la minuterie n’est pas mémorisée dans l’appareil. Le compresseur démarre avec un retard de 3 minutes, car il est équipé d’une protection interne contre la remise en marche immédiate.14 FR climatiseur monobloc sans unité extérieure PAC-W 2200 S Trotec Assistent Tous les réglages peuvent être également effectués à travers l’application Trotec Assistent. Les réglages de la fonction Minuterie effectués par l’intermédiaire de l’application ne sont pas affichés en plus sur le panneau de commande. Installez l’application Trotec Assistent sur le terminal que vous voulez utiliser en combinaison avec l’appareil. Info Certaines fonctions de l’application ont besoin d’accéder à votre position géographique et nécessitent une connexion Internet active. L’application est disponible chez Google Play et dans l’App- Store Apple ainsi que par l’intermédiaire du lien suivant: https://hub.trotec.com/?id=45093 Connexion Wi-Fi Pour établir une connexion Wi-Fi, procédez de la manière suivante: ü L'appareil se trouve en mode veille.

1. Téléchargez l’application Trotec Assistent et lancez-la sur

2. Sélectionnez Nouvel appareil en cliquant sur le signe + en

3. Sélectionnez Gros appareils ménagers et, en-dessous,

Climatiseur (Wi-Fi).

4. Maintenez pressée pendant environ 3 secondes la touche

Niveau de ventilation(17) sur le panneau de commande de l’appareil. ð La LED Wi-Fi(21) s’allume.

5. Appuyez de nouveau pendant environ 3secondes sur la

touche Niveau de ventilation(17) du panneau de commande de l’appareil. ð La LED Wi-Fi(21) clignote environ 2 fois par seconde. ð L'appareil se trouve en mode Quick-Connect.

6. Suivez les instructions de l’application sur votre

smartphone. ð Dès que la LED Wi-Fi(21) est allumée en permanence, la connexion est établie. Info En cas de coupure de la liaison Wi-Fi, il peut arriver que l’appareil ne se re-connecte pas automatiquement au réseau. Dans ce cas, établissez de nouveau la connexion au moyen de la touche Niveau de ventilation(17). Mise hors service Avertissement relatif à la tension électrique Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

• Nettoyez l'appareil conformément aux indications figurant au chapitre «Maintenance».FR 15 climatiseur monobloc sans unité extérieure PAC-W 2200 S Défauts et pannes Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante: L’appareil ne se met pas en marche:

• Vérifiez le raccordement au secteur.

• Vérifiez le bon état du cordon et de la fiche secteur. Si vous constatez que l’appareil est endommagé, n’essayez pas de le remettre en marche. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d’éviter tout risque.

• Vérifiez le fusible ou le disjoncteur secteur.

• Observez la température de fonctionnement admissible indiquée dans le chapitre «Annexe technique».

• Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par la société Trotec. L'appareil fonctionne sans refroidir ou la puissance de refroidissement est réduite:

• Vérifiez que le mode Refroidissement est activé.

• Vérifiez la position des volets de ventilation. Les volets de ventilation doivent être ouverts autant que possible.

• Vérifiez la propreté du filtre à air. Si nécessaire, nettoyez ou remplacez le filtre à air.

• Vérifiez la fermeture de la fenêtre et/ou de la porte de la pièce. Le cas échéant, fermez-la.

• Vérifiez le réglage de température de l'appareil. Diminuez la température définie au cas où elle est supérieure à la température de la pièce. Le condensat fuit:

• Vérifiez si l’appareil présente des fuites. Le compresseur ne se met pas en marche:

• Vérifiez si la protection anti-surchauffe du compresseur s’est déclenchée. Débranchez l’appareil et laissez-le refroidir pendant 10 minutes environ avant de le rebrancher sur le secteur.

• Vérifiez si la température ambiante correspond à la température cible (en mode refroidissement). Le compresseur se met en marche uniquement lorsque cette température est atteinte.

• Le compresseur peut éventuellement démarrer avec un retard de 3 minutes, car il est équipé d’une protection interne contre la remise en marche immédiate. L'appareil devient très chaud, il est bruyant ou il perd de la puissance:

• Vérifiez si les entrées d'air et le filtre à air sont encrassés. Nettoyez la saleté extérieure.

• Contrôlez l'extérieur de l’appareil pour détecter d'éventuels encrassements (voir chapitre Maintenance). Faites nettoyer l'intérieur de l'appareil encrassé par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec. L’appareil ne réagit pas à la télécommande infrarouge:

• Vérifiez que la distance entre la télécommande et l’appareil n’est pas trop élevée et diminuez-la si nécessaire.

• Assurez-vous qu’aucun d’obstacle ne se trouve entre l’appareil et la télécommande, par ex. des meubles ou des murs. Veillez à assurer un «contact visuel» entre l’appareil et la télécommande.

• Vérifiez l’état de charge des piles et remplacez-les si nécessaire.

• Vérifiez que la polarité des piles est respectée, au cas où les piles viennent d'être remplacées. Remarque Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouvez alors remettre l'appareil en marche. L’appareil ne fonctionne pas parfaitement après les contrôles: Contactez le service après-vente. Faites réparer l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.16 FR climatiseur monobloc sans unité extérieure PAC-W 2200 S Codes d’erreur Les messages d’erreur suivants peuvent apparaître sur l’affichage 7-segments(9) : Code défaut Cause Code défaut Cause F1 Défaillance du moteur du compresseur FE Erreur logicielle de la platine principale F2 Défaillance du moteur du compresseur Pa Défaut capteur de la température de l’air de retour F3 Défaut démarrage du compresseur P1 Protection anti-surchauffe haut du compresseur F4 Défaillance du moteur du compresseur PE Circulation réfrigérant anormale F5 Erreur de la boucle de reconnaissance du site PH Défaut dans le circuit de refroidissement FA Protection contre les surintensités courant de phase PC Protection température gaz d’échappement P2 Protection sous-tension bus DC E3 Défaut retour ventilateur DC (intérieur) E4 Défaut de communication (intérieur et extérieur) P6 Protection surcharge du tube bobiné (intérieur) F6 Défaut communication circuit imprimé P7 Protection dégivrage du tube bobiné (intérieur) P3 Protection tension d’entrée AC E2 Défaut capteur tube bobiné (intérieur) P4 Protection contre les surintensités AC E1 Défaut capteur de température (intérieur) P5 Protection sous-tension AC P8 Erreur passage à zéro (intérieur) F7 Défaut capteur bobine (air libre) EE Erreur logicielle de la platine principale F8 Défaut capteur tuyau d’aspiration E5 Défaut moteur jet d’eau E0 Défaut capteur tuyau de sortie E8 Défaut retour ventilateur E6 Défaut capteur de température (air libre) FL Protection débordement d’eau E7 Défaut moteur ventilateur (air libre)FR 17 climatiseur monobloc sans unité extérieure PAC-W 2200 S Maintenance Intervalles de maintenance Intervalles de maintenance et d'entretien avant chaque mise en service au besoin au moins toutes les2semaines au moins toutes les4semaines au moins tous les6mois au moins une fois par an Contrôle des bouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant X X Nettoyage extérieur X X Contrôle visuel de l'intérieur de l'appareil pour détecter d’éventuels encrassements X X Contrôle du filtre à air pour détecter d’éventuels encrassements ou corps étrangers, nettoyage ou remplacement le cas échéant X X Recherche de détériorations éventuelles X Contrôle des vis de fixation X X Test fonctionnel X Vidange du bac de récupération de l’eau de condensation et du tuyau d'évacuation

Protocole de maintenance et d'entretien Type d’appareil: ............................................. Numéro de série: .................................... Intervalles de maintenance et d'entretien

Contrôle des bouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant Nettoyage extérieur Contrôle visuel de l'intérieur de l'appareil pour détecter d’éventuels encrassements Contrôle du filtre à air pour détecter d’éventuels encrassements ou corps étrangers, nettoyage ou remplacement le cas échéant Recherche de détériorations éventuelles Contrôle des vis de fixation Test fonctionnel Vidange du bac de récupération des condensats et du tuyau d'évacuation Remarques

Signature: ...........................................18 FR climatiseur monobloc sans unité extérieure PAC-W 2200 S Avant toute opération de maintenance Avertissement relatif à la tension électrique Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur. Avertissement relatif à la tension électrique Tout travail nécessitant l'ouverture de l’appareil est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec. Circuit de réfrigérant Danger Réfrigérant naturel propane (R290)! H220: gaz extrêmement inflammable. H280: contient du gaz sous pression; peut exploser sous l'effet de la chaleur. P210: tenir éloigné de toute source de chaleur, des surfaces chaudes, des étincelles, des flammes ainsi que de toute autre source d'inflammation. Ne pas fumer. P377: gaz effluent en feu: ne pas éteindre tant que la fuite ne peut pas être colmatée sans danger. P410+P403: conserver à l’abri du soleil dans un endroit bien aéré.

• Tout le circuit réfrigérant est un système hermétiquement clos qui ne nécessite pas d'entretien; seules une entreprise spécialisée dans le génie frigorifique et climatique ou l'entreprise Trotec sont autorisées à en effectuer la maintenance et la réparation. Signaux de sécurité et étiquettes sur l’appareil Contrôlez régulièrement les signaux de sécurité et les étiquettes se trouvant sur l’appareil. Renouvelez les signaux de sécurité en cas d'illisibilité. Nettoyage du boîtier Nettoyez le boîtier avec un chiffon humide, doux et non pelucheux. Veillez à ce qu’aucune humidité ne pénètre dans le boîtier. Veillez à ce qu’aucune humidité ne puisse entrer en contact avec les composants électriques. N’utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d’alcool ou les produits abrasifs pour humidifier le chiffon. Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

1. Retirez le filtre à air.

2. Munissez-vous d'une lampe de poche pour éclairer

l'intérieur de l'appareil à travers les ouvertures.

3. Examinez l’intérieur de l’appareil pour détecter d’éventuels

4. Si vous détectez une épaisse couche de poussière, faites

nettoyer l'intérieur de l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par la société Trotec.

5. Remettez le filtre à air en place.

Nettoyage du filtre à air Il est nécessaire de nettoyer le filtre à air dès qu’il est sale. Cela se traduit, par exemple, par une capacité réduite (voir chapitre Défauts et pannes). Avertissement Veuillez vous assurer que le filtre à air ne soit ni usé ni endommagé. Les coins et les arêtes du filtre à air ne doivent être ni déformés ni arrondis. Avant de remettre le filtre à air en place, veuillez vous assurer que celui- ci est intact et sec!

1. Retirez le filtre à air de l’appareil.FR 19

climatiseur monobloc sans unité extérieure PAC-W 2200 S

2. Nettoyez le filtre avec un chiffon doux légèrement humide

non pelucheux. Si le filtre est très encrassé, nettoyez-le à l’eau chaude à laquelle vous aurez mélangé un produit de nettoyage neutre.

3. Laissez le filtre sécher complètement. N’insérez pas de

filtre mouillé dans l’appareil!

4. Insérez à nouveau le filtre à air dans l'appareil.

Activités après la maintenance Si vous désirez continuer d’utiliser l'appareil:

• Laissez reposer l'appareil pendant au moins12heures pour que le réfrigérant puisse s'accumuler dans le compresseur. Attendez 12 heures avant de remettre l'appareil en service. Sinon, le compresseur risque d’être endommagé et l'appareil pourrait ne plus fonctionner. Nous déclinons toute responsabilité dans ce cas.

• Rebranchez l’appareil en mettant la fiche dans la prise secteur. Si vous n’utilisez pas l’appareil pendant une longue durée:

• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage. Annexe technique Données techniques Modèle PAC-W 2200 S Puissance frigorifique 2,2 kW Capacité de déshumidification 0,8 l/h Température de fonctionnement 7 °C à 35 °C Plage de réglage de la température 16 °C à 30 °C Débit volumique d’air max. 500 m

Raccordement secteur 220V- 240V / 50Hz Courant nominal 4A Indice de protection IPX0 Puissance absorbée 0,85 kW Niveau sonore à 1m de distance 47 dB(A) Réfrigérant R290 Quantité de réfrigérant 280g Facteur PRP 3 Équivalent CO

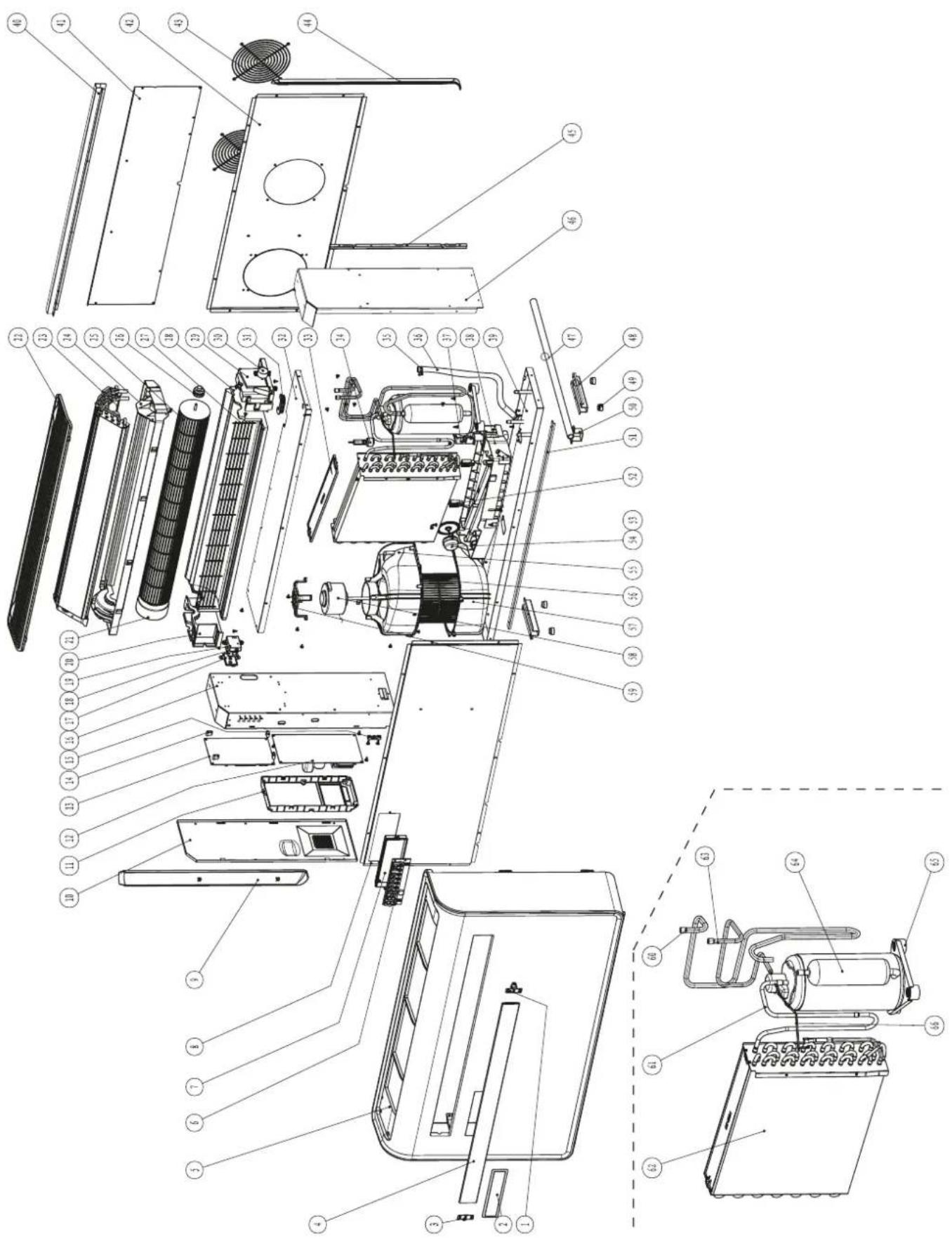

0,00084t Pression côté aspiration 0,8MPa Pression côté sortie 2,8MPa Pression max. admissible 3,8MPa Dimensions (longueur x largeur x hauteur) 205x 1000x 585mm Distance minimum par rapport aux murs et aux objets: vers le haut: vers les côtés: vers l’avant: 20cm 10cm 10cm Poids 40,5kg Pile pour la télécommande Type LR03/ AAA- 1,5V Bande de fréquence Wifi 2,4GHz20 FR climatiseur monobloc sans unité extérieure PAC-W 2200 S Schéma électriqueFR 21 climatiseur monobloc sans unité extérieure PAC-W 2200 S Nomenclature et liste des pièces de rechange Remarque: Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans le manuel d'utilisation.22 FR climatiseur monobloc sans unité extérieure PAC-W 2200 S N° Pièce de rechange N° Pièce de rechange N° Pièce de rechange 1 Guide vane right fixed cart 23 Evaporator assembly 45 Right link bar 2 Front panel mirror 24 Water pans 46 Light support plate 3 Air deflector fixing part 25 Air supply wind turbines 47 Drain pipe 4 Air deflector 26 Rotor shaft sleeve 48 Chassis stents 5 The front panel 27 Outlet guard 49 The rubber feet 6 Display light panel 28 Air duct foam 50 Water management card 7 Display panel mounting box 29 The right base 51 Front strap 8 Front cover 30 Stepper motor 52 Rubber support block 1 9 Left trim strip 31 Middle partition steal rubber 53 Water wheel 10 Electronical control box cover 32 The partition 54 Dc water drawing motor 11 Plastic electric control box 33 Condense cover 55 Lower air duct 1 12 Variable frequency drive plate 34 Water level switch 56 Exhaust wind turbines 13 Main control panel 35 Torsion spring 57 Lower air duct 2 14 Isolation column 36 Water pipe 58 plastic sealed dc brushless motor 15 Line pressing board 37 Water realease switch assembly 59 The motor bracket 16 The left support plate 38 Under water pans 60 Compressor sunction pipe 17 WIFI protection box cover 39 Base 61 Compressor discharge pipe 18 WIFI module 40 Support bar 62 Condenser assembly 19 WIFI protective box 41 The after cover plate 63 Transition tube 20 Left base 42 Back panel 64 The compressor 21 Plastic encapsulated motor 43 Rear protection filter 65 Compressor footing 22 Filter 44 Right trim strip 66 CapillaryFR 23 climatiseur monobloc sans unité extérieure PAC-W 2200 S Élimination Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables. La suppression des données personnelles d’être contenues dans l’appareil à éliminer est de votre entière responsabilité. Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés. La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l’environnement et la santé des produits dangereux qu’ils sont susceptibles de contenir. Faites éliminer le réfrigérant propane contenu dans l’appareil de façon appropriée et conforme à la législation en vigueur par une entreprise homologuée en conséquence (N° 160504 du catalogue européen des déchets). Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais être éliminées conformément à la directive européenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du6septembre2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur. Valable uniquement en France Déclaration de conformité simplifiée de l'UE TrotecGmbH déclare par la présente que le type de système radio (PAC-W 2200 S– module Wifi) conforme à la directive 2014/53/EU. Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante: https://hub.trotec.com/?id=46569Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg
