PAE 30 - Climatisation TROTEC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Capacité de refroidissement : 9000 BTU/h
Type d'appareil	Climatiseur mobile
Dimensions	Dimensions (L x P x H) : 30 x 34 x 70 cm
Poids	Poids : 25 kg
Niveau sonore	Niveau sonore : 65 dB(A)
Consommation énergétique	Classe énergétique : A
Fonctionnalités	Fonction déshumidification, ventilation, télécommande
Utilisation	Idéal pour les pièces jusqu'à 30 m²
Maintenance	Filtres lavables, entretien régulier recommandé
Sécurité	Protection contre la surchauffe, arrêt automatique
Informations générales	Garantie : 2 ans

FOIRE AUX QUESTIONS - PAE 30 TROTEC

Quelle est la capacité de refroidissement du TROTEC PAE 30 ?

La capacité de refroidissement du TROTEC PAE 30 est de 10 000 BTU/h.

Comment installer le TROTEC PAE 30 ?

Pour installer le TROTEC PAE 30, placez-le près d'une prise électrique, ouvrez la fenêtre et installez le kit de montage fourni pour le tuyau d'évacuation de l'air chaud.

Quel est le niveau sonore du TROTEC PAE 30 ?

Le TROTEC PAE 30 a un niveau sonore d'environ 65 dB, ce qui est comparable à une conversation normale.

Le TROTEC PAE 30 peut-il être utilisé comme déshumidificateur ?

Oui, le TROTEC PAE 30 peut également fonctionner en mode déshumidificateur pour réduire l'humidité dans l'air.

Comment nettoyer le filtre du TROTEC PAE 30 ?

Pour nettoyer le filtre, retirez-le de l'appareil, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le réinstaller.

Quelle est la consommation électrique du TROTEC PAE 30 ?

La consommation électrique du TROTEC PAE 30 est d'environ 1 100 W.

Quelle est la superficie recommandée pour le TROTEC PAE 30 ?

Le TROTEC PAE 30 est recommandé pour des pièces allant jusqu'à 80 m².

Comment régler la température sur le TROTEC PAE 30 ?

Vous pouvez régler la température en utilisant le panneau de contrôle ou la télécommande fournie.

Que faire si le TROTEC PAE 30 ne refroidit pas correctement ?

Vérifiez que le filtre est propre, que le tuyau d'évacuation n'est pas obstrué et que la pièce n'est pas trop grande pour l'appareil.

Le TROTEC PAE 30 est-il portable ?

Oui, le TROTEC PAE 30 est un climatiseur portable avec des roulettes pour faciliter son déplacement.

MODE D'EMPLOI PAE 30 TROTEC

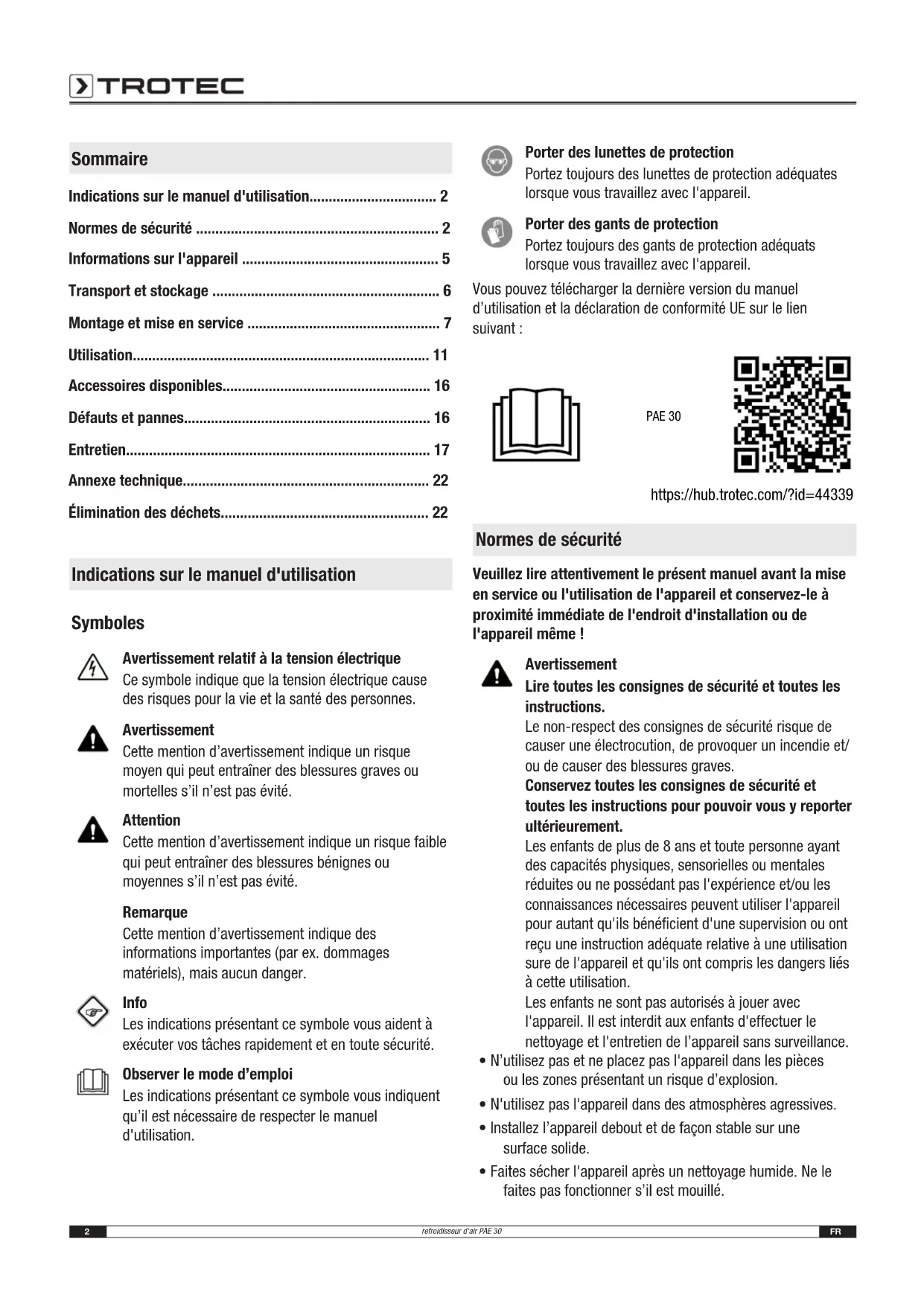

• refroidisseur d'air PAE 30 Sommaire Indications sur le manuel d'utilisation p. 2
• Normes de sécurité p. 2
• Informations sur l'appareil p. 5
• Transport et stockage p. 6
• Montage et mise en service p. 7
• Utilisation p. 11
• Accessoires disponibles p. 16
• Défauts et pannes p. 16
• Entretien p. 17
• Annexe technique p. 22
• Élimination des déchets Indications sur le manuel d'utilisation Symboles Avertissement relatif à la tension électrique Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes. Avertissement Cette mention d’avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s’il n’est pas évité. Attention Cette mention d’avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s’il n’est pas évité. Remarque Cette mention d’avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger. Info Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité. Observer le mode d’emploi Les indications présentant ce symbole vous indiquent qu’il est nécessaire de respecter le manuel d'utilisation. Porter des lunettes de protection Portez toujours des lunettes de protection adéquates lorsque vous travaillez avec l'appareil. Porter des gants de protection Portez toujours des gants de protection adéquats lorsque vous travaillez avec l'appareil. Vous pouvez télécharger la dernière version du manuel d’utilisation et la déclaration de conformité UE sur le lien suivant: PAE 30 https://hub.trotec.com/?id=44339 Normes de sécurité Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate de l'endroit d'installation ou de l'appareil même! Avertissement Lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie et/ ou de causer des blessures graves. Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement. Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation. Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l’appareil sans surveillance. p. 22

• N’utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d’explosion.

• N'utilisez pas l'appareil dans des atmosphères agressives.

• Installez l’appareil debout et de façon stable sur une surface solide.

• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s’il est mouillé.FR 3 refroidisseur d'air PAE 30

• Ne touchez ou n’utilisez pas l'appareil les mains humides ou mouillées.

• Ne pas exposer l’appareil à un jet d’eau direct.

• N'introduisez pas de corps étrangers ni de membres du corps à l’intérieur de l'appareil.

• Ne couvrez pas l'appareil et ne le transportez pas pendant le fonctionnement.

• Ne pas s'asseoir sur l'appareil.

• L'appareil n'est pas un jouet. Tenez les enfants et les animaux à l'écart. Utilisez l'appareil uniquement sous surveillance.

• Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l’appareil si celui-ci ou une des pièces qui le composent présente un défaut.

• Protégez tous les câbles électriques en dehors de l’appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés!

• La prise d’alimentation électrique doit correspondre aux indications données au chapitre Caractéristiques techniques.

• Raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l'art.

• Choisissez des rallonges de câbles électriques conformément à la puissance connectée de l’appareil, la longueur du câble et l’utilisation. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.

• Retirez le câble électrique de l’appareil de la prise en tirant sur la fiche avant l’entretien, la maintenance ou les réparations.

• Éteignez l’appareil et tirez le câble électrique de la prise lorsque l’appareil n’est pas utilisé.

• N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble de raccordement secteur. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne de qualification équivalente afin d’éviter tous risques. Les câbles électriques défectueux représentent un danger sérieux pour la santé.

• Lors de l’installation, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans le chapitre Données techniques.

• Assurez-vous que l'entrée et la sortie d'air sont dégagées.

• Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.

• Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.

• Veuillez transporter l'appareil exclusivement en position verticale et après avoir préalablement vidé le réservoir d’eau.

• Avant l'entreposage ou le transport, videz le réservoir d’eau. Ne buvez pas l'eau. Risques pour la santé!

• Notez qu’une humidité relative élevée peut favoriser la prolifération environnante des micro-organismes.

• Veillez à ce que des objets à proximité de l’appareil ne deviennent pas humides ou mouillés. Lorsque l'humidité apparaît, l’émission doit être réduite. Si l’émission ne peut pas être réduite, n’utilisez l’appareil qu’à des intervalles périodiques. Des matériaux absorbants comme des revêtements de sol textile, des rideaux et des nappes ne doivent pas devenir humides.

• Veillez à ce que l’eau dans le réservoir d’eau soit changée tous les3jours. Vous risquez sinon la formation des micro-organismes dans le réservoir d'eau qui parviennent dans l’air ou dans l’eau en présentant un risque pour la santé.

• Remplissez le réservoir d'eau exclusivement avec de l'eau potable fraîche, des glaçons faits avec de l'eau potable et/ ou des accumulateurs de froid adaptés.

• Les accumulateurs de froid ne sont pas des jouets. Tenez les enfants et les animaux à l'écart.

• N'ouvrez jamais les accumulateurs de froid. Le liquide contenu dans les accus de froid peut être nocif pour la santé.

• Ne mangez pas la glace qui peut se former sur les accus de froid. Risques pour la santé!

• Ne placez pas de batteries rechargeables dans la télécommande. Utilisation conforme Veuillez utiliser l'appareil exclusivement pour le refroidissement de l'air des pièces intérieures, tout en respectant les données techniques. L'utilisation conforme comprend le refroidissement de l'air dans

• les locaux d’habitation

• les entrepôts et les archives

• les centrales téléphoniques et les salles informatiques4 FR refroidisseur d'air PAE 30 Utilisation non conforme

• Veuillez ne pas installer l'appareil sur un support mouillé ou inondé.

• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.

• Veuillez ne pas utiliser l'appareil à l’extérieur.

• Il est interdit de modifier, compléter ou altérer l’appareil de quelque manière que ce soit.

• Un autre fonctionnement ou une autre utilisation que ceux décrits dans ce manuel sont non conformes. En cas de non-respect, le fabricant décline toute responsabilité en cas d'endommagement et toutes les demandes de garantie sont annulées. Qualification du personnel Toute personne utilisant le présent appareil doit:

• être consciente des risques associés aux appareils électriques en environnement humide.

• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité. savoir que tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise d’électricité spécialisée ou par la société Trotec. Signaux de sécurité et étiquettes sur l’appareil Remarque Ne retirez aucun signal de sécurité, autocollant ou étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles. Les signaux de sécurité et étiquettes suivants sont apposés sur l’appareil: Symboles Signification Ce symbole apposé sur l’appareil rappelle que le filtre doit être contrôlé, et, le cas échéant, nettoyé avant chaque utilisation. Remplacez le filtre s’il est endommagé. N’insérez pas de filtre mouillé dans l’appareil. Attendez que le filtre soit sec. Symboles Signification Le symbole apposé sur l’appareil rappelle que le réservoir d’eau doit être nettoyé tous les3jours. Changez l’eau dans le réservoir d’eau tous les3jours. Débranchez l'appareil du secteur avant de nettoyer le réservoir d’eau.FR 5 refroidisseur d'air PAE 30 Risques résiduels Avertissement relatif à la tension électrique Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée! Avertissement relatif à la tension électrique Retirez la fiche d’alimentation de la prise secteur avant toute intervention sur l’appareil. Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur. Avertissement Le liquide contenu dans les accus de froid peut être nocif pour la santé! Consultez immédiatement un médecin en cas d’ingestion du liquide. En cas de pénétration du liquide dans les yeux, rincez les yeux avec de l’eau et consultez immédiatement un médecin. Avertissement L’utilisation de l’appareil peut comporter un risque s’il est utilisé par des personnes non compétentes, en cas d’utilisation non conforme ou non conventionnelle! Veuillez respecter les exigences relatives à la qualification du personnel! Avertissement L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants. Avertissement Danger de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants. Remarque N'utilisez jamais l'appareil sans filtre à air monté sur l’entrée d'air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire les performances et détériorer l'appareil. Comportement en cas d'urgence

1. Éteignez l’appareil.

2. En cas d'urgence, coupez immédiatement l’alimentation

électrique de l'appareil. Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur.

3. Ne rebranchez jamais un appareil endommagé.

Informations sur l'appareil Description de l'appareil Le refroidisseur d’air à évaporation rafraîchit les locaux à des températures agréables. L’appareil est rempli avec de l’eau froide, des glaçons et / ou des blocs réfrigérants afin de refroidir l’air chaud entrant grâce au filtre à évaporation et le restituer, par le biais du ventilateur, en tant qu’air froid. En plus de sa fonction de refroidissement, l’appareil peut également être utilisé comme purificateur d'air: l'air aspiré est filtré et humidifié grâce au filtre à air intégré et au filtre à évaporation en nid d'abeille. Il est possible de régler le régime de ventilation à quatre niveaux différents. L’orientation des volets de la sortie d’air froid peut être réglée manuellement et le mode swing d’oscillation automatique peut être activé en option. L’appareil est équipé d’un mode nuit qui permet un fonctionnement silencieux pendant les périodes de sommeil. L’appareil se commande par l’intermédiaire de son panneau de commande ou de la télécommande infrarouge. De plus, grâce à la fonction minuterie, il est possible de faire s’allumer ou s’éteindre l’appareil automatiquement au bout d’un certain temps. L'appareil peut être utilisé d’une manière économe en énergie. Si aucun élément de commande n’est utilisé pendant 60 s, les LED s’éteignent automatiquement. Le refroidisseur d'air est équipé d’une protection anti- surchauffe qui le met automatiquement hors service en cas d’échauffement excessif.6 FR refroidisseur d'air PAE 30 Représentation de l’appareil

N° Désignation 1 Panneau de commande 2 Sortie d'air avec volets de ventilation et fonction oscillation (swing) 3 Roulettes de transport 4 Poignée de transport 5 Entrée d'air avec filtre à air, support de filtre à air et filtre à évaporation 6 Clip de verrouillage du réservoir d'eau 7 Réservoir d’eau avec indicateur de niveau 8 Fixation du cordon secteur 9 Support de filtre à air 10 Filtre à air 11 Filtre à évaporation 12 Blocs réfrigérants 13 Télécommande Transport et stockage Remarque L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée. Observez les informations relatives au transport et à l'entreposage de l'appareil. Transport Pour faciliter le transport, l'appareil est pourvu de roulettes de transport. Pour faciliter le transport, l’appareil est pourvu d’une poignée. Veuillez observer les consignes suivantes avant chaque transport:

• Éteignez l’appareil.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

• Videz le réservoir d’eau.

• Veuillez ne pas utiliser le cordon électrique pour tirer l’appareil.

• Ne faites rouler l'appareil que sur des surfaces planes et stables. Veuillez observer les consignes suivantes après chaque transport:

• Installez l’appareil debout après l’avoir transporté.FR 7 refroidisseur d'air PAE 30 Entreposage Veuillez respecter les consignes suivantes avant chaque entreposage:

• Videz et nettoyez le réservoir d'eau avant de le ranger (voir chapitre Maintenance).

• Faites sécher le filtre à évaporation avant de le ranger. Sinon, l'appareil peut répandre une odeur de moisi lors de la remise en service.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur. Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil:

• au sec et protégé du gel et de la chaleur

• debout, dans un endroit protégé de la poussière et de l’exposition directe au soleil

• Le cas échéant, protégé de la poussière par une housse

• ne placez aucun autre appareil ou aucun objet sur l'appareil, afin d'éviter de le détériorer

• Retirer les piles de la télécommande Montage et mise en service Contenu de la livraison

• 1xfiltre à évaporation

• 2 blocs réfrigérants

• 1 mode d'emploi Déballer l'appareil

1. Ouvrez le carton et sortez l'appareil.

2. Retirez entièrement l’emballage de l’appareil.

3. Déroulez complètement le câble électrique. Assurez-vous

que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant. Mise en service Lors de l’installation de l’appareil, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets conformément aux indications figurant dans le chapitre Données techniques.

• Avant la remise en service de l’appareil, vérifiez l’état du câble d’alimentation. En cas de doute relatif à son parfait état, contactez le service après-vente.

• Installez l’appareil debout et de façon stable sur une surface solide.

• En particulier lorsque l’appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.

• Assurez-vous que les rallonges de câble sont entièrement déroulées.

• Veillez à ce qu’aucun rideau ni aucun autre objet ne bloque le flux d’air. Insérez des piles dans la télécommande avant la première mise en service.8 FR refroidisseur d'air PAE 30 Remplissage du réservoir d’eau L'appareil a besoin d’eau potable fraîche pour refroidir l'air. Avertissement relatif à la tension électrique Retirez la fiche d’alimentation de la prise secteur avant toute intervention sur l’appareil. Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur. Remarque Remplissez l'appareil uniquement avec de l'eau potable fraîche. La température de l’eau ne doit pas dépasser 40°C. Info Renouvelez l’eau tous les 3 jours afin d’éviter la prolifération de bactéries. Observez les indications suivantes lorsque vous utilisez les blocs réfrigérants:

• Placez les blocs réfrigérants pendant au moins 4 heures au congélateur avant l’utilisation.

• Placez les blocs réfrigérants dans le réservoir d'eau avant de remplir celui-ci. Info De la condensation peut se former sur le réservoir d’eau et goutter sur le sol lorsque la température extérieure est élevée et que des blocs réfrigérants sont utilisés.

1. Débranchez l'appareil du secteur avant de remplir d’eau le

réservoir ou d’y placer des blocs réfrigérants.

2. Déverrouillez le réservoir d'eau en tournant le clip de la

position horizontale à la position verticale.

3. Sortez légèrement le réservoir d’eau de l’appareil.

Info Vous pouvez remplir le réservoir d’eau de deux manières différentes: Variante A: Sortez autant que possible le réservoir d’eau de l’appareil et remplissez-le à l’aide d’un récipient adapté. Notez que vous ne pouvez pas sortir complètement le réservoir d’eau de l’appareil en raison de la pompe qui se trouve à l’intérieur. Dans ce cas, passez à l’étape 7. Variante B: Retirez complètement le réservoir d’eau de l’appareil et remplissez-le. À cette fin, exécutez les étapes4 à6.

4. À l’intérieur du réservoir d'eau, tournez la fixation de la

pompe de 90° dans le sens inverse des aiguilles d’une montre pour la libérer.

5. Retirez la pompe du réservoir d'eau. Ce faisant, veillez à

ne pas endommager ni débrancher le câble ou le flexible de la pompe.

6. Retirez le réservoir d’eau de l’appareil.FR 9

refroidisseur d'air PAE 30

7. Au besoin, placez les blocs réfrigérants dans le réservoir

d'eau afin d'obtenir un effet de refroidissement supplémentaire.

8. Remplissez le réservoir d’eau uniquement avec de l'eau

potable fraîche. Vous pouvez également ajouter des glaçons d'eau potable pour augmenter le refroidissement. ð Observez le niveau minimum et maximum de l'indicateur. Il faut remplir le réservoir d'eau au moins jusqu'au niveau minimum pour que la pompe puisse fonctionner.

9. Remettez le réservoir d’eau en place dans l’appareil. Le

cas échéant, réinstallez la pompe dans son logement à l’intérieur du réservoir d'eau, puis tournez la fixation de 90° dans le sens des aiguilles d'une montre pour l’immobiliser.

10. Verrouillez le réservoir d'eau en tournant le clip de la

position horizontale à la position verticale.

11. Assurez-vous que l’extérieur de l’appareil n’est pas

humide ni mouillé. Si c’est le cas, essuyez l’appareil.10 FR refroidisseur d'air PAE 30 Mise en place du filtre à évaporation et du filtre à air Remarque En mode refroidissement, l'appareil ne doit pas être utilisé sans filtre à évaporation, sinon le refroidissement ne fonctionne pas. Remarque N'utilisez jamais l'appareil sans filtre à air monté sur l’entrée d'air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire les performances et détériorer l'appareil. Remarque Utilisez l’éponge noire anti-gouttes, dans le logement prévu du support du filtre à air, pour éviter les bruits de gouttes et pour assurer une meilleure répartition de l’eau. L’éponge est déjà en place à la livraison.

• Avant la mise en marche, assurez-vous que le filtre à évaporation et le filtre à air sont bien mis en place. Branchement du cordon secteur

• Raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l'art. Info Un signal sonore retentit et l'appareil se trouve en mode de veille.FR 11 refroidisseur d'air PAE 30 Utilisation

• Évitez de laisser les portes et les fenêtres ouvertes. Panneau de commande

N° Désignation Signification 15 Touche Mode Touche de sélection des modes de fonctionnement Ventilation, Rafraîchissement et Nuit 16 Touche Swing Activation ou désactivation de la fonction swing 17 Touche Refroidissement Activation ou désactivation du mode Refroidissement 18 Touche Minuterie Mise en marche ou arrêt de la minuterie: 0,5h - 10h 19 Touche moins Réglage du niveau de ventilation (1-4) Réglage de la fonction minuterie mise en marche automatique par pas de 0,5h (de 0,5h à 3h) ou par pas de 1h (de3h à10h) Réglage de la fonction minuterie arrêt automatique par pas de 0,5h (de 0,5h à 3h) ou par pas de 1h (de3h à10h) 20 Touche plus 21 Touche Marche/ arrêt Mise en marche et arrêt de l’appareil 22 LED Refroidissement S'allume lorsque le mode Refroidissement de l’air est activé Clignote lorsque le réservoir d’eau est vide 23 LED Minuterie S’allume lorsque la minuterie est activée 24 Affichage 7-segments Affichage du niveau de ventilation Affichage du nombre d’heures pendant la programmation de la minuterie 25 LED Swing S'allume lorsque la fonction swing est activée 26 LEDs Mode Affichage du mode de fonctionnement choisi: Ventilation Rafraîchissement Mode nuit Mise en marche de l’appareil Après avoir installé l’appareil en suivant la description du chapitre «Mise en service», vous pouvez le mettre en marche:

1. Appuyez sur la touche Marche/arrêt(21) du panneau de

commande. ð Un signal sonore retentit. ð L’appareil se met en marche automatiquement. ð La LED Ventilation(26) s'allume. ð Le niveau de ventilation apparaît sur l'affichage 7-segments. ð Si aucun élément de commande n’est utilisé pendant 60 s environ, les LED s’éteignent automatiquement.12 FR refroidisseur d'air PAE 30 Sélection du mode de fonctionnement L'appareil dispose des modes de fonctionnement suivants:

• Refroidissement de l'air

• Mode nuit Refroidissement de l'air Le mode Refroidissement de l'air peut être activé dans tous les autres modes. En mode Refroidissement de l'air, la pompe est mise en marche et l'eau est répartie sur le filtre à évaporation, afin de refroidir l'air en circulation. Lorsque le réservoir d'eau est vide, la LED Refroidissement(22) clignote. Procédez de la manière suivante pour activer le mode Refroidissement de l'air: ü Le réservoir d'eau(7) est rempli au moins jusqu'au niveau minimum.

1. Appuyez sur la touche Refroidissement(17).

ð La LED Refroidissement(22) s'allume. ð La pompe démarre.

2. Appuyez sur la touche moins (19) ou plus (20) pour régler

la ventilation au niveau souhaité. ð Le niveau de ventilation défini apparaît sur l'affichage 7-segments.

3. Appuyez de nouveau sur la touche Refroidissement (17), si

vous désirez désactiver le refroidissement de l'air. ð La LED Refroidissement(22) s’éteint. ð L’appareil continue de fonctionner dans le mode sélectionné précédemment, la pompe étant désactivée. Remarque En mode Refroidissement de l'air, il ne faut pas retirer le filtre à évaporation ni le filtre à air, sinon l'eau goutte et pénètre à l'intérieur de l'appareil. Ventilation En mode Ventilation, vous pouvez sélectionner à la main le régime de ventilation de votre choix parmi les 4 niveaux. Procédez de la manière suivante pour régler la ventilation:

1. Appuyez sur la touche Mode(15) jusqu’à ce que la LED

Ventilation(26) s’allume.

2. Appuyez sur la touche moins (19) ou plus (20) pour régler

la ventilation au niveau souhaité. ð Le niveau de ventilation défini apparaît sur l'affichage 7-segments. Rafraîchissement En mode Rafraîchissement, le régime de ventilation augmente et diminue afin de générer un flux d'air agréable et naturel. Procédez de la manière suivante pour activer le mode Rafraîchissement:

1. Appuyez sur la touche Mode(15) jusqu’à ce que la LED

Rafraîchissement(26) s’allume.

2. Appuyez sur la touche moins (19) ou plus (20) pour régler

la ventilation au niveau souhaité. ð En mode rafraîchissement de l’air, seuls les niveaux de ventilation 1 et 2 peuvent être sélectionnés. ð Le niveau de ventilation défini apparaît sur l'affichage 7-segments. Mode nuit Le mode nuit peut être activé en combinaison avec l’un des 3 niveaux de ventilation et le refroidissement de l'air.

1. Appuyez sur la touche Mode(15) jusqu’à ce que la LED

nuit(26) s’allume. Choisissez en plus le régime de ventilation que vous désirez. ð Niveau de ventilation 1: l’appareil fonctionne en mode rafraîchissement de l’air. ð Niveau de ventilation 2: l’appareil fonctionne en mode rafraîchissement de l’air et passe au bout de 30 minutes au niveau de ventilation 1. ð Niveau de ventilation 3: l’appareil fonctionne en mode rafraîchissement de l’air et passe au bout de 30 minutes au niveau de ventilation 2. Au bout de 30 minutes supplémentaires, l’appareil passe automatiquement au niveau de ventilation 1. Info Si vous activez le refroidissement de l'air , un signal d'alarme retentit, même en mode nuit, lorsque le réservoir d'eau est vide. Réglage de la minuterie La minuterie possède deux fonctions:

• mise en marche automatique après un nombre d'heures prédéfini,

• arrêt automatique après un nombre d'heures prédéfini. Le nombre d’heures peut être réglé par pas de 0,5h (de 0,5h à 3h) ou par pas de 1h (de 3h à 10h). Mise en marche automatique ü L'appareil se trouve en mode veille.

1. Appuyez sur la touche Minuterie(18).

ð La programmation de la minuterie est activée et la LED Minuterie(23) s'allume. ð Le nombre d'heures clignote pendant environ 5s sur l’affichage 7-segments(24).FR 13 refroidisseur d'air PAE 30

2. Appuyez plusieurs fois sur la touche plus(19) ou

moins(20) jusqu’à ce que le nombre d’heures souhaité soit indiqué sur l’affichage 7-segments(24). ð Le nombre d'heures clignote pendant environ 5s sur l’affichage 7-segments(24) puis indique ensuite de nouveau le niveau de ventilation défini. ð Les modes de fonctionnement activés (LED) clignotent.

3. Appuyez sur la touche Mode(15) pour sélectionner le

mode de fonctionnement désiré.

4. Appuyez sur la touche Refroidissement(22) pour activer ou

désactiver le refroidissement de l'air.

5. Pour activer ou désactiver la fonction Swing, appuyez sur

la touche Swing(16). ð Les réglages clignotent pendant environ 5 s sur l’affichage. ð La minuterie est réglée sur le nombre d'heures désiré. ð Une fois le temps programmé écoulé, l'appareil se met en marche automatiquement dans les modes et avec le niveau de ventilation sélectionnés auparavant. ð Les LED s’éteignent au bout de 60 s environ. Remarques relatives à la mise en marche automatique:

• La programmation de la minuterie est activée lorsque les LEDs de l’affichage clignotent.

• Après extinction de l’écran, vous pouvez faire afficher les réglages en appuyant sur la touche Minuterie(18).

• La mise en marche manuelle de l'appareil désactive la mise en marche automatique.

• La minuterie se désactive lors d'une coupure de courant. Arrêt automatique ü L’appareil est en marche.

1. Appuyez sur la touche Minuterie(18).

ð La programmation de la minuterie est activée et la LED Minuterie(23) s'allume. ð Le nombre d'heures clignote pendant environ 5s sur l’affichage 7-segments(24).

2. Appuyez plusieurs fois sur la touche plus(19) ou

moins(20) jusqu’à ce que le nombre d’heures souhaité soit indiqué sur l’affichage 7-segments(24). ð Le nombre d'heures clignote pendant environ 5s sur l’affichage 7-segments(24) puis indique ensuite de nouveau le niveau de ventilation défini. ð La minuterie est réglée sur le nombre d'heures désiré. ð L'appareil s'éteint automatiquement après écoulement du nombre d’heures programmé. Remarques concernant l’arrêt automatique:

• Une pression sur la touche Marche/arrêt(21) désactive l’arrêt automatique. Télécommande Vous pouvez également régler tous les paramètres de l'appareil à partir de la télécommande fournie avec celui-ci.

N° Désignation Signification 15 Touche Mode Touche de sélection des modes de fonctionnement Ventilation, Rafraîchissement et Nuit 16 Touche Swing Activation ou désactivation de la fonction swing 17 Touche Refroidissement Activation ou désactivation du mode Refroidissement 18 Touche Minuterie Mise en marche ou arrêt de la minuterie: 1h - 15h 19 Touche moins Réglage du niveau de ventilation (1-4) Réglage de la fonction minuterie mise en marche automatique par pas de 0,5h (de 0,5h à 3h) ou par pas de 1h (de3h à10h) Réglage de la fonction minuterie arrêt automatique par pas de 0,5h (de 0,5h à 3h) ou par pas de 1h (de3h à10h) 20 Touche plus 21 Touche Marche/arrêt Mise en marche et arrêt de l’appareil14 FR refroidisseur d'air PAE 30 Fonction swing Au besoin, il est possible d'activer la fonction swing dans tous les modes de fonctionnement. Lorsque la fonction Swing est activée, les volets de guidage de l’air oscillent automatiquement et assurent ainsi une circulation continue de l'air.

1. Pour activer ou désactiver la fonction Swing, appuyez sur

la touche Swing(16). Fonction mémoire Lorsque vous ré-allumez l’appareil à partir du mode veille, les réglages sélectionnés pour le mode de fonctionnement, la fonction swing ainsi que le mode nuit sont mémorisés. Par contre, une éventuelle programmation de la minuterie n’est pas mémorisée dans l’appareil. Ajout d’eau dans le réservoir L’appareil signale que le réservoir d'eau est vide par un signal sonore et un clignotement de la LED Refroidissement(22). Il faut alors remplir le réservoir d'eau. L'appareil a besoin d’eau potable fraîche pour refroidir l'air: Avertissement relatif à la tension électrique Retirez la fiche d’alimentation de la prise secteur avant toute intervention sur l’appareil. Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur. Remarque Remplissez l'appareil uniquement avec de l'eau potable fraîche. La température de l’eau ne doit pas dépasser 40°C. Info Renouvelez l’eau tous les 3 jours afin d’éviter la prolifération de bactéries.

• Placez les blocs réfrigérants pendant au moins 4 heures au congélateur avant l’utilisation.

• Placez les blocs réfrigérants dans le réservoir d'eau avant de remplir celui-ci. Info De la condensation peut se former sur le réservoir d’eau et goutter sur le sol lorsque la température extérieure est élevée et que des blocs réfrigérants sont utilisés.

1. Débranchez l'appareil du secteur avant de remplir d’eau le

réservoir ou d’y placer des blocs réfrigérants.

2. Déverrouillez le réservoir d'eau en tournant le clip de la

position horizontale à la position verticale.

3. Sortez légèrement le réservoir d’eau de l’appareil.

Info Vous pouvez remplir le réservoir d’eau de deux manières différentes: Variante A: Sortez autant que possible le réservoir d’eau de l’appareil et remplissez-le à l’aide d’un récipient adapté. Notez que vous ne pouvez pas sortir complètement le réservoir d’eau de l’appareil en raison de la pompe qui se trouve à l’intérieur. Dans ce cas, passez à l’étape 7. Variante B: Retirez complètement le réservoir d’eau de l’appareil et remplissez-le. À cette fin, exécutez les étapes4 à6.

4. À l’intérieur du réservoir d'eau, tournez la fixation de la

pompe de 90° dans le sens inverse des aiguilles d’une montre pour la libérer.FR 15 refroidisseur d'air PAE 30

5. Retirez la pompe du réservoir d'eau. Ce faisant, veillez à

ne pas endommager ni débrancher le câble ou le flexible de la pompe.

6. Retirez le réservoir d’eau de l’appareil.

7. Au besoin, placez les blocs réfrigérants dans le réservoir

d'eau afin d'obtenir un effet de refroidissement supplémentaire.

8. Remplissez le réservoir d’eau uniquement avec de l'eau

potable fraîche. Vous pouvez également ajouter des glaçons d'eau potable pour augmenter le refroidissement. ð Observez le niveau minimum et maximum de l'indicateur. Il faut remplir le réservoir d'eau au moins jusqu'au niveau minimum pour que la pompe puisse fonctionner.

9. Remettez le réservoir d’eau en place dans l’appareil. Le

cas échéant, réinstallez la pompe dans son logement à l’intérieur du réservoir d'eau, puis tournez la fixation de 90° dans le sens des aiguilles d'une montre pour l’immobiliser.

10. Verrouillez le réservoir d'eau en tournant le clip de la

position horizontale à la position verticale.

11. Assurez-vous que l’extérieur de l’appareil n’est pas

humide ni mouillé. Si c’est le cas, essuyez l’appareil. Mise hors service Avertissement relatif à la tension électrique Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Éteignez l’appareil.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

• Videz et nettoyez le réservoir d'eau (voir chapitre «Maintenance»).

• Nettoyez l'appareil conformément aux indications figurant au chapitre «Maintenance».

• Stockez l’appareil conformément aux indications figurant dans le chapitre «Stockage».16 FR refroidisseur d'air PAE 30 Accessoires disponibles Avertissement Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans le manuel d'utilisation. L’utilisation d’autres outils et d’autres accessoires que ceux recommandés dans le manuel d'utilisation peut encourir un risque de blessure. Désignation Numéro d'article Filtre à évaporation PAE30 7.710.000.044 Défauts et pannes Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante. L’appareil ne se met pas en marche:

• Vérifiez le raccordement au secteur.

• Vérifiez le bon état du cordon et de la fiche secteur.

• Vérifiez le fusible ou le disjoncteur secteur.

• Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites réviser l'appareil par une entreprise spécialisée ou par la société Trotec. L'appareil fonctionne sans refroidir ou avec des performances réduites:

• Vérifiez la position des volets horizontaux de ventilation. Les volets de ventilation doivent être ouverts autant que possible.

• Vérifiez si le filtre à air est encrassé. Le cas échéant, nettoyez ou remplacez le filtre à air.

• Vérifiez les distances minima par rapport aux murs et aux autres objets. Le cas échéant, placez l'appareil plus loin dans la pièce. L'appareil fonctionne, mais le refroidissement de l'air ou la pompe ne fonctionne pas:

• Vérifiez si le mode refroidissement de l’air est activé.

• Vérifiez le niveau du réservoir d'eau (voir chapitre Remplissage du réservoir d'eau).

• Le cas échéant, vérifiez l'absence de tout objet bloquant l'entrée de la pompe. Vérifiez que l’entrée de la pompe n’est pas bloquée.

• Si la pompe ne fonctionne pas alors que le réservoir d'eau est bien rempli et que le mode refroidissement de l'air est activé, elle est peut-être défectueuse. Contactez le service après-vente.

• Assurez-vous que la pompe est correctement installée dans le réservoir d’eau et bien fixée (voir chapitre Remplissage du réservoir d’eau). Il y a écoulement d’eau:

• Vérifiez si l’appareil présente des fuites.

• Vérifiez l'installation correcte du réservoir d’eau. La fonction swing ne fonctionne pas:

• Le moteur de la fonction swing est éventuellement défectueux. Contactez le service après-vente. L'appareil est bruyant ou il vibre:

• Vérifiez si l’appareil est stable et bien installé en position verticale. L’appareil ne réagit pas à la télécommande infrarouge:

• Vérifiez que la distance entre la télécommande et l’appareil n’est pas trop élevée et diminuez-la si nécessaire.

• Assurez-vous qu’aucun d’obstacle ne se trouve entre l’appareil et la télécommande, par ex. des meubles ou des murs. Veillez à assurer un «contact visuel» entre l’appareil et la télécommande.

• Vérifiez l’état de charge des piles et remplacez-les si nécessaire.

• Vérifiez que la polarité des piles est respectée, au cas où les piles viennent d'être remplacées. Même après vérification, l'appareil ne fonctionne toujours pas parfaitement? Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec. Codes d’erreur Les messages d’erreur suivants peuvent apparaître sur l’affichage 7-segments: Code défaut Cause Remède E0 Défaut de la platine de commande Débranchez brièvement l’appareil. Si le défaut est encore présent après la remise en marche, contactez le service après-vente. P3 Le support du filtre à air n’est pas en place Insérez le logement pour filtre à air. N'utilisez jamais l'appareil sans que le filtre à évaporation et le filtre à air soient en place.FR 17 refroidisseur d'air PAE 30 Entretien Intervalles de maintenance Intervalle de maintenance et d'entretien avant chaque mise en service en cas de besoin tous les 3 jours au moins toutes les 2 semaines au moins toutes les 4 semaines au moins une fois par semestre Nettoyage du réservoir d’eau

Contrôle des bouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant X X Nettoyage extérieur

Contrôle visuel de l'intérieur de l'appareil pour détecter d’éventuels encrassements

Contrôle du filtre à air pour détecter les encrassements ou les corps étrangers, le nettoyer le cas échéant X X Remplacement du filtre à évaporation

Contrôle des détériorations éventuelles

Contrôle des vis de fixation

Test fonctionnel Protocole de maintenance et d'entretien Type d’appareil: ............................................. Numéro de série: .................................... Intervalle de maintenance et d'entretien

Nettoyage du réservoir d’eau Contrôle des bouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant Nettoyage extérieur Contrôle visuel de l'intérieur de l'appareil pour détecter d’éventuels encrassements Contrôle du filtre à air pour détecter les encrassements ou les corps étrangers, le nettoyer le cas échéant Remplacement du filtre à évaporation Contrôle des détériorations éventuelles Contrôle des vis de fixation Test fonctionnel Remarques:

Signature: ........................................18 FR refroidisseur d'air PAE 30 Avant toute opération de maintenance Avertissement relatif à la tension électrique Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Éteignez l’appareil.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur. Avertissement relatif à la tension électrique Tout travail nécessitant l'ouverture du boîtier est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec. Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

1. Retirez le filtre à air.

2. Munissez-vous d'une lampe de poche pour éclairer

l'intérieur de l'appareil.

3. Examinez l'intérieur de l'appareil pour détecter des

4. Si vous détectez une épaisse couche de poussière, faites

nettoyer l'intérieur de l'appareil par un électricien ou par la société Trotec.

5. Remettez le filtre à air en place.

Nettoyer le carter Nettoyez le boîtier avec un chiffon humide, doux et sans peluches. Veillez à ce qu’aucune humidité ne pénètre dans le boîtier. Veillez à ce qu’aucune humidité ne puisse entrer en contact avec les composants électriques. N’utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d’alcool ou les produits abrasifs, pour humidifier le chiffon. Nettoyer le réservoir d’eau En cas d’utilisation active, le réservoir d'eau doit être nettoyé tous les 3 jours. Avertissement Pour nettoyer le réservoir d’eau, utilisez de l’acide citrique comme détartrant. Pendant le nettoyage, portez toujours des gants et des lunettes de protection, l’acide pouvant avoir un effet corrosif sur la peau. Observez également les indications du fabricant et les consignes de sécurité concernant l’acide citrique. Remarque Nettoyez l'appareil avec de l’acide citrique s’il présente des signes visibles de calcaire. Chauffez l’eau de nettoyage à 40°C au maximum. Au-delà, du citrate risque de se former et de détériorer l’appareil. Le réservoir d’eau doit être vidé avant le stockage ou avant une longue période de non-utilisation de l’appareil.

1. Déverrouillez le réservoir d'eau en tournant le clip de la

position horizontale à la position verticale.

2. Sortez légèrement le réservoir d’eau de l’appareil.

3. À l’intérieur du réservoir d'eau, tournez la fixation de la

pompe de 90° dans le sens inverse des aiguilles d’une montre pour la libérer.FR 19 refroidisseur d'air PAE 30

4. Retirez la pompe du réservoir d'eau. Ce faisant, veillez à

ne pas endommager ni débrancher le câble ou le flexible de la pompe.

5. Retirez le réservoir d’eau de l’appareil.

6. Nettoyez le réservoir avec de l’acide citrique. Laissez

l’acide citrique agir pendant 20 minutes au maximum.

7. Rincez l’appareil à l’eau et éliminez tous les dépôts de

calcaire du réservoir d'eau.

8. Séchez l’intérieur du réservoir avec un chiffon non

9. Si vous désirez continuer à utiliser l'appareil, remplissez le

réservoir avec de l'eau potable fraîche (voir chapitre «Ajout d’eau dans le réservoir»).

10. Remettez le réservoir d’eau en place dans l’appareil.

11. Installez la pompe dans son logement à l’intérieur du

réservoir d'eau, puis tournez la fixation de 90° dans le sens des aiguilles d'une montre pour l’immobiliser.

12. Verrouillez le réservoir d'eau en tournant le clip de la

position horizontale à la position verticale. Nettoyer le filtre à air Il est nécessaire de nettoyer le filtre à air dès qu’il est sale. Cela se traduit, par exemple, par une capacité réduite (voir chapitre Défauts et pannes). Avertissement Veuillez vous assurer que le filtre à air ne soit ni usé ni endommagé. Les coins et les arêtes du filtre à air ne doivent être ni déformés ni arrondis. Avant de remettre le filtre à air en place, veuillez vous assurer que celui- ci est intact et sec!

1. Retirez le filtre à air de l’appareil.

2. Ouvrez le verrouillage du filtre.20 FR

refroidisseur d'air PAE 30

3. Retirez le filtre à évaporation du filtre à air.

4. Retirez le filtre à air du support.

5. Nettoyez le filtre avec un chiffon doux légèrement humide

non pelucheux. Si le filtre est très encrassé, nettoyez-le à l’eau chaude à laquelle vous aurez mélangé un produit de nettoyage neutre.

6. Laissez le filtre sécher complètement. N’insérez pas de

filtre mouillé dans l’appareil!

7. Replacez le filtre à air dans le support.

8. Replacez le filtre à évaporation dans le filtre à air.

9. Fermez le verrouillage du filtre.

10. Insérez à nouveau le filtre à air dans l'appareil.

Remplacement du filtre à évaporation Remarque En mode refroidissement, l'appareil ne doit pas être utilisé sans filtre à évaporation, sinon le refroidissement ne fonctionne pas. Remarque N'utilisez jamais l'appareil sans filtre à air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire ses performances et le détériorer. Le filtre à évaporation doit être remplacé s'il est fortement encrassé. Le filtre à évaporation se remplace environ 1 fois par an en fonctionnement standard. Laissez sécher le filtre à évaporation dans l'appareil avant de le retirer.

1. Enlevez le support de filtre à air de l’appareil.FR 21

refroidisseur d'air PAE 30

2. Ouvrez le verrouillage du filtre.

3. Retirez le filtre à évaporation de son support.

4. Éliminez le filtre à évaporation usagé conformément à la

législation nationale en vigueur.

5. Placez le nouveau filtre à évaporationdans le support de

6. Fermez le verrouillage du filtre.

7. Remettez en place dans l’appareil le filtre à évaporation et

le support de filtre à air avec le filtre à air. Activités après la maintenance Si vous désirez continuer d’utiliser l'appareil:

• rebranchez l’appareil en mettant la fiche dans la prise secteur. Si vous n’utilisez pas l’appareil pendant une longue durée:

• Stockez l’appareil conformément aux indications figurant au chapitre «Stockage».22 FR refroidisseur d'air PAE 30 Annexe technique Caractéristiques techniques Paramètre Valeur Modèle PAE 30 Capacité d'évaporation 800ml/h Débit d’air 500m³/h Raccordement secteur 220-240V/ 50Hz Courant nominal absorbé 0,3A Puissance absorbée 65W Niveau de pression sonore (à une distance de 1m) 60dB(A) Capacité du réservoir d’eau 7l Poids 10,5kg Dimensions (longueur x largeur x hauteur) 345x270x1050mm Distance minimum par rapport aux murs et aux objets: vers le haut (A): vers l’arrière (B): vers les côtés (C): vers l’avant (D): 100cm 100cm 100cm 100cm Piles pour la télécommande Type AAA 1,5V Élimination des déchets Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet https://de.trotec.com/shop/ vous informe également sur les autres possibilités de retour que nous avons aménagées. La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l’environnement et la santé des produits dangereux qu’ils sont susceptibles de contenir. Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais être éliminées conformément à la directive européenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg
