Type de produit	Four micro-ondes encastrable avec kit de finition
Marque	Whirlpool
Modèle	MK2227AW
Installation	Au-dessus d'un four encastré ou seul dans un placard
Alimentation électrique	120 V, 60 Hz, 15 ou 20 A, circuit dédié recommandé
Dimensions d'encastrement (H x L x P)	Hauteur : 43,2 – 43,5 cm ; Largeur et profondeur : selon kit 68,6 cm ou 76,2 cm
Dégagement minimal sous l'appareil	4 cm (seul) / 7,6 cm (au-dessus d'un four)
Dégagement minimal au-dessus	5,1 cm
Puissance micro-ondes	Environ 1000 W (estimation)
Capacité	Environ 1,7 pi³ (estimation)
Fonctions principales	Cuisson par micro-ondes, décongélation, réchauffage
Type de commande	Électronique (estimation)
Éclairage intérieur	Oui (estimation)
Plateau tournant	Oui (estimation)
Sécurité	Verrouillage enfant, arrêt automatique, mise à la terre obligatoire
Matériau extérieur	Acier inoxydable ou peint (estimation)
Nettoyage et entretien	Nettoyer avec un chiffon humide et un détergent doux ; ne pas utiliser de nettoyants abrasifs
Pièces détachées et réparabilité	Kit de garniture inclus ; pièces disponibles via service après-vente Whirlpool
Poids	Environ 30 kg (estimation)

FOIRE AUX QUESTIONS - MK2227AW WHIRLPOOL

Quelle est la puissance de ce four micro-ondes ?

La puissance n'est pas spécifiée dans la notice, mais pour un modèle encastrable de cette catégorie, elle est typiquement d'environ 1000 W.

Peut-on installer ce four micro-ondes au-dessus d'une cuisinière à gaz ?

Oui, ce modèle peut être installé au-dessus de fours encastrés électriques ou à gaz jusqu'à 76,2 cm de largeur, conformément aux instructions.

Quelles sont les dimensions exactes pour l'encastrement ?

La hauteur d'ouverture doit être comprise entre 43,2 cm et 43,5 cm. La largeur et la profondeur dépendent du kit de garniture : 68,6 cm ou 76,2 cm.

Comment brancher électriquement cet appareil ?

Il doit être branché sur une prise à 3 alvéoles reliée à la terre, sous une tension de 120 V / 60 Hz, sur un circuit de 15 ou 20 ampères. L'utilisation d'une rallonge est interdite.

Y a-t-il un verrouillage enfant ?

Oui, la plupart des micro-ondes Whirlpool disposent d'une fonction de verrouillage enfant pour éviter une utilisation non surveillée.

Comment entretenir et nettoyer le four micro-ondes ?

Nettoyer l'intérieur et l'extérieur avec un chiffon doux humide et un détergent doux. Éviter les produits abrasifs. Ne pas immerger l'appareil dans l'eau.

Ce modèle est-il compatible avec une installation dans un placard sans four en dessous ?

Oui, il peut être installé seul dans un placard avec une hauteur minimale de 91,4 cm du sol au plancher de l'ouverture.

Quels accessoires sont fournis avec l'appareil ?

La notice mentionne un kit de garniture comprenant un cadre de finition, des vis et des pattes de fixation. D'autres accessoires comme le plateau tournant sont généralement inclus.

Que faire si le four micro-ondes ne chauffe plus ?

Vérifier d'abord l'alimentation électrique et le disjoncteur. Si le problème persiste, contacter le service après-vente Whirlpool pour un diagnostic.

Peut-on utiliser des récipients métalliques dans ce micro-ondes ?

Non, les récipients métalliques ou avec des parties métalliques peuvent provoquer des arcs électriques. Utiliser uniquement des plats adaptés aux micro-ondes.

MODE D'EMPLOI MK2227AW WHIRLPOOL

Garniture encastrée pour modèles MK2227 MK2220

Homologations UL pour utiliseau-dessus de tous les fours encastrés électriques ou a gaz, jusqu'à 30" (76,2 cm) de largeur

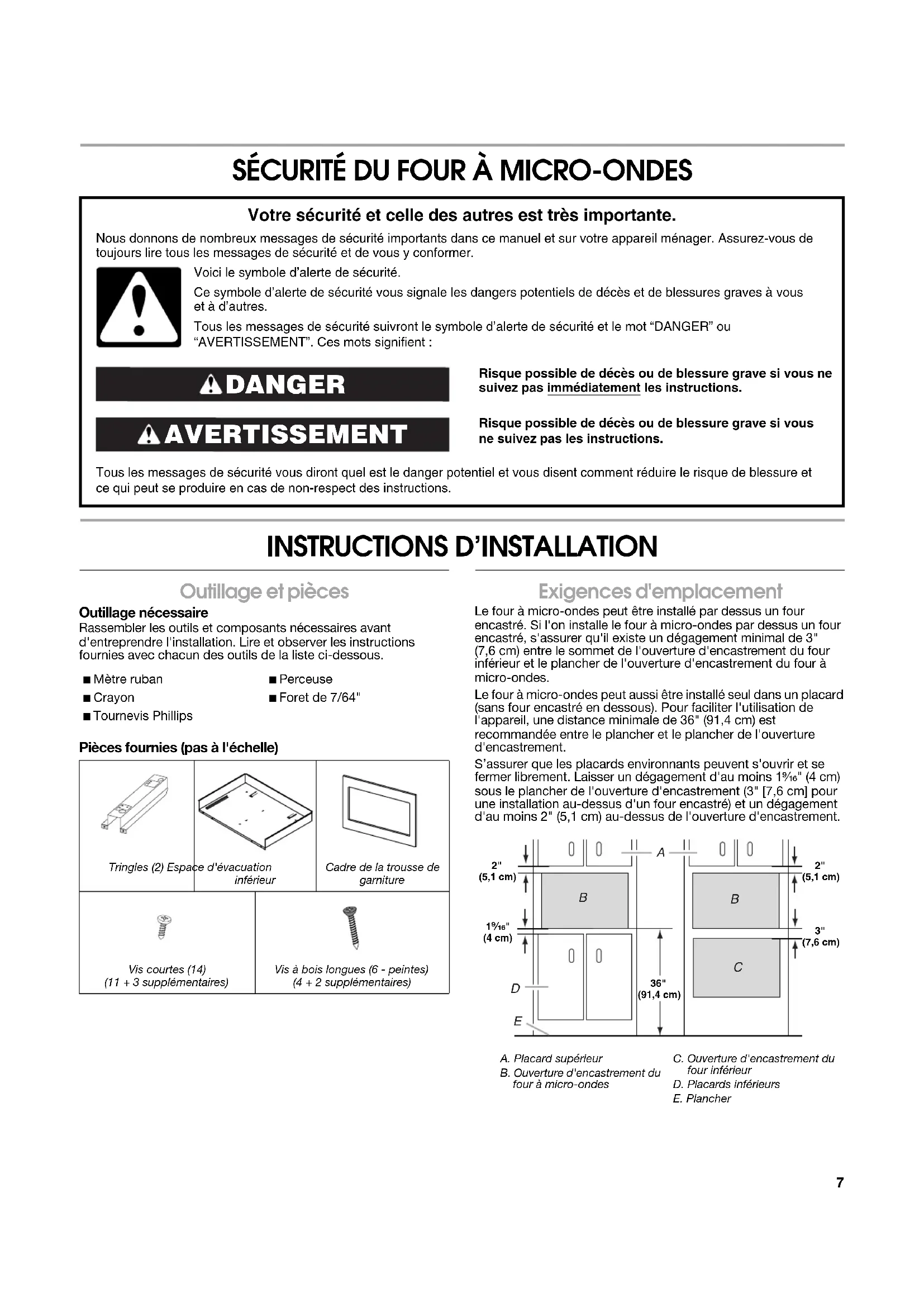

Table of Contents / Table des matieres

SECURITE DU FOUR A MICRO-ONDES. 7
INSTRUCTIONS D'INSTALLATION 7
Outillage et pieces 7
Exigences d'emplacement. 7
Dimensions nécessaires de l'ouverture d'encastrement. 8
Dimensions du cadre de la trousse de garniture. 8
1. Spécifications électriques 83
Preparation du four a micro-ondes. 9
Préparation de l'ouverture d'encastrement/dans le placard. 9
Installation du four a micro-ondes 10
Installation du cadre de la trousse de garniture 11

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparéil menager. Assurez-vous de plusieurs jours dire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivont le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

INSTRUCTIONS D'INSTALLATION

Outillage et pieces

Outillage nécessaire

Rassembler les outils et composants nécessaires avant d'entreprenevre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Metre ruban
Perceuse
Crayon
Foret de 7/64"
Tournevis Phillips

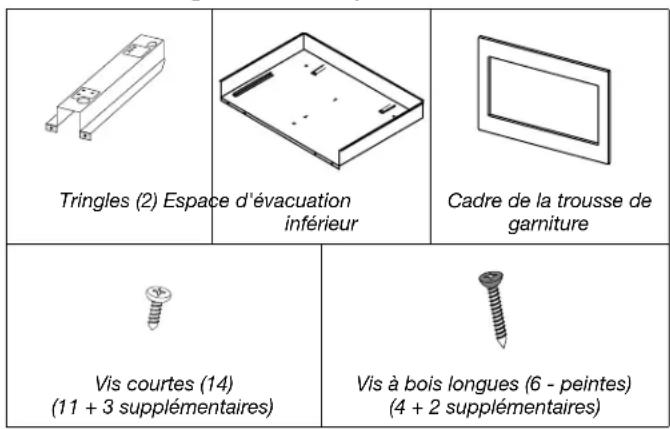

Pièces fournies (pas à l'échelle)

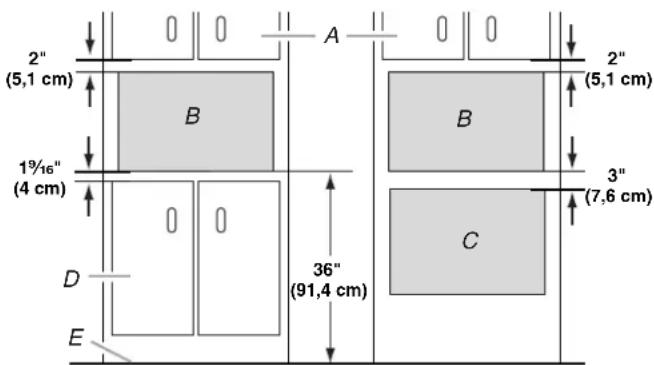

Exigences d'emplacement

Le four à micro-ondes peut être installé par dessus un four encastré. Si l'on installe le four à micro-ondes par dessus un four encastré, s'assurer qu'il existe un dégagement minimal de 3" (7,6 cm) entre le sommet de l'ouverture d'encastrement du four inférieur et le plancher de l'ouverture d'encastrement du four à micro-ondes.

Le four à micro-ondes peut aussi être installé seul dans un placard (sans four encastre en dessous). Pour faciliter l'utilisation de l'appareil, une distance minimale de 36" (91,4 cm) est recommendée entre le plancher et le plancher de l'ouverture d'encastrement.

S'assurer que les placards environnants peuvent s'ouvrir et se fermer librement. Laisser un dégagement d'au moins 1% (4 cm) sous le plancher de l'ouverture d'encastrement (3" [7,6 cm] pour une installation au-dessus d'un four encastré) et un dégagement d'au moins 2" (5,1 cm) au-dessus de l'ouverture d'encastrement.

A. Placard supérieur
B. Ouverture d'encastrement du four à micro-ondes

C. Ouverture d'encastrement du four inférieur
D. Placards inférieurs
E. Plancher

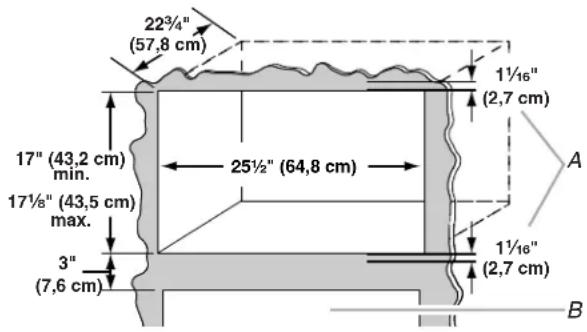

Dimensions nécessaires de l'ouverture d'encastrement

A. Dépassement du cadre de la trousse de garniture

B. Ouverture pour le four inférieur

REMARQUES:

La dimension de hauteur est critique: 17^ (43,2 cm) au minimum, 17% (43,5 cm) maximum.
Les mesures de largeur et profondeur peuvent etre modifiées de ± 1 / 16" (2 mm).
La dimension minimale de 3'' (7,6 cm) correspond à la distance du plafond de l'ouverture d'encastrement du four inférieur au plancher de l'ouverture d'encastrement du four à micro-ondes.
Le cadre de la trousse de garniture dépasse de 1^1/16 (2,7 cm) au-dessus et au-dessous de l'ouverture d'encastrement.

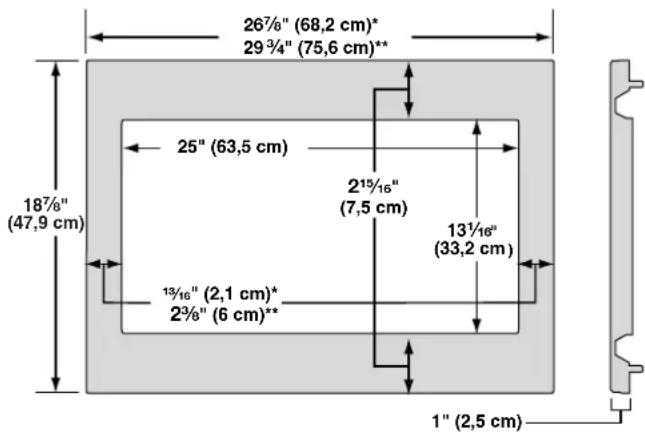

Dimensions du cadre de la trousse de garniture

Trousse de garniture de 27" (68,6 cm)
*Trousse de garniture de 30" (76,2 cm)

Spécifications électriques

AVERAGE

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causeur un décès, un incendie ou un choc électrique.

Observer les dispositions de tous les codes et règlements en vigueur.

Nécessaire :

Une alimentation electrique de 120 volts, 60Hz CA seulement, 15 ou 20 ampères, protégée par un fusible ou un disjoncteur.

Recommendé :

Un fusible temporisé ou un disjoncteur temporisé.
■ Un circuit distinct exclusif à ce four à micro-ondes.

INSTRUCTIONS DE LIAISON À LA TERRE

Pour tout apparéil menager connecté par un cordon de courant électrique :

Il faut que le four à micro-ondes soit relié à la terre. En cas de court-circuit électrique, la liaison à la terre réduit le risque de chic électrique car le courant électrique dispose d'un itinéraire direct d'acheminement à la terre. Le four à micro-ondes est doté d'un cordon de courant électrique qui comporte un fil de liaison à la terre, avec broche de liaison à la terre. On doit brancher la fiche sur une prise de courant convenablement installée et reliée à la terre.

AVERTISSEMENT: L'utilisation incorrekte du dispositif de liaison à la terre peut susciter un risque de chocolélectrique. L'utilisateur qui ne comprend pas bien les instructions de liaison à la terre, ou qui n'est pas certain que le four à micro-ondes soit convenablement relié à la terre, devrait consulter un électricien ou un technicien qualifié.

Ne pas utiliser un cable de rallonge. Si le cordon de courant électrique est trop court, demander à un electricien ou un technicien qualifié d'installer une prise de courant à proximé du four à micro-ondes.

CONSERVEZ CES INSTRUCTIONS

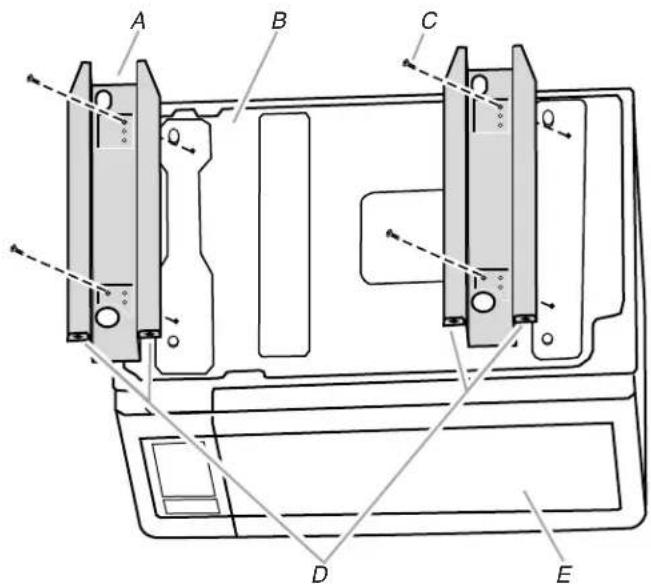

Preparation du four à micro-ondes

1. Debrancher le four à micro-ondes avant de poursuivre l'installation.
2. Retirer les articles à l'intérieur du four à micro-ondes - le cas échéant.
3. Placer avec précaution le four à micro-ondes sur son sommet en orientant la porte vers l'avant (vers l'installateur).
4. Aligner les trous de n^33 sur le plancher du four à micro-ondes avec les trous de n^33 sur des tringles tel qu'illustré en s'assurant que les rebords sont orientés vers l'avant et vers le haut.

A. Tringles (2)

C. Vis courtes (4)

B. Plancher du four à micro-ondes

D. Rebords

E. Porte

1. Fixer les tringles au plancher du four à micro-ondes à l'aide de quatre vis courtes à travers les ensemble de trous de n^ 33 .

Préparation de l'ouverture d'encastrement/dans le placard

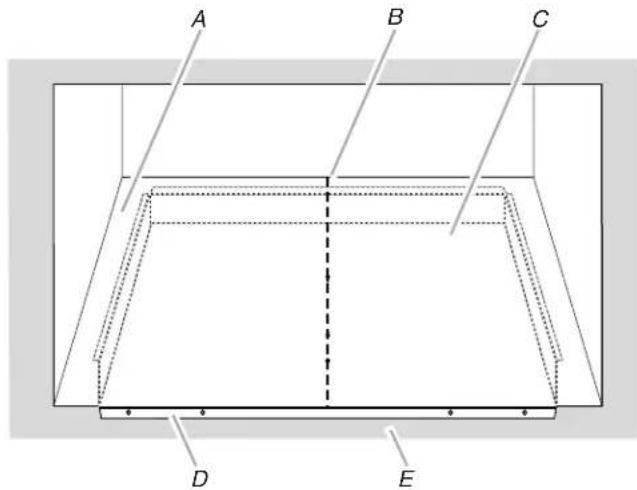

1. Determininer l'emplacement de I'axe central et le tracer sur le plancher de I'ouverture d'encastrement.
2. Positionner l'espace d'évacuation inférieur dans l'ouverture en faisant reposer le rebord contre l'avant inférieur de l'ouverture.

A. Plancher de l'ouverture d'encastrement
D. Rebord de l'espace d'évacuation inférieur
B. Axe central
E. Avant
C. Espace d'évacuation inférieur

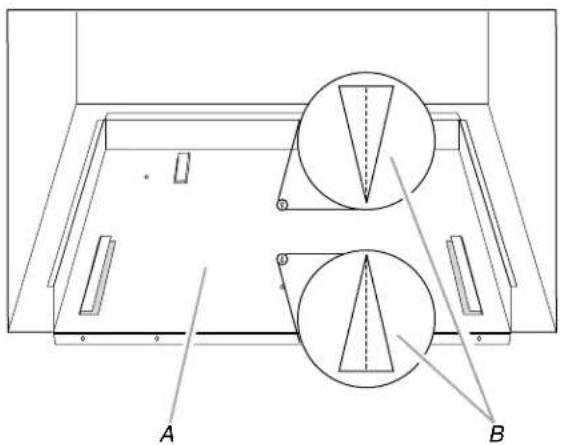

1. Aligner les flèches centrales de l'espace d'évacuation inférieur avec l'axe central illustré à l'étape 1 ci-dessus.

A. Espace d'évacuation inférieur
B. Flèches centrales alignées avec l'axe central

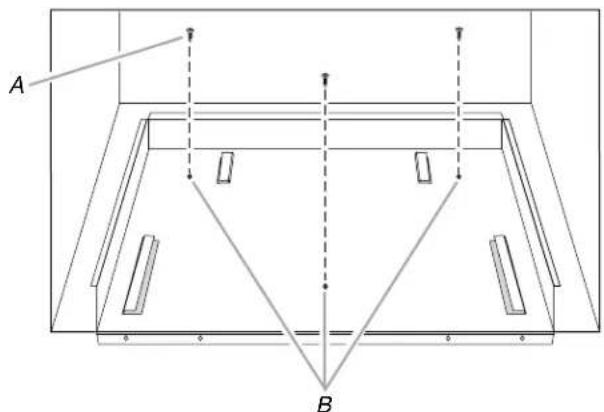

1. Marquer l'emplacement des trois trous de montage à travers l'espace d'évacuation inférieur sur le plancher de l'ouverture d'encastrement.

A. Vis courtes (3)
B. Trous de montage de l'espace d'évacuation inférieur

1. À l'aide d'un foret de 7/64", percér des avant-trous dans les trois trous tracés à l'étape 4.
2. Réaligner et installer l'espace d'évacuation inférieur avec les trois vis courtes.
3. À l'aide d'un foret de 7/64", percér des avant-trous dans l'avant inférieur de l'ouverture d'encastrement/dans le placard en passant par les quatre trous de montage du rebord de l'espace d'évacuation inférieur.

A. Rebord de l'espace d'évacuation inférieur
B. Trous de montage

Installation du four à micro-ondes

1. Remetre le four a micro-ondes à l'endetroit avec précaution.
2. Placer le four à micro-ondes à proximé de l'ouverture d'encastrement.

AVERAGEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causeur un décès, un incendie ou un choc électrique.

1. Brancher le four a micro-ondes.

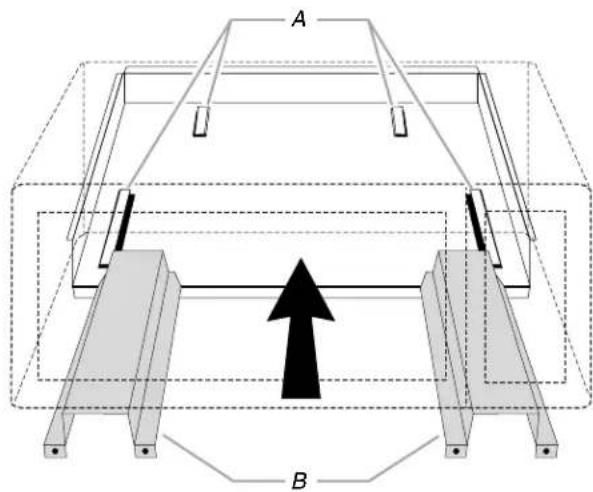

2. Aligner les tringles avec les rails de guidage sur l'espace d'évacuation inférieur.

A. Rails de guidage
B. Tringles

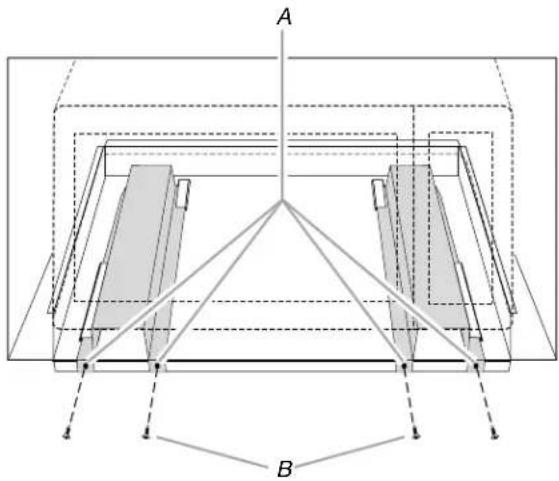

1. Réinsérer le four à micro-ondes dans la cavité pour le remettre en place. Les trous de montage des extrémites de tringles et du rebord de l'espace d'évacuation inférieur s'alignent contre la partie inférieure avant de l'ouverture d'encastrement/dans le placard.
2. Fixer le four à micro-ondes à l'ouverture d'encastrement/dans le placard en installerant quatre vis courtes dans les trous de montage.

A. Trous de montage
B. Vis courtes (4)

Installation du cadre de la trousse de gamiture

1. Placer le cadre de la trousse de garniture sur l'ouverture, de sorte que les languettes inférieures reposent sur le plancher de l'ouverture, tel qu'illustré.

A. Avant du cadre de la trousse de garniture
B. Languettes (supérieure et inférieure)
C. Plancher de l'ouverture d'encastrement/dans le placard

1. Tout en maintainant le cadre de trousse de garniture en place, utiliser un foret de 7/64" pour percer quatre avant-trous dans l'avant de l'ouverture d'encastrement/dans le placard à travers les rails de guidage des trous de montage, dans les angles supérieurs et inférieurs du cadre de trousse de garniture.

REMARQUES :

Les trous sont percés de haut en bas, et de bas en haut à un degré d'environ 45^
Pour éviter d'endommager le cadre de la trousse de garmiture, ne pas trop serrer les vis.

A. Cadre de la trousse de garniture
B. Rail de guidage du trou de montage

C. Vis à bois longues (4 - peintes)

D.Plafond de I'ouverture

d'encastrement

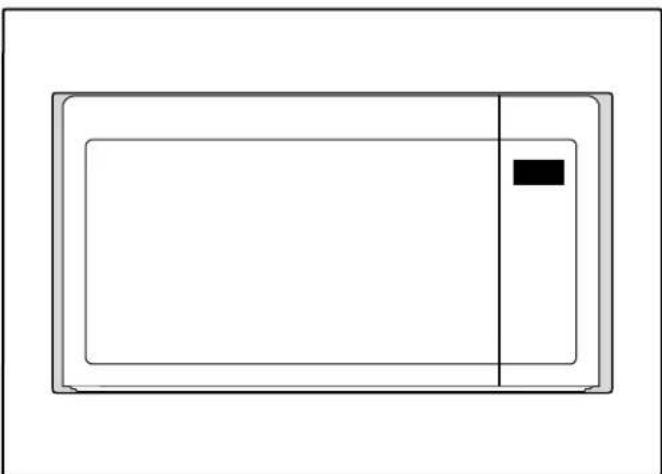

1. Fixer le cadre de trousse de garniture à l'ouverture d'encastrement/dans le placard en installerant quatre vis à bois longues (peintes) dans les avant-trous percés à l'etape 2 cidesssus.

L'installation est maintainant terminée. Réinstaller tous les articles qui auraient ete retires de la cavite du four a micro-ondes.

Conserver ces Instructions d'installation pour une éventuelle réutilisation ultérieure.
