MODE D'EMPLOI MKC2150AS WHIRLPOOL

Garniture encastrée pour modèles MKC2157, MKC2150

Homologation UL pour utiliseau-dessus de tous les fours encastrés électriques ou gaz, jusqu'à 30^ (76,2 cm) de largeur

Table of Contents / Table des matieres

Outillage et pieces. 7

Exigences d'emplacement 7

Dimensions nécessaires de l'ouverture d'encastrement 8

Dimensions du cadre de la trousse de garniture 8

Spécifications électriques 8

Preparation du four a micro-ondes 9

Preparation de I'ouverture d'encastrement/dans le placard 10

Installation du four à micro-ondes 11

Installation du cadre de garniture 12

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparéil menager. Assurez-vous de plusieurs jours dire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

INSTRUCTIONS D'INSTALLATION

Outillage et pieces

Outillage nécessaire

Rassembler les outils et composants nécessaires avant d'entreprenevre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Metre ruban
Perceuse
Crayon
Foret de 7/64"
Tournevis Phillips

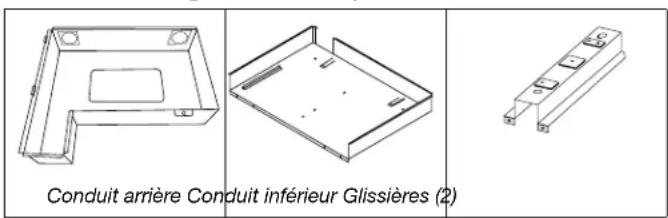

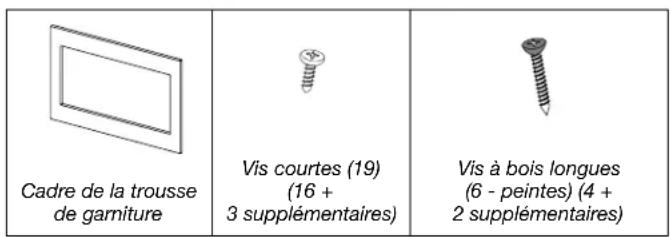

Pièces fournies (pas à l'échelle)

Exigences d'emplacement

Le four à micro-ondes peut être installé par dessus un four encastré. Si l'on installe le four à micro-ondes par dessus un four encastré, s'assurer qu'il existe un dégagement minimal de 3" (7,6 cm) entre le sommet de l'ouverture d'encastrement du four inférieur et le plancher de l'ouverture d'encastrement du four à micro-ondes.

Le four à micro-ondes peut aussi être installé seul dans un placard (sans four encastre en dessous). Pour faciliter l'utilisation de l'appareil, une distance minimale de 36" (91,4 cm) est recommendée entre le plancher et le plancher de l'ouverture d'encastrement.

S'assurer que les placards environnants peuvent s'ouvrir et se fermer librement. Laisser un dégagement d'au moins 1% " (4 cm) sous le plancher de l'ouverture d'encastrement (3" [7,6 cm] pour une installation au-dessus d'un four encastré) et un dégagement d'au moins 2" (5,1 cm) au-dessus de l'ouverture d'encastrement.

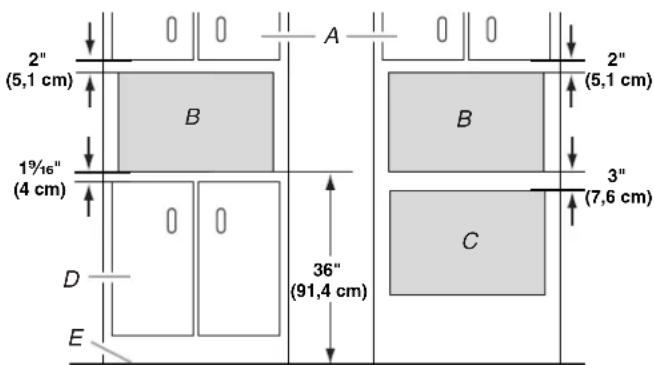

A. Placard supérieur
B. Ouverture d'encastrement du four à micro-ondes

C. Ouverture d'encastrement du four inférieur
D. Placards inférieurs
E. Plancher

Dimensions nécessaires de l'ouverture d'encastrement

Pour connaître les distances minimales de profondeur, consulter le tableau

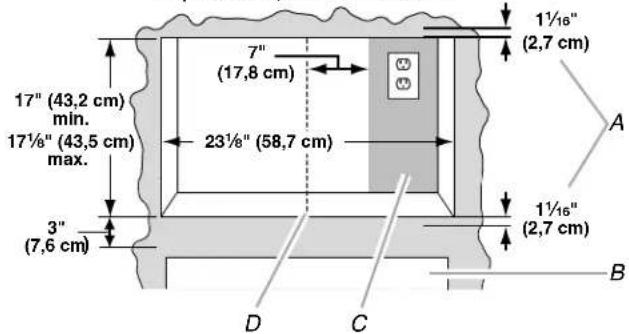

A. Dépassement du cadre de la trousse de garniture
B. Ouverture pour le four inférieur
C. Zone recommandee pour l'emplACEMENT de la prise de courant (pas moins de 7^th [17,8 cm] jusqu'à la droite de l'axe central de l'ouverture d'encastrement)
D. Axe central de l'ouverture d'encastrement

Emplacement de la prise de courant	Profondeur minimale
Dans la zone recommandée	20" (50,8 cm) avec la prise de courant en affleurement;22" (55,9 cm) avec la prise de courant sans affleurement
Hors de la zone recommandée	22" (55,9 cm) avec la prise de courant en affleurement;24" (61,0 cm) avec la prise de courant sans affleurement

REMARQUES :

Les critères de profondeur dépendent de dimensions de la prise de courant et de son emplacement (selon qu'elle se trouve ou non dans la zone recommandaee). Voir l'illustration et le tableau ci-dessus.
La dimension de hauteur est critique : 17" (43,2 cm) au minimum, 17½" (43,5 cm) maximum.
La mesure de largeur peut etre modifiee de ± 1 / 16" (2 mm).
La dimension minimale de 3'' (7,6 cm) correspond à la distance du plafond de l'ouverture d'encastrement du four inférieur au plancher de l'ouverture d'encastrement du four à micro-ondes.
Le cadre de la trousse de garniture dépasse de 1^1/16 (2,7 cm) au-dessus et au-dessous de l'ouverture d'encastrement.

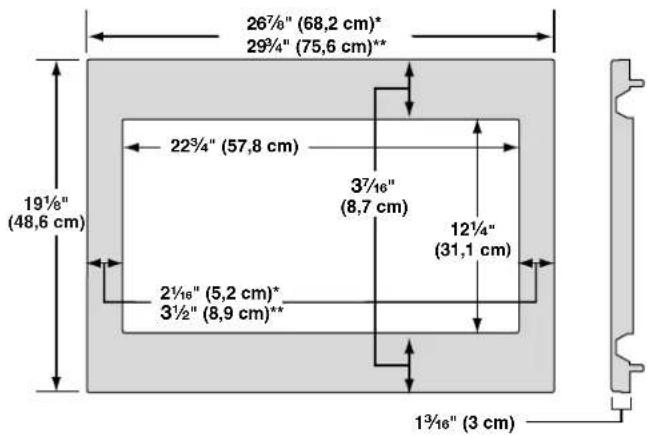

Dimensions du cadre de la trousse de garniture

*Trousse de garniture de 27" (68,6 cm)

**Trousse de garniture de 30" (76,2 cm)

Spécifications électriques

AVERAGE

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou un choc électrique.

Observer les dispositions de tous les codes et règlements en vigueur.

Nécessaire:

Une alimentation electrique de 120 volts, 60Hz CA seulement, 15 ou 20 ampères, protégée par un fusible ou un disjoncteur.

Recommendé :

Un fusible temporisé ou un disjoncteur temporisé.
Un circuit distinct exclusif à ce four à micro-ondes.

INSTRUCTIONS DE LIAISON à LA TERRE

Pour tout apparéil menager connecté par un cordon de courant électrique :

Il faut que le four à micro-ondes soit relié à la terre. En cas de court-circuit électrique, la liaison à la terre réduit le risque de chic électrique car le courant électrique dispose d'un itinétaire direct d'acheminement à la terre. Le four à micro-ondes est doté d'un cordon de courant électrique qui comporte un fil de liaison à la terre, avec broche de liaison à la terre. On doit brancher la fiche sur une prise de courant convenablement installée et reliée à la terre.

AVERTISSEMENT: L'utilisation incorrecte du dispositif de liaison à la terre peut susciter un risque de chocolélectrique. L'utilisateur qui ne comprend pas bien les instructions de liaison à la terre, ou qui n'est pas certain que le four à micro-ondes soit convenablement relié à la terre, devrait consulter un électricien ou un technicien qualifié.

Ne pas utiliser un cable de rallonge. Si le cordon de courant électrique est trop court, demander à un electricien ou un technicien qualifié d'installer une prise de courant à proximé du four à micro-ondes.

CONSERVEZ CES INSTRUCTIONS

Préparation du four à micro-ondes

Fixation des rails

1. Debrancher le four à micro-ondes avant de poursuivre l'installation.
2. Retirer les évventuels éléments non fixés de l'intérieur du four à micro-ondes.
3. Placer avec précaution le four à micro-ondes à l'envers, en orientant la porte vers l'avant (vers l'installateur).

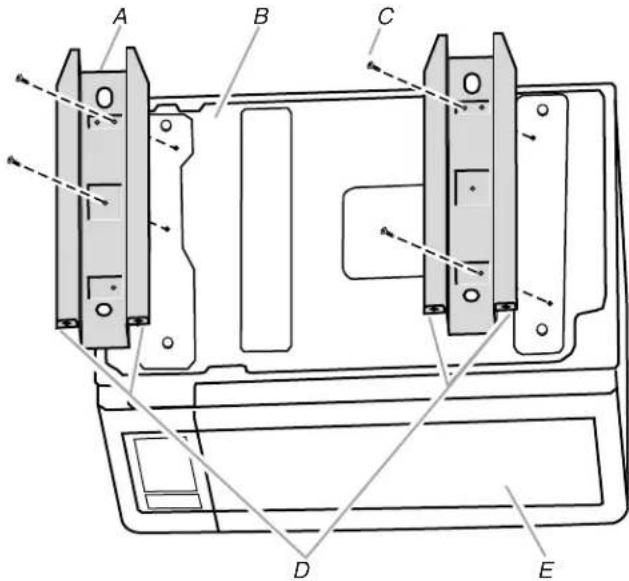

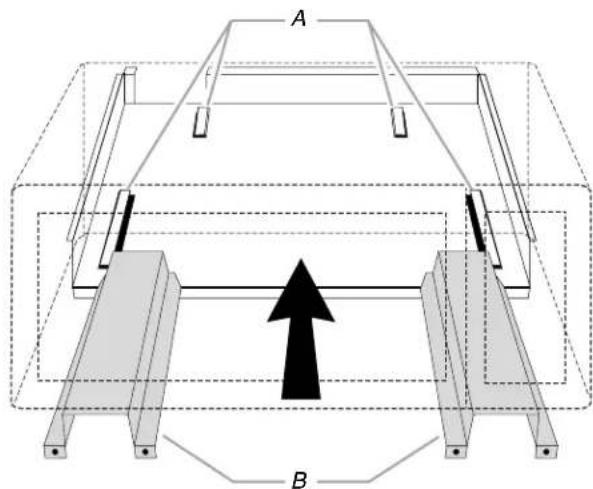

4. Aligner les deux glissières sur le plancher du four à micro-ondes tel qu'illustré, en s'assurant que les rebords sont orientés vers l'avant et vers le haut.

A. Glissières (2)

D. Rebords

B. Plancher du four à micro-ondes

E. Porte

C. Vis courtes (4)

1. Fixer les glissières au plancher du four à micro-ondes à l'aide des quatre vis courtes.

Fixation du arrêté

1. Remetre le four à micro-ondes à l'endetroit avec précaution.
2. Aligner le conduit arrêt avec l'arrêt du four à micro-ondes comme illustré.

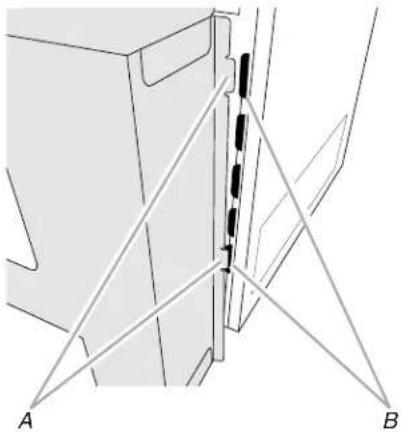

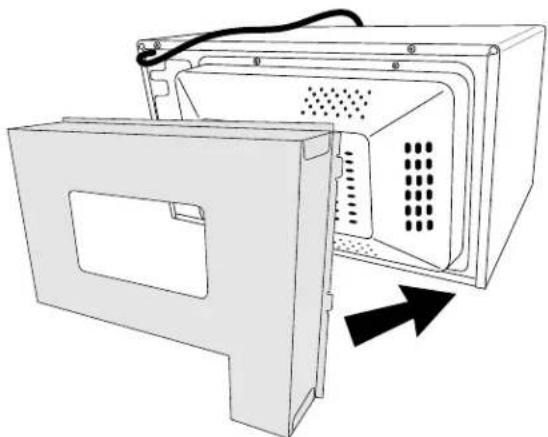

1. Glisser deux languettes dans les fentes à droite du dos du four à micro-ondes.

A. Languettes du conduit arrêté

B. Fentes

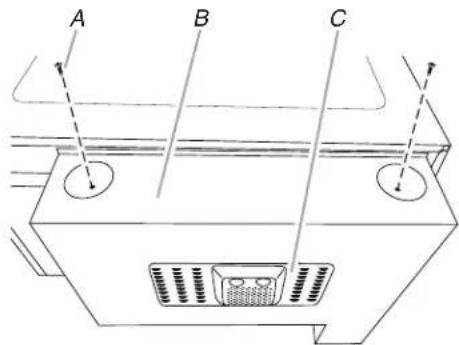

1. À l'aide de deux vis courtes, fixer le haut du conduit arrêt au dos du four à micro-ondes, comme illustré.

A. Vis courtes (2)
B. Conduit arrête
C. Dos du four à micro-ondes

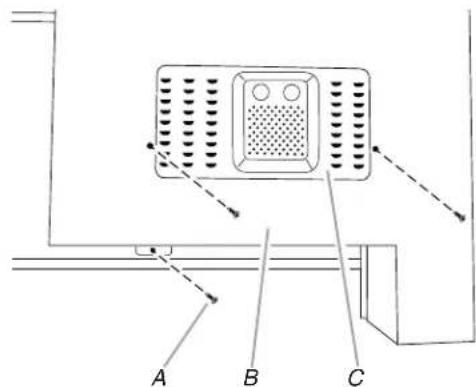

1. À l'aide de trois vis courtes, fixer l'arrière du conduit arrêt au dos du four à micro-ondes, comme illustré.

A. Vis courtes (3)
B. Conduit arrête
C. Dos du four à micro-ondes

Préparation de l'ouverture d'encastrement/dans le placard

1. Determiner et marquer l'axe central sur le plancher de l'ouverture d'encastrement.

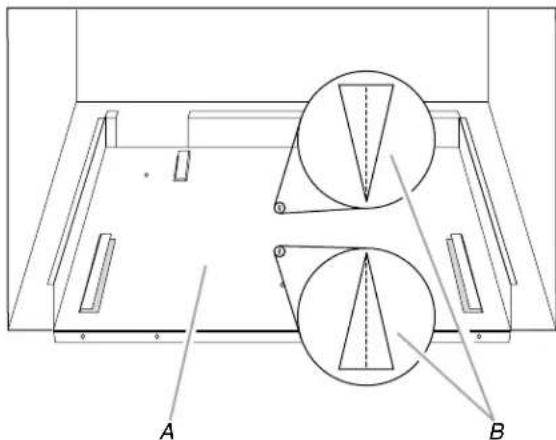

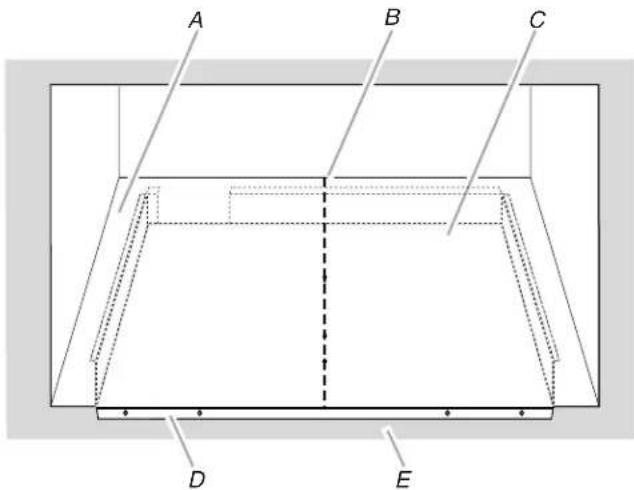

2. Positionner le conduit inférieur dans l'ouverture, en faisant reposer son rebord contre la face avant en bas de l'ouverture.

A. Plancher de l'ouverture
d'encastrement
B. Axe central

C. Conduit inférieur
D. Rebord du conduit inférieur
E. Face avant

1. Aligner les flèches centrales du conduit inférieur avec l'axe central marqué à l'étape 1 ci-dessus.

A. Conduit inférieur
B. Flèches centrales alignées avec l'axe central

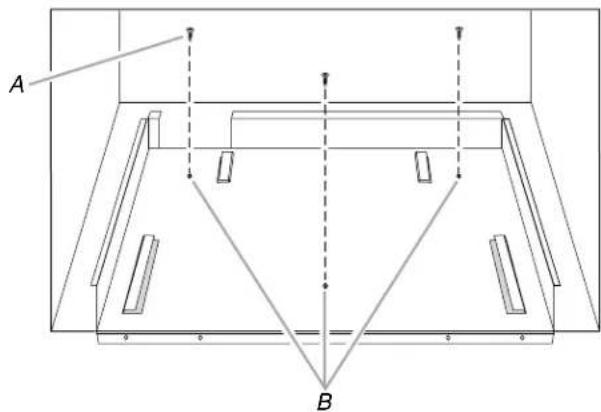

1. Marquer l'emplacement des trois trous de montage à travers le conduit inférieur sur le plancher de l'ouverture d'encastrement.

A. Vis courtes (3)
B. Trous de montage du conduit inférieur

1. À l'aide d'un foret de 7/64",PERcer des avant-trous sur les trois marques reperées à I'etape 4.
2. RÉaligner et fixer le conduit inférieur avec les trois vis courtes.
3. À l'aide d'un foret de 7/64", percER des avant-trous dans l'avant inférieur de I'ouverture d'encastrement/dans le placard en passant par les quatre trous de montage du rebord du conduit inférieur.

A. Rebord du conduit inférieur
B. Trous de montage

Installation du four à micro-ondes

1. Placer le four à micro-ondes à proximé de l'ouverture d'encastrement.

AVERAGEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut cause

un décès, un incendie ou un chocolélectrique.

1. Aligner les glissières avec les rails de guidage sur le conduit inférieur.

A. Rails de guidage
B. Glissières

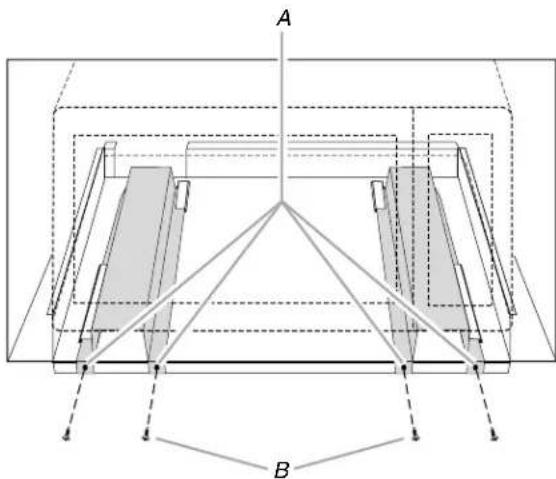

1. Reinsérer le four à micro-ondes dans l'ouverture pour le remettre en place. Les trous de montage des extrémités de glissières et du rebord du conduit inférieur s'alignent contre le bas de la face avant de l'ouverture d'encastrement/dans le placard.
2. Fixer le four à micro-ondes à l'ouverture d'encastrement/dans le placard en installerant quatre vis courtes dans les trous de montage.

A. Trous de montage
B. Vis courtes (4)

1. Brancher le four à micro-ondes.

Installation du cadre de garniture

1. Placer le cadre de la trousse de garniture sur l'ouverture, de sorte que les languettes supérieures se trouvent à l'intérieur des glissières, tel qu'illustré.

A. Avant du cadre de la trousse de garniture
B. Languette supérieure
C. Glissiere
D. Languette inférieure

1. Pour centrer verticalement le cadre de la trousse de garniture, le plaquer contre l'ouverture et le glisser vers le haut jusqu'à ce que les languettes supérieures butent contre le haut des glissières.
2. Tout en maintainant fermement le cadre de la trousse de garniture à sa place,PERCEAVECUN FRET DE 7/64"que retardl'trous dans la face avant de I'ouverture decoupée/ I'ouverture dans le placard a travers les rails de guidage des trous de montage, dans les angles supérieurs et inférieurs du cadre de la trousse de garniture.

REMARQUES:

Pour un centrage vertical parfait, percer d'abord les trous inférieurs.

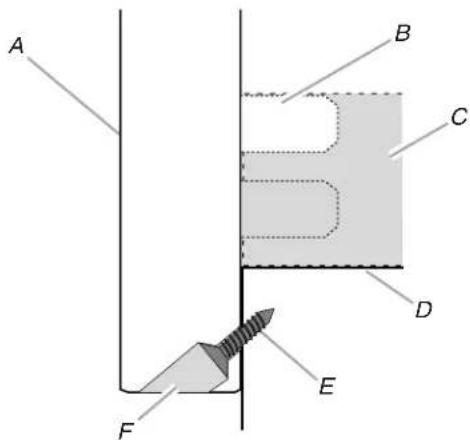

- Les troussubbasontpercesendiagonaleverslehaut,et lestrousdouhautendiagonaleverslebas,selonunangle d'environ 45^

A. Cadre de la trousse de garniture

D. Plancher de l'ouverture découpee

B. Languette supérieure

E. Vis à bois longue (4 peintes)

C. Glissiere

F.Rail de guidage de trou de montage
