Type de produit	Caméra Floodlight
Marque	Eufy
Modèle	T8420
Alimentation	Secteur AC (100-240 V, 50/60 Hz)
Température de fonctionnement	-20 °C à 50 °C
Connectivité	Wi-Fi 2,4 GHz
Détection de mouvement	Oui
Vision nocturne	Oui
Éclairage LED	Oui, intégré
Installation	Fixation murale avec boîte de jonction
Contenu de la boîte	Caméra Floodlight, boîte de jonction, crochet d'installation, vis
Certifications	FCC (2AOKB-T8420X), IC (23451-T8420X)
Distance de sécurité RF	Maintenir une distance de 20 cm du corps
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Pièces détachées et réparabilité	Aucune pièce détachable, réparation par un électricien agréé

FOIRE AUX QUESTIONS - Floodlight Camera eufy

Comment installer la caméra Floodlight Eufy ?

Coupez l'alimentation au niveau du disjoncteur. Installez la boîte de jonction au mur, connectez les fils (neutre bleu, terre vert/jaune, phase marron) en respectant les couleurs, puis fixez la caméra sur la boîte à l'aide de la vis centrale. Serrez les vis d'ajustement après avoir réglé l'angle de la caméra et du projecteur.

Quels sont les fils à connecter ?

Les fils de la boîte de jonction sont : neutre (bleu), terre (vert/jaune), phase (marron). Connectez-les aux fils correspondants de la caméra à l'aide des connecteurs fournis. Ne jamais croiser les connexions.

Comment connecter la caméra à l'application Eufy Security ?

Téléchargez l'application Eufy Security depuis l'App Store ou Google Play. Créez un compte, puis suivez les instructions à l'écran pour connecter la caméra à votre réseau Wi-Fi 2,4 GHz. Assurez-vous que votre téléphone et la caméra sont sur le même réseau.

Que faire si la caméra ne s'allume pas après l'installation ?

Vérifiez que le disjoncteur est allumé. Si le voyant rouge ne clignote pas, coupez le disjoncteur et vérifiez le câblage : assurez-vous que les connexions des fils sont correctes et bien serrées.

Comment régler l'angle de la caméra et du projecteur ?

Après l'installation, desserrez les vis d'ajustement sur la caméra et le projecteur, orientez-les selon l'angle souhaité, puis serrez fermement les vis pour maintenir la position.

Quelle est la température de fonctionnement recommandée ?

La caméra Floodlight fonctionne dans une plage de température de -20 °C à 50 °C. Évitez de l'exposer à des températures extrêmes ou à une humidité excessive.

La caméra Floodlight est-elle résistante aux intempéries ?

Oui, elle est conçue pour une installation extérieure. Assurez-vous que les connexions sont bien protégées et que la boîte de jonction est installée correctement pour éviter les infiltrations d'eau.

Comment réinitialiser la caméra Floodlight ?

La réinitialisation peut être effectuée via l'application Eufy Security dans les paramètres de l'appareil. Si nécessaire, maintenez le bouton de réinitialisation enfoncé (consultez le manuel pour l'emplacement exact).

Le détecteur de mouvement est-il sensible à tous les mouvements ?

Le détecteur est plus sensible aux mouvements transversaux qu'aux mouvements directs vers ou depuis le capteur. Pour une meilleure détection, installez la caméra sur un mur latéral plutôt que frontal.

Quelles sont les consignes de sécurité importantes ?

Coupez toujours l'alimentation avant l'installation. N'installez pas près de surfaces inflammables. L'installation doit être réalisée par un électricien agréé. Maintenez une distance de 20 cm du corps pour respecter les normes d'exposition RF.

MODE D'EMPLOI Floodlight Camera eufy

Le present apparéit est conforme aux CNR d'Industrie Canada applicables aux apparéits radio

exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

(1) l'appareil ne doit pas produire de brouillage, et

l'utilisation de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage

est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Lors de l'utilisation du produit, maintenez une distance de 20cm du corps, afin de vous conformer aux exigences en matière d'exposition RF.

FCC ID: 2AOKB-T8420X IC: 23451-T8420X

Consignes de sécurité 40

Contenu de la boîte 40

Premiers pas 41

Installation de la boîte de jonction 43

Montage de la caméra Floodlight 46

Ajustement de la lampe Floodlight 49

Restaurer l'électricité 49

Utilisation de la caméra Floodlight avec l'application Security

Consignes de sécurité

1. Coupe l'alimentation au niveau du fusible ou du disjoncteur avant l'installation.
2. N'installez pas l'appareil à proximité de surfaces inflammables.
3. Laamera Floodlight doit être installée par un electricien agréé.
4. Ne pas utiliser l'appareil dans un environnement où la température est trop élevée ou trop BASSE, ne jamais exposer l'appareil à la force lumineuse du soleil ni à un environnement trop humide.
5. La température appropriée pour le produit et les accessoires est comprise entre -20 °C et 50 °C.

Contenu de la boîte

Camera Floodlight (T8420)

Boîte de jonction

Crochet d'installation

Vis centrale

Capuchon de la vis centrale Vis de la plaque

Premiers pas

1. Coupez l'alimentation au niveau du disjoncteur de votre maison. Allumez/éteignez les lumières pour vous assurer que l'électricité de votre maison est correctement coupée.

2 Accédez à la zone à éclairer et à la zone que vous souhaitez filmer, puis installez cette caméra Floodlight sur le mur avant ou latéral. Cette dernière méthode est vivement recommandée pour obtenir une couverture optimale du projecteur et de la camera.

Le détecteur de mouvement est plus sensible aux mouvements à travers le champ de vision de la caméra qu'aux mouvements en direction du capteur ou à ceux qui s'en éloignent. Nous vous recommandons vivement d'installer la caméra sur le mur latéral.

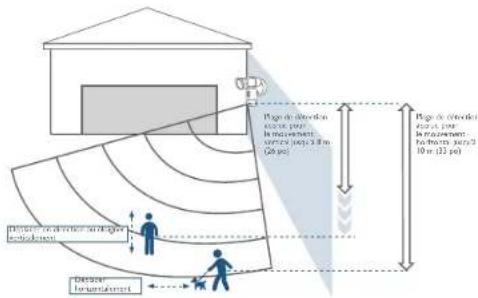

Sur le mur latéral :

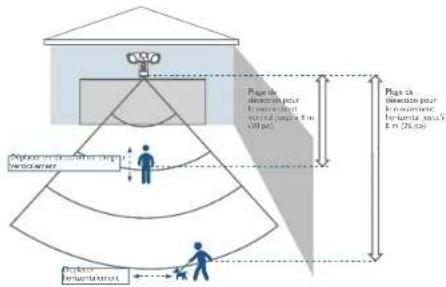

Sur le mur avant :

4 FR FR

Installation de la boîte de jonction

I. Retirez les bouchons en caoutchouc indiqués dans l'illustration ci-dessous.

Faites passer le câble d'alimentation à travers le passe-cable et le trou d'accès.

1. Installer la boîte de jonction :
2. Orientez les deux trous de montage verticalement pour garantir un montage stable.
3. Sur les murs en bois, ne pré-percez PAS de trous. Utilisez les vis fournies pour fixer la boîte de jonction au mur.

• Sur les murs constitués de matériaux durs, comme les murs en stuc, en brique ou en béton, percez des trous avec un foret de 15/64 pouce (6 mm), puis insérez les ancrages fournis dans les trous. Utilisez les vis fournies pour fixer la boite de jonction au mur.

1 2

43 FR FR

1. Dévissez le boulon de fixation avec un tournevis à tête plate. Connectez respectivement les fils neutre (bleu)/de terre (vert/vert et jaune)/sous tension (marron) au connecteur neutre/de terre/sous tension de la boîte de jonction. Fixez bien les câbles pour éviter qu'ils ne tombent.

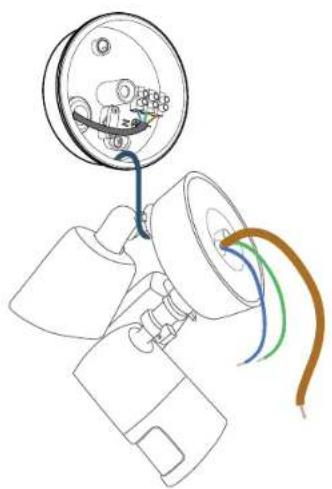

Accrocher la lampe floodlight

Accrochez la lampe Floodlight à la boîte de jonction à l'aide du crochet fourni.

45 FR FR

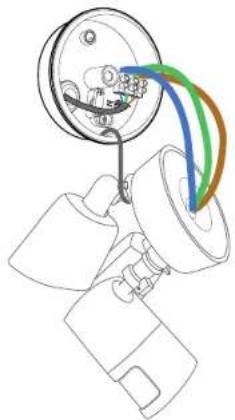

Connecter les fils

1. Connectez le fil de terre de laamera Floodlight au fil de terre du connecteur de fils de la boite de jonction.
2. Connectez respectivement le fil sous tension/neutre de la lampe Floodlight au fil sous tension/neutre du connecteur de fils de la boite de jonction.

1. Fixez les fils à l'aide d'un tournevis à tête plate.

Les fils vert/vert et jaune, marron et bleu doivent être connectés aux couleurs correspondantes. Veillez à ne jamais effectuer de connexion croisée.

47 FR FR

Monter la lampe floodlight sur la boîte de jonction

1. Alignez le trou de la boite de jonction avec l'ouverture sur la caméra Floodlight. 2. Vissez la vis centrale sur le centre de laamera Floodlight pour la fixer en position.

1. Couvre la vis centrale avec le capuchon de vis centrale pour l’empêcher de rouiller.

Ajustement de la lampe floodlight

1. Une fois l'installation terminée, desserrez les vis d'ajustement de laamera et du projecteur pour ajuster la position de laamera et de la lumière aux angles désirés.
2. Serrez fermement les vis pour terminer l'installation.

Restaurer l'électricité

Allumez le disjoncteur principal de la maison. Pour vous assurer que laamera Floodlight fonctionne, vérifiez que le voyant rouge clignote, indiquant qu'elle est prête à être connectée.

Si laamera Floodlight n'est pas allumée, désactivez le disjoncteur avant de vérifier son câblage.

Utilisation de la lampe floodlight avec l'application eufy security

1. Téléchargez l'application Eufy Security sur l'App Store (appareils iOS) ou Google Play (Android).

1. Inscrivez-vous à un compte eufy Security. Suivez les instructions à l'écran pour connecter laamera Floodlight à votre réseau Wi-Fi. Vous pouvez désormais consulter le flux en direct dans l'application eufy Security.

La caméra Floodlight ne peut être utilisée que si votre téléphone et la caméra Floodlight sont connectés au même réseau sans fil.

Pour les opérations de dépannage, consultez la section « Help » (Aide) de l'application eufy Security.

Reportez-vous à l'application pour plus d'informations sur les différentes indications d'état du voyant.
