Floodlight Camera - Lampe eufy - Kostenlose Bedienungsanleitung

Produkttyp	Flutlichtkamera
Marke	Eufy
Modell	T8420
Stromversorgung	Netzstrom AC (100-240 V, 50/60 Hz)
Betriebstemperatur	-20 °C bis 50 °C
Konnektivität	Wi-Fi 2,4 GHz
Bewegungserkennung	Ja
Nachtsicht	Ja
LED-Beleuchtung	Ja, integriert
Installation	Wandmontage mit Anschlussdose
Lieferumfang	Flutlichtkamera, Anschlussdose, Installationshaken, Schrauben
Zertifizierungen	FCC (2AOKB-T8420X), IC (23451-T8420X)
Sicherheitsabstand HF	Halten Sie einen Abstand von 20 cm zum Körper ein
Wartung und Reinigung	Mit einem trockenen, nicht scheuernden Tuch reinigen
Ersatzteile und Reparierbarkeit	Keine austauschbaren Teile, Reparatur durch einen qualifizierten Elektriker

Häufig gestellte Fragen - Floodlight Camera eufy

Wie installiere ich die Eufy Flutlichtkamera?

Schalten Sie die Stromversorgung am Sicherungskasten aus. Installieren Sie die Anschlussdose an der Wand, verbinden Sie die Drähte (blau Neutralleiter, grün/gelb Erde, braun Phase) farbcodiert und befestigen Sie dann die Kamera mit der mittleren Schraube an der Dose. Ziehen Sie die Einstellschrauben an, nachdem Sie den Winkel der Kamera und des Scheinwerfers eingestellt haben.

Welche Drähte müssen verbunden werden?

Die Drähte der Anschlussdose sind: Neutralleiter (blau), Erde (grün/gelb), Phase (braun). Verbinden Sie sie mit den entsprechenden Drähten der Kamera mit den mitgelieferten Verbindern. Kreuzen Sie niemals die Verbindungen.

Wie verbinde ich die Kamera mit der Eufy Security App?

Laden Sie die Eufy Security App aus dem App Store oder Google Play herunter. Erstellen Sie ein Konto und folgen Sie dann den Bildschirmanweisungen, um die Kamera mit Ihrem 2,4 GHz Wi-Fi-Netzwerk zu verbinden. Stellen Sie sicher, dass Ihr Telefon und die Kamera im selben Netzwerk sind.

Was tun, wenn die Kamera nach der Installation nicht angeht?

Überprüfen Sie, ob der Sicherungskasten eingeschaltet ist. Wenn die rote LED nicht blinkt, schalten Sie den Sicherungskasten aus und überprüfen Sie die Verkabelung: Stellen Sie sicher, dass die Drahtverbindungen korrekt und fest sind.

Wie stelle ich den Winkel der Kamera und des Scheinwerfers ein?

Lockern Sie nach der Installation die Einstellschrauben an der Kamera und am Scheinwerfer, richten Sie sie auf den gewünschten Winkel aus und ziehen Sie dann die Schrauben fest, um die Position zu halten.

Was ist die empfohlene Betriebstemperatur?

Die Flutlichtkamera arbeitet in einem Temperaturbereich von -20 °C bis 50 °C. Vermeiden Sie extreme Temperaturen oder übermäßige Feuchtigkeit.

Ist die Flutlichtkamera wetterfest?

Ja, sie ist für die Außeninstallation ausgelegt. Stellen Sie sicher, dass die Verbindungen gut geschützt und die Anschlussdose korrekt installiert ist, um Wassereintritt zu vermeiden.

Wie setze ich die Flutlichtkamera zurück?

Der Reset kann über die Eufy Security App in den Geräteeinstellungen durchgeführt werden. Halten Sie bei Bedarf die Reset-Taste gedrückt (siehe Handbuch für die genaue Position).

Ist der Bewegungssensor für alle Bewegungen empfindlich?

Der Sensor reagiert empfindlicher auf seitliche Bewegungen als auf direkte Bewegungen zum oder vom Sensor. Für eine bessere Erkennung installieren Sie die Kamera an einer Seitenwand statt frontal.

Welche wichtigen Sicherheitshinweise gibt es?

Schalten Sie vor der Installation immer die Stromversorgung aus. Installieren Sie nicht in der Nähe von brennbaren Oberflächen. Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Halten Sie einen Abstand von 20 cm zum Körper ein, um die HF-Expositionsnormen einzuhalten.

BEDIENUNGSANLEITUNG Floodlight Camera eufy

Anker Innovations Deutschland GmbH | Georg-Muche-Strasse 3, 80807 Munich, Germany

Sicherheitsinformationen

16

Im Lieferumfang 16

Erste Schritte 17

Installieren der Anschlussdose 19

Montage der Überwachungskamera mit Scheinwerfer 22

Anpassen der Überwachungskamera mit Scheinwerfer 25

Wiederherstellen der Stromverbindung 25

Verwenden der Überwachungskamera mit Scheinwerfer über die aufy Security-App 25

Sicherheitsinformationen

I. Trennen Sie die Stromversorgung vor der Installation über die Sicherung oder den Hauptschalter.
2 Installieren Sie das Gerät nicht in der Nähe brennbarer Oberflächen.
3. Die Überwachungskamera mit Scheinwerfer muss von einem qualifizierten Elektriker installiert werden.
4. Verwenden Sie das Gerät nicht in Umgebungen mit zu hoher oder zu niedriger Temperatur; setzen Sie das Gerät niemals starker Sonneneinzahlung oder einer zu feuchten Umgebung aus.
5. Der zulässige Temperaturbereich für das Produkt und das Zubehör liegt zwischen -20 °C und 50 °C.

Im Lieferumfang

Überwachungskamera mit Scheinwerfer (T8420X)

Anschlussdose

Montagehaken

Abdeckung Zentralschraube Plattenschrauben

Erste Schritte

I. Trennen Sie die Stromversorgung über den Hauptschalter.Schalten Sie das Licht ein/aus, um sicherzustellen, dass die Stromversorgung ordnungsgemäß getrennt wurde.

1. Gehen Sie in den Bereich, der ausgeleucht und von der Kamera überwacht werden soll, und bringen Sie die Überwachungskamera mit Scheinwerfer an der Vorder- oder Seitenwand an.Letzerteres wird ausdrücklich empfohlen, um eine optima Abdeckung für Scheinwerfer und Kamera zu erhalten.*

*Der Bewegungssensor reagiert empfindlicher auf Bewegungen im Sichtfeld der Kamera als auf Bewegung zum Sensor oder vom Sensorweg,Es wird ausdriicklich empfohlen, die Überwachungskamera mit Scheinwerfer an der Seiteiwand anzubringen.

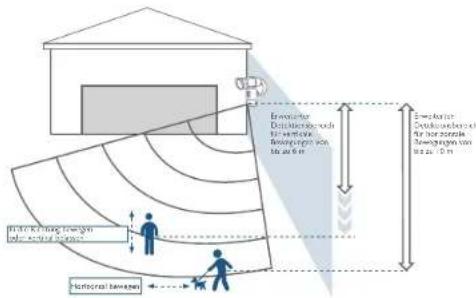

An der Seitenwand:

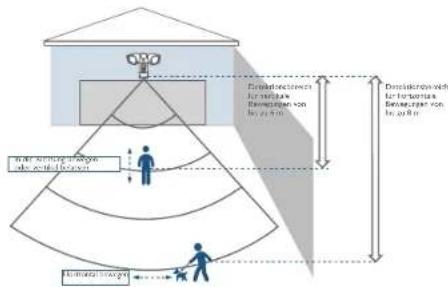

An der Vorderwand:

17 DEDE

Installieren der Anschlussdose

1. Entfernen Sie die in der folgenden Abbildung dargestellen Gummistopfen.

1. Führer Sie das Stromkabel durch Kabeltüle und Zugangsloch.

19 DEDE

1. Installieren der Anschlussdose:

2. Richten Sie die beiden Befestigungslöcher vertikal aus, um eine stabile Montage sicherzustellen.

3. Bohren Sie bei Holzwänden KEINE Lücher vor. Verwenden Sie die mitgelieferten Schrauben, um die Anschlussdose an der Wand anzubringen.

• Bohren Sie bei Wänden aus harten Materialien wie Stuck, Backstein oder Zement LÖcher mit einem 6-mm-Bohrer und setzen Sie die mitgelieferten Dübel in die LÖcher ein. Verwenden Sie die mitgelieferten Schrauben, um die Anschlussdose an der Wand zu befestigen.

20

1. Losen Sie die Schraube mit einem Schlitzschraubendreher. Verbinden Sie den Neutraleiter (blau)/den Schutzleiter (grün/grün-gelb)/die Phase (braun) mit den entsprechenden Anschüssen der Anschlussdose.Befestigen Sie sie gründlich, um zu verhindern, dass sie sich losen.

0

2

Montage der Überwachungskamera mit Scheinwerfer

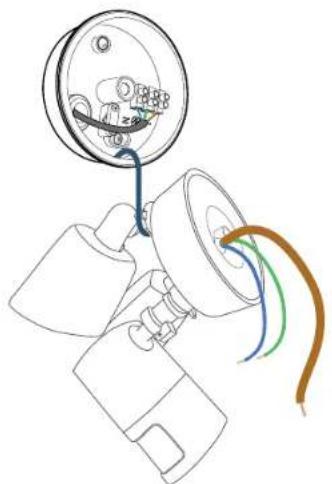

Aufhängen der Überwachungskamera mit Scheinwerfer

Hängen Sie die Überwachungskamera mit Scheinwerfer unter Verwendung des mitgelieferten Hakens an der Anschlussdose auf.

21 DEDE

22

Anschlieben der Drahte

I. Verbinden Sie den Schutzleiter der Überwachungskamera mit Scheinwerfer mit dem Schutzleiter des Anschlusses in der Anschlussdose.
2. Verbinden Sie die Phase/dem Neutraleiter der Überwachungskamera mit Scheinwerfer mit der Phase/dem Neutraleiter des Anschlusses in der Anschlussdose.

1. Befestigen Sie die Drahte mit einem Schlitzschraubendreher.

Der grüne/grüngelbe, braune und blaue Draht,müssen ihren

Farben entsprechend angeschlüssen werden.

Anschlussleitungen und Farben dürfen nicht vertauscht werden.

23 DE DE

Anbringen der Überwachungskamera mit Schelinwerfer an der Anschlussdose

I. Richten Sie das Loch an der Anschlussdose an der Öffnung in der Überwachungskamera mit Scheinwerfer aus.
2. Befestigen Sie die Zentralschraube durch die Mitte der Überwachungskamera mit Scheinwerfer, um sie anzubringen.

1. Decken Sie die Zentralschraube mit der entsprechenden Abdeckung ab, um ein Rosten zu verhindern.

24

Anpassen der Überwachungskamera mit Scheinwerfer

1. Losen Sie nach der Installation die Einstellschrauben an der Kamera und den Scheinwerfern, um die Position der Kamera und Lampen an die gewünschten Winkel anzupassen.
2. Ziehen Sie die Schrauben fest an, um die Installation abzuschlieben.

Wiederherstellen der Stromverbindung

Schalten Sie den Hauptschalter wieder ein.Bestätigten Sie, dass die Überwachungskamera mit Scheinwerfer faktioniert. Vergewissern Sie sich dazu, ob die rote LED-Anzeige blinkt, also eine Verbindung hergestellt werden kann.

Wenn die mit Scheinwerfer ausgestattete Überwachungskamera nicht eingeschaltet ist, trennen Sie die Stromversorgung über den Hauptschalter, bevor Sie ihre Verkabelung überprüfen.

Verwenden der Überwachungskamera mit Scheinwerfer über die eufy Security-App

1. Laden Sie die eufy Security-App aus dem App Store (iOS-Geräte) oder bei Google Play (Android) herunter.

Download on the

App Store

GETTON

Google Play

1. Registrieren Sie ein eufy Security-Konto.Befolgen Sie den Bildschirmanweisungen, um die Überwachungskamera mit Scheinwerfer mit Ihrem WLAN zu verbinden.Nun können Sie den Live-Stream in der eufy Security-App sehen.

Die Überwachungskamera mit Scheinwerfer kann erst verwendet werden, nachdem Sie Telefon und Kamera mit demselben WLAN verbunden haben.

Tipps zur Fehlerbehebung finden Sie im Hilfe-Abschnitt der eufy Security-App.

Informationen zu den unterschiedlichen LED-Statusanzeigen finden Sie in der App.
