Type de produit	Hotte de cuisine
Marque	Orbegozo
Modèle	DS 74170 N
Tension d'alimentation	220-240 V, 50 Hz
Puissance totale	105 W
Puissance d'éclairage	2 W x 2 (LED)
Puissance moteur	109 W
Nombre de vitesses	3 (I, II, III)
Diamètre de sortie d'air	150 mm
Débit d'air maximal	378 m³/h
Pression d'air	181 Pa
Niveau sonore maximal	69 dB(A)
Distance de montage recommandée	65-75 cm au-dessus de la surface de cuisson
Type de filtre	Filtre à graisse métallique lavable
Filtre à charbon actif	Optionnel (non inclus)
Éclairage	LED 2W, remplaçable
Utilisation	Domestique
Entretien des filtres	Toutes les 2 semaines, laver avec détergent
Sécurité	Débrancher avant nettoyage, distance minimale de 65 cm

FOIRE AUX QUESTIONS - DS 74170 N Orbegozo

Que faire si le moteur ne fonctionne pas mais la lumière s'allume ?

Cela peut etre dû a un blocage de la turbine ou a un condensateur endommagé. Verifiez qu'aucun obstacle ne bloque la turbine. Si le probleme persiste, le condensateur ou le roulement du moteur peut etre defectueux et necessite le remplacement par un technicien.

Que faire si la lumiere ne fonctionne pas ?

Verifiez d'abord l'ampoule LED (2W). Si elle est defectueuse, remplacez-la par une ampoule identique. Si la lumiere ne s'allume toujours pas, le cordon d'alimentation ou le commutateur pourrait etre defectueux. Contactez un technicien.

Comment nettoyer les filtres a graisse ?

Retirez les filtres metalliques et lavez-les avec un detergent menager et de l'eau chaude. Vous pouvez aussi les mettre au lave-vaisselle. Secouez-les et remettez-les en place. nettoyez-les toutes les deux semaines pour eviter les risques d'incendie.

Comment remplacer l'ampoule ?

Mettez la hotte hors tension et debranchez-la. Retirez les filtres deflecteurs, puis utilisez un tournevis pour enlever le cadre. Remplacez l'ampoule defectueuse par une ampoule LED de 2W du meme type. Le remplacement doit etre effectue par un technicien qualifie.

Pourquoi la hotte n'aspire-t-elle pas suffisamment ?

Verifiez la distance entre la hotte et la surface de cuisson : elle doit etre comprise entre 65 et 75 cm. Assurez-vous que les filtres ne sont pas encrasses. Si l'air est evacue a l'exterieur, le conduit ne doit pas etre obstrue. En mode recyclage, le filtre a charbon doit etre propre.

Comment installer la hotte en mode recyclage ?

Si vous n'avez pas de sortie exterieure, installez un filtre a charbon actif (non inclus) sur le moteur. Retirez d'abord le filtre deflecteur. Le filtre a charbon se fixe en tournant sur le cote du moteur. Notez que la puissance d'aspiration sera reduite.

Quelle distance doit-il y avoir entre la hotte et la cuisiniere ?

La distance minimale recommandee est de 65 cm au-dessus d'une cuisiniere a gaz ou electrique. Si les instructions de votre cuisiniere indiquent une distance plus grande, respectez celle-ci. Cette distance garantit une meilleure efficacite et securite.

Pourquoi la hotte fuit-elle de l'huile ?

Les fuites d'huile peuvent provenir d'une vanne a une voie ou d'une entree d'air mal fermee. Verifiez les raccords et scellez avec de la colle. Une section en U mal assemblee peut aussi causer des fuites ; retirez-la et appliquez du savon ou de la peinture pour sceller.

Comment installer la hotte correctement ?

Percez des trous pour les supports de la hotte et de la cheminee. Utilisez des chevilles adaptees au mur. Accrochez la hotte, puis vissez le support de cheminee interieure. Fixez le tuyau d'evacuation (si sortie exterieure) ou installez le filtre a charbon. La hotte doit etre de niveau pour eviter les vibrations.

Que faire si la hotte vibre ou fait du bruit ?

Verifiez que les vis de fixation sont bien serrees. Si la turbine est endommagee, remplacez-la. Assurez-vous que le moteur est solidement accroche. Si la hotte est mal pendue, reajustez-la. Un bruit anormal peut aussi provenir d'un filtre mal remis en place.

MODE D'EMPLOI DS 74170 N Orbegozo

Veuillez lire attentivement ce manuel avant d'utiliser cet appareil et conservez-le pour toute consultation future. C'est la seule façon d'obtenir les meilleurs résultats et une sécurité optimale d'utilisation.

1. Cet appareil peut être utilisé par des enfants 8 ans ou plus et des personnes présentant un handicap physique, sensoriel, mental ou moteur voire ne disposant pas des connaissances et de l'expérience nécessaires en cas de surveillance ou d'instructions sur l'usage de cet appareil en toute sécurité et de compréhension des risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance ne doivent pas très effectués par des enfants sans surveillance.

2. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec cet appareil.

3. Gardez l'appareil et le câble à la portée des enfants de moins de 8 ans.

4. ATTENTION: Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrène) a leur portée.

5. Si le cordon d'alimentation est endommagé, adressez-vous à un service technique agréé afin d'éviter un danger.

6. Ne débranchez jamais en tirant du cordon.

7. Ne jamais le faire fonctionner si le cordon ou la fiche sont ao mes ou si vous remarquez que l'appareil ne fonctionne pas correctement.

8. Ne pas manipuler l'appareil, les mains mouillées.

9. Ne jamais placer l'appareil près dans l'eau ou autre liquide.

10. Avant de nettoyer l'appareil, vérifiez s'il est bien débranché.

11. L'appareil doit être installé suivant les normes nationaux pour les installations électriques.

12. Cet appareil est seulement apte pour une utilisation domestique.

13. En cas qui vous avez besoin d'une copie du manuel d'instructions, vous pouvez le demander à l'adresse e-mail [e-mail]

14. AVERTISSEMENT: En cas de mauvaise utilisation de l'appareil, il y a un risque de blessure.

15. Veuillez demander à un technicien de réaliser l'assemblage.

16. La hotte et son filtre doivent être nettoyés régulièrement afin d'en assurer le bon fonctionnement.
    • N'essayez pas de contrôler les filtres quand la hotte est en service
17. Ne pas obstruer le tuyau d'évacuation.
18. Nous déclinons toute responsabilité en cas de dommages dus à l'inobservation des recommandations sus indiquées.
19. La ventilation doit être fournie commode de la chambre si utilisés simultanément une ventouse pour la cuisine et les appareils fonctionnant au gaz ou autre combustible.

- Risque d'incendie si le nettoyage n'est pas effectué selon les instructions.

- Ne pas flamber sous le capot.

- ATTENTION: Les parties accessibles peuvent chauffer lorsqu'elles sont utilisées avec des appareils de cuisson.

• L'air vicié ne doit pas être envoyé par des conducteurs utilisés pour évacuer les fumées provenant d'appareils fonctionnant au gaz ou autre combustible.

- La distance minimale entre les éléments de cuisson et le fond de la hotte doit être d'au moins 65 cm lorsque le capot est installé sur un élément de cuisson au gaz. Si les instructions pour l'installation de l'élément de cuisson à gaz pour indiquer une plus grande distance, doivent être pris en compte. La distance de 65cm ne peut pas être réduite.

- La réglementation en matière d'évacuation d'air doit être respectée.

AVERTISSEMENT

1. Merci d'avoir choisi notre hotte. Veuillez lire attentivement ce mode d'emploi avant toute utilisation.
2. L'installation doit être effectuée par un installateur qualifié et compétent.
3. Le fabricant décline toute responsabilité en cas de dommages ou blessures du fait du non-respect des instructions d'installation suivantes.

La hotte de cuisine s'utilise sur du 220-240V\~50 Hz.

CARACTÉRISTIQUES

1. La hotte de cuisine est constituée de matériaux de haute qualité et est pourvue d'un profil aérodynamique.
2. Équipée d'un moteur électrique silencieux et puissant et d'une carcasse centrifuge, elle produit une forte aspiration presque inaudible. Elle possède également un filtre à graisse anti- adhésif et facile à nettoyer.
3. Grâce au tunnel spécial pour l'air et au modèle du réservoir d'huile, la poussière volante sera absorbée en une seconde.

INSTALLATION Ventilateur extérieur

Si vous avez une sortie à l'extérieur, votre hotte de cuisinière peut être connecté comme ci-dessous image par un conduit d'extraction.

1. Avant l'installation, éteignez l'appareil et débranchez-le du secteur.
2. La hotte doit être placée à une distance de 65-75cm au-dessus de la surface de cuisson pour un meilleur effet.

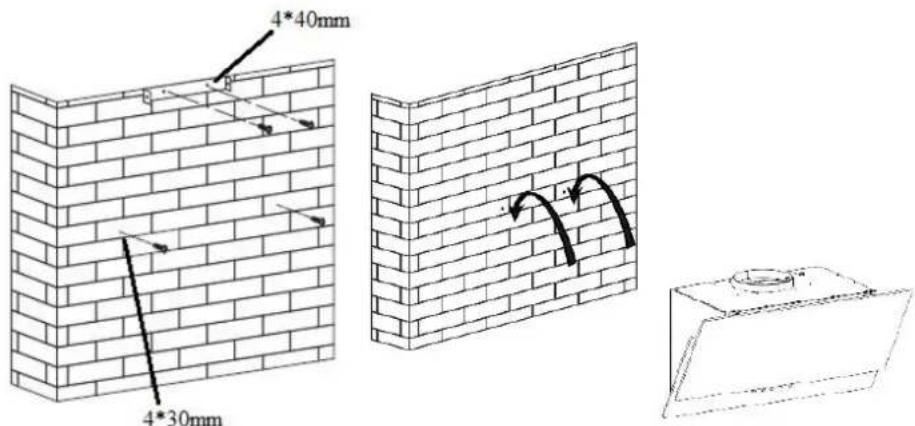

1. Après avoir décidé la hauteur du capot de cuisson, mesurez la position des trous pour accrocher la hotte et le support intérieur de la cheminée. Percez 4 trous, 2 pour le support de cheminée intérieur et 2 pour accrocher le capot. Placez les bouchons et visser la vis pour accrocher le capot pas au bas. Accrocher le capot et visser les vis jusqu'au fond. Vissez le support intérieur de la cheminée dans sa position.

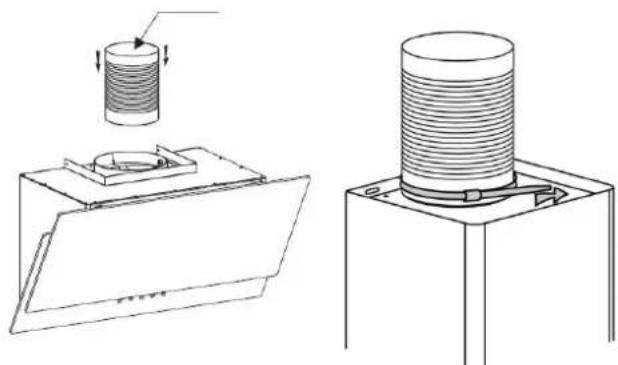

1. Placez le tuyau d'échappement dans la sortie d'air du capot, en haut. Réglez le tuyau d'échappement avec une bride.

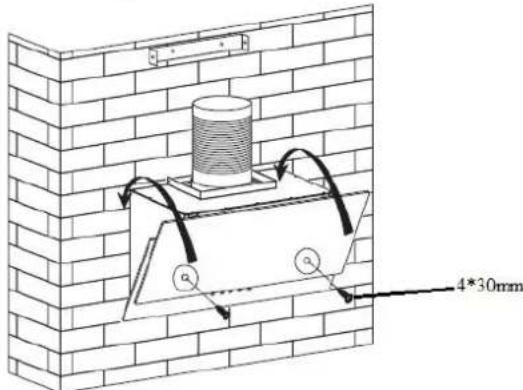

1. Pour un meilleur assemblage du capot, vous pouvez fixer au mur avec 2 vis internes. Retirez le filtre et marquez la position de la vis sur le mur. Abaissez le capot et percez les trous, placez les bouchons et accrochez le capot à nouveau. Visser le capot au mur avec ces trous de sécurité.

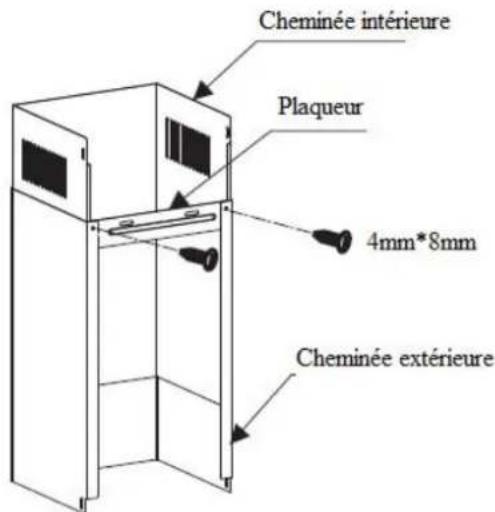

1. Placez la cheminée intérieure à l'intérieur de la cheminée extérieure. Vissez le support de cheminée extérieur à la cheminée. Percer deux trous sur le mur pour placer le support de cheminée extérieur.

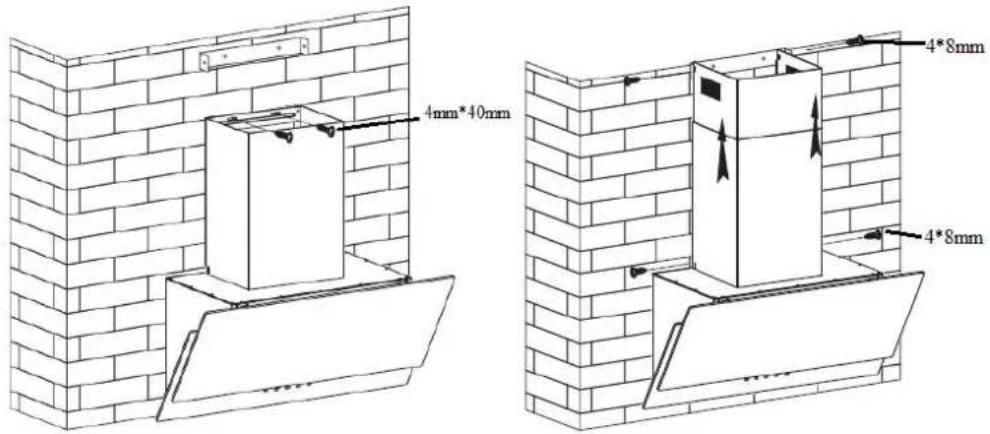

1. Placez la cheminée assemblée sur le capot. Fixer le support de cheminée extérieur au mur avec des vis. Conecte le tuyau d'échappement au trou d'évacuation. Monter la cheminée intérieure vers le support de cheminée intérieur et les visser.

Ventilateur intérieur

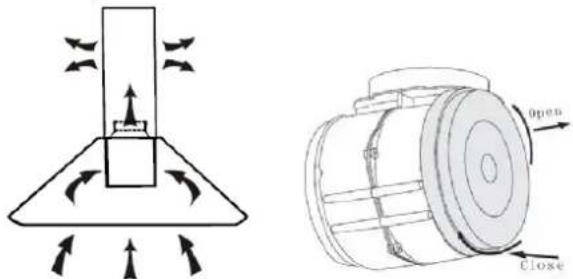

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'échappement n'est pas nécessaire et l'installation est similaire à celle montrée dans la section "INSTALLATION (VENTILATEUR EXTÉRIEUR)" mais vous devez installer un filtre à charbon (non inclus) dans le moteur.

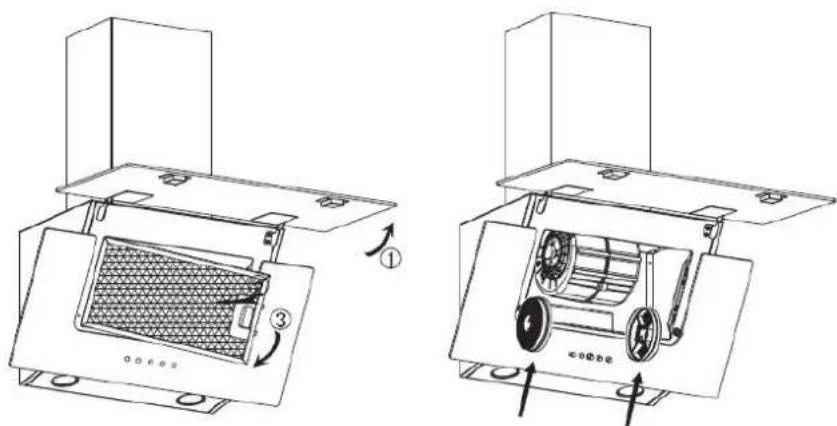

Pour mettre le filtre à charbon, placez sur le côté du moteur et tournez jusqu'à ce qu'il s'adapte. Pour installer le filtre à charbon actif, le filtre déflecteur doit être détaché en premier. Lorsque des filtres à charbon actif sont fixés, la puissance d'aspiration sera abaissée.

Comment utiliser le panneau de commande

• 0 bouton, appuyez sur ce bouton pour éteindre le hotte.
• bouton, appuyez sur ce bouton pour sélectionner une faible pussiaance.
• bouton, appuyez sur ce bouton pour sélectionner une puissance moyenne.
• bouton, appuyez sur ce bouton pour sélectionner une puissance élevée.

bouton, appuyez sur ce bouton pour allumer la lumière. Appuyez à nouveau pour éteindre.

Remplacement d'ampoule

1. Mettez l'appareil hors tension et débranchez d'abord la fiche.

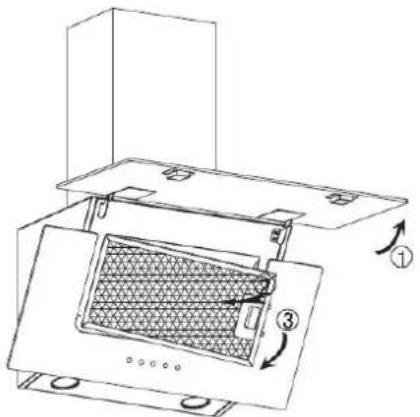

2. Retirez les filtres déflecteurs et utilisez le tournevis pour enlever le cadre comme le montre l'image ci-dessous.
3. Remplacer avec le même type d'ampoule (LED 2W)
   Remarque : le remplacement de la lampe ne doit être effectué que par un technicien qualifié.

Un bon entretien de la hotte de cuisinière assurera le bon fonctionnement de l'appareil. Avant le nettoyage, éteignez l'appareil et débranchez l'appareil.

1. Nettoyage régulier. Utilisez un chiffon doux humidifié avec de l'eau légèrement savonneuse à la main ou un détergent ménager. Ne jamais utiliser de tampons métalliques, de produits chimiques, de matériau abrasif ou de brosse rigide pour nettoyer l'appareil.

2. Nettoyage des filtres anti-graisse métalliques. Nettoyez les filtres régulièrement, toutes les deux semaines, en fonction de l'utilisation, afin d'éviter tout risque d'incendie. Les filtres recueillent la graisse, la fumée et la poussière, de sorte que les filtres affectent directement l'efficacité de la hotte. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) se satureront sur les filtres. Nettoyez-le avec un détergent ménager et de l'eau chaude.

Problème	Cause	Solution
La lumière allumée mais le moteur ne fonctionne pas	La feuille bloquée	Débarrassez-vous du blocage
	Le condensateur endommagé	Remplacer le condensateur
	Le roulement du moteur endommagé	Remplacer le moteur
La lumière ne fonctionne pas, le moteur ne fonctionne pas	À côté de ce qui précède, vérifiez ce qui suit :
	Lumière endommagé	Remplacer les lumières
	Le cordon d'alimentation perd	Raccorder les fils selon le schéma électrique
Les fuites d'huile	La vanne à une voie et l'entrée d'air de ventilation ne sont pas hermétiquement fermées	Déposer la vanne unidirectionnelle et sceller avec de la colle
	Fuite à partir du raccordement de la section en U et du couvercle	Retirer la section en U et sceller avec du savon ou de la peinture
Secourer le corps	Le feuille est endommagée et provoque des secousses	Remplacer la feuille
	Le moteur n'est pas bien accroché	Bloquer le moteur hermétiquement
	Le corps n'est pas étroitement pendu	Fixé le corps hermétiquement
Aspiration insuffisante	La distance entre le corps et le dessus de gaz trop long	Réajuster la distance
	Trop de ventilation des portes ou des fenêtres ouvertes	Choisissez un nouvel endroit et ressemblez à la machine
Le hotte incline	Les vis de fixation ne sont pas suffisamment serrées	Serrer la vis de suspension et la rendre horizontale
	La vis de suspension n'est pas assez serrée	Serrer la vis de suspension et la rendre horizontale

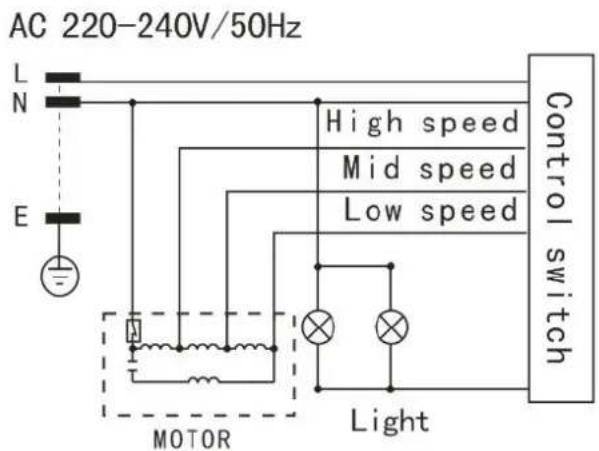

DIAGRAMME ÉLECTRIQUE

High speed : Vitesse rapide

Mid speed : Vitesse moyenne

Low speed : Vitesse lente

Electrical outlet : Sortie d'électricité

Control switch : Bouton de contrôle

Light : Lumière

Motor : Moteur

PARAMETRES PRINCIPAUX

Tension nominale	220V-240 V, 50Hz
Puissance nominale	105W
Puissance d’éclairage	2WX2
Puissance du moteur	109 W
Mode de conduite	Moteur unique
Vitesse	Vitesse I, Vitesse II, Vitesse III
Diamètre du tuyau d’air	150 mm
Sortie de l’air	≥ 378 m^3/h
Pression de l’air	≥ 181 Pa
Bruit	≤ 69 dB (A)

Enlevement des appareils ménagers usagés.

La directive européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le

taux de récupération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collete séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

DÉCLARATION DE CONFORMITÉ: Cet appareil est conforme aux exigences de la Directive Basse Tension 2014/35/UE et aux exigences de la directive EMC 2014/30/UE.
