Tipo de produto	Coifa de cozinha
Marca	Orbegozo
Modelo	DS 74170 N
Tensão de alimentação	220-240 V, 50 Hz
Potência total	105 W
Potência de iluminação	2 W x 2 (LED)
Potência do motor	109 W
Número de velocidades	3 (I, II, III)
Diâmetro de saída de ar	150 mm
Fluxo de ar máximo	378 m³/h
Pressão de ar	181 Pa
Nível sonoro máximo	69 dB(A)
Distância de montagem recomendada	65-75 cm acima da superfície de cozimento
Tipo de filtro	Filtro de gordura metálico lavável
Filtro de carvão ativado	Opcional (não incluído)
Iluminação	LED 2W, substituível
Uso	Doméstico
Manutenção dos filtros	A cada 2 semanas, lavar com detergente
Segurança	Desconectar antes da limpeza, distância mínima de 65 cm

Perguntas frequentes - DS 74170 N Orbegozo

O que fazer se o motor não funcionar mas a luz acender?

Isso pode ser devido a um bloqueio da turbina ou a um capacitor danificado. Verifique se nenhum obstáculo bloqueia a turbina. Se o problema persistir, o capacitor ou o rolamento do motor pode estar com defeito e necessita de substituição por um técnico.

O que fazer se a luz não funcionar?

Verifique primeiro a lâmpada LED (2W). Se ela estiver com defeito, substitua por uma lâmpada idêntica. Se a luz ainda não acender, o cabo de alimentação ou o interruptor pode estar com defeito. Contacte um técnico.

Como limpar os filtros de gordura?

Remova os filtros metálicos e lave-os com um detergente doméstico e água quente. Você também pode colocá-los na máquina de lavar louça. Sacuda-os e coloque-os de volta. Limpe-os a cada duas semanas para evitar riscos de incêndio.

Como substituir a lâmpada?

Desligue a coifa da tomada e desconecte-a. Remova os filtros defletores, em seguida, use uma chave de fenda para remover a moldura. Substitua a lâmpada com defeito por uma lâmpada LED de 2W do mesmo tipo. A substituição deve ser feita por um técnico qualificado.

Por que a coifa não aspira o suficiente?

Verifique a distância entre a coifa e a superfície de cozimento: ela deve estar entre 65 e 75 cm. Certifique-se de que os filtros não estejam entupidos. Se o ar for evacuado para o exterior, o duto não deve estar obstruído. No modo de recirculação, o filtro de carvão deve estar limpo.

Como instalar a coifa no modo de recirculação?

Se você não tem saída externa, instale um filtro de carvão ativado (não incluído) no motor. Remova primeiro o filtro defletor. O filtro de carvão se fixa girando na lateral do motor. Observe que a potência de aspiração será reduzida.

Qual distância deve haver entre a coifa e o fogão?

A distância mínima recomendada é de 65 cm acima de um fogão a gás ou elétrico. Se as instruções do seu fogão indicarem uma distância maior, respeite essa distância. Essa distância garante melhor eficiência e segurança.

Por que a coifa vaza óleo?

Os vazamentos de óleo podem vir de uma válvula de retenção ou de uma entrada de ar mal fechada. Verifique as conexões e sele com cola. Uma seção em U mal montada também pode causar vazamentos; remova-a e aplique sabão ou tinta para selar.

Como instalar a coifa corretamente?

Faça furos para os suportes da coifa e da chaminé. Use buchas adequadas para a parede. Pendure a coifa, em seguida, aparafuse o suporte da chaminé interna. Fixe o tubo de exaustão (se saída externa) ou instale o filtro de carvão. A coifa deve estar nivelada para evitar vibrações.

O que fazer se a coifa vibrar ou fizer barulho?

Verifique se os parafusos de fixação estão bem apertados. Se a turbina estiver danificada, substitua-a. Certifique-se de que o motor esteja firmemente preso. Se a coifa estiver mal pendurada, reajuste-a. Um barulho anormal também pode vir de um filtro mal recolocado.

MANUAL DE UTILIZADOR DS 74170 N Orbegozo

Leia este manual cuidadosamente antes de utilizar este aparelho e guarde-o para consulta futura. Só assim, poderá obter os melhores resultados e a máxima segurança na utilização.

ESPAÑOL

1. Este aparelho pode ser usado por crianças maiores de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, sempre que lhes seja dada a supervisão apropriada ou instruções para a utilização do aparelho de forma segura e de modo a que compreendam os perigos inerentes. Não deixe que crianças brinquem com o aparelho. Não permita a limpeza e manutenção do aparelho pelo utilizador a crianças sem vigilância.

2. As crianças deverão ser supervisionadas, para se assegurar de que não brincam com a unidade.

3. Mantenha o aparelho e o seu cabo fora do alcance de crianças menores de 8 anos.

4. PRECAUCÃO: Para a segurança dos seus filhos, não deixe partes da embalagem (sacos plásticos, papelão, polietileno, etc.) ao alcance dos mesmos.

5. Se o cabo de ligação estiver danificado recorra a um serviço técnico autorizado com o fim de evitar riscos.

6. Nunca desligue o aparelho puxando pelo cabo.

7. Não ponha em funcionamento se o cabo ou a ficha estiverem estragados ou se observa que o aparelho não funciona corretamente.

8. Não utilize o aparelho com as mãos molhadas.

9. Não mergulhe o aparelho em agua nem em nenhum outro líquido.

10. Antes de efetuar a sua limpeza comprove que o aparelho está desligado.

11. O aparelho deve ser instalado de acordo com a regulamentação nacional para instalações eléctricas.

12. Este aparelho destina-se apenas a uso doméstico.

13. No caso em que você precisa de uma cópia do manual de instruções, você pode perguntar para ele por a escrita um e-mail para [e-mail]

14. ATENÇÃO: Em caso de utilização incorreta do aparelho, há um risco de possíveis lesões.

15. Peça a um técnico para efetuar a montagem.

16. O exaustor e a rede do filtro devem ser limpos regularmente para garantir o seu bom funcionamento.

- Não tentar controlar os filtros com a coifa em funcionamento.

- Não obstruir as saídas de descarga do ar.

- Declina-se qualquer responsabilidade por eventuais danos provocados pela inobservância das advertências acima citadas.

- A ventilação deve ser fornecida conveniente para o quarto, se usados simultaneamente um otário para cozinha e aparelhos alimentados por gás ou outro combustível.

• O risco de incêndio, se a limpeza não é efetuada de acordo com as instruções.
• Não flamejar sob o capô.
• ATENÇÃO: As partes acessíveis podem ficar quentes quando utilizado com aparelhos de cozinha.
• O ar de exaustão não deve ser enviado por condutores utilizados para evacuar os fumos de equipamentos movidos a gás ou outro combustível.
• A distância mínima entre os elementos de cozedura e a parte inferior da capa deverá ser de pelo menos 65 centímetros se o capuz é instalado num elemento de cozinhar a gás. Se as instruções de instalação elemento de cozinhar a gás indicam uma maior distância deve ser tida em conta. 65 centímetros de distância não pode ser reduzida.
• Os regulamentos sobre a evacuação de ar devem ser respeitados.

AVISOS

1. Obrigado por ter escolhido o nosso exaustor. Leia o manual de instruções cuidadosamente antes de utilizá-lo.
2. O trabalho de instalacao deve ser efetuado por um técnico qualificado e competente.
3. O fabricante renuncia qualquer responsabilidade por quaisquer danos ou lesões provocados pelo não cumprimento das instruções para a instalação contida no texto que se segue.

O exaustor é utilizado com 220-240V\~50 Hz

FUNÇÕES

1. O exaustor utiliza materiais de alta qualidade, e possui um design elegante.
2. Este exaustor encontra-se equipado com um motor eléctrico de baixo ruído e grande potência e lâmina centrífuga, produz uma forte sucção, um baixo nível de ruído, possui um filtro de gordura antiaderente e é de fácil limpeza.
3. A construção especial do túnel de vento e a concepção do coletor de óleo, a sujidade livre é rapidamente absorvida.

INSTALAÇÃO Ventilação exterior

Se você tem uma saída para o exterior, sua capa de fogão pode ser conectado como abaixo imagem por um duto de extração.

1. Antes da instalação, desligue a unidade e desligue-a da corrente.
2. O exaustor deve ser colocado a uma distância de 65-75cm acima da superfície de cozimento para o melhor efeito.

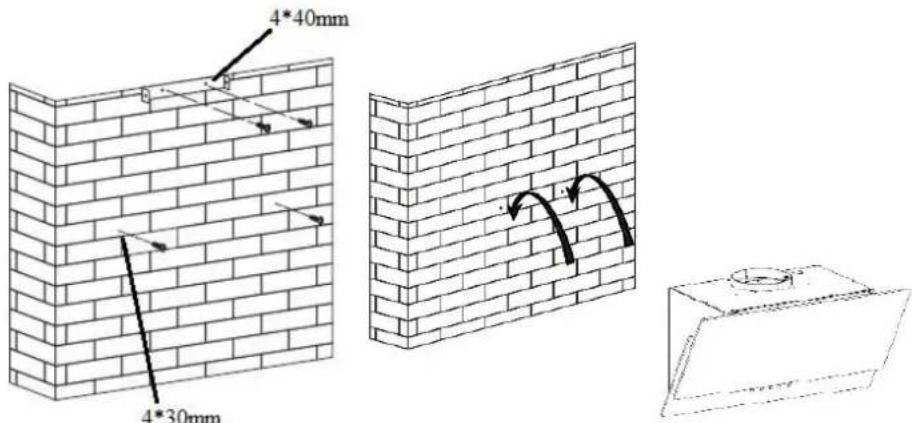

1. Depois de decidir a altura do exaustor, medir a posição dos furos para pendurar capa e suporte de chaminé interior. Perfure 4 furos, 2 para o suporte de chaminé interior e 2 para pendurar o capô. Coloque os parafusos de parede e parafusar o parafuso para pendurar o capô não para o fundo. Pendure o capô e parafuse os parafusos até o fundo. Aparafuse o suporte da chaminé interna na sua posição.

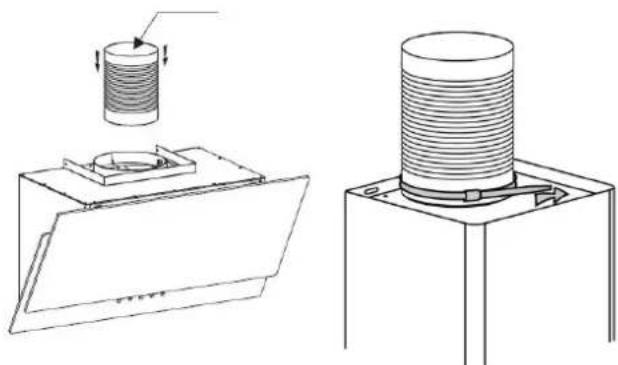

1. Coloque o tubo de escape na saída de ar do capô, na parte superior. Ajuste o tubo de escape com uma flange.

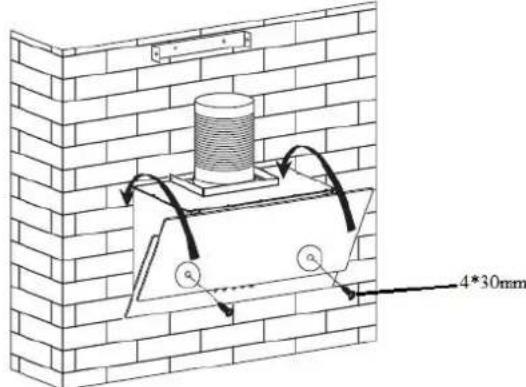

1. Para melhor montagem do capô, você pode fixar à parede com 2 parafusos internos. Remova o filtro e marque a posição do parafuso na parede. Retire o capô e furar os furos, coloque os plugues de parede e pendurar o capô novamente. Parafuse o capuz para a parede com estes furos de segurança.

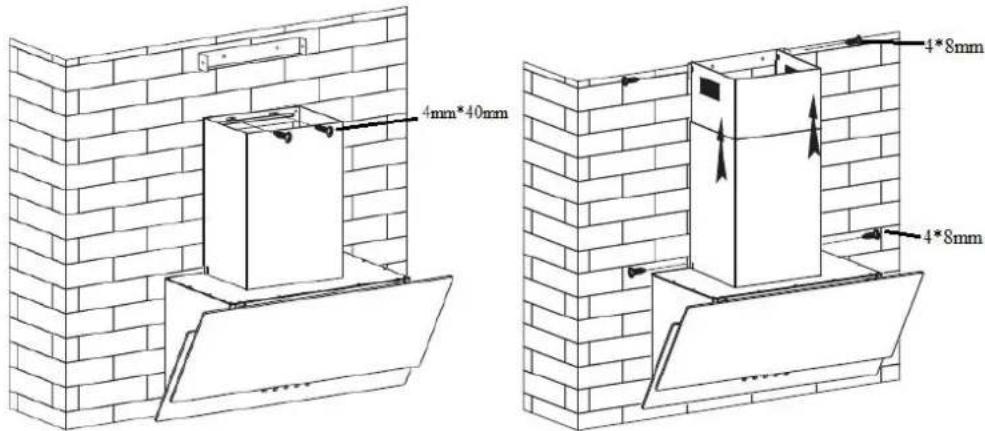

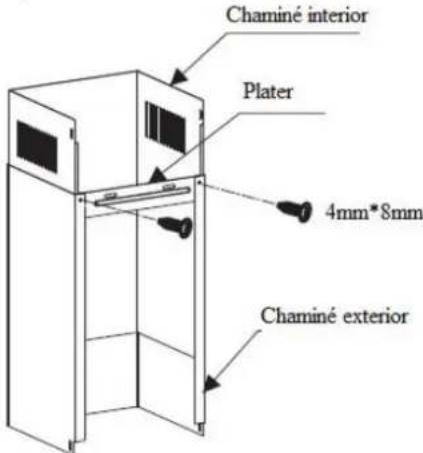

1. Coloque a chaminé interior dentro da chaminé exterior. Aparafuse o suporte da chaminé exterior à chaminé. Faça dois furos na parede para colocar o suporte da chaminé exterior.

1. Coloque a chaminé montada na capa. Fixar o suporte da chaminé exterior à parede com parafusos. Conecte o tubo de escape ao orifício de exaustão. Mova a chaminé interior para o suporte da chaminé interior e parafuse-os.

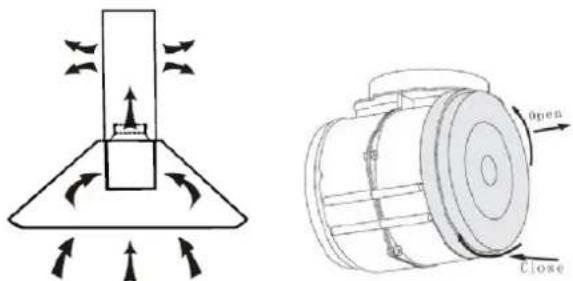

Ventilação no interior

Se você não tiver uma saída para o exterior, o tubo de escape não é necessário ea instalação é semelhante à mostrada na seção "INSTALAÇÃO (VENTO FORA)", mas você tem que instalar filtro de carbono (não incluído) no motor.

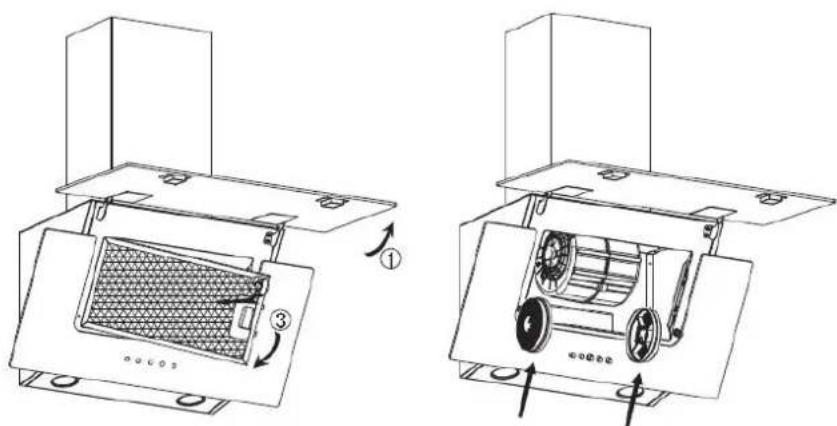

Para colocar o filtro de carbono, coloque no lado do motor e vire até encaixá-lo. Para instalar o filtro de carvão ativado, o filtro defletor deve ser destacado primeiro. Quando os filtros de carvão ativado estão ligados, a potência de sucção será reduzida.

• Botão 0, pressione este botão para desligar o capô.
• Botão, pressione este botão para selecionar baixa potência.
• Botão, pressione este botão para selecionar potência média.
• Botão 📁, pressione este botão para selecionar alta potência.
• Botão, pressione este botão para ligar a luz. Pressione-o novamente para desligar.

Substituição de lâmpada

1. Deslique a unidade e retire a ficha, primeiro.

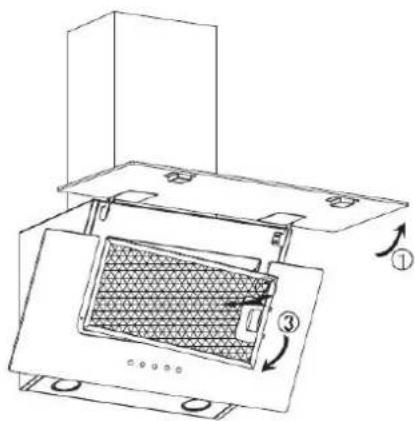

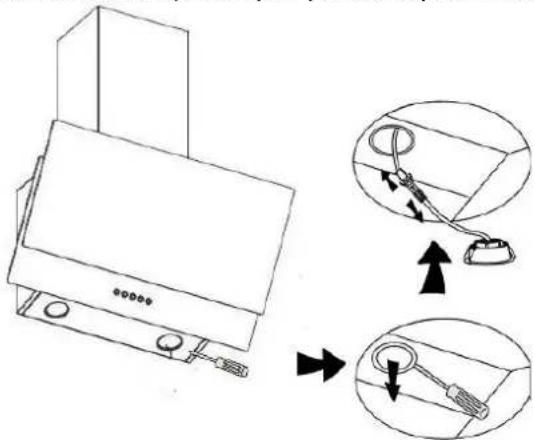

2. Retire os filtros defletores e use o parafuso para tirar a moldura como o abaixo pic mostrou.
3. Substitua com o mesmo tipo de lâmpada (LED 2W)

Nota: a substituição da luz deve ser realizada apenas por pessoal qualificado.

A manutenção adequada do exaustor irá assegurar o bom desempenho do aparelho. Antes de limpar, desligue o aparelho.

1. Limpeza regular. Use um pano macio umedecido com água mornamente morna e detergente doméstico. Nunca utilize almofadas de metal, produtos químicos, material abrasivo ou escova rígida para limpar a unidade.
2. Limpeza de filtros metálicos anti-graxa. Limpe os filtros regularmente, de duas em duas semanas, dependendo do uso, para evitar qualquer risco de incêndio. Os filtros recolhem a gordura, o fumo e a poeira, assim que os filtros estão afetando diretamente a eficiência da capa de fogão. Se não for limpo, o resíduo de gordura (potencialmente inflamável) irá saturar os filtros. Limpe-o com detergente doméstico e água morna.

Problema	Causa		Solução
Luz funciona mas o motor não funciona	A folha bloqueada		Livre-se do bloqueio
	O capacitor danificado		Substituir o capacitor
	O motor atolou o rolamento danificado		Substitua o motor
A luz não funciona, o motor não funciona	Além do acima mencionado, verifique o seguinte:
	Luz danificada	Substitua as luzes
	O cabo de alimentação perde	Conecte os fios conforme o diagram elétrico
Vazamento de óleo	A válvula de sentido único e a entrada de ventilação não estão bem vedadas	Desmontar a válvula unidirectional e selar com cola
	Fuga da conexão da seção em forma de U e da tampa	Tome a seção em forma de U para baixo e feche com sabão ou tinta
Agitação do corpo	A folha danifica e causa agitação	Substitua a folha
	O motor não está firmemente enforcado	Bloquear firmemente o motor
	O corpo não é fortemente enforcado	Corrigido o corpo firmemente
Sucção insuficiente	A distância entre o corpo ea parte superior do gás é demasiado longa	Reajuste a distancia
	Ventilação excessive das portas ou janelas abertas	Escolha um novo local e assemblhe-se à máquina
O exhaustor inclina-se	Os parafusos de fixação não estão suficientemente apertados	Aperte o parafuso de suspensão e torne-o horizontal
	O parafuso de suspensão não está apertado o suficiente	Aperte o parafuso de suspensão e torne-o horizontal

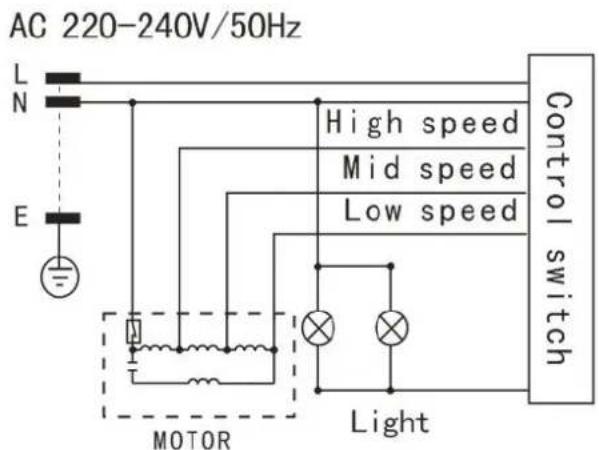

DIAGRAM A ELÉCTRICO

High speed	Velocidade alta
Mid speed	Velocidade média
Low speed	Velocidade baixa
Motor Motor
Light Lâmpada
Electrical outlet	Saída eléctrica
Controlo switch	Interruptor de controlo

PARÂMETROS PRINCIPAIS

Potência de entrada classificada	220 V-240 V, 50 Hz
Potência classificada	105W
Potência da iluminação	2WX2
Potência do motor	109W
Modo de transmissão	Motor único
Velocidade	Velocidade I Velocidade II Velocidade III
Diâmetro do tubo de ar	150 MM
Saída de ar	≥ 378 m3/h
Pressão do ar	≥ 181 Pa
Ruído	≤ 69 dB(A)

Recolha dos eletrodomésticos.

A diretiva Européia 2002/96/CE referente à gestão de resíduos de aparelhos elétricos e eletrônicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contendor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contatar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

DECLARAÇÃO DE CONFORMIDADE: Este dispositivo está em conformidade com as exigências da Directiva de Baixa Tensão 2014/35/UE e os requisitos da directiva EMC 2014/30/UE.
