Type de produit	Tiroir et armoire chauffants
Marque	Blaupunkt
Modèle	5WS16400
Alimentation électrique	220-240 V, 50/60 Hz
Puissance totale	400 W
Consommation en veille	0 W (appareil arrêté)
Capacité de charge maximale	15 kg
Réglage de température	Sélecteur rotatif à variation continue, positions indicatives de 0 à 9 heures
Fonctions principales	Préchauffage de vaisselle, maintien au chaud d'aliments, décongélation d'aliments congelés
Type de commande	Interrupteur Marche/Arrêt + sélecteur rotatif
Matériau	Acier inoxydable brossé, façade en verre possible
Accessoires inclus	Tapis antidérapant amovible
Sécurité	Risque de brûlures : utiliser des maniques ; sécurité enfants ; arrêt d'urgence via interrupteur ; fusible
Entretien recommandé	Chiffon doux, eau et liquide vaisselle, nettoyant vitres pour façade en verre ; ne pas utiliser d'objets tranchants
Montage	Encastrable, nécessite tablette intermédiaire fixe, distance mur-tablette ≥ 2 cm
Ouverture / fermeture	Par pression (sans poignée) ; système de déverrouillage de secours par traction
Marquage CE	Oui
Nombre de pages de la notice	72 pages
Protection de l'environnement	Conforme à la directive DEEE 2002/96/CE ; tri sélectif de l'emballage
Pays d'origine	Non spécifié dans la notice

FOIRE AUX QUESTIONS - 5WS16400 BLAUPUNKT

Quelle est la puissance et l'alimentation de l'appareil ?

L'appareil fonctionne sur 220-240 V, 50/60 Hz avec une puissance totale de 400 W.

Quelles sont les fonctions principales du tiroir chauffant ?

Il permet le préchauffage de vaisselle, le maintien au chaud d'aliments et la décongélation d'aliments congelés.

Comment régler la température ?

Utilisez le sélecteur rotatif : position 0 = arrêt, 3 = décongélation, 6 = préchauffage, 9 = maintien au chaud. La variation est continue.

Quelle est la charge maximale supportée ?

Le tiroir supporte une charge maximale de 15 kg.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux avec de l'eau et un peu de liquide vaisselle. Pour l'extérieur en verre, utilisez un nettoyant vitres. Retirez toujours le tapis antidérapant et nettoyez-le séparément. Ne jamais utiliser d'objets tranchants ou abrasifs.

Que faire si le chauffage ne fonctionne pas ?

Vérifiez que l'appareil est branché, que l'interrupteur est allumé, que la température est bien réglée et que les sorties d'air ne sont pas obstruées. Si le bruit du ventilateur est absent, celui-ci est peut-être défectueux.

L'appareil est-il sécurisé pour les enfants ?

Oui, mais attention : l'appareil devient très chaud. Les enfants de moins de 8 ans doivent être surveillés. Conservez l'emballage hors de portée (risque d'étouffement).

Comment ouvrir le tiroir s'il n'a pas de poignée ?

Appuyez doucement au milieu de la façade jusqu'à entendre un déclic. Le tiroir s'entrouvre. En cas de blocage, tirez sur la façade pour déclencher le déverrouillage de secours.

Quelles sont les précautions d'installation ?

L'appareil doit être encastré avec une tablette intermédiaire fixe et un espace d'au moins 2 cm entre le mur et la tablette. Le raccordement électrique doit être fait par un professionnel.

Puis-je utiliser des poêles ou casseroles chaudes directement dans le tiroir ?

Non, ne posez pas de poêles ou casseroles chaudes (au-dessus de 80°C) directement sur le tapis antidérapant. Laissez-les refroidir ou placez les aliments dans un récipient froid.

MODE D'EMPLOI 5WS16400 BLAUPUNKT

Consignes de sécurité 17

Instructions de montage 18

Raccordement électrique 18, Meubles encastrés 18, Montage de l'appareil 18

Description de l'appareil 19

5WS 16400

Fonctions 20

Préchauffage de vaisselle 20, Maintien au chaud d'aliments 20, Décongélation d'aliments congelés 20

Nettoyage et entretien 21

Que faire si l'appareil ne fonctionne pas correctement ? 21

Caractéristiques techniques 23

Protection de l'environnement 23

Mise au rebut de l'emballage 23

Mise au rebut d'un appareil usagé 23

Consignes de sécurité

Lisez soigneusement les présentes instructions. Cette condition est indispensable pour être en mesure de manipuler l'appareil correctement et en toute sécurité.

Gardez toujours la notice d'utilisation à portée de main. En cas de remise de l'appareil à un tiers, veillez à fournir aussi la notice d'utilisation correspondante.

Après l'avoir déballé, vérifiez que l'appareil n'a pas subi de dommages pendant le transport. En cas de dommages dus au transport, ne branchez pas l'appareil.

Cet appareil est exclusivement destiné à un usage privé, en intérieur, dans l'environnement domestique. L'appareil doit uniquement être utilisé pour chauffer de la vaisselle et maintenir au chaud des aliments. Les personnes qui ne sont pas en mesure de manipuler correctement l'appareil en raison de leurs capacités physiques, sensorielles ou mentales ou par manque d'expérience ou de connaissances, doivent faire l'objet d'une surveillance lors de la manipulation de l'appareil. Ces personnes ne sont autorisées à utiliser l'appareil sans surveillance que sous la supervision d'une personne responsable de leur sécurité ou les ayant formées à l'utilisation en toute sécurité de l'appareil et si elles ont compris les dangers qui en découlent.

Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doit pas être réalisé par des enfants de moins de 8 ans et seulement s'ils sont surveillés.

Maintenez les enfants de moins de 8 ans hors de portée de l'appareil et du câble de raccordement.

Risque de brûlures !

En service, l'appareil devient très chaud. L'appareil reste encore très chaud pendant un certain temps après l'arrêt. Maintenez les enfants à l'écart de l'appareil jusqu'à ce qu'il ait suffisamment refroidi pour exclure tout risque de brûlures.

La vaisselle, les aliments ou les objets deviennent très chauds. Afin de vous protéger contre les brûlures, utilisez systématiquement des maniques pour manipuler la vaisselle, les aliments ou les objets chauds.

Risque d'étouffement !

En jouant, les enfants peuvent s'envelopper dans le matériel d'emballage (p. ex. les films) ou y mettre leur tête et s'étouffer.

Conservez le matériel d'emballage hors de portée des enfants.

Risque d'électrocution !

Aux endroits très chauds des appareils électriques, l'isolant du câble risque de fondre. Les câbles de raccordement des appareils électriques ne doivent jamais être au contact des parties très chaudes des appareils. La pénétration d'humidité risque de provoquer un choc électrique. N'utilisez pas de nettoyeurs à haute pression ou à vapeur. Ne nettoyez jamais l'appareil à l'eau.

Un appareil défectueux peut provoquer un choc électrique. Ne démarrez pas un appareil défectueux, car cela peut provoquer un choc électrique. Débranchez la fiche secteur ou coupez le fusible dans la boîte à fusibles.

Des réparations incorrectes sont dangereuses. Les travaux d'installation et de maintenance doivent uniquement être réalisés par des spécialistes formés.

Risque d'incendie !

L'appareil devient très chaud. Des matériaux combustibles peuvent prendre feu. Ne placez jamais d'objets combustibles ou de récipients en plastique dans l'appareil, même si ce dernier est arrêté.

Instructions de montage

Raccordement électrique

L'appareil doit uniquement être raccordé à une prise de courant avec contact de protection, installée conformément aux prescriptions. Un remplacement du câble de raccordement ou un déplacement de la prise de courant ne doit être réalisé que par un technicien qualifié ou par un spécialiste et dans le respect de la législation en vigueur.

L'appareil doit uniquement être raccordé au moyen du câble de raccordement fourni.

L'utilisation de prises multiples, de réglettes de prises (répartiteurs) ou de rallonges est interdite. La surcharge correspondante entraîne un risque d'incendie !

Si la fiche n'est plus accessible après le montage de l'appareil, le raccordement électrique doit être réalisé via un interrupteur omnipolaire, dimensionné pour l'intensité correspondante. Cet interrupteur doit présenter une distance minimale de 3 mm entre les contacts, de sorte à permettre une coupure en cas d'urgence.

Le raccordement doit être équipé d'une terre adéquate, conforme aux prescriptions en vigueur.

L'appareil ne doit pas être utilisé sans une mise à la terre

correspondante.

Meubles encastrés

L'armoire à appareils ou l'armoire encastrée doit partager une tablette intermédiaire fixe et ne doit pas comporter de panneau arrêté.

La distance entre le mur du bâti et la tablette intermédiaire ne doit pas être inférieure à 2 cm. Cet espace est nécessaire pour éviter toute accumulation de chaleur.

En cas de combinaison avec d'autres appareils, tenez compte des instructions relatives au montage de combinaisons !

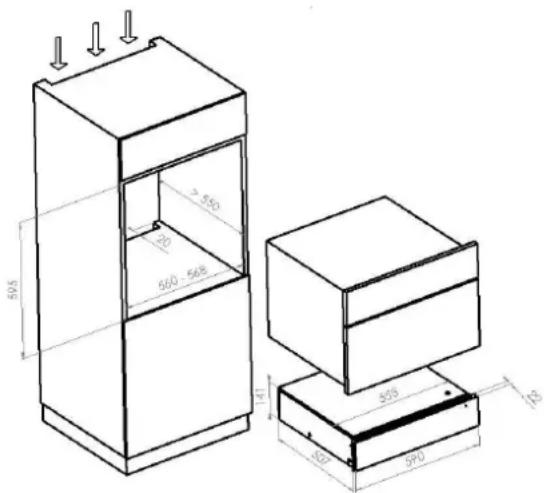

Montage de l'appareil

Posez l'appareil sur la tablette intermédiaire du meuble et poussez-le jusqu'à ce que les équerres de fixation à gauche et à droite sur l'appareil arrivent au ras du meuble.

Vérifiez que l'appareil est bien plan et centré dans le meuble. L'espace entre l'appareil et le meuble doit être identique à gauche et à droite. L'appareil ne doit pas appliquer directement contre le bois d'un côté ou des deux côtés.

Fixez l'appareil dans le meuble à l'aide des vis fournies.

Lors de l'installation, veillez à ce que l'appareil ne bascule pas hors du meuble tant qu'il n'est pas solidarisé au meuble à l'aide de toutes les vis !

Lors de l'installation, veillez à ne pas plier, coincer ou endommager le câble de raccordement. Après le montage, le câble de raccordement ne doit pas toucher l'appareil.

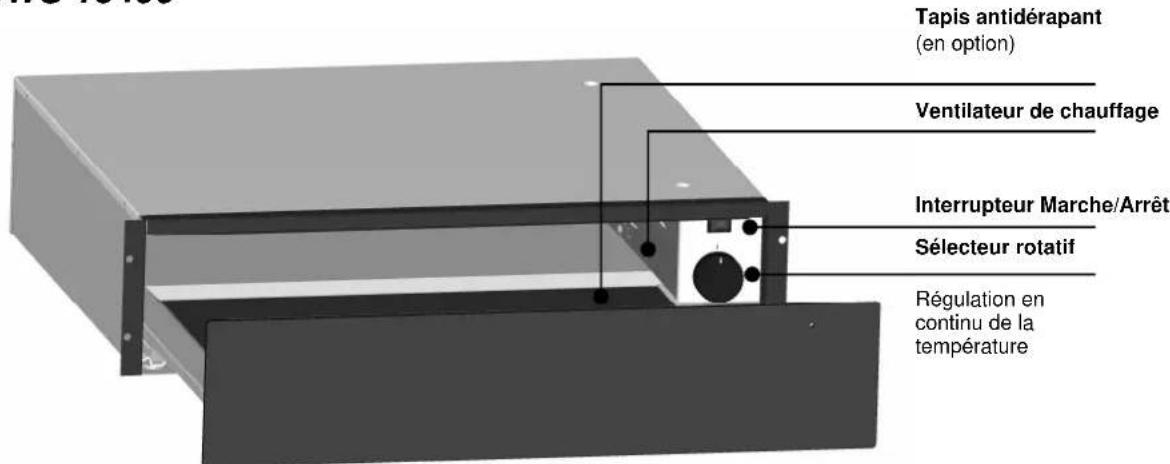

Description de l'appareil

5WS 16400

Tapis antidérapant

Le tapis antidérapant empêche les assiettes, tasses, casseroles, etc. de glisser et protège la surface du tiroir contre les rayures. Vous pouvez retirer le tapis pour le nettoyer.

Ventilateur de chauffage

L'appareil fonctionne de manière électrique via un ventilateur de chauffage.

Interrupteur Marche/Arrêt

Il permet de mettre en marche ou d'arrêter l'appareil. Lorsque l'appareil est en service, un témoin est allumé dans l'interrupteur.

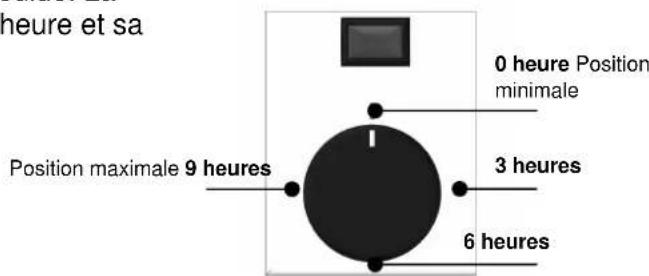

Sélecteur rotatif

Le sélecteur rotatif permet de régler la température voulue. La position minimale du sélecteur rotatif se trouve sur 0 heures et sa position maximale sur 9 heures.

Position Résultat
0 heures	Température ambiente // Arrêt
3 heures	Décongélation lente // Faible température
6 heures	Préchauffage de vaisse// Température
9 heures	Maintien au chaud d'aliments // Température

Il s'agit de valeurs purement indicatives. Étant donné que le sélecteur rotatif autorise une régulation en continu, vous pouvez adapter individuellement la température en fonction de vos besoins.

Ouverture et fermeture

Sur les appareils sans poignée, appuyez doucement au niveau du milieu de la façade jusqu'à entendre un léger déclic. Retirez la main, le tiroir sort légèrement. Vous pouvez maintenant l'ouvrir sans problème. Pour le fermer, poussez le tiroir en direction du meuble et enfoncez-le doucement au niveau du milieu de la façade jusqu'à sentir une faible résistance et à entendre un léger déclic. Le tiroir est maintenant verrouillé.

Fonctions

Vous pouvez utiliser le tiroir chauffant pour réchauffer ou pour maintenir au chaud de la vaisselle (assiettes, tasses, bols, etc.) ou des aliments. Le tiroir supporte une charge maximale de 15 kg.

Attention : tout ce que vous réchauffez ou maintenez au chaud dans le tiroir chauffant peut être très chaud. Même les parties ou les surfaces du tiroir accessibles au contact peuvent être très chaudes. Veillez donc à toujours utiliser des gants ou des maniques lors de la manipulation et protégez-vous contre les brûlures.

Préchauffage de vaisselle

Placez la vaisselle dans le tiroir chauffant et démarrez ce dernier. Placez le sélecteur rotatif sur 6 heures.

Fermez le tiroir chauffant et attendez que la vaisselle ait atteint la température correspondante.

Selon la quantité et la taille de la vaisselle et selon la température réglée, le temps nécessaire pour que toutes les pièces soient chauffées de manière homogène est très variable.

Terminez le processus de chauffage : ouvrez le tiroir et tournez le sélecteur rotatif sur la position minimale. Actionnez l'interrupteur Marche/Arrêt et arrêtez l'appareil.

Maintien au chaud d'aliments

Vous pouvez utiliser le tiroir chauffant pour maintenir des aliments au chaud. Ne posez toutefois pas de poêles ou de casseroles juste après la cuisson sur le tapis antidérapant sous peine de l'endommager. Laissez les poêles ou les casseroles refroidir à une température inférieure à 80 °C ou placez les aliments dans un récipient encore froid, par exemple un bol en verre.

Lorsque l'aliment ne bout plus et ne dégage pratiquement plus de vapeur, il a la bonne température pour pouvoir être placé dans le tiroir.

Avant d'utiliser le tiroir chauffant pour le maintien au chaud, il est judicieux de le préchauffer au préalable pendant environ 5 à 10 minutes.

Pour le maintien au chaud d'aliments tels que viandes, poissons, légumes, accompagnements, soupes, sauces, etc., placez le sélecteur rotatif sur la position 9 heures (maximum).

Décongélation d'aliments congelés

Vous pouvez utiliser le tiroir chauffant pour décongeler ou réchauffer des aliments congelés.

Pour ce faire, placez les aliments sur une assiette ou dans un bol en verre. Démarrez le tiroir et placez le sélecteur rotatif sur environ 3 heures.

Laissez les aliments dans le tiroir jusqu'au niveau de décongélation souhaité.

Nettoyage et entretien

Utilisez exclusivement un chiffon doux pour nettoyer l'appareil. Pour le nettoyage de l'intérieur du tiroir, vous pouvez utiliser de l'eau additionnée d'un peu de liquide vaisselle.

Pour l'extérieur de l'appareil, vous pouvez aussi utiliser du nettoyant à vitres dans le cas d'une façade en verre.

Pour le nettoyage, n'utilisez en aucun cas d'objets tranchants ou pointus ni de produits de nettoyage abrasifs ou agressifs.

Cela risquerait d'endommager les surfaces et de provoquer de la corrosion.

Pour le nettoyage, sortez systématiquement le tapis antidérapant afin de voir les encrassements qui se trouvent dessous et de faire en sorte qu'il ne reste plus de traces de liquides. Cela pourrait provoquer de la corrosion.

Vous pouvez nettoyer le tapis antidérapant avec de l'eau et du produit vaisselle. Ne replacez le tapis antidérapant dans l'appareil que lorsqu'il est sec.

Surfaces en acier inoxydable :

Éliminez toujours immédiatement les encrassements des surfaces en acier inoxydable sous peine de provoquer une corrosion sous ces encrassements.

Nettoyez toujours les surfaces en acier inoxydable brossées dans le sens du brossage afin d'éviter des rayures.

Que faire si l'appareil ne fonctionne pas correctement ?

Chauffage insuffisant de la vaisselle ou des aliments.

Vérifiez les points suivants :

• L'appareil est raccordé. L'appareil est en marche. • La température correcte a été sélectionnée. • Les orifices de sortie du ventilateur de chauffage sont masqués par quelque chose (plateaux, couvercles, objets). La vaisselle ou les aliments ont été chauffés suffisamment longtemps.

Notez que le temps de chauffage peut être influencé par différents facteurs :

• L'épaisseur et le matériau de la vaisselle • La quantité à chauffer • L'agencement dans l'appareil • Le réglage de la température • La température de départ des produits à chauffer

Aucun chauffage de la vaisselle ou des aliments.

Vérifiez les points suivants :

• L'appareil est raccordé. L'appareil est en marche. La température correcte a été sélectionnée. Vous entendez un bruit de soufflante.

Si vous entendez un bruit de soufflante, l'objet de chauffage est défectueux. Si vous n'entendez pas de soufflante, cette dernière est défectueuse.

• Le fusible de l'installation domestique a sauté.

L'interrupteur Marche/Arrêt ne s'allume pas lors de la mise en marche de l'appareil.

• Le témoin de contrôle de l'interrupteur est défectueux.

Le tiroir ne s'ouvre pas d'une simple pression (pour les tiroirs sans poignée).

Le système de fermeture est bloqué :

Tirez sur la façade jusqu'à ce que vous entendiez un claquement sonore et que le tiroir s'ouvre. Grâce à ce déverrouillage de secours intégré, vous pourrez ensuite continuer à utiliser le tiroir. Si le tiroir ne se ferme/ouvre pas ensuite normalement, le système de fermeture est défectueux.

Toute réparation, quelle qu'elle soit, doit uniquement être réalisée par des spécialistes qualifiés. Une réparation incorrecte de votre appareil par des personnes non autorisées peut entraîner pour vous des dangers considérables.

Caractéristiques techniques :

Alimentation électrique : 220 - 240 V

50/60 Hz

Puissance de raccordement totale : 400 W

Consommation en veille : 0 W (appareil arrêté)

Marquage CE : oui

Protection de l'environnement

Mise au rebut de l'emballage

Lors de la mise au rebut de l'emballage, veillez à assurer un tri sélectif afin de permettre la réutilisation des matériaux d'emballage.

Mise au rebut d'un appareil usagé

Cet appareil est conforme à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques (WEEE – waste electrical and electronic equipment). Cette directive définit le cadre d'une reprise et d'une valorisation des appareils usagés applicable à l'échelle de l'Union Européenne.
