Producttype	Verwarmde lade en kast
Merk	Blaupunkt
Model	5WS16400
Elektrische voeding	220-240 V, 50/60 Hz
Totaal vermogen	400 W
Standby-verbruik	0 W (apparaat uit)
Maximale belastbaarheid	15 kg
Temperatuurinstelling	Draaiknop met continue variatie, indicatieve standen van 0 tot 9 uur
Belangrijkste functies	Opwarmen van serviesgoed, warmhouden van gerechten, ontdooien van diepgevroren voedsel
Type bediening	Aan/uit-schakelaar + draaiknop
Materiaal	Geborsteld roestvrij staal, glazen front mogelijk
Inbegrepen accessoires	Verwijderbare antislipmat
Veiligheid	Verbrandingsgevaar: gebruik ovenwanten; kinderveiligheid; noodstop via schakelaar; zekering
Aanbevolen onderhoud	Zachte doek, water en afwasmiddel, glasreiniger voor glazen front; geen scherpe voorwerpen gebruiken
Montage	Inbouw, vereist vaste tussenplaat, afstand muur-plaat ≥ 2 cm
Openen / sluiten	Door indrukken (zonder handgreep); noodontgrendeling door trekken
CE-markering	Ja
Aantal pagina's handleiding	72 pagina's
Milieubescherming	Conform AEEA-richtlijn 2002/96/EG; gescheiden inzameling van verpakking
Land van herkomst	Niet gespecificeerd in de handleiding

Veelgestelde vragen - 5WS16400 BLAUPUNKT

Wat is het vermogen en de voeding van het apparaat?

Het apparaat werkt op 220-240 V, 50/60 Hz met een totaal vermogen van 400 W.

Wat zijn de belangrijkste functies van de verwarmingslade?

Het zorgt voor het opwarmen van serviesgoed, het warmhouden van gerechten en het ontdooien van diepgevroren voedsel.

Hoe stel ik de temperatuur in?

Gebruik de draaiknop: stand 0 = uit, 3 = ontdooien, 6 = opwarmen, 9 = warmhouden. De variatie is continu.

Wat is de maximale belasting?

De lade ondersteunt een maximale belasting van 15 kg.

Hoe reinig ik het apparaat?

Gebruik een zachte doek met water en een beetje afwasmiddel. Voor de glazen buitenkant gebruikt u een glasreiniger. Verwijder altijd de antislipmat en reinig deze apart. Gebruik nooit scherpe of schurende voorwerpen.

Wat te doen als de verwarming niet werkt?

Controleer of het apparaat is aangesloten, of de schakelaar is ingeschakeld, of de temperatuur goed is ingesteld en of de luchtuitlaten niet zijn geblokkeerd. Als het geluid van de ventilator ontbreekt, is deze mogelijk defect.

Is het apparaat veilig voor kinderen?

Ja, maar let op: het apparaat wordt zeer heet. Kinderen jonger dan 8 jaar moeten onder toezicht staan. Houd de verpakking buiten bereik (verstikkingsgevaar).

Hoe open ik de lade zonder handgreep?

Druk zachtjes op het midden van het front tot u een klik hoort. De lade opent een beetje. Bij blokkering trekt u aan het front om de noodontgrendeling te activeren.

Wat zijn de installatievoorzorgsmaatregelen?

Het apparaat moet worden ingebouwd met een vaste tussenplaat en een ruimte van ten minste 2 cm tussen de muur en de plaat. De elektrische aansluiting moet door een professional worden uitgevoerd.

Kan ik hete pannen of potten direct in de lade gebruiken?

Nee, plaats geen hete pannen of potten (boven 80°C) direct op de antislipmat. Laat ze afkoelen of plaats het voedsel in een koude container.

GEBRUIKSAANWIJZING 5WS16400 BLAUPUNKT

Veiligheidsaanwijzingen 24

Montagehandleiding 25

Elektrische aansluiting 25

Inbouwmeubel 25

Inbouw van het apparaat 25

Beschrijving van het apparaat 26

5WS 16400 26

Functies 27

Voorverwarmen van serviesgoed 27

Warmhouden van gerechten 27

Ontdooien van bevroren gerechten 27

Schoonmaken en onderhoud 28

Hoe te handelen in geval van een storing? 28

Afvoeren van de verpakking 29

Afvoeren van een afgedankt apparaat 29

Veiligheidsaanwijzingen

Lees deze aanwijzing zorgvuldig. Alleen zo kunt u het apparaat correct en veilig bedienen.

Houd de gebruiksaanwijzing altijd onder handbereik. Wanneer u het apparaat door derden laat gebruiken, zorg er dan voor dat de betreffende gebruiksaanwijzing beschikbaar is.

Controleer het apparaat na het uitpakken op transportbeschadigingen. Mocht u transportbeschadigingen constateren, sluit het apparaat dan niet aan.

Dit apparaat is uitsluitend bedoeld voor particuliere huishoudens en huishoudelijk gebruik binnenshuis. Het apparaat mag alleen worden gebruikt voor het opwarmen van serviesgoed en voor het warmhouden van gerechten. Personen die vanwege hun fysieke, zintuiglijke of mentale vaardigheden of gebrekkige ervaring of kennis niet in staat zijn om het apparaat veilig te bedienen, moeten tijdens de bediening onder toezicht staan. Deze personen mogen het apparaat alleen zonder toezicht bedienen wanneer ze door een persoon die verantwoordelijk is voor hun veiligheid, onder toezicht stonden of door hem geïnstrueerd zijn over het veilige gebruik van het apparaat en de gevaren die daaruit voortvloeien, hebben begrepen.

Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door gebruikers mag niet worden uitgevoerd door kinderen, tenzij ze 8 jaar of ouder zijn en onder toezicht staan.

Houd kinderen die jonger zijn dan 8 jaar uit de buurt van het apparaat en het netsnoer.

Verbrandingsgevaar!

Het apparaat wordt heet tijdens gebruik. Ook na het uitschakelen van het apparaat blijft het nog enige tijd heet. Houd kinderen uit de buurt van het apparaat tot het zover is afgekoeld, dat elk verbrandingsgevaar uitgesloten is.

Serviesgoed, gerechten of voorwerpen worden heet. Pak heet serviesgoed, gerechten of voorwerpen als het heet is met een pannenlap als bescherming tegen brandwonden.

Verstikkingsgevaar!

Kinderen kunnen zich tijdens het spelen in verpakkingsmateriaal (bijv. folie) wikkelen of dit over het hoofd trekken en stikken.

Houd verpakkingsmateriaal uit de buurt van kinderen.

Gevaar voor elektrische

schokken!

Kabelmantels van elektrische apparaten kunnen smelten tegen hete apparaatonderdelen. Laat netsnoeren van elektrische apparaten nooit in contact komen met hete apparaatonderdelen. Binnendringend vocht kan een elektrische schok veroorzaken. Gebruik geen hogedruk- of stoomreiniger. Reinig het apparaat nooit nat.

Een defect apparaat kan een elektrische schok veroorzaken. Schakel nooit een defect apparaat in. Trek de netstekker uit het stopcontact of schakel de zekering in de meterkast uit.

Onvakkundige reparaties zijn gevaarlijk. Installatie- en onderhoudswerkzaamheden mogen alleen worden uitgevoerd door geschoold vakpersoneel.

Brandgevaar!

Het apparaat wordt zeer heet. Brandbare materialen kunnen vlam vatten. Plaats nooit brandbare voorwerpen of kunststof bakken in het apparaat, ook niet wanneer het apparaat uitgeschakeld is.

Montagehandleiding

Elektrische aansluiting

Het apparaat mag alleen worden aangesloten op een stopcontact met randaarde die volgens de voorschriften is geïnstalleerd. Het vervangen van het netsnoer of het verplaatsen van het stopcontact mag uitsluitend door een gekwalificeerde monteur of vakman volgens de geldende wetgeving worden uitgevoerd.

Het apparaat mag alleen met het meegeleverde netsnoer worden aangesloten.

Het gebruik van meervoudige stekkers, contactdozen (verdelers) of verlengsnoeren is niet toegestaan.

Door overbelasting kan er brandgevaar ontstaan!

Is de stekker na de inbouw van het apparaat niet bereikbaar, dan moet de elektrische aansluiting via een dubbelpolige schakelaar gebeuren die geschikt is voor de betreffende stroomsterktes. Deze schakelaar moet over een minimumafstand van 3 mm tussen de contacten beschikken, zodat in geval van nood een onderbreking kan plaatsvinden.

De aansluiting moet met een geschikte aarding conform de geldende voorschriften uitgevoerd zijn.

Zonder de betreffende aarding mag het apparaat niet worden gebruikt.

Inbouwmeubel

De apparaten- resp. inbouwkast moet voorzien zijn van een vast ingebouwde tussenplank en mag geen achterwand hebben.

Tussen de wand van het gebouw en de tussenplank moet een afstand van minimaal 2 cm aanwezig zijn.

Deze spleet is noodzakelijk zodat er zich geen warmte kan ophopen.

Bij een combinatie met andere apparaten dient u de inbouwhandleiding voor combinaties in acht te nemen!

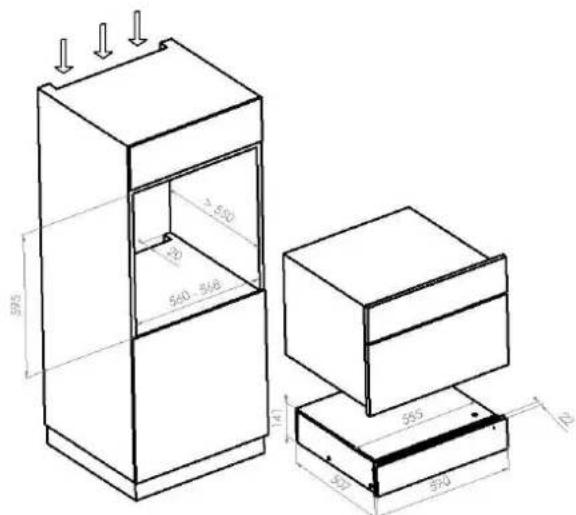

Inbouw van het apparaat

Plaats het apparaat op de tussenplank in het meubel en schuif hem naar binnen tot de bevestigingshoeken links en rechts van het apparaat vlak aansluiten op het meubel.

Controleer of het apparaat waterpas en in het midden van het meubel staat. De spleet tussen het apparaat en het meubel moet links en rechts even groot zijn. Het apparaat mag niet aan een of beide zijden direct aansluiten op het hout.

Gebruik de meegeleverde schroeven om het apparaat in het meubel te bevestigen.

Let er bij de installatie op dat het apparaat niet uit het meubel kantelt, zolang het niet op alle schroefpunten vastgeschroefd is aan het meubel!

Let erop dat u bij de installatie het netsnoer niet knikt, afklemt of beschadigt. Het netsnoer mag na de inbouw niet tegen het apparaat liggen.

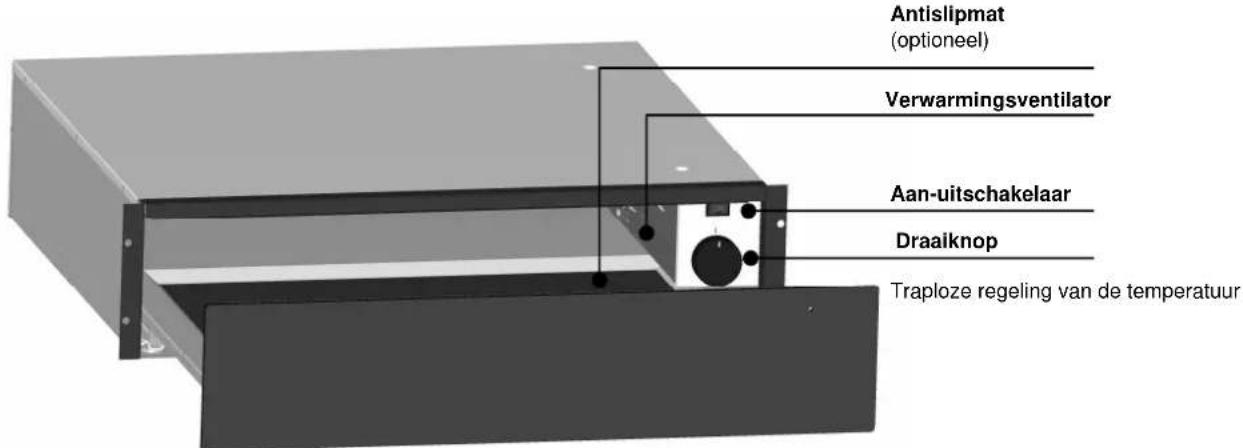

Beschrijving van het apparaat

5WS 16400

Antislipmat

De antislipmat voorkomt het wegglijden van borden, koppen, pannen enz. en beschermt het oppervlak van de lade tegen krassen. Voor het schoonmaken kunt u de mat verwijderen.

Verwarmingsventilator

Het apparaat wordt verwarmd met behulp van een elektrische verwarmingsventilator.

Aan-uitschakelaar

Hiermee schakelt u het apparaat in resp. uit. Bij ingeschakelde toestand brandt er een lampje in de schakelaar.

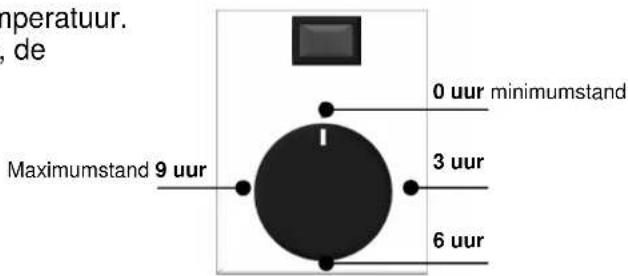

Draaiknop

De draaiknop dient voor het instellen van de gewenste temperatuur. De minimumstand van de draaiknop bevindt zich op 0 uur, de maximumstand op 9 uur.

Stand Resultaat

0 ur Ruimtetelemperatuur // Uit

3 ur Langzaam ontdooien // lage temperatuur

6 ur Opwarmen van serviesgoed // middelhoge

9 ur Warmhouden van gerechten // hoge

De gegevens zijn richtwaarden. Omdat met de draaiknop een traploze regeling mogelijk is, kunt u de temperatuur individueel aanpassen aan uw wensen.

Openen en sluiten

Bij apparaten zonder handgreep drukt u voorzichtig ongeveer in het midden van het front tot u een zachte klik hoort. Trek uw hand terug en de lade springt een stukje open. U kunt hem nu moeiteloos openen.

Voor het sluiten schuift u de lade in het meubel en drukt u zachtjes in het midden van het front tot u een lichte weerstand voelt en een zachte klik hoort. De lade is nu vergrendeld.

Functies

In de warmhoudlade kunt u serviesgoed (borden, koppen, schotels, ...) of gerechten opwarmen of warm houden. Daarvoor kunt u de lade tot maximaal 15kg belasten.

Let erop dat alles wat u met de warmhoudlade verwarmt of warm houdt zeer heet kan worden. Ook de aanraakbare onderdelen, resp. oppervlakken van de lade kunnen zeer warm worden. Gebruik daarom altijd een ovenwant of een pannenlap bij het gebruik en bescherm u tegen verbrandingen.

Voorverwarmen van serviesgoed

Plaats het serviesgoed in de warmhoudlade en schakel deze in. Stel de draaiknop in op 6 uur.

Sluit de warmhoudlade en wacht tot het serviesgoed de gewenste temperatuur heeft.

Afhankelijk van de hoeveelheid en de grootte van het serviesgoed en afhankelijk van de ingestelde temperatuur kan het verschillend lang duren tot alle delen gelijkmatig opgewarmd zijn.

Beëindig het opwarmproces: open de lade en draai de draaiknop in de minimumstand. Gebruik de aan/uit-schakelaar om het apparaat uit te schakelen.

Warmhouden van gerechten

Met de warmhoudlade kunt u gerechten warm houden. Plaats ECHTER geen pannen of braadpannen direct na het koken op de antislipmat, omdat die daardoor beschadigd kan raken. Laat uw pannen of braadpannen afkoelen tot onder 80 °C of plaats de gerechten in bakken die nog koel zijn, zoals bijvoorbeeld een glazen schaal.

Wanneer het gerecht niet meer kookt en nauwelijks nog damp, heeft het de juiste temperatuur om in de lade te worden geplaatst.

Voordat u de warmhoudlade voor het warmhouden gebruikt, is het zinvol om de lade vooraf 5-10 minuten voor te verwarmen.

Voor het warmhouden van gerechten, zoals vlees, vis, groente, bijgerechten, soepen, sauzen enz., stelt u de draaiknop in op de maximumstand 9.

Ontdooien van bevroren gerechten

Met de warmhoudlade kunt u bevroren gerechten ontdooien/opwarmen.

Plaats het gerecht waarvoor op een bord of in een glazen schaal. Schakel de lade in en stel de draaiknop in op ongeveer 3.

Laat de gerechten tot de gewenste ontdooifase in de lade.

Schoonmaken en onderhoud:

Maak het apparaat uitsluitend schoon met een zachte doek. In de binnenruimte van de lade kunt u water en een beetje afwasmiddel gebruiken voor het schoonmaken.

Aan de buitenkant van het apparaat kunt u bij een glazen front ook glasreiniger gebruiken.

Gebruik in geen geval scherpe of puntige voorwerpen voor het schoonmaken, noch schurende of agressieve reinigingsmiddelen.

Daardoor kunnen oppervlakken beschadigd worden en kan er corrosie ontstaan.

Verwijder voor het schoonmaken altijd de antislipmat, zodat vervuilingen eronder zichtbaar worden en er geen vloeistofresten achterblijven. Dat kan corrosie veroorzaken.

De antislipmat kunt u met water en afwasmiddel reinigen. Plaats de antislipmat alleen droog terug in het apparaat.

Roestvrijstalen oppervlakken:

Verwijder vervuilingen altijd onmiddellijk van roestvrijstalen oppervlakken, omdat hieronder anders corrosie kan ontstaan.

Reinig geschuurde roestvrijstalen oppervlakken altijd in de schuurrichting, om krassen te voorkomen.

Hoe te handelen in geval van een storing?

Het serviesgoed of het gerecht worden onvoldoende verwarmd.

Controleer de volgende punten:

Is het apparaat aangesloten? Is het apparaat ingeschakeld? Is de juiste temperatuur ingesteld? Zijn de uitstroomopeningen van de verwarmingsventilator afgedekt (bladen, deksels, voorwerpen)? Is het serviesgoed of het gerecht voldoende lang verwarmd?

Houd er rekening mee dat de opwarmtijd door verschillende factoren kan worden beïnvloed:

Dikte en materiaal van het serviesgoed, hoeveelheid van de te verwarmen inhoud, plaatsing in het apparaat, temperatuurinstelling, begintemperatuur van de te verwarmen inhoud.

Het serviesgoed of het gerecht worden niet verwarmd.

Controleer de volgende punten:

Is het apparaat aangesloten? Is het apparaat ingeschakeld? Is de juiste temperatuur ingesteld? Hoort u een ventilatorgeluid?

Als u een ventilator hoort, is het verwarmingselement defect. Hoort u geen ventilator, dan is de ventilator defect.

Of de zekering in de meterkast is geactiveerd.

Tijdens het inschakelen van het apparaat brandt de aan-uitschakelaar niet.

De lade kan door indrukken niet worden geopend (bij greeploze laden).

De sluiting is geblokkeerd:

Trek aan het front tot u een luide klik hoort en de lade geopend is. Door deze ingebouwde noodontgrendeling kunt u de lade aansluitend weer gebruiken. Wanneer de lade aansluitend niet normaal sluit en opent, dan is de sluiting defect.

Alle reparaties mogen alleen door gekwalificeerde vakmensen worden uitgevoerd. Wordt uw apparaat onvakkundig door niet-geautoriseerde personen gerepareerd, kunnen er voor u aanzienlijke gevaren ontstaan.

Totale aansluitwaarde: 400 W

Standbyverbruik: 0 W (apparaat uitgeschakeld)

CE-keurmerk: ja

Milieubescherming

Afvoeren van de verpakking

Voer de verpakking op juiste wijze gescheiden af, zodat het hergebruik van de verpakkingsmaterialen gegarandeerd is.

Afvoeren van een afgedankt apparaat

Dit apparaat voldoet aan de Europese Richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (WEEE - waste electrical and electronic equipment). De richtlijn vormt het raamwerk voor de inzameling en recycling van afgedankte apparaten die voor de gehele EU geldt.
