Produkttyp	Heizschublade und Heizschrank
Marke	Blaupunkt
Modell	5WS16400
Stromversorgung	220-240 V, 50/60 Hz
Gesamtleistung	400 W
Verbrauch im Standby	0 W (Gerät ausgeschaltet)
Maximale Belastbarkeit	15 kg
Temperatureinstellung	Drehregler mit stufenloser Verstellung, Richtwerte von 0 bis 9 Uhr
Hauptfunktionen	Vorwärmen von Geschirr, Warmhalten von Speisen, Auftauen von Tiefkühlkost
Bedienungsart	Ein-/Ausschalter + Drehregler
Material	Gebürsteter Edelstahl, Front aus Glas möglich
Inklusive Zubehör	Herausnehmbare Antirutschmatte
Sicherheit	Verbrennungsgefahr: Topflappen verwenden; Kindersicherung; Notaus über Schalter; Sicherung
Empfohlene Pflege	Weiches Tuch, Wasser und Spülmittel, Glasreiniger für Glasfront; keine scharfen Gegenstände verwenden
Montage	Einbaugerät, erfordert feste Zwischenablage, Abstand Wand-Ablage ≥ 2 cm
Öffnen / Schließen	Durch Druck (ohne Griff); Notentriegelungssystem durch Ziehen
CE-Kennzeichnung	Ja
Anzahl der Seiten der Anleitung	72 Seiten
Umweltschutz	Entspricht der WEEE-Richtlinie 2002/96/EG; getrennte Entsorgung der Verpackung
Herkunftsland	In der Anleitung nicht angegeben

Häufig gestellte Fragen - 5WS16400 BLAUPUNKT

Was sind die Leistung und die Stromversorgung des Geräts?

Das Gerät arbeitet mit 220-240 V, 50/60 Hz und einer Gesamtleistung von 400 W.

Was sind die Hauptfunktionen der Heizschublade?

Sie ermöglicht das Vorwärmen von Geschirr, das Warmhalten von Speisen und das Auftauen von Tiefkühlkost.

Wie stelle ich die Temperatur ein?

Benutzen Sie den Drehregler: Position 0 = Aus, 3 = Auftauen, 6 = Vorwärmen, 9 = Warmhalten. Die Einstellung ist stufenlos.

Was ist die maximale Belastbarkeit?

Die Schublade unterstützt eine maximale Belastung von 15 kg.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches Tuch mit Wasser und etwas Spülmittel. Für die Glasaußenseite verwenden Sie einen Glasreiniger. Entfernen Sie immer die Antirutschmatte und reinigen Sie sie separat. Verwenden Sie niemals scharfe oder scheuernde Gegenstände.

Was tun, wenn die Heizung nicht funktioniert?

Überprüfen Sie, ob das Gerät eingesteckt ist, der Schalter eingeschaltet ist, die Temperatur richtig eingestellt ist und die Luftauslässe nicht blockiert sind. Wenn das Lüftergeräusch fehlt, ist dieser möglicherweise defekt.

Ist das Gerät kindersicher?

Ja, aber Vorsicht: Das Gerät wird sehr heiß. Kinder unter 8 Jahren müssen beaufsichtigt werden. Bewahren Sie die Verpackung außerhalb der Reichweite auf (Erstickungsgefahr).

Wie öffne ich die Schublade, wenn sie keinen Griff hat?

Drücken Sie sanft in die Mitte der Front, bis ein Klicken zu hören ist. Die Schublade öffnet sich einen Spalt. Bei Blockierung ziehen Sie an der Front, um die Notentriegelung auszulösen.

Welche Installationsvorsichtsmaßnahmen gibt es?

Das Gerät muss eingebaut werden mit einer festen Zwischenablage und einem Abstand von mindestens 2 cm zwischen Wand und Ablage. Der elektrische Anschluss muss von einem Fachmann durchgeführt werden.

Kann ich heiße Pfannen oder Töpfe direkt in die Schublade stellen?

Nein, stellen Sie keine heißen Pfannen oder Töpfe (über 80°C) direkt auf die Antirutschmatte. Lassen Sie sie abkühlen oder geben Sie die Speisen in ein kaltes Gefäß.

BEDIENUNGSANLEITUNG 5WS16400 BLAUPUNKT

Sicherheitshinweise 3

Montageanleitung 4

4 Einbaumöbel 4 Einbau des Gerätes 4

Gerätebeschreibung 5

5 WS 16400 5

6 Funktionen 6

Vorwärmen von Geschirr 6 Warmhalten von Speisen 6 Auftauen von gefrorenen Speisen 6

Reinigung und Pflege 7

Was ist im Falle einer Funktionsstörung zu tun? 7

Technische Daten 8

Umweltschutz 8

Entsorgung der Verpackung 8 Entsorgung eines Altgerätes 8

Sicherheitshinweise

Lesen Sie diese Anweisung sorgfältig. Nur so können Sie das Gerät richtig und sicher bedienen. Halten Sie die Gebrauchsanleitung immer griffbereit. Falls Sie das Gerät Dritten überlassen, sorgen Sie dafür, dass die entsprechende Gebrauchsanleitung zur Verfügung steht.

Prüfen Sie nach dem Auspacken das Gerät auf Transportschäden. Sollte ein Transportschaden vorliegen, schließen Sie das Gerät nicht an.

Dieses Gerät ist ausschließlich für den privaten Haushalt und das tatsächliche Umfeld im Innenbereich bestimmt. Das Gerät darf nur zum Erwärmen von Geschirr und zum Warmhalten von Speisen benutzt werden. Personen, die aufgrund ihrer physischen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung oder Wissen nicht in der Lage sind, das Gerät sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden. Diese Personen dürfen das Gerät nur dann ohne Aufsicht bedienen, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt. Halten Sie Kinder, die jünger als 8 Jahre sind, fern vom Gerät und der Anschlussleitung.

Verbrennungsgefahr!

Das Gerät wird im Betrieb heiß. Auch nach dem Ausschalten des Gerätes bleibt diese Hitze noch einige Zeit bestehen. Halten Sie Kinder vom Gerät fern, bis es soweit abgekühlt ist, dass jegliche Verbrennungsgefahr ausgeschlossen ist.

Geschirr, Speisen oder Gegenstände werden heiß. Berühren Sie heißes Geschirr, Speisen oder Gegenstände immer mit Topflappen, um sich vor Verbrennungen zu schützen.

Erstickungsgefahr!

Kinder können sich beim Spielen in Verpackungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern.

Stromschlaggefahr!

An heißen Geräteteilen kann die Kabelisolierung von Elektrogeräten schmelzen. Nie Anschlusskabel von Elektrogeräten mit heißen Geräteteilen in Kontakt bringen. Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Benutzen Sie keinen Hochdruck- oder Dampfreiniger. Reinigen Sie das Gerät niemals nass.

Ein defektes Gerät kann einen Stromschlag verursachen. Schalten Sie ein defektes Gerät nicht ein, es kann einen Stromschlag verursachen. Ziehen Sie den Netzstecker oder schalten Sie die Sicherung im Sicherungskasten aus.

Unsachgemäße Reparaturen sind gefährlich. Installations- und Wartungsarbeiten dürfen nur von geschulten Fachkräften durchgeführt werden.

Brandgefahr!

Das Gerät wird sehr heiß. Brennbare Materialien können sich entzünden. Geben Sie niemals brennbare Gegenstände oder Kunststoffbehälter in das Gerät, auch nicht, wenn das Gerät ausgeschaltet ist.

Montageanleitung

Elektroanschluss

Das Gerät darf nur an eine gemäß den Vorschriften installierte Schutzkontakt-Steckdose angeschlossen werden. Ein Tausch der Anschlussleitung oder ein Versetzen der Steckdose darf nur von einem qualifizierten Techniker bzw. Fachmann gemäß der geltenden Gesetzgebung durchgeführt werden.

Das Gerät darf nur mit der mitgelieferten Anschlussleitung angeschlossen werden.

Die Verwendung von Mehrfachsteckern, Steckerleisten (Verteiler) oder Verlängerungen ist nicht gestattet. Durch Überlastung kann es zur Brandgefahr kommen!

Ist der Stecker nach dem Einbau des Gerätes nicht mehr erreichbar, so muss der Elektroanschluss über einen allpoligen Schalter erfolgen, der für die entsprechende Stromstärke geeignet ist. Dieser Schalter muss einen Mindestabstand von 3 mm zwischen den Kontakten aufweisen, damit eine Unterbrechung im Notfall erfolgen kann.

Der Anschluss muss mit einer angemessenen Erdung gemäß geltender Vorschriften ausgestattet sein.

Ohne entsprechende Erdung darf das Gerät nicht betrieben werden.

Einbaumöbel

Der Geräte- bzw. Einbauschrank muss einen fest eingebauten Zwischenboden aufweisen und darüber keine Rückwand haben.

Zwischen der Gebäudewand und dem Zwischenboden muss ein Abstand von mindestens 2 cm vorhanden sein. Dieser Spalt ist notwendig, damit keine Hitzestauung entsteht.

Bei einer Kombination mit anderen Geräten beachten Sie die Einbauanleitung für Kombinationen!

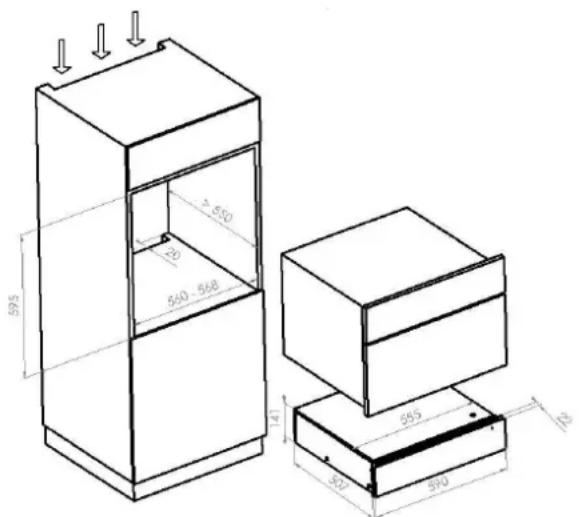

Einbau des Gerätes

Setzen Sie das Gerät auf den Zwischenboden im Möbel und schieben Sie es ein, bis die Befestigungswinkel links und rechts am Gerät mit dem Möbel bündig sind.

Prüfen Sie, ob das Gerät eben und mittig im Möbel steht. Der Spalt zwischen dem Gerät und dem Möbel muss links und rechts gleich groß sein. Das Gerät darf nicht auf einer oder beiden Seiten direkt am Holz aufliegen.

Nehmen Sie die mitgelieferten Schrauben und befestigen Sie das Gerät im Möbel.

Achten Sie bei der Installation darauf, dass das Gerät nicht aus dem Möbel kippt, solange es nicht an allen Schraubstellen mit dem Möbel verschraubt ist!

Achten Sie darauf, dass Sie bei der Installation die Anschlussleitung nicht knicken, einklemmen oder beschädigen. Die Anschlussleitung darf nach dem Einbau nicht das Gerät berühren.

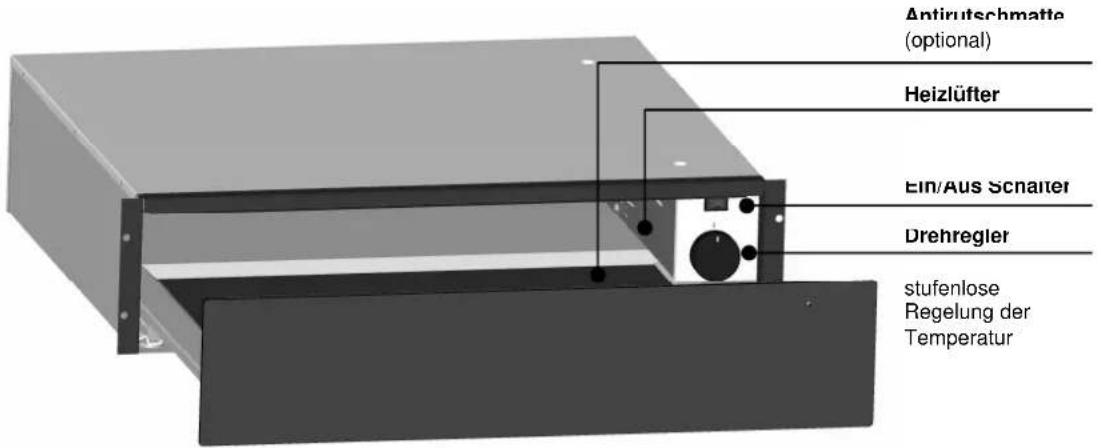

Gerätebeschreibung

5WS 16400

Antirutschmatte

Die Antirutschmatte verhindert ein Verrutschen von Tellern, Tassen, Töpfen, usw. und schützt die Oberfläche der Schublade vor Kratzern. Zum Reinigen können Sie die Matte entnehmen.

Heizlüfter

Das Gerät wird über einen Heizlüfter elektrisch betrieben.

Ein/Aus Schalter

Hier schalten Sie das Gerät ein bzw. aus. Im eingeschalteten Betrieb leuchtet ein Lämpchen im Schalter.

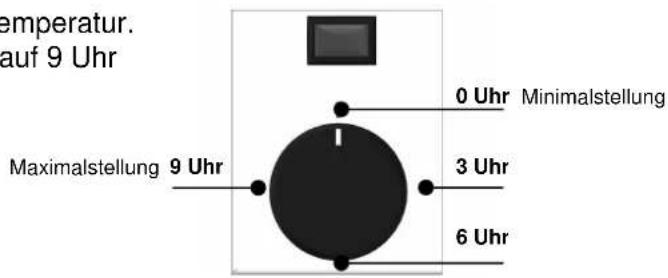

Drehregler

Der Drehregler dient zum Einstellen der gewünschten Temperatur. Der Drehregler hat auf 0 Uhr seine Minimalstellung und auf 9 Uhr seine Maximalstellung.

Stellung Ergebnis

0 Uhr Raumtemperatur // Aus

3 Uhr langsames Auftauen // geringe Temperatur

6 Uhr Aufwärmen von Geschirr // mittlere Temperatur

9 Uhr Warmhalten von Speisen // hohe Temperatur

Die Angaben sind Richtwerte. Da der Drehregler eine stufenlose Regelung ermöglicht, können Sie individuell die Temperatur Ihren Bedürfnissen anpassen.

Öffnen und Schließen

Bei Geräten ohne Griff drücken Sie sanft ungefähr in der Mitte der Front, bis Sie ein leises Klicken hören. Entfernen Sie die Hand und die Schublade springt ein Stück heraus. Sie können diese nun problemlos öffnen.

Zum Schließen schieben Sie die Schublade zum Möbel hin und drücken Sie sanft in der Mitte der Front, bis Sie einen leichten Widerstand und ein leises Klicken hören. Die Schublade ist nun verriegelt.

Funktionen

Sie können in der Wärmeschublade Geschirr (Teller, Tassen, Schüsseln, ...) oder Speisen erwärmen oder warm halten. Dafür können Sie die Schublade mit bis zu 15 kg belasten.

Achten Sie darauf, dass alles, was Sie mit der Wärmeschublade erwärmen oder warm halten, sehr heiß sein kann. Auch die berührbaren Teile bzw. Flächen der Schublade selbst können sehr warm sein. Benutzen Sie dazu stets einen Topfhandschuh oder Topflappen bei der Bedienung und schützen Sie sich vor Verbrennungen.

Vorwärmen von Geschirr

Geben Sie das Geschirr in die Wärmeschublade und schalten Sie diese ein.

Stellen Sie den Drehregler auf 6 Uhr.

Schieben Sie die Wärmeschublade zu und warten Sie, bis das Geschirr die entsprechende Temperatur hat.

Je nach Menge und Größe des Geschirrs und je nach eingestellter Temperatur kann es entsprechend dauern, bis alle Teile gleichmäßig erwärmt sind.

Beenden Sie den Aufwärmvorgang: Öffnen Sie die Schublade und drehen Sie den Drehregler auf Minimum. Betätigen Sie den Ein/Aus-Schalter und schalten Sie das Gerät aus.

Warmhalten von Speisen

Sie können mit der Wärmeschublade Speisen warm halten. Stellen Sie jedoch keine Pfannen oder Töpfe unmittelbar nach dem Kochen auf die Antirutsch-Auflage, da diese dadurch beschädigt werden kann.

Lassen Sie Ihre Pfannen oder Töpfe auf unter 80°C abkühlen oder geben Sie die Speise in einen noch kühlen Behälter, wie zum Beispiel eine Glasschale.

Wenn die Speise nicht mehr kocht und kaum noch dampft, hat sie die richtige Temperatur, um in die Schublade gegeben zu werden.

Bevor Sie die Wärmeschublade zum Warmhalten benutzen, ist es sinnvoll, die Schublade zuvor etwa 5-10 Minuten vorzuheizen.

Zum Warmhalten von Speisen, wie Fleisch, Fisch, Gemüse, Beilagen, Suppen, Soßen etc., stellen Sie den Drehregler auf 9 Uhr Maximum.

Auftauen von gefrorenen Speisen

Sie können mit der Wärmeschublade gefrorene Speisen auftauen/aufwärmen.

Geben Sie die Speise dazu auf einen Teller oder in eine Glasschale. Schalten Sie die Schublade ein und stellen Sie den Drehregler auf ca. 3 Uhr.

Lassen Sie die Speise bis zum gewünschten Taugrad in der Schublade.

Reinigung und Pflege:

Reinigen Sie das Gerät ausschließlich mit einem weichen Tuch. Im Innenraum der Schublade können Sie Wasser und etwas Spülmittel zur Reinigung benutzen.

Außerhalb des Gerätes können Sie bei einer Glasfront auch Glasreiniger benutzen.

Verwenden Sie auf keinen Fall scharfe oder spitze Gegenstände zur Reinigung, sowie keine scheuernden oder aggressiven Reinigungsmittel.

Dadurch können Oberflächen beschädigt werden und Korrosion entstehen.

Entnehmen Sie zur Reinigung immer die Antirutschmatte, damit Verschmutzungen darunter sichtbar werden und keine Flüssigkeitsrückstände verbleiben. Diese können zu Korrosion führen.

Die Antirutschmatte können Sie mit Wasser und Spülmittel reinigen. Geben Sie die Antirutschmatte nur trocken zurück in das Gerät.

Edelstahloberflächen:

Entfernen Sie Verschmutzungen von Edelstahloberflächen immer sofort, da es ansonsten darunter zur Korrosion kommen kann.

Reinigen Sie geschliffene Edelstahloberflächen immer in Schliffrichtung, um Kratzer zu verhindern.

Was ist im Falle einer Funktionsstörung zu tun?

- Das Geschirr oder die Speise wird nicht ausreichend erwärmt.

Prüfen Sie, ob:

das Gerät angeschlossen ist. das Gerät eingeschaltet ist. die richtige Temperatur gewählt wurde. die Austrittsöffnungen des Heizlüfters durch etwas verdeckt werden (Platten, Deckel, Gegenstände). das Geschirr oder die Speise lange genug erwärmt wurde.

Beachten Sie bitte, dass die Aufheizzeit durch verschiedene Faktoren beeinflusst werden kann:

Dicke und Material des Geschirrs, Menge des zu erwärmenden Gutes, Anordnung im Gerät, Temperatureinstellung, Anfangstemperatur des zu erwärmenden Gutes.

- Das Geschirr oder die Speise wird nicht erwärmt.

Prüfen Sie, ob:

das Gerät angeschlossen ist. das Gerät eingeschaltet ist. die richtige Temperatur gewählt wurde. - Sie ein Gebläsegeräusch hören. - Wenn Sie ein Gebläse hören, ist der Heizkörper defekt. Hören Sie kein Gebläse, ist das Gebläse defekt. die Sicherung der Hausinstallation ausgelöst hat.

- Beim Einschalten des Gerätes leuchtet der Ein/Aus-Schalter nicht.

Die Kontrollleuchte des Schalters ist defekt.

Die Schublade lässt sich auf Druck nicht öffnen (bei grifflosen Schubladen). Der Verschluss ist blockiert: Ziehen Sie an der Front, bis Sie ein lautes Klacken hören und die Schublade offen ist. Durch diese eingebaute Notentriegelung können Sie die Schublade anschließend wieder benutzen. Sollte die Schublade anschließend nicht normal schließen und öffnen, so ist der Verschluss defekt.

Jegliche Art von Reparatur darf nur von qualifizierten Fachleuten ausgeführt werden. Wird Ihr Gerät unsachgemäß von nicht autorisierten Personen repariert, können für Sie erhebliche Gefahren entstehen.

Technische Daten:

Stromversorgung: 220 - 240 V

50/60 Hz

Gesamt-Anschlusswert: 400 W

Standby-Verbrauch: 0 W (Gerät ausgeschaltet)

CE-Zeichen: ja

Umweltschutz

Entsorgung der Verpackung

Entsorgen Sie die Verpackung entsprechend getrennt, sodass die Wiederverwertung der Verpackungsmaterialien gewährleistet ist.

Entsorgung eines Altgerätes

Dieses Gerät entspricht der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE - waste electrical and electronic equipment). Die Richtlinie gibt den Rahmen für

Technische Daten:

Stromversorgung: 220 - 240 V

50/60 Hz
