5DB95761 - Hotte BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 5DB95761 BLAUPUNKT au format PDF.
| Type de produit | Hotte aspirante |
| Marque | Blaupunkt |
| Modèle | 5DB95761 |
| Alimentation électrique | 220-240 V, 50 Hz |
| Longueur du câble d'alimentation | 1250 mm |
| Type d'installation | Murale (fixation au mur) |
| Version d'évacuation | Aspirante (évacuation extérieure) ou filtrante (recyclage avec filtre à charbon optionnel) |
| Nombre de vitesses moteur | 4 (dont 4ème temporisée 7 minutes) |
| Éclairage | LED, température de couleur 4000 K |
| Télécommande (optionnelle) | Oui, pour contrôle de l'éclairage (récepteur BLZ 501 et télécommande BLZ 502) |
| Arrêt automatique | Après 4 heures d'inactivité |
| Filtre antigraisse | Métallique, lavable au lave-vaisselle (nettoyage mensuel recommandé) |
| Filtre à charbon (pour version filtrante) | À remplacer tous les 6 mois, non lavable |
| Distance minimale au-dessus d'un plan de cuisson | 65 cm (électrique, mixte ou gaz) |
| Protection électrique requise | Interrupteur différentiel 30 mA |
| Certifications | Conforme à la directive WEEE 2002/96/EC |
| Langues disponibles de la notice | FR, DE, EN, ES, IT, NL, SL, SV |
| Nombre de pages de la notice | 72 |
| Consignes de sécurité importantes | Ne pas flamber sous la hotte, ne pas utiliser sans grille, nettoyage régulier obligatoire |
FOIRE AUX QUESTIONS - 5DB95761 BLAUPUNKT
Questions des utilisateurs sur 5DB95761 BLAUPUNKT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice 5DB95761 - BLAUPUNKT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 5DB95761 de la marque BLAUPUNKT.
MODE D'EMPLOI 5DB95761 BLAUPUNKT
[fr] Prescriptions de montage et mode d'emploi
[nl] Montagevoorschriften en Gebruiksaanwiizing
L'appareil peut être utilisé par les enfants de moins de 8 ans et par les personnes aux capacités physiques, sensorielles ou mentales réduites, sans expérience ou sans les connaissances nécessaires, à condition qu'elles soient sous surveillance, et après avoir lu les instructions d'utilisation de l'appareil en toute sécurité, et que les utilisateurs aient conscience des dangers inhérents à l'appareil. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien pouvant être effectués par l'utilisateur ne doivent pas être exécutés par les enfants sans surveillance. Ne jamais utiliser la hotte avant que la grille ne soit correctement montée !
Les parties accessibles peuvent atteindre de hautes températures lors de l'utilisation de la table de cuisson.
L'air ne doit pas être évacué dans un conduit d'évacuation de fumées produites par des appareils à combustion de gaz ou d'autres combustibles. Une aération appropriée de la pièce doit toujours être prévue lorsque la hotte aspirante est utilisée simultanément à d'autres appareils utilisant du gaz ou d'autres combustibles. Il est strictement interdit de flamber des aliments sous la hotte. L'utilisation de flamme nue risque d'endommager les filtres et peut provoquer des incendies : elle doit donc toujours être évitée. Les fritures doivent être effectuées sous contrôle afin d'éviter que l'huile surchauffée s'enflamme. Respectez rigoureusement les prescriptions des règlements des autorités locales compétentes quant aux consignes techniques et de sécurité à adopter pour l'évacuation des fumées.
Cet appareil est labellisé conformément à la Directive Européenne 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). En veillant à ce que ce produit soit détruit en bonne et due forme, l'utilisateur contribue à prévenir les éventuelles conséquences négatives sur l'environnement et la santé.
Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur. Si le câble d'alimentation est endommagé, il devra être remplacé par le fabricant ou par son service d'assistance technique ou, dans tous les cas, par une personne ayant une qualification similaire, afin de prévenir tout risque éventuel.
Veuillez consulter les schémas des premières pages avec les références alphabétiques et numériques indiquées dans les instructions. Respectez rigoureusement les instructions indiquées dans ce manuel. Nous déclinons toute responsabilité en cas de problème, dommage ou incendie provoqués à l'appareil dérivant du non-respect des instructions indiquées dans ce manuel.
La fixation de la hotte sur un mur ne pouvant en supporter le poids (ex. placoplâtre) et son encastrement dans un meuble sont déconseillés.
Si vous possédez un plan de cuisson entièrement électrique, la hotte doit être installée a une distance de 65 cm, de 65 cm dans le cas d'un plan de cuisson mixte ou a gaz. Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.
La hotte est livrée avec une sortie d'air supérieure B pour l'évacuation des fumées vers l'extérieur (Version aspirante A- tube d'évacuation non compris). S'il est impossible d'évacuer les fumées et vapeurs de cuisson vers l'extérieur vous devez utiliser la hotte en version filtrante F en montant 1 filtre à charbons actifs F, les fumées et vapeurs seront recyclées et évacuées par la grille supérieure G.
Assurez-vous qu'un point d'accès au réseau d'alimentation électrique est présent à proximité de la hotte et que l'installation est équipée d'un interrupteur différentiel de 30 mA. La tension de réseau doit correspondre à la tension indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte. La hotte est équipée d'un câble électrique d'une longueur de 1250 mm avec ou sans fiche : si la fiche est présente, branchez la hotte à une prise conforme aux normes en vigueur et accessible, si la fiche est absente (branchement direct au réseau), appliquez un interrupteur bipolaire aux normes avec distance des contacts en ouverture non inférieure à 3 mm (accessible), cette installation et le branchement doivent être réalisés aux normes par un technicien spécialisé.
Veuillez mettre en route la hotte au minimum sur la 1ère vitesse, lorsque le plan de cuisson fonctionne.
Tests sur les performances du produit réalisés conformément au règlement (EU) N° 65/2014 - Réf. : CEI 61591
On obtient le maximum des performances en positionnant les panneaux mobiles, s'ils sont présents, en position ouverte.
TLC
1: + motor
2: On/Off motor
3: - motor
4: On/Off light
5: Led
Remarque : la LED sur la hotte indique les différentes vitesses : vert 1ère vitesse, orange 2ème vitesse, rouge 3ème vitesse et rouge clignotant 4ème vitesse. La dernière vitesse est temporisée sur toutes les hottes ayant un débit supérieur à 650 m3/h ; elle a une durée de sept minutes après quoi on revient automatiquement à la dernière vitesse non temporisée.
Procédure d'affiliation :
- Coupez l'alimentation de la hotte
- Remettez l'alimentation à la hotte
- Dans les cinq premières cinq secondes, appuyez sur le bouton des lumières et relâchez-le quand les lumières se sont allumées.
- Dans les 5 secondes, appuyez sur la touche moteur et relachez-la
À ce point il faut attendre environ 10 secondes – après quoi il est possible d'utiliser la hotte normalement.
Remarque : la hotte s'éteint automatiquement 4 heures après que le dernier actionnement d'une touche s'est produit.
Dans le cas d'interférence avec d'autres radiocommandes dans le voisinage effectuer la procédure de changement de code.
Dans le cas où il faut changer la télécommande, l'électronique doit être étalonnée de nouveau sur la fréquence de la nouvelle télécommande avec la procédure d'affiliation.
Procédure de génération du nouveau code de télécommande.
La radiocommande est fournie avec des codes prédéfinis. Si l'on désire une nouvelle génération de codes aléatoires il faut suivre la procédure suivante : appuyez sur les deux touches pendant environ 10 secondes, après quoi le LED s'allume, et successivement appuyez de nouveau sur les deux touches (dans un délai de 3 secondes). Trois clignotements du LED indiquent que l'opération a été achevée. Après avoir changé le code de la télécommande il faut effectuer la procédure d'affiliation.
Branchement du récepteur et programmation de la télécommande pour une fonction multi-contrôle avancée en option (commande de la couleur de la lumière et variation de la luminosité)

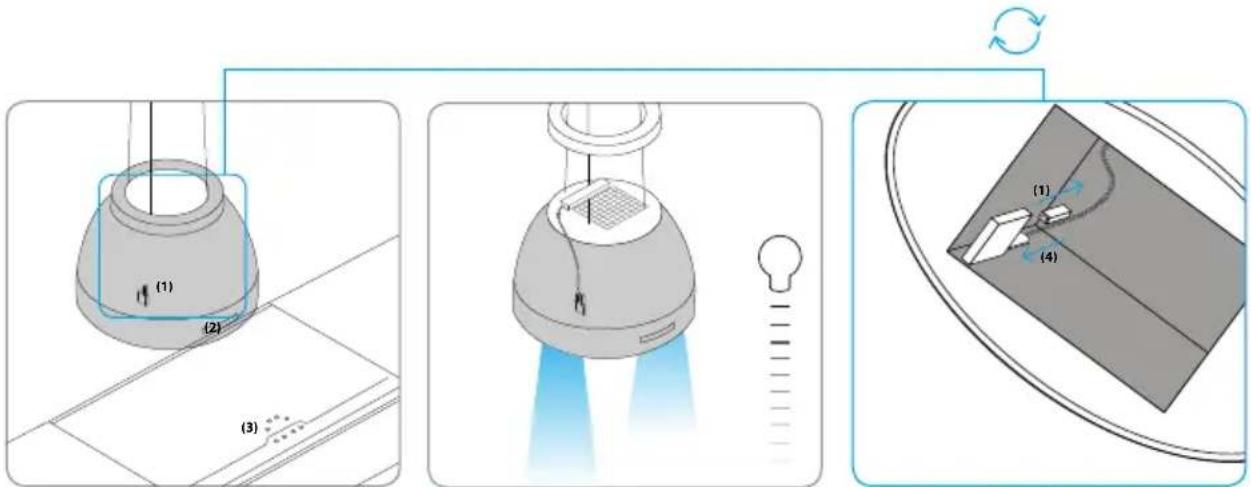

Figure Inételes épôts standard classen en version standard avec stick (1) à l'intérieur de la hotte et tableau de commande (2). La hotte est commandée par l'interrupteur général de la table de cuisson (3) ou du tableau de commande de la hotte. La température chromatique est de 4 000 K.
Fig. 2 Il Die possible d'Stellung zusätzaisément la commande optionnelle de fonctions d'éclairage supplémentaires par télécommande. L'installation d'un récepteur (référence BLZ 501) et le couplage avec la télécommande (numéro de commande BLZ 502) permettent de contrôler la température de couleur et la luminosité de la hotte.
Fig. 31 Intangible Bonde et de récepteurs
Le récepteur peut être facilement installé sans outils supplémentaires : Retirez le cadre du haut de la hotte et fixez le récepteur, (1) retirez le stick à l'intérieur de la hotte et branchez le récepteur (4).

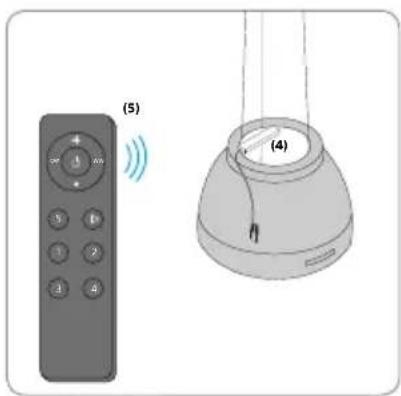

Fig. 4 Récepteur (4) et en option Connexion de la télécommande (5) :
- Retirez le film protecteur de la batterie
- Pour l'apprentissage et l'initialisation de la télécommande, appuyez et maintenez la pression sur la touche d'apprentissage sur le récepteur (4) pendant 10 secondes.

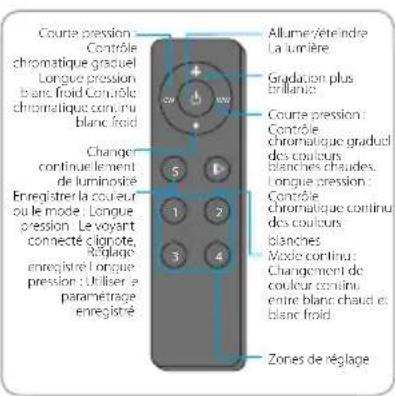

- Appuyez brièvement sur la touche d'apprentissage du récepteur (4) et appuyez directement sur la zone souhaitée ①②③④ de la télécommande
- Les LED clignotent une fois - le récepteur est enregistré
- Pour supprimer, appuyez sur la touche d'apprentissage du récepteur (4) pendant 10 secondes.
Fig. 5 Fronkieranda betetéranbedendung
INDICATIONS DE FONCTIONNEMENT La télécommande contrôle les fonctions d'éclairage mais pas le fonctionnement de la hotte aspirante. L'éclairage à distance ne peut être réactivité qu'à l'aide de la télécommande.

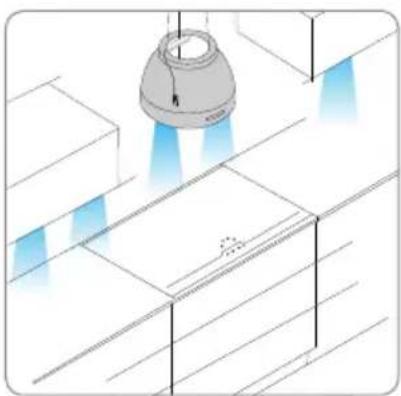

FABLO Cropsking avec le système der d'éclairage de la cuisine Si votre cuisine est également équipée de cette technologie, la hotte et le système d'éclairage peuvent être branchés à la cuisine, pour une image parfaite et harmonieuse.
Plus de plus amples informations allez sur www.blaupunkteinbaugeraete.com/fr/multicontrol.html
Entitéalien
Veillez a débrancher la hotte du réseau électrique avant toute intervention sur celle-ci.
Nettoyage
La hotte doit être nettoyée fréquemment tant à l'intérieur (à l'exception de la zone derrière le filtre à graisse) qu'à l'extérieur. Pour le nettoyage, utilisez un chiffon avec des détergents liquides neutres. Évitez d'utiliser des produits à base d'abrasifs.
Attention
Le non respect des règles de nettoyage de la hotte, de la substitution et du nettoyage des filtres comporte des risques d'incendie. Nous recommandons donc vivement de respecter ces instructions.
Filtre antigraisse
doit être nettoyé une fois par mois avec un détergent non agressif, à la main ou dans le lave vaisselle à basse température et pendant un cycle court. Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.
Filtre à charbon (seulement pour les versions filtrantes)
Le filtre à charbons actifs F n'est ni lavable ni recyclable. En cas d'usage normal, il doit être remplacé tous les 6 mois. Il retient les mauvaises odeurs issues de la cuisson.
Réduction de l'impact environnemental:
Pour contenir les consommations de l'électroménager, il est conseiller de toujours utiliser la vitesse d'aspiration la plus basse parmi celles les plus adaptées au type de cuisson en cours, de ne pas laisser le dispositif en fonction pour plus de 15 minutes après l'arrêt des feux et de toujours éteindre les lumières si le consommateur s'éloigne de la zone de cuisson.
Changement de l'ampoule
Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.
LAMPES À LED
En cas de dysfonctionnement du groupe d'éclairage à leds, contactez le service d'assistance technique pour remplacer la totalité du groupe.
Waarschuwing
