Type de produit	Autoradio numérique
Marque	JVC
Modèle	KDX176
Dimensions (L x H x P)	178 mm x 50 mm x 160 mm (1 DIN standard)
Poids	Environ 0.5 kg
Alimentation	12 V CC, masse négative
Impédance d'enceinte	4 Ω - 8 Ω
Puissance max des enceintes recommandée	≥ 50 W (réglage AMP GAIN disponible)
Sources audio	Radio FM/AM, USB, AUX (via prise avant)
Radio FM	RDS, 18 préréglages
Radio AM	6 préréglages
Lecture USB	Fichiers MP3/WMA, recherche par dossier, lecture aléatoire et répétée
Égaliseur	Préréglages EQ et réglages manuels
Caisson de grave	Niveau réglable, sortie SUBWOOFER
Affichage	Écran monochrome, couleur d'éclairage personnalisable (49 couleurs + flow)
Horloge	Affichage 12/24 h, réglable, date intégrée
Langues du menu	Anglais, français, espagnol, russe
Façade amovible	Oui, détachable pour sécurité
Installation	Montage encastré (avec ou sans manchon), angle max 30°
Alimentation de veille	Horloge affichable même hors tension (réglable)
Fusible	Remplacement par fusible de même valeur
Température de fonctionnement	0°C à +40°C (estimation)
Contenu de la boîte	Façade, plaque de garniture, manchon de montage, faisceau de fils, clés d'extraction (×2)

FOIRE AUX QUESTIONS - KDX176 JVC

Comment réinitialiser l'autoradio JVC KDX176 ?

Détachez la façade (appuyez sur la touche de détachement) et utilisez un objet pointu pour appuyer sur le bouton de réinitialisation situé à l'avant de l'appareil. Les stations mémorisées seront conservées, mais les autres réglages reviendront aux valeurs par défaut.

Pourquoi n'y a-t-il pas de son après installation ?

Vérifiez que les fils d'enceinte sont correctement connectés et que l'impédance est comprise entre 4 et 8 Ω. Assurez-vous que le fil de masse (noir) est bien relié au châssis. Si le problème persiste, vérifiez le réglage AMP GAIN dans le menu AUDIO CONTROL.

Comment mémoriser une station radio ?

Écoutez la station souhaitée, puis maintenez enfoncée une touche numérique (1 à 6) jusqu'à ce que 'MEMORY' s'affiche. Vous pouvez aussi entrer en mode PRÉRÉGLAGE en maintenant enfoncé le bouton de volume, puis tourner pour choisir un numéro et appuyer.

L'USB ne détecte pas ma clé, que faire ?

Assurez-vous que la clé USB est formatée en FAT32 et contient des fichiers MP3 ou WMA. Connectez-la directement à la prise USB sans adaptateur. Si rien ne se passe, réinitialisez l'autoradio et réessayez.

Comment régler le caisson de grave (subwoofer) ?

Avant tout, réglez SPK/PRE OUT sur 'REAR/SUB.W' ou 'SUB.W/SUB.W' dans le menu SYSTEM. Ensuite, allez dans AUDIO CONTROL > SUBWOOFER SET, activez le subwoofer, puis réglez le niveau (SUB.W LEVEL) selon votre préférence.

Comment changer la couleur de l'éclairage ?

Maintenez enfoncé le bouton MENU (ou la molette selon version), tournez pour sélectionner COLOR, puis appuyez. Choisissez une couleur prédéfinie (COLOR 01 à 49) ou utilisez le mode FLOW pour un changement automatique.

L'horloge ne s'affiche pas, comment la régler ?

Maintenez enfoncé le bouton MENU, tournez pour sélectionner CLOCK, appuyez. Choisissez CLOCK ADJUST pour régler l'heure, puis CLOCK FORMAT pour le format 12/24h. Activez CLOCK DISPLAY sur ON pour voir l'heure même hors tension.

Comment détacher et remettre la façade ?

Pour détacher, appuyez sur la touche de détachement (souvent en haut à gauche) et tirez doucement la façade vers vous. Pour remettre, alignez les ergots et poussez jusqu'au clic. Gardez la façade dans son étui de protection quand elle est retirée.

Que faire si l'autoradio ne s'allume pas ?

Vérifiez le fusible (souvent situé à l'arrière de l'appareil ou sur le fil d'alimentation). Remplacez-le par un fusible de même valeur. Assurez-vous que le fil d'allumage (rouge) est connecté à une source 12V qui s'active avec le contact.

Comment changer la langue du menu ?

Maintenez enfoncé le bouton MENU, tournez pour sélectionner SYSTEM, puis appuyez. Tournez pour choisir la langue (ENGLISH, FRANCAIS, ESPANOL, PYCCKM). Appuyez pour valider. Les menus et informations s'afficheront dans la langue choisie.

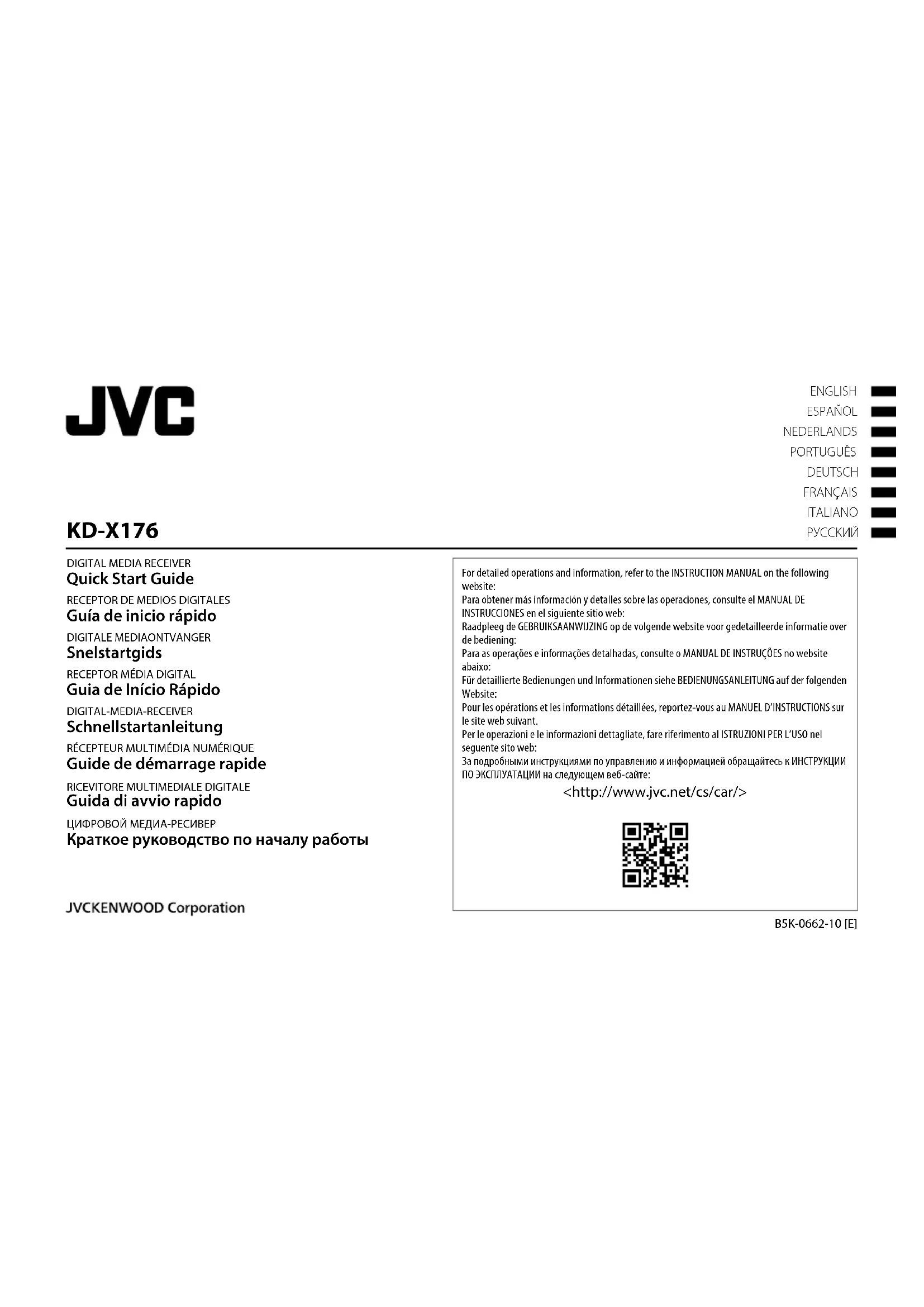

MODE D'EMPLOI KDX176 JVC

Guide de démarrage rapide

RICEVITORE MULTIMEDIALE DIGITALE

Pour les opérations et les informations détaillées, reportez-vous au MANUEL D'INSTRUCTIONS sur le site web suivant.

Information sur l'élimination des anciens équipements électriques et électroniques et piles électriques (applicable dans les pays qui ont adopté des systèmes de collecte sélective)

Les produits et piles électriques sur lesquels le pictogramme (poubelle barree) est apposé ne peuvent pas etre éliminés comme ordures menagères.

Les ancients équipements electriques et Electroniques et piles electriques doivent etre recyclés sur des sites capables de traiter ces produits et leurs déchets.

Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l'environnement.

Remarque: Le symbole "Pb" ci-dessus sur des piles électricne indique que cette pile contient du plomb.

Déclaration de conformité se rapportant à la directive RE 2014/53/EU

Déclaration de conformité se rapportant à la directive RoHS 2011/65/EU

Fabricant:

JVCKENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

Representants dans l'UE

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, THE NETHERLANDS

Par la presente, JVCENWOOD déclare que l'équipement radio « KD-X176 » est conforme à la directive 2014/53/JUE.

L'intégralité de la déclaration de conformité UE est disponible à l'adresse Internet suivant: http://www.jvc.net/cs/car/eudoc/

Deutsch

8 Pulse par salir del menu de ajuste.

Nota:

Se recuiere ajustar [SPK/PRE OUT] a [REAR/SUB.W] o [SUB.W/SUB.W] antes de realizar los ajustes de nivel de subwoofer.

Cette section est réservée aux installateurs professionnels. Pour des raison de securite, laissez le travail de cablage et de montage des professionnels. Consultez notre revendeur autoradio.

MISE EN GARDE

L'appareil peut uniquement etre utilise avec une alimentation de 12 VCC, a masse négative.
- Déconnectez la borne négative de la batterie avant le cablage et le montage.
- Ne connectez pas le fil de batterie (jaune) et le fil d'allumage (rouge) au chassis de la voiture ou au fil de masse (noir) pour évier les courts-circuits.
Pour évier les courts-circuits:
Isolez les fils non connectés avec du ruban adhesif.
Assurez-vous de raccorder de nouveau la mise à la masse de cet apparéil au chassin de la voiture après l'installation.
Fixez les cables avec des serre-cables et enrouler un ruban de vinyle autour des cables qui entrent en contact avec des pieces métalliques pour protéger les cables.

AVENTISSEMENT

• Installé cet apparéil dans la console de votre vehicule. Ne touche pas les parties métalliques de cet apparéil pendant ou juste après son utilisation. Les parties métalliques, comme le dissipateur de chaleur et le bolter, devennent chaudes.
• Ne connectez pas les fils des l'enceintes au chassis de la voiture, au fil de masse (noir) ou en parallele.
• Connectez des enceintes avec une puissance maximum de plus de 50 W. Si la puissance maximum des enceintes est inférieure à 50 W, changez le réglage [AMP GAIN] pour évier d'endommager les enceintes.
  Montez l'appareil avec un angle de moins de 30^
• Si le faisceau de fils de votre vehicule ne possede pas de borne d'allumage, connectez le fil d'allumage (rouge) à la borne du bottier de fusible de cette vehicule qui offre une alimentation de 12 V CC et qui se met en et hors service avec la clé de contact.
  Gardez tous les cables à l'ecart des dissipateurs thermiques.
• Àprouv avoir installe l'appareil, vérifie si les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnement correctement.
  Si un fusible saute, assurez-vous d'abord que les cables ne touches pas le chassis de la voiture puis remplacez le vieux fusible par un nouveau de même valeur.

Procedure de base

1 Retirez la clé de contact, puis déconnectez la borne à la batterie de la voiture.
2 Connectez les fils correctement. Voir "Connexions" à la page 3.
3 Installé l'appareil dans votre voiture. Reportez-vous à "Installation de l'appareil (montage encastré)" ci-après.
4 Connectez la borne de la batterie de la voiture.
5 Detachez la façade et réinitialisez l'appareil. Voir "Comment réinitialiser" à la page 4.

Installation de l'appareil (montage encastré)

Installation de l'appareil (sans le manchon de montage)

1 Retirez le manchon de montage et la plaque de garniture de l'appareil.
2 Alignez les entailles de l'appareil (des deux cotés) avec le support de montage du vehicule et fixez l'appareil avec les vis (en vente dans le commerce).

N'utiliser que les vis spécifiés. L'utilisation de vis incorrents peut endomager l'appareil.

Retrait de l'appareil

Listede pièces (fourni)

(A) Façade (×1)
(B) Plaque de qarniture (× 1)
(C) Manchon de montage (×1)
(D) Faisceau de fils (×1)
(E) Clé d'extraction (×2)

Connexions

Broche doulur et fonction

A4 Jaune: Pile

A5 Bleu/Blanc:Commande d'alimentation (12V

A6 Orange/Blanc: Commutateur d'éclairage de la voiture

A7 Rouge:Allumage(ACC)

A8 Noir | Connexion à la terre (masse)

B1,B2 Violet violet/Noir :Enceinte arrere (droite)
B3,B4 Gris,Gris/Noir :Enceinte avant (droite)
B5,B6 Blanc,Blanc/Noir :Enceinte avant (gauche)
B7,B8Vert,Vert/Noir:Enceinte ariere (gauche)

Avant l'utilisation

IMPORTANTES

Pour utiliser correctement l'appareil, veuillez dire ce Guide complément avant de l'utiliser. Il est particulièrement important que vous lisiez et acceptiez les avertissements et les précautions de ce Guide.
- Veuillez garde ce Guide dans un endroit sur et accessible pour une utilisation future.

MISE EN GARDE

N'utilise aucune fonction qui risque de vous distraître de la conduite sure de votre vehicule.

AVENTISSEMENT

Réglage du volume:

• Ajustez le volume de façon à pouvoir entendre lessons extérieurs à la voiture afin d'éviter tout risque d'accident.
  Réduisez le volume avant de reproductive des sources numériques afin d'éviter d'endommager les enceintes par la soudaine augmentation du niveau de sortie.

Généralités:

• Éviter d'utiliser le périhérique extérieur s'il peut générer une conduite en toute sécurité.
  Assurez-vous que toutes les données importantes ont etesauvegardees. Nous ne pouvassas peetre tenu responsable pour toute perte des donnees enregistrées.
• Veuillef faire en sorte de ne jamais mettre ou laisser d'objets metalliques (teils que des pieces ou des outils) dans l'appareil, afin d'éviter tout risque de court-circuit.

Fonctionnement de base

Façade

Touché de détachement

• Uniquement à des fins d'illustration.

AttachezDetachezCommentreinitialiser

Vos ajustements préregliés seront effacés sauf les stations radiomémorises.

Pour Sur la façade

Mettlez l'appareil sous tension

Appuyez sur SRC.

• Maintenez la touche enfoncée pourmettre l'appareil hors tension.

Ajustez le volume Tournez le bouton de volume.

Selectionner la source

Appuyez répétitivement sur © SRC.

Changez l'information sur I'affichage

Appuyez repétitionement sur

Prise en main

Annulez la démonstration

Quand vous mettez l'appareil sous tension pour la première fois (ou après une réinitialisation de l'appareil), l'affichage montre: "CANCEL DEMO" "PRESS" "VOLUME KNOB"

1 Appuyez sur le bouton de volume.
[YES] est besoin pour le réglage initial.
2 Appuyez de nouveau sur le bouton de volume.

"DEMO OFF" apparit.

2 Reglez l'horloge et la date

1 Maintenez enfoncée
2 Tournez le bouton de volume pour désir [CLOCK], puis appuyez sur le bouton.

Pour ajuster I'horloge

3 Tournez le bouton de volume pourCHOISIR [CLOCK ADJUST],puis appuyez sur le bouton.
4 Tournez le bouton de volume pour faire les réglages, puis appuyez sur le bouton.
Réglez l'heure dans l'ordre "Heures" → "Minutes".
5 Tournez le bouton de volume pourCHOISIR [CLOCK FORMAT], puis appuyez sur le bouton.
6 Tournez le bouton de volume pourCHOIR [12H] ou [24H],puis appuyez sur le bouton.

Pour régler la date

7 Tournez le bouton de volume pourCHOISIR [DATE SET], puis appuyez sur le bouton.
8 Tounez le bouton de volume pour faire les réglages, puis appuyez sur le bouton.

Réglez la date dans l'ordre "Jour" Mois Année

9 Appuyez sur duquitter.

Pour returner à l'option de réglage précédente, appuyez sur /

3 Faites les réglages de base

1 Maintenez enfoncée
2 Tournez le bouton de volume pour selectionner un élément (voir le tableau suivant), puis appuyez sur le bouton.
3 Répétez l'étépe 2 jusqu'à ce que l'élement souhaïte soit sélectionné ou activé.

4 Appuyez sur quitter.

Pour returner à l'option de réglage précédente, appuyez sur / .

Default: [XX]

[SYSTEM]
[KEY BEEP]	[ON]: Met en service la tonality des touches; [OFF]: Met hors service la fonction.
[CLOCK]
[CLOCK DISPLAY]	[ON]: L'horloge apparait sur l'affichage même quand l'appareil est hors tension.; [OFF]: Annulation.
[ENGLISH]
[PYCCKM]	Sélectionné la langue d'affichage pour le menu et l'information sur le morceau si elle est disponible. Par défaut, [ENGLISH] est sélectionné.
[ESPANOL]
[FRANCAIS]

Radio

Recherche une station

1 Appuyez répetitivement sur SRC pour selectionner FM ou AM.
2 Appuyez sur /pour rechercher une station automatiquement. (ou)

Maintenez en enforcé | ↓/▶ ↓ jusqu'à ce que "M" clignote, puis appuyez répétitivement dessus pour rechercher une station manuellement.

Réglages en mémoire

Voussoupiez mémoriser un maximum de 18 stations pour FM et de 6 stations pour AM.

Mémorisez une station

Pendant l'ecoute d'une station...

Maintenez enfoncée une des touches numériques (1 à 6). (ou)

1 Maintenez enforcé le bouton de volume jusqu'à ce que "PRESET MODE" clignote.
2 Tournez le bouton de volume pour désir un nombre de prééglage, puis appuyez sur le bouton.

"MEMORY" apparait une fois que la station est memorisee.

Sélectionnez une station méorisée

Appuyez sur l'une des touches numériques (1 à 6). (ou)

1 Appuyez sur. /
2 Tournez le bouton de volume pourCHOISIR un numero de prereglage,puis appuyez sur le bouton.

USB

Démarrez la lecture

La source change automatique et la lecture demarre quand vous connectez un périhérique USB à la prise d'entrée USB.

Pour Sur la façade
Recherche rapide vers l'arrière/vers l'avant	Maintenez enforcée▶/▶■.
Sélectionnez un fisier	Appuyez sur 1▲/▶■.
Sélectionnez un dossier	Appuyez sur 2▲/1▼.
Lecture repétée	Appuyez REPétitivement sur 4◇.
Lecture aléatoire	Appuyez REPétitivement sur 3◇.

Réglages du menu

1 Maintenez enfoncée pour entrer en réglages du menu.
2 Tournez le bouton de volume pour désir un élément, puis appuyez sur le bouton.
3 Répêtez l' étape 2 jusqu'à ce que l'élement souhaïte soit sélectionné ou activé.
4 Appuyez sur quitter.

Pour returner à l'option de réglage précédente, appuyez sur /

• Reportez-vous au MANUEL D'INSTRUCTION sur les sites web suivant pour une
  explication détaillée de chaque élément: http://www.jvc.net/cs/car/
• La disponibilité de chaque éléments varient en fonction du modele.

Éléments du menu

[EQ SETTING]: Sélectionne un égaliseur préréglé ou ajuste vos propres réglages du son.

[AUDIO CONTROL]: Régle vos réglages audio préférencés.

[DISPLAY] : Règle votre commande préféroye pour la fenêtre d'affichage.

TUNER SETTING:Réglages pour la source radio.

[SYSTEM] : Régliages pour cet appareil.

[CLOCK] Règle l'horloge.

[ENGLISH]: Sélectionne la langue pour le menu et les informations sur le morceau.

[PyCCKM] : Sélectionne la langue pour le menu et les informations sur le morceau.

[ESPANOL] : Sélectionne la langue pour le menu et les informations sur le morceau.

[FRANCAIS] : Sélectionne la langue pour le menu et les informations sur le morceau.

[DEMO MODE]: Met en ou hors service la démonstration des affichages.

Exemples de certains régages utilisés fréquement

Réglagedun niveadecaissondegrave

1 Maintenez enfoncée pour entrer en réglages du menu.

2 Tournez le bouton de volume dans le sens des aiguilles d'une montre pour désirir [AUDIO CONTROL] puis appuyez sur le bouton.

AUDIO CONTROL

3 Tournez le bouton de volume dans le sens des aiguilles d'une montre pour désirir [SUBW00FER SET], puis appuyez sur le bouton.

SUBWOOFER

4 Tournez le bouton de volume dans le sens des aiguilles d'une montre pour désirir [ON], puis appuyez sur le bouton.

OFF/ON

5 Tournez le bouton de volume dans le sens des aiguilles d'une montre pour désirir [SUB.W LEVEL], puis appuyez sur le bouton.

SUBW LEVEL

6 Appuyez sur le bouton de volume si [PRE-OUT] apparait sur l'affichage.

PRE-OUT

7 Tournez le bouton de volume pour ajuster le niveau de caisson de grave, puis appuyez sur le bouton.

SU8U

Suite à la page suivante...

8 Appuyez sur quitter le menu de réglage.

Remarque:

Vous devez regler[SPK/PRE OUT] sur [REAR/SUB.W] ou [SUB.W/SUB.W] avant de faire les réglages du niveau de caisson de grave.

Réglage de la couleur d'éclairage

1 Maintenez enfoncée pour entrer en réglages du menu.

2 Tounez le bouton de volume dans le sens des aiguilles d'une montre pour désir [COLOR], puis appuyez sur le bouton.

3 Appuyez sur le bouton de volume si [PRESET] apparait sur l'affichage.

4 Tournez le bouton de volume pourCHOISIR une couleur, puis appuyez sur le bouton.

[COLOR 01] [COLOR 49]
- USER: La couleur que vous avez créé pour [DAY COLOR] ou [NIGHT COLOR] apparait.
- [COLOR FLOW01] à [COLOR FLOW03] La couleur change à une vitesse différente.

5 Appuyez sur quitter.

Autres informations

Pour les opérations de lecture de la source AUX, reportez-vous au MANUEL

D'INSTRUCTION sur le site web suivant: http://www.jvc.net/cs/car/

• La disponibilité de chaque source varie en fonction du modele.

Remarque pour les specifications

Impedance d'enceinte:

4Ω-8Ω

Tension de fonctionnement:

Batterie de voiture 12 V CC
