BEDIENUNGSANLEITUNG KDX176 JVC

Schnellstartanleitung

RECEPTEUR MULTIMÉDA NUMÉRIQUE

Für detailierte Bedienungen und Informationen siehe BEDIENUNGSANLEITUNG auf der folgenden Website:

Entsorgung von gebrauchten elektrischen und elektronischen Geräten und Batterien (anzuwenden in Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten und batterien abgegeben werden muss. Durch ihren Beitrag zur korrekten Entsorgung dieser Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen.

Unsachgemäß oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling these Produktes erhalten Sie von ihrer Gemeinde oder den communalen Entsorgungsbetrieben.

Achtung: Das Zeichen „Pb" unter dem Symbol fur Batterien zeigt an, dass diese Batterie Blei enthalt.

Konformitätserklarung in Bezug auf die RE-Vorschrift 2014/53/EU Konformitätserklarung in Bezug auf die RoHS-Vorschrift 2011/65/EU

Hersteller:

JVCKENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

EU-Vertreter:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37,1422 AC UITHOORN, THE NETHERLANDS

Hiermit erklart JVCKENWOOD, dass das Funkgerät "KD-X176" der Richtlinie 2014/53/EU entspricht. Der volte Text der EU-Konformitatserklung steht unter der folgenden Internetadresse zur Verfugung:

http://www.jvc.net/cs/car/eudoc/

Nederlandsls

Geheugeninstellungen

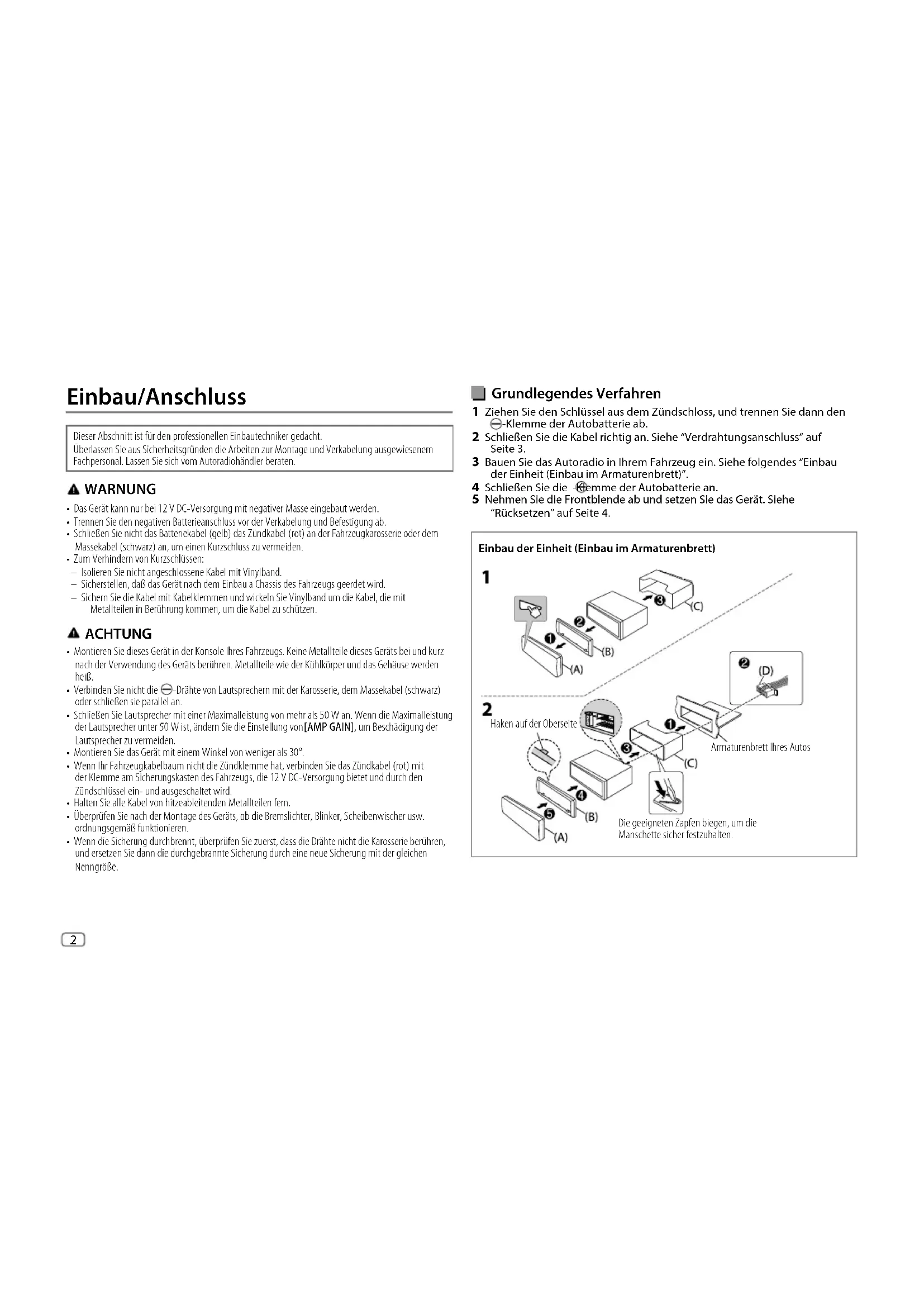

Dierer Abschnitt ist für den professionellen Einbautechniker gedacht. Überlassen Sie aus Sicherheitsgründungen die Arbeitungen zur Montage und Verkabelung ausgewiesenem Fachpersonal. Lassen Sie sich vom Autoradiohandler beraten.

WARNING

Das Gerat kann nur bei 12 V DC-Versorgung mit negativer Masse eingebaut werden.
Trennen Sie den negativen Batterieanschluss vor der Verkabelung und Befestigung ab.
SchlieBen Sie nicht das Batteriekabel (gelb) das Zundkabel (rot) an der Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss zu vermeiden.
Zum Verhinder von Kurzschlüssen:
- Isolieren Sie nicht angeschlossene Kabel mit Vinylband.
- Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet wird.
- Sichem Sie die Kabel mit Kabelklemmen undwickeln Si VinyIband um die Kabel, die mit Metalteilen in Beruhrungkommen,um die Kabel zu schutzen.

ACHTUNG

Montieren Sie dieses Gerat in der Konsole Ihres Fahrzeugs. Keine Metallteile dieses Gerats bei und kurz nach der Verwendung des Gerats berühren. Metallteile wie der Kuhkörper und das Gehäuse werden heiß.
- Verbinden Sie nicht die Dritte von Laufsprechen mit der Karosserie, dem Massekabel (schwarz) oder schicben sic parallan.
SchlieSic Laufsprecher mit einer Maximalleistung von mehr als 50 W an, Wenn die Maximalleistung der Laufsprecher unter 50 W ist, andern Sie die Einstellung von [AMP GAIN], um Beschadigung der Laufsprecher zu vermeiden.
Monticen Si das Gerat mit einem Winkel von weniger als 30^
- Wenn Ihr Fahrzeugkartelbaum nicht die Zündklimme hat, verbinden Sie das Zündkabel (rot) mit der Kiemme am Sicherungskosten des Fahrzeugs, die 12 V DC-Versorgung bietet und durch den Zündschluss ein-und-ausgeschaltt wird.
- Halten Sie alle Kabel von hitzeableitenden Metallteilen fem.
- Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß Funktionieren.
- Wenn die Sicherung durchbrennet, überprüften Sie zuerst, dass die Dritte nicht die Karosserie berühren, und erszen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit der gleichen Nenngroße.

Grundlegendes Verfahren

1 Ziehen Sie den Schlüssel aus dem Zündschloss, und trennen Sie dann den Klemme der Autobatterie ab.
2 Schlieben Sie die Kabel richtig an. Siehe "Verdrahtungsanschluss" auf Seite 3.
3 Bauen Sie das Autoradio in Ihrhem Fahrzeug ein. Siehe folgenden "Einbau der Einheit (Einbau im Armaturen Brett)".
4 SchlieBen Sie die Klemme der Autobatterie an.
5 Nehmen Sie die Frontblende ab und setzen Sie das Gerät. Siehe "Rücksetzen" auf Seite 4.

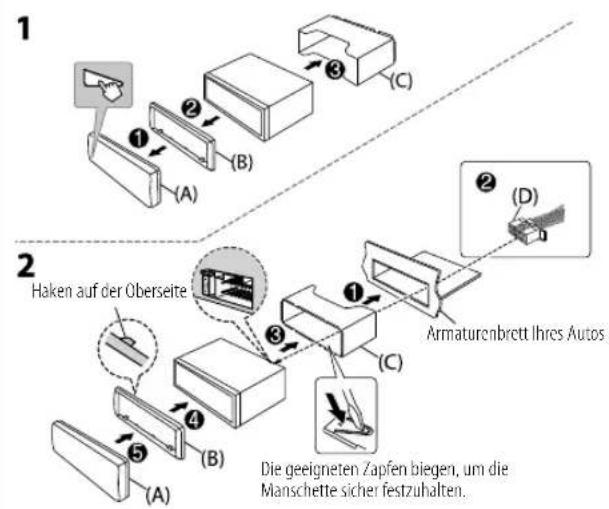

Einbau der Einheit (Einbau im Armaturenbrett)

Installieren der Einheit (ohne die Einbauhalterung)

1 Nehmen Sie die Einbauhalterung und den Frontrahmen vom Gerät ab.
2 Richten Sie die Öffnungen am Gerät (an beiden Seiten) mit der Befestigungskonsole am Fahrzeug aus und sichern Sie das Gerät mit Schrauben (im Handel erhältlich).

Verwenden Sie nur die vorgeschriebenen Schrauben. Durch Verwendung falscher Schrauben kann das Gerät beschädigt werden.

Entfernen der Einheit

Teileliste (mitgeliefert)

(A) Frontblende (x1)
(B) Frontrahmen (x1)
(C) Einbauhalterung (×1)
(D) Kabelbaum (× 1)
(E) Ausziehsschlüssel (× 2)

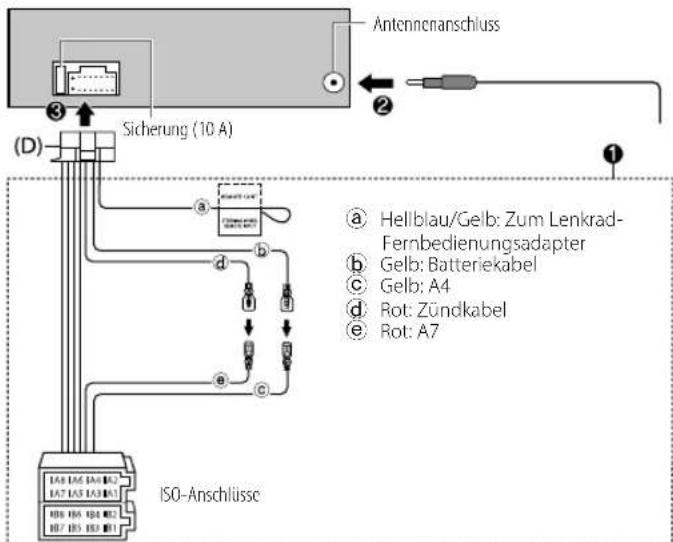

Verdrahtungsanschluss

Shift Farbe und Funktion

A4 Gelb: Batterie
A5 Blau/Weiß: Stromsteuerung (12 V = 350 mA)
A6 Orange: farben/Weiß: Auto-Lichtreglerschalter
A7 Rot: Zündung (ACC)
A8 Schwar: Erdungsanschluss (Masse)
B1, B2	Lila ⊕, Lila/Schwarz ⊙ : Hinterer Laufsprecher (rechts)
B3, B4	Grau ⊕, Grau/Schwarz ⊙ : Vorderer Laufsprecher (rechts)
B5, B6	Weiß ⊕, Weiß/Schwarz ⊙ : Vorderer Laufsprecher (links)
B7, B8	Grün ⊕, Grün/Schwarz ⊙ : Hinterer Laufsprecher (links)

Vor der Inbetriebnahme

WICHTIG

Um richtige Verwendung sicherzustellen, lessen Sie die Anleitung vor der Verwendung des Produkts sorgfátig durch. Es istalanders wichtig, dass Sie die Warnungen und Vorsichtshinweise in dieser Anleitung lesen und beachten.
- Bitter bewahren Sie die Anleitung an sicherer Stelle und griffbereit zum Nachschlagen auf.

4WARNUNG

Bedieren Sie keine Funktion, die ihre Aufmerksamkeit vom Straβenverkehr ablenkt.

ACHTUNG

Lautstärkeeinstellung:

• Stellen Sie die Lautstärke so ein, dass Sie immer noch Gerausche von außerhalb des Fahrzeugs horen können, um Unfälle zu vermeiden.
• Senken Sie die Lautstärke vor dem Abspielen digitaler Tongquellen, um Beschädigung der Laufsprecher durch platzliche Tonspitzen zu vermeiden.

Allgemeines:

• Vermeiden Sie Verwendung des externen Geräts, wenn diese das sichere Fahren befindern kann.
• Stellen Sie sichere, dass alle wichtigen Daten gesichert sind. Wir übernehmen keine Haftung für jeglichen Verlust aufgenommener Daten.
• Stellen Sie sicher, dass keine Metallgegenstände (wie etwa Munzen oder Werkzeuge) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.

Grundlagen

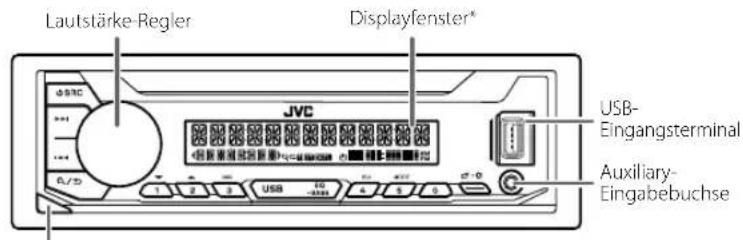

Frontblende

Abnehmen-Taste

• Nur für Illustrationszwecke.

Zum Auf der Frontblende

Einschalten	Drücken Sie SRC. • Zum Ausschalten halten Sie die Taste gedrück.
Einstellen der Lautstärke Drehen Sie den Lautstärke-Regler.
Quelle auswahlen	Drücken Sie SRC wiederholt.
Ändern der Display-Information	Drücken Sie • wiederholt.

ErsteSchritte

1 Brechen Sie die Demonstration ab

Beim ersten Einschalten des Geräts (oder nach dem Rücksetzen des Geräts), einscheint folgende Anzeige im Display: "CANCEL DEMO" "PRESS" "VOLUME KNOB"

1 Drücken Sie den Lautstärke-Regler. [YES] ist für das ursprüngliche Setup gewählt.
2 Drücken Sie den Lautstärke-Regler erneut. "DEMO OFF" erscheint.

2 Stellen Sie die Uhrzeit und das Datum ein

1 Halten Sie gebrachte.
2 Drehen Sie den Lautstärke-Regler zum Wahlen von [CLOCK], und drucken Sie dann den Regler.

Zum Einstellen der Uhr

3 Drehen Sie den Lautstärke-Regler zum Wahlen von [CLOCK ADJUST], und drucken Sie dann den Regler.
4 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drucken Sie dann den Regler. Stellen Sie die Zeit in der Reihenfolge "Stunde" - "Minute" ein.
5 Drehen Sie den Lautstärke-Regler zum Wahlen von [CLOCK FORMAT] und drucken Sie dann den Regler.
6 Drehen Sie den Lautstärke-Regler zum Wahlen von [12H] oder [24H] und drücken Sie dann den Regler.

Zum Einstellen des Datum

7 Drehen Sie den Lautstärke-Regler zum Wahlen von [DATE SET], und drucken Sie dann den Regler.
8 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drucken sie dann den Regler. Stellen Sie das Datum in der Reihenfolge "Tag" Monat"Jahr.

9 Drucken Sie zombeenden. Zum Zurückschalten zum vorherigen Einstellelement drucken Sie a/

3 Einstellen der grundlegenden Einstellungen

1 Halten Sie geckt.
2 Drehen Sie den Lautstärke-Regler zum Wahlen eines Gegenstands (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.
4 Drucken Sie zmeenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie / .

Standard: [XX]

[SYSTEM]
[KEY BEEP]	[ON]: Aktiviert den Lastenberührungston. ; [OFF]: Deaktiviert.
[CLOCK]
[CLOCK DISPLAY]	[ON]: Die Uhrzeit wird im Display angezeigt, auch wenn das Gerätausgeschalte wird. ; [OFF]: Heibt auf.
[ENGLISH]
[PYCCKIM]	Wahlen Sie die Anzeigessesprache für das Menü und die Musik-Information,wo zutreffend.Als Standard ist [ENGLISH] ausgewählt.
[ESPANOL]
[FRANCAIS]

Radio

SuchenachenaemSender

1 Drucken Sie SRC wiederholt, um FM (UKW) oder AM zu wahren.
2 Drucken Sie I 一 一 一 一 / , um einen Sender automatisch zuuchen. (oder) Halten Sie I 一 一 一 一 gedrückt, bis "M" blinkt, und drucken Sie die Taste dann wiederholt, um einen Sender manuell zuuchen.

Einstellungen im Speicher

Sie konnen bis zu 18 Sender für FM (UKW) und 6 Sender für AM speichern.

Speichern eines Senders

Während des Hörns eines Senders... Halten Sie eine der Zifferntasten (1 bis 6) gedrück. (oder)

1 Halten Sie den Lautstärke-Regler gedrückt, bis "PRESET MODE" blinkt.
2 Drehen Sie den Lautstärke-Regler zum Wahlen einer Festsendernummer, und drucken Sie dann den Regler. "MEMORY" wird angezeigt, wenn der Sender gespeichert ist.

Wahlen Sie einen gespeicherten Sender aus

Drucken Sie eine der Zifferntasten (1 bis 6). (oder)

1 Drucken Sie.
2 Drehen Sie den Lautstärke-Regler zum Wahlen einer Festsendernummer, und drücken Sie dann den Regler.

USB

Starten Sie die Wiedergabe

Die Quelle wechselt automatisch, und die Wiedergabe beginnt, wenn Sie ein USB-Gerät an der USB-Eingangsklamme anschließen.

Zum Auf der Frontblende
Vorspulen/Rückspule	Halten Sie I/II gedrückt.
Auswahlen einer Datel	Drücken Sie I/II.
Auswahlen eines Ordners	Drücken Sie 2▲ / 1▼.
Wiederholte Wiedergabe	Drücken Sie 4← wiederholt.
Zufällswiedergabe	Drücken Sie 3> wiederholt.

Menu-Einstellungen

1 Halten Sie gedruckt, um auf Menu-Einstellungen zu schalten.
2 Drehen Sie den Lautstärke-Regler zum Wahlen eines Gegenstands, und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist.
4 Drucken Sie zombeenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie /

• Siehe BEDIENUNGSANLEITUNG auf der folgenden Seite für detaillierte Erklärungen jeder Element: http://www.jvc.net/cs/car/
  Die Verfugbarkeit eines Elements ist nach dem Model entsprechlich.

Menuelemente

[EQ SETTING] : Wähl einen Vorwahl-Equalizer oder stellt ihre eigenen Klangeinstellungen ein.
[AUDIO CONTROL] : Stellt ihre bevorzugten Audio-Einstellungen ein.
[DISPLAY] : Wahlen Sie ihre bevorzugte Steuerung für das Anzeigefenster.
TUNER SETTING : Einstellungen für Radiopaque.
[SYSTEM]: Einstellungen für diese Einheit.
[CLOCK]: Stellt die Uhr ein.
[ENGLISH] : Wahlen die Sprache für das Menu und die Musikinformation. [PYCKM] : Wahlen die Sprache für das Menu und die Musikinformation.
[ESPANOL] Wahlen die Sprache für das Menu und die Musikinformation.
[FRANCAIS] : Wahlen die Sprache für das Menu und die Musikinformation.
[DEMO MODE] : Aktiviert oder deaktiviert die Displaydemonstration.

Beispiele einiger früig verwendeter Einstellungen

Subwoofer-Pegeleinstellung

1 Halten Sie gedrückt, um auf Menu-Einstellungen zu schalten.

2 Drehen Sie den Lautstärkeregler im Uhrzeigersinn zum Wahlen von [AUDIO CONTROL], und drücken Sie dann den Regler.

AUDIOCONTROL

3 Drehen Sie den Lautstärkeregler im Uhrzeigersinn zum Wahlen von [SUBWOOFER SET], und drücken Sie dann den Regler.

SUBWOOFER SET

4 Drehen Sie den Lautstärkeregler im Uhrzeigersinn zum Wahlen von [ON], und drücken Sie dann den Regler.

OFFON

5 Drehen Sie den Lautstärkeregler im Uhrzeigersinn zum Wahlen von [SUB.W LEVEL], und drücken Sie dann den Regler.

SUBW LEVEL

6 Drucken Sie den Lautstärkeregler, wenn [PRE-OUT] im Display gezeigt wird.

PRE-OUT

7 Drehen Sie den Lautstarkeregler zum Einstellen des Subwoofer-Pegels, und drücken Sie dann den Regler.

SUBU +07

Fortsetzung auf{nachster Seite...

8 Drücken Sie zu Verlassen des Einstellen-Menus.

Hinweis:

Sie müssen [SPK/PRE OUT] auf [REAR/SUB.W] oder [SUB.W/SUB.W] stellen, bevor Sie die Subwoofer-Pegeleinstellungen vornehmen können.

Einstellung der Beleuchungsfarbe

1 Halten Sie gedrückt, um auf Menu-Einstellungen zu schalten.

2 Drehen Sie den Lautstärkeregler im Uhrzeigersinn zum Wahlen von [COLOR] und drücken Sie dann den Regler.

3 Drucken Sie den Lautstärkeregler, wenn [PRESET] im Display gezeigt wird.

4 Drehen Sie den Lautstärke-Regler, um eine Farbe zu wahlen, und drücken Sie dann den Regler.

• [COLOR 01] bits [COLOR 49]

USER: Die Farbe, die Sie für [DAY COLOR]oder [NIGHT COLOR] festgelegt haben, wird gezeigt
[COLOR FLOW01] bis [COLOR FLOW03] Die Farbe wechsel bei entsprechenden Geschwindigkeiten.

5 Drucken Sie zuinbeenden.

Andere informationen

Für Wiedergabebedienungen einer AUX-Quelle siehe BEDIENUNGSANLEITUNG auf der folgenden Website: http://www.jvc.net/cs/car/

Die Verfugbarkeit jeder Quelle ist nach dem Modell unterschiedlich.

Hinweis zu technischen Daten

Lautsprecherimpedanz:

4Ω—8Ω

Betriebsspannung:

12-V-DC-Fahrzeugbatterie
