Caractéristique	Détails
Type de produit	Haut-parleur actif
Puissance de sortie	450 W RMS
Réponse en fréquence	40 Hz - 20 kHz
Dimensions	H 650 mm x L 400 mm x P 380 mm
Poids	18 kg
Connectivité	Entrées XLR, TRS, RCA
Utilisation recommandée	Concerts, événements, installations fixes
Maintenance	Nettoyage régulier, vérification des connexions
Sécurité	Utiliser avec une protection contre les surcharges
Accessoires inclus	Câble d'alimentation, documentation

FOIRE AUX QUESTIONS - ART 945A RCF

Quel est le poids du RCF ART 945A ?

Le RCF ART 945A pèse environ 20 kg.

Comment connecter un microphone au RCF ART 945A ?

Vous pouvez connecter un microphone à l'entrée XLR du RCF ART 945A.

Le RCF ART 945A est-il compatible avec un système de son sans fil ?

Oui, le RCF ART 945A peut être utilisé avec un système de son sans fil, tant que le récepteur est connecté à l'une des entrées du haut-parleur.

Comment régler le volume du RCF ART 945A ?

Le volume peut être réglé via le potentiomètre situé sur le panneau arrière du haut-parleur.

Quelle est la puissance RMS du RCF ART 945A ?

La puissance RMS du RCF ART 945A est de 1400 W.

Comment protéger le RCF ART 945A des surtensions ?

Utilisez un régulateur de tension ou un onduleur pour protéger le RCF ART 945A des surtensions.

Le RCF ART 945A est-il adapté pour une utilisation en extérieur ?

Le RCF ART 945A est principalement conçu pour une utilisation en intérieur, mais peut être utilisé en extérieur avec des précautions contre les intempéries.

Quelles sont les dimensions du RCF ART 945A ?

Les dimensions du RCF ART 945A sont approximativement 38 x 37 x 66 cm.

Comment effectuer un reset du RCF ART 945A ?

Pour effectuer un reset, débranchez le haut-parleur de l'alimentation pendant quelques minutes, puis rebranchez-le.

Le RCF ART 945A peut-il être monté sur un trépied ?

Oui, le RCF ART 945A peut être monté sur un trépied grâce à son insert standard de 35 mm.

MODE D'EMPLOI ART 945A RCF

Les symboles utilisés dans ce document signatèn des instructions d'utilisation et des avertissements importants qui doivent être strictement respectés.

!	ATTENTION	Instructions d'utilisation importantes : explique les situations où le produit pourrait subir des dommages, y compris la perte de données
4	AVERTISSEMENT	Conseil important à propos de l'utilisation de tensions dangereuses et le risque potentiel d'électrisation, de blessure ou de mort.
i	REMARQUES IMPORTANTES	Informations utiles et pertinentes sur le sujeet
	SUPPORTS, CHARIOTS ET DIABLES	Informations sur l'utilisation de supports, de chariots et de diables. Rappel que le transport de l'enceinte doit s'effectuer avec une extrème prudence, sans jamais l'incliner.
	ÉLIMINATION DES DÉCHETS	Ce symbole indique que ce produit ne doit pas été éliminé avec vos déchets menagers, conformément à la directive DEEE (2012/19/UE) et à votre législation nationale.

REMARQUES IMPORTANTES

Ce manuel contient des informations importantes pour utiliser correctement l'appareil, en toute sécurité. Avant de brancher et d'utiliser ce produit, veuillus dire attentivement ce manuel d'instructions et le garder à portée de main pour le consulter ultérieurement. Le manuel doit être considéré comme faisant partie intégrante de ce produit et doit l'accompagner lorsqu'il change de propriété, afin qu'il serve de référence pour une installation et une utilisation correctes ainsi que pour les précautions de sécurité. RCF S.p.A. n'assumera aucune responsabilité en cas d'installation et/ou d'utilisation incorrecte de ce produit.

PRECAUTIONS DE SECURITE

1. Toutes les précautions, en particulier celles relatives à la sécurité, doivent être lues avec une attention particulière, car elles offrent des informations importantes.

2. Alimentation depuis le secteur

a. La tension du secteur est suffisamment elevée pour entrainer un risque d'électrisation. Installez et connectez ce produit avant de le brancher.
b. Avant de metre l'appareil sous tension, assurez-vous que toutes les connexions ont ete effectuees correctement et que la tension du secteur correspond a celle indiquee sur la plaque signaletique de I'appareil. Si ce n'est pas le cas, veuillez contacterYOUR revendeur RCF.
c. Les parties métalliques de l'appareil sont mises à la terre par le cable d'alimentation. Un appareil avec une construction de CLASSE I doit être relié à une prise de courant équipée d'une mise à la terre.
d. Protégez le cable d'alimentation contre les dommages. Assurez-vous qu'il est placé de manière à ce qu'on ne puisse pas marcher dessus ou l'écraser avec des objets.
e. Pour éviter tout risque d'électrisation, n'ouvre jamais ce produit : il n'y a aucune piece à l'intérieur à laquelle l'utilisateur a besoin d'acceder.
f. Faites attention : dans le cas d'un produit fourni par le fabricant uniquement avec des connecteurs POWERCON et sans cable d'alimentation, les cables d'alimentation suivants conformes à la norme nationale doivent être utilisés, avec des connecteurs POWERCON de type NAC3FCA (entree) et NAC3FCB (sortie), :

-UE:cable de type H05VV-F 3G 3x2,5 mm2-Norme CEI 60227-1
JP:cable de type VCTF 3× 2 mm2;15 Amp/120V\~Norme JIS C3306
US:cable de type SJT/SJTO 3x14 AWG;15 Amp/125V\~Norme ANSI/UL62

1. Assurez-vous qu'aucun objet ou liquide ne peut pénétrez dans ce produit, cela pourrait provoquer un court-circuit. Cet apparéil ne doit pas être exposé à des gouttes ou à des éclaboussures. Aucun objet rempli d'un liquide, comme un vase, ne doit être place sur cet apparéil. Aucune flamme nue (telle que des bougies allumées) ne doit être place sur cet apparéil.

2. N'essayez jamais d'effectuer des modifications, des réparations ou de faire fonctionner l'appareil d'une manière qui ne sont pas expressement décrites dans ce manuel.

Contactez votre centre de service agréé ou un personnel qualifié si l'un des cas suivants se produit :

• Le produit ne fonctionne pas (ou fonctionne de maniere anormale).

• Le cable d'alimentation a ete endommagé.

• Des objets ou des liquides ont pénétré dans l'appareil.

• Le produit a subi à un gros chic.

• Si ce produit n'est pas utilisé pendant une longue période, débranchez le cable d'alimentation.

• Si ce produit commence à émettre des odeurs inhabituelles ou de la fumée, éteignez-le immidiatement et débranchez le cable d'alimentation.
• Ne connectez pas ce produit à des équipements ou accessoires qui ne sont pas prévus à cet effet.

Pour une exploitation en accroche, utilisez uniquement les points d'ancrage prevus à cet effet et n'essayez pas de suspendre ce produit en utilisant des éléments inadaptés ou non spécifiquement adaptés à cet usage. Vérifier également la compatibilité de la surface à laquelle le produit est accroché (mur, plafond, structure, etc.), et des composants utilisés pour la fixation (chevilles, vis, supports non fournis par RCF, etc.), qui doivent garantir la sécurité du système / de l'installation sur la durée, en tenant compte également, par exemple, des vibrations mécaniques normalement générées par les haut-parleurs.

Pour éviter tout risque de chute de matériel, n'empilez pas plusieurs unités de ce produit, sauf si cette possibilité est spécifiée dans le manuel d'utilisation.

1. RCF S.p.A. recommende vivement que ce produit soit installe uniquement par des intégrateurs professionnels qualifiés (ou des entreprises spécialisées) qui pourront garantir une installation correcte et la certifier selon les normes en vigueur.

L'ensemble du système audio doit être conforme aux normes et réglementations en vigueur concernant les systèmes électriques.

Ce matériel ne doit être utilisé que sur des supports, des chariots et des diables, le cas échéant, qui sont commandés par le fabricant. L'ensemble équipement/support/chariot/diable doit être déplaced avec une extrème prudence. Les arrêts soudains, une force de poussée excessive et des sols irreguliers peuvent provoquer le basculment de

I'ensemble. Ne jamais incliner I'ensemble.

1. De nombreux facteurs mécaniques et électriques doivent être pris en compte lors de l'installation d'un système audio professionnel (en plus des critères strictement acoustiques, comme la pression acoustique, les angles de couverture, la réponse en fréquence, etc.).

2. Perte de l'audition.

L'exposition à des niveaux sonores élevés peut entraîner une perte auditive permanente. Le niveau de pression acoustique entrainant une perte d'audition est différent d'une personne à l'autre, et dépend de la durée d'exposition. Pour éviter un cumul potentiellement dangereux de niveaux élevés de pression acoustique, toute personne exposée doit utiliser des dispositifs de protection adéquats. Lorsqu'un haut-parleur capable de produit des niveaux sonores élevés est utilisé, il est nécessaire de porter des bouchons d'oreille ou un casque anti-bruit. Consultez les caractéristiques techniques du manuel pour connaître le niveau de pression acoustique maximal.

PRECAUTIONS D'UTILISATION

• Placez ce produit loin de toute source de chaleur et assurez toujours une circulation d'air ajusté tout autour.
• N'utilisez pas ce produit en surcharge pendant une longue période.
• Ne forcez jamais les éléments de contrôle (touches, boutons, etc.).
  N'utilise pas de solvents, d'alcool, de benzene ou d'autres substances volatiles pour nettoyer les parties externes de ce produit.

REMARQUES IMPORTANTES

Pour éviter l' apparition de bruit sur les cables de signaux ligne, utilisez uniquement des cables blindés et évitez de les placer à proximité :

-d'un équipement produitant des champs electromagnétiques de
haute intensité
- de câbles secteur
- de lignes d'alimentation d'enceintes

ISSEMENT ! ATTENTION ! Pour éviter tout risque

d'incendie ou d'électrisation, n'exposez jamais ce produit à la pluie ou à l'humidité.

AVERTISSEMENT ! Pour éviter tout risque d'électrisation, ne pas l'appareil sur le secteur lorsqu'la grille est retiree

AVERTISSEMENT ! Pour réduire le risque d'électrisation, nez pas ce produit à moins de posseder les qualifications requises. réparations, adressé-vous à un professionnel qualifié.

Ce produit doit être remis à un site de collecte agrée pour le recyclage des déchets d'équipements électriques et électroniques (EEE). Une manipulation incorrecte de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé humaine

en raison de la présence de substances potentiellement dangereuses généralement associés aux EEE. En même temps, votre coopération dans l'élimination correcte de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur les endroits où vous poubez déposer vos équipements usages pour le recyclage, veuillez contacter votre municipalité ou l'autorité chargée des déchets ou toute service d'élimination des déchets menagers.

ENTRETIEN ET MAINTENANCE

Pour garantir une longue durée de vie, voici quelques conseils pour utiliser ce produit :

• Si le produit est destiné à être installé à l'extérieur, assurez-vous qu'il est sous abri et protégé de la pluie et de l'humidité.
• Si le produit doit être utilisé dans un environnement froid, rechauffez lentement les bobines des haut-parleurs en envoyant un signal de faible niveau pendant environ 15 minutes avant d'envoyer des signaux de forte puissance.
• Utilisez toujours un chiffon sec pour nettoyer les surfaces extérieures de l'enceinte et faites-le toujours lorsque l'appareil est eteint.

ATTENTION : pour éviter d'endommager les finitions extérieures, à pas de solvants, ni de produits abrasifs.

INSSEMENT ! ATTENTION ! Pour les enceintes :

amplifiées, effectuez le nettoyage uniquement lorsque l'alimentation est coupée.

RCF S.p.A. se reserve le droit d'apporter des modifications sans préavis afin de rectifier toute erreur et/ou omission.

Consultez toujours la dernière version du manuel sur www.rcf.it.

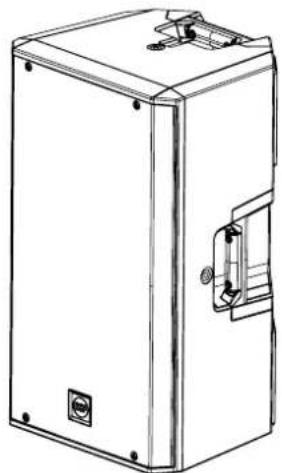

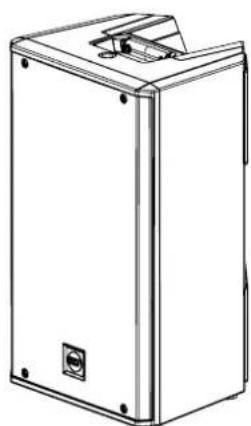

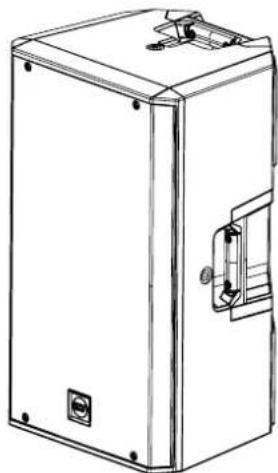

SERIE ART 9

La série ART 9 combine puissance brute et innovation technologique pour offrir une clarté exceptionnelle et un niveau de pression sonore impressionnant, en toute fiabilité.

L'enceinte ART 9 est une évolution du concept ART et constitue une révolution dans le son professionnel, créée en pensant à la musique. Dotée de fonctions haut de gamme, elle est la最好的 adaptation aux applications professionnelles en tournée, et convient également à l'installation fixe. Sa nouvelle conception biomplifiée, d'une puissance totale de 2100 W, offre des niveaux de pression acoustique (SPL) remarquables, même en plein air et à longue distance, avec une qualité sonore impeccable.

L'association de haut-parleurs spécialément concus, d'un traitement DSP avancé et du nouveau guide d'onde True Resistive Waveguide, assure une couverture cohérente avec un son superbe, sans distorsion sur l'ensemble de la zone d'écoute et garantit la légendaire fiabilite RCF. La clarté et la dynamique naturelle de la reproduction des voix ont également été améliorées, ce qui apporte une intelligibilité maximale à des niveaux faibles comme très élevés. Nous avons combiné les algorithmes FiRPHASE et Bass Motion Control, exclusivités RCF. Ils sont parfaitement optimisés pour chaque méthode, afin que votre public perçoïve les plus fines nuances de votre son et bénéficiaie de graves très profonds.

ART 910-A

2100 Watt

10" Wooper - 2,5" v.c.

1.75" Compression Driver

15.8 kg / 34.83 lbs

ART 912-A

2100 Watt

12" Wooper - 2,5" v.c.

1.75" Compression Driver

19 kg / 41.89 lbs

ART 932-A

2100 Watt

12" Wooper - 2,5" v.c.

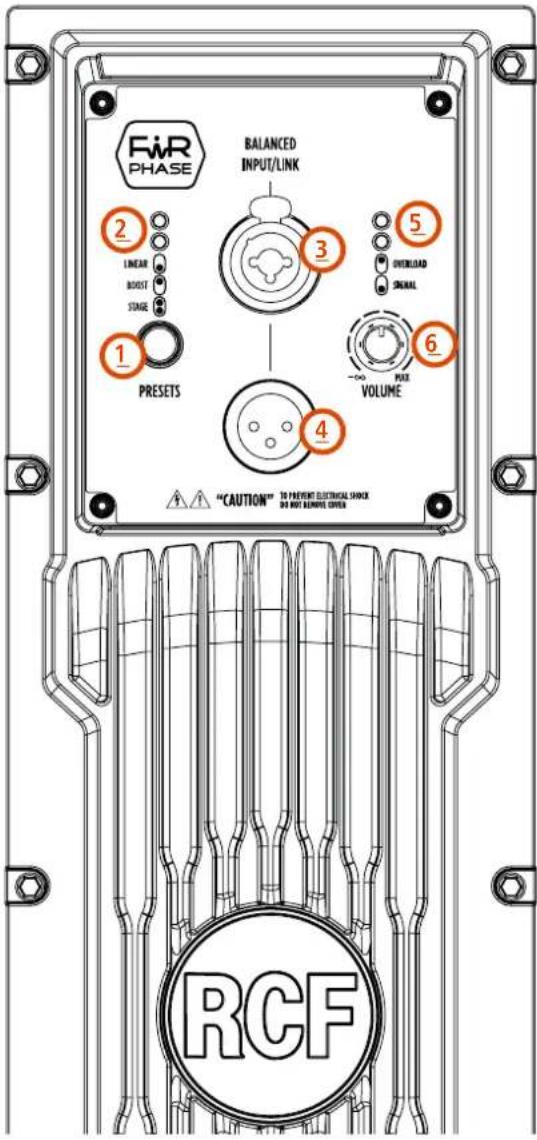

1 SELECTEUR DE PRESETS Ce selecteur permet de selectionner 3 preset differents. En appuyant sur le selecteur, les LED DE PRESET indiquent quel preset est selectionné.

LINEAR LINEAR - ce preset est recommendé pour toutes les applications courantes de l'enceinte.
BOOST - ce preset active une égalisation de type Loudness, recommende pour les applications de musique d'ambiance lorsque le système est utilisé à faible niveau.
STAGE STAGE - ce preset est recommendé lorsqu'enceinte est utilisé comme return de scene.
2 LED DE PRESET Ces LED indiquent le preset selectionné.
ENTREE COMBO XLR/JACK FEMELLE Cette entree symetrique peut receiveur un connecteur male standard JACK ou XLR.
4 SORTIE SIGNAL XLR MÄLE Ce connecteur de sortie XLR renvoie le signal d'entrée, pour une connexion en chaîne des enceintes.
5 LED OVERLOAD/SIGNAL Ces LED indiquent :

SIGNAL

La LED SIGNAL s'allume en vert si un signal est present sur l'entrée COMBO principale.

OVERLOAD

La LED OVERLOAD indique une surcharge du signal d'entrée. Ce n'est pas grave si la LED OVERLOAD clignote de temps en temps. Si la LED clignote frequentlyment ou s'allume en continu, baissez le niveau du signal pour éviter toute distorsion du son. De toute façon, l'amplificateur possede un limiteur intégré, évitant tout écretage à l'entrée ou toute surcharge des transducteurs.

6 POTENTIOMÉTRE VOLUME Régle le volume principal.

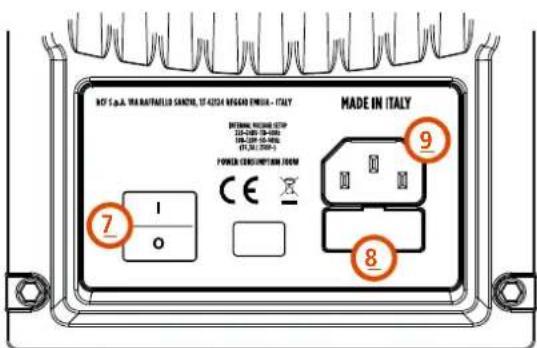

7 INTERRUPEUR D'ALIMENTATION L'interrupteur permet d'allumer et d'eteindre l'alimentation electrique.
8 BOITIER DES FUSIBLES Emplacement des fusibles de l'alimentation.
9 PRISE 3-POINTS NORME CEI Prise d'alimentation.

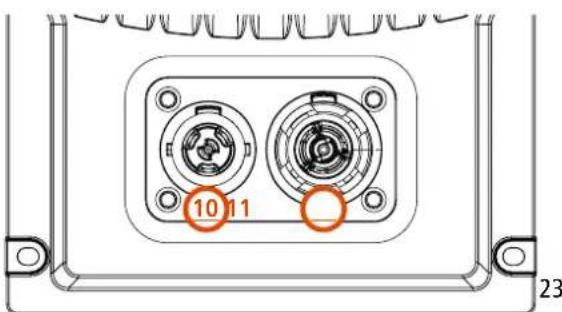

10 PRESE D'ENTREE POWERCON Prise d'alimentation IP-Rated PowerCON TRUE1 TOP (ART 945-A uniquement).
11 PRESE DE SORTIE POWERCON Renvoie l'alimentation vers une autre enceinte (ART 945-A uniquement). Alimentation distribuée: 100 - 120V max 1600 watts I 200-240 V~MAX 3300 watts

SEMENT ! ATTENTION ! Les connexions des enceintes

doivent être effectuels par un personnel qualifié et experimenté disposant du savoir-faire technique ou d'instructions suffisamment précises (pour s'assurer que les raccordements sont effectuels correctement) afin d'éviter tout danger électrique.

Pour éviter tout risque d'électrisation, ne connectez pas les enceintes lorsque l'amplificateur est sous tension.

Avant demettre le systeme sous tension,verifiez toutes les connexions et assurez-vous qu'il n'y a pas de court-circuit accidentel.

L'ensemble du système de sonorisation doit être concu et installé en conformité avec les lois et règlements locaux en vigueur concernant les systèmes ELECTriques.

4. CONNEXIONS

Les connecteurs doivent etre raccordes conformement aux normes specifiées par l'AES (Audio Engineering Society).

CONNECTEUR XLR MÄLE Raccordement symétrique

CONNECTEUR XLR FEMILLE Raccordement symétrique

BROCHE 1 = TERRE (MASSE)

BROCHE 2 = CHAUD (+)

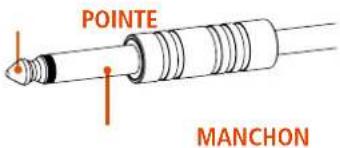

CONNECTEUR TS Raccordement mono asymétrique

CONNECTEUR TRS Raccordement mono symétrique

MANCHON = TERRE (MASSE)

POINTE = CHAUD (+)

ANNEAU = FROID (-)

AVANT DE CONNECTER L'ENCEINTE

Tous les contrôles ainsi que les entrées de signal et d'alimentation sont rassemblés sur le panneau arrêté. Vérifiez d'abord le marquage sur le panneau arrêté indiquant la tension (115 V ou 230 V). Le marquage indique la tension correcte. Si vous lisze une tension erronée sur le marquage ou si vous ne trouvez pas de marquage du tout, veillez appeler votre revendeur ou le CENTRE DE SERVICE RCF/agree avant de connecter l'enceinte. Ce contrôle rapide permet d'éviter tout dommage.

S'il est nécessaire de changar la tension, veuillez appeler votre revendeur ou le CENTRE DE SERVICE RCF agreé. Cette opération nécessite le remplacement du fusible par un autre de la valeur adequate et doit être effectué dans un CENTRE DE SERVICE RCF.

AVANT D'ALLUMER L'ENCEINTE

Voue pouez maintainant connecter le cable d'alimentation et le cable de signal. Avont d'allumer l'enceinte, assurez-vous que le potentiemetre du volume est regle au niveau minimum (meme sur la sortie de la table de mixage). Il est important que la table de mixage soit deja allumee avant d'allumer l'enceinte. Cela evitera d'endommager l'enceinte et de provoquer des forts bruits impulsionnels dus à l'activation de certains éléments de la chaine audio. Une bonne praticque consiste a tousj allumer les enceintes en dernier et a les teindre immediatement après leur utilisation. Vous pouez maintainant allumer I'enceinte et regler le volume a un niveau approprié.

PROTECTIONS

Les enceintes actives de la Série ART sont equipées d'un ensemble compléte de circuits de protection. Ces circuit agissant très discretement sur le signal audio, en contrôlant le niveau et en maintainant la distorsion à un niveau acceptable.

Plusieurs configurations sont possibles avec les enceintes ART 9. Elles peuvent etre placees au sol ou sur une scene comme sonorisation principale ou utilisées comme retour de scene. Elles peuvent égarlement etre montées sur un pied d'enceinte ou sur un pied au-dessus d'un subwoofer.

AU SOL OUSUR SCENE

RETOUR DE SCENE

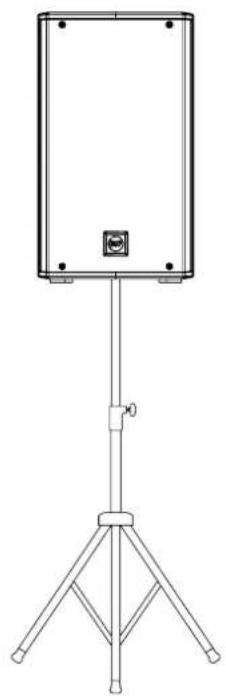

SUR PIED

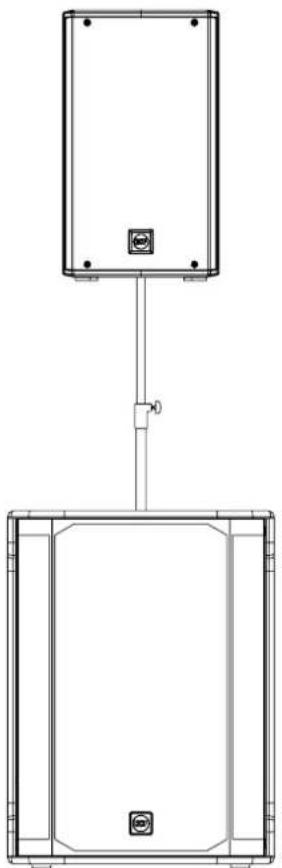

SUR UNE BARRE DE COUPLAGE DE SUBWOOFER

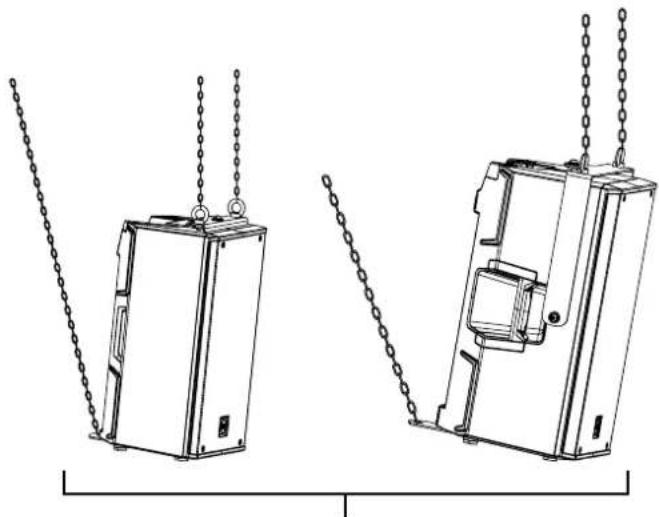

CONFIGURATIONS SUSPENDUES

Les enceintes ART 9 peuvent également être fixées au mur ou accrochées à l'aide de leurs accessoires spécifiquenes ART9 H-BR, ART9 V-BR et ART9 FL-BR.

ART9 H-BR ART9 V-BR ART9 FL-BR

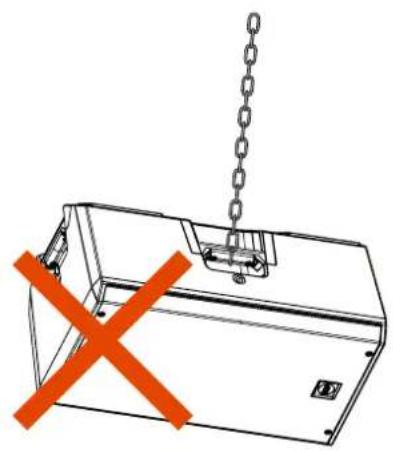

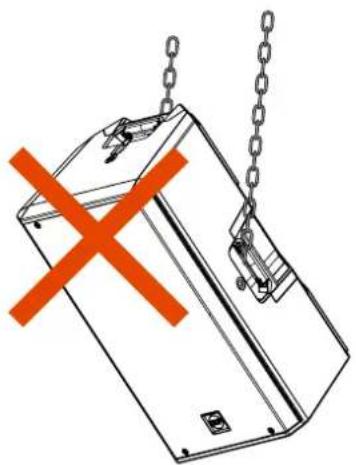

AVERTISSEMENT ! ATTENTION ! N'accrochez jamais les enceintes ART par leurs poignées . Les poignées sont

conçues pour le transport, non pour l'accroche.

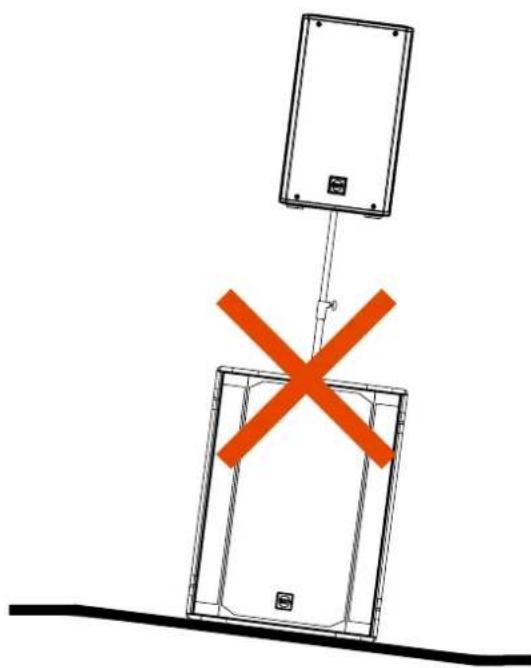

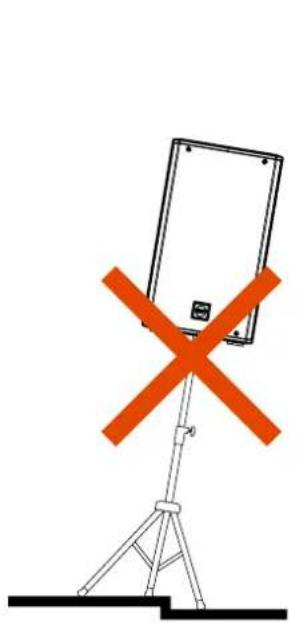

AVERTISSEMENT! ATTENTION! Pour utiliser ce produit avec la barre de couplage de subwoofer, avant d'installer qu'ilz vérifier les configurations autorisées et les indications concernant les accessoires, sur le site Web de RCF out danger et dommages aux personnes, animaux et objets. Dans tous les cas, voirz à ce que le subwoofer qui einte soit place sur un sol plat et sans inclinaison.

AVERTISSEMENT! ATTENTION! L'utilisation de ces enceintes avec les accessoires de pied et de barre de haut être effectue que par un personnel qualifié et experimenté, formé de manière appropriée aux installations professionnels. Dans tous les cas, c'est à l'utilisateur qu'incombe la responsabilité finale de garantir les conditions système et d'éviter tout danger ou dommage pour les personnes, les animaux et les objets.

6. DÉPANNAGE

E

L'ENCEINTE NE S'ALLUME PAS

Assurez-vous que l'interrupteur de l'enceinte est activé et que l'enceinte est branchée sur une prise secteur active

L'ENCEINTE EST BRANCHÉE SUR UNE PRISE SECTEUR ACTIVE MAIS NE S'ALLUME PAS

Vérifiez que le cable d'alimentation est intact et correctement branché.

Vérifiez que le signal audio est envoyé correctement par la source, et si les câbles de signal ne sont pas endommagés.

LE SON EST DISTORDU ET LA LED OVERLOAD CLIGNOTE FREQUEMMENT

Baissez le niveau de sortie de la table de mixage.

Le signal de la source ou le niveau de sortie de la table de mixage est peut-être trop bas.

IL Y A DU SOUFFLE DANS LE SON, MÉME SI LE GAIN ET LE VOLUME SONT AU BON NIVEAU

La source peut envoyer un signal de mauvaise qualité ou avec du bruit

GRÉSILLEMENTS OU RONFLETTE

Verifiez la mise à la terre du secteur et tous les équipements connectés à l'entrée de la table de mixage, y compris les cables et les connecteurs.
