Produkttyp	Aktivlautsprecher, bi-verstärkt
Marke	RCF
Modell	ART 945A
Gesamtleistung	2100 W
Verstärkung	Bi-verstärkt, Klasse D
Tieftöner	15 Zoll, Schwingspule 2,5 Zoll
Hochtöner	Kompressionstreiber 1,75 Zoll
Waveguide	True Resistive Waveguide
DSP-Verarbeitung	FiRPHASE und Bass Motion Control, 3 Presets (Linear, Boost, Stage)
Signaleingang	Symmetrischer Combo XLR/Klinke (weiblich)
Signalausgang	XLR (männlich) (Daisy-Chain)
Stromversorgung	PowerCON TRUE1 TOP (Eingang) + PowerCON Ausgang (Durchschleifen)
Netzspannung	115 V oder 230 V (durch Servicecenter umschaltbar)
Sicherung	Integriert, Wert abhängig von Spannung
LED-Anzeigen	Signal (grün), Overload (rot), Preset (3 LEDs)
Einstellungen	Lautstärkeregler, Preset-Wahlschalter
Schutzschaltungen	Limiter, thermischer Schutz, Überlastschutz
Einsatzmöglichkeiten	Boden, Bühne (Monitor), auf Stativ, auf Subwoofer, gehängt (mit Zubehör)
Optionales Zubehör	Halterungen H-BR, V-BR, FL-BR, Subwoofer-Kopplungsstange
Reinigung	Trockenes Tuch, Gerät ausgeschaltet
Entsorgung	Entspricht WEEE, nicht in den Hausmüll geben
Sicherheit	Nicht öffnen, Stromschlaggefahr; Wartung durch qualifiziertes Personal
Allgemeine Informationen	Bedienungsanleitung verfügbar unter www.rcf.it

Häufig gestellte Fragen - ART 945A RCF

Wie hoch ist die Leistung des Lautsprechers RCF ART 945A?

Der Lautsprecher ART 945A liefert eine Gesamtleistung von 2100 W in bi-verstärkter Konfiguration.

Welche Presets sind verfügbar?

Drei Presets sind verfügbar: Linear (allgemeine Verwendung), Boost (Lautstärkeanhebung für niedrigen Pegel) und Stage (Bühnenmonitor).

Wie schließe ich den Lautsprecher an eine Audioquelle an?

Verwenden Sie den symmetrischen Combo XLR/Klinke-Eingang (weiblich). Das Signal kann über den XLR-Ausgang (männlich) durchgeschleift werden.

Was bedeutet die OVERLOAD-Anzeige?

Die rote OVERLOAD-Anzeige signalisiert eine Überlastung des Eingangssignals. Wenn sie gelegentlich blinkt, ist das nicht schlimm; bleibt sie dauerhaft an, reduzieren Sie den Pegel, um Verzerrungen zu vermeiden.

Kann der ART 945A auf einem Stativ oder einem Subwoofer verwendet werden?

Ja, der Lautsprecher kann auf einem Stativ oder auf einer Subwoofer-Kopplungsstange montiert werden (überprüfen Sie die zulässigen Konfigurationen auf der RCF-Website).

Wie reinige ich den Lautsprecher?

Verwenden Sie ein trockenes Tuch zur Reinigung der Außenflächen, immer bei ausgeschaltetem Gerät. Verwenden Sie keine Lösungsmittel oder Scheuermittel.

Verfügt der Lautsprecher über einen integrierten Schutz?

Ja, er ist mit einem Limiter und Schutzschaltungen gegen Überlastung und Überhitzung ausgestattet, die diskret auf das Audiosignal einwirken.

Was tun, wenn der Lautsprecher nicht eingeschaltet wird?

Überprüfen Sie, ob der Schalter auf ON steht, das Netzkabel richtig eingesteckt ist und die Steckdose Strom führt. Wenn das Problem weiterhin besteht, wenden Sie sich an ein RCF-Servicecenter.

Wie entsorge ich den Lautsprecher am Ende seiner Lebensdauer?

Gemäß der WEEE-Richtlinie entsorgen Sie das Gerät nicht im Hausmüll. Bringen Sie es zu einer zugelassenen Sammelstelle für Recycling.

Wo finde ich die vollständige Bedienungsanleitung?

Die vollständige Bedienungsanleitung steht kostenlos zum Download auf www.rcf.it und auf notice-facile.com zur Verfügung.

BEDIENUNGSANLEITUNG ART 945A RCF

1 SICHERHEITSHINWEISE UND ALLGEMEINE INFOS 28
2 BESCHREIBUNG 30
3 FUNKTIONEN/BEDIENELEMENTE RUCKSEITE 31
4 ANSCHLUBE 32
5 INSTALLATION 33
6 FEHLERBSEITUGUNG 34

ESPANOL

1 MEDIDAS DE SEGURIDAD E INFORMACION GENERAL 36
2 DESCRIPCION 38
3 PANEL TRASERO Y CONTROLES 39
4 CONEXION 40
5 INSTALACION 41
6 RESOLUCION DE PROBLEMAS 43

ART 910 DIMENSIONS 44
ART 912/932 DIMENSIONS 45
ART 915/935/945 DIMENSIONS 46
SPECIFICATION 47

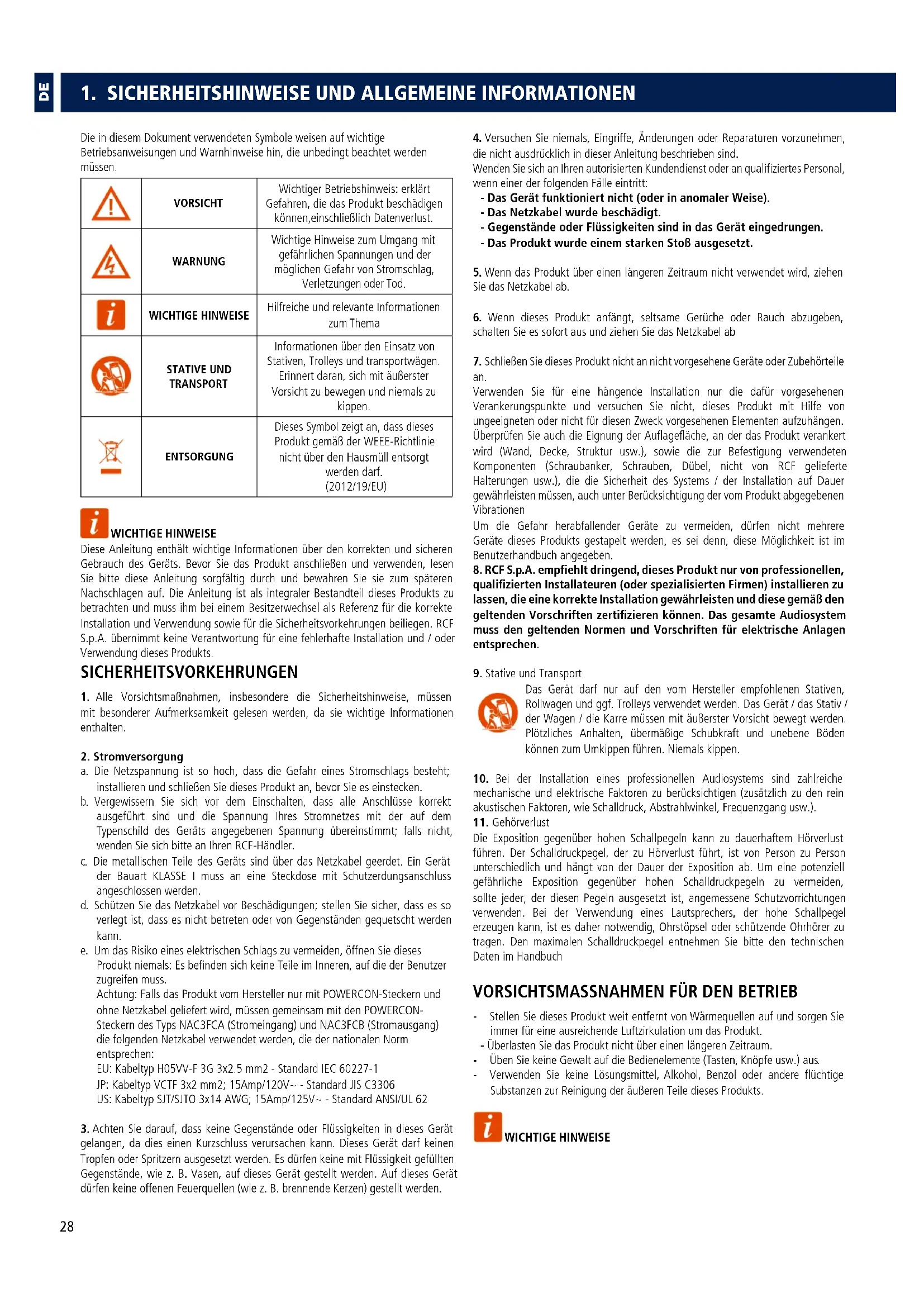

1. SICHERHEITSHINWEISE UND ALLGEMEINE INFORMATIONEN

Die in thisem Dokument verwendeten Symbole weisen auf wichtige Betriebsanweisungen und Warnhinweise hin, die unbedingt beachtet werden müssen.

	VORSICH	Wichtiger Betriebshinweis: erklartGefahren, die das Produkt beschädigenkonnen,einschließlich Datenverlust.
	WARNUNG	Wichtige Hinweise zum Umgang mitgefährlichen Spannungen und der möglichen Gefahr von Stromschlag,Verletzungen oder Tod.
	WICHTIGE HINWEISE	Hilfreiche und relevante Informationenzum Thema
	STATIVE UNDTRANSPORT	Informationen über den Einsatz vonStativen, Trolleys und transportwägen.Erinnert daran, sich mit äußersterVorsicht zu bewegen und niemals zukippen.
	ENTSORGUNG	Dieses Symbol zeigt an, dass diesenProdukt gemäß der WEEE-Richtlinie nicht über den Hausmüll entsorgtwerden davon.(2012/19/EU)

WICHTIGHINWEISE

These Anleitung enthalt wichtige Informationen über den korrekten und sicheren Gebrauch des Geräts. Bevor Sie das Produkt anschließen und verwenden, lessen Sie bereits diese Anleitung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Die Anleitung ist als integraler Bestandteil these Products zu betrachten und muss ihm bei einem Besitzerwechsel als Referenz für die korrekte Installation und Verwendung sowie für die Sicherheitsvorkhrungen beiliegen. RCF S.p.A. übernimmt keine Verantwortung für eine fehlerhafte Installation und / oder Verwendung dieser Produkte.

SICHERHEITSVORKEHRUNGEN

1. Alle VorsichtsmaBnahmen, insbesondere die Sicherheitshinweise, müssen mit besonderer Aufmerksamkeit gelesen werden, da sie wichtige Informationen enthalten.

2. Stromversorgung

a. Die Netzspannung ist so hoch, dass die Gefahr eines Stromschlags besteht; installieren und schlieBen Sie diesen Produkt an, bevor Sie es einstecken.
b. Vergewisern Sie sich vor dem Einsatzen, dass alle Anschlüsse korrekt ausgeführten sind und die Spannung Ihres Stromnetzes mit der auf dem Typenschild des Gerats angegebenen Spannung übereinstimmt; falls nicht wenden Sie sichitte an den RCF-Handler.
c. Die metallischen Teile des Geräts sind über das Netzkabel geerdet. Ein Gerät der Bauart KLASSE I muss an eine Steckdose mit Schutzerdingsanschluss angeschlossen werden.
d. Schützen Sie das Netzkabel vor Beschädigungen; stellen Sie sicher, dass es so verlegt ist, dass es nicht betreten oder von Gegenständen gequetscht werden kann.
e. Um das Risiko eines elektrischen Schlags zu vermeiden, öffnen Sie diese Produkt niemals: Es befinden sich keine Teile im Inneren, auf die der Benutzer zugreifen muss.

Achtung: Falls das Produkt vom Hersteller nur mit POWERCON-Steckern und ohne Netzkabel gefelief wird, müssen gemeinsam mit den POWERCON-Steckern des Typs NAC3FCA (Stromeingang) und NAC3FCB (Stromausgang) die folgenden Netzkabel verwendet werden, die der nationalen Norm entsprechen:

EU: Kabeltyp H05VV-F 3G 3x2.5 mm2 - Standard IEC 60227-1

JP: Kabeltyp VCTF 3x2 mm2; 15Amp/120V~ - Standard JIS C3306

US: Kabeltyp SJT/SJTO 3x14 AWG; 15Amp/125V~ - Standard ANSI/UL 62

1. Achten Sie darauf, dass keine Gegenstände oder Flüssigkeiten in diesen Gerät gelangen, da dies einen Kurzschluss verursachen kann. Dieses Gerät darf keinen Tropfen oder Spritzern ausgesetzt werden. Es durfen keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf这点 Gerät gestellt werden. Auf这点 Gerät dürfen keine offen den Feuerquellen (wie z. B. brennende Kerzen) gestellt werden.

2. Versuchen Sie niemals, Eingriffe, Änderungen oder Reparaturen vorzunehmen, die nicht ausdrücklich in dieser Anleitung beschrieben sind.

Wenden Sie sich an ihren autorisierten Kundendienst oder an qualifiziertes Personal, wenn einer der folgenden Fälle eintritt:

• Das Gerät Funktioniert nicht (oder in anomaler Weise).
• Das Netzkabel wurde beschädigt.
• Gegenstände oder Flüssigkeiten sind in das Gerät eingedrungen.

• Das Produkt wurde einem starken Stoß ausgesetzt.

• Wenn das Produkt über einen längeren Zeitraum nicht verwendet wird, ziehen Sie das Netzkabel ab.

• Wenn these Produkt anfängt, seltsame Gerüche oder Rauch abzugeben, schalten Sie es sofort aus undziehen Sie das Netzkabel ab

• SchlieBen Sie theses Produkt nicht an nicht vorgesehene Geräte oder Zubehörteile an.

Verwenden Sie für eine hängende Installation nur die damit vorgesehen Verankerungspunkte und versuchen Sie nicht,这点 Product mit Hilfe von ungebogenen oder nicht für diesen Zweck vorgesehen Elementen aufzahgenden. Überprüfen Sie auch die Eignung der Auflagefläche, an der das Produkt verankert wird (Wand, Decke, Struktur usw.), sowie die zur Befestigung verwendeten Komponenten (Schraubanker, Schrauben, Dübel, nicht von RCF geleiferte Halterungen usw.), die die Sicherheit des Systems / der Installation auf Dauer gewährleisten müssen, auch unter Berücksichtigung der vom Produkt abgegebenen Vibrationen

Um die Gefahr herabfallender Geräte zu vermeiden, dürfen nicht mehrere Geräte这点es Produktst gestapelt werden, es sei dann, diese Möglichkeit ist im Benutzerhandbuch angegeben.

1. RCF S.p.A. empfeihlt dringend,这点es Produkt nur von professionellen qualifizierten Installateuren (oder spezialisierten Firmen) installieren zu lassen, die eine korrekte Installation gewährleisten und diese gemäß den geltenden Vorschriften zertifizieren konnen. Das gesamte Audiosystem muss den geltenden Normen und Vorschriften fur elektrische Anlagen entsprechen.

2. Stative und Transport

Das Gerätarf nur auf den vom Hersteller empfohlenen Stativen, Rollwagen und ggf. Trolleys verwendet werden. Das Gerät / das Stativ / der Wagen / die Karre müssen mit außerster Vorsicht bewegt werden. Plötzliches Anhalten, übermöige Schubkraft und unebene Böden konnen zum Umkippen führen. Niemals kippen.

1. Bei der Installation eines professionellen Audiosystems sind zahlreiche mechanische und elektrische Faktoren zu berücksichtigten (zusätzlich zu den rein akustischen Faktoren, wie Schaldruck, Abstrahlwinkel, Frequenzgang usw.).

11. Gehörverlust

Die Exposition gegenüber hohen Schallpegeln kann zu dauerhaftem Hörverlust führen. Der Schalldruckpegel, der zu Hörverlust führt, ist von Person zu Person unterschiedlich und hangt von der Dauer der Exposition ab. Um eine potenziell gefährliche Exposition gegenüber hohen Schalldruckpegeln zu vermeiden, sollte jeder, der diesen Pegeln ausgesetzt ist, angemessene Schutzvorrichtungen verwenden. Bei der Verwendung eines Lautspechers, der hohe Schallpegel erzeugen kann, ist es Maher notwendig, Ohrstöpsel oder schützende Ohrhöher zu tragem. Den maximalen Schalldruckpegel entnehmer Sieitte den technischen Daten im Handbuch

VORSICHTSMASSNAHMEN FÜR DEN BETRIEB

• Stellen Sie diese Produkte welt entfernnt von Wärmequellen auf und sorgen Sie immer für eine ausreichende Luftzirkulation um das Produkt.
• Überlasten Sie das Produkt nicht über einen längeren Zeitraum.
• Üben Sie keine Gewalt auf die Bedienelemente (Tasten, Knöpfusw.) aus.
• Verwenden Sie keine Lösungsmittel, Alkohol, Benzol oder andere flüchtige Substanzen zur Reinigung der äußeren Teile these Products.

WICHTIGHINWEISE

Um das Auftreten von Störungen auf Signalkabeln zu vermeiden, verwenden Sie nur geschirmte Kabel und legen Sie diese nicht in der Höhe von:

• Geräten, die elektromagnetische Felder mit hoher Intensität erzeugen
• Stromleitungen
• Lautsprecherkabel

WARNING! VORSICHT! Um die Gefahr eines Brandes oder

elektrischen Schlages zu vermeiden, setzen Sie these Produktionsregen oder Feuchtigkeit aus.

WARNING! Um einen elektrischen Schlag zu vermeiden, schlieben

Sie das Gerät nicht an das Stromnetz an, wenn das Gitter entfernt ist.

1. WARNING! Um das Risiko eines elektrischen Schlags zu verringern,

zerlegen Sie diesen Produkt nicht, wenn Sie nicht qualifiziert sind. Überlassen Sie die Wartung qualifiziertem Servicepersonal.personnel.

KORREKTE ENTSORGUNG DIESES PRODUKTS

Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling von Elektro- und Elektronik-Altgeräten (EEE) abgegeben

werden. Unsachgemäß Umgang mit dieser Art von Abfall kann möglicherweise negative Auswirkungen auf die Umwelt und die chliche Gesundheit haben. Gleichzeitigträgt ihre Mitarbeiter bei der korrekten Entsorgung these Produkte zur effektiven Nutzung derichen Ressourcen bei.

Für weitere Informationen darüber, wo Sie ihre Altgeräte zum Recycling abgeben konnen, wenden Sie sichitte an ihre ortliche Stadtverwaltung, Abfallbehörde oder ihren Hausmullentsorgungsdienst.

PFLEGE UND WARTUNG

Um eine lange Lebensdauer zu gewährleisten, sollte diese Produkte unter Beachtung der folgenden Ratschlage verwendet werden:

• Wenn das Produkt im Freien aufgestellt werden soll, stellen Sie sichere, dass es unter einer Abdeckung stehen und vor Regen und Feuchtigkeit geschlossen ist.
• Wenn das Produkt in einer kalten Umgebung verwendet werden soll, wärmen Sie die Schwingspulen langsam auf, indem Sie etwa 15 Minuten lang ein Signal mit niedrigem Pegel abspielen, bevor Sie Signale mit hoher Leistung senden.
• Reinigen Sie die Außenflächen des Laufsprechers immer mit einem trockenen Tuch, undzarwimberausgeschaltetenGerat.

ACHTUNG: Verwenden Sie keine Reinigungsmittel oder

Scheuermittel, um eine Beschädigung der Außenflächen zu vermeiden.

WARNING! VORSICHT! Führn Sie bei Aktivlautsprechen

die Reinigung nur bei ausgeschaltetem Gerät durch.

RCF S.p.A. besteht sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen, um Fehler und / oder Auslassungen zu korrigieren.

Beachten Sie immer die neuste Version des Handbuchs auf www.rcf.it.

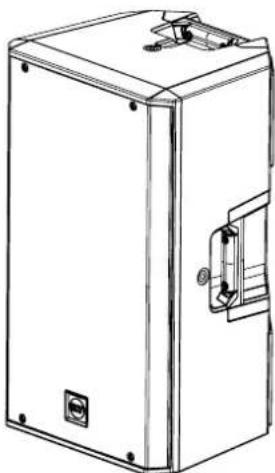

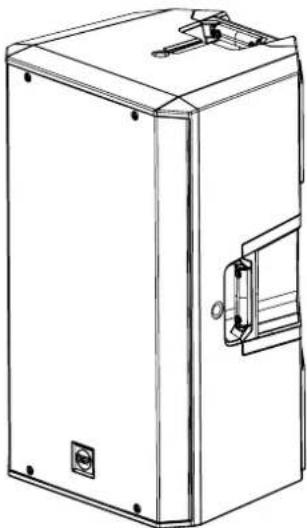

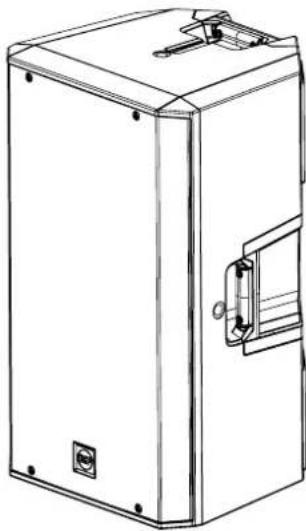

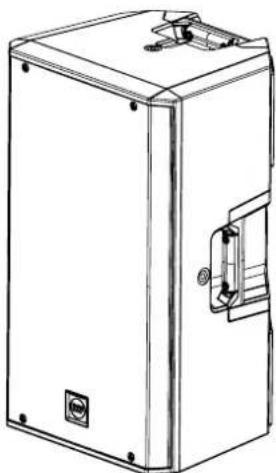

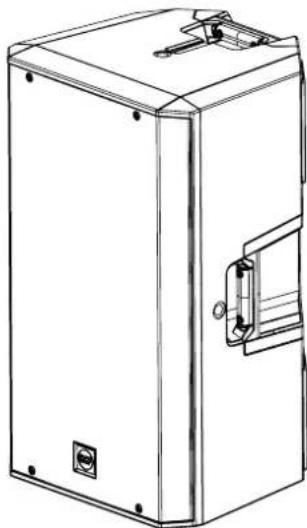

DIE ART 9 SERIE

Die ART 9 Serie kombiniert kraftvollen Sound und technologische Innovation, um zuverlüssig übbragende Klarheit mit beeindruckendem Schaldruck zu liefern.

Der ART 9-Lautsprecher sind eine Weiterentwicklung des ART-Konzepts und eine Revolution des professionellen Klangs, geschaffen mit Musik im Hinterkopf. Vollgepackt mit Premium-Features sind sie die beste Wahl für professionelle Anwendungen. Das neue elektrakustische Bi-Amping-Design mit 2100 W sorgt fur bemerkenswerte Schaldruckpegel (SPL), auch beim Einsatz unter freiem Himmel und bei groBen Entfernungen, in tadelloser Qualität.

Die Kombination aus speziell entwickelten Schallwandlern,ortschnittlich dem DSP-Processing und dem neuen True Resistive Waveguide liefert ein koharentes Abstrahlverhalten über den gesamten Hörbereich mit hervorragendem, verzerrungsfreiem Klang und der legendären RCF-Zuverlösigkeit. Auch die Klarheit und natürliche Dynamik der Stimmwiedergabe wird verbessert, mit maximaler Verständlichkeit sowohl bei niedrigen als auch bei sehr hohen Lautstärken. Wir haben die RCF-eigenen Algorithmen FiRPHASE und Bass Motion Control entwickelt, die perfekt auf jedem Modell abgestimmt sind, damit Ihr Publikum alle Nuancen des Klangs und sehr tiefe Basse erleben kann.

ART 910-A

2100 Watt
10" Wooper - 2,5" v.c.
1.75" Compression Driver
15.8 kg / 34.83 lbs

ART 912-A

2100 Watt
12" Wooper - 2,5" v.c.
1.75" Compression Driver
19 kg / 41.89 lbs

ART 932-A

2100 Watt
12" Wooper - 2,5" v.c.
3.0" Compression Driver
18.8 kg / 41.45 lbs

ART 915-A

2100 Watt
15" Woofer - 2.5" v.c.
1.75" Compression Driver
22 kg / 48.5 lbs

ART 935-A

2100 Watt
15" Wooper - 3.0" v.c.
3.0" Compression Driver
24.2 kg / 53.35 lbs

ART 945-A

2100 Watt
15" Neo Woofer - 3.5" v.c.
4.0" Compression Driver
22.1 kg / 48.72 lbs

PRESETS SELECTOR Mit diesen Wahlschalter konnen Sie 3 verschiedene Voreinstellungen auswahlen. Durch Drücken des Währers zeigen die PRESET-LEDs an, welche Preset gewählt ist.
LINEAR LINEAR - diese Voreinstellung wird für alle normalen Anwendungen des Laufsprechers empfohlen
BOOST BOOST - diese Voreinstellung erzeugt eine Klanganpassung (Loudness), die für Anwendungen mit Hintergrundmusik empfohlen wird, wenn das System mit einem niedrigen Pegel spielt
STAGE 8 STAGE -these Voreinstellung wird empfohlen, wenn der Laufsprecher als Bühnenmonitor verwendet wird
2 PRESET LEDs These LEDs zeigen das ausgewählte Preset an.
3 FEMALE XLR/JACK COMBO INPUT Dieser symmetrische Eingang nimmt einen Standard-Klinke- oder XLR-Stecker auf.
4 MALE XLR SIGNAL OUTPUT Dieser XLR-Ausgangsanschluss bietet eine Durchscheitung fur den Anschluss weiterer Lautsprecher.
OVERLOAD/SIGNAL LEDs

SIGNAL leuchtet grün, wenn am Haupt-COMBO-Eingang ein Signal anliegt.
OVERLOAD zeigt eine Überlastung des Engangssignals an. Es ist in Ordnung, wenn die OVERLOAD-LED gelegentlich blinkt. Wenn die LED*häufig blinkt oder ständig leuchtet, drehen Sie den Signalpegel herunter, um einen verzerrten Klang zu vermeiden. Der eingebaute Veränderer verfügbar über eine eingebaute Begrenzerschaltung, um ein Clipping des Engangs oder eine Übersteuerung der Schallwandler zu verhindern.

6 VOLUME CONTROL Stellt die Master-Lautstärke ein.

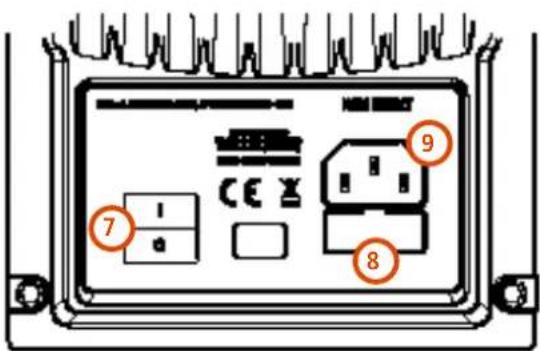

7 POWER MAIN SWITCH Der Netzschalter schaltet die Stromversorgung ein und aus
8 FUSE CARRIER Netzsicherungsgehäuse.
9 STANDARD 3-PRONG IEC SOCKET Netzanschluss.

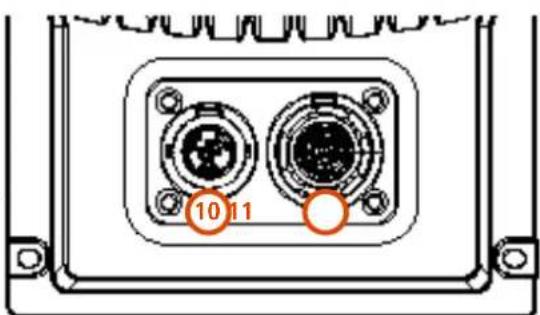

10 POWERCON INPUT SOCKET Stromanschluss IP-Rated PowerCON TRUE1 TOP (nur ART 945-A).
11 POWERCON OUTPUT SOCKET zum Anschluss eines weiteren Laufsprechers mit Powercon Anschluss. (nur ART 945-A). ower link: 100-120V~ max 1600W | 200-240V~MAX 3300W

4 WAnRnung! VORSICHT! Der Anschluss von Laufsprechern

sollte nur von qualifiziertem und erfahrernem Personal vorgenommen werden, das über das technische Know-how verfügbar oder ausreichend spezifische Anweisungen hat (um sicherzustellen, dass die Anschlüsse korrekt ausgeführrt werden), um jegliche Gefahr zu vermeiden. Schließen Sie Laufsprecher nicht bei eingeschalteten Veränder an, um die Gefahr eines elektrischen Schlages zu vermeiden. Überprüfen Sie vor dem Einsatz der Anlage alle Anschlüsse und stellen Sie safer, dass es keine versehentlichen Kurzschlüsse gibt. Die gesamte Beschallungsanlage muss in Übereinstimmung mit den geltenden ortlichen Gesetzen und Vorschriften für elektrische Anlagen konzipiert und installiert werden.

4. ANSCHLUSSE

Die Anschlüsse müssen nach den von der AES (Audio Engineering Society) festgelegten Standards verdrahtet werden.

XLR STECKER Symmetrische Verdraughtung

BUCHSE XLR-STECKER Symmetrische Verdraughtung

PIN1=GROUND（SHIELD）

PIN2=HOT（+）

PIN3=COLD(-)

TS-BUCHSENANSCHLUSS Unsymmetrische Mono-Verkabelung

TRS-BUCHSENANSCHLUSS Symmetrische Mono-Verkabelung

SLEEVE = GROUND (SHIELD)

TIP = HOT (+)

RING = COLD (-)

VOR DEM ANSCHLIESSEN DES LAUTSPRECHERS

Auf der Rückseite finden Sie alle Bedienelemente, Signal- und Stromanschlüsse. Überprüfen Sie zunachst das auf der Rückseite angebrachte Spannungsschild (115 Volt oder 230 Volt). Das Etikett zeigt die richtige Spannung an. Wenn Sie eine falsche Spannung auf dem Etikett lessen oder das Etikett gar nicht finden konnen, rufen Sieitte Ihren Handler oder eine autorisierte RCF-SERVICE-ZENTRALE an, bevor Sie den Laufsprecher anschreiben. These Überprüfung vermeidet Schaden. Falls sie die Spannung aendern müssen, wenden Sie sichitte an Ihren Handler oder eine autorisierte RCF-Kundendienststelle. Dieder Vorgang erfordert den Austausch der Sicherung und ist einer RCF-KUNDENDIENSTELLE vorbehalten.

VOR DEM EINSCHALTEN DES LAUTSPRECHERS

Sie konnen nun das Stromkabel und das Signalkabel anschließen. Vergewissem Sie sich vor dem Einschalten des Lautspechers, dass der Lautstärkeregler auf dem Mindestpegel liegt (auch am Mischpultausgang). Es ist wichtig, dass der Mixer bereits eingeschaltet ist, bevor Sie den Lautspecher einschalten. Dadurch werden Schäden am Lautspeicher und laute "StöBe" durch das Einschalten von Teilen der Audiokette vermieden. Es ist eine gute Praxis, die Lautspecher immer als letztes einschalten und sie sofort nach der Benutzung wieder auszuschalten. Sie konnen nun den Lautspecher einschalten und den Lautstärkeregler auf einen angemessenen Pegel einstellen.

SCHUTZSCHALTUNGEN

Die Laatsprecher der Serie NX 9 sind mit einem kompletten System von Schutzschaltungen ausgestattet. Die Schaltungen,) den das Audiosignal ein um den Pegel zu kontrollieren und die Verzerrung auf einem akzeptablen Niveau zu halten.

SPANNUNGSEINSTELLUNG (NUR RCF SERVICE CENTER)

200-240 Volt, 50 Hz

100-120 Volt, 60 Hz

(SICHERUNGSWERT T6.3 AL 250V)

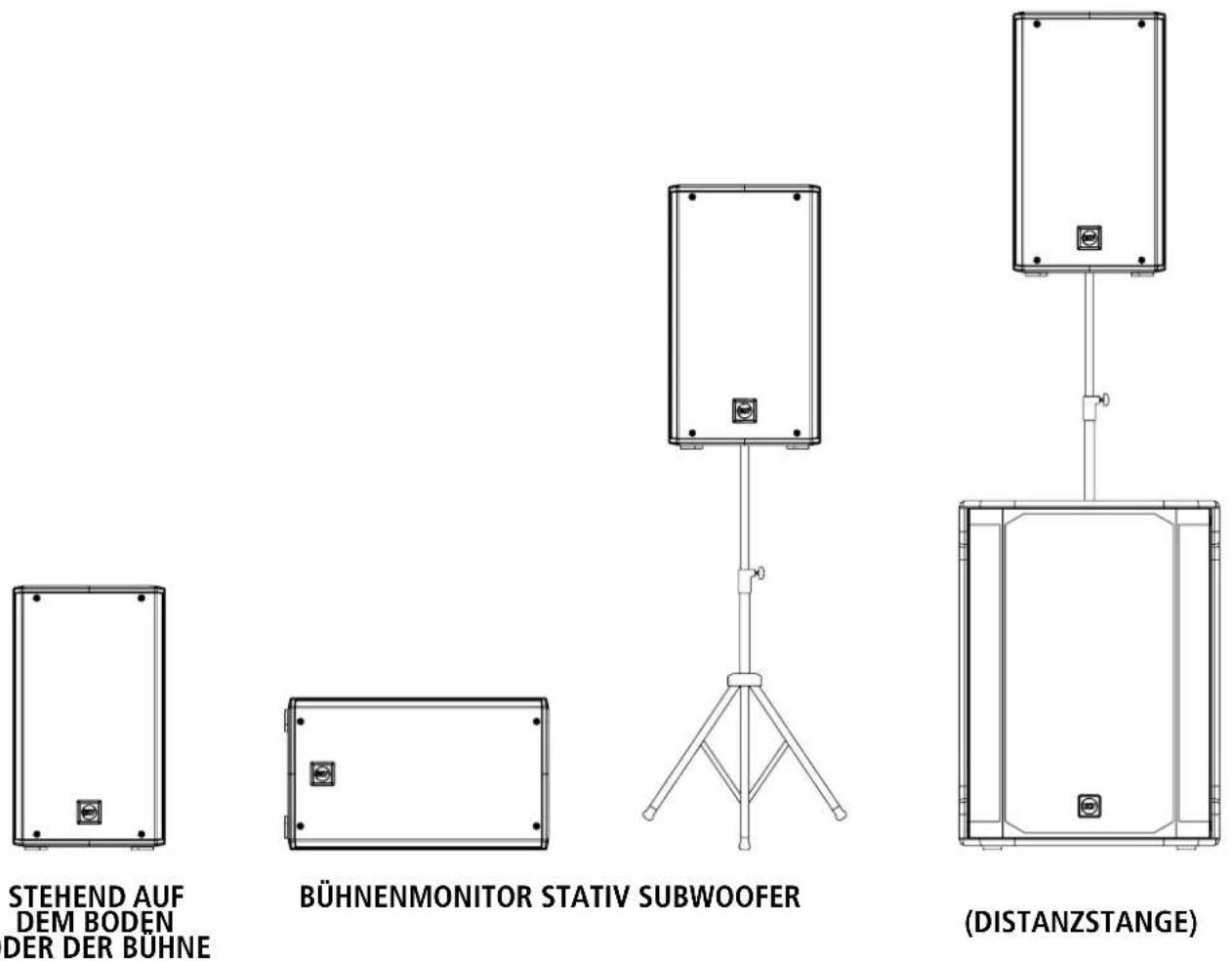

BODENKCONFIGURATIONEN

Mit den NX 9-Lautsprechern sind verschiedene Konfigurationen möglich; sie können auf dem Boden oder auf einer Bühne als Haupt-PA aufgestellt oder als Bühnenmonitore verwendet werden; sie können auch auf einem Lautsprecherstativ oder über einem Subwoofer montiert werden.

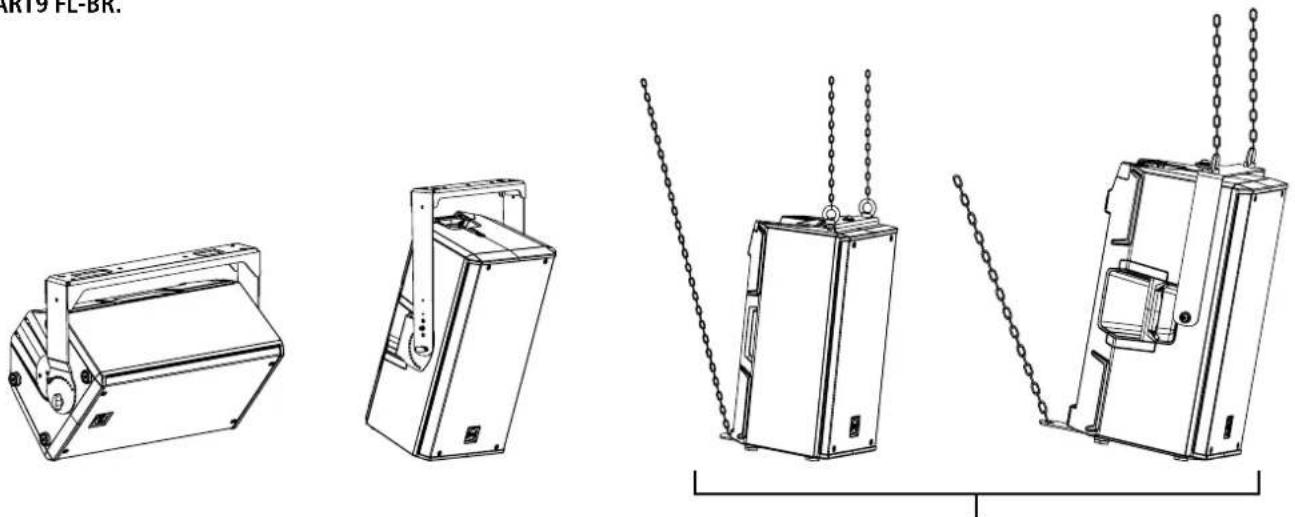

Die ART 9 Laufsprecher konnen auch an der Wand montiert oder aufgehigt werden, wenn Sie das spezielle Zubehor ART9 H-BR, ART9 V-BR und ART9 FL-BR.

ART9 H-BR ART9 V-BR ART9 FL-BR

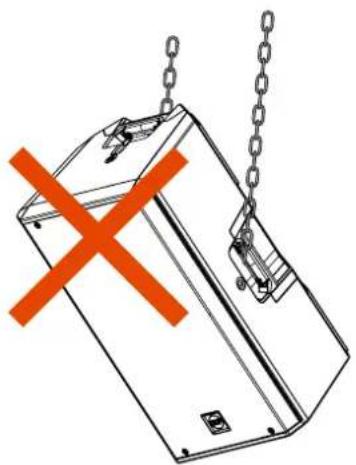

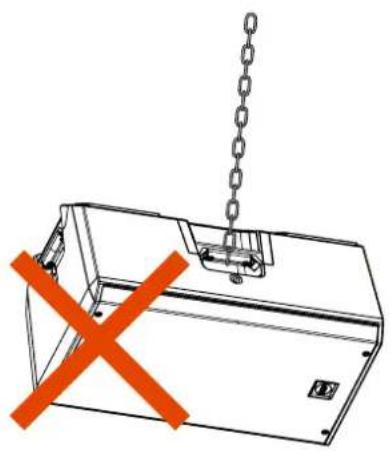

WARNING! VORSICHT! Hängen Sie die ART-Lautsprecher niemals an ihren Griffen auf. Die Griffe sind für den

Transport und nicht für die Aufhängung vorgesehen.

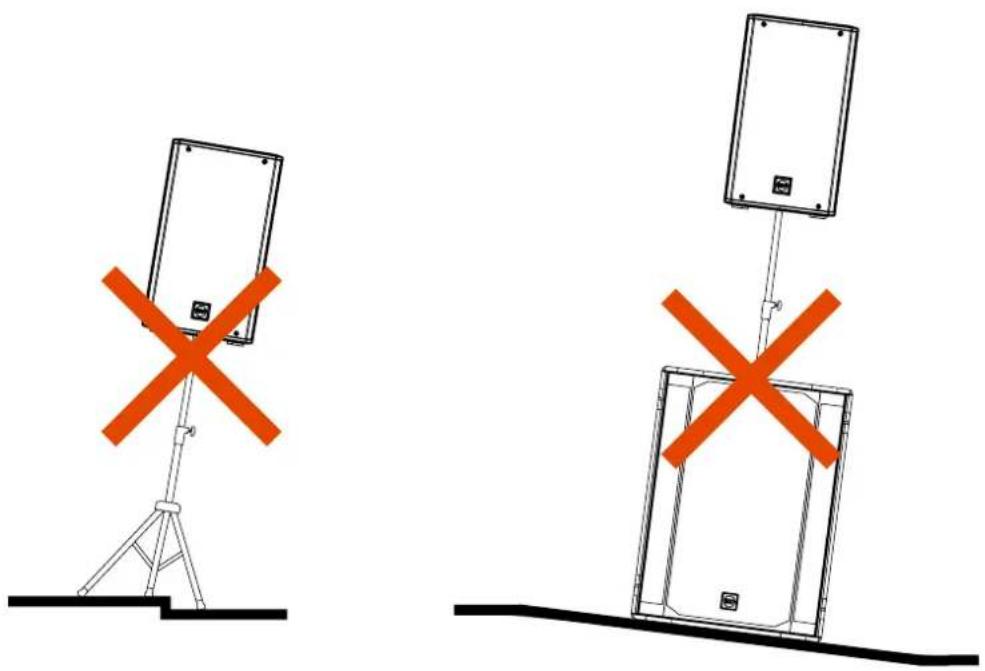

WARNING! VORSICHT! Wenn Sie diesen Produkt auf einem Stativ oder über einem Subwoofer verwenden.

mochten, überprüfen Sieitte vor der Installation des Systems die zulassigen Konfigurationen und die Angaben zum Zubehor auf der RCF-Website, um Gefahren und Schaden fur Menschen, Tiere und Gegenstände zu vermeiden. Stellen Si in jedem Fall Sicher, dass das Stativ oder der Subwoofer, auf dem der Lautsprecher steht, auf einem waagerechten Boden und ohne Neigung steht.

WARNING! VORSICHT! Die Verwendung dieser Laufsprecher mit Stativ- oder Distanzstange*Xur von

qualifiziertem und erfahrenem Personal durchgefuhrt werden, das entsprechend für professionelle Systeminstallationen geschult ist. In jedem Fall liegt es in der Verantwortung des Anwenders, die Sicherheit des Systems zu gewährleisten und jegliche Gefahr oder Beschädigung von Menschen, Tieren und Gegenständen zu vermeiden.

6. FEHLERBESEITIGUNG

DER LAUTSPRECHER SCHALTET SICH NICTEIN

Vergewissern Sie sich, dass der Lautsprecher eingeschaltet und an eine Funktionierende Steckdose (AC) angeschlossen ist.

DER LAUTSPRECHER IST AN EINE FUNKTIIONIERENDE STECKDOSE ANGESCHLOSSEN, LÄSST SICH ABER NICT EINSCHALTEN

Vergewissern Sie sich, dass das Netzkabel intakt und richtig angeschlossen ist.

DER LAUTSPRECHER IST EINGESCHALTET, GIBT ABER KEINEN TON AB

Prüfen Sie, ob die Signalquelle richtig eingestellt ist und die Signalkabel nicht beschädigt sind..

DER TON VERZERRT IST UND DIE ÜBERLAST-LED BLINKT HÄUFIG

Drehen Sie den Ausgangspiegel des Mischers herunter.

DER TON IST SEHR LEISE UND ZISCHEND

Der Ausgangspegel des Mischers ist möglicherweise zu niedrig.

DER TON ZISCHT AUCH BEI RICHTIGER VERSTÄRKUNG UND LAUTSTARKE

Die Quelle sendet möglicherweise ein minderwertiges oder verrauchtes Signal

BRUMM- ODER SUMMGERÄUSCHE

Überprüfen Sie die AC-Erdung und alle Geräte, die an das Mischpult angeschlossen sind, einschließlich Kabel und Stecker.
